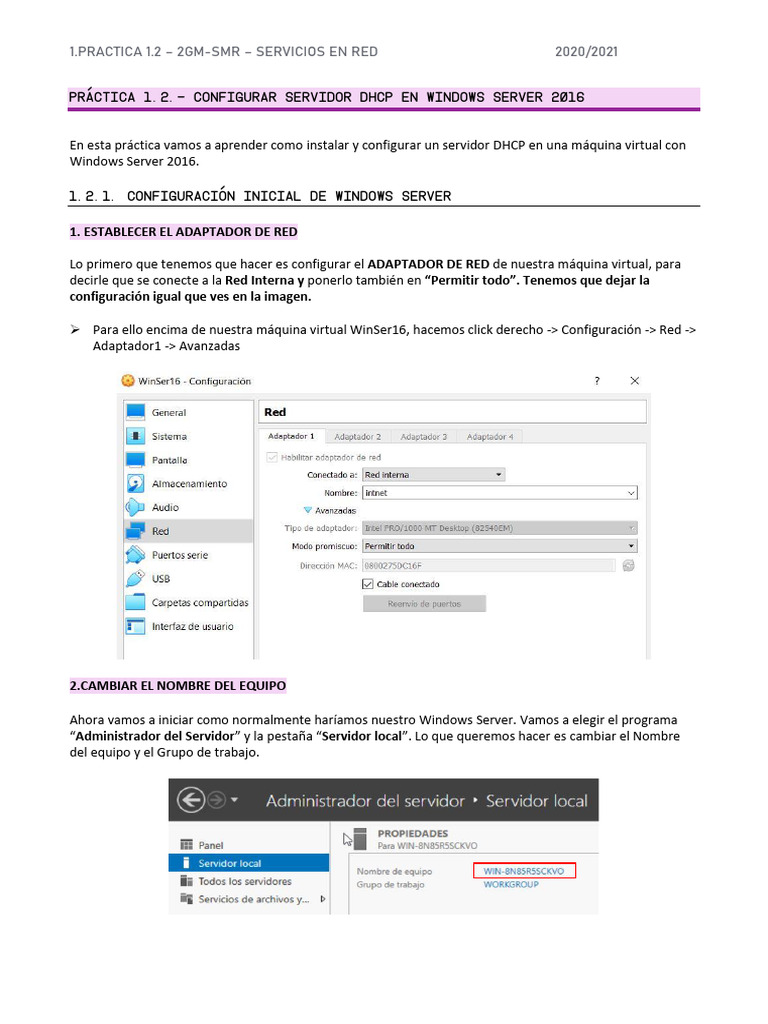

PRÁCTICA 1.2.- configurar servidor dhcp en Windows server 2016

En esta práctica vamos a aprender como instalar y configurar un servidor DHCP en una máquina virtual con
Windows Server 2016.

1.2.1. configuración inicial de Windows server

1. ESTABLECER EL ADAPTADOR DE RED

Lo primero que tenemos que hacer es configurar el ADAPTADOR DE RED de nuestra máquina virtual, para
decirle que se conecte a la Red Interna y ponerlo también en “Permitir todo”. Tenemos que dejar la
configuración igual que ves en la imagen.

➢ Para ello encima de nuestra máquina virtual WinSer16, hacemos click derecho -> Configuración -> Red ->
Adaptador1 -> Avanzadas

2.CAMBIAR EL NOMBRE DEL EQUIPO

Ahora vamos a iniciar como normalmente haríamos nuestro Windows Server. Vamos a elegir el programa
“Administrador del Servidor” y la pestaña “Servidor local”. Lo que queremos hacer es cambiar el Nombre
del equipo y el Grupo de trabajo.
1.PRACTICA 1.2 – 2GM-SMR – SERVICIOS EN RED 2020/2021

➢ Hacemos click sobre el nombre del equipo y después en el botón de Cambiar.

➢ Le vamos a poner de nombre SR01 y de Grupo de Trabajo GRUPODETRABAJO

➢ Nos va a pedir que reiniciemos, pues le hacemos caso.

3.ESTABLECER LA IP ESTÁTICA DEL SERVIDOR

El servidor siempre de los siempres va a tener una IP estática y son los clientes los que van a tener las Ips
dinámicas por DHCP, así que vamos a configurar su IP como se haría en cualquier PC Windows.

➢ Entra al Centro de redes y recursos compartidos al cual puedes acceder mediante el panel de
control o haciendo clic sobre el símbolo de tu conexión a internet en la barra de tareas del sistema
operativo.
➢ Una vez ahí, ingresa en la sección “Cambiar configuración del adaptador”. Esto abrirá una ventana
donde podrás ver todas las conexiones. Elige a la que estas conectado actualmente, que será Ethernet.
➢ Veras una serie propiedades de la red seleccionada. Debes ubicar la opción “Protocolo de internet
versión 4” y hacer clic en las propiedades de este.
➢ Además, MUY IMPORTANTE. Vamos a DESACTIVAR la opción de “Protocolo de Internet versión 6”
porque no lo vamos a utilizar

Vamos a poner lo siguiente:

▪ Dirección IP: 192.168.16.100
▪ Máscara de subred: 255.255.255.0
▪ Puerta de enlace: (vacío)

▪ Servidor DNS preferido: 192.168.16.100

(En Serv. DNS estamos poniendo la misma IP que el servidor porque vamos a ser nosotros mismos
nuestro propio servidor DNS, lo veremos en el próximo tema)
1.PRACTICA 1.2 – 2GM-SMR – SERVICIOS EN RED 2020/2021

➢ Vamos a comprobar que hemos cambiado correctamente la IP a estática con el comando ipconfig en
nuestro terminal

4.PERMITIR ACCESO REMOTO Y DESHABILITAR FIREWALL

➢ Hacemos click en Escritorio remoto y lo habilitamos

➢ También hacemos click en Firewall de Windows y lo desactivamos (Normalmente esto no es un acción
recomendada pero lo necesitamos para poder hacer pruebas y además usando máquinas virtuales no
habría ningún riesgo)
1.PRACTICA 1.2 – 2GM-SMR – SERVICIOS EN RED 2020/2021

1.2.2. crear nuestro servidor dhcp

1. Con las configuraciones iniciales terminadas ya podemos comenzar a crear nuestro Servidor DHCP.
Vamos a la pantalla inicial del Administrador del Servidor > Panel y seleccionamos la opción
“Agregar roles y características”

2. Dejamos la configuración por defecto en Antes de comenzar, Tipo de instalación y Selección de

servidor
1.PRACTICA 1.2 – 2GM-SMR – SERVICIOS EN RED 2020/2021

3. En Roles de servidor vamos a elegir Servidor DHCP

4. En Características clickamos en “Agregar características”

5. Y esperamos a que se instale el servidor DHCP
6. Una vez instalado no hemos terminado. Ahora vamos a tener que COMPLETAR LA CONFIGURACION
1.PRACTICA 1.2 – 2GM-SMR – SERVICIOS EN RED 2020/2021

7. **También podemos acceder a la configuración del servidor DHCP desde la parte superior de la
ventana > Herramientas > DHCP

CONFIGURAR UN NUEVO ÁMBITO DHCP

8. En la pantalla que nos aparece clickamos con el botón derecho en IPV4 y seleccionamos Ámbito
nuevo

9. Como nombre de ámbito le vamos a poner USUARIOS y de descripción lo que queramos

1.PRACTICA 1.2 – 2GM-SMR – SERVICIOS EN RED 2020/2021

10. Aquí llega lo importante. Ahora es cuando tengo que decirle a mi servidor DHCP que rango de
direcciones IP quiero que le dé a los clientes. Aquí podrías darle el rango que tú quisieras siempre
que ese rango estuviera dentro de la red.

Yo por ejemplo voy a configurar el rango solo de la .1 a la .30:

▪ Dirección IP inicial: 192.168.16.1
▪ Dirección IP final: 192.168.16.30
▪ Longitud: 24
▪ Máscara de subred: 255.255.255.0

11. Dejamos por defecto la duración de la concesión

12. Elegimos que configure las opciones ahora
1.PRACTICA 1.2 – 2GM-SMR – SERVICIOS EN RED 2020/2021

13. También dejamos por defecto las opciones de nombre de dominio y servidores DNS y los Servidores
WINS

14. Seleccionamos Activar este ámbito ahora

15. ¡¡¡Y ya tenemos activado y configurado nuestro servidor DHCP!!!

1.PRACTICA 1.2 – 2GM-SMR – SERVICIOS EN RED 2020/2021

extra.- comprobar que funciona en el cliente (virtual box)

En condiciones normales para comprobar que nuestro cliente establece correctamente la IP por DHCP
simplemente cambiaríamos las opciones del adaptador como hicimos en la práctica anterior.

PERO, como estamos usando máquinas virtuales tenemos que

comprobarlo de otra forma. ¿Como?

INSTALANDO OTRA MÁQUINA VIRTUAL

QUE VA A ACTUAR DE CLIENTE

Yuhuuuuuuu, otra vez a instalar máquinas virtuales

➢ En este caso yo voy a instalar un máquina virtual de Windows 7

como CLIENTE, pero cualquier versión de Windows valdría. TIENE
QUE SER máquina virtual si o si, vuestro propio PC aunque sea
Windows no vale porque no va a coger el DHCP que hemos
creado ya que usan configuraciones de red distintas.
1.PRACTICA 1.2 – 2GM-SMR – SERVICIOS EN RED 2020/2021

1. ESTABLECER EL ADAPTADOR DE RED

Lo primero que tenemos que hacer es configurar el ADAPTADOR DE RED de nuestra Windows 7, para decirle
que se conecte a la MISMA Red Interna que WINDOWS SERVER 16 y ponerlo también en “Permitir todo”.
Tenemos que dejar la configuración igual que ves en la imagen.

➢ Para ello encima de nuestra máquina virtual WinSer16, hacemos click derecho -> Configuración -> Red ->
Adaptador1 -> Avanzadas

Aquí puedes ver como el adaptador de Red de Windows Server 16 y el adaptador de red de Windows 7
coincide, usan la misma red llamada por defecto “inet”

2.COMPRABAMOS QUE IP TIENE INICIALMENTE

➢ En nuestro cliente Windows 7 usamos el comando ipconfig para saber que IP tiene actualmente. Vemos
que tiene una IP aleatoria como es 169.254.239.57
1.PRACTICA 1.2 – 2GM-SMR – SERVICIOS EN RED 2020/2021

3.OBLIGAMOS AL CLIENTE A QUE COJA NUESTRO DHCP

➢ Escribimos los siguientes comando en la consola del cliente Windows 7 para que libere la IP por defecto
que tenía y obligarle a que coja nuestra IP

> ipconfig /flushdns

> ipconfig /release
> ipconfig /renew

> ipconfig

Como vemos ahora SI que ha cogido una de las IPs de nuestro rango DHCP, y ha puesto como puerta de
enlace la IP de nuestro servidor, como le dijimos anteriormente que lo hiciera.

Recordemos que nuestro rango de IPs era:

▪ Dirección IP inicial: 192.168.16.1
▪ Dirección IP final: 192.168.16.30

3.HACEMOS PING AL SERVIDOR

Podemos también hacer “ping” a la IP del servidor para comprobar que encuentra perfectamente el Servidor
que hemos creado. Para eso escribimos el siguiente comando en la consola:

> ping 192.168.16.100

1.PRACTICA 1.2 – 2GM-SMR – SERVICIOS EN RED 2020/2021

PREGUNTAS

P1. Antes de empezar a cambiar los ajustes del Administrador de servidor, ¿cual es la configuración por
defecto de la red Ethernet? (Vamos, lo que se vería bajo el rectángulo en rojo)

P2. Una vez que hemos hecho todos los cambios en el Administrador del servidor ¿Qué es lo que aparece
ahora en las propiedades del Servidor Local? Adjunta una captura de pantalla donde se vea lo que se ha
ocultado en rojo. ¿Explica por qué ha cambiado cada una de estas propiedades?

P3. Cuando hemos configurado el intervalo de direcciones IP: (Además de decir Si/No explica por qué)
- ¿Podría haber establecido como Direción IP inicial la 192.168.16.2?
- ¿Y como Direción IP final la 192.168.16.254? ¿Y la 192.168.16.255?

P4. Busca y explica brevemente para qué sirve el comando “ping”

P5. En qué parte de la configuración de ámbito de DHCP podemos decirle que establezca una lista de
exclusiones en un determinado rango de IP para que no sean asignadas. Adjunta una captura de pantalla
donde aparezca esa opción.

P6. En nuestra práctica nuestra dirección IP del servidor es la 192.168.16.100

¿Por qué no hemos puesto la IP del servidor 192.168.16.100 en la lista de exclusiones, si es un IP que no
puedo darle a los clientes porque es propiedad del servidor?
