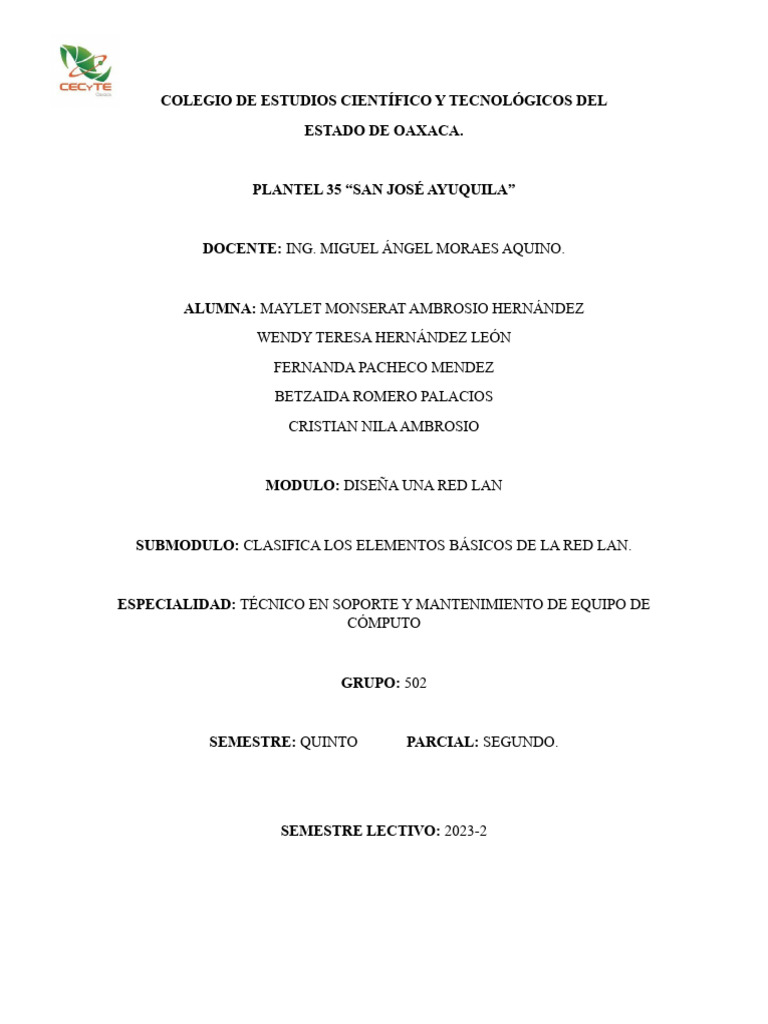

COLEGIO DE ESTUDIOS CIENTÍFICO Y TECNOLÓGICOS DEL

ESTADO DE OAXACA.

PLANTEL 35 “SAN JOSÉ AYUQUILA”

DOCENTE: ING. MIGUEL ÁNGEL MORAES AQUINO.

ALUMNA: MAYLET MONSERAT AMBROSIO HERNÁNDEZ

WENDY TERESA HERNÁNDEZ LEÓN
FERNANDA PACHECO MENDEZ
BETZAIDA ROMERO PALACIOS
CRISTIAN NILA AMBROSIO

MODULO: DISEÑA UNA RED LAN

SUBMODULO: CLASIFICA LOS ELEMENTOS BÁSICOS DE LA RED LAN.

ESPECIALIDAD: TÉCNICO EN SOPORTE Y MANTENIMIENTO DE EQUIPO DE

CÓMPUTO

GRUPO: 502

SEMESTRE: QUINTO PARCIAL: SEGUNDO.

SEMESTRE LECTIVO: 2023-2

 INTRODUCCION.
En el ámbito de las redes de comunicación, la implementación de normas y estándares es esencial
para asegurar un rendimiento eficiente y confiable. Este informe abordará detalladamente los
diferentes estándares de cableado de red, destacando sus características clave y su aplicabilidad.
Además, se presentará una tabla comparativa que facilitará la comprensión de las diferencias
entre los diversos tipos de cableados. La información recopilada proviene de un exhaustivo
análisis de la red de un ciber, proporcionando insights valiosos sobre su infraestructura. Este
manual exhaustivo se centra en una variedad de aspectos críticos en el ámbito de las redes y la
ciberseguridad, proporcionando información detallada y concreta para garantizar una
comprensión completa y aplicable de los temas abordados. Comenzando con un análisis profundo
de las normas y estándares, este manual ofrece un reporte detallado que abarca desde las
regulaciones básicas hasta las más avanzadas, brindando a los lectores un contexto completo para
la implementación efectiva de prácticas de seguridad y rendimiento en redes.
La sección dedicada a los cables 568A y 568B se sumerge en las especificaciones técnicas de
ambos, destacando sus diferencias y aplicaciones específicas. Esta información permite a los
usuarios tomar decisiones informadas al seleccionar el cableado más adecuado para sus
necesidades particulares de red. La tabla comparativa de cableados de red se presenta de manera
meticulosa, detallando las características clave de una variedad de cables utilizados en diferentes
entornos. Esta herramienta esencial facilita la toma de decisiones durante la fase de planificación,
garantizando una infraestructura de red eficiente y adaptada a los requisitos específicos.

La sección sobre ciberseguridad no solo proporciona información sobre las fuentes, sino que
también profundiza en las metodologías y prácticas recomendadas para proteger activamente los
entornos cibernéticos. La transparencia en la procedencia de la información es crucial para
establecer la credibilidad y relevancia de los datos presentados. El desglose completo de los
componentes utilizados en Cisco Packet Tracer se presenta de manera sistemática, ofreciendo a
los usuarios una guía detallada de las herramientas necesarias para diseñar, simular y analizar
redes de manera efectiva, respaldando así el aprendizaje práctico y la implementación eficiente.
La hoja de costos de los componentes del ciber proporciona una visión financiera precisa,
permitiendo una planificación presupuestaria detallada para la implementación y mantenimiento
de la infraestructura de ciberseguridad. Esto garantiza que los recursos financieros se asignen de
manera estratégica y eficiente. Finalmente, las actividades en curso, desde el ponchado de cables
hasta la configuración de routers por cable e inalámbricos, se detallan con pasos específicos y
buenas prácticas. Esta sección práctica brinda a los usuarios una guía paso a paso para llevar a
cabo tareas cruciales en tiempo real, fortaleciendo así la aplicación práctica de los conocimientos
adquiridos.
En resumen, este manual proporciona una inmersión profunda y detallada en los aspectos
esenciales de las redes y la ciberseguridad, sirviendo como una guía completa y aplicable para
profesionales y estudiantes en busca de conocimientos sólidos en este campo en
constante evolución.
 OBJETIVO GENERAL.
El objetivo primordial de este informe es proporcionar una guía integral sobre normas, estándares
y prácticas óptimas en el diseño y mantenimiento de cableados de red. Se busca no solo
familiarizar al lector con las normativas vigentes y las opciones de cableado disponibles, sino
también ofrecer una visión práctica a través del análisis detallado de la infraestructura de un
ciber. Además, se pretende dotar al lector de herramientas prácticas mediante la descripción
detallada de componentes en Cisco Packet Tracer, costos asociados y procedimientos técnicos
clave como el ponchado de cables y la configuración de routers, tanto por cable como
inalámbricos. En conjunto, este informe busca ser una referencia completa para profesionales y
entusiastas de redes, facilitando la toma de decisiones informadas y la implementación eficiente
de sistemas de comunicación.
 REDES DE COMPUTADORAS
Normas, estándares y cableado de una red

¿Qué es una red de computadoras?

Una red es un conjunto de dispositivos electrónicos que se comunican entre sí
mediante un medio de transmisión, como cables, ondas de radio o infrarrojos. El
objetivo de una red es compartir información, recursos y servicios entre los
dispositivos

¿Que es una red PAN?

Una red PAN (red de área personal) es un tipo de red que conecta dispositivos
electrónicos personales, como computadoras, teléfonos, tabletas, relojes
inteligentes, etc. Una red PAN puede ser cableada o inalámbrica, dependiendo del
tipo de conexión que se utilice. El tamaño de una red PAN oscila entre unos
centímetros y unos metros

Un ejemplo de red PAN inalámbrica es la conexión entre un auricular Bluetooth y

un teléfono inteligente. Un ejemplo de red PAN cableada es la conexión entre una
computadora portátil y una cámara digital mediante un cable USB

Ventaja de una red PAN

La ventaja de una red PAN es que permite compartir información y conectarse a
Internet a través de un dispositivo de acceso móvil, como un teléfono inteligente o
una tableta. Además, permite crear una red de dispositivos domésticos conectados,
como televisores inteligentes, asistentes de voz y electrodomésticos.
 TOPOLOGÍA DE RED

¿Qué es una red de topología mixta?

La red de topología mixta es una red que combina dos o más tipos de
topología de red, como la topología de bus, la topología de anillo, la
topología de estrella, la topología de árbol o la topología de malla. La
topología de red es la forma en que se conectan los dispositivos que
forman parte de la red, como computadoras, impresoras, routers, etc.
Cada tipo de topología tiene sus ventajas y desventajas, por lo que al
combinarlas se puede obtener una red más flexible, escalable y confiable.
DISTINTAS CATEGORÍAS DE CABLE DE RED
CATEGORÍA: CARACTERÍSTICAS:
 El cat 5 no es apantallado (UTP) lo que significa que
no cuenta con capa protectora adicional.
CAT 5  Puede transmitir datos a velocidades de hasta
100 Mbps a frecuencias de hasta 100 MHz.
 Tiene una velocidad de descarga de 15,5 MB/s.
 Es compatible con dispositivos y equipos Ethernet.
 Es adecuados para aplicaciones de redes local (LAN)
como hogares, oficinas etc.
 Esta diseñado para usos interiores.

CAT 5E  Al igual que el cat, el cat 5e suele constar de 4 pares

trenzados de cobre.
 Es para uso interior.
 Puede transmitir datos a velocidades de hasta 1.000
Mbps a frecuencia de hasta 100MHz.
 Tiene una velocidad de descarga de 150,5 MB/s.
 El cat 5e es utilizado en redes Ethernet.
 El cat 6 es compatible con versiones anteriores y
compatible con dispositivos ethernet
CAT 6  Se utiliza en entornos que requieren un alto
rendimiento de red y en lugares interiores.
 Generalmente es un tipo U/FPT esto ayuda a reducir
la interferencia electromagnética y garantizar una
calidad de señal.
 Puede transmitir datos a velocidades de hasta 1.000
Mbps a frecuencia de hasta 250 MHz.
 Tiene una velocidad de descarga de 150,5 MB/s.
 Es capaz de transmitir datos a una distancia máxima
CAT 6E de 100 m y consta de 4 pares trenzados igual que el
cat6.
 Es generalmente de tipo U/FTP esto proporciona una
excelente protección lo que hace adecuado para
entornos donde la interfaz es un problema.
 Puede transmitir datos a velocidades de hasta 10.000
Mbps a frecuencia de hasta 500 MHz.
 Tiene una velocidad de descarga de 1.250 MB/s.
 Es compatible con versiones anteriores y se puede
utilizar para velocidades de 1Gbps y 100 Mbps y se
usa en interiores.

 Utiliza conectores GigaGate45 que son compatibles

con conectores RJ-45 que ofrecen un mejor
CAT 7 rendimiento.
 Los cables son dispositivos y equipos de Ethernet.
 Puede transmitir datos a velocidades de hasta 10.000
Mbps a frecuencia de hasta 600 MHz.
 Tiene una velocidad de descarga de 1,25 GB/s.
 Las versiones anteriores como cat 6A, cat6 , cat 5e
facilitan la actualización de red ya que se usan en
lugares interiores.
 Es adecuado para entornos de red que requieren un
alto rendimiento y protección contra interferencias,
como centros de datos y redes empresariales críticas.
 Aunque Cat 7A es capaz de velocidades de 10 Gbps,
es compatible con dispositivos y aplicaciones que
CAT 7A requieren velocidades más bajas, como 1
Gbps y 100 Mbps.
 Puede transmitir datos a velocidades de hasta 10.000
Mbps a frecuencia de hasta 600 MHz.
 Tiene una velocidad de descarga de 1,25 GB/s.
 Los conectores utilizados en sistemas Cat 7A son
generalmente compatibles y son para lugares
interiores con conectores RJ45 estándar, pero el
cableado y la terminación son más rigurosos para
aprovechar al máximo sus capacidades.
 Debido a su alto rendimiento y calidad de
construcción, los cables y componentes Cat 8 tienden
CAT 8 a ser más costosos que las categorías de cableado
inferiores, como Cat 6 o Cat 6A.
 Puede transmitir datos a velocidades de hasta 40.000
Mbps a frecuencia de hasta 2.000 MHz.
 Tiene una velocidad de descarga de 5 GB/s.
 Aunque Cat 8 es capaz de velocidades muy altas, es
compatible con dispositivos que requieren
velocidades más bajas, como 1 Gbps y 10 Gbps y es
compatible hacia atrás con estándares Ethernet y uso
ez para lugares interiores.
 Las altas velocidades de Cat 8 se mantienen en
distancias relativamente cortas, hasta 30 metros. A
distancias más largas, la velocidad
disminuye a 10 Gbps.

REPORTE DEL CIBERCAFE

RED DE ESTRELLA.
COMPONENTES MODELO Y MARCA QUE ES Y PARA CARACTERISTICAS N° DE C.
CAPACIDAD QUE SIRVE
Alcatel Un módem es 1.-Pantallas de ayuda de 1
Router HH41NH un dispositivo que comandos AT. ...
4G envía información 2.-Sensor automático del
entre el mundo cable. ...
exterior o red de área
3.-Marcado automático
extensa (WAN) y tu
de la tarjeta de llamada.
casa. Convierte una
óptica o cualquier 4.-Detección de llamada
otra) en una de en curso. ...
Ethernet, lo que le 5.-ID del módem que
permite al router de efectúa la llamada. ...
Wi-Fi conectarse a 6.-Comunicaciones
Internet.conexión celulares analógicas. ...
entrante (cable 7.-Marcado de números
coaxial, línea de teléfono
telefónica, línea de almacenados.
fibra
8.-Protección de la línea
digital.
Un Ordenador es un Memoria RAM 16 4
Computadoras Sistema conformado Sistema Operativo:
HP LV1911 HP por programas y Windows 10 profesional
elementos
Diseño : Torre de
electrónicos, que en su
ordenador
conjunto permiten
procesar y ordenar Modelo de CPU : core i5
información. Los Capacidad de
programas se les almacenamiento:256 GB
conocen como
Software y a los
elementos electrónicos
como Hardware.
La multifuncional La Eco Tank L6171 1
Impresora L6171 Epson inalámbrica Eco Tank tiene un ADF de 30
L6171 te ofrece la hojas de papel,
revolucionaria impresión rápida y
impresión sin automática en doble cara
cartuchos, con nuevo y tiene pantalla LCD a
diseño de tanques color de 2.4.Imprime
frontales, botellas de hasta 7.500 oaginas en
tinta con llenado negro y 6.000 paginas a
automatico y color con calidad
codificadas para profesional gracias a su
llenado facil de cada sistema de tanque de
color . tinta de super alta
capacidad y economía .
Es un aparato Capacidad del disco 1
Servidor 22-b204la Hp informático que
 almacena, distribuye y duro: 1000 GB
suministra Memoria ram: 8 GB
información. Los
Tipo de memoria ram:
servidores funcionan
DDR3L memoria RAM
basándose en el
expandible
modelo “cliente-
servidor”. El cliente
puede ser tanto un Velocidad del
ordenador como una procesador: 2 gigahertz
aplicación que Procesador:AMD A6-
requiere información Serie
del servidor para
funcionar. Por tanto,
un servidor ofrecerá la
información
demandada por el
cliente siempre y
cuando el cliente esté
autorizado. Los
servidores pueden ser
físicos o virtuales.
Un CAT5 (o categoría 4 pares trenzados sin 5
Cable de red Cable UTP 5, 5e o 6) es un cable blindar calibre 24 AWG.
categoría 5e Ethernet usado en las Diámetro exterior: 5
redes de ordenadores. mm.
Puede transmitir
Transmite hasta 1 Gbps.
señales de vídeo y
telefonía además de Para uso en interiores.
datos informáticos Impedancia: 100 ± 15
estándar. El CAT5 Ohms.
suele ser el mínimo Capacitancia: 14 pF
necesario para la VoIP máxima.
Frecuencia: 100 MHz.
 COTIZACIÓN DE UN CIBERCAFE

Nombre del cibercafé: Plaza meche

Ubicación: Porfirio Diaz
Lugar: San José Ayuquila.
RED DE ESTRELLA
Nombre del Características Modelo y N° de Precio Precio por
componente. marca. componen por mas
tes. unidad
Router 1. Pantallas de  HH41N
ayuda de comando H 1 $1,972
AT. MXM
2. Sensor  Alcatel
automático de
cable.
3. Marcado
automático de la
tarjeta de llamada.
4.-Detecion de
llamada en curso.
5. ID de modeen
que efectúa la
llamada.
6. Comunicaciones
celulares
analógicas.
7. Marcado de
número de teléfono
almacenado.
8. Protección de la
línea digital.
Computadoras Memoria RAM 16  HPLV19
Sistema Operativo: 11 4 $6,000 $24,000
Windows 10 MXM MXM
profesional  HP
Diseño: Torre de
ordenador
Modelo de
CPU:core i5
Capacidad de
almacenamiento
256GB
Impresora La Eco Tank L6171  L6171
tiene un ADF der 1 $7,699.00
30 hojas de papel,  Epson MxM
impresión rápida y
automática en doble
cara y tiene pantalla
LCD a color de
2.4.Imprime hasta
7.500paginas en
negro y 6.000
páginas a color con
calidad profesional
gracias a su sistema
de tanque de tinta
 Se utiliza en conexiones
telefónicas y algunas
redes.
Se caracterizan por un
Este cable tiene una forma rendimiento muy
rectangular y se conecta a específico y los bloques
la mayoría de los se integran de una
dispositivos que tienen un manera jerárquica
puerto USB

Cable A Cable Directo

Normas y Estándares
de una red LAN.
 DESARROLLO DEL PONCHADO DE RED.
MATERIALES:

 Cable de red.
 RJ - 45
 Ponchadora.
PROCESO (cable B a B)

1. Cortar 2 cm de forro al cable.

2. Destrenzar los cables.

3. Acomodar los cables de acuerdo a la clase B (Naranja blanco, Naranja, Verde blanco, Azul, Azul
blanco, Verde, Marrón blanco y Marrón).

4. Alinear los cables.

5. Introducir los cables ya acomodados al RJ – 45 de forma que el acomodado quede en la parte
frontal con 1 cm de forro dentro.

6. Revisar que cada cable haya llegado al tope del RJ – 45.

7. Una vez que todo esté en orden ponchar el cable con ayuda de la ponchadora aplicando presión y
escuchando a que truene.

8. Repetir el proceso al otro extremo del cable.

 PROCESO (cable A a A)
1. Cortar 2 cm de forro al cable.

2. Destrenzar los cables.

3. Acomodar los cables de acuerdo con la clase A (Blanco verde, Verde, Blanco naranja, Azul, Azul
blanco, Blanco Marrón y Marrón).

4. Alinear los cables.

5. Introducir los cables ya acomodados al RJ – 45 de forma que el acomodado quede en la parte
frontal con 1 cm de forro dentro.

6. Revisar que cada cable haya llegado al tope del RJ – 45.

7. Una vez que todo esté en orden ponchar el cable con ayuda de la ponchadora aplicando presión y
escuchando a que truene.

8. Repetir el proceso al otro extremo del cable.

 PROCESO (cable A a B)
1. Cortar 2 cm de forro al cable. (En un extremo del cable realizar la clase A y en el otro extremo
realizar la clase B)

2. Destrenzar los cables.

3. Acomodar los cables de acuerdo a la clase A (Blanco verde, Verde, Blanco naranja, Azul, Azul
blanco, Blanco Marrón y Marrón), y clase B (Naranja blanco, Naranja, Verde blanco, Azul, Azul
blanco, Verde, Marrón blanco y Marrón).

4. Alinear los cables de acuerdo con la clase que se esté realizando sea A o B.
5. Introducir los cables ya acomodados al RJ – 45 de forma que el acomodado quede en la parte
frontal con 1 cm de forro dentro.

6. Revisar que cada cable haya llegado al tope del RJ – 45.

7. Una vez que todo esté en orden ponchar el cable con ayuda de la ponchadora aplicando presión y
escuchando a que truene.
 PROCESO DE
ENLACE Y ENVIO
DE ARCHIVOS VIA
ETHERNET
1. En primer lugar, nos debemos dirigir al Panel de Control > Redes
e Internet > Centro de Redes y Recursos Compartidos.

2. Posteriormente, en la esquina superior izquierda entramos en el

apartado Cambiar Configuración de Uso Compartido
Avanzado.
3. Ya ahí, nos centramos en el apartado “Privado”, y activamos los
parámetros a continuación:

4. Ahora nos centramos en el apartado “Invitado o Público (Perfil

Actual)”, y activamos los siguientes parámetros:
5. Posteriormente nos centramos en el último apartado con nombre
“Todas las Redes” y activamos los siguientes y últimos
parámetros en este apartado, una vez finalizada la configuración le
damos click a la opción “Guardar Cambios”, en la parte inferior,
y regresamos a Centro de Redes y Recursos Compartidos.

6. Una vez conectadas las PC´s con un cable ETHERNET, aparecerá

el apartado ETHERNET en este apartado e ingresamos a él.
7. Después nos aparecerá una ventana con el nombre “Estado de
internet”, buscamos la opción “Propiedades” en la parte inferior
y accedemos.

8. Una vez que nos aparece la ventana con el nombre “Propiedades

de Ethernet”, buscamos la opción “Habilitar el protocolo de
internet versión 4 (TCP/IPv4)” y damos doble click sobre ella
para acceder.
9. Posteriormente nos aparecerá una ventana con nombre
“Propiedades de habilitar el protocolo de internet versión 4
(TCP/IPv4)”, ya ahí, activamos la opción “Usar la siguiente
dirección”.

10. Una vez activada esa opción, Anotaran las IP con las que
quieres que estén conectadas sus PC´s a la red, en este caso (PC
1=192.168.20.20) y (PC 2= 192.168.20.21), la Máscara de subred
se escribirá automáticamente, solo debes dar click sobre la opción,
posteriormente daremos aceptar en todas las ventanas para
cerrarlas.
11. Ahora ejecutamos el Símbolo del sistema (CMD) como
administradores, y escribimos “ping(IP de PC receptor)”, damos
ENTER, y se realizara el ping, una vez finalizado el proceso
cerramos la ventana.

LAPTOP 1 LAPTOP 2

12. Ejecutamos el “Explorador de archivos”, y una vez elegida

una carpeta para compartir damos click derecho sobre ella y
accedemos a la opción “Propiedades”.
13. Una vez dentro de “Propiedades”, accedemos a la opción
“Uso compartido avanzado”.

14. Ya ahí, habilitamos la opción “Compartir esta carpeta”, y

accedemos a la opción “Permisos”.
15. Una vez dentro de “Permisos”, daremos control total al
usuario everyone, posteriormente damos click en aceptar hasta
volver a “propiedades”.

16. En “Propiedades”, accedemos a la opción “Compartir”.

17. Ya dentro de la ventana “Compartir”, seleccionamos el
usuario “Everyone” y damos click en “Compartir” en la parte
inferior.

18. La carpeta ahora estará compartida con todos los usuarios

conectados a la red.
19. Ahora nos dirigiremos nuevamente al “Explorador de
Archivos”, al apartado de “Red”, y ahí nos aparecerán las PC en la
red, e ingresamos a una de ellas, y en “Users” aparecerán nuestras
carpetas compartidas.

LAPTOP 1 LAPTOP 2
 PROCESO DE
CONEXIÓN AL
ROUTER Y USO
COMPARTIDO DE
ARCHIVOS
1.-Una computadora se conectará directo al Router.

2.- Una vez que ya se conectó, acceder al Router mediante una dirección
IP.
3.- Revisar cuál es la dirección IP (No tenía IP pero si Liga y esa la
anotaremos en el buscador http://tplinkwifi.net).
4.- Nos pedirá una contraseña (20062julio) le daremos en la x e iniciar.

5.- Buscar las configuraciones de IP (está en el apartado de red) el

apartado WAN se queda en DHCP, en la LAN se le agregara una IP.
6.- Ir al apartado de selección de banda (nos quedamos con las 2).

7.-Ir al apartado de Sele de banda 2.4 G (Le agregamos el nombre de

plantel35_502)
8.- Habilitar transmisión de SCD.

9.- Nos vamos a configuración básica, seguridad asignarle una

contraseña a la red (betzynila<3) darle guardar y listo.
10.- Ir a la banda 5G, y asignarle un nombre (plantel35_502)
deshabilitar y guardar.

11.- Ir al apartado de seguridad y asignarle una contraseña (betzynila<3)

y le damos en guardar.
12.- Entrar a DHCP y nos aparece nuestras configuraciones, asignarle un
DNS al servidor y darle en guardar y cerramos la página.

13.-conectar las 3 computadoras y asignarle la IP.

14.- Entrar al centro de redes y ahí se verá si está conectada o no (si
estaban conectadas las 3).

15.- Asignarles una IP a las computadoras, después entrar a propiedades

de ethernet y en el apartado de uso compartido y los 2 apartados deben
estar palomeados y le damos en aceptar.
16.-Verifica que estén habilitados para compartir archivos.

17.- Todos abrir el CMD, después entrar como administrador,

posteriormente escribimos (ping) y en seguida la IP de la PC que recibe
el ping.
18.-Ahora en la PC dinámica ejecutar CMD como administrador, y
escribir (IPconfig) para ver la configuración de la red.

19.- Ahora que sabemos la IP de la “PC” dinámica, todas las PC deben

mandar ping a ella.
20.- Posteriormente tenemos que compartir una carpeta a la red.
