INSTALACIONES SANITARIAS

TITO MALLMA CAPCHA

Ph.D. EN RECURSOS HÍDRICOS

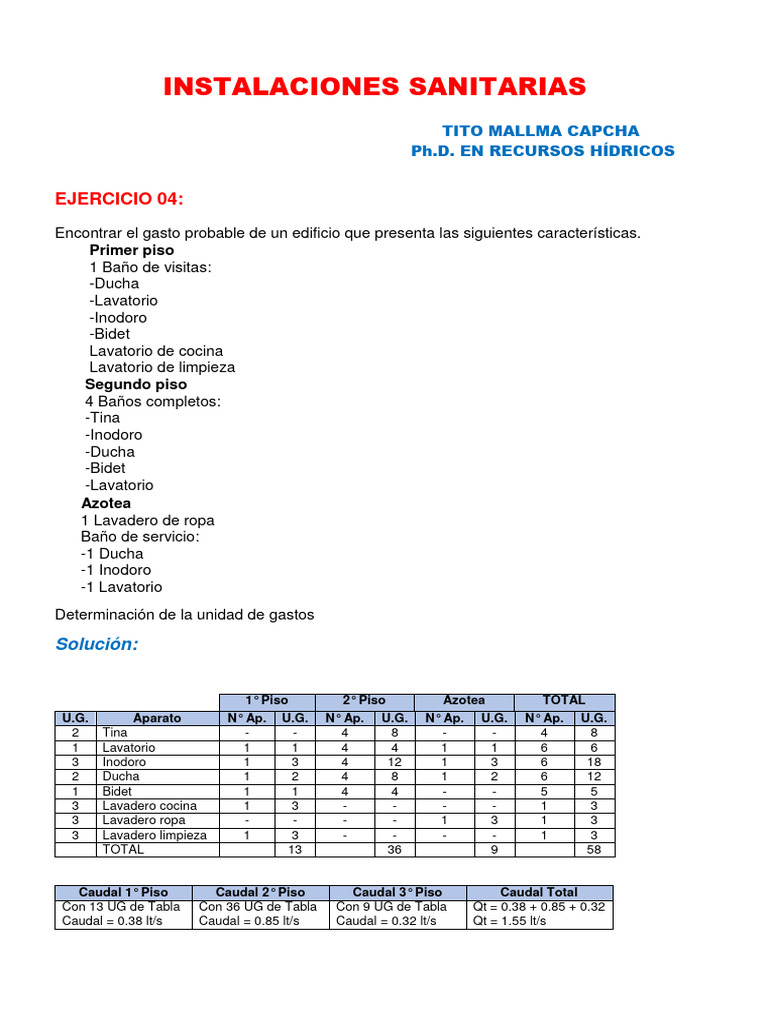

EJERCICIO 04:
Encontrar el gasto probable de un edificio que presenta las siguientes características.
Primer piso
1 Baño de visitas:
-Ducha
-Lavatorio
-Inodoro
-Bidet
Lavatorio de cocina
Lavatorio de limpieza
Segundo piso
4 Baños completos:
-Tina
-Inodoro
-Ducha
-Bidet
-Lavatorio
Azotea
1 Lavadero de ropa
Baño de servicio:
-1 Ducha
-1 Inodoro
-1 Lavatorio
Determinación de la unidad de gastos

Solución:

1° Piso 2° Piso Azotea TOTAL

U.G. Aparato N° Ap. U.G. N° Ap. U.G. N° Ap. U.G. N° Ap. U.G.
2 Tina - - 4 8 - - 4 8
1 Lavatorio 1 1 4 4 1 1 6 6
3 Inodoro 1 3 4 12 1 3 6 18
2 Ducha 1 2 4 8 1 2 6 12
1 Bidet 1 1 4 4 - - 5 5
3 Lavadero cocina 1 3 - - - - 1 3
3 Lavadero ropa - - - - 1 3 1 3
3 Lavadero limpieza 1 3 - - - - 1 3
TOTAL 13 36 9 58

Caudal 1° Piso Caudal 2° Piso Caudal 3° Piso Caudal Total

Con 13 UG de Tabla Con 36 UG de Tabla Con 9 UG de Tabla Qt = 0.38 + 0.85 + 0.32
Caudal = 0.38 lt/s Caudal = 0.85 lt/s Caudal = 0.32 lt/s Qt = 1.55 lt/s
EJEMPLO 05:
CALCULO DE LA PRESION DE LA TUBERÍA DE ALIMENTACIÓN
Su diseño se realiza tomando en consideración el consumo máximo probable de los diversos
aparatos sanitarios de esta tubería.
U.G. (V.G.): Unidades de gasto (tabla Hunter)

Solución:
Calculamos la descarga desde el punto más desfavorable hacia abajo hasta el 1° nivel.
Calculo Hidráulico:
-Hallar el ф Tubo.
-Control de velocidad.
-Calcular las pérdidas y presiones

Punto más desfavorable: Pto. H

Tramo: GH: asumimos un ф 1/2”
PH : 2 m es como mínimo que se puede considerar
PG: PH + hf (hf: perdida de carga en m).

𝑄 1/0.54
S=( )
0.2785 × 𝐶 × 𝐷2.63

Por, Hazen William

hf = S x L

QGH = 0.25 lt/s = 0.25 x 10-3 m3/s ф = 1/2“ = 0.0125

L = 8.00 m

0.00025 1/0.54
S=( )
0.2785 × 100 × (0.0125)2.63

S = 0.84
hf = 0.84 x 8.00
hf = 6.70 m
PG = PH + hf
PG = 2 + 6.70 = 8.70 m

Tramo DG:
Q = 0.41 lt/s = 0.41 x 10-3 m3/s ф = 3/4“ = 0.019 m.

HDG = 3.00 m
L = 3.00 m

0.00041 1/0.54
S =( )
0.2785 × 100 × (0.019)2.63

S = 0.27
hf = 0.27 x 3.00
hf = 0.81 m
PD = PG + hf + HDG
PD = 8.70 + 0.81 + 3.00 m = 12.51 m
Tramo CD:
Q = 0.91 lt/s = 0.91 x 10-3 m3/s ф = 3/4“ = 0.019 m.

HCD = 3.00 m
L = 3.00 m

0.00091 1/0.54
S =( 2.63 )
0.2785 × 100 × (0.019)

S = 1.19
hf = 1.19 x 3.00
hf = 3.57 m
PC = PD + hf + HCD
PC = 12.51 + 3.57 + 3.00 m = 19.08 m

Tramo BC:
Q = 1.03 lt/s = 1.03 x 10-3 m3/s ф = 1“= 0.0254 m.

L = 5.00 m

0.00103 1/0.54
S =( 2.63 )
0.2785 × 100 × (0.0254)

S = 0.36
hf = 0.36 x 5.00
hf = 1.80 m
PB = PC + h f
PB = 19.08 + 1.80 = 20.88 m

Tramo AB:
Q = 1.28 lt/s = 1.28 x 10-3 m3/s ф = 1“= 0.0254 m.

L = 5.00 m

0.00128 1/0.54
S =( )
0.2785 × 100 × (0.0254)2.63

S = 0.36
hf = 0.55 x 5.00
hf = 2.75 m
 hfm medidor = 0.40 m
hfc de válvula de compuerta = 0.20 m
PA = PB + hf + hfm + hfc
PA = 20.88 + 2.75 + 0.40 + 0.20 = 24.23 m
Presión que se requiere en el punto A, para que la presión en el punto más alejado
(Pto. H) sea 2 m. es de 24.23 m.

EJEMPLO 06:
ALIMENTACION DE AGUA FRIA SISTEMA INDIRECTO
Consideraciones para la ubicación de la cisterna y el tanque elevado
• La cisterna debe estar ubicada en un lugar ventilado, como por ejemplo en el jardín.
• La cisterna debe estar ubicada a una distancia mínima de 1.00 m, con respecto al muro y a
una tubería de desagüe.
• El tanque elevado debe estar ubicado lo más cerca al eje vertical de la cisterna.
• Los equipos de bombeo deben estar protegida de la intemperie.
• La altura del TE o la profundidad de la cisterna, se recomienda que este comprendida entre
0.80 a 3.00 m

Solución:
CALCULO DEL VOLUMEN DE LA CISTERNA Y DEL TANQUE ELEVADO

a) Para la vivienda unifamiliar

Las dotaciones se toman de acuerdo al área total del lote según la siguiente Tabla.

Área total del lote (m2) Dotación (lt/s)

Hasta 200 1500
201 a 300 1700
301 a 400 1900
401 a 500 2100
501 a 600 2200
601 a 700 2300
701 a 800 2400
801 a 900 2500
901 a 1000 2600
1001 a 1200 2800
1201 a 1400 3000
1401 a 1700 3400
1701 a 2000 3800
2001 a 2500 4500
2501 a 3000 5000
Mayores de 3000 5000 más 100 lt/s por cada
100 m2 de superficie adicional
Fuente: RNE – IS.010

Estas cifras incluyen dotación doméstica y para riego de jardín.

Considerando una vivienda unifamiliar de menos de 200 m2

Según los datos mostrados en la Tabla, la dotación mínima por día seria 1500 litros. Sin
embargo, teniendo en cuenta el corte del servicio, se debe considerar una dotación mínima
para dos días; 3000 litros.
Volumen de la cisterna:
3
VC = x 3000 = 2250 lt.
4

Volumen del tanque elevado:

1
VTE = x 3000 = 1000 lt.
3

b) Los edificios multifamiliares

Deberán tener una dotación de agua para consumo humano, de acuerdo con el número de
dormitorios de cada departamento, según la siguiente Tabla.

Número de dormitorios Dotación de departamento

por departamento (lt/s)
1 500
2 850
3 1200
4 1350
5 1500
Fuente: RNE – IS.010

Diámetro de tubería en función al caudal

Gasto de bombeo Diámetro de la tubería de impulsión
(lt/s) (mm) (Pulgada)
Hasta 0.50 19.05 3/4
Hasta 1.00 25.40 1
Hasta 1.60 31.75 1 1/4
Hasta 3.00 38.10 1 1/2
Hasta 5.00 50.80 2
Hasta 8.00 63.50 2 1/2
Hasta 15.00 76.20 3
Hasta 25.00 101.60 4
Fuente: RNE – IS.010

Considerando un edificio de 3 pisos con 2 departamentos por piso.

En cada piso
2 Baños:
-Ducha
-Lavatorio
-Inodoro
Lavadero de cocina
Lavadero de ropa
Determinación de la unidad de gastos
1° Piso 2° Piso Azotea TOTAL
U.G. Aparato N° Ap. U.G. N° Ap. U.G. N° Ap. U.G. N° Ap. U.G.
1 Lavatorio 2 2 2 2 2 2 6 6
3 Inodoro 2 6 2 6 2 6 6 18
2 Ducha 2 4 2 4 2 4 6 12
3 Lavadero cocina 1 3 1 3 1 3 3 9
3 Lavadero ropa 1 3 1 3 1 3 3 9
TOTAL 18 18 18 54

Caudal 1° Piso Caudal 2° Piso Caudal 3° Piso Caudal Total

Con 18 UG de Tabla Con 18 UG de Tabla Con 18 UG de Tabla Qt = 0.50 + 0.50 + 0.50
Caudal = 0.50 lt/s Caudal = 0.50 lt/s Caudal = 0.50 lt/s Qt = 1.50 lt/s

Volumen Total de dotación:

VT = 3 x 2 x 1200 = 7200 Litros

Volumen de la cisterna:
3
VC = x 7200 = 5400 lt.
4

Volumen del tanque elevado:

1
VTE = x 7200 = 2400 lt.
3
Pérdida de carga (hf)
La pérdida de carga por la tubería de succión y de impulsión de determina por la ecuación de
Hazen William.

hf = L x S

𝑄 1/0.54
S=( )
0.2785 × 𝐶 × 𝐷2.63

𝑄 1/0.54
hf = L x ( 2.63 )
0.2785 × 𝐶 × 𝐷

C = 140 (para tubería de PVC)

TUBERIA DE SUCCION E IMPULSION

PUNTO TRAMO L LONG. L D Q hf
equivalente (m) TOTAL (pulg.) (m) (lt/s) (m3/s) (m)
(m)
SUCCION
A
B AB 2.0 14.7 1 1/2“ 0.03810 1.50 0.0015 0.800
Accesorios:
1 Válvula de pie 11.6 11.6
1 Codo 1.1 1.1
IMPULSION
B
C BC 12.5 18.1 1 1/4” 0.03175 1.50 0.0015 2.394
Accesorios:
3 Codo 0.9 2.7
1 Válvula 0.2 0.2
1 Vál. Retención 2.7 2.7
PÉRDIDA DE CARGA TOTAL 3.194
“
Pérdida de carga total (hf) = 3.194 m
Presión mínima en el punto “C” = 2.00 m
Altura del fondo de la cisterna al punto del TE = 12.40 m
Altura dinámica (HDT) = 12.40 + 3.194 + 2.00
Altura dinámica (HDT) = 17.594 m

Potencia de la Bomba

𝑄 ×𝐻𝐷𝑇
Pot =
75 × 𝜀

Eficiencia (𝜀 ) es igual a 70%

1.5 × 17.594
Pot = = 0.503 HP
75 × 0.70
DIAMETRO DE LA TUBERIA DE REBOSE DEL TANQUE
Capacidad del depósito Diámetro del tubo de rebose
(lt) (mm) (pulg.)
Hasta 5000 50 2
5001 a 12000 75 3
12001 a 30000 100 4
Hasta de 30000 150 6
Fuente: RNE – IS.010
