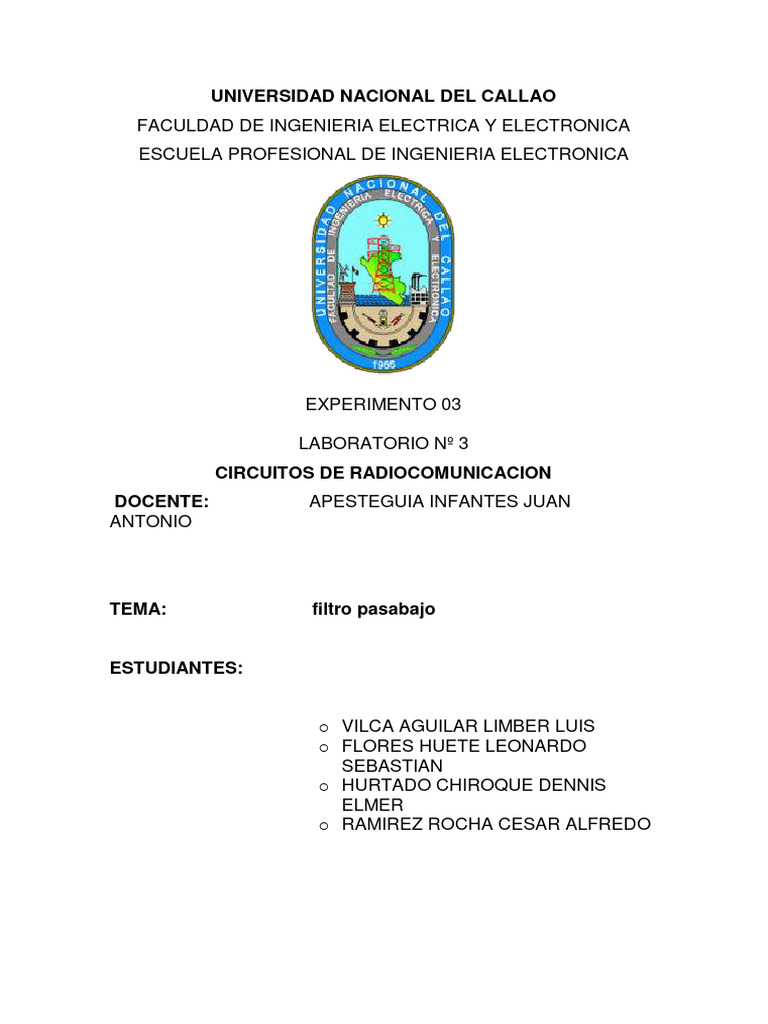

UNIVERSIDAD NACIONAL DEL CALLAO

FACULDAD DE INGENIERIA ELECTRICA Y ELECTRONICA

ESCUELA PROFESIONAL DE INGENIERIA ELECTRONICA

EXPERIMENTO 03

LABORATORIO Nº 3
CIRCUITOS DE RADIOCOMUNICACION
DOCENTE: APESTEGUIA INFANTES JUAN
ANTONIO

TEMA: filtro pasabajo

ESTUDIANTES:

o VILCA AGUILAR LIMBER LUIS

o FLORES HUETE LEONARDO
SEBASTIAN
o HURTADO CHIROQUE DENNIS
ELMER
o RAMIREZ ROCHA CESAR ALFREDO
Diseño de Filtro Pasivo Pasa Bajo
Para construir un filtro pasivo pasa bajo, se utiliza el circuito básico
mostrado en la figura

El valor de la resistencia y capacitor usado depende la frecuencia

de corte deseada. A este valor de frecuencia se produce la
resonancia del filtro RC, es decir, que los valores de la resistencia y
de la reactancia capacitiva a esa frecuencia se igualan, por lo tanto,
se obtiene la fórmula para el cálculo de la frecuencia de corte como:

La gráfica obtenida de un filtro pasa bajo, indicando la relación entre

la frecuencia y la amplitud máxima de salida del filtro, en voltios o
en decibelios, se conoce como Diagrama de Bode, y puede referirse
a la magnitud o fase de la señal. Ejemplos de estos gráficos se
muestran en las figuras.

Diagrama de Bode de magnitud de un Filtro Pasa Bajo

Debido al efecto de retardo o integración que posee el filtro, se
produce un retraso entre la señal de entrada y salida. Este desfase
se calcula teóricamente en función de la frecuencia de corte, de
acuerdo con la siguiente fórmula: 𝜃 = −arctan (2𝜋𝑅𝐶𝑓)

Diagrama de Bode de fase de un Filtro Pasa Bajo

Objetivos:

Objetivo General

➢ prender el funcionamiento e implementación de un filtro pasa

bajo.

Objetivos Específicos

➢ implementar un filtro pasa bajo que permita pasar rangos

audibles.

➢ conocer las características necesarias para el funcionamiento

de dicho filtro.

➢ saber la importancia de los filtros pasa bajos en las

comunicaciones.
DESARROLLO
MATERIALES:
Circuito Integrado Opam 741 :
El LM741 es un circuito integrado (CI) de 8 pines también conocido
como op-amp por sus siglas en inglés (operational amplifier), Estos
amplificadores cuentan con numerosas funciones que hacen que su
aplicación sea prácticamente infalible protección contra sobrecarga
en entrada y salida, ausencia de enclavamiento cuando se excede el
rango de modo común y libre de oscilaciones.

El LM741 puede funcionar en distintos arreglos, por lo general es

utilizado como comparador y amplificador de señales. pero todo
depende de la aplicación que desees usar para este circuito
integrado. Por ejemplo, puedes usarlo como comparador, como
inversor o no inversor, sumador, etc. Todo dependerá de la
necesidad de tu proyecto, cabe destacar que este amplificador es
muy practico para conectarlo a un protoboard o montarlo en un
Socket de 8 pines para utilizarlo en un PCB y suficientemente robusto
para ser usado en experimentos electrónicos.

• Resistencias de 159.15 Ω * ,
1 KΩ ,
1KΩ ½ watt
La resistencia es una medida de la oposición al flujo de corriente
en un circuito eléctrico.
La resistencia se mide en ohmios, que se simbolizan con la letra
griega omega (Ω). Se denominaron ohmios en honor a Georg
Simon Ohm (1784-1854), un físico alemán que estudió la relación
entre voltaje, corriente y resistencia. Se le atribuye la formulación de
la ley de Ohm.
Todos los materiales resisten en cierta medida el flujo de corriente.
Se incluyen en una de dos amplias categorías:

• Condensador Cerámico 1Uf

Básicamente un condensador es un dispositivo capaz de almacenar
energía en forma de campo eléctrico. Está formado por dos
armaduras metálicas paralelas (generalmente de aluminio)
separadas por un material dieléctrico.
Va a tener una serie de características tales como capacidad,
tensión de trabajo,tolerancia y polaridad, que deberemos aprender a
distinguir Aquí vemos esquematizado un condensador, con las dos
láminas = placas = armaduras, y el dieléctrico entre ellas. En la
versión más sencilla del condensador, no se pone nada entre las
armaduras y se las deja
con una cierta separación, en cuyo caso se dice que el dieléctrico
es el aire.
 • Fuente simétrica DC de 12 volts

• Generador de Funciones
Crear señales: Señales creadas desde cero para simular, estimular y
probar distintos circuitos y dispositivos.

Replicar señales: Ya sea una anomalía, un error o una señal adquirida

por un osciloscopio, podemos recrearla utilizando un generador de
funciones en nuestro laboratorio para variar sus parámetros y analizarla
en un ambiente controlado.

Generar señales: Señales ideales o funciones ya conocidas para

utilizarlas como referencia o como señal de entrada para pruebas.
• Osciloscopio
Un osciloscopio es un instrumento de medición electrónico para la
representación gráfica de señales eléctricas que pueden variar en el
tiempo. Es muy usado en electrónica de señal, frecuentemente junto
a un analizador de espectro.

Presenta los valores de las señales eléctricas en forma de

coordenadas en una pantalla, en la que normalmente el eje X
(horizontal) representa tiempos y el eje Y (vertical) representa
tensiones. La imagen así obtenida se denomina oscilograma. Suelen
incluir otra entrada, llamada "eje Z" o "Cilindro de Wehnelt" que
controla la luminosidad del haz, permitiendo resaltar o apagar
algunos segmentos de la traza.
Los osciloscopios, clasificados según su funcionamiento interno,
pueden ser tanto analógicos como digitales, siendo el resultado
mostrado idéntico en cualquiera de los dos casos, en teoría.
• Papel Fotográfico Brilloso

• Impresora Láser o Fotocopiadora

• Cloruro Férrico
El cloruro férrico es un producto químico muy utilizado en
aplicaciones de tratamiento de agua gracias a sus propiedades
físicas y químicas, entre las que destaca su capacidad de trabajo en
un amplio rango de pH.

En solución, el cloruro férrico, es un coagulante inorgánico muy

eficaz en la eliminación de sólidos suspendidos, rastros de metales y
en la reducción de la DBO. Por ello, es ampliamente utilizado en la
clarificación de aguas residuales municipales, industriales y agua
potable, además, también se utiliza como acondicionador de lodos
antes de procesos de filtración.

• Plancha
• Taladro con broca fina para realizar el perforado del PCB

DESARROLLO
1.alistar los materiales a utilizar:

Taladro
 Acido ferrico

2. reconocimiento de los componentes electronicos:

3.imprimimos el circuito electrónico a la placa :

4. realizamos el quemado de placa:

5.Realizamos los huecos correspondientes a la placa

6. esamblamos los componentes a la trajeta

CUESTIONARIO
1.- Dar una definición y explicar que son los filtros eléctricos.
Un Filtro electrónico es un elemento que deja pasar señales
eléctricas a través de él, a una cierta frecuencia o rangos de
frecuencia mientras previene el paso de otras, pudiendo modificar
tanto su amplitud como su fase. Es un dispositivo que separa, pasa
o suprime un grupo de señales de una mezcla de señales. Pueden
ser: analógicos o digitales, los filtros analógicos son aquellos en el
que la señal puede tomar cualquier valor dentro de un intervalo,
mientras que la señal de los filtros digitales toma solo valores
discretos.

Un filtro analógico es un filtro usado para procesos analógicos o

señales de tiempo continuo. Los filtros analógicos son divididos en
filtros pasivos y filtros activos, dependiendo del tipo de los
elementos que se emplean para su realización.

Los filtros también son clasificados dependiendo de las funciones

que realizan. Los filtros son sistemas de dos puertos, uno de
entrada y otro de salida, que funcionan en el dominio de la
frecuencia. Su operación se basa en bloquear señales en términos
de su contenido espectral, dejando pasar señales cuya frecuencia
se encuentra dentro de cierto rango conocido como banda de paso
y rechazando aquellas señales fuera de este rango, conocido como
banda de rechazo. Un filtro trabaja sobre señales de entrada
produciendo una señal de salida cuyo contenido espectral depende
del tipo de filtro.

Hay diferentes tipos de filtros dependiendo de la aplicación

específica que realizan. En términos prácticos, hay cuatro tipos
básicos de filtros (Paso bajo, paso alto, paso banda y elimina
banda);

En el filtro paso bajo solo pasan señales de baja frecuencia, pero

bloquea o rechaza las señales de alta frecuencia, esto ocurre al
reves en el filtro de paso alto ya que deja pasar las señales de alta
frecuencia bloqueando las de baja frecuencia menor a la frecuencia
de corte. Luego nos encontramos con los filtros de pasa banda los
cuales permiten el paso de las frecuencias que se encuentran entre
un rango ω1 y ω2 , llamadas frecuencia de corte menor y frecuencia
de corte mayor, donde bloquea las frecuencias fuera de ese rango.
Por ultimo estan los filtro elimanadores de banda en los cuales al
contrario que el filtro paso banda, atenúa las frecuencias que se
encuentran dentro de ω1 y ω2, dejando pasar las frecuencias
restantes
2.- Usos y aplicaciones comerciales de los filtros pasabajos
En el ámbito de las comunicaciones, los filtros se utilizan en
múltiples aplicaciones. Por ejemplo, en radios y televisores, los
circuitos de filtro se emplean para seleccionar una estación o canal
específico a partir de la amplia gama de señales que recibe la
antena. Asimismo, en telefonía móvil, se utilizan para evitar
interferencias entre diferentes canales de comunicación y permitir el
uso simultáneo de múltiples señales.
Telefonía: Los circuitos de filtro se utilizan para separar las señales
de voz de la línea telefónica de las señales de datos en los sistemas
DSL.
Internet: Los routers y switches emplean filtros para administrar el
tráfico de datos y prevenir el acceso a sitios web o direcciones IP
específicas.
Audio y Video
En audio y video, los filtros son esenciales para mejorar la calidad
de la señal y eliminar ruidos indeseables. Los ecualizadores son un
claro ejemplo de la aplicación de los filtros, ya que permiten ajustar
las características de frecuencia del sonido. De la misma forma, en
las cámaras de video y fotografía digital, los filtros son usados para
mejorar la calidad de las imágenes.

3.- Que otros filtros existen comercialmente

Filtro pasa bajo: Este filtro permite el paso de las señales de
frecuencias bajas y atenúa o rechaza las señales de frecuencias
altas.
Filtro pasa alto: Un filtro de paso alto es un filtro que pasa señales
de alta frecuencia y bloquea o impide señales de baja frecuencia.
En otras palabras, las señales de alta frecuencia pasan a través de
mucho más fácil y las señales de baja frecuencia tienen mucho más
difícil de conseguir a través, por lo que es un filtro de paso alto.
Los filtros de paso alto pueden ser construidos usando resistencias
con condensadores o inductores. Un filtro de paso alto compuesto
de una resistencia y un condensador se llama un filtro RC de paso
alto. Y un filtro de paso alto con una resistencia y un inductor se
llama un filtro RL de paso alto.
Revisaremos ambos tipos de circuitos en esta página y
mostraremos cómo se construyen los filtros de paso alto RC y LC.
Ambos circuitos tienen el efecto de pasar a través de señales de
alta frecuencia mientras impiden los de baja frecuencia.
Filtro pasa banda: El filtro pasa banda en sencillas palabras es la
unión del filtro pasa alto y el filtro pasa bajo cuya función principal
es permitir el paso de ciertas frecuencias localizadas dentro de un
ancho de banda determinado, y atenuar las que se encuentran
fuera de este ancho.

Para este tipo de filtro se manejan principalmente dos

configuraciones pasivo y activo, el filtro pasivo es aquel que esta
diseñado y compuesto solo por resistencias y condensadores y no
amplifica la señal de entrada, por el contrario, el filtro activo está
diseñado y compuesto por resistencias, condensadores y un
amplificador operacional, el cual permite amplificar y desfasar la
señal de entrada.

Un filtro pasa banda maneja tiene tres parámetros:

frecuencia, ganancia y el factor Q relacionado con el ancho de la
banda. El ancho de banda se define como el rango de frecuencias
entre dos puntos de corte, que son menor a 3dB que el centro
máximo o pico de resonancia. En este filtro existen dos frecuencias
de corte, una inferior y otra superior, donde se atenúan las señales
cuya frecuencia sea menor que la frecuencia de corte inferior y
señales de frecuencia superior a la frecuencia de corte superior.
Normalmente este tipo de filtros tienen aplicación en la edición y
ecualización de audio, donde se busca resaltar y atenuar
frecuencias específicas, otra posible aplicación de los filtros pasa
banda es la función de eliminar el ruido que contenga una señal,
siempre y cuando la frecuencia de esta sea fija.Filtro rechaza
banda: Este filtro hace lo contrario al pasa banda, es decir, atenúa
o rechaza las señales dentro de una banda de frecuencias
específica y permite el paso de señales fuera de esa banda.
Filtro de Butterworth: El filtro Butterworth más básico es el típico
filtro pasa bajo de primer orden, el cual puede ser modificado a un
filtro pasa alto o añadir en serie otros formando un filtro pasa banda
o elimina banda y filtros de mayores órdenes.
Filtros de Butterworth de varios órdenes.
Según lo mencionado antes, la respuesta en frecuencia del filtro es
extremadamente plana (con mínimas ondulaciones) en la banda
pasante. Visto en un diagrama de Bode con escala logarítmica, la
respuesta decae linealmente desde la frecuencia de corte hacia
menos infinito. Para un filtro de primer orden son -20 dB por década
(aprox. -6dB por octava).
El filtro de Butterworth es el único filtro que mantiene su forma para
órdenes mayores (sólo con una pendiente mayor a partir de la
frecuencia de corte).
Este tipo de filtros necesita un mayor orden para los mismos
requerimientos en comparación con otros, como los de Chebyshev
o el elíptico
Filtro de Chebyshev: Este filtro tiene una banda de paso con una
respuesta irregular en frecuencia, pero con una caída rápida fuera
de la banda de paso.
Filtro de Bessel: En electrónica y procesamiento de señales , un
filtro Bessel es un tipo de filtro lineal analógico con un retardo de
fase/grupo máximamente plano ( respuesta de fase lineal máxima ),
que conserva la forma de onda de las señales filtradas en la banda
de paso. Los filtros de Bessel se utilizan a menudo en sistemas de
cruce de audio .
El nombre del filtro es una referencia al matemático alemán
Friedrich Bessel (1784–1846), quien desarrolló la teoría matemática
en la que se basa el filtro. Los filtros también se denominan filtros
Bessel-Thomson en reconocimiento a WE Thomson, quien
descubrió cómo aplicar las funciones de Bessel al diseño de filtros
en 1949.

El filtro de Bessel es muy similar al filtro de Gauss y tiende hacia la

misma forma a medida que aumenta el orden del filtro. Mientras que
la respuesta escalonada en el dominio del tiempo del filtro
gaussiano tiene un sobreimpulso cero , el filtro de Bessel tiene un
pequeño sobreimpulso, pero aún mucho menor que los filtros
comunes en el dominio de la frecuencia.
En comparación con las aproximaciones de orden finito del filtro
gaussiano, el filtro Bessel tiene un mejor factor de forma, un retraso
de fase más plano y un retraso de grupo más plano que un
gaussiano del mismo orden, aunque el gaussiano tiene un retraso
de tiempo más bajo y un sobreimpulso cero.
donde es un polinomio de Bessel inverso del cual el filtro recibe su
nombre y es una frecuencia elegida para dar la frecuencia de corte
deseada. El filtro tiene un retardo de grupo de baja frecuencia de .
Dado que es indeterminado por la definición de polinomios de
Bessel inversos, pero es una singularidad removible
La función de transferencia del filtro de Bessel es una función
racional cuyo denominador es un polinomio de Bessel inverso
Filtro activo: Este filtro utiliza amplificadores operacionales u otros
componentes activos para proporcionar ganancia adicional y
mejorar el rendimiento del filtro.
Filtro pasivo: En este tipo de filtro se utilizan solamente
componentes pasivos como resistencias, condensadores e
inductores para atenuar o rechazar señales no deseadas.
Filtro digital: A diferencia de los filtros analógicos, estos utilizan
procesamiento digital de señales para filtrar las frecuencias no
deseadas.
4.- Diferencias entre los filtros analógicos y los digitales y sus
aplicaciones
Existen dos grandes divisiones: los filtros
Analógicos y dital
que son empleados paratratamiento de señales continuas en el
tiempo, y los filtros
digitales
que trabajan conseñales discretas en el dominio del tiempo.Se han
desarrollado varios tipos de funciones matemáticas o
aproximaciones parafiltros analógicos.

➢ Aproximación Butterworht

➢ Aproximación Chebyshev

➢ Aproximación Chebyshev Inversa

➢ Aproximación Elíptica o Cauer

Un filtro digital es un sistema lineal e invariante en el tiempo

discreto, y su propósitoes modificar la distribución en frecuencia de
los componentes de una señal, conbase en una serie de
especificaciones y empleando operaciones aritméticas deprecisión
limitada. La operación que consiste en modificar esa distribución
utilizandoun sistema digital es conocida como filtrado digital.
Los filtros digitales han sidoestudiados más que cualquier otra rama
del procesamiento digital de señales.El diseño de los sistemas de
filtrado digitales involucra tres pasos básicos:

➢ La especificación de las propiedades deseadas del sistema

➢ La aproximación de dichas especificaciones utilizando un

sistema casual detiempo
discreto

➢ La realización del sistema empleando aritmética de precisión

finitaUn filtro digital consiste en la interconexión de tres tipos
de elementos simples:
sumadores, multiplicadores y registros.
Concluciones:
➢ La transformada de Laplace resulta ser una herramienta muy
útil en el modelado ydiseño de filtros analógicos. Su aplicación
permite simplificar la solución a losproblemas que se plantean.
Sin embargo, no puede decirse que resulte el métodomás
adecuado para el análisis de todo tipo de sistemas, sino sólo
para aquellosdonde las señales de entrada y salida son
funciones de una variable continua detiempo (denominados
sistemas de tiempo continuo).

➢ Las aplicaciones en entornos reales requieren filtros variantes

en el tiempo.

➢ Existen filtros lineales óptimos para entornos estacionarios

(Wiener) y variantes enel tiempo(Kalman).
