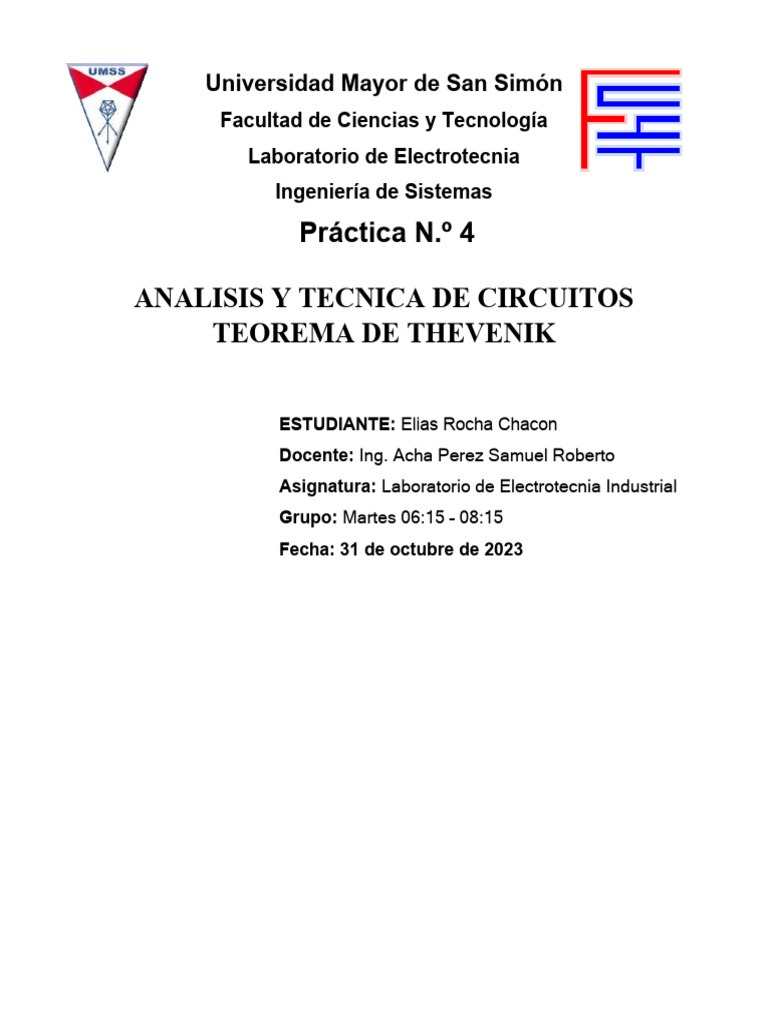

Universidad Mayor de San Simón

Facultad de Ciencias y Tecnología

Laboratorio de Electrotecnia
Ingeniería de Sistemas

Práctica N.º 4

ANALISIS Y TECNICA DE CIRCUITOS

TEOREMA DE THEVENIK

ESTUDIANTE: Elias Rocha Chacon

Docente: Ing. Acha Perez Samuel Roberto
Asignatura: Laboratorio de Electrotecnia Industrial
Grupo: Martes 06:15 – 08:15
Fecha: 31 de octubre de 2023
 TEOREMA DE THEVENIN
1.1. OBJETIVO

 Verificar Experimentalmente el Teorema de Thévenin

1.2. RESUMEN TEÓRICO

El objetivo de la presente practica es el de comprobar el teorema de Thevenin. Estos circuitos

mas elaborados pueden representar sistema de control, sistemas de comunicación, sistemas
electrónicos, etc.

1.2.1. León Charles Thévenin

Nace: 1857. Muere: 1927. Aunque participó en el estudio y el diseño

de los sistemas telegráficos (incluyendo la transmisión subterránea),
los condensadores cilíndricos (capacitores) y el electromagnetismo,
es mejor conocido por un teorema que presentó, primero en el French
Journal of Physics-Theory and Applications, en 1883. Apareció con el
encabezado de "Sur un nouveau théoreme d'electricitè dynamique
(Acerca de un nuevo teorema de la electricidad dinámica) ‘‘y
originalmente se le conocía como el teorema generador equivalente.
Existe cierta evidencia de que Hermann von Helmholtz presentó un
teorema similar en 1853. Sin embargo, el profesor Helmholtz aplicó el
teorema a la fisiología animal y no a los sistemas de comunicación o
generadores y, por tanto, no recibió el crédito que merecía en este
campo. A principios de la década de los veinte, AT&T efectuó ciertos
trabajos pioneros usando el circuito equivalente y tal vez haya
empezado a referirse al teorema como sencillamente el Teorema de Thèvenin. De hecho,
Edward L. Norton, en esa época ingeniero en AT&T presentó un equivalente de la fuente de
corriente del equivalente de Thévenin que en la actualidad se conoce como el circuito equivalente
de Norton. Como dato curioso, el comandante Thévenin fue un ávido esquiador y de hecho fue
comisionado en una competencia internacional de ski en Charrionix, Francia, en 1912.

1.2.2. Equivalentes de Thevenin

El circuito nominado como: Representación General del Equivalente de Thevenin ,nos

muestra un circuito completo y su equivalente, una combinación en serie de una fuente de voltaje
equivalente de thevenin y una resistencia equivalente de thevenin, que representa el mismo
comportamiento que el circuito inicial (completo), es decir que la relación corriente-voltaje en la
carga se conserve sin cambio. Se utiliza en aplicaciones donde se requieran conocer solamente
parámetros de componentes definidos dentro un circuito.
 Representación general del equivalente de Thévenin

Para encontrar los valores del equivalente de thevenin deben seguir los pasos siguientes:

 Se calcula el voltaje en los terminales del circuito que se desea simplificar.

 Se encuentra la resistencia en los mismos terminales, anulando las fuentes de voltaje y de
corriente, con el siguiente criterio: que las fuentes de voltaje se cambian por un
cortocircuito y las fuentes de corriente se dejan abiertos como circuitos abiertos.

1.2.3. La Utilidad Del Teorema De Thevenin

Imagínese que tiene que analizar el funcionamiento de un circuito complejo por el motivo que sea
(¿tal vez para repararlo?). Thévenin le puede simplificar la tarea ya que permite que una parte de
dicho circuito (parte que puede ser muy grande) se pueda sustituir por un generador con su
resistencia interna. O quizás está diseñando un circuito y desea estudiar su comportamiento ante
determinadas circunstancias. También Thévenin le puede ser de utilidad en este caso.

Lo bueno del Teorema de Thévenin es que, y considerando el circuito de arriba, es válido para
cualquier valor de resistencia que se conecte entre A y B, es decir, no hay que andar
recalculando el equivalente Thévenin para cada valor de resistencia que se conecte entra A y B.
Además, lo que se calcule en el equivalente es válido para el circuito original, es decir, si
conectamos una resistencia R entre A y B y calculamos en el equivalente Thévenin el valor de la
corriente que la atraviesa y el valor de la tensión entre sus extremos, estos valores de tensión y
corriente serían los que aparecerían si conectásemos esa resistencia no ya en el equivalente
Thévenin, sino en el circuito de partida.
1.3. MATERIALES

Una fuente variable 0 – 250 Volts (CC y CA) Banco de resistencias

1.4. PROCEDIMIENTO

Según el teorema de Thévenin cualquier red lineal puede sustituirse, respecto a dos
terminales a y b, por una fuente de tensión ETh en serie con una resistencia RTh.

CIRCUITO No 1
 CIRCUITO N° 2

1. Tener todos los materiales listos sobre una mesa.

2. Medir las resistencias R1, R2 y RL
3. Conectar el circuito No 1.
4. Tomar en cuenta el nivel de tensión y el cuidado sobre los instrumentos.
5. Realizar las mediciones de corriente y voltaje en la resistencia de carga (RL) en el circuito
original. Anotar los valores en la tabla No 1.
6. Desconectar la resistencia RL y medir la tensión que viene a ser la equivalente de Thevenin
en los puntos a y b del circuito No 1. Anotar los valores equivalentes en la tabla No 1.
7. Obtener la resistencia equivalente de Thevenin, en los puntos a y b del circuito No 1, corto
circuito la fuente. Anotar los valores equivalentes en la tabla No 1.

8. Con los valores obtenidos conectar el circuito No 2, que es el circuito equivalente de

Thévenin del circuito
 9. Reemplazar el circuito equivalente en los puntos a y b por una resistencia variable de
acuerdo al valor encontrado.
10. Regular la fuente al valor equivalente de Thévenin. De acuerdo al circuito No 2.
11. Medir la corriente y tensión, anotar los valores en la tabla No 1

1.5. CÁLCULOS Y RESULTADOS

TABLA Nº 1’’

Valores medidos Valores Valores medidos Circuito

Circuito original Calculados Equivalente
RL VL (V) IL RTh VTh RTh VTh VL IL
(Ω) (mA) (Ω) (V) (Ω) (V) (V) (mA)
757 10.7 14.2 127.2 12,57 132 12.6 10.7 14,2

Valores Calculados
Según el teorema de Thévenin cualquier red lineal puede sustituirse, respecto a dos
terminales a y b, por una fuente de tensión V Th en serie con una resistencia RTh. Entonces
para una mejor comprensión podemos visualizar el problema de la siguiente manera:
Entonces proseguimos con la resolución según el Teorema de Thevenin.

Calculo de I aplicando Mallas:

I = 25 / (253 + 256)

I = 0.0491159 [A]

VTH =0.0491159 x 256

VTH = 12,57 [V]

RTH =1 / (1/253 + 1/256)

RTH =127.2455 [Ω]

1.6. CONCLUSIONES Y OBSERVACIONES

En esta práctica se pudo comprobar experimentalmente el teorema de Thévenin realizando el

circuito denominado como: representación general del equivalente de Thévenin el cual nos
muestra un circuito complejo y su equivalente, una combinación en serie de una fuente de voltaje
equivalente de Thévenin y una resistencia equivalente de Thévenin. Para llegar al circuito
equivalente sólo bastan dos simples pasos, que son medir la caída de tensión entre a y b; y luego
cortocircuitar la fuente y medir la resistencia entre los puntos a y b.
Tanto en calculados como en medidos fueron muy cercanos lo que nos demuestra que el
experimento de comprobación fue satisfactorio.
Además de que el experimento de verificación haya sido satisfactorio Thévenin es una técnica
muy utilizada, ya que nos simplifica el tener que estar resolviendo circuitos muy complejos,
además que RL no necesariamente tiene que ser una sola resistencia también puede ser un
circuito.
Esta técnica nos podría servir por ejemplo cuando construimos una casa y queremos saber con
que tensión nos alimenta la empresa eléctrica se puede hacer un cálculo de Thévenin.

1.7.-CUESTIONARIO
1. Para el circuito mostrado encuentre el equivalente de Thévenin.

Según el teorema de Thévenin cualquier red lineal puede sustituirse, respecto a dos
terminales a y b, por una fuente de tensión V Th en serie con una resistencia RTh. Entonces
para una mejor comprensión podemos visualizar el problema de la siguiente manera:
Entonces proseguimos con la resolución según el Teorema de Thevenin.
1.7. BIBLIOGRAFÍA
http://www.samuelsamuray.org/curso/LAB_123456.swf
http://es.wikipedia.org/wiki/Teorema_de_Th%C3%A9venin
http://www.electronicafacil.net/tutoriales/Teorema-Thevenin.php
