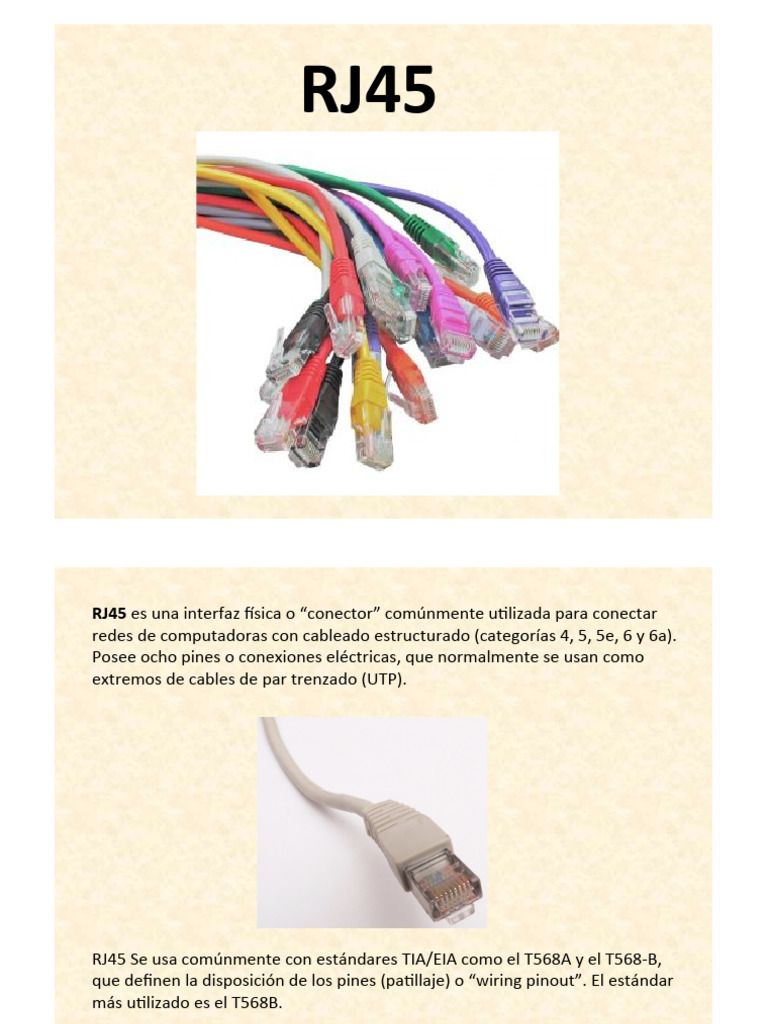

RJ45

RJ45 es una interfaz ,sica o “conector” comúnmente u3lizada para conectar

redes de computadoras con cableado estructurado (categorías 4, 5, 5e, 6 y 6a).
Posee ocho pines o conexiones eléctricas, que normalmente se usan como
extremos de cables de par trenzado (UTP).

RJ45 Se usa comúnmente con estándares TIA/EIA como el T568A y el T568-B,

que definen la disposición de los pines (pa3llaje) o “wiring pinout”. El estándar
más u3lizado es el T568B.
Disposición de los pines (pa8llaje) o T568A T568B
“wiring pinout” según los
estándares TIA/EIA T568A y T568B

Hembra de conector RJ45 en una

tarjeta de red o “NIC”

Conexiones RJ45 en un Switch Ethernet

 Tipos de cables de Ethernet con conectores RJ45 según los
estándares de disposición de pines TIA/EIA 568A y 568B
• Cable directo T568A/T568A Ambos extremos con la misma distribución.
Sirve para conectar
disposi3vos desiguales,
como un computador con
un Hub o Switch.

• Cable directo T568B/T568B Ambos extremos con la misma distribución.

También Sirve para
conectar disposi3vos
desiguales, como un
computador con un Hub o
Switch.
Interconecta las señales de salida de un
• Cable cruzado T568A/568B
conector con las de entrada de otro y viceversa.
Sirve para conectar
disposi3vos iguales, como
un PC con otro PC, un
Hub con otro Hub…
• Cable directo T568A o “A/A”

El cable directo de red sirve para conectar Una punta (Norma A) En el otro lado (Norma A)
disposi8vos desiguales, como un ordenador con
un Hub o Switch. En los cables directos ambos
extremos del cable deben tener la misma
distribución de conexionado de pines. No existe
diferencia alguna en la conec3vidad entre la
distribución 568B y la 568A siempre y cuando en
ambos extremos se use el mismo 3po de
distribución.
• Cable directo T568B o “B/B”

El cable directo de red sirve para conectar

disposi8vos desiguales, como un ordenador con
un Hub o Switch. En los cables directos ambos
extremos del cable deben tener la misma
distribución de conexionado de pines. No existe
diferencia alguna en la conec3vidad entre la
distribución 568B y la 568A siempre y cuando en
ambos extremos se use el mismo 3po de
distribución.
• Cable cruzado T568A/568B

Si sólo se quieren conectar dos PC,

existe la posibilidad de colocar el
orden de los colores de tal manera
que no sea necesaria la presencia de
un hub. Es lo que se conoce como un
“cable cruzado de 100”. El estándar
que se sigue es el siguiente:

Sirve para conectar disposi3vos iguales, como un PC con otro PC, un Hub con otro
Hub…
Cable de conexión cruzada
El cable de par trenzado (Twisted Pair)
Consiste en hilos de cobre aislados entre sí, trenzados
de dos en dos que se entrelazan de forma helicoidal.
Esto se hace porque dos alambres paralelos
cons3tuyen una antena simple. Cuando se trenzan los
alambres, las ondas se cancelan, por lo que la
interferencia producida por los mismos es reducida lo
que permite una mejor transmisión de datos.
Cable UTP Unshieled Twisted Pair
Cable de par trenzado no blindado (sin malla)
Tipo de cable de 100 ohmios. Sigue la norma estadounidense
TIA/EIA-568-B y la internacional ISO/IEC 11801. Cada par de
cables es un conjunto de dos conductores aislados con un
recubrimiento plás3co. Este par se retuerce para que las
señales transportadas por ambos conductores (de la misma
magnitud y sen3do contrario) no generen interferencias ni
resulten sensibles a emisiones.
Cable STP Shielded Twisted Pair
Cable de par trenzado blindado (apantallado)
Cada par 3ene una pantalla protectora, además de tener una
lámina externa de aluminio o de cobre trenzado alrededor del
conjunto para reducir el ruido eléctrico. Es más costoso y di,cil
de manipular que el UTP. Se emplea en redes de computadores.
Compara8va entre categorías de cables de par trenzado
568-B Cable “Paralelo” (normal) para conexión
A HUB, SWITCH…

Orden de los colores

568-B Cable “Paralelo” (normal) para conexión
A HUB, SWITCH…
Alisar con los dedos.
Cortar aproximadamente para longitud de 1,5 cm
Introducir conector con la pa3lla hacia abajo y hasta el fondo.
Comprobador de cables de red
Sección lateral durante el crimpado de conector RJ45
Los pines de los conectores 3enen cuchillas que al
crimpar son empujadas cortando el aislante de los
cables de pares y haciendo contacto con la señal.
Conector macho RJ 45
Conector hembra RJ 45
Código de colores para conectores
RJ45 hembra (“rosetas”o “murales”)
Pinza impactadora
o “impactador”
para hembra de
RJ45
Pinza impactadora o “impactador” RJ-45
