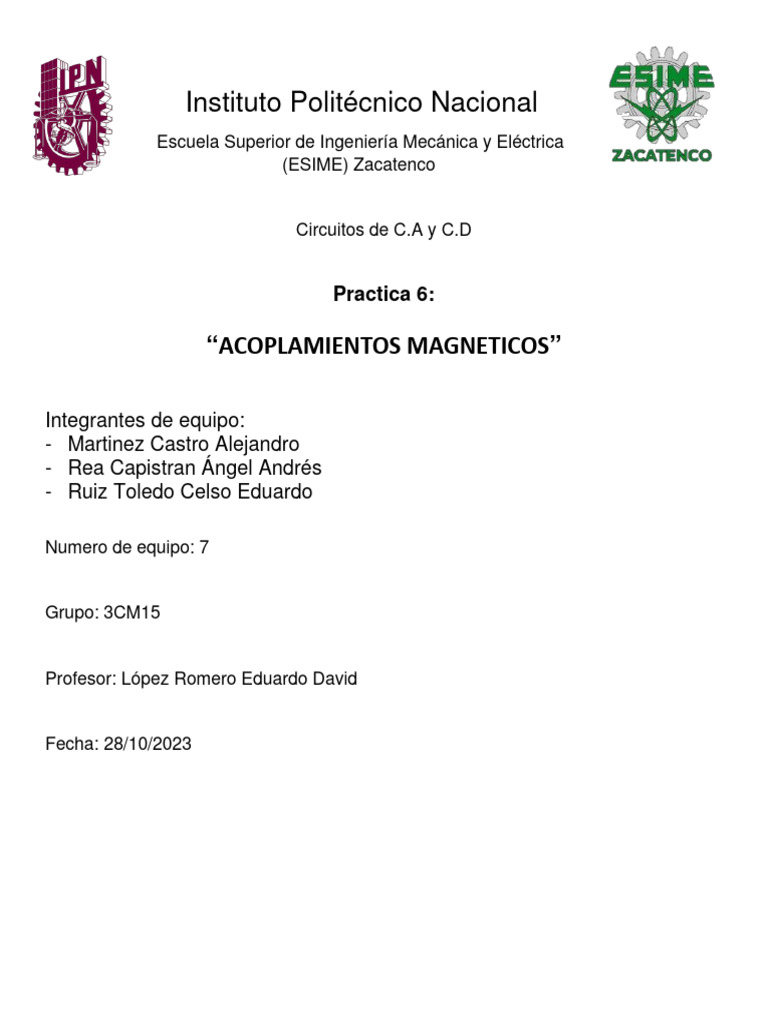

Practica 6:
“ACOPLAMIENTOS MAGNETICOS”
Integrantes de equipo:
- Martinez Castro Alejandro
- Rea Capistran Ángel Andrés
- Ruiz Toledo Celso Eduardo
Numero de equipo: 7
Grupo: 3CM15
Fecha: 28/10/2023
INTRODUCCIÓN:
Usando un generador de funciones, un Ohmetro, un voltímetro y un amperimetro, ambos de ca, se
obtienen los valores de las inductancias, propias y mutuas, de un transformador lineal. Con los
valores de estas inductancias se encuentra el coeficiente de acoplamiento K.
“INTRODUCCIÓN TEÓRICA”:
Los acoplamientos magnéticos son dispositivos que desempeñan un papel fundamental en diversas
aplicaciones tecnológicas y científicas, y su comprensión es esencial para abordar una amplia gama
de desafíos relacionados con la transmisión de energía, la manipulación de objetos a distancia y la
generación de campos electromagnéticos. Estos acoplamientos se basan en los principios de la
interacción magnética, que es una manifestación poderosa de la fuerza electromagnética que
gobierna el comportamiento de las partículas cargadas en nuestro universo. La capacidad de
transferir energía, información y movimiento a través de campos magnéticos sin contacto físico es un
fenómeno intrigante y altamente eficiente que ha revolucionado muchas áreas de la ciencia y la
tecnología.
Para comprender mejor los acoplamientos magnéticos, es esencial tener en cuenta algunos
conceptos clave. En primer lugar, el principio fundamental detrás de los acoplamientos magnéticos
se basa en el fenómeno de la inducción electromagnética, descubierto por Michael Faraday en el
siglo XIX. Faraday observó que un cambio en el flujo magnético a través de una bobina de alambre
inducía una corriente eléctrica en la bobina. Este descubrimiento es la base de los transformadores
eléctricos, que son acoplamientos magnéticos utilizados para ajustar voltajes en sistemas de
distribución de energía eléctrica. Otro concepto crucial es el de los campos magnéticos. Los campos
magnéticos son regiones en el espacio donde las partículas cargadas, como electrones y protones,
experimentan una fuerza debido a su carga y movimiento. Los imanes son una manifestación común
de los campos magnéticos y tienen polos norte y sur, que interactúan entre sí de acuerdo con la ley
de Gauss para el magnetismo. La capacidad de los imanes para ejercer fuerzas de atracción y
repulsión a través del espacio sin contacto físico directo es un ejemplo fascinante de cómo los
campos magnéticos pueden influir en su entorno. Los acoplamientos magnéticos aprovechan la
capacidad de los campos magnéticos para transmitir energía y movimiento entre dos sistemas
separados. Estos sistemas a menudo constan de dos componentes: el rotor y el estator. El rotor es la
parte móvil del acoplamiento, mientras que el estator es la parte fija. Los campos magnéticos
generados por el estator interactúan con el rotor a través del espacio, creando fuerzas que pueden
transferir movimiento o inducir corrientes eléctricas en el rotor. Esto permite la transmisión de energía
o información sin necesidad de contacto mecánico directo. Los acoplamientos magnéticos se utilizan
en una variedad de aplicaciones, desde la transmisión de potencia en maquinaria industrial hasta
sistemas de levitación magnética en trenes de alta velocidad. También son esenciales en la
medicina, donde se utilizan para la manipulación de objetos y herramientas en cirugía mínimamente
invasiva, aprovechando la capacidad de los campos magnéticos para actuar a distancia. En
resumen, los acoplamientos magnéticos son una aplicación innovadora de los principios
fundamentales de la interacción magnética y la inducción electromagnética. Estos dispositivos
permiten la transferencia eficiente de energía, información y movimiento a través de campos
magnéticos, eliminando la necesidad de contacto físico directo y abriendo un mundo de posibilidades
en campos tan diversos como la energía, la medicina y el transporte. Su comprensión y desarrollo
continuo son fundamentales para impulsar la tecnología y la ciencia en el futuro.
EQUIPO Y MATERIALES DE TRABAJO:
- Tablero de experimentación
- Manual de practicas
- Generador de funciones
- Voltímetro ca
- miliAmperimetro C.A
- Ohmetro
- Transformador lineal (0.64 kΩ – 48 kΩ)
PROCEDIMIENTO:
Circuito Serie:
1. Antes de conectar el circuito, con el ohmetro mida la resistencia interna de la bobina.
2. Con los instrumentos y los componentes construya el circuito de la figura 6.1. Enseguida ajuste el
generador de funciones para que proporcione una onda senoidal con frecuencia de 500 Hz, y con
el voltmetro verifique que su voltaje sea de 4 Vrms. Con el miliamperímetro mida la corriente que
circula por la bobina L11.
3. Para la bobina L22 repita los procedimientos 1 y 2.
4. Conecte las bobinas en modo serie-aditivo como se muestra en la figura 6.2(a) y repita el
procedimiento 2.
5. Conecte las bobinas en modo serie-sustractivo como se muestra en la figura 6.2(b) y repita el
procedimiento 2.
Figura 6.2(a) Conexión aditiva de dos bobinas mutuamente acopladas.
ANALISIS:
1. Con los resultados del procedimiento 1 2 y 3 y la ecuación teórica de la inductancia de una bobina.
Calcule las inductancias propias L11 y L22 del transformador lineal.
2. Con los resultados del procedimiento 4 y 5 calcule las inductancias serie-aditiva y serie-
sustractiva.
3. Con el resultado del análisis 2 calcule la inductancia mutua L-12- M = 0.25
(L serie-aditiva - L serie-sustractiva.)
4. Con los valores de las inductancias, propias y mutuas, calculadas y la ecuación teórica respectiva.
Calcule el valor del coeficiente de acoplamiento K.
HOJA DE RESULTADOS OBTENIDOS DEL PROCEDIMIENTO:
1)
La resistencia de la bobina L11 es de 50.1 Ohms
2)
La corriente es de 1.7 mA amperes rms
3)
La resistencia de la bobina L22 es de 64.9 Ohms
La corriente es de 0.68 μA amperes rms
4)
La corriente es de 0.92 μA amperes rms
5)
La corriente es de 0.54 μA amperes rms
