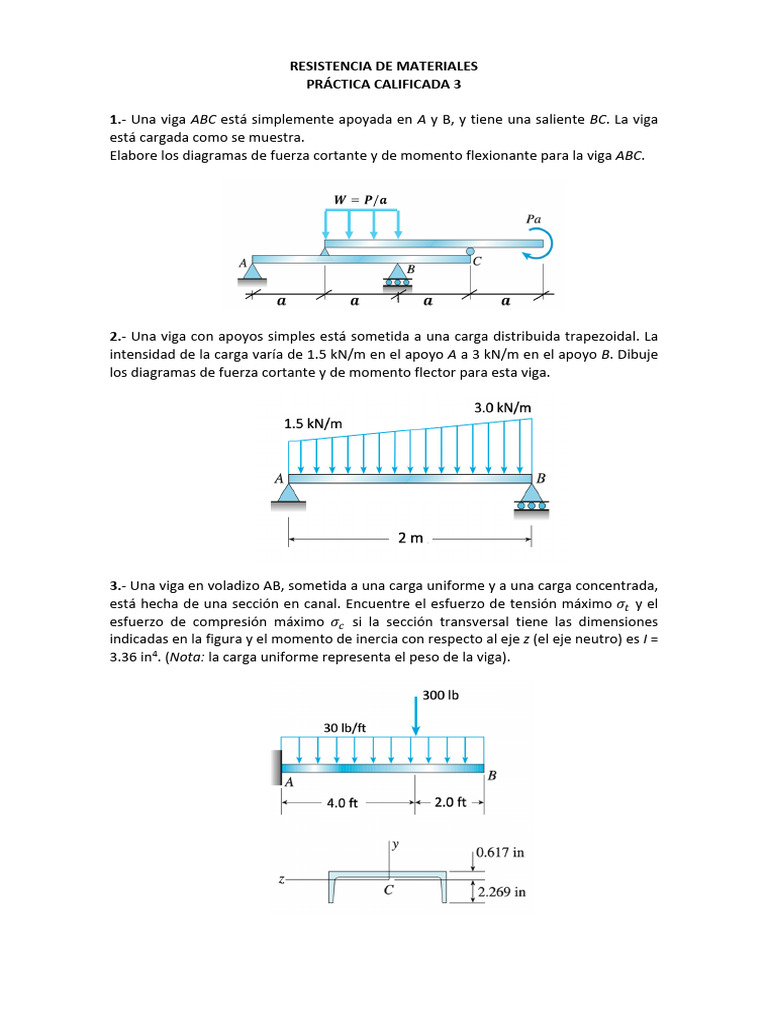

RESISTENCIA DE MATERIALES

PRÁCTICA CALIFICADA 3

1.- Una viga ABC está simplemente apoyada en A y B, y tiene una saliente BC. La viga
está cargada como se muestra.
Elabore los diagramas de fuerza cortante y de momento flexionante para la viga ABC.

2.- Una viga con apoyos simples está sometida a una carga distribuida trapezoidal. La
intensidad de la carga varía de 1.5 kN/m en el apoyo A a 3 kN/m en el apoyo B. Dibuje
los diagramas de fuerza cortante y de momento flector para esta viga.

3.- Una viga en voladizo AB, sometida a una carga uniforme y a una carga concentrada,
está hecha de una sección en canal. Encuentre el esfuerzo de tensión máximo 𝜎! y el
esfuerzo de compresión máximo 𝜎" si la sección transversal tiene las dimensiones
indicadas en la figura y el momento de inercia con respecto al eje z (el eje neutro) es I =
3.36 in4. (Nota: la carga uniforme representa el peso de la viga).
4.- Una viga ahusada en voladizo AB con longitud L tiene secciones transversales
cuadradas y soporta una carga concentrada P en el extremo libre. El ancho y la altura de
la viga varían linealmente desde hA en el extremo libre hasta hB en el extremo fijo.
a) Determine la distancia x desde el extremo libre A hasta la sección transversal con
esfuerzo de flexión máximo si hB = 4hA.
b) ¿Cuál es la magnitud 𝜎#á% del esfuerzo de flexión de mayor magnitud?
c) ¿Cuál es la razón entre el esfuerzo máximo y esfuerzo máximo en el
empotramiento B?
