Mobiliario

C/ Isla de Jamaica, 10
28034 Madrid
Madrid-España
Tel.: +34 91 358 18 18
$Y/DV1D]DUHQDV8UE/DV*DUGHQLDV
Fax: +34 91 358 05 67 6DQWLDJRGH6XUFR
madrid@floresvalles.com /LPD3HU~
7HO
www.floresvalles.com ZZZMVLQGXVWULDOFRPSH

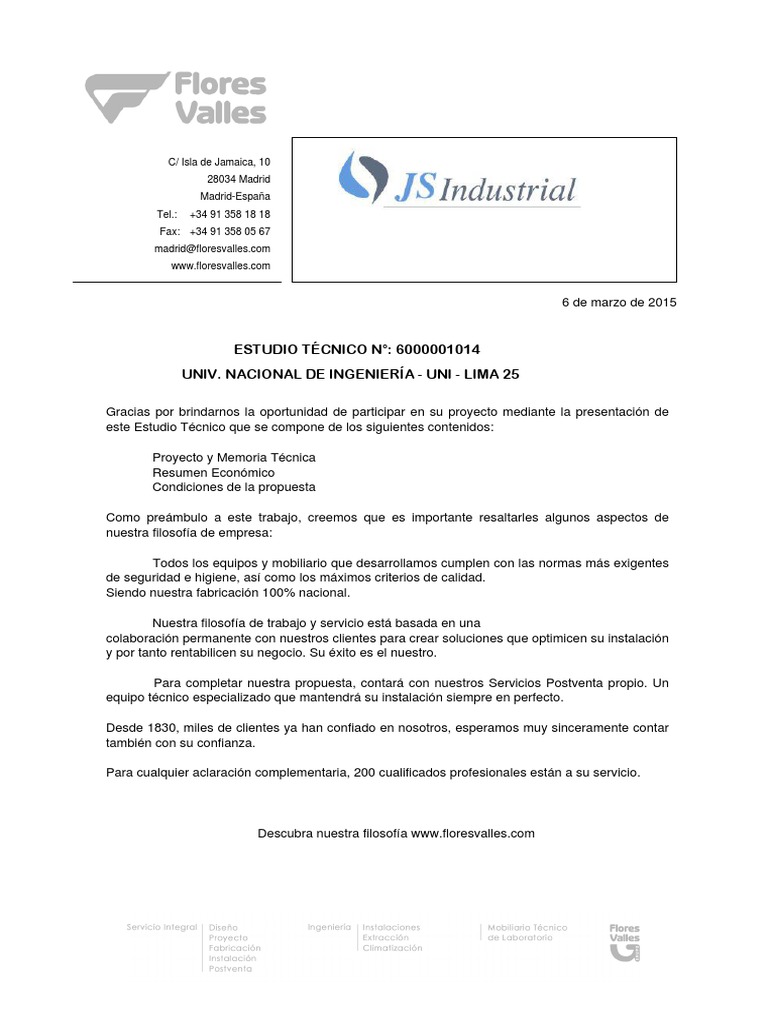

6 de marzo de 2015
ESTUDIO TÉCNICO N°: 6000001014

UNIV. NACIONAL DE INGENIERÍA - UNI - LIMA 25
Gracias por brindarnos la oportunidad de participar en su proyecto mediante la presentación de

este Estudio Técnico que se compone de los siguientes contenidos:
Proyecto y Memoria Técnica

Resumen Económico
Condiciones de la propuesta
Como preámbulo a este trabajo, creemos que es importante resaltarles algunos aspectos de
nuestra filosofía de empresa:
Todos los equipos y mobiliario que desarrollamos cumplen con las normas más exigentes
de seguridad e higiene, así como los máximos criterios de calidad.
Siendo nuestra fabricación 100% nacional.
Nuestra filosofía de trabajo y servicio está basada en una

colaboración permanente con nuestros clientes para crear soluciones que optimicen su instalación
y por tanto rentabilicen su negocio. Su éxito es el nuestro.
Para completar nuestra propuesta, contará con nuestros Servicios Postventa propio. Un
equipo técnico especializado que mantendrá su instalación siempre en perfecto.
Desde 1830, miles de clientes ya han confiado en nosotros, esperamos muy sinceramente contar
también con su confianza.
Para cualquier aclaración complementaria, 200 cualificados profesionales están a su servicio.
Descubra nuestra filosofía www.floresvalles.com

ZONA 01 : ALMACÉN 1
Pos. Cant. Descripción Importe

1 1 LCM-M - MESA MURAL DE 5050x750x720/900 mm.
2 AC-12-90-I - ARMADURA L=1200 H TAB=900 INICIAL
Módulo Armadura Inicial
1 AC-09-90-A - ARMADURA L=900 H TAB=900 ADICIONAL
Módulo Armadura Adicional
1 ARA-90 - RINCON ADAPTABLE H-900
Estructuras autoportantes con forma de "C" para apoyo de superficies de
trabajo y sistema para desplazamiento de muebles.
1 AT-90-750 - TAPA LATERAL MESA MURAL 750 (PULVERLAC)
Tapa lateral mesa
1 AT-72-750 - TAPA LATERAL (PULVERLAC)
Tapa lateral mesa
1 MD6-111-I - MUEBLE DESLIZANTE 1 PUERTA + 1 CAJÓN
Mueble metálico deslizante con puerta, cajón y entrepaño
1 MDB4-110-I - MUEBLE DESLIZANTE BAJO 1 PUERTA + CERRAD
Mueble metálico deslizante con puerta y entrepaño
1 MF9-220 - MUEBLE FREGADERO 2 PUERTAS
Mueble metálico para fregadero con 2 puertas
1 FG9-7-I - FREGADERO GRES 900X750 SENO+ESCURRIDOR
Fregadero de un seno y escurridor en gres antiácido de 900 x 750 mm. con reborde
perimetral
1 VPT-M-750 - PANTALLA TRESPA ALTURA 360 MM.
Pantalla de trespa altura 360 mm. para Mesa de altura 900 a 720 mm.
1 VPT-T-X - PANTALLA DE PROTECCIÓN LATERAL ANTISALPI
Pantalla de protección trasera antisalpicaduras, en Trespa
1 LGT-M110-FC - GRIFO MONOMANDO DE SOBREMESA
Grifo monomando de sobremesa
1 LGT-3130-LO - LAVAOJOS EMERGENCIA DE SOBREMESA 2
CAÑOS
LAVAOJOS DE EMERGENCIA DE SOBREMESA, CON 2 CAÑOS
5 N-2-6-108 - CONJUNTO CANALETA 2 USA 125 V
2 Tomas USA 125 V.
1 N-2-6-34 - CONTENEDOR VACIO RJ45 COMPATIBILIDAD IBM
Mecanismo contenedor para RJ45 compatibilidad IBM
1 GE-X-CP - CANALETA DE PVC RAL 9006 DE 50X100
PRECIO 10,393.73 x 1,00 = $ 10,393.73
6000001014
2
2 5 LCM-M - ARMARIO DE SEGURIDAD DE 600x615x1986 mm.
5 MSA-C-1P - ARMARIO SEGUR.ASECOS MOD. VBF.196.60/-G
Dim.: 600 x 615 x 1.968 mm.
Armario de seguridad con resistencia al fuego según Norma UNE EN-14470-1
(Tipo 90/90 minutos de resistencia al fuego), con puerta batiente apto
para el almacenamiento de líquidos inflamables en lugares de trabajo.
Cumple con los requisitos exigidos por la APQ-MIE-ITC-1 publicados en el
R.D.379/2001 y las modificaciones indicadas en el R.D. 105/2010.
Estructura:
- Cuerpo exterior metálico con revestimiento plástico en RAL 7035 (gris
claro) o RAL 1004 (amarillo seguridad).
- Relleno aislante compuesto de varias capas de materiales ignífugos.
- Juntas intumescentes para cierre de huecos y espacios.
- Superficies interiores con recubrimiento de material plástico de alta
resistencia a los productos químicos, a los impactos y a los arañazos.
- Juntas de labio perimetrales para evitar la salida de vapores.
- 4 pies integrados en el suelo del armario para facilitar su
nivelación.
- Toma de tierra de serie en el techo de los armarios.
- Los mecanismos de cierre y los elementos de seguridad del armario se
encuentran fuera del compartimento de almacenamiento.
Uso, Cerradura y Mecanismo de bloqueo:
- Suave pistón neumático de amortiguación de cierre de la puerta.
- Puerta batiente con robusta asa de apertura en acero cromado.
- Incluye cerradura con bombín y llave adaptable a la llave maestra del
edificio.
- La puerta se bloquea, en caso de incendio, a una temperatura más. De
50ºC.
Dotación:
- 3 Bandejas ajustables en altura (intervalos de 32 mm., con capacidad
de carga de 75 kg.), aseguradas contra vuelco y tracción.
- 1 Cubeto de recogida de vertidos desmontable (volumen 22 litros), con
perfiles de labio en 3 lados.
- 1 Bandeja perforada para cubeto que permite ubicar envases en el
cubeto.
Ventilación:
- Conducto de ventilación (NW 75, Ø 75 mm.), integrado en el techo del
armario.
- Conducto de extracción colocado en el panel lateral y sobre el cubeto
de recogida.
- Circulación de aire en diagonal para un óptimo flujo de aire en el
armario.
Documentación:
- Certificado de ensayo de tipo y resistencia al fuego según UNE EN
14470-1.
- Certificado de seguridad de producto.
6000001014
3
- Certificado de conformidad CE (incluyendo la Directiva 94/9/EC (ATEX),
marcado CE II 2G T6).
- Certificado externo de Control de Calidad.
- Certificado ISO 9001 del fabricante.
5 2000000016 - SISTEMA VENTILACION S/CONTROL REF.14218
SISTEMA DE VENTILACION SIN CONTROL DEL AIRE DE SALIDA REF.14218
5 LX-X-TUB - TUBERIA FLEXIBLE DE Ø100 MM.
Fabricada en PVC, para conexiones con boquillas adaptadoras.
PRECIO 6,250.89 x 5,00 = $ 31,254.45

5 MAB-60-I - ARMARIO DE ACIDOS Y BASES
Dim.: 600 x 580 x 2.000 mm.
Construcción:
En acero cincor laminado en frío calidad ST-32, según norma DIN-17140,
con espesor de 1,5 mm. en dinteles y 0,8 mm. en tapas, puertas, etc.
La protección se realiza mediante recubrimiento orgánico de resinas
epoxi-poliéster.
Las puertas de los muebles están fabricadas en forma de petaca con
doble pared y relleno de material insonorizado.
Bisagra en puertas con apertura a 270 grados.
Compuesto de 2 cuerpos independientes con puertas abatibles de apertura
a 270 grados y cerraduras individuales:
Cuerpo Superior para Ácidos:
Llevará incorporado 3 cajones monopiezas en polipropileno para evitar
derrames, fácilmente desmontables para su limpieza.
Cuerpo Inferior para Bases:
derrames, fácilmente desmontable para su limpieza.
Extracción:
Conexión para tubería de extracción de 75 mm. de diámetro.
Debe ser conectada a un sistema de extracción de tiro forzado en la
instalación.
La no conexión a una extracción forzada elimina la garantía del
producto.
5 LVG-I-SEP - SOPORTE EXTRACTOR PARA PARED
Soporte extractor para pared
5 LE1-M36 - ARRANCADOR PARO-MARCHA PARA MOTOR
Arrancador marcha-paro
5 QM-M75-II220 - MOTOR M-75 II-220V 1500rpm Pos.? Hz.?
6000001014
4
PRECIO 5,786.44 x 5,00 = $ 28,932.20
4 4 MV-12-P - ARMARIO VITRINA PUERTAS

ARMARIO VITRINA DE 1.200 x 450 x 2.000 mm.
Construido totalmente en acero con recubrimiento orgánico de resinas epoxi poliéster.
Cuerpo superior e inferior con puertas de acero y entrepaños de gran robustez regulables en altura.
Ambos cuerpos están dot
PRECIO 3,259.70 x 4,00 = $ 13,038.80
ZONA 03 : ALMACÉN 2

11 1 LCM-M - MESA MURAL DE 5400x750x900 mm.
Módulo Armadura Adicional librando obstáculo
Tapa lateral mesa
1 LT-X-75-TGP - TABLERO TRESPA TOPLAB PLUS DE 20 MM.
TABLERO TRESPA TOPLAB PLUS DE 20 mm. DE X/750 mm.
1 MD6-111-D - MUEBLE DESLIZANTE 1 PUERTA + 1 CAJÓN
1 MD9-221 - MUEBLE DESLIZANTE 2 PUERTAS + 1 CAJÓN
Mueble metálico deslizante con dos puertas, cajón y entrepaño
1 FG9-7-D - FREGADERO GRES 900X750 SENO+ESCURRIDOR
perimetral
CAÑOS
2 Tomas USA 125 V.
6000001014
5
PRECIO 14,938.36 x 1,00 = $ 14,938.36
12 3 LCM-FIF - MESA DE TUBO DE 1.200x750x900mm

3 ARM-TUB-2P - ARMADURA DE TUBO 2 PUENTES
3 LT-X-Y-TG6 - TABLERO TOPLAB BASE 6mm
3 KIT-4RUEDAS - KIT DE 4 RUEDAS
KIT DE 4 RUEDAS (DOS CON FRENO Y DOS SIN FRENO)
PRECIO 1,757.07 x 3,00 = $ 5,271.21
13 1 EUN-EKT242050 - ESTANTERIA EUN EKT242050

CONJUNTO ESTANTERIA DE EUN DE 2390x500x2000 mm MOD. EKT242050
PRECIO 1,190.70 x 1,00 = $ 1,190.70

ESTANTERIA EUN EKT122050
PRECIO 661.19 x 1,00 = $ 661.19

PRECIO 3,259.70 x 8,00 = $ 26,077.60
ZONA 05 : ACONDICIONAMIENTO DE REACTIVOS

6000001014
6
Tapa lateral mesa
1 PMN - CONJUNTO PERFILES PARED
2 GES-15-30 - ESTANTE MURAL 1500X300 MM.
Estante de 1.500 mm.
Estantes superiores de gran capacidad. Con marco metálico de sujeción
para grandes pesos y perfil frontal antichoques. Tope trasero de 30 mm.
de altura y cartelas de alta resistencia para regulación de altura.
Fondo 300mm.
1 LT-X-75-GK20 - TABLERO DE GRES KERAMCHEMIE, COLOR GRIS
TABLERO DE GRES SYSTEMCERAM, COLOR GRIS RAL-7030, DE 20 mm. DE
ESPESOR, SIN REBORDE, DE X/750 mm.
1 FG9-7-I - FREGADERO GRES 900X750 SENO+ESCURRIDOR
perimetral
1 VPT-L-750 - PANTALLA TRESPA PROTECCIÓN LATERAL
Pantalla de protección lateral antisalpicaduras, en Trespa
CAÑOS
2 Tomas USA 125 V.
1 MB-90-90-S - MESA BALANZAS ALTA
MESA DE BALANZAS 900x750x900 mm.
Lleva incorporada una zona antivibratoria fabricada con una gran masa
montada sobre amortiguadores elásticos y rematada con un tablero de
granito de 480 x 390 mm.
La zona antivibratoria está rodeada por un mueble fabricado en acero
laminado en frío con recubrimiento de pintura epoxi-poliéster.
6000001014
7
PRECIO 18,458.15 x 1,00 = $ 18,458.15
22 1 VA150810 - VITRINA DE GASES VA150810

1 VA150810A1 - CUERPO INFERIOR DE ARMADURA
- Tapa tuberías trasero para acceso a conexiones de fontanería
- Con pies reguladores para nivelación.
1 VA150810B2 - CUERPO SUPERIOR CABINA ADIPROL
Cuerpo alto de doble pared lateral de acero electrocincado con cabina
interior recubierta en ADIPROL ® (gran resistencia química) y exterior
con pintura epoxy polimerizada en horno.
- Alta resistencia química y resistencia al fuego A2s1d0.
- Diseño aerodinámico con superficies anguladas alrededor de la
guillotina que favorecen el flujo de aire hacia el interior.
- Dispositivo de protección frente a la sobrepesión en techo.
- Sistema para la recogida de condensaciones.
- Con posibilidad para incorporar 10 grifos y 6 enchufes en columnas
frontales desmontables.
- Conexión al sistema de extracción de 250 mm. de diámetro.
- Nivel de iluminación interior superior a 500lux. Protección IP65.
- Paneles laterales exteriores desmontables.
1 VA150810C1 - TABLERO DE GRES, CON REBORDE PERIMETRAL
1 VA150810D2 - GUILLOTINA CON UN CRISTAL FIJO
1 VA150810E4 - SISTEMA DE SEGURIDAD VC
Sistema de control VAV (caudal variable) con las siguientes funciones:
- Regulación automática y continúa del caudal de aspiración, en función
de la abertura de la guillotina con válvula motorizada
- Botón de marcha-paro de motor.
- Botón de encendido de luminaria.
- Indicación visual del nivel de aspiración.
- Alarma luminosa y acústica por falta de aspiración.
- Alarma luminosa y acústica por exceso de temperatura en el interior de
la vitrina.
- Aviso luminoso y acústico por abertura excesiva de guillotina.
- Conexión para calibrado y configuración del panel de control.
- Botón Reset.
- Display informativo de funcionamiento de la vitrina con mensajes de
texto ( fallo eléctrico, apertura excesiva de guillotina, etc,...).
- Incluye sistema SAI ante cortes en el suministro eléctrico.
- Botón de extracción máxima (Vmax)
1 VA150810GAGUA1 - GRIFO AGUA CON CIERRE CERÁMICO
Grifo agua
1 VA150810GVACIO - GRIFO DE VACÍO 1000 HASTA 1 MBAR
Grifo vacío regulación fina. - Acceso remoto; toma en el interior de la vitrina de gases.
6000001014
8
1 VA150810J2 - PROTECCIÓN ELÉCTRICA (IIIX220)
Protección eléctrica para motor de aspiración IIIX220V.
4 VA150810K3 - ENCHUFE AMERICANO VITRINA VA150810
1 VA150810V1 - SOPORTES DE EMBARRADO
1 VA150810V8 - ILUMINACIÓN DE EMERGENCIA
Iluminación de emergencia dotado de una bateria auxiliar.
1 LVG-I-TF-X-250 - TUBERÍA FLEXIBLE EN PVC DE Ø 250 MM.
Tubería flexible en PVC de Ø 250 mm. y 2000 mm. Largo
1 M-200-VG - MOTOR MOD. M-200-VG IIIx380V 50Hz Pos
Motor III 50 Hz y 0,55 kw a 1500 r.p.m. Diámetro entrada 250 mm.
Diámetro salida 200 mm
1 N-11-2-08 - TUBERIA ESTANCA PARA VITRINA DE GASES
Tubería estanca en PVC, long. 1.500 mm.
PRECIO 22,160.93 x 1,00 = $ 22,160.93
23 1 LCM-M - ARMARIO DE ALMACENAMIENTO AA/BB

Dim.: 600x615x1986mm
1 MAB-60-D - ARMARIO ACIDOS Y BASES
ARMARIO DE ACIDOS Y BASES DE 600x580x2000 mm.Construcción:
En acero cincor laminado en frío calidad ST-32, según norma DIN-17140, con espesor de
1,5 mm. en dinteles y 0,8 mm. en tapas, puerta
La protección se realiza mediante recubrimiento orgániConstrucción:
En acero cincor laminado en frío calidad ST-32, según norma DIN-17140, con espesor de
1,5 mm. en dinteles y 0,8 mm. en tapas, puerta
La protección se realiza mediante recubrimiento orgánico de resinas epoxi-poliéster.
Las puertas de los muebles están fabricadas en forma de petaca con doble pared y relleno
de material insonorizado.
Compuesto de 2 cuerpos independientes con puertas abatibles de apertura a 270 grados y
cerraduras individuales:
Llevará incorporado 3 cajones monopiezas en polipropileno para evitar derrames, fácilmente
desmontables para su limpieza.//Cuerpo In
6000001014
9
PRECIO 5,786.44 x 1,00 = $ 5,786.44
ZONA 07 : OFICINA 2

2 FG6-7 - FREGADERO EN GRES 600X750 UN SENO
Fregadero de un seno en gres antiácido de 600 x 750 mm. con reborde perimetral
2 Tomas USA 125 V.
PRECIO 12,253.73 x 1,00 = $ 12,253.73

6000001014
10
1 LT-X-Y-TG6 - TABLERO TOPLAB BASE 6mm
1 KIT-4RUEDAS - KIT DE 4 RUEDAS
KIT DE 4 RUEDAS (DOS CON FRENO Y DOS SIN FRENO)
PRECIO 1,757.07 x 1,00 = $ 1,757.07

Dim.: 600 x 615 x 1.968 mm.
Estructura:
nivelación.
edificio.
50ºC.
Dotación:
cubeto.
Ventilación:
armario.
6000001014
11
de recogida.
armario.
Documentación:
14470-1.
PRECIO 6,250.89 x 1,00 = $ 6,250.89
34 1 LCM-M - ARMARIO DE ALMACENAMIENTO DE AA/BB

Dim.: 600x615x1986mm
Dim.: 600 x 580 x 2.000 mm.
Construcción:
epoxi-poliéster.
Extracción:
instalación.
6000001014
12
producto.
PRECIO 5,786.44 x 1,00 = $ 5,786.44
35 1 LCM-M - MESA MURAL BAJA DE 4300x750x720 mm.

1 AC-09-72-AC - ARMADURA ADIC.Y S/COLUMNA 900X750X720 H
Conjunto rincón adaptable
Tapa lateral mesa
1 LT-X-75-PG - TABLERO FORMICA GRIS POST-FORMADA 30 MM.
TABLERO FORMICA GRIS POST-FORMADA 30 mm. DE X/750 mm.
1 MDB4-110-I - MUEBLE DESLIZANTE BAJO 1 PUERTA + CERRAD
Mueble metálico deslizante con puerta y entrepaño
1 MDB4-103 - MUEBLE DESLIZANTE BAJO 3 CAJONES
Mueble metálico deslizante con 3 cajones
2 Tomas USA 125 V.
PRECIO 6,249.16 x 1,00 = $ 6,249.16
36 1 LCM-M - CONJUNTO DE MUEBLES SUPERIORES MOD. MS-4

2 MS-400 - MUEBLE SUPERIOR ABIERTO
MUEBLE SUPERIOR DE 1500x370x750 mm.
Construido en acero laminado en frío calidad DC-01 con recubrimiento orgánico de resina
epoxi-poliéster.
6000001014
13
Altura de 750 mm. para gran capacidad.
PRECIO 1,798.62 x 1,00 = $ 1,798.62
ZONA 09 : LABORATORIO A

41 1 LCM-C - MESA CENTRAL DE 6050x1500x900 mm.
Módulo Armadura Inicial.

Tapa lateral mesa
1 G2C-12-I - GALERIA CENTRAL INICIAL DE 1200 MM.
Galería de Servicios Central
2 G2C-12-A - GALERIA CENTRAL ADICIONAL DE 1200 MM.
3 GPC-12-12-9 - PANEL CENTRAL 200 MM. DE 1200X900 MM.
Panel frontal Central, de 1.200 mm.
6 GES-12-22 - ESTANTE CENTRAL 1200X225 MM.
Fondo 225mm.
Fondo 225mm.
1 GBC-I - GALERIA BAJANTE CENTRAL INICIAL
Bajante central de instalaciones con paneles desmontables.
2 LT-X-67-TGP - TABLERO TRESPA TOPLAB PLUS COLOR GRIS
TABLERO TRESPA TOPLAB PLUS 20 mm. DE X/675 mm.
6000001014
14
1 MFC-220-1500 - MUEBLE FREGADERO 2 PUERTAS CABECERA
Mueble metálico para fregadero para mesa central
1 FP-DI-1500 - FREGADERO POLIP. 1 SENO+2 ESCURRIDORES
Fregadero de seno y dos escurridores en polipropileno de una sola pieza con reborde
perimetral
1 99-5-J5 - ESCURRIDOR KARTELL MOD.213
Escurridor de Matraces
Constituido con una plancha de poliestireno de 4 mm. de grosor y moldeada de una sola
pieza.
Dispone de 72 terminales desmontables.
1 VPT-CE-1500-1 - PANTALLA TRESPA PROTECCIÓN ANTISALPIC.
Pantalla de protección antisalpicaduras en Trespa
8 LGT-3731-G - GRIFO GAS CON UNA BOCA, A PANEL
Grifo de panel frontal para gas con una boca, con cierre cerámico.
8 LGT-741-V - GRIFO PANEL PARA VACIO CON UNA BOCA
Grifo de panel frontal para vacío con una boca
8 N-2-6-52 - CONJUNTO PANEL 4 USA 125 V
4 Bases USA 125 V.
PRECIO 32,515.24 x 1,00 = $ 32,515.24


Tapa lateral mesa
6000001014
15
Fondo 225mm.
Fondo 225mm.
perimetral
pieza.
4 Bases USA 125 V.
6000001014
16
PRECIO 32,515.24 x 1,00 = $ 32,515.24


Tapa lateral mesa
Fondo 225mm.
Fondo 225mm.
6000001014
17
perimetral
pieza.
4 Bases USA 125 V.
PRECIO 32,515.24 x 1,00 = $ 32,515.24


Tapa lateral mesa
2 Tomas USA 125 V.
6000001014
18
PRECIO 10,715.13 x 1,00 = $ 10,715.13

1 AC-09-90-AC - ARMADURA ADIC.Y S/COLUMNA 900X750X900 H
1 MD6-104 - MUEBLE DESLIZANTE 4 CAJONES
2 Tomas USA 125 V.
PRECIO 16,443.94 x 1,00 = $ 16,443.94

1 AT-90 - TAPAJUNTAS CIERRE H-900
Tapajuntas cierre adaptable
6000001014
19

2 Tomas USA 125 V.
PRECIO 9,073.55 x 1,00 = $ 9,073.55
ZONA 11 : LABORATORIO B


Tapa lateral mesa
Fondo 225mm.
6000001014
20
Fondo 225mm.
perimetral
pieza.
4 Bases USA 125 V.
PRECIO 34,854.83 x 1,00 = $ 34,854.83


Tapa lateral mesa
6000001014
21
Fondo 225mm.
Fondo 225mm.
perimetral
pieza.
6000001014
22
4 Bases USA 125 V.
PRECIO 34,854.83 x 1,00 = $ 34,854.83

Tapa lateral mesa
2 Tomas USA 125 V.
PRECIO 11,991.27 x 1,00 = $ 11,991.27

6000001014
23
PRECIO 3,259.71 x 2,00 = $ 6,519.42

Tapa lateral mesa
2 Tomas USA 125 V.
PRECIO 8,490.50 x 1,00 = $ 8,490.50

Dim.: 600 x 615 x 1.968 mm.
Estructura:
nivelación.
6000001014
24
edificio.
50ºC.
Dotación:
cubeto.
Ventilación:
armario.
de recogida.
armario.
Documentación:
14470-1.
PRECIO 6,250.89 x 1,00 = $ 6,250.89

Dim.: 600 x 580 x 2.000 mm.
Construcción:
6000001014
25
epoxi-poliéster.
Extracción:
instalación.
producto.
PRECIO 5,786.44 x 1,00 = $ 5,786.44
58 1 LCM-M - MESA MURAL DE 7300x750x720/900 mm.

Tapa lateral mesa
1 LT-X-75-PG - TABLERO FORMICA GRIS POST-FORMADA 30 MM.
TABLERO FORMICA GRIS POST-FORMADA 30 mm. DE X/750 mm.
6000001014
26
1 MDB4-103 - MUEBLE DESLIZANTE BAJO 3 CAJONES
2 Tomas USA 125 V.
PRECIO 16,210.23 x 1,00 = $ 16,210.23
59 1 LCM-M - CONJUNTO DE MUEBLES SUPERIORES MOD. MS-4

2 MS-400 - MUEBLE SUPERIOR ABIERTO
MUEBLE SUPERIOR DE 1500x370x750 mm.
Construido en acero laminado en frío calidad DC-01 con recubrimiento orgánico de resina
epoxi-poliéster.
Altura de 750 mm. para gran capacidad.
PRECIO 1,798.62 x 1,00 = $ 1,798.62
ZONA 13 : ÁREAS DE SERVICIOS COMUNES

2 LT-X-75-AI - TABLERO INOX. 1 MM. CON FRENTE DE 40 MM.
TABLERO INOX. 1 mm. CON FRENTE DE 40 mm. DE X/750 mm.
2 Tomas USA 125 V.
6000001014
27
PRECIO 6,434.34 x 1,00 = $ 6,434.34
72 1 LCM-FIF - MESA DE TUBO DE 2.400x1.200x900mm

2 LT-X-Y-AI - TABLERO INOX. 1 MM. CON FRENTE DE 40 MM.
TABLERO INOX. 1 mm. CON FRENTE DE 40 mm. DE X/Y mm.
2 Tomas USA 125 V.
PRECIO 5,424.34 x 1,00 = $ 5,424.34

2 Tomas USA 125 V.
PRECIO 6,434.34 x 1,00 = $ 6,434.34

6000001014
28
2 Tomas USA 125 V.
PRECIO 8,698.40 x 1,00 = $ 8,698.40
75 1 LCM-M - MESA MURAL DE 2.800x750x900mm

1 LP-X-AI1 - PETO INOX., ALTURA 100 MM.
PETO INOX., ALTURA 100 mm., DE X mm.
1 FI12-7 - FREGADERO INOX. 1200X750 2 SENOS
Fregadero de 2 senos en acero inoxidable 1,5 mm. de 1.200 x 750 mm. con reborde
perimetral
1 S-VA-07-07 - GRIFO DUCHA ECHTERMANN 6634
PRECIO 8,720.12 x 1,00 = $ 8,720.12

ESTANTERIA EUN EKT122050
PRECIO 661.19 x 1,00 = $ 661.19
77 4 VA180810 - VITRINA DE GASES VA180810

VITRINA DE GASES VA 180 810 ADAPTA
Dim:1800x810x2500 mm.
4 VA180810A1 - CUERPO INFERIOR DE ARMADURA
Cuerpo inferior de armadura, recubierta con pintura epoxy polimerizada en horno. - Tapa
tuberías trasero para acceso a conexiones de
- Con pies reguladores para nivelación.
4 VA180810B2 - CUERPO SUPERIOR CABINA ADIPROL
Cuerpo alto de doble pared lateral de acero electrocincado con cabina
6000001014
29
interior recubierta en ADIPROL ® (gran resistencia química) y exterior
con pintura epoxy polimerizada en horno.
- Alta resistencia química y resistencia al fuego A2s1d0.
- Diseño aerodinámico con superficies anguladas alrededor de la
guillotina que favorecen el flujo de aire hacia el interior.
- Dispositivo de protección frente a la sobrepesión en techo.
- Sistema para la recogida de condensaciones.
- Con posibilidad para incorporar 10 grifos y 6 enchufes en columnas
frontales desmontables.
- Conexión al sistema de extracción de 250 mm. de diámetro.
- Nivel de iluminación interior superior a 500lux. Protección IP65.
- Paneles laterales exteriores desmontables.
4 VA180810C1 - TABLERO DE GRES, CON REBORDE PERIMETRAL
Tablero de gres, con reborde perimetral para la contención de vertidos y pileta ovalada en
gres
4 VA180810D2 - GUILLOTINA CON UN CRISTAL FIJO
Guillotina con un cristal fijo de máxima visibilidad. -Cristal securizado.
4 VA180810E4 - SISTEMA DE SEGURIDAD VC
Sistema de control VAV (caudal variable) con las siguientes funciones:
- Regulación automática y continúa del caudal de aspiración, en función
de la abertura de la guillotina con válvula motorizada
- Botón de marcha-paro de motor.
- Botón de encendido de luminaria.
- Indicación visual del nivel de aspiración.
- Alarma luminosa y acústica por falta de aspiración.
- Alarma luminosa y acústica por exceso de temperatura en el interior de
la vitrina.
- Aviso luminoso y acústico por abertura excesiva de guillotina.
- Conexión para calibrado y configuración del panel de control.
- Botón Reset.
- Display informativo de funcionamiento de la vitrina con mensajes de
texto ( fallo eléctrico, apertura excesiva de guillotina, etc,...).
- Incluye sistema SAI ante cortes en el suministro eléctrico.
- Botón de extracción máxima (Vmax)
4 VA180810GAGUA1 - GRIFO AGUA CON CIERRE CERÁMICO
Grifo agua
4 VA180810GVACIO - GRIFO DE VACÍO 1000 HASTA 1 MBAR
Grifo vacío regulación fina. - Acceso remoto; toma en el interior de la vitrina de gases.
4 VA180810J2 - PROTECCIÓN ELÉCTRICA (IIIX220V)
16 VA180810K3 - ENCHUFE AMERICANO VITRINA VA180810
4 VA180810V1 - SOPORTES DE EMBARRADO
Soportes de embarrado en paneles posteriores.
4 VA180810V8 - ILUMINACIÓN DE EMERGENCIA
Iluminación de emergencia dotado de una bateria auxiliar.
4 LVG-I-TF-X-250 - TUBERÍA FLEXIBLE EN PVC DE Ø 250 MM.
6000001014
30
Tubería flexible en PVC de Ø 250 mm. y 2000 mm. Largo
4 M-200-VG - MOTOR MOD. M-200-VG IIIx380V 50Hz Pos
Motor III 50 Hz y 0,55 kw a 1500 r.p.m. Diámetro entrada 250 mm.
Diámetro salida 200 mm
4 N-11-2-08 - TUBERIA ESTANCA PARA VITRINA DE GASES
Tubería estanca en PVC, long. 1.500 mm.
PRECIO 23,381.50 x 4,00 = $ 93,526.00

Fondo 225mm.
2 LT-X-60-TGP - TABLERO TRESPA TOPLAB PLUS 20 MM.
perimetral
1 VPT-C-1350 - PANTALLA TRESPA FREGADERO 1350
CAÑOS
4 Bases USA 125 V.
6000001014
31
PRECIO 14,266.19 x 1,00 = $ 14,266.19
ZONA 15 : SALA DE EQUIPOS ESPECIALES

Tapa lateral mesa
2 Tomas USA 125 V.
PRECIO 5,869.49 x 1,00 = $ 5,869.49
6000001014
32
RESUMEN ECONÓMICO
ZONA 01 : ALMACÉN 1 $ 83,619.18

ZONA 03 : ALMACÉN 2 $ 48,139.06
ZONA 05 : ACONDICIONAMIENTO DE REACTIVOS $ 46,405.52
ZONA 07 : OFICINA 2 $ 34,095.91
ZONA 09 : LABORATORIO A $ 133,778.34
ZONA 11 : LABORATORIO B $ 126,757.03
ZONA 13 : ÁREAS DE SERVICIOS COMUNES $ 144,164.92
ZONA 15 : SALA DE EQUIPOS ESPECIALES $ 5,869.49
TOTAL NETO MATERIAL $ 622,829.45
INCLUYE:
$ 46,405.52
EMPAQUE
GARANTIA 1 AÑO
TRANSPORTE
MONTAJE
TENDIDO Y CONEXIONES
IMPORTE TOTAL OFERTA CIF $ 622,829.45
6000001014
33
CONDICIONES DE LA PROPUESTA
El presente Estudio Técnico está desarrollado de acuerdo a las siguientes condiciones:
FORMA DE PAGO
• 30% Adelanto con OC
• 50% Con entrega de mobiliario
• 20% Al finalizar montaje
/RVSUHFLRVRIHUWDGRVVRQHQ'yODUHV\HOLQFRWHUPFRWL]DGRHV&,)&$//$2
(OVHFWRUGH(GXFDFLyQHVWiH[RQHUDGRGHOSDJRGHORVGHUHFKRVDUDQFHODULRV,*9H,30VHJ~QDQH[R
,,GHO'61()SXEOLFDGRHO2&7<'61()SXEOLFDGRHO(1(
/DUHVSRQVDELOLGDGGHOWUDQVSRUWHGHORVELHQHVDVtFRPRODLQWHJULGDGGHORVPLVPRVKDVWDODUHFHSFLyQ
IRUPDOHVWDUiDFDUJRGHOSURYHHGRU
ࣅ/DVFRQGLFLRQHVGHHQWUHJDTXHDSOLFDSDUDODSUHVHQWHFRWL]DFLyQHV,1&27(50&,)&$//$2
$VLPLVPRHOSURYHHGRUVHUiTXLHQUHDOLFHORVWUiPLWHV\VROYHQWHWRGRVORVJDVWRVFRQFHUQLHQWHVDOD
QDFLRQDOL]DFLyQGHORVELHQHVGHVFULWRVHQHO(VWXGLR7pFQLFR1DGLFLRQDOPHQWHDHOORHO
FOLHQWHEULQGDUiWRGDVODVIDFLOLGDGHV\SHUPLVRVFRUUHVSRQGLHQWHVSDUDODQDFLRQDOL]DFLyQGHORVELHQHV
GARANTÍA
Los equipos incluidos en el Estudio Técnico tendrán una garantía de un año desde la fecha de recepción
de los mismos.
Esta garantía incluye:
• Desplazamiento del personal técnico.
• Mano de obra de las intervenciones.
• Piezas de repuesto.
Esta garantía no ampara el mal trato de los equipos, las averías producidas por una manipulación
inadecuada de los mismos, la escasez de limpieza, uso de la fuerza, robo o averías ocasionadas por falta
de red o por reparaciones no realizadas por el SERVICIO TÉCNICO OFICIAL.
NORMAS DE ENVÍO
A confirmar en caso de aceptación.
EXCLUSIONES
Quedan excluidos del presente Estudio Técnico los tendidos de redes eléctricas, redes de voz y datos,
fontanería en general, gas, vacío, vapor, aire, gases técnicos, etc. hasta los laboratorios.
Incluye tendido y conexionado dentro del laboratorio desde la preinstalación en suelo o techo según deje
realizado la propiedad.
Igualmente quedan excluidos los conductos de extracción de PVC rígido o polipropileno hasta los
laboratorios, de vitrinas de gases, armarios de seguridad, armarios de ácidos y bases, campanas de
extracción, campanas de absorción atómica, etc., así como la línea eléctrica de maniobra de sus motores.
Se considera también excluido: obra civil en general, apertura y cierre de huecos, andamios y medios de
elevación, documentación y tramitación (honorarios de proyectos), con sus derechos de legalizaciones,
Colegio de Ingenieros, Delegación de Industria, Ayuntamiento, etc al igual que todo lo no especificado
expresamente en este Estudio Técnico.
6000001014
34
DEVOLUCIONES
Cualquier devolución que pudiera producirse de los equipos incluidos en este Estudio Técnico (tanto los
que no sean objeto de nuestra fabricación como aquellos fabricados a medida para la instalación),
deberán realizarse antes de la finalización del montaje. El cliente deberá notificar la devolución por escrito
y será por cuenta suya el coste de la misma (desmontaje, traslado, etc.)
No se admitirán devoluciones de equipos usados o sin sus embalajes originales.
INGENIERÍA
INGENIERÍA DE OBRA:
Realización de planos de instalaciones y servicios:
- Planos de tabiquería y huecos.

- Planos de servicios de fontanería y fluidos.
- Planos de servicios eléctricos.
Replanteo de servicios en obra.
Seguimiento y coordinación de obra. Asistencia de personal especializado a las reuniones de obra

relacionadas con la instalación.
Asesoramiento en el uso correcto de los equipos instalados.
MONTAJE Y PUESTA EN MARCHA:
Montaje en obra de los equipos, incluyendo:
- Traslado y descarga del material en el lugar de recepción definido por el Cliente.
- Montaje de los equipos en su ubicación. Este montaje se llevará a cabo por personal especializado.
- Puesta en marcha de los equipos y comprobaciones previas a su uso.
CONEXIONES
Contempla la conexión de grifos, mecanismos eléctricos, etc. (a excepción de voz y datos y gases
técnicos), a los tendidos de redes, que deberán estar situados a una distancia inferior a un metro de cada
punto a conexionar.
AGUA:
Esta conexión se realizará a través de tubería de cobre de 8 y 10 mm. de diámetro, estirado en frío sin
soldadura, según Norma UNE-EN 105719-96, con accesorios del mismo material soldado según Norma
DIN-EN-ISO 9002 - EN 29002.
GAS:
DIN-EN-ISO 9002 - EN 29002.
AIRE:
6000001014
35
DIN-EN-ISO 9002 - EN 29002.
ELECTRICIDAD:
Mediante tubería semi-rígida o canaleta de PVC y cable de 2 y 4 mm. de sección.
DESAGÜES:
Mediante tubería de PVC de 40 mm. de diámetro hasta los desagües. Incluye un número de sifones
proporcional al número de desagües.
VALIDEZ
90 días
Atentamente,
Luis Guevara
Gerente General
JS Industrial SAC
6000001014
36

Mobiliario

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Mobiliario

Cargado por

Copyright:

Formatos disponibles

C/ Isla de Jamaica, 10

ESTUDIO TÉCNICO N°: 6000001014

Gracias por brindarnos la oportunidad de participar en su proyecto mediante la presentación de

Proyecto y Memoria Técnica

Nuestra filosofía de trabajo y servicio está basada en una

Para cualquier aclaración complementaria, 200 cualificados profesionales están a su servicio.

Descubra nuestra filosofía www.floresvalles.com

Pos. Cant. Descripción Importe

PRECIO 10,393.73 x 1,00 = $ 10,393.73

PRECIO 6,250.89 x 5,00 = $ 31,254.45

3 5 LCM-M - ARMARIO DE SEGURIDAD DE 600x615x1986 mm.

4 4 MV-12-P - ARMARIO VITRINA PUERTAS

PRECIO 3,259.70 x 4,00 = $ 13,038.80

Pos. Cant. Descripción Importe

PRECIO 14,938.36 x 1,00 = $ 14,938.36

12 3 LCM-FIF - MESA DE TUBO DE 1.200x750x900mm

PRECIO 1,757.07 x 3,00 = $ 5,271.21

13 1 EUN-EKT242050 - ESTANTERIA EUN EKT242050

PRECIO 1,190.70 x 1,00 = $ 1,190.70

14 1 EUN-EKT122050 - ESTANTERIA EUN EKT122050

PRECIO 661.19 x 1,00 = $ 661.19

15 8 MV-12-P - ARMARIO VITRINA PUERTAS

PRECIO 3,259.70 x 8,00 = $ 26,077.60

ZONA 05 : ACONDICIONAMIENTO DE REACTIVOS

Pos. Cant. Descripción Importe

22 1 VA150810 - VITRINA DE GASES VA150810

PRECIO 22,160.93 x 1,00 = $ 22,160.93

23 1 LCM-M - ARMARIO DE ALMACENAMIENTO AA/BB

Pos. Cant. Descripción Importe

PRECIO 12,253.73 x 1,00 = $ 12,253.73

32 1 LCM-FIF - MESA DE TUBO DE 1.200x750x900mm

PRECIO 1,757.07 x 1,00 = $ 1,757.07

33 1 LCM-M - ARMARIO DE SEGURIDAD DE 600x615x1986 mm.

PRECIO 6,250.89 x 1,00 = $ 6,250.89

34 1 LCM-M - ARMARIO DE ALMACENAMIENTO DE AA/BB

PRECIO 5,786.44 x 1,00 = $ 5,786.44

35 1 LCM-M - MESA MURAL BAJA DE 4300x750x720 mm.

PRECIO 6,249.16 x 1,00 = $ 6,249.16

36 1 LCM-M - CONJUNTO DE MUEBLES SUPERIORES MOD. MS-4

PRECIO 1,798.62 x 1,00 = $ 1,798.62

Pos. Cant. Descripción Importe

4 AC-12-90-A - ARMADURA L=1200 H TAB=900 ADICIONAL

PRECIO 32,515.24 x 1,00 = $ 32,515.24

42 1 LCM-C - MESA CENTRAL DE 6050x1500x900 mm.

4 AC-12-90-A - ARMADURA L=1200 H TAB=900 ADICIONAL

43 1 LCM-C - MESA CENTRAL DE 6050x1500x900 mm.

4 AC-12-90-A - ARMADURA L=1200 H TAB=900 ADICIONAL

PRECIO 32,515.24 x 1,00 = $ 32,515.24

44 1 LCM-M - MESA MURAL DE 5430x750x900 mm.

2 AC-12-90-A - ARMADURA L=1200 H TAB=900 ADICIONAL

45 1 LCM-M - MESA MURAL DE 7765x750x850 mm.

PRECIO 16,443.94 x 1,00 = $ 16,443.94

46 1 LCM-M - MESA MURAL DE 3550x750x900 mm.

1 MD6-111-D - MUEBLE DESLIZANTE 1 PUERTA + 1 CAJÓN

PRECIO 9,073.55 x 1,00 = $ 9,073.55

Pos. Cant. Descripción Importe

4 AC-12-90-A - ARMADURA L=1200 H TAB=900 ADICIONAL

PRECIO 34,854.83 x 1,00 = $ 34,854.83

52 1 LCM-C - MESA CENTRAL DE 6050x1500x900 mm.

4 AC-12-90-A - ARMADURA L=1200 H TAB=900 ADICIONAL

PRECIO 34,854.83 x 1,00 = $ 34,854.83

53 1 LCM-M - MESA MURAL DE 5430x750x900 mm.

PRECIO 11,991.27 x 1,00 = $ 11,991.27

54 2 MV-12-P - ARMARIO VITRINA PUERTAS
