CURSO

TRAYECTO DE INSTALADOR ELECTRICISTA EN INMUEBLES AÑO 2023

PROFESOR:
LUNES – EZEQUIEL RIVAS – TELEFONO 3819 8923
MARTES Y MIERCOLES – GUSTAVO LLAMAS gmas03@hotmail.com

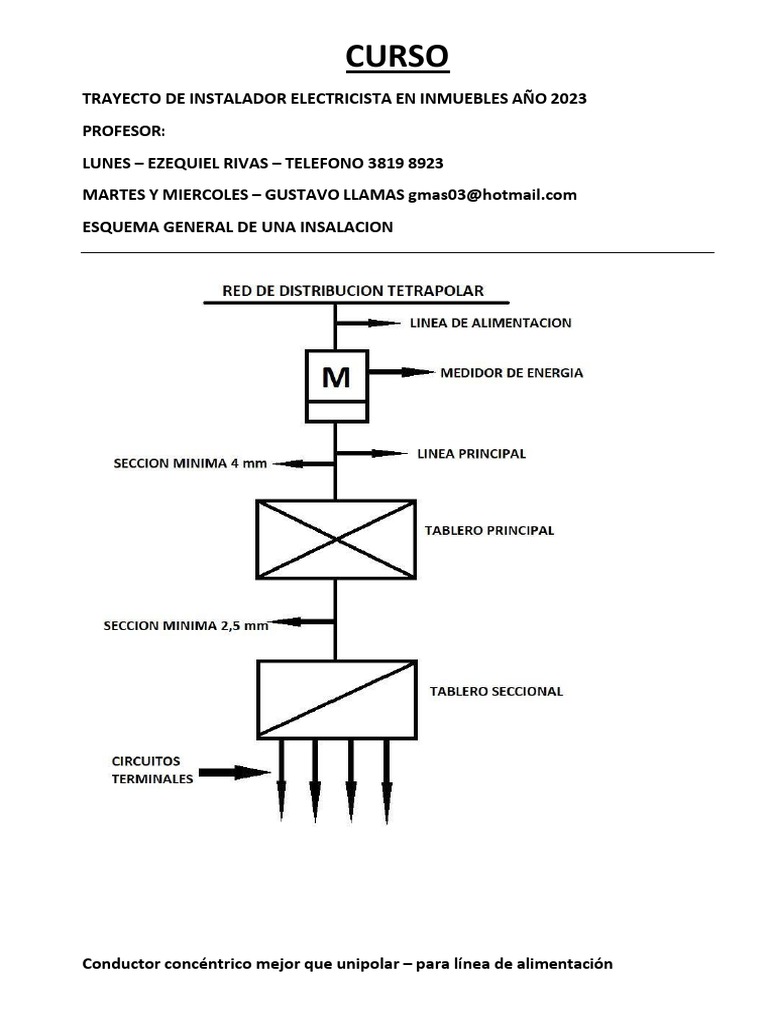

ESQUEMA GENERAL DE UNA INSALACION

Conductor concéntrico mejor que unipolar – para línea de alimentación

CIRCUITOS TERMINALES

NOTA:
Para el dimensionamiento de la protección termomagnética del tablero principal
(TP) , debemos tener en cuenta la sección de la línea principal ya que por cuestiones
de caída de tensión, algunas líneas seccionales son de mayor tensión.

CORRIENTE CONTINUA CC / DC /
1 – Existe una polaridad – hay un polo POSITIVO y oro NEGATIVO
2 – Se puede almacenar
3 – La corriente tiene un único sentido de circulación del POLO POSITIVO al POLO
NEGATIVO
La I de corriente es como agua que circula en una cañería

CORIENTE ALTERNA CA / AC /
EL CUCLO COMPLETO ES DE 0.02 SEG

220V es un punto se llama VALOR EFICAZ - VEF

VEF = VP SOBRE 1.41
VP = VALOR PICO
VP = 1.41. VEF

1 – No tiene polaridad (NO HAY CABLES + Y - )

El neutro que viene de la calle (TRANSFORMADOR DE LA EMPRESA DE
ELECTRICIDAD), se conecta a la TIERRA. Esta no es la PUESTA A TIERRA que se
conecta en hogares y locales.
LA FRECUENCIA: Es la cantidad de ciclos en un segundo. Su unidad es el HERTZ (Hz)
o ciclos por segundo.
Para nuestra red eléctrica es de 50Hz, es decir, que un segundo está en 50 ciclos.
Su formula es 1 / 50= 0.02 segundos
Vef= VALOR EFICAZ de una CA es aquel valor que provoca la misma disitacion de
potencia sobre una resistencia que dicho valor en CC
VP= Vef * 1.41
Nuestra red de distribución MONOFASICA TIENE UN Vef de 220V y un VALOR PICO
de 310V.

GRADO DE ELECTTRIFICACION
Se establece el grado de electrificación de un inmueble a los efectos de determinar
en la instalación el número de circuitos y los puntos de utilización que se deben
considerar como mínimo para usos no específicos, es decir, para usos generales o
para usos especiales, donde su utilización no se encuentra definida “ A PRIORI “, sino
surge de estimaciones estadísticas generales.
A este efecto se lo define como D.P.M.S – DEMANDA DE POTENCIA MAXIMA
SIMULTANEA. Calculada a la que se determina conforme al procedimiento indicado
en la TABLA 770.8.I y con excepción de los circuitos para uso específicos que se tratan
por separado.
La D.P.M.S, junto con la potencia de los circuitos para usos especiales, conforman la
carga TOTAL del inmueble.
La superficie a considerar para el cálculo de superficie total parte de la suma del 100%
de la superficie cubierta incluyendo PAREDES y TABIQUES MÁS el 50% de las
superficies SEMICUBIERTTAS – TECHOS – EXTERIOR – ESPACIOS SIN PAREDES
 RESUMEN DE GRADOS DE ELECTRIFICACION EN VIVIENDAS HASTA 63ª

770.7.4 Número mínimo de circuitos

Corresponde al número mínimo de circuitos compatibles con una instalación segura y con
condiciones aceptables de funcionalidad y confort.
Nota: Para la clasificación de los circuitos y de las líneas, véase 770.6.
La instalación eléctrica del inmueble debe tener el tipo y número mínimo de circuitos de acuerdo
con el grado de electrificación determinado, según se indica a continuación:

a) Para el grado de electrificación “Mínimo”: Como mínimo dos circuitos, siendo uno de
iluminación para uso general y el otro de tomacorrientes para uso general.
b) Para el grado de electrificación “Medio”: Como mínimo tres circuitos de uso general. Existen
dos variantes, la primera con dos circuitos de iluminación y uno de tomacorrientes y la segunda
con un circuito de iluminación y dos de tomacorrientes.
c) Para el grado de electrificación “Elevado”: Como mínimo cinco circuitos de uso general. Existen
dos variantes, la primera con dos circuitos de iluminación y tres de tomacorrientes y la segunda
con tres circuitos de iluminación y dos de tomacorrientes.
d) Para el grado de electrificación “Superior”: Como mínimo seis circuitos. Existen dos variantes,
la primera con dos circuitos de iluminación de uso general y tres de tomacorrientes de uso general
y la segunda con tres circuitos de iluminación de uso general y dos de tomacorrientes de uso
general. En ambas variantes, el sexto circuito es de libre elección.
TIPOS DE CIRCUITTOS
 INTENCIDAD CONDUCTORES
Tabla 770.12.I - Intensidad de corriente admisible [A], para temperatura
ambiente de cálculo de 40 °C
Cuando son más de una línea del mismo calibre en una cañería se debe sacar el
cálculo del calibre con el amperaje de dicho calibre multiplicado el factor que si
indica en la tabla siempre fijándose si es monofásico o trifásico
Ejemplo
Cañería con dos líneas - 2.5 mm² - 21 A = 21*0.80= 16.80 A

Cuando en una línea de iluminación, se pone un tomacorriente, el conductor debe

ser de 2.5 mm² y el toma debe ser con el símbolo de una lámpara encendida como
se muestra acá abajo
CRITERIOS GENERALES
Páginas 11. 12. 13 – puntos de A hasta P
MBTS – Muy Baja Tensión de Seguridad
Tabla 770.7.2

DISTANCIA DE TOMACORRIENTES, LLAVES DE LUZ, TABLEROS, LUMINARIAS CAJAS

DE PASO
TUG – DE 0,20 A 0,30 DEL PISO HASTA LA BASE DE LA CAJA
IUG – DE 0,05 A 0,15 DESDE EL MARCO DE LA ABERTURA Y A 0,90 A 1,30 DEL PISO
IUG - PASILLOS DE MAS DE 3 MTS 0.15 COMBINADA X 2

770.7.2 Ubicaciones para los tomacorrientes y para los

interruptores de efecto

Las cajas que albergan los tomacorrientes instalados por encima de los zócalos deben
ser ubicadas de forma tal que la arista inferior quede entre 0,2 y 0,3 m del nivel del
solado (piso) terminado.
Como esta Sección de la Reglamentación considera la presencia de niños
(Clasificación BA2, ver nota en 770.9.2), los tomacorrientes instalados a nivel de
zócalo o hasta una altura de 0,9 m del nivel del solado terminado deben ser de 2x10+T
construidos según IRAM 2071 y deben llevar pantalla de protección a la inserción de
cuerpos extraños (según lo establecido para ese punto por IRAM-NM 60884-1 o IEC
60884-1).

Las cajas que contienen los tomacorrientes instalados sobre las mesadas de baños,
cocinas y lavaderos o disposiciones similares, además de respetar las distancias
respecto a las fuentes de agua (ver Sección 701), se deben ubicar por encima de las
mesadas de tal forma que las aristas inferiores de las cajas queden ubicadas a no
menos de 0,10 m del nivel de mesada.

En otros casos podrán ubicarse en cajas adyacentes a las que contienen a los
interruptores de efecto, o acompañando a éstos cuando las prescripciones de esta
Sección de la Reglamentación lo permitan, o en ubicaciones que respondan a
necesidades específicas.

En los ambientes donde se prevea la limpieza por baldeado, los tomacorrientes se

deben ubicar de forma que las cajas que los alojen se sitúen con su arista inferior a
no menos de 0,30 m del nivel del solado terminado, en ese caso se pueden emplear
tomacorrientes con un grado de protección mínimo IP20. Si las bocas estuvieran por
debajo de ese nivel, el grado de protección mínimo del conjunto (caja, tomacorriente
y tapa) debe ser IP54.

Se recomienda no instalar los tomacorrientes sobre planos horizontales con sus

orificios de conexión verticales y orientados hacia arriba, debido a que pueden perder
propiedades dieléctricas por la acumulación de material conductor producido en cada
inserción o extracción de la correspondiente ficha.

En el caso de pasillos interiores de más de 3 m se deben prever interruptores de

combinación situados en cada extremo del pasillo.

Los tomacorrientes e interruptores de efecto pueden ser instalados en los tableros

eléctricos, como parte integrante de estos últimos, pudiendo pertenecer a cualquier
circuito de la instalación. A efectos de establecer la máxima cantidad de bocas por
circuito, hasta cuatro (4) tomacorrientes, alimentados desde mismo circuito se
considerarán como una (1) boca.
 0,15

0,15 0,15

0Zona0
Ozona 1

• Las cajas que contienen los

tomacorrientes instalados sobre
la mesada de cocinas, baños,
lavaderos, etc., deben ubicar e
fuera de laszonas O y 1 indicadas
en las 1guras. Ademas de esto, se
deben ubicar por encima de las
mesadas de tal forma que las
aristas inferiores de las cajas
queden ubicadas a no menos de
10 cm del nivel de mesada.
(h 0,10 m).
770.7.2
\¡í.7 Rg. 701.B.8
y 701.B.9
TABLERO PARA COMANDO DE LUMINARIAS UNIPOLAR

PASOS PROYECO ELECTRIVCO VIVIENDA

1 – Definir el grado de electrificación en función a la Superficie.
2 – Ubicar los puntos mínimos de utilización en el plano – PMU.
3 – Distribuir las bocas en los distintos circuitos.
DEMANDA DE POTENCIA MAXIMA SIMULTANEA – DPMS
• IUG – 66% DE 60VA = 40VA N * 40VA – N (CANTIDAD DE BOCAS DEL
CIRCUITO)
• TUG – 2200 VA
• TUE – 3300VA
• IUG CON TOMA USO DERIVADO – 2200VA
• ACU – CIRCUITO DE CARGA UNICA – NO USA TOMA CORRIENTE – CONDUCTOR
MINIMO 2.5 mm²
Ejemplo:
IUG – 13 BOCAS – 13 * 40VA=520VA
TUG1 – 12 BOCAS – 2200VA
TUG2 – 14 BOCAS – 2200VA
ACU – 2500VA
RESULTADO 4920VA – MENOS ACU QUE NO SE SUMA AHORA
SACAR COEFICIENTE DE SIMULTANEIDAD

0.8 * 4920VA = 3936VA

ACU - 2500VA
TOTAL – 6436VA
SOLO SE HACE EN LOS CIRCUITOS COMUNES DEL GRADO DE ELECTTRIFICACION,
LUEGO SE SUMAN LOS ESPECIALES.
520VA ÷ 220V= 2.36 A - IUG
2200VA ÷ 220V= 10 A – TUG1
2200VA ÷ 220V= 10 A – TUG2
6436VA ÷ 220V= 2932 A
LUEGO SE PROCEDE A LA SIGUENTE TABLA

IP ≤ IN ≤ IZ
IUG 2,36A 10A 15A 1,5 mm²
TUG1 10A 16A 21A 2,5 mm²
TUG2 10A 16A 21A 2,5 mm²
ACU 11,36A 16A 21A 2,5 mm²
TOTAL 29,2A 32A 32A 6 mm²

IP= INTENCIDAD DEL PROYECTO

IN= INTENCIDAD NOMINAL – DE LA PRTOTECCION
IZ – INTENCIDAD ADMISIBLE DEL CONDUCTOR
EN EL CASO DEL TOTAL DE (IN) ESE RESULTADOO ES EL (ITA) QUE SE PONE EN EL
TABLERO PRINCIPAL
En un hidro / yacusi, etc; en ACU lleva un ID para solo ese circuito.
TABLERO MULTIFILAR LUCES
Protección diferencial ID IN 40 A ΔI 30 mA
Hay ΔI de 10 - 30 - 300 mA
Δ Letra Delta que significa DIFERENCIA

ESQUEMA UNIFILAR TABLERO LUCES

INTERRUPTOR TERMOMAGNETICO - ITA

ID - CON LA FUNCION SECUENCIADOR

ID – SIN LA FUNCION SECUANCIADOR

CIRCUITOS DE DISPARO
Los ITA contemplan 3 tipos de
curvas de disparo ante las sobrecargas instantáneas, “picos de arranque”.
CURVAS TIPO B
Con 3 veces su In – NO DISPARA
Con 5 veces su In – SE DISPARA
• Circuitos de alumbrado de uso general
CURVAS TIPO C
*
Con 10 veces su In – SE DISPARA
• Uso domiciliario y comercial sin preponderancia de motores
CURVAS TIPO C
Con 10 veces su In – NO DISPARA
Con 20 veces su In – SE DISPARA
• Uso industrial y circuitos que alimenten motores con elevadas cuplas de
arranque
En estos interruptores, la desconexión por corriente de cortocircuito se realiza a
través de un disparador electromagnético prácticamente instantáneo cuando las
corrientes son de muy elevada INTENCIDAD frente a los valores NOMINALES.
Parte magnética actuación instantánea tiempo de desconexión 30 m/seg.
La desconexión por corriente de sobrecarga se efectúa mediante un disparador
termomagnético por un bimetal que se deforma al calentarse durante cierto lapso
por la circulación de una corriente superior a la normal y hace accionar el mecanismo
de desconexión.
TIEMPO DE DESCONXION
Con sobrecargas de 1,13 veces, se desconecta a tiempos superiores a una (1) hora;
Con sobrecargas de 1,45 veces, se desconecta a tiempos inferiores a una (1) hora.
In VALORES
0,5A – 1A – 2A – 3A – 4A – 5A – 6A – 10A – 13A – 15A – 16A – 20A – 25A – 32A – 40A
– 50A – 63A – 80A – 100A .
CAIDA DE TENSIÓN
Cuando no llegan los 220V para el perfecto funcionamiento de los artefactos
eléctricos la distancia influye ya que hay mínimas perdidas de tensión en la línea. A
partir de 30 mts se debe utilizar las siguientes maneras para que no haya una gran
caída de tensión y acorde poner la sección de conductor que se deba poner.
Otras caídas de tensión suceden por un motor grande por ejemplo al arranque que
es donde consume mayor INTENCIDAD.
Al poner mayor tamaño del conductor es menor la RESISTENCIA ya que el cable es
una RESISTENCIA y esto al ponerlo así no facilita mejor circulación de la energía
para que no haya tantas caídas de tensión.

Caída de tensión máxima 3%

Ejemplo: 3% de 220V = 6,6V
U Carga = U Suministro – U Conductor (Caída de tensión)
Uc = 220 - 6,6V = 213.4V
 𝑷
I = = 𝟑𝟎𝟎𝟎𝑾 = 𝟏𝟒, 𝟓𝑨
𝑰 𝟐𝟏𝟑,𝟒𝑽

Calcular la sección del conductor

Ρ = RO – Resistividad del cobre
m = Metro
𝓁 = Distancia En monofásica se multiplica x 2

𝝆∗𝓵∗𝑰 𝟎.𝟎𝟏𝟕𝟖𝜴𝜴 𝒎𝒎²

𝑺= = ∗ 𝟏𝟐𝟎𝐦 ∗ 𝟏𝟒, 𝟓𝐀 = 4.5 mm²
𝑽𝒄−𝒄𝒐𝒏𝒅𝒖𝒄𝒕𝒐𝒓 𝒎
 Ejemplo con tabla anterior de Intensidad de proyecto

Cálculo del conductor a utilizar – LINEA SECCIONAL – CONDUCTOR DE 10 mm²

𝝆∗𝓵∗𝑰 𝟎.𝟎𝟏𝟕𝟖𝜴 𝒎𝒎²

𝑺= = ∗ 𝟓𝟎𝐦 ∗ 𝟐𝟗, 𝟐𝐀 =11,81 mm²
𝑽𝒄−𝒄𝒐𝒏𝒅𝒖𝒄𝒕𝒐𝒓 𝒎
Cálculo del conductor a utilizar – CIRCUITO TERMINAL – conductor mínimo 2,5 mm²

𝝆∗𝓵∗𝑰 𝟎.𝟎𝟏𝟕𝟖𝜴 𝒎𝒎²

𝑺= = ∗ 𝟒𝟎𝐦 ∗ 𝟏𝟎𝐀 = 1.61 mm²
𝑽𝒄−𝒄𝒐𝒏𝒅𝒖𝒄𝒕𝒐𝒓 𝒎

En este caso cuando el conductor da menos de 2,5 mm² SIEMPRE se debe usar el
conductor mínimo de 2.5 mm² sin excepción.

CAIDA DE TENSION EN MOTORES

 Régimen permanente
ejercicio
𝝆∗𝓵∗𝑰 𝟎.𝟎𝟏𝟕𝟖𝜴 𝒎𝒎²
𝑺= = ∗ 𝟓𝟎𝐦 ∗ 𝟐𝟗, 𝟐𝐀 =11,81 mm²
𝑽𝒄−𝒄𝒐𝒏𝒅𝒖𝒄𝒕𝒐𝒓 𝒎

CONDUCTOR 10 mm²

𝝆∗𝓵∗𝑰 𝟎.𝟎𝟏𝟕𝟖𝜴 𝒎𝒎𝟐

𝑺= = ∗ 𝟔𝟎𝐦 ∗ 𝟖𝐀 =0,97 mm²
𝑽𝒄−𝒄𝒐𝒏𝒅𝒖𝒄𝒕𝒐𝒓 𝒎

COINDUCTOR MINIMO 2,5 mm²

𝝆∗𝓵∗𝑰 𝟎.𝟎𝟏𝟕𝟖𝜴 𝒎𝒎²

𝑺= = ∗ 𝟓𝟎𝐦 ∗ 𝟐𝟗, 𝟐𝐀 =11,81 mm²
𝑽𝒄−𝒄𝒐𝒏𝒅𝒖𝒄𝒕𝒐𝒓 𝒎

CONDUCTOR 10 mm²

𝝆∗𝓵∗𝑰 𝟎.𝟎𝟏𝟕𝟖𝜴 𝒎𝒎²

𝑺= = ∗ 𝟔𝟎𝐦 ∗ 𝟒𝟎𝐀 =1,38 mm²
𝑽𝒄−𝒄𝒐𝒏𝒅𝒖𝒄𝒕𝒐𝒓 𝒎

COINDUCTOR MINIMO 2,5 mm²

EN ESTE ULTIMO PASO, LINEA TERMINAL DE

MOTOR, Siempre al sacar la I antes se debe
multiplicar x 5 en este caso es 8 x 5 = 40A
DIAMETRO DEL CONDUCTOR Y CAÑERIA
 SUPERFICIE TOTAL

SECCION (2,5 - 4 - 6 ... ) EN mm2

CALCULAR EL CAÑO P/ 3 CONDUCT. DE 2,5 mm² Y 2 DE 4 mm² CON CAÑO PVC RIGIDO

S cond = 3 * 13,85 mm² + 18,10 mm² = 77,75 mm²

D.P.M.S Oficinas y Locales Comerciales

CIRCUITOS D.P.M.S
IUG 150 VA X CIRCUITO
IUG C/TOMACORRIENTE DERIVADOS 2200 VA X CIRCUITO
TUG 2200 VA X CIRCUITO
IUE 500 VA X BOCA
TUE 3300 VA

ESCALA DEL ESCALIMETRO

1:20 EN EL PLANO REPRESENTA 20 CM EN EL AMBIENTE – 1 M IGUAL 5 CM

1:25 EN EL PLANO REPRESENTA 25 CM EN EL AMBIENTE – 1 M IGUAL 4 CM
1:50 EN EL PLANO REPRESENTA 50 CM EN EL AMBIENTE – 1 M IGUAL 2 CM
1:75 EN EL PLANO REPRESENTA 75 CM EN EL AMBIENTE – 1 M IGUAL 1,33 CM
1:100 EN EL PLANO REPRESENTA 100 CM EN EL AMBIENTE – 1 M IGUAL 1 CM
1:125 EN EL PLANO REPRESENTA 125 CM EN EL AMBIENTE – 1 M IGUAL 0.80 CM
PROTECCIONES

A – TERMICA – Protege sobre la sobrecarga (exceso de corriente controlado)

B – MAGNETICA – Protege del cortocircuito
C – DIFEENCIAL – Protege contra fugas – al ser vivo – PROTEGE

AMPER - CORRIENTE DE
RUPTURA

3000

4500 MAXIMA CORRIENTE QUE ABRE LA LLAVE

6000 MAYOR VALOR MAS COSTO EN $

10000

15000

VER QUE CERCANIA ESTA EL TRANSFORMADOR Y CORTOCIRCUITO DE LA LINEA

LO NORMAL QUE SE USE UNO DE 3000 PERO TODO DEPENDE DE LO ANTTERIOR
MENCIONADO
MAS METROS MAYOR LOS OHMS – MENOS AMPERAJE
MENOS METROS MENOS LOS OHMS – MAS AMPERAJE
PROTECCION MAGNETICA
LLAVE TERMOMAGNETICA

TERMOMAGNETICO PROTEGE DE LA SOBRECARGA / CORTOCIRCUITO

INTERRUPTOR TERMOMAGNETICO
A los efectos de proteger los cables y elementos eléctricos conectados dentro de un
circuito eléctrico de los saltos de tensión eléctrica, es preciso contar con
un interruptor termomagnético, más conocida como llave térmica.

Un interruptor termomagnético es un dispositivo que combina dos elementos, el

calor y el magnetismo, para interrumpir la corriente eléctrica cuando se detectan
valores de tensión eléctrica superiores a ciertos parámetros.

Estos inesperados sucesos pueden atribuirse, por ejemplo, a un golpe de tensión, por
un mal servicio del proveedor de energía eléctrica, o la caída de un rayo.

La función del interruptor termomagnético es interrumpir el paso de la corriente

cuando se detectara que la misma sobrepasa ciertos límites, protegiendo así al
circuito eléctrico de sobrecargas y cortocircuitos.

El funcionamiento de un interruptor electromagnético es sencillo. El sistema se basa

en la dilatación de un metal por el calor y las fuerzas de atracción generadas por los
campos magnéticos.

Así, el interruptor electromagnético posee una metal por el cual circula corriente.
Cuando aumenta la intensidad de esta última, el metal comienza a dilatarse por el
calor, produciendo de esta manera la apertura del circuito.

Por otro lado, se encuentra la bobina por la cual circula corriente y se genera el campo
magnético. Cuando aumenta la intensidad de la corriente, aumenta la intensidad del
campo magnético, generando una atracción en el núcleo que se encuentra en el
interior del mismo. Cuando el campo magnético es lo suficientemente grande para
atraer todo el núcleo, se produce la interrupción del circuito.

Existen distintos tipos de interruptores termomagnéticos, dependiendo del tiempo

de respuesta que posean de acuerdo a la intensidad de la corriente. De esta manera,
en algunos casos el interruptor actuará por efecto térmico (respuesta más lenta) y en
otros actuará por efecto magnético (más veloz).

Interruptor termomagnético de curva B:

• Entre 1,1 y 1,4 veces la intensidad nominal, actúa por efecto térmico.
• Entre 3 y 5 veces la intensidad nominal actúan por efecto magnético.
• Es utilizado principalmente en zonas de edificios.
Interruptor termomagnético de curva C:

• Actúan por efecto térmico con intensidades entre 1,13 y 1,44 veces la nominal.
• Entre 5 y 10 veces la corriente nominal actúan por efecto magnético.
• Para uso domiciliario sin limitaciones.
Interruptor termomagnético de curva D:

• Entre 1,1 y 1,4 veces la corriente nominal actúan por efecto térmico.
• Entre 10 y 14 veces la corriente nominal actúan por efecto magnético.
• Uso industrial.
Interruptor termomagnético de curva MA:

• Actua con corrientes 12 veces mayores a la nominal con efecto magnético.

Interruptor termomagnético de curva Z:

• Entre 1,1 y 1,4 veces la corriente nominal actúan por efecto térmico.
• Entre 2,4 y 3,6 veces la corriente nominal actúan por efecto magnético.
• Protege instalaciones con componentes electrónicos.
 B C D

CORTE TERMICO 1,45 In t≤ 1h

CORTE MAGNETICO 3 In t ≥ 0,5 seg 5 In t ≥ 0,5 seg 10 In t ≥ 0,5 seg
5 In t ˂ 0,1 seg 10 In t ˂ 0,1 seg 20 In t ˂ 0,1 seg
CARGA USO CARGA
REACTIVA DOMESTTICO INDUCIVA
MOTORES -
COMERCIAL INDUSTRIA

t = Tiempo de corte
PARTE TERMICA – CURBAS B,C O D Y SU AMPERAJE ES LO MISMO
TTERMOMAGNETICA 50A, 100A, 200A – PARA COPRTTAR
PROTECCION DIFERENCIAL – DISYUNTOR ΔI – corriente diferencial

Un problema de estar en constante contacto con la electricidad, es la electrocución

por un malfuncionamiento; para esto existe el interruptor diferencial o disyuntor,
un importante elemento de seguridad en electricidad ya que corta el paso de la
corriente y protege a las personas.

El ID es un dispositivo electromecánico, es decir que su funcionamiento involucra

tanto energía eléctrica como mecánica, que se utiliza como un sistema de
protección automático en caso de haber fallas en el circuito eléctrico, con el fin de
proteger a las personas.

Este forma parte de cualquier instalación eléctrica que tengan contacto con
personas, con el fin de cortar la corriente inmediatamente en el momento en que
detecta una falla o fuga dentro del circuito, protegiendo así la integridad de todo el
que pueda estar en contacto.
Para que sirve un interruptor diferencial
Son los encargados de cortar el paso de la corriente cuando una persona queda
electrocutada, con el fin de protegerlas de posibles electrocuciones.

Para entender como funciona un interruptor diferencial, primero hay que saber
como funciona un circuito eléctrico. Si tenemos un circuito donde entra una
intensidad de corriente, recorre distintas cargas que pueden ser los elementos
eléctricos del hogar, la intensidad de la corriente eléctrica que sale del circuito es la
misma que la que entro.
Se pierde intensidad si por ejemplo una persona queda electrocutada, ya que parte
de la corriente del circuito se pierde por tierra. El interruptor diferencial compara a
través de los campos magnéticos producidos, la corriente que entra y la corriente
que sale del circuito. Al ser campos magnéticos producidos por la misma intensidad
pero por corrientes con dirección opuesta, estos se anulan. En el caso de que las
intensidades sean distintas queda un resultante de campo magnético, el cual hace
mover una perilla que corta el circuito eléctrico.

Circuito interno y accionamiento de un interruptor diferencial

• Toroide: Núcleo central de las bobinas de fase, de neutro y de corriente

residual.
• Bobina de fase: Es la bobina por la que pasa la corriente entrante al
hogar para generar el primer campo magnético.
• Bobina de neutro: Es por donde circula la corriente saliente del hogar
para generar el campo magnético que se equipara al generado por la
bobina de fase
• Bobina de corriente residual: Es la bobina que genera corriente en caso
de haber un campo magnético. Esta corriente residual es la que avisa
que hay una diferencia entre la corriente entrante y la corriente
saliente.
• Solenoide: Contiene una bobina por donde pasa la corriente residual.
En caso de que exista esta corriente quiere decir que los campos
magnéticos no se anularon, por lo que la corriente de entrada es
distinta de la de salida. Esta corriente residual genera un campo
magnético que atrae el costado del solenoide, generando un
movimiento que hace que el circuito se abra.
Arriba vemos las conexiones internas y el circuito completo de un disyuntor,
mostrado en las distintas fases y estados; en modo prueba, sin derivación (sin
modificaciones en la tensión eléctrica) y con Defecto a Tierra (cuando hay una fuga
de tensión eléctrica, momento en que se acciona el disyuntor propiamente).
Partes de un disyuntor

Tipos de interruptores diferenciales

Existen tres tipos de interruptores diferenciales en función del tipo de corriente al
que va a estar expuesto. Estos son:
• Interruptores diferenciales de clase AC: Para corrientes
alternas senoidales
• Interruptores diferenciales clase A: Para corrientes alternas y pulsantes
que pueden tener componentes continuas.
• Interruptores diferenciales clase B: Aptos para la misma corriente que
la de clase A y ademas corrientes corriente continua aisladas.
•
Caracteristicas de un interruptor diferencial
Si bien las características dependen de la marca del interruptor, todos deben
cumplir con las siguientes:

• Corriente de fuga menor o igual a 30mA.

• Velocidad de respuesta menor a 50 mseg.
• Capacidad versátil – Dependiendo del disyuntor, los hay para
capacidades mínimas (y máxima sensibilidad), hasta capacidad
industrial (de mucho voltaje).
• Extremadamente seguros – Al ser un dispositivo electromecánico, ante
una mínima fuga se dispara, y la parte mecánica no tiene fallas.
Diferencias entre interruptor diferencial y termomagnetico
La diferencia que existe entre el interruptor diferencial y el interruptor
termomagnético radica en lo que protegen. Como mencionamos en este post,
el interruptor diferencial es el encargado de proteger a las personas de
electrocucion, mientras que por otro lado el interruptor termomagnetico es
encargado de proteger a los cables y los elementos eléctricos de sobrecargas
y cortocircuitos.
En muchas ocasiones, tanto en el hogar como en el ámbito industrial contaremos
con disyuntor e interruptor termomagnético.

ΔI = 0.03A – 30 mA
 F N
Botón de
coned6n 1
-. Cerrado
··············

Botón de '"

Car a
CONACTO DIRECTO E INDIRECTO

CONTACTORES

Protección térmica del contactor – MOTORES

EL CAPACITOR MANEJA GRAN CANTIDAD DE CORRIENTE
El Contactor es un dispositivo eléctrico que puede cerrar o abrir circuitos en carga o
en vacío en los que intervengan cargas de intensidad que pudieran producir algún
efecto perjudicial para quien lo accione como por ejemplo en maniobras de
apertura y cierre de instalaciones de motores.

Los conceptos básicos de los contactores

Los contactores son dispositivos de conmutación eléctricos, similares a un relé. Los
contactores pueden manejar niveles de corriente mucho más altos que los relés
estándar, lo que los hace útiles para aplicaciones de equipos móviles. El contactor
funciona aplicando un voltaje a la bobina, esto crea un campo magnético que
mueve los contactos a la posición cerrada y completa el circuito. Una vez que se
elimina el voltaje de la bobina, los contactos se abrirán nuevamente y
desconectarán el circuito. La gran superficie de contacto y la gran cantidad de
presión de contacto permiten que el contactor maneje las corrientes de entrada
más altas que se ven típicamente en los mercados de equipos móviles.

¿Para que sirve un contactor?

Es una de las piezas clave en la automatización del motor eléctrico. Su correcto y
eficiente desempeño es muy importante para establecer procesos autómatas
estables. Los motores eléctricos están vinculados directamente con accionamientos,
muchas veces cíclicos, en diversas áreas. La importancia y beneficio de esta pieza en
la industria es igual que la del Controlador Lógico Programable, PLC.
TERMICA
RELÉ TERMICO
PROTECCION MOTOR
GUARDAMOTOR – TERMICA Y MAGNETICA
El guardamotor es un dispositivo electromecánico exclusivo para el comando de
motores que se compone de un relé térmico + un contactor, De esta manera se
puede energizar manualmente (o por línea) desde una botonera de arranque y
parada. Lo Guardamotores Siemens incluyen un relé de sobrecargas llamado”
protector térmico” que se dispara de acuerdo a curvas de calibración apropiadas
cuando la corriente alcanza valores peligrosos durante tiempos máximos bien
determinados.
guardamotor-Sirius-Innovations-
Guardamotor es la combinación de un relé térmico + un contactor adaptado a la
potencia del motor que se pretende manejar. El relé térmico ( protector contra
sobrecargas) es regulable entre ciertos límites.
Las características principales de los guardamotores, al igual que de otros
interruptores automáticos magnetotérmicos, son la capacidad de ruptura, la
intensidad nominal o calibre y la curva de disparo. Proporciona protección frente a
sobrecargas del motor y cortocircuitos, así como, en algunos casos, frente a falta de
fase.
TRIFASICA
RED 3 X 380V
BORNERA MOTOR
EN LOS ARMADOS DE CONTACTORES NO SE HACEN EMPALMES, SE USAN BORNERAS
DE DERIVACION O SIMILARES

RELÉ TERMICO
Un relé térmico es un dispositivo de protección que funciona contra las sobrecargas
y calentamientos, por lo que se utiliza principalmente en motores, con lo que se
garantiza alargar su vida útil y la continuidad en el trabajo de máquinas, evitando
paradas de producción y garantizando volver a arrancar de forma rápida y con
seguridad.

Tipos de relé térmico

En la actualidad existen tres tipos principales estos dispositivos, cuyo funcionamiento

diverge parcialmente entre sí:
1. Relé diferencial: se utiliza la mayor parte del tiempo para
cuadros industriales automatizados. Su función es
detectar tanto los cortes como los desequilibrios de las fases,
ampliando su grado de acción. Las placas están acompañadas de dos
regletas que otorgan mayor precisión al momento de que el sistema se
dispare.

2. Relé compensado: su principal es atributo y no verse afectado por los

cambios de la temperatura ambiental. Para esto utiliza una lámina
compensatoria extra montada en las dos placas, con la función de
corregir las dilataciones producidas por el ambiente. Es la mejor opción
si se trabaja en lugares muy fríos o muy calientes.

3. 3. Relé tripolares: probablemente es el más permeable y común de todos,

ya que se puede utilizar sin distinción en las tres fases: monofásico,
bifásico y trifásico. Su funcionamiento es el que se ha reseñado a lo
largo de esta entrada.
CONTACTOR CON RELE TERMICO
El relé térmico es una protección térmica para los motores que está compuesto por 3
bimetales a través de los cuales circula la corriente de cada fase del motor, contacto
normal cerrado – 95 y 96 NC – y otro normal abierto- 97 y 98 NO o NA - . El contacto
NC se conecta en el circuito de comando en serie con la bobina del contactor y será el
encargado de interrumpir la corriente del circuito de comando haciendo que le
contactor se des energice y corte la corriente de las fases del circuito de fuerzas. Este
proceso se produce ante un aumento de la corriente de algunas de las fases el cual será
detectado por los bimetales que posee el relé térmico y al cabo de unos minutos se
producirá la apertura del contacto NC – 95 y 96.
Cuando se produce el corte por exceso de corriente, será necesario apretar el botón de
RESSET para restablecer el sistema quedando preparado para una nueva puesta en
marcha. Será necesario esperar para que se e.nfríe el bimetal y así poder accionar de
vuela el relé térmico.
Deberá regularse a través del selector de corriente que se encuentra en la parte
superior a la corriente normal del motor, por lo que el rango de corriente del RT deberá
contener a la corriente nominal del motor.

CIRCUITO PARA ELEVAR LA CARGA ADMISIBLE DE UN FOTOCONTROL

FOTOCONTROL MANUAL / AUTO

CONTACTOR CON RELE TERMICO 2 LLAVES STOP 2 MARCHA

STOP – Se conecta en SERIE
MARCHA – Se conecta en PARALELO

CIRCUITO AUTOMATICO TANQUE - CISTERNA

 AUTOMÁTICO PALIER
Temporizador de pared 3 cables

Equivalencias de colores.

PULSALUZ SECUENCIAL

F MARRON NARANJA
N CELESTE VERDE
R BLANCO AZUL
NF
FARADIO (F)

Para invertir el sentido de giro del motor, tengo que invertir la conexión de los
bobinados como indica el dibujo
 TEMPORIZADOR DE ESCALERA

SISTEMAS 2 BOMBAS MANUAL AUTO CON OJOS DE BUEY

 Las empresas distribuidoras exigen un F P mayor a 0.85

POTENCIA
Cada componente de la carga tendrá su potencia asociada:
Componente Potencia
Resistiva Activa P=U*I*cos  W

Componente Potencia
Reactiva Reactiva Q=U*I*sen  VAR

Luego la potencia total se denomina Potencia Aparente (S) y es la suma vectorial de P y

Q

Potencia
Aparente S = P 2 + Q2 = U.I [VA]

Utilizando las fórmulas de Potencia ya vistas tenemos:

𝑷 𝑼 ∗ 𝑰 ∗ 𝒄𝒐𝒔 𝝓
=
𝑺 𝑼∗𝑰

Simplificando U y I nos queda

P
c os  =
S

1) 𝑺 = 𝑼 ∗ 𝑰
Mediremos U y I con pinza amperométrica

𝑵
2) 𝑷 =
𝒓∗𝒕
Donde
P: Potencia activa, expresada en [KW]
N: Cantidad de revoluciones contadas por el medidor
Rev
r: Constante del medidor, expresada en [ ]
KWh

t: Tiempo en el que se contaron las N revoluciones, expresado en [hs]

P
c os  =
3)
S
Donde
Cos : Factor de potencia – coseno Fi
P: Potencia activa, expresada en [KW]
S: Potencia aparente, expresada en [KVA]

4) Q = K.P
Donde
Q: Potencia reactiva del capacitor a colocar, expresada en [KVAR]
K: Coeficiente obtenido de la Tabla 1
P: Potencia activa, expresada en [KW]

𝟏𝟎𝟗 .𝑸
5) 𝑪=
𝟐∗𝝅∗𝒇∗𝑼𝟐
Donde
109: Factor para que el resultado quede expresado en [µF]
C: Valor del capacitor, expresado en [µF]
Q: Potencia reactiva del capacitor, expresada en [KVAR]
f: Frecuencia de la red de alimentación, expresada en [Hz]
U: Tensión de alimentación, expresada en [V]
Asumiendo U=220V y f=50Hz como constantes, podemos simplificar la ecuación anterior
quedando:

9
10 .Q
C =
(
2.π.50Hz. 220V )2

109
C = .Q
15197600

C  66.Q

Entonces podemos escribir la ecuación del paso 5, para el caso particular de U=220V y
f=50Hz como:

C  66.Q
Donde
C: Valor del capacitor, expresado en [µF]
Q: Potencia reactiva del capacitor, expresada en [KVAR]

Veamos un ejemplo:

100 w * 10 h = 1000 wh o 1 kwh

TODO SE EXPRESA EN KWH

100 – 0.10
1000 – 1
10000 – 10
100000 – 100
1000000 – 1000
La energía (POTENCIA) por el tiempo
Ej:
5min con 20 seg se pasa segundos ( 320 seg )
luego se compara con hora en segundos

3600 seg * 1 hora

320 seg x h
Se multiplica cruzado y se suprimen los segundos resultados en horas

𝟑𝟐𝟎 𝒔ⅇ𝒈 ∗ 𝒉
=0.088 h
𝟑𝟔𝟎𝟎𝒔ⅇ𝒈

Cos : Factor de potencia – coseno Fi

Mayor o Igual a 0.85 – no se cambia

Menor - paso 4

Q = K.P
K – De la tabla
P – Resultado del Paso 2
El resultado me da en KVAR – CAPACITOR

Luego por último paso 5

9
10 .Q
C =
2
2..f.U
Se multiplica el 10 mueve veces
La retención dos veces
Se resuelve la ecuación y el resultado es en MICROFARADIOS
El resultado de 220 V es 66 µF
Calcular el capacitor a colocar para corregir a 0,95 el Factor de Potencia de un motor
monofásico. Para ello se cuenta con las siguientes mediciones:
I = 6 A.
U = 220 V.
Datos del medidor
r = 1500 rev/KW.h
N = 18 rev
t = 1 min. = 0,0166h

Resolución

1) S = U.I = 220V.6A = 1320VA

N 18rev
P = = = 0,722KW
2) r.t rev
1500 .0,0166h
KWh

P 0,722KW
3) cos  = =
1,32KVA
= 0,54
S

4) Q = K.P = 1,23.0,722KW = 0,888KVAR

5) C  66.Q  66.0,888KV AR  58,6F

 C = 58,6F
Ejercicio 1

Corregir el factor de potencia de una carga monofásica sabiendo que circula una
corriente de 9A y se encuentra conectada a un medidor común constando de 1500 rev /
kwh y se contaron 20 rev en 40 seg.

I = 9A
U = 220V
R = 1500 rev / kwh
N = 20 rev
t = 40 seg

1) S= U * I = 220V * 9A = 1980 VA

𝟐𝟎𝐫ⅇ𝐯
𝐍 𝟏𝟓𝟎𝟎𝐫ⅇ𝐯 𝟐𝟎 𝐫ⅇ𝐯
2) 𝐏 = = ∗ 𝟎, 𝟎𝟏𝟏 = = 1.21 kw
𝐫∗𝐭 𝐤𝐰𝐡 𝟏𝟔.𝟓

𝐏 𝟏,𝟐𝟏𝐤𝐰
3) 𝐜𝐨𝐬 𝛗 = = = 𝟎, 𝟔𝟏𝐤𝐰
𝐬 𝟏,𝟗𝟖𝐰

4) Q= K * P = 1.299 * 1,21 kw = 1,57 kva

5) C = 66 * Q = 66 * 1,57 KVA = 103,62 µF

Ejercicio 2

I = 5A
U = 218V
R = 1500 rev / kwh
N = 18 rev
t = 1 min, 15 seg

1) S= U * I = 218V * 5A = 1090 VA 1.09 kw

𝟏𝟖𝐫ⅇ𝐯
𝐍 𝟏𝟓𝟎𝟎𝐫ⅇ𝐯 𝟏𝟖 𝐫ⅇ𝐯
2) 𝐏 = = ∗ 𝟎, 𝟎𝟐𝟎 = = 0,6 kw
𝐫∗𝐭 𝐤𝐰𝐡 𝟏𝟔.𝟓

𝑷 𝟎,𝟔𝒌𝒘
3) 𝒄𝒐𝒔 𝝋 = = = 𝟎, 𝟓𝟓𝒌𝒘
𝒔 𝟏,𝟎𝟗𝒘

4) Q= K * P = 1.519 * 0,6 kw = 0,911 kva

5) C = 66 * Q = 66 * 0,911 KVA = 60,12 µF

Ejercicios factor de potencia

U = 221V
I = 1,21A

𝟔𝟎𝟎 𝒓ⅇ𝒗
r=
𝒌𝒘𝒉

N = 5 rev
t = 2min. 52 seg = 0,047 h

Paso 1
S= U * I = 221V * 1,21A =267,41 VA ( 0,267 kw)

Paso 2
𝑵 𝟓 𝒓ⅇ𝒗 𝟓 𝒓ⅇ𝒗
P= = 𝟔𝟎𝟎 𝒓ⅇ𝒗 = = 0.177
𝒓∗𝒕 ∗𝟎,𝟎𝟒𝟕 𝟐𝟖,𝟐
𝒌𝒘𝒉

Paso 3

𝑷 𝟎,𝟏𝟕𝟕
Cos 𝝋 = = = 0.66
𝑺 𝟎,𝟐𝟔𝟕

Paso 4

Q = K * P = 1.138 * 0,177 = 0,201 KVAR

Paso 5

C = 66 * Q = 66 * 0,201 KVAR = 13,26 µF

Factor 1 de potencia

U = 221V
I = 0,82A

𝟔𝟎𝟎 𝒓ⅇ𝒗
r=
𝒌𝒘𝒉

N = 5 rev
t = 2min. 52 seg = 0,047 h

Paso 1
S= U * I = 221V * 0,82A =181,22 ( 0,181 kw)

Paso 2
𝑵 𝟓 𝒓ⅇ𝒗 𝟓 𝒓ⅇ𝒗
P= = 𝟔𝟎𝟎 𝒓ⅇ𝒗 = = 0.177
𝒓∗𝒕 ∗𝟎,𝟎𝟒𝟕 𝟐𝟖,𝟐
𝒌𝒘𝒉

Paso 3

𝑷 𝟎,𝟏𝟕𝟕
Cos 𝝋 = = = 0,97
𝑺 𝟎,𝟏𝟖𝟏

Paso 4

Q = K * P = 0.251 * 0,177 = 0,044 KVAR

Paso 5

C = 66 * Q = 66 * 0,044 KVAR = 2,90 µF

Fórmulas para corrección de factor de potencia

INICIAL - FÓRMULAS

𝑷
𝑷
Cos 𝝋 𝑰 = 𝑰𝒊= 𝑼∗𝒄𝒐𝒔 𝝋 S= U * I inicial Q Inicial = √𝑺² − 𝑷²
𝑺

FINAL – FORMULAS

𝑷
𝑰𝒇= 𝑼∗𝒄𝒐𝒔 𝝋f Sf = U * I f Qf = √𝑺𝒇² − 𝑷²

Qc = Qi – Qf
El valor obtenido lo divide por 1000 para pasarlo a KVAR y este se multiplica por 66 y lo
 paso a µF

𝑼𝟐
Reactiva capacitiva Xc =
𝑸𝒄

𝟏.𝟎𝟎𝟎.𝟎𝟎𝟎
Capacitor
𝟐∗ 𝝅∗𝑭∗𝑿𝒄

F = Frecuencia que es 50 Htz

Calcular Si Qi y Cos 𝛗 Inicial

Ui = 220V
Ii = 6A
P = 900w
Cos 𝛗 𝐅𝐢𝐧𝐚𝐥 = 0,90

S = U * I = 220V * 6A = 1320VA (1.32kw)

𝑷 𝟗𝟎𝟎𝑾
Cos 𝛗 Inicial = = = 0,68
𝑺 𝟏𝟑𝟐𝟎𝒌𝒘
𝑷
𝟗𝟎𝟎𝒘 𝟗𝟎𝟎𝑾
𝑰𝒊= 𝑼∗𝒄𝒐𝒔 𝝋= = = 6,01A
𝟐𝟐𝟎𝑽∗𝟎,𝟔𝟖 𝟏𝟒𝟗,𝟔

Qi = √𝑺² − 𝑷² = √𝟏𝟑𝟐𝟎² − 𝟗𝟎𝟎² = √𝟏𝟕𝟒𝟐𝟒𝟎𝟎 − 𝟖𝟏𝟎𝟎𝟎𝟎 = √𝟗𝟑𝟐𝟒𝟎𝟎 = 965,60

Se debe considerar un valor de potencia de 0,90

𝑷
𝒇= 𝟗𝟎𝟎𝒘 𝟗𝟎𝟎𝒘
𝑰 𝑼∗𝒄𝒐𝒔 𝝋𝒇 = = = 4,54A
𝟐𝟐𝟎𝑽∗𝟎,𝟗𝟎 𝟏𝟗𝟖
Sf = U * I = 220V * 4,54A = 998,8

Qf = √𝑺𝒇² − 𝑷² = √𝟗𝟗𝟖, 𝟖² − 𝟗𝟎𝟎² = √𝟗𝟗𝟕𝟔𝟎𝟏, 𝟒𝟒 − 𝟖𝟏𝟎𝟎𝟎𝟎 = √𝟏𝟖𝟕𝟔𝟎𝟏, 𝟒𝟒 = 433,12

Qc = Qi – Qf = 965,60 – 433,12 = 532,48
532,48 / 1000 * 66 = 35,14 µF

𝑼𝟐 𝟐𝟐𝟎𝟐 𝟒𝟖𝟒𝟎𝟎
Reactiva capacitiva Xc = = = = 90,89
𝑸𝒄 𝟓𝟑𝟐,𝟒𝟖 𝟓𝟑𝟐,𝟒𝟖

𝟏𝟎𝟎𝟎𝟎𝟎𝟎 𝟏𝟎𝟎𝟎𝟎𝟎𝟎 𝟏𝟎𝟎𝟎𝟎𝟎𝟎

Capacitor = = =35,03 µF
𝟐∗ 𝝅∗𝑭∗𝑿𝒄 𝟐∗ 𝟑,𝟏𝟒∗𝟓𝟎∗𝟗𝟎,𝟖𝟗 𝟐𝟖𝟓𝟑𝟗,𝟒𝟔

Datos
P = 1492W
Cos 𝛗 Inicial = 0,50
U = 220V
Compensar el valor de potencia 0,98

𝑷
𝟏𝟒𝟗𝟐𝒘 𝟏𝟒𝟗𝟐𝑾
𝑰𝒊= 𝑼∗𝒄𝒐𝒔 𝝋= = = 13,56A
𝟐𝟐𝟎𝑽∗𝟎,𝟓𝟎 𝟏𝟏𝟎

S = U * I = 220V * 13,56A = 2983,2VA (2,98kw)

Qi = √𝑺² − 𝑷² = √𝟐𝟗𝟖𝟑, 𝟐² − 𝟏𝟒𝟗𝟐² = √𝟖𝟖𝟗𝟗𝟒𝟖𝟐, 𝟐𝟒 − 𝟐𝟐𝟐𝟔𝟎𝟔𝟒 = √𝟔𝟔𝟕𝟑𝟒𝟏𝟖, 𝟐𝟒

= 2583,29

𝑷
𝒇= 𝟏𝟒𝟗𝟐𝒘 𝟏𝟒𝟗𝟐𝒘
𝑰 𝑼∗𝒄𝒐𝒔 𝝋 = 𝟐𝟐𝟎𝑽∗𝟎,𝟗𝟖 = = 6,92A
𝟐𝟏𝟓,𝟔

Sf = U * I = 220V * 6,92A = 1552,4

Qf = √𝑺𝒇² − 𝑷² = √𝟏𝟓𝟓𝟐, 𝟒² − 𝟏𝟒𝟗𝟐² = √𝟐𝟒𝟎𝟗𝟗𝟒𝟓, 𝟕𝟔 − 𝟐𝟐𝟐𝟔𝟎𝟔𝟒 = √𝟏𝟖𝟑𝟖𝟖𝟏, 𝟕𝟔

= 428,81

Qc = Qi – Qf = 2583,29 – 428,81 = 2.154,48

2.154,48/ 1000 * 66 = 142,19 µF

𝑼𝟐 𝟐𝟐𝟎𝟐 𝟒𝟖𝟒𝟎𝟎
Reactiva capacitiva Xc = = = = 22,46
𝑸𝒄 𝟐𝟏𝟓𝟒,𝟒𝟖 𝟐𝟏𝟓𝟒,𝟒𝟖

𝟏𝟎𝟎𝟎𝟎𝟎𝟎 𝟏𝟎𝟎𝟎𝟎𝟎𝟎 𝟏𝟎𝟎𝟎𝟎𝟎𝟎

Capacitor = = =141,79 µF
𝟐∗ 𝝅∗𝑭∗𝑿𝒄 𝟐∗ 𝟑,𝟏𝟒∗𝟓𝟎∗𝟐𝟐,𝟒𝟔 𝟕𝟎𝟓𝟐,𝟒𝟒
Motor monofásico, inversión de giro

CIRCUITO FUERZA AUX 53 – 54 NORMAL ABIERTO / 61 – 62 NORMAL CERRADO

EN GAS – NORMATIVA ENARGAS (NAG 200 – R12 GUÍA PARA TRABAJOS EN
PROXIMIDAD DE TUBERÍAS CONDUCTORAS DE GAS)

NICHOS DE GAS

Deben estar alejados 0,50 m como mínimo de toda instalación eléctrica que
entrañe riesgos de chispa (tableros, llaves de medidor, etc.). Esta distancia
puede reducirse a 0,30 m en el caso que el gabinete disponga de
ventilación al exterior o esté ubicado en espacio abierto (figura 3.1)

El gabinete debe estar ubicado, como mínimo, a 2 m de fuegos abiertos o

cualquier artefacto eléctrico. Esta última dimensión se puede reducir a 0,30
m cuando la distancia al fuego abierto se mida a través de aberturas o
ventanas cuyo alféizar esté situado como mínimo a 1 m del nivel del piso
del gabinete
RECINTO DE CILINDROS
El recinto debe estar como mínimo a 1 m de toda abertura permanente de
las construcciones adyacentes (puertas, ventanas, rejillas de ventilación,
etc.) y a 2 m de cualquier artefacto eléctrico o fuego abierto. Esta última
dimensión se puede reducir a 1 m cuando la distancia se mida a través de
aberturas o ventanas cuyo alféizar esté situado como mínimo a 1 m del
nivel del piso de la batería de cilindros. Cualquier instalación eléctrica
dentro de la batería de cilindros y hasta una distancia de 0,50 m, medida
desde los laterales de ésta, debe ser antiexplosiva. Todo desagüe que se
encuentren en el mismo espacio descubierto que la batería debe disponer
de sello hidráulico.
