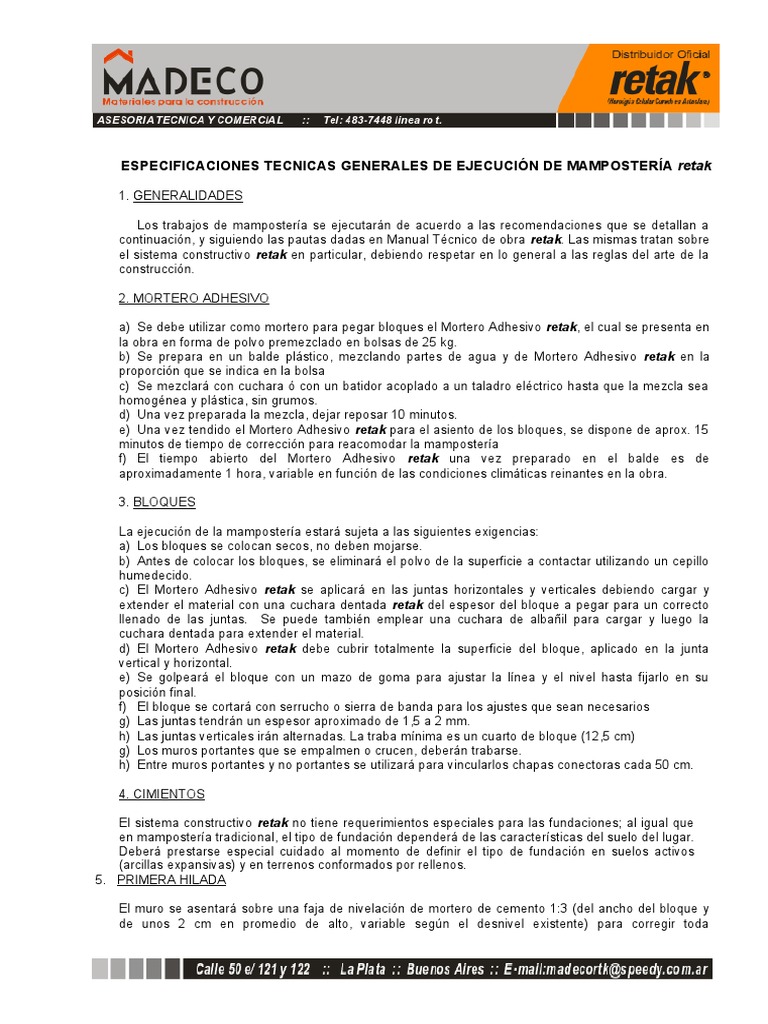

Especificaciones Técnicas
Especificaciones Técnicas
1. GENERALIDADES
2. MORTERO ADHESIVO
a) Se debe utilizar como mortero para pegar bloques el Mortero Adhesivo retak, el cual se presenta en
la obra en forma de polvo premezclado en bolsas de 25 kg.
b) Se prepara en un balde plástico, mezclando partes de agua y de Mortero Adhesivo retak en la
proporción que se indica en la bolsa
c) Se mezclará con cuchara ó con un batidor acoplado a un taladro eléctrico hasta que la mezcla sea
homogénea y plástica, sin grumos.
d) Una vez preparada la mezcla, dejar reposar 10 minutos.
e) Una vez tendido el Mortero Adhesivo retak para el asiento de los bloques, se dispone de aprox. 15
minutos de tiempo de corrección para reacomodar la mampostería
f) El tiempo abierto del Mortero Adhesivo retak una vez preparado en el balde es de
aproximadamente 1 hora, variable en función de las condiciones climáticas reinantes en la obra.
3. BLOQUES
4. CIMIENTOS
El sistema constructivo retak no tiene requerimientos especiales para las fundaciones; al igual que
en mampostería tradicional, el tipo de fundación dependerá de las características del suelo del lugar.
Deberá prestarse especial cuidado al momento de definir el tipo de fundación en suelos activos
(arcillas expansivas) y en terrenos conformados por rellenos.
5. PRIMERA HILADA
El muro se asentará sobre una faja de nivelación de mortero de cemento 1:3 (del ancho del bloque y
de unos 2 cm en promedio de alto, variable según el desnivel existente) para corregir toda
imperfección en la superficie de asiento. Deberá agregarle a la faja un agente hidrofugante o aplicar
pintura asfáltica cuando exista posibilidad de ascensión de humedad de cimientos para materializar la
barrera hidrófuga horizontal.
7. ESPESORES DE MUROS
El espesor de bloque deberá determinarse según cuales sean los requerimientos del muro en cuanto a
capacidad portante, aislación, instalaciones sanitarias o bien por la arquitectura del proyecto.
Para muros exteriores y muros interiores portantes se debe adoptar bloque de espesores 15 cm, 17,5
cm ó 20 cm.
Para tabiquería interior no portante, se puede adoptar bloque de espesores 7,5 cm, 10 cm ó 12,5 cm.
En tabiques con instalaciones sanitarias se aconseja bloque de 10 cm de espesor como mínimo.
8. REFUERZOS DE ANTEPECHO
Se realizarán refuerzos en los antepechos de las ventanas; el mismo se realiza colocando dos hierros
de 8 mm en canaletas de 3x3 realizadas sobre hilada de antepecho con una longitud que exceda en
por lo menos 25 cm cada lado del mismo.
9. DINTELES
10.ENCADENADOS SUPERIORES
a) Los muros portantes, tanto los perimetrales como los interiores, deben contar con una viga de
encadenado superior que sirve para garantizar su resistencia ante acciones horizontales (ej. acción de
viento), y además para distribuir las cargas en toda la longitud del muro.
b) Para facilitar la ejecución de encadenados se utilizan los bloques “U” como encofrado, disponiendo 4
barras de acero nervurado de 8 mm con estribos de 4,2 mm c/15 cm y colando hormigón
estructural en el interior de los mismos.
c) La losa de hormigón colada in situ conforma un diafragma rígido que hace innecesario encadenar los
muros de Planta Baja.
d) En los muros portantes de Planta Alta y en aquellos muros portantes de Planta Baja que cuenten con
otro tipo de entrepiso o cubierta de techo se ejecutará viga de encadenado superior horizontal.
e) Las vigas de encadenado horizontal deben estar vinculadas entre sí conformando anillos cerrados
mediante un adecuado anclaje de barras y continuidad del hormigón tal que garanticen la rigidez ante
las fuerzas horizontales de viento.
f) La armadura incorporada será 4 8 mm longitudinales y estribos 6 c/15.
g) La viga se ejecutará a nivel apoyo de cabios de techo y los hierros de la misma servirán para anclar los
cabios.
a) Los bloques “U” dispuestos en forma vertical permiten materializar encadenados o refuerzos verticales
incorporados a la misma mampostería, sin necesidad de recurrir a encofrados de madera.
b) Se ejecutarán refuerzos verticales en apoyo puntual de vigas con cargas elevadas, en paños de muros
portantes de poco desarrollo entre puertas ventanas (paños menores a 50 cm) o bien para rigidizar la
mampostería cuando la inexistencia de paredes transversales así lo aconsejen.
c) La armadura recomendada es 4 10 mm y estribos de 6 mm c/15 cm.
d) Bajo apoyo de vigas se ejecutarán dados de hormigón para distribuir la carga puntual. Los mismos se
realizan colocando un bloque “U” debajo del apoyo (hilada inferior al encadenado) y se rellena con
hormigón.
e) En encuentros de refuerzo vertical con muro, se colocarán chapas conectoras cada dos hiladas (cada
50 cm). Los refuerzos verticales se vincularán con un adecuado anclaje de barras a las vigas de
encadenado horizontal.
Se deberá ejecutar viga ó refuerzo de losa bajo los muros de Planta Alta cuando éstos no coincidan
sobre muros en Planta Baja.
Los cabios de techo se anclarán al encadenado superior mediante alambres de sujeción, los cuales se
dejan en espera previamente al llenado de la viga.
15. CHIMENEAS
La chimenea ejecutada con bloques de HCCA retak se revestirá interiormente con material refractario.
Lo mismo cabe para ejecución de parrillas.
16. ESCALERA
a) Se ejecutarán dos paredes paralelas distanciadas un ancho igual al de la escalera, en forma
independiente de los muros restantes, que servirán de apoyo de escalones
b) Las paredes tendrán forma escalonada y se ejecutarán con “bloques escalera” (similares a los bloques
comunes, pero de altura igual a la altura del escalón, es decir 17.5 cm, con el fin de poder modular el
muro).
c) Los escalones se colocarán apoyando en sus extremos en los muros de “bloque escalera” ejecutados,
utilizando Mortero Adhesivo retak.
d) Si se prevé un descanso de escalera, el mismo se ejecutará con escalones apoyados a un mismo
nivel sobre las paredes de “bloque escalera”.
e) Para escalones compensados, se utilizarán “bloques escalera” cortados según replanteo en obra, y
apoyados en un descanso de escalones.
f) Si se va a utilizar el espacio debajo de escalera como baulera, deberá realizarse un vano en el muro
de “bloques escalera” y adintelarse. El dintel se ejecutará en obra, incorporando refuerzo de hierro a
bloques pegados entre sí.
a) Horizontal: La capa aisladora horizontal la constituye la faja niveladora con hidrófugo descripta en el
punto 5 (Primera Hilada). Si los bloques están por sobre el nivel del terreno natural, no es necesario
ejecutar cajón hidrófugo, siendo suficiente la faja descripta. Si los bloques están por debajo del nivel de
terreno natural, o expuestos a humedad permanente de canteros o tierra, se deberá realizar aislación
hidrófuga.
b) Vertical: La capa vertical la constituye el revoque o revestimiento exterior, el cual debe tener
características hidrorepelentes.
18.INSTALACIÓN DE CAÑERÍAS
a) Fijación con concreto. Se amuran las grampas de la carpintería al muro retak y se cuela concreto por
las jambas. Para amurar las grampas, en primer lugar se traza el emplazamiento, se cala el bloque con
una herramienta de corte (serrucho o amoladora eléctrica) y luego se quitan las partes que deban
eliminarse rompiéndolas con un cincel. Las grampas se amuran con mortero de cemento (1:3). Como
siempre que se utiliza mortero cementicio, debe tenerse la precaución de enduir previamente con
mortero adhesivo retak o bien aditivar con un puente de adherencia.
b) Fijación con espuma de poliuretano. Se sella el espacio entre bloques y carpintería utilizando el
aérosol de espuma de poliuretano. La espuma debe estar protegida contra la acción de los rayos
ultravioletas del sol.
c) Fijación con tarugos. Los bloques retak admiten fijación con tarugos. Los tarugos deben colocarse a
un mínimo de profundidad de 5 cm. Las perforaciones se realizan mediante taladro y utilizando mechas
para concreto del diámetro adecuado. Para que el tarugo no quede flojo es aconsejable utilizar la
mecha un diámetro más pequeño que el diámetro del tarugo. Luego se debe limpiar el orificio para
eliminar polvo y partículas sueltas.
En todos los casos deberá sellarse la junta en carpinterías exteriores con un sellador apropiado.
La fijación se realiza con tornillos y tarugos convencionales (tipo Fischer) del diámetro adecuado y con
iguales consideraciones que en el punto 19.c)
Los muros de HCCA retak admiten distintas soluciones para su terminación tanto al exterior como al
interior. Se especifican algunos ejemplos.
Los revestimientos cerámicos y azulejos se aplican directamente sobre la superficie de bloques, con los adhesivos
usuales disponibles en el mercado. Se recomienda previamente pintar con un impermeabilizante o aplicar una
capa fina del mismo mortero empleado para brindar una seguridad adicional en la impermeabilidad del muro.
En algunos lugares de la mampostería, como ser juntas ó lugares donde existe concentración de
tensiones, será necesario colocar refuerzos en el revoque para evitar el riesgo de fisuración del mismo.
Los lugares donde se recomienda su colocación son los siguientes:
- Juntas de trabajo en encuentros de muros retak con otros materiales distintos
- Juntas de control
- Sobre material de relleno de instalaciones (tanto en muros interiores como exteriores)
- En las esquinas y bordes de aberturas
- A nivel de encadenados horizontales y en coincidencia con encadenados verticales
- En esquinas de muros perimetrales
Para ello se utilizan mallas de fibra de vidrio incorporadas en el espesor del material de terminación.
d) Junta de control. En muros de longitud superior a los 8 m que no cuenten con aberturas de puertas o
ventanas es necesario realizar una Junta de Control para independizar paños ciegos muy largos en la
mampostería. La junta se materializa interrumpiendo la ejecución de la mampostería dejando un
espacio mínimo de modo que queden dos paños independientes, vinculándolos con chapas conectoras
doblada en forma de “V” cada dos hiladas y rellenando con un material que no quede adherido (por
ejemplo telgopor o un papel tipo ruberoid).
En el diseño de una vivienda pueden existir ciertos lugares en particular donde pueda ser necesaria
una junta de control, como por ejemplo en cambios apreciables de altura de un muro, o sobre las
juntas de movimiento de las fundaciones, por citar algunos casos.
a.1) Arriostre de muros. Se realiza al igual que en mampostería tradicional, es decir con los “pelos de
hierro” (varillas de diámetro 4,2 ó 6 mm) que se dejan en espera en las columnas cuando se
ejecuta el hormigón. Al levantar la pared, los pelos se van amurando a los bloques en su cara
superior.
Puede ocurrir que en las columnas no se hayan dejado anclados pelos en espera para vincular
la mampostería. En tal caso, se emplean para el arriostre de muros las chapas conectoras. Las
chapas conectoras se fijan a las columnas cada 50 cm mediante brocas o anclaje por disparo, y
luego a medida que se va levantando la pared se colocan en la junta entre bloques ya que su
delgado espesor así lo permite.
a.2) Juntas. Los bloques deben dejarse “a hueso” de las columnas, es decir adosados a las mismas y sin
colocar Mortero Adhesivo en la junta vertical.
En la junta horizontal con la viga existente, o bien con la losa de hormigón, deberá dejarse un espacio
libre de 1 a 2 cm, que luego se rellenará con un material que posea cierta elasticidad. Por ejemplo, se
prepara en obra un mortero de cal, “flaco”, de poca resistencia, y se van rellenando todas las juntas con
la estructura de hormigón para no dejar oquedades, tarea que podrá ir realizando un ayudante previo a
que se comiencen a aplicar los revoques.
Una alternativa como material de relleno de juntas es la espuma de poliuretano, ideal cuando a criterio
del responsable de la obra se esperan deformaciones, oscilaciones y/o vibraciones significativas de la
estructura del edificio.
b) Encuentro de muros retak con estructura metálica
b.1) Arriostre de muros. Se realiza con “pelos de hierro” (varillas de diámetro 4,2 ó 6 mm) de
vinculación, soldadas a las columnas cada 50 cm de distancia, y plegados de modo que puedan
absorber movimientos. Luego los “pelos” se amuran a los bloques retak.
b.2) Juntas. La pared se levanta dejando un espacio libre de aproximadamente 1 cm en la junta con los
perfiles metálicos. Luego se rellena la junta con un material elástico, como ser espuma de poliuretano,
para que acompañe los movimientos propios de las estructuras metálicas sin transferir esfuerzos a la
mampostería.
