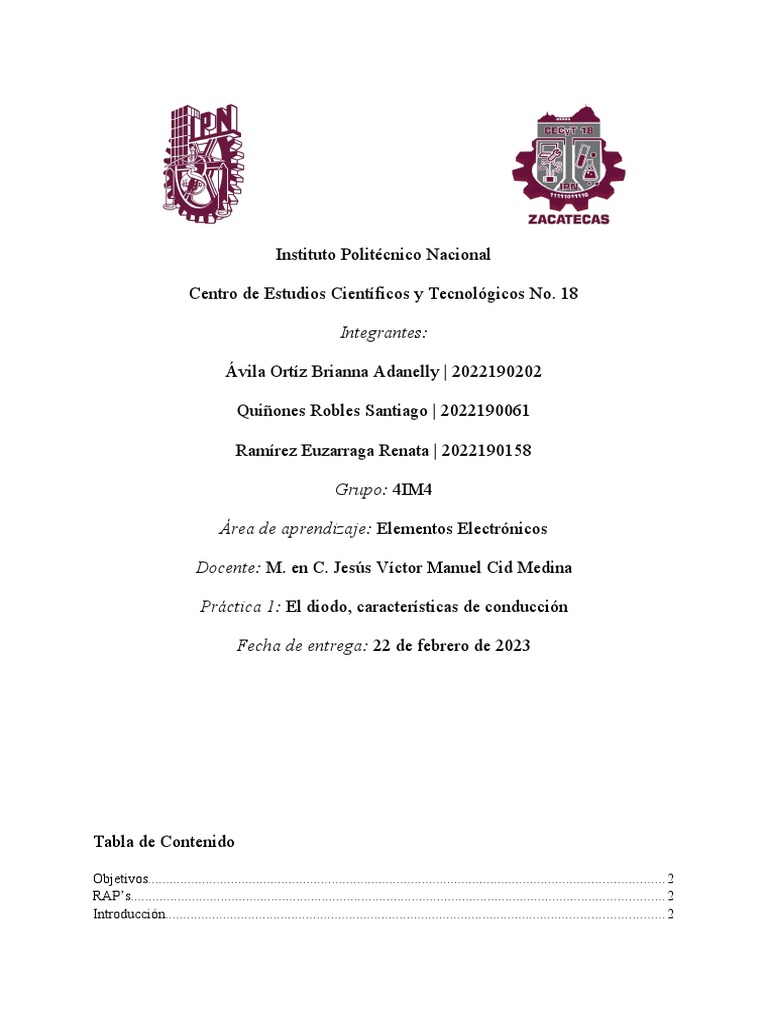

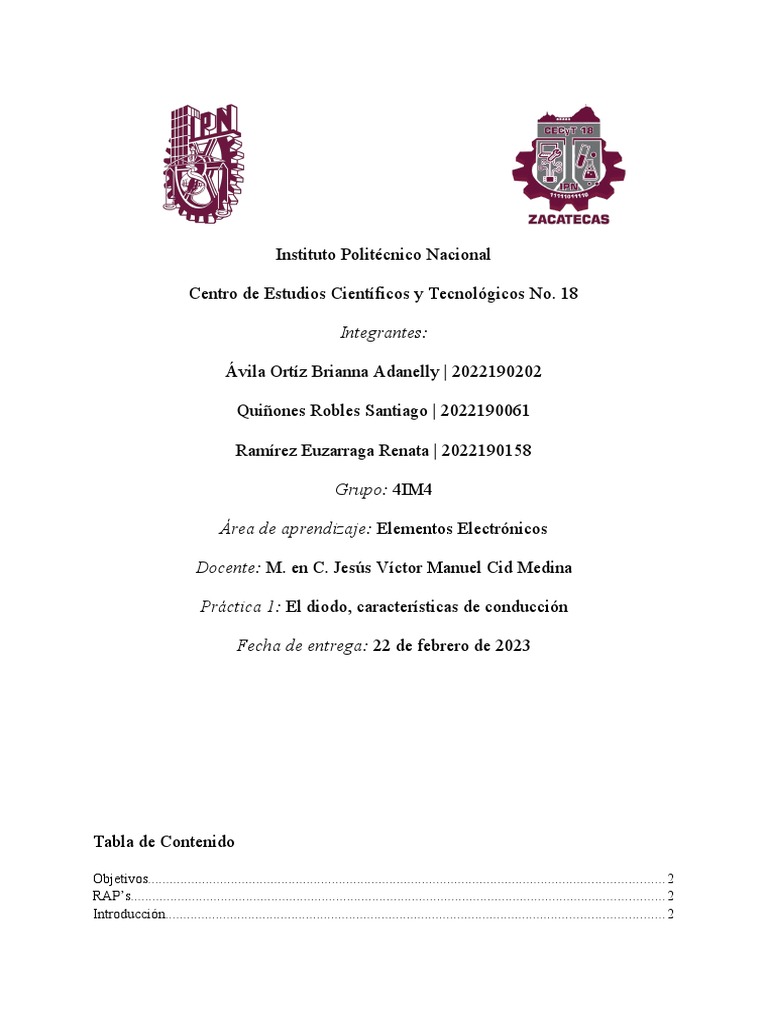

Instituto Politécnico Nacional

Centro de Estudios Científicos y Tecnológicos No. 18

Integrantes:

Ávila Ortíz Brianna Adanelly | 2022190202

Quiñones Robles Santiago | 2022190061

Ramírez Euzarraga Renata | 2022190158

Grupo: 4IM4

Área de aprendizaje: Elementos Electrónicos

Docente: M. en C. Jesús Víctor Manuel Cid Medina

Práctica 1: El diodo, características de conducción

Fecha de entrega: 22 de febrero de 2023

Tabla de Contenido

Objetivos...............................................................................................................................................2
RAP’s....................................................................................................................................................2
Introducción..........................................................................................................................................2
Marco teórico........................................................................................................................................2
Materiales..............................................................................................................................................3
Desarrollo .............................................................................................................................................4
Simulación.............................................................................................................................................9
Preguntas.............................................................................................................................................12
Conclusiones.......................................................................................................................................13

Tabla de Ilustraciones
Ilustración I Diodo semiconductor, símbolo físico y eléctrico..................................................3
Ilustración II Circuito en serie polarización directa...................................................................4
Ilustración III Procedimiento de polarización directa................................................................4
Ilustración IV Medición de corriente con multimetro................................................................5
Ilustración V Medición de voltaje con multimetro....................................................................5
Ilustración VI Circuito armado polarización directa..................................................................5
Ilustración VII Circuito con polarización inversa......................................................................6
Ilustración VIII Prodecimiento de polarización inversa............................................................6
Ilustración IX Medición de voltaje con multimetro...................................................................7
Ilustración X Medición de corriente con multimetro.................................................................7
Ilustración XI Circuito armado polarizacion inversa.................................................................7
Ilustración XII Circuito de doble malla, polarización directa....................................................8
Ilustración XIII Procedimieto de circuito de dos mallas............................................................8
Ilustración XIV Circuito armado de dos mallas.........................................................................9
Ilustración XV Simulación de polarización directa...................................................................9
Ilustración XVI Simulación de polarización inversa...............................................................10
Ilustración XVII Simulación de doble malla...........................................................................11

Tabla de Tablas

Tabla I Voltajes, corrientes y potencias en polarización directa............................................................4

Tabla II Voltajes, corrientes y potencias en polarización inversa..........................................................6
Tabla III Voltajes, corrientes y potencias en dos mallas........................................................................8
Tabla IV Circuito de polarización directa simulado..............................................................................9
Tabla V Circuito de polarización inversa simulado.............................................................................10
Objetivos
✧ Analizar el funcionamiento del sínodo semiconductor en circuitos de CD en serie,
paralelo y mixtos.
✧ Diferenciar la constitución física de materiales tipo P y tipo N.

RAP’s
✧ Reconoce las diferencias entre la constitución física de materiales tipo P y tipo N.
✧ Conoce la teoría y el comportamiento de diodos semiconductores.

Introducción
Uno de los dispositivos más importantes de los circuitos de potencia son los diodos, aunque
tienen, entre otras, las siguientes limitaciones: son dispositivos unidireccionales, no pudiendo
circular la corriente en sentido contrario al de conducción. El único procedimiento de control
es invertir el voltaje entre ánodo y cátodo.

Los diodos de potencia se caracterizan porque en estado de conducción, deben ser capaces de
soportar una alta intensidad con una pequeña caída de tensión. En sentido inverso, deben ser
capaces de soportar una fuerte tensión negativa de ánodo con una pequeña intensidad de
fugas.

Marco teórico
✧ Material intrínseco. Es aquel material semiconductor que se encuentra en su estado
puro en la naturaleza.
✧ Material extrínseco. Es un material semiconductor al cual se le han añadido ciertas
impurezas de algún otro material.
✧ Material tetravalente. Son aquellos materiales que tienen cuatro electrones en su capa
más exterior (capa de valencia) al núcleo de su átomo. Ejemplos de este tipo de
materiales son el silicio y el germanio.
✧ Material pentavalente. Son aquellos materiales que tienen cinco electrones en su capa
más exterior(capa de valencia) al núcleo de su átomo.
✧ Material trivalente. Son aquellos materiales que tienen tres electrones en su capa más
exterior (capa de valencia) al núcleo de su átomo.
✧ Proceso de dopaje. Es el proceso de añadir impurezas a un material tetravalente para
mejorar sus propiedades semiconductoras.
✧ Material tipo N. Es un material con base de silicio o germanio dopado
controladamente con impurezas de material pentavalente como por ejemplo el
antimonio (Sb).
✧ Material tipo P. Es un material con base de silicio o germanio dopado
controladamente con impurezas de material trivalente como por ejemplo el boro (B).
 ✧ Semiconductor. Es un material que bajo ciertas condiciones se puede comportar como
un muy buen conductor o bien como un buen aislante.
✧ Diodo. Es el elemento semiconductor más sencillo que existe, está formado por una
capa de material tipo N y otra capa de material tipo P. Tiene dos terminales de las
cuales una de ellas es el cátodo y la otra es el ánodo por lo cual este dispositivo tiene
polaridad. Su símbolo eléctrico y físico se muestra en la Figura 1.1.

Ilustración I Diodo semiconductor, símbolo físico y eléctrico.

✧ Polarización directa. Ocurre cuando en el diodo coincide un potencial positivo en el

ánodo y un potencial negativo en el cátodo.
✧ Polarización Inversa. Ocurre cuando en el diodo coincide un potencial negativo en el
ánodo y un potencial positivo en el cátodo.

Materiales
● 1 Fuente de CD.
● 1 Puntas para fuente.
● 4 Resistencia 1kΩ.
● 2 Resistencia 10kΩ
● 1 Diodo 1N4001
● 1 Multímetro digital

Desarrollo

Ilustración II Circuito en serie polarización directa.

 Tabla I
Voltajes,
corrientes y
potencias en
polarización
directa.

Corriente (mA) Voltaje (V) Potencia (mW)

Elemento
Medido Calculado Medido Calculado Medido Calculado

R1 0.41A 0.38mA 0.407V 0.38V 0.14mW

R2 0.41A 0.38mA 4.13V 3.8V 1.4mW

D1 0.41A 0.38mA 0.561 0.7V 0.26mW

Ilustración III Procedimiento de polarización directa.

Ilustración V Medición de voltaje con multimetro. Ilustración IV Medición de corriente con multimetro.
Ilustración VI Circuito armado polarización directa.

Ilustración VII Circuito con polarización inversa.

Tabla II Voltajes, corrientes y potencias en polarización inversa.

Corriente (mA) Voltaje (V) Potencia (mW)

Elemento
Medido Calculado Medido Calculado Medido Calculado

R1 0A 0 0V 0 0W

R2 0A 0 0V 0 0W

D1 0A 0 5.1 V 5V 0W
 Ilustración VIII Prodecimiento de polarización inversa.

Ilustración IX Medición de corriente con multimetro. Ilustración X Medición de voltaje con multimetro.
Ilustración XI Circuito armado polarizacion inversa.

Ilustración XII Circuito de doble malla, polarización directa.

Tabla III Voltajes, corrientes y potencias en dos mallas.

Corriente (mA) Voltaje (V) Potencia (mW)

Elemento
Medido Calculado Medido Calculado Medido Calculado

R1

R2

R3

D1
 Ilustración XIII Procedimieto de circuito de dos mallas.

Ilustración XIV Circuito armado de dos mallas.

Simulación
Tabla IV Circuito de polarización directa simulado.

Corriente (mA) Voltaje (V)

Elemento
Simulado Simulado

R1 0.40 mA 0.40 V

R2 0.40 mA 0.63 V

D1 0.40 mA 3.97 V

Tabla V Circuito de polarización inversa simulado.

Corriente (mA) Voltaje (V)

Elemento
Simulado Simulado

R1 0 0

R2 0 0

D1 0 5V

Ilustración XV Simulación de polarización

directa.
 Ilustración XVI Simulación de polarización inversa.

Corriente (mA) Voltaje (V)

Elemento
Simulado Simulado

R1 1.67 mA 1.67 V

R2 0.33 mA 3.33 V

R3 1.33 mA 2.67 V

D1 0 0.66 V

Ilustración XVII Simulación de doble malla.

Preguntas

¿Qué tan similares son entre sí los resultados obtenidos tanto de la simulación como de la
parte experimental y calculada?
Son muy parecidos, la diferencia es mínima.

¿Por qué no existe un medidor de potencia en el multímetro real y en simulador?

Existen multímetros que incluyen la función de medición de potencia, conocidos
como multímetros de potencia o analizadores de energía eléctrica. Sin embargo, estos
dispositivos suelen ser más costosos y especializados que los multímetros comunes,
ya que requieren componentes adicionales para realizar mediciones de potencia, como
sensores de corriente y voltaje.

En cuanto a los simuladores, estos se enfocan en replicar las condiciones eléctricas de

un circuito, pero no necesariamente tienen la capacidad de medir la potencia
consumida por los componentes del circuito. Por lo tanto, aunque los simuladores
pueden simular la potencia entregada a un circuito, no tienen la capacidad de medirla
directamente.

¿El diodo utilizado en la práctica es de silicio o germanio?, ¿Por qué?

El diodo utilizado en esta práctica es de silicio de unión p-n de alta corriente y
baja tensión.

¿Cuál es la resistencia de un diodo polarizado en inversa?

Es infinito (circuito abierto)

¿Cuál es la resistencia de un diodo polarizado en directa?

La resistencia de un diodo en buen estado con polarización directa debe variar de
1000 ohmios a 10 ohmios.
Conclusiones

Brianna Avila Ortiz

Se puede finalizar al comprender que un diodo perimte corrinete electrica hacia un sentido
especifico bloqueando asi el sentido opuesto. Es por ello que se les conoce como materiales
semiconductores ya que dependiendo las circuinstancias puede actuar tanto como conductor,
como aislante justo como se observo el la realización de la practica en donde se pudo
identificar el material tipo N y tipo P, observando como el diodo se llega a comportar en
diferentes aspectos que infuencian al circuito.

Santiago Quiñones Robles

Al utilizar un diodo en un circuito se tiene que conocer y diferenciar lo que son los materiales
tipo P y N, ya que básicamente su representación física es el diodo semiconductor; dónde el
material P representa el anódo y el material tipo N el catódo. Esto permite ser consciente del
empleo correcto del diodo en los circuitos, y saber si existe flujo de electrones o no.

Ramírez Euzárraga Renata

En conclusión, el diodo es un componente electrónico que permite el flujo de corriente
eléctrica en una dirección específica y bloquea el flujo en la dirección opuesta. Las
características de conducción del diodo incluyen su voltaje de encendido, que es la cantidad
mínima de voltaje necesaria para permitir el flujo de corriente en la dirección directa, y su
corriente inversa de fuga, que es la pequeña cantidad de corriente que fluye en la dirección
inversa incluso cuando el diodo está bloqueando el flujo de corriente. Estas características
hacen del diodo un componente esencial en muchos circuitos electrónicos, como los
rectificadores, y en la construcción de fuentes de alimentación y circuitos de protección
contra polaridad inversa. En resumen, el diodo es un componente electrónico fundamental
que permite el control y la regulación de la corriente eléctrica en una variedad de
aplicaciones, y en la realización de esta práctica pudimos observar cómo se comporta en
distintos ambientes.

Referencias
Fluke. (2016, Octubre 31). ¿Qué es un diodo? Fluke.com.

https://www.fluke.com/es-mx/informacion/blog/electrica/que-es-un-diodo
La resistencia continua de un diodo. (2023). Sc.ehu.es.

http://www.sc.ehu.es/sbweb/electronica/elec_basica/tema3/Paginas/Pagina12.htm
