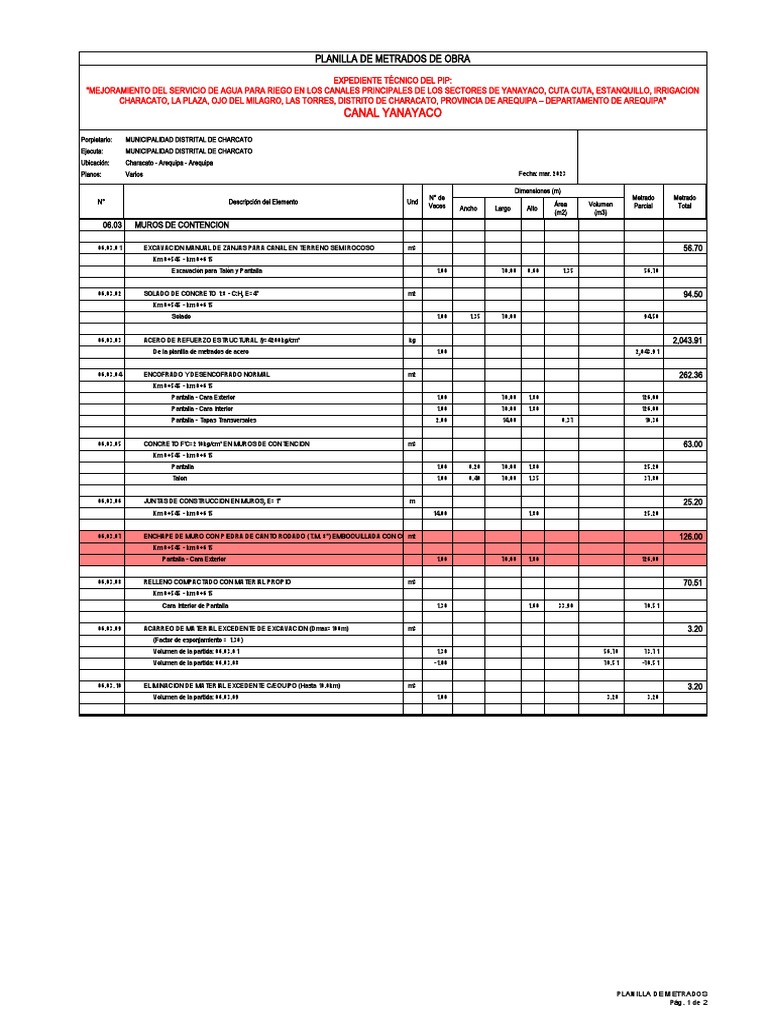

PLANILLA DE METRADOS DE OBRA

EXPEDIENTE TÉCNICO DEL PIP:

"MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN LOS CANALES PRINCIPALES DE LOS SECTORES DE YANAYACO, CUTA CUTA, ESTANQUILLO, IRRIGACION
CHARACATO, LA PLAZA, OJO DEL MILAGRO, LAS TORRES, DISTRITO DE CHARACATO, PROVINCIA DE AREQUIPA – DEPARTAMENTO DE AREQUIPA"
CANAL YANAYACO

Porpietario: MUNICIPALIDAD DISTRITAL DE CHARCATO

Ejecuta: MUNICIPALIDAD DISTRITAL DE CHARCATO
Ubicación: Characato - Arequipa - Arequipa
Planos: Varios Fecha: mar. 2023

Dimensiones (m)
N° de Metrado Metrado
N° Descripción del Elemento Und Área Volumen
Veces Ancho Largo Alto Parcial Total
(m2) (m3)
06.03 MUROS DE CONTENCION

06.03.01 EXCAVACION MANUAL DE ZANJAS PARA CANAL EN TERRENO SEMI ROCOSO m3 56.70
Km 0+545 - km 0+615
Excavación para Talón y Pantalla 1.00 70.00 0.60 1.35 56.70

06.03.02 SOLADO DE CONCRETO 1:8 - C:H, E=4" m2 94.50

Km 0+545 - km 0+615
Solado 1.00 1.35 70.00 94.50

06.03.03 ACERO DE REFUERZO ESTRUCTURAL fy=4200kg/cm² kg 2,043.91

De la planilla de metrados de acero 1.00 2,043.91

06.03.04 ENCOFRADO Y DESENCOFRADO NORMAL m2 262.36

Km 0+545 - km 0+615
Pantalla - Cara Exterior 1.00 70.00 1.80 126.00
Pantalla - Cara Interior 1.00 70.00 1.80 126.00
Pantalla - Tapas Transversales 2.00 14.00 0.37 10.36

06.03.05 CONCRETO F'C=210kg/cm² EN MUROS DE CONTENCION m3 63.00

Km 0+545 - km 0+615
Pantalla 1.00 0.20 70.00 1.80 25.20
Talon 1.00 0.40 70.00 1.35 37.80

06.03.06 JUNTAS DE CONSTRUCCION EN MUROS, E=1" m 25.20

Km 0+545 - km 0+615 14.00 1.80 25.20

06.03.07 ENCHAPE DE MURO CON PIEDRA DE CANTO RODADO (T.M. 8") EMBOQUILLADA CON CO m2 126.00
Km 0+545 - km 0+615
Pantalla - Cara Exterior 1.00 70.00 1.80 126.00

06.03.08 RELLENO COMPACTADO CON MATERIAL PROPIO m3 70.51

Km 0+545 - km 0+615
Cara Interior de Pantalla 1.30 1.60 33.90 70.51

06.03.09 ACARREO DE MATERIAL EXCEDENTE DE EXCAVACION (Dmax=100m) m3 3.20

(Factor de esponjamiento = 1.30)
Volumen de la partida: 06.03.01 1.30 56.70 73.71
Volumen de la partida: 06.03.08 -1.00 70.51 -70.51

06.03.10 ELIMINACION DE MATERIAL EXCEDENTE C/EQUIPO (Hasta 10.0km) m3 3.20

Volumen de la partida: 06.03.09 1.00 3.20 3.20

PLANILLA DE METRADOS
Pág. 1 de 2
 METRADOS DE ACERO DE REFUERZO
EXPEDIENTE TÉCNICO DEL PIP:
"MEJORAMIENTO DEL SERVICIO DE AGUA PARA RIEGO EN LOS CANALES PRINCIPALES DE LOS SECTORES DE YANAYACO, CUTA CUTA, ESTANQUILLO, IRRIGACION
CHARACATO, LA PLAZA, OJO DEL MILAGRO, LAS TORRES, DISTRITO DE CHARACATO, PROVINCIA DE AREQUIPA – DEPARTAMENTO DE AREQUIPA"
CANAL YANAYACO
Porpietario: MUNICIPALIDAD DISTRITAL DE CHARCATO
Ejecuta: MUNICIPALIDAD DISTRITAL DE CHARCATO
Ubicación: Characato - Arequipa - Arequipa
Planos: Fecha: mar. 2023

Longitud N° de ACERO DE REFUERZO Longirud METRADO METRADO

N° de Diám.
ITEM DESCRIPCIÓN DEL ELEMENTO Unitaria Elementos 1/4" 3/8" 1/2" 5/8" 3/4" Parcial PARCIAL FINAL
Veces Ø
(m) Iguales (m) (kg) (kg)
0.25 0.58 1.02 1.60 2.25
06.04.03 ACERO DE REFUERZO ESTRUCTURAL fy=4200kg/cm² - MUROS DE CON kg 2,043.91
Km 0+545 - km 0+615
Acero Vertical (Ø3/8" a 0.20) 2.60 350 1 3/8 " - 527.80 - - - 910.00 527.80
Acero Vertical (Ø3/8" a 0.25) 2.60 280 1 3/8 " - 422.24 - - - 728.00 422.24
Acero Vertical (Ø1/2" a 0.225) 1.40 311 1 1/2 " - - 444.27 - - 435.56 444.27
Acero Horizontal (Ø3/8" a 0.35) 70.00 6 1 3/8 " - 243.60 - - - 420.00 243.60
Acero Horizontal (Ø3/8" a 0.35) 70.00 10 1 3/8 " - 406.00 - - - 700.00 406.00

METRADOS DE ACERO DE REFUERZO

Pág. 2 de 2
