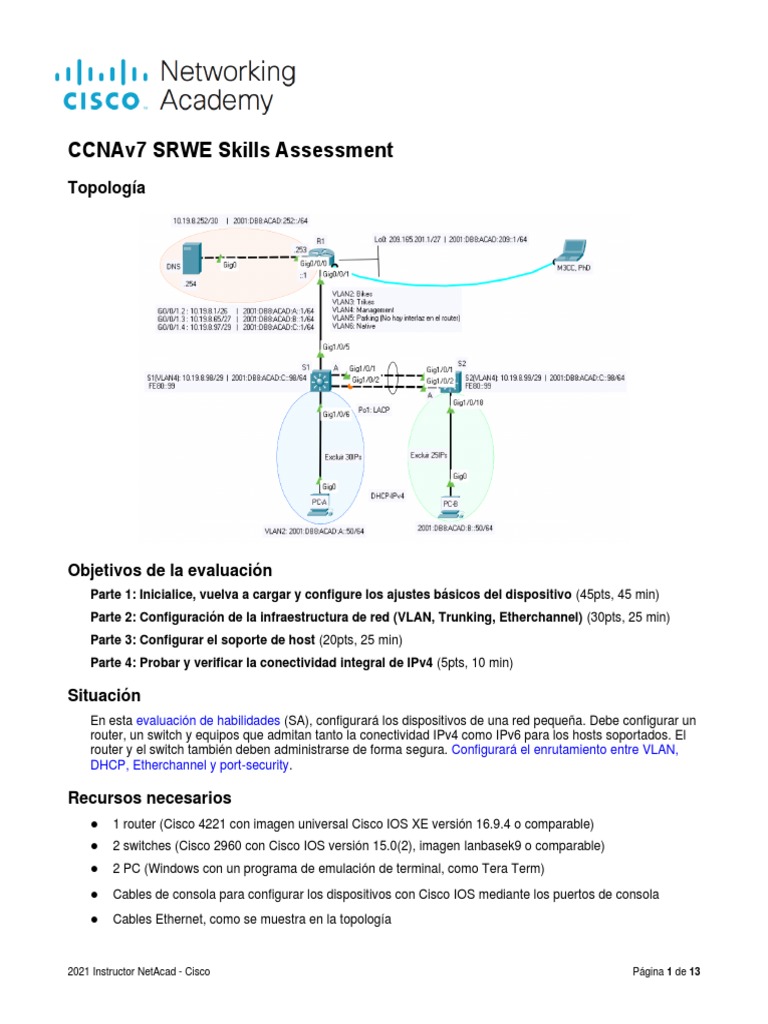

CCNAv7 SRWE Skills Assessment
Topología
Objetivos de la evaluación
Parte 1: Inicialice, vuelva a cargar y configure los ajustes básicos del dispositivo (45pts, 45 min)
Parte 2: Configuración de la infraestructura de red (VLAN, Trunking, Etherchannel) (30pts, 25 min)
Parte 3: Configurar el soporte de host (20pts, 25 min)
Parte 4: Probar y verificar la conectividad integral de IPv4 (5pts, 10 min)
Situación
En esta evaluación de habilidades (SA), configurará los dispositivos de una red pequeña. Debe configurar un
router, un switch y equipos que admitan tanto la conectividad IPv4 como IPv6 para los hosts soportados. El
router y el switch también deben administrarse de forma segura. Configurará el enrutamiento entre VLAN,
DHCP, Etherchannel y port-security.
Recursos necesarios
● 1 router (Cisco 4221 con imagen universal Cisco IOS XE versión 16.9.4 o comparable)
● 2 switches (Cisco 2960 con Cisco IOS versión 15.0(2), imagen lanbasek9 o comparable)
● 2 PC (Windows con un programa de emulación de terminal, como Tera Term)
● Cables de consola para configurar los dispositivos con Cisco IOS mediante los puertos de consola
● Cables Ethernet, como se muestra en la topología
2021 Instructor NetAcad - Cisco Página 1 de 13

CCNAv7 SRWE Evaluación de Habilidades https://gs3rx.netlify.app/
Tabla de VLAN
VLAN Nombre de la VLAN
2 Bikes
3 Trikes
4 Management
5 Parking
6 Native
Tabla de asignación de direcciones

Puerta de enlace
Dispositivo / interfaz Dirección IP / Prefijo predeterminada
R1 G0/0/1.2 10.19.8.1 /26 No corresponde

R1 G0/0/1.2
2001:db8:acad:a: :1 /64 No corresponde
R1 G0/0/1.3
2001:db8:acad:b: :1 /64 No corresponde
R1 G0/0/1.4
2001:db8:acad:c: :1 /64 No corresponde

R1 G0/0/1.6 No corresponde No corresponde
R1 Loopback0 209.165.201.1 /27 No corresponde
R1 Loopback0
2001:db8:acad:209: :1 /64 No corresponde

S1 VLAN 4 10.19.8.98 /29 10.19.8.97
VLAN S1 4

S1 VLAN 4
fe80: :98 No corresponde

S2 VLAN 4 10.19.8.99 /29 10.19.8.97
S2 VLAN 4
S2 VLAN 4
fe80: :99 No corresponde
DHCP para puerta de enlace
PC-A NIC
Dirección DHCP para IPv4 predeterminada IPv4
PC-A NIC
2001:db8:acad:a: :50 /64 fe80::1
DHCP para puerta de enlace
PC-B NIC
DHCP para dirección IPv4 predeterminada IPv4
PC-B NIC
2001:db8:acad:b: :50 /64 fe80::1
Nota: No hay ninguna interfaz en el router que admita VLAN 5.

Instrucciones
Parte 1: Inicializar y Recargar y Configurar aspectos básicos de los
dispositivos
Puntos totales: 45
Tiempo: 20 minutos
Paso 1: Inicializar y volver a cargar el router y el switch
● Borre las configuraciones de inicio y las VLAN del router y del switch y vuelva a cargar los dispositivos.
R1, S1, S2:
enable
show flash:
erase startup-config
delete vlan.dat
reload
● Después de recargar el switch, configure la plantilla SDM para que admita IPv6 según sea necesario y
vuelva a cargar el switch.
Esto no es viable en Packet Tracer, solo se puede aplicar al modo real de los equipos.
show sdm prefer
configure terminal
sdm prefer dual-ipv4-and-ipv6 default
end
reload
● Antes de continuar, solicite al instructor que verifique la inicialización de los dispositivos.
Paso 2: Configurar R1
Las tareas de configuración para R1 incluyen las siguientes:
Tarea (Modo de configuración global) Especificación Puntos
Desactivar la búsqueda DNS
• no ip domain-lookup Teclas de ayuda: ctrl+shift+6 0,5 pt
Nombre del router 0.5 pt
• hostname R1 R1
Nombre de dominio 0.5 pt
• ip domain-name ccna-lab.com ccna-lab.com
Contraseña cifrada para el modo EXEC 1 pt
privilegiado
• enable secret ciscoenpass Ciscoenpass
Contraseña de acceso a la consola 1 pt
• line console 0
password ciscoconpass
logging synchronous
login Ciscoconpass
Establecer la longitud mínima para las 1 pt
contraseñas
• security passwords min-length 10 10 caracteres
Crear un usuario administrativo en la base de
datos local
• username admin privilege 15 secret Nombre de usuario: admin
admin1pass Password: admin1pass 1 pt
Configurar el inicio de sesión en las líneas VTY 1 pt
para que use la base de datos local
• line vty 0 15
login local
Set VTY lines to accept SSH connections only Se le añade una buena práctica a las líneas 1 pt
transport input ssh virtuales

loggin synchronous
Cifrar las contraseñas de texto no cifrado 1 pt
• service password-encryption
Configure un MOTD Banner 0.5 pt
• banner motd % ****Solo personal
Autorizado***** %
Habilitar el routing IPv6 1 pt
• ipv6 unicast-routing
Configurar interfaz G0/0/1 y subinterfaces
• interface gigabitEthernet 0/0/1
no ip address
exit
interface gigabitEthernet 0/0/1.2
description Bikes
encapsulation dot1Q 2
ip address 10.19.8.1 255.255.255.192
ipv6 address 2001:DB8:ACAD:A::1/64
ipv6 address FE80::1 Link-local
exit
description Trikes
ip address 10.19.8.65 255.255.255.224
ipv6 address 2001:DB8:ACAD:B::1/64 Establezca la descripción
ipv6 address FE80::1 Link-local Establece la dirección IPv4.
exit Establezca la dirección local de enlace IPv6 4 pts
interface gigabitEthernet 0/0/1.4 como fe80: :1
description Management int g0/0/1.x x=2,3,4
encapsulation dot1Q 4 Establece la dirección IPv6.
ip address 10.19.8.97 255.255.255.248 Activar la interfaz.
ipv6 address 2001:DB8:ACAD:C::1/64
ipv6 address FE80::1 Link-local
exit
description Native
exit
interface gigabitEthernet 0/0/1
no shutdown
exit
show ip int br
show ipv6 int br
Configure the Loopback0 interface
• interface loopback 0 Establezca la descripción
description Internet Establece la dirección IPv4.
ip address 209.165.201.1 255.255.255.224 Establece la dirección IPv6.
ipv6 address 2001.DB8.ACAD:209:1/64 Establezca la dirección local de enlace IPv6
ipv6 address FE80::1 LINK-LOCAL como fe80::1 2 pts
Generar una clave de cifrado RSA
• crypto key generate rsa
1024
ip ssh authentication-retries 3
ip ssh time-out 90
ip ssh version 2 Módulo de 1024 bits 1 pt

Paso 3: Configure S1 y S2.

Las tareas de configuración incluyen lo siguiente:
Tarea Especificación S1 S2
0,5 0,5
Desactivar la búsqueda DNS. pt pt
0,5 0,5
Nombre del switch S1 o S2, según proceda pt pt
0,5 0,5
Nombre de dominio ccna-lab.com pt pt
Contraseña cifrada para el modo EXEC privilegiado ciscoenpass 1 pt 1 pt
Contraseña de acceso a la consola ciscoconpass 1 pt 1 pt
Crear un usuario administrativo en la base de datos Nombre de usuario: admin

local Password: admin1pass 1 pt 1 pt
Configurar el inicio de sesión en las líneas VTY
para que use la base de datos local 1 pt 1 pt
Configurar las líneas VTY para que acepten
únicamente las conexiones SSH 1 pt 1 pt
Cifrar las contraseñas de texto no cifrado 1 pt 1 pt
0,5 0,5
Configurar an MOTD Banner pt pt
Generar una clave de cifrado RSA Módulo de 1024 bits 1pt 1pt
Establecer la dirección IPv4 de capa 3
Establezca la dirección local de enlace
IPv6 como FE80: :98 para S1 y FE80:
:99 para S2
Configurar la interfaz de administración (SVI) Establecer la dirección IPv6 de capa 3 2pts 2pts
Configure la puerta de enlace
predeterminada como 10.19.8.97 para
Configuración del gateway predeterminado IPv4 1pt 1 pt
S1 S2
no ip domain-lookup no ip domain-lookup
hostname S1 hostname S2
ip domain-name ccna-lab.com ip domain-name ccna-lab.com
enable secret ciscoenpass enable secret ciscoenpass 4pto
line console 0 line console 0 s
password ciscoconpass password ciscoconpass
logging synchronous logging synchronous
login login
exit exit
username admin privilege 15 secret admin1pass username admin privilege 15 secret admin1pass 17pt
line vty 0 15 line vty 0 15 os
login local login local
transport input ssh transport input ssh
loggin synchronous loggin synchronous

exit exit
service password-encryption service password-encryption
banner motd % *****Solo personal Autorizado***** % banner motd % *****Solo personal Autorizado***** %
24pt
crypto key generate rsa crypto key generate rsa
ps
1024 1024
ip ssh authentication-retries 3 ip ssh authentication-retries 3
ip ssh time-out 90 ip ssh time-out 90
ip ssh version 2 ip ssh version 2
interface vlan 4 interface vlan 4
description Management Interface description Management Interface
ip address 10.19.8.98 255.255.255.248 ip address 10.19.8.99 255.255.255.248
ipv6 address 2001:DB8:ACAD:C::98/64 ipv6 address 2001:DB8:ACAD:C::99/64
ipv6 address FE80::98 link-local ipv6 address FE80::99 link-local
no shutdown no shutdown
exit exit
ip default-gateway 10.19.8.97 ip default-gateway 10.19.8.97
ipv6 route ::/0 2001:DB8:ACAD:C::1 ipv6 route ::/0 2001:DB8:ACAD:C::1
exit exit
show show
copy running-config startup-config copy running-config startup-config
Firma del Instructor Parte 1:
Total de puntos para la Parte 1 (45 puntos)

45
Parte 2: Configuración de la infraestructura de red (VLAN, Trunking,

EtherChannel)
Puntos totales: 30
Tiempo: 20 minutos
Paso 1: Configurar S1
La configuración del S1 incluye las siguientes tareas:
Tarea Especificación Puntos

Crear VLAN
• vlan 2
name Bikes
vlan 3
name Trikes VLAN 2, nombre Bikes
vlan 4 VLAN 3, nombre Trikes
name Management VLAN 4, name Management
vlan 5 VLAN 5, nombre Parking (5 puntos)
name Parking VLAN 6, nombre Native
vlan 6
name Native
end

show vlan brief

Crear troncal 802.1Q que utilice la VLAN 6 nativa
interface range gigabitEthernet 1/0/1-2, g1/0/5
shutdown
switchport trunk encapsulation dot1q Interfaces G1/0/1, G1/0/2 y G1/0/5 (1 punto)
switchport mode trunk
switchport trunk native vlan 6
exit
Crear un grupo de puertos EtherChannel de Capa
2 que use interfaces G1/0/1 y G1/0/2
interface range gigabitEthernet 1/0/1-2
channel-group 1 mode active
interface port-channel 1 Usar el protocolo LACP para la (2 puntos)
switchport trunk encapsulation dot1q negociación
switchport mode trunk
switchport trunk native vlan 6
Configurar el puerto de acceso de host para

VLAN 2
switchport mode access Interface G/1/0/6 (1 punto)
switchport access vlan 2
Configurar la seguridad del puerto en los puertos

de acceso
switchport port-security maximum 3 Permitir 3 direcciones MAC (2 puntos)
Proteja todas las interfaces no utilizadas
description « No en uso »
switchport mode Access
shutdown
exit
shutdown
exit Asignar a VLAN 5, Establecer en modo de
interface range gigabitEthernet 1/1/1-4 acceso, agregar una descripción y apagar
switchport mode Access 4 puntos
shutdown
exit
write memory

Paso 2: Configure el S2.

Entre las tareas de configuración de S2 se incluyen las siguientes:

Crear VLAN
• vlan 2
name Bikes
vlan 3 VLAN 2, name Bikes
name Trikes VLAN 3, name Trikes
vlan 4 VLAN 4, name Management
name Management VLAN 5, nombre Parking (5 puntos)
vlan 5 VLAN 6, nombre Native
name Parking
vlan 6
name Native
end
show vlan brief
Crear troncal 802.1Q que utilice la VLAN 6 nativa
shutdown
switchport trunk encapsulation dot1q
switchport mode trunk Interfaces G1/0/1, G1/0/2
switchport trunk native vlan 6 (1 punto)
exit
Crear un grupo de puertos EtherChannel de Capa
2 que use interfaces G1/0/1 y G1/0/2
interface port-channel 1
switchport trunk encapsulation dot1q Usar el protocolo LACP para la
switchport mode trunk negociación
switchport trunk native vlan 6 (2 puntos)
Configurar el puerto de acceso del host para la
VLAN 3
switchport mode access
switchport access vlan 3 Interfaz G1/0/18 (1 punto)
Configure port-security en los access ports
switchport port-security
switchport port-security maximum 3 permite 3 MAC addresses (2 puntos)
Asegure todas las interfaces no utilizadas
switchport access vlan 5 Asignar a VLAN 5, Establecer en modo de
shutdown acceso, agregar una descripción y apagar 4 puntos
exit
shutdown

exit
shutdown
exit
no shutdown
do write memory
es necesario ir al S1, y activar las 2 interfaces
no shutdown
do write memory

30
Parte 3: Configurar soporte de host

Puntos totales: 20
Tiempo: 10 minutos
Paso 1: Configure R1
Las tareas de configuración para R1 incluyen las siguientes:
Configure Default Routing

Crear rutas predeterminadas para
ip route 0.0.0.0 0.0.0.0 loopback 0 IPv4 e IPv6 que dirijan el tráfico a la
ipv6 route ::/0 loopback 0 interfaz Loopback 0 (4 puntos)
Configure DHCP IPv4 para VLAN 2
ip dhcp excluded-address 10.19.8.1 10.19.8.30 Cree un grupo DHCP para VLAN 2,
ip dhcp pool VLAN2-Bikes compuesto por las últimas 10
network 10.19.8.0 255.255.255.192 direcciones de la subred solamente.
default-router 10.19.8.1 Asigne el nombre de dominio ccna-
domain-name ccna-a.net a.net y especifique la dirección de la
dns-server 10.19.8.254 puerta de enlace predeterminada
exit como dirección de interfaz del router
para la subred involucrada (6 puntos)
Cree un grupo DHCP para VLAN 3,
Configurar DHCP IPv4 para VLAN 3 compuesto por las últimas 10
ip dhcp excluded-address 10.19.8.65 10.19.8.80 direcciones de la subred solamente. (6 puntos)

ip dhcp pool VLAN3-Trikes Asigne el nombre de dominio ccna-

network 10.19.8.64 255.255.255.224 b.net y especifique la dirección de la
default-router 10.19.8.65 puerta de enlace predeterminada
domain-name ccna-b.net como dirección de interfaz del router
dns-server 10.19.8.254 para la subred involucrada
exit
Paso 2: Configurar los servidores

Configure el servidor
los equipos host PC-A y PC-B para que utilicen DHCP para IPv4 y asigne estáticamente las direcciones IPv6
GUA y Link Local. Después de configurar cada servidor, registre las configuraciones de red del host con el
comando ipconfig /all.
PC-A Network Configuration (2 points)

PC-A
Descripción
Dirección física 00D0.978A.D9CA
Dirección IP 10.19.8.31
Máscara de subred 255.255.255.192
Gateway predeterminado 10.19.8.1
Gateway predeterminado IPv6 FE80::1

Configuración de red de PC-A(2 points)
Descripción PC-B
Dirección física 0060.7046.D32A
Dirección IP 10.19.8.81
Máscara de subred 255.255.255.224
Gateway predeterminado 10.19.8.65
Gateway predeterminado IPv6 FE80::1

20

Parte 4: Probar y verificar la conectividad de extremo a extremo

Puntos totales: 5
Tiempo: 10 minutos
Use el comando ping para probar la conectividad IPv4 e IPv6 entre todos los dispositivos de red.
Nota: Si fallan los pings en las computadoras host, desactive temporalmente el firewall de la computadora y
vuelva a realizar la prueba.
Utilice la siguiente tabla para verificar metódicamente la conectividad con cada dispositivo de red. Tome
medidas correctivas para establecer la conectividad si alguna de las pruebas falla:
Desde A de Internet Dirección IP Resultados de ping
PC-A R1, G0/0/1.2 Dirección 10.19.8.1 Sent = 4, Received = 4, (0% loss)
IPv6 2001:db8:acad:a: :1 Sent = 4, Received = 4, (0% loss)

PC-A R1, G0/0/1.2
R1, G0/0/1.3 Dirección 10.19.8.65 Sent = 4, Received = 4, (0% loss)

PC-A
PC-A R1, G0/0/1.3

IPv6 2001:db8:acad:b: :1 Sent = 4, Received = 4, (0% loss)
PC-A
PC-A R1, G0/0/1.4
IPv6 2001:db8:acad:c: :1 Sent = 4, Received = 4, (0% loss)
PC-A
S1, VLAN 4 Dirección 10.19.8.98 Sent = 4, Received = 4, (0% loss)
PC-A S1, VLAN 4
PC-A
S2, VLAN 4 Dirección 10.19.8.99. Sent = 4, Received = 4, (0% loss)
PC-A S2, VLAN 4
PC-A
PC-B Dirección IP address will vary. Sent = 4, Received = 4, (0% loss)
PC-A PC-B
PC-A
R1 Bucle 0 Dirección 209.165.201.1 Sent = 4, Received = 4, (0% loss)
PC-A R1 Bucle 0
IPv6 2001:db8:acad:209: :1 Sent = 4, Received = 4, (0% loss)
PC-B R1 Bucle 0 Dirección 209.165.201.1 Sent = 4, Received = 4, (0% loss)
PC-B R1 Bucle 0
IPv6 2001:db8:acad:209: :1 Sent = 4, Received = 4, (0% loss)
PC-B
IPv6 2001:db8:acad:a: :1 Sent = 4, Received = 4, (0% loss)

PC-B R1, G0/0/1.2

PC-B
PC-B R1, G0/0/1.3

PC-B
PC-B R1, G0/0/1.4
PC-B
S1, VLAN 4 Dirección 10.19.8.98 Sent = 4, Received = 4, (0% loss)
PC-B S1, VLAN 4
PC-B
S2, VLAN 4 Dirección 10.19.8.99. Sent = 4, Received = 4, (0% loss)
PC-B S2, VLAN 4

5

Parte 5: Limpieza
NOTA: NO PROCEDA CON LA LIMPIEZA HASTA QUE EL INSTRUCTOR HAYA CALIFICADO SU
EXAMEN DE APTITUDES Y LE HAYA INFORMADO QUE PUEDE COMENZAR CON ESTA.
A menos que el instructor le indique lo contrario, restaure la conectividad de red del equipo host y luego
desconecte la alimentación de los equipos host.
Antes de desconectar la alimentación del router y el switch, elimine los archivos de configuración de NVRAM
(si se guardaron) de ambos dispositivos.
Desconecte todos los cables LAN que se utilizaron en el examen final y guárdelos cuidadosamente.
Tabla de resumen de interfaces de router

Modelo de
router Interfaz Ethernet 1 Interfaz Ethernet #2 Interfaz serial 1 Interfaz serial #2
Fast Ethernet 0/0 Fast Ethernet 0/1

1800 (F0/0) (F0/1) Serial 0/0/0 (S0/0/0) Serial 0/0/1 (S0/0/1)
Gigabit Ethernet 0/0 Gigabit Ethernet 0/1
1900 (G0/0) (G0/1) Serial 0/0/0 (S0/0/0) Serial 0/0/1 (S0/0/1)
Gigabit Ethernet 0/0 Gigabit Ethernet 0/1
2900 (G0/0) (G0/1) Serial 0/0/0 (S0/0/0) Serial 0/0/1 (S0/0/1)
Gigabit Ethernet 0/0/0 Gigabit Ethernet 0/0/1
4221 (G0/0/0) (G0/0/1) Serial 0/1/0 (S0/1/0) Serial 0/1/1 (S0/1/1)
Gigabit Ethernet 0/0/0 Gigabit Ethernet 0/0/1
4300 (G0/0/0) (G0/0/1) Serial 0/1/0 (S0/1/0) Serial 0/1/1 (S0/1/1)
Nota: Para conocer la configuración del router, observe las interfaces para identificar el tipo de router y cuántas
interfaces tiene. No existe una forma eficaz de confeccionar una lista de todas las combinaciones de
configuraciones para cada clase de router. En esta tabla se incluyen los identificadores para las posibles
combinaciones de interfaces Ethernet y seriales en el dispositivo. En esta tabla, no se incluye ningún otro tipo de
interfaz, aunque puede haber interfaces de otro tipo en un router determinado. La interfaz BRI ISDN es un ejemplo
de esto. La cadena entre paréntesis es la abreviatura legal que se puede utilizar en un comando de Cisco IOS para
representar la interfaz.
Fin del documento

Ccnav7 Srwe Skills Assessment: Topología

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Ccnav7 Srwe Skills Assessment: Topología

Cargado por

Copyright:

Formatos disponibles

CCNAv7 SRWE Skills Assessment

2021 Instructor NetAcad - Cisco Página 1 de 13

Tabla de asignación de direcciones

R1 G0/0/1.2 10.19.8.1 /26 No corresponde

2001:db8:acad:c: :1 /64 No corresponde

2001:db8:acad:209: :1 /64 No corresponde

2001:db8:acad:c: :98 /64 No corresponde

fe80: :98 No corresponde

Nota: No hay ninguna interfaz en el router que admita VLAN 5.

2021 Instructor NetAcad - Cisco Página 2 de 13

2021 Instructor NetAcad - Cisco Página 3 de 13

2021 Instructor NetAcad - Cisco Página 4 de 13

Paso 3: Configure S1 y S2.

Crear un usuario administrativo en la base de datos Nombre de usuario: admin

2021 Instructor NetAcad - Cisco Página 5 de 13

Total de puntos para la Parte 1 (45 puntos)

Parte 2: Configuración de la infraestructura de red (VLAN, Trunking,

Tarea Especificación Puntos

2021 Instructor NetAcad - Cisco Página 6 de 13

show vlan brief

Configurar el puerto de acceso de host para

Configurar la seguridad del puerto en los puertos

2021 Instructor NetAcad - Cisco Página 7 de 13

Paso 2: Configure el S2.

Tarea Especificación Puntos

2021 Instructor NetAcad - Cisco Página 8 de 13

Firma del Instructor Parte 2:

Total de puntos para la Parte 2 (30 puntos)

Parte 3: Configurar soporte de host

Tarea Especificación Puntos

Configure Default Routing

2021 Instructor NetAcad - Cisco Página 9 de 13

ip dhcp pool VLAN3-Trikes Asigne el nombre de dominio ccna-

Paso 2: Configurar los servidores

PC-A Network Configuration (2 points)

Máscara de subred 255.255.255.192

Gateway predeterminado 10.19.8.1

Gateway predeterminado IPv6 FE80::1

2021 Instructor NetAcad - Cisco Página 10 de 13

Configuración de red de PC-A(2 points)

Dirección física 0060.7046.D32A

Máscara de subred 255.255.255.224

Gateway predeterminado 10.19.8.65

Gateway predeterminado IPv6 FE80::1

Firma del Instructor Parte 3:

Total de puntos para la Parte 3 (20 puntos)

2021 Instructor NetAcad - Cisco Página 11 de 13

Parte 4: Probar y verificar la conectividad de extremo a extremo

IPv6 2001:db8:acad:a: :1 Sent = 4, Received = 4, (0% loss)

R1, G0/0/1.3 Dirección 10.19.8.65 Sent = 4, Received = 4, (0% loss)

PC-A R1, G0/0/1.3

IPv6 2001:db8:acad:a: :1 Sent = 4, Received = 4, (0% loss)

R1, G0/0/1.3 Dirección 10.19.8.65 Sent = 4, Received = 4, (0% loss)

PC-B R1, G0/0/1.3

Firma del Instructor Parte 4:

Total de puntos para la Parte 4 (5 puntos)

2021 Instructor NetAcad - Cisco Página 12 de 13

Tabla de resumen de interfaces de router

Fast Ethernet 0/0 Fast Ethernet 0/1

2021 Instructor NetAcad - Cisco Página 13 de 13

También podría gustarte
