Nicolas Antonio Coello Castillo
INGENIERO CIVIL
CED. PROF. INGENIERO CIVL 1527629 CED. PROF. ESP. EN VALUACION 8935579
DIRECTOR RESPONSABLE DE OBRA A-0754-IE

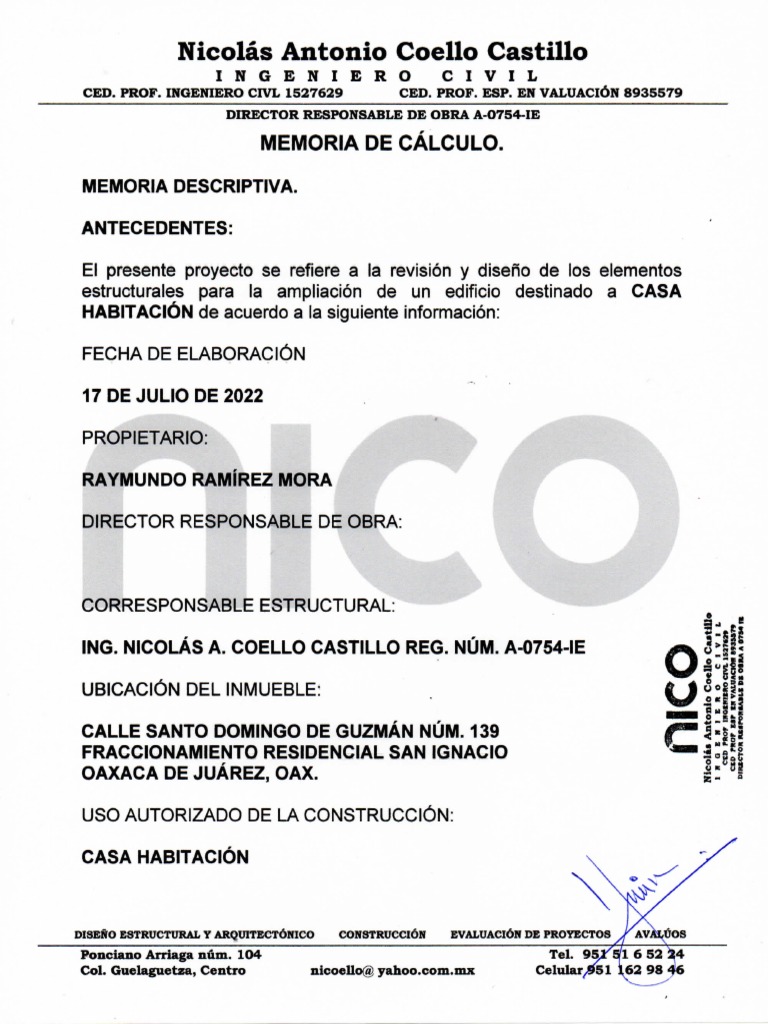

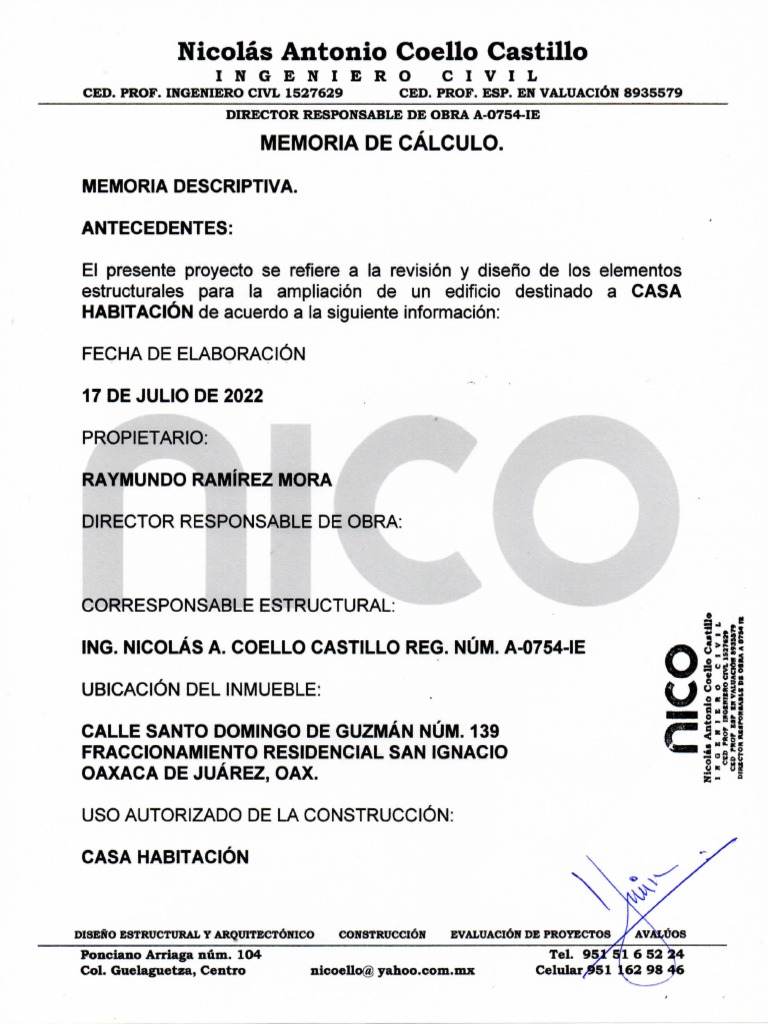

MEMORIA DE CALCULO.
MEMORIA DESCRIPTIVA.
ANTECEDENTES:
El presente proyecto se refiere a la revisién y disefio de los elementos
estructurales para la ampliacion de un edificio destinado a CASA
HABITACION de acuerdo a la siguiente informacién:
FECHA DE ELABORACION
17 DE JULIO DE 2022
PROPIETARIO:
RAYMUNDO RAMIREZ MORA
DIRECTOR RESPONSABLE DE OBRA:
CORRESPONSABLE ESTRUCTURAL:
ING. NICOLAS A. COELLO CASTILLO REG. NUM. A-0754-IE
CALLE SANTO DOMINGO DE GUZMAN NUM. 139
FRACCIONAMIENTO RESIDENCIAL SAN IGNACIO
OAXACA DE JUAREZ, OAX.
UBICACION DEL INMUEBLE: YD
—
C
USO AUTORIZADO DE LA CONSTRUCCION:
CASA HABITACION
DISENO ESTRUCTURAL ¥ ARQUITECTONICO _CONSTRUCCION _EVALUACION DE PRovECToS /“AVALGOS
Ponclano Arriagn nim. 104 Tel, 95181 6 62 24
Col. Guelaguetza, Centro nicoello@ yahoo.com.mx Celular 951 62 9 ee 46 Nicolas Antonio Coello Castillo
INGENIERO crIViIL
). PROF. INGENIERO CIVL 1527629 CED. PROF. ESP. EN VALUACION 8935579
DIRECTOR RESPONSABLE DE OBRA A-0754-IE
CLASIFICACION DE LA CONSTRUCCION:
GRUPO “A”
REGIONALIZACION SISMICA
ZONA “Cc”
INFORMACION COMPLEMENTARIA:
SUPERFICIE DEL TERRENO: 68.15 m?
AREA DE CONSTRUCCION: 102.30 m?
NIVELES: . 3 NIVELES
ALTURA: 8.35 m
MARCO JURIDICO:
A).- REGLAMENTO DE CONSTRUCCIONES Y SEGURIDAD
ESTRUCTURAL PARA EL ESTADO DE OAXACA.
B).- NORMAS TECNICAS COMPLEMENTARIAS AL REGLAMENTO DE
CONSTRUCCIONES DEL D.F.
1.- DISENO POR SISMO.
2.- DISENO Y CONSTRUCCION DE CIMENTACIONES.
3.- DISENO Y CONSTRUCCION DE ESTRUCTURAS DE CONCRET!
ESTRUCTURACION:
BASANDOSE EN LA TRAZA ARQUITECTONICA SE ESTRUCTURO EI
EDIFICIO CONSIDERANDO LAS ACCIONES A QUE ESTARA
SOMETIDO, COMO SON: CARGAS PERMANENTES, VARIABLES Y
ACCIDENTALES, PARA SU DETERMINACION SE CONSULTO Y
APLICO EL REGLAMENTO VIGENTE, QUEDANDO ESTRUCTURADO
DE LA SIGUIENTE MANERA:
DISEO ESTRUCTURAL ¥ ARQUITECTONICO _CONSTRUCCION _EVALUACION DE PROYECTOS
Ponciano Arriaga nam. 104 Tel. 95: 652 aa
Col. Guelaguetza, Centro nicoello@ yahoo.com.mx Celular 981 162 98 46 Nicolas Antonio Coello Castillo
INGENIERO CIVIL
CED. PROF. INGENIERO CIVL 1527629 CED. PROF. ESP. EN VALUACION 8935579
DIRECTOR RESPONSABLE DE OBRA A-0754-IE
SUB-SUELO:
EL TIPO DE TERRENO LO CONFORMA UNA ESTRATIGRAFIA
FORMADA POR DEPOSITOS CIASTICOS CONTINENTALES CUYA
CAPACIDAD DE CARGA ES DE 6 ton/m?. A UNA PROFUNDIDAD DE
1.0 MTS. DE ACUERDO A REVISION FISICA REALIZADA.
SUB-ESTRUCTURA:
CONFORMADA PRINCIPALMENTE POR:
ZAPATAS CORRIDAS DE CONCRETO ARMADO EN DOS
DIRECCIONES, RIGIDIZADAS CON. CONTRATRABES, PARA
ALCANZAR EL NIVEL DE PISO TERMINADO SE ENRAZARA CON
TABICON DE CEMENTO Y SE TERMINA CON UNA CADENA DE
DESPLANTE DE 15 POR 25 CMS. ARMADA CON 4 VARS. DEL
NUMERO 3 Y ESTRIBOS DEL NUM. 2 A CADA 15 CMS.
SUPER-ESTRUCTURA:
INTEGRADA PRINCIPALMENTE CON MUROS DE CARGA DE
TABICON DE CEMENTO DE 14 CMS. DE ESPESOR, RIGIDIZADOS
CON CASTILLOS, TRABES, CADENAS DE DESPLANTE Y
CERRAMIENTO DE CONCRETO ARMADO.
EL SISTEMA DE TECHOS LO CONFORMAN:
LOSAS DE CONCRETO ARMADO CON UN ESPESOR MINIMO DE
CMS. ARMADAS CON VAR DEL NUMERO 3
PARAMETROS DE DISENO:
A).- ESFUERZO DE COMPRESION DEL CONCRETO A LA EDAD DE 28
DIAS f'c = 250 kg/cm? ie
ow
B).- ESFUERZO DE FLUENCIA DEL ACERO fy = 4,200 kg/cm?.
DISENO ESTRUCTURAL Y ARQUITECTONICO _CONSTRUCCION _ EVALUACION DE PROYECTOS//_ AVALUOS
Ponciano Arriaga nim. 104 Tel. 954 51 6 52 24
Col. Guelaguetza, Centro nicoello@ yahoo.com.mx Celular 951 162.98 46 Nicolas Antonio Coello Castillo
INGENIERO cIVIL
CED. PROF. INGENIERO CIVL 1527629 CED. PROF. ESP. EN VALUACION 8935579
‘DIRECTOR RESPONSABLE DE OBRA A-0754-IE
C).- FACTOR DE CARGA PARA COMBINACION DE ACCIONES
PERMANENTES, VARIABLES Y ACCIDENTALES Fc = 1.1
D).- FACTOR DE CARGA PARA COMBINACION DE CARGAS
MUERTAS Y VIVAS Fc = 1.4
E).- FACTORES DE REDUCCION:
4.- ELEMENTOS A FLEXION Fr = 0.9
2.- ELEMENTOS A FLEXOCOMPRESION Fr = 0.8
3.- ELEMENTOS A CORTANTE Fr = 0.8
ESPECIFICACIONES DE MATERIALES:
ARENA: DE RIO LIMPIA Y LIBRE DE MATERIA VEGETAL Y
CUALQUIER OTRO CONTAMINANTE.
GRAVA: DE RIO O TRITURADA, LIMPIA DE POLVO Y MATERIA
VEGETAL, EL TAMANO DEL AGREGADO ESTA EN FUNCION DEL
TIPO DE ELEMENTO ESTRUCTURAL EN QUE SE VA A USAR.
CEMENTO: TIPO PORTLAND TIPO I
VARILLA: LIMITE DE FLUENCIA FY = 4,200 kg/cm?
Castillo.
MORTERO: DE ACUERDO A LA NORMA MEXICANA nox.c-02) §
ONNCCE 2
CONCRETO: DE 250 kgicm? PARA ELEMENTOS ESTRUCTURALESem #
LA CALIDAD DE TODOS LOS MATERIALES COMPONENTES DI H
CONCRETO DEBERA VERIFICARSE ANTES DEL INICIO DE LA OBRA® cal
acta
F
i
a
:
1
METODO DE CALCULO A UTILIZAR:
DISENO PLASTICO, DE RESISTENCIA O DE RESISTENCIA ULTIMA,
SEGUN EL CUAL LOS ELEMENTOS O SECCIONES SE DIMENSIONAN”
PARA QUE TENGAN UNA RESISTENCIA DETERMINADA. Se
DISENO ESTRUCTURAL Y ARQUITECTONICO _CONSTRUCCION _ EVALUACION DE PROYECTOS
Ponciano Arriaga nim. 104 Tel. 951 61/6 52 24)
Col. Guelaguetza, Centro nicoello@ yahoo.com.mx Celular 951 162.98 46) Nicolas Antonio Coello Castillo
INGENIERO CIVIL
CED. PROF. INGENIERO CIVL 1527629 CED. PROF. ESP. EN VALUACION 8935579
DIRECTOR RESPONSABLE DE OBRA A-0754-IE
CRITERIOS DE ANALISIS DE CARGAS VERTICALES Y
HORIZONTALES:
SE REVISO EL PROYECTO ARQUITECTONICO CONSIDERANDO LAS
ACCIONES A QUE ESTARA SOMETIDO, COMO SON: CARGAS
PERMANENTES, VARIABLES Y ACCIDENTALES, PARA SU
DETERMINACION SE CONSULTO Y APLICO EL REGLAMENTO
VIGENTE.
CRITERIOS DE LOS ESTADOS LIMITE DE FALLA Y DE SERVICIOS:
EL REGLAMENTO CONSIDERA DOS CATEGORIAS DE ESTADOS
LIMITE: LOS DE FALLA Y LOS DE SERVICIO.
LOS DE FALLA CORRESPONDEN AL AGOTAMIENTO DEFINITIVO DE
LA CAPACIDAD DE CARGA DE LA ESTRUCTURA O DE CUALQUIERA
DE SUS MIEMBROS O AL HECHO DE QUE LA ESTRUCTURA, SIN
AGOTAR SU CAPACIDAD DE CARGA, SUFRA DANOS
IRREVERSIBLES QUE AFECTEN SU RESISTENCIA ANTE NUEVAS
APLICACIONES DE CARGA.
LOS ESTADOS LIMITE DE SERVICIO TIENEN LUGAR CUANDO LA
ESTRUCTURA LLEGA A ESTADOS DE DEFORMACIONES,
AGRIETAMIENTOS, VIBRACIONES O DANOS QUE AFECTEN SU
CORRECTO FUNCIONAMIENTO, PERO NO SU CAPACIDAD PARA
SOPORTAR CARGAS.
PARA REVISAR LOS ESTADOS LIMITE DE FALLA, ESTO ES, ©
SEGURIDAD DE UNA ESTRUCTURA, SE DEBE VERIFICAR QUE
RESISTENCIA DE CADA ELEMENTO ESTRUCTURAL Y DE
ESTRUCTURA EN SU CONJUNTO SEA MAYOR QUE LAS ACCION
QUE ACTUAN SOBRE LOS ELEMENTOS O SOBRE U
ESTRUCTURA.
ESTA VERIFICACION SE EFECTUA SIGUIENDO EL PROCEDIMIENTO
QUE SE EXPONE A CONTINUACION:
A) PRIMERO SE DETERMINAN LAS ACCIONES QUE OBRAN SOBRE
LA ESTRUCTURA, LAS CUALES SE CLASIFICAN EN PERMAN ENTES,
DISENO ESTRUCTURAL ¥ ARQUITECTONICO _CONSTRUCCION _EVALUACION DE PROYECTOS
Ponciano Arriaga nim. 104 Tel. 951,
Col. Guelaguetza, Centro nicoello@ yahoo.com.mx Celular 951 162 98 Nicolas Antonio Coello Castillo
INGENIERO CIVIL
CED. PROF. INGENIERO CIVL 1527629 CED. PROF. ESP. EN VALUACION 8935579
DIRECTOR RESPONSABLE DE OBRA A-0754-IE
COMO LA CARGA MUERTA; VARIABLES, COMO LA CARGA VIVA, Y
ACCIDENTALES, COMO SISMO Y VIENTO.
B) SE CALCULAN, MEDIANTE UN ANALISIS ESTRUCTURAL, LOS
EFECTOS DE LAS ACCIONES SOBRE LA ESTRUCTURA, ESTO ES,
LOS VALORES DE LAS FUERZAS AXIALES Y CORTANTES Y DE LOS
MOMENTOS FLEXIONANTES Y TORSIONANTES QUE ACTUAN EN
DISTINTAS SECCIONES DE LA ESTRUCTURA. ESTOS VALORES SE
DENOMINAN ACCIONES O FUERZAS INTERNAS.
C) LAS FUERZAS INTERNAS SE MULTIPLICAN POR FACTORES DE
CARGA, FC, PARA OBTENER LAS LLAMADAS FUERZAS INTERNAS
DE DISENO. CUANDO SE USAN METODOS LINEALES DE ANALISIS
ESTRUCTURAL, SE OBTIENE EL MISMO RESULTADO
MULTIPLICANDO LAS ACCIONES POR LOS FACTORES DE CARGA
ANTES DE HACER EL ANALISIS.
D) SE CALCULAN LAS RESISTENCIAS NOMINALES, R, DE CADA
ELEMENTO DE LA ESTRUCTURA, Y SE MULTIPLICAN POR
FACTORES REDUCTIVOS, Fr, PARA OBTENER LAS LLAMADAS
RESISTENCIAS DE DISENO.
E) SE VERIFICA QUE LAS RESISTENCIAS DE DISENO, Fr r, SEAN
IGUALES O MAYORES QUE LA FUERZAS INTERNAS DE DISENO, ,
Fes. ESTA VERIFICACION QUE CONSTITUYE EL CRITERIO BASICO 2- 5S
DE COMPROBACION DE LA SEGURIDAD DE UNA ESTRUCTU!
SEGUN EL REGLAMENTO DEL DISTRITO FEDERAL, PUE!
ILUSTRARSE ESQUEMATICAMENTE COMO SIGUE:
Oe
—
Fes
