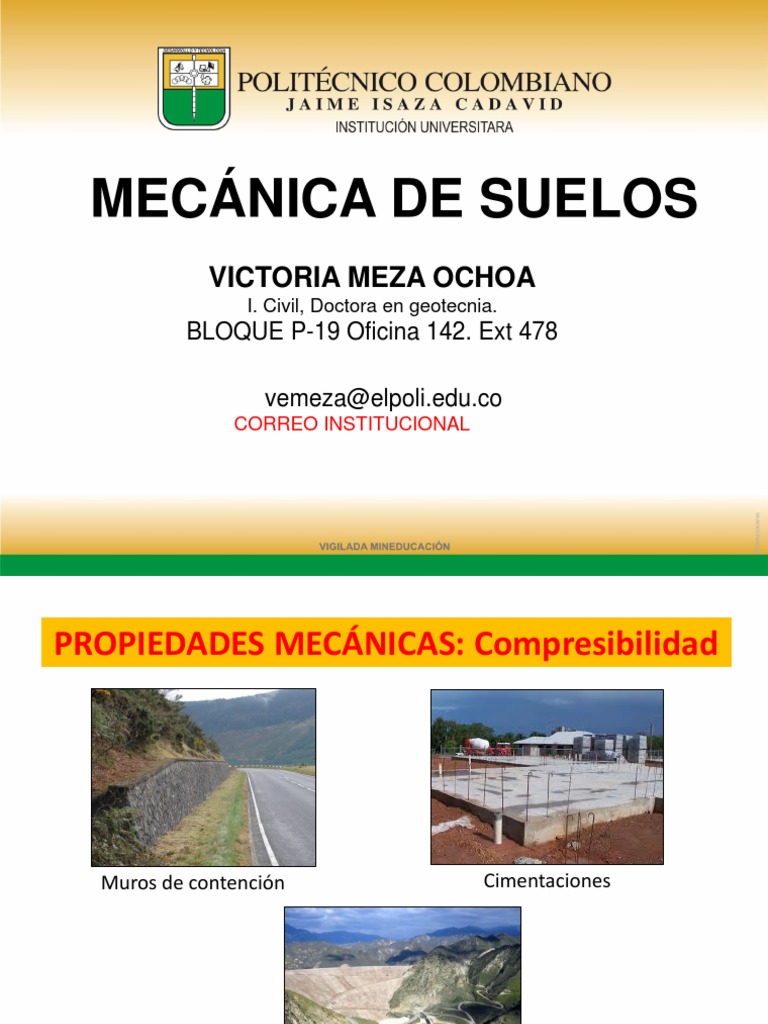

MECÁNICA DE SUELOS

VICTORIA MEZA OCHOA

I. Civil, Doctora en geotecnia.
BLOQUE P-19 Oficina 142. Ext 478

vemeza@elpoli.edu.co
CORREO INSTITUCIONAL
PROPIEDADES MECÁNICAS: Compresibilidad

Muros de contención Cimentaciones

Presas
 PROPIEDADES MECÁNICAS

Falla de presas Colapso de muros de

Falla de la cimentación contención

COMPRESIBILIDAD Y RESISTENCIA
 COMPRESIBILIDAD

La compresibilidad de una sustancia o material es el cambio de

volumen que experimenta cuando es sometida a un cambio de
presión. Por lo general el volumen disminuye al aplicar una
presión sobre un sistema u objeto.

http://www.grupoautocontrol.com/2017/10/12/conceptos-basicos-del-aire-
comprimido/

https://www.lifeder.com/compresibilidad/
 COMPRESIBILIDAD DE SUELOS
Propiedad que tienen los suelos
para alcanzar su susceptibilidad
a disminuir su volumen cuando Aplicación de cargas compresivas
sobre ellos son aplicadas fuerzas
externas.

La compresibilidad es el grado en
que una masa de suelo
disminuye su volumen bajo el
efecto de una carga.

http://www.fao.org/tempref/FI/CDrom/FAO_Training/FAO_Training/General/x6706
s/x6706s10.htm

https://fisica.laguia2000.com/dinamica-clasica/mecanica-del-suelo-compresibilidad
 COMPRESIBILIDAD EN SUELOS

Aplicación de cargas compresivas

Deformación vertical

• Cambio en el estado de esfuerzos.

Reducción de volumen.
• El suelo experimenta deformación
compresiva (irrecuperable)
Reducción de los vacíos
(porqué los sólidos son incompresibles)
• DEFORMACIÓN VERTICAL
COMPRESIBILIDAD EN SUELOS

Porqué ocurre el cambio de volumen en el suelo?

Qué está ocurriendo dentro de la masa de suelo,
teniendo en cuenta que el suelo es un sistema de
varias fases: agua, sólidos y aire?

• Expulsión de aire de los poros del suelo.

• Expulsión de agua de los poros del suelo
• Reacomodo de las partículas sólidas

Deformación vertical
COMPRESIBILIDAD EN SUELOS
En el suelo se pueden dar 2 procesos diferentes de
compresibilidad, es decir, 2 procesos de cambio de
volumen por carga compresiva:

PROCESO DE PROCESO DE
COMPACTACIÓN CONSOLIDACIÓN

• Expulsión de aire de los poros del • Expulsión de aire y agua de los poros
suelo: suelo con 3 fases (No saturado) del suelo, debido a una carga estática.

• Debido a la aplicación de carga • Suelos saturados, principalmente.

dinámica.
• Un proceso no planeado, un proceso
• Un proceso planeado para mejorar las indeseado en la ing. Geotécnica.
propiedades del suelo.
Generación de
Asentamientos: ∆𝐻, 𝑆
COMPACTACIÓN DE SUELOS
El cambio de volumen se
debe a un cambio en los
vacíos, específicamente el
volumen de la fase
gaseosa.

Densificación del suelo por medios mecánicos con el fin de

mejorar las propiedades ingenieriles del suelo, al volverlo
más resistente y menos compresible.
COMPACTACIÓN DE SUELOS
CONSOLIDACIÓN DE SUELOS
CONSOLIDACIÓN es la disminución gradual del volumen en
una masa de suelo, producida por incrementos de
esfuerzos de compresión (carga estática).
https://www.scribd.com/doc/138900383/Unidad-6-2-Compresibilidad-Del-Suelo

Fenómeno que se da en el tiempo

Fenómeno NO DESEABLE en la ingeniería

geotécnica y en la ingeniería civil, porque
la deformación vertical que se genera,
son los : Asentamientos
ASENTAMIENTOS ∆𝐻, 𝑆
Definición: Desplazamiento
vertical del suelo, que se da
por el cambio de volumen del
suelo, después del inicio de la
construcción.

Los asentamientos pueden ser:

• Uniformes
• No Uniformes o diferenciales

Factores que contribuyen a los

asentamientos:
• Carga estática
• Carga dinámica (vibraciones)
• Fluctuaciones del N.A.F

https://www.scribd.com/doc/138900383/Unidad-6-2-Compresibilidad-Del-
Suelo.Escobar, O. (mayo 2013)
CASOS DE ASENTAMIENTOS EXCESIVOS

Capilla de Suurhusen, Alemania (XIII). Torre de Pisa, Italia (1173)

5’07º 3’97º

https://www.scribd.com/doc/138900383/Unidad-6-2-Compresibilidad-Del-
Suelo.Escobar, O. (mayo 2013)
MÉTODOS DE ESTIMACIÓN DE LA
MAGNITUD DE LOS
ASENTAMIENTOS Y VELOCIDAD

https://blog.structuralia.com/la-torre-de-pisa-3-97-grados-de-inclinacion
Edgar Figueroa Sánchez, 4/25/2020
TIPOS DE ASENTAMIENTOS
El cambio de volumen debido a:

Expulsión de aire y gas Expulsión de AGUA Reacomodo de las

partículas

ASENTAMIENTOS ASENTAMIENTOS ASENTAMIENTO

INMEDIATOS POR SECUNDARIO
CONSOLIDACIÓN
PRIMARIA

𝑆𝑡 = 𝑆𝑖 + 𝑆𝑐 + 𝑆𝑠
∆𝐻𝑡 = ∆𝐻𝑖 + ∆𝐻𝑐 + ∆𝐻𝑠
ASENTAMIENTOS POR CONSOLIDACIÓN PRIMARIA

𝑆𝑐 Expulsión de AGUA SUELO SATURADO

Asentamiento ∆𝐻, 𝑆

CONSOLIDACIÓN PRIMARIA: Disminución de volumen en el

tiempo que sufre un suelo saturado debido a la expulsión del
agua de los poros, por la colocación de una carga externa o el
drenaje del suelo.
ASENTAMIENTOS POR CONSOLIDACIÓN PRIMARIA

𝑆𝑐 Carga compresiva
Expulsión de AGUA
v

𝝈′𝒗
u
* ESFUERZOS EN LA MASA DE SUELO:
Esfuerzo total aumenta  v  0
Disminución gradual del NAF
Disminución de la presión de poros.
Aumento de los esfuerzos efectivos  v ´ 0
FACTORES QUE INFLUYEN EN LA CONSOLIDACIÓN
PRIMARIA

La variación del volumen de los suelos por efecto de compresión

es influenciada por los siguientes factores:

• Granulometría
• Densidad
• Permeabilidad, k
• Tiempo de acción de la carga de
compresión
TIPOS DE SUELO PARA CONSOLIDACIÓN PRIMARIA

• Alta permeabilidad.
• Asentamientos rápidos.
• La consolidación finaliza al finalizar
SUELOS la construcción.
GRANULARES:
• Análisis con la teoría de la
elasticidad.

• Baja permeabilidad.
• Asentamientos lentos.
SUELOS FINOS
• El suelo continúa deformándose
ARCILLOSOS:
tiempo después que finaliza la
construcción.
• Teoría de la consolidación
unidimensional de Terzaghi
GRADO DE COMPRESIBILIDAD

• Las gravas y las arenas son prácticamente incompresibles.

• Las arcillas son compresibles.
• Mayor grado de compresibilidad en suelos de grano fino
con contenido de materia orgánica.

Los suelos de grano fino, pueden clasificarse en tres grados de

compresibilidad de acuerdo con su límite liquido :

• Compresibilidad baja: LL inferior a 30%

• Compresibilidad media: LL de 30% a 50%
• Compresibilidad alta: LL superior a 50%.

http://www.fao.org/tempref/FI/CDrom/FAO_Training/FAO_Training/General/x6706
s/x6706s10.htm
ASENTAMIENTOS POR CONSOLIDACIÓN PRIMARIA
SUELO fino
𝑆𝑐 Expulsión de AGUA (ARCILLAS-LIMOS)
SATURADO.

Asentamiento ∆𝐻, 𝑆

Magnitud de los asentamientos, Sc ENSAYO DE

CONSOLIDACIÓN
Velocidad de los asentamientos –tiempo, t
HIPÓTESIS FUNDAMENTALES TEORÍA DE LA
CONSOLIDACIÓN
Terzaghi, 1925
• Estrato de suelo homogéneo, isótropo y espesor constante
limitado en una o dos superficies por un suelo más permeable.
• Saturación completa del estrato.
• Los granos y el agua son incompresibles.
• Compresión es unidimensional.
• El flujo es unidimensional.
• Propiedades son constantes a lo largo del proceso
(permeabilidad y coeficiente de consolidación).
• Validez de la ley de Darcy.
PROCESO DE TRANSFERENCIA DE CARGA

 v   v ´u NAF

uo
uo  uo
uo

o
ANALOGÍA MECÁNICA: TERZAGHI

Cilindro sin rozamiento

Pistón Área de transmisión de la carga
Orificio ó válvula Poros (permeabilidad)
Resorte Esqueleto sólido
Fluido incompresible Agua intersticial
ANALOGÍA MECÁNICA: TERZAGHI

 v  uo  v   't  ut  v   'vfinal

u final  0
PROCESO DE TRANSFERENCIA DE CARGA
Estado inicial de
esfuerzos  v   v ´u
Carga compresiva  v Incremento del esfuerzo total

• En el primer instante, el incremento de ESFUERZO TOTAL es

soportado por el AGUA INTERSTICIAL: EXCESO DE PRESIÓN
INTERSTICIAL

u  uo  uo Incremento de la presión de poros

uo   v
PROCESO DE TRANSFERENCIA DE CARGA
• El incremento de presión intersticial genera un flujo de
agua.

• Al iniciarse la expulsión del agua, SE DISIPAN LAS

PRESIONES INTERSTICIALES, y parte del incremento de
esfuerzo total es tomado por el esqueleto mineral, es decir,
aumentan los ESFUERZOS EFECTIVOS.

 v   't  ut Incremento de esfuerzos efectivos

PROCESO DE TRANSFERENCIA DE CARGA
• Al final del proceso, cuando se alcanza el equilibrio, el
incremento de esfuerzo total es soportado por el ESQUELETO
MINERAL: AUMENTO DE ESFUERZOS EFECTIVOS.

 v   'vfinal
• Y se habrá disipado totalmente la sobrepresión intersticial

u final  0

EL AUMENTO DE ESFUERZOS EFECTIVOS GENERA ASENTAMIENTOS
