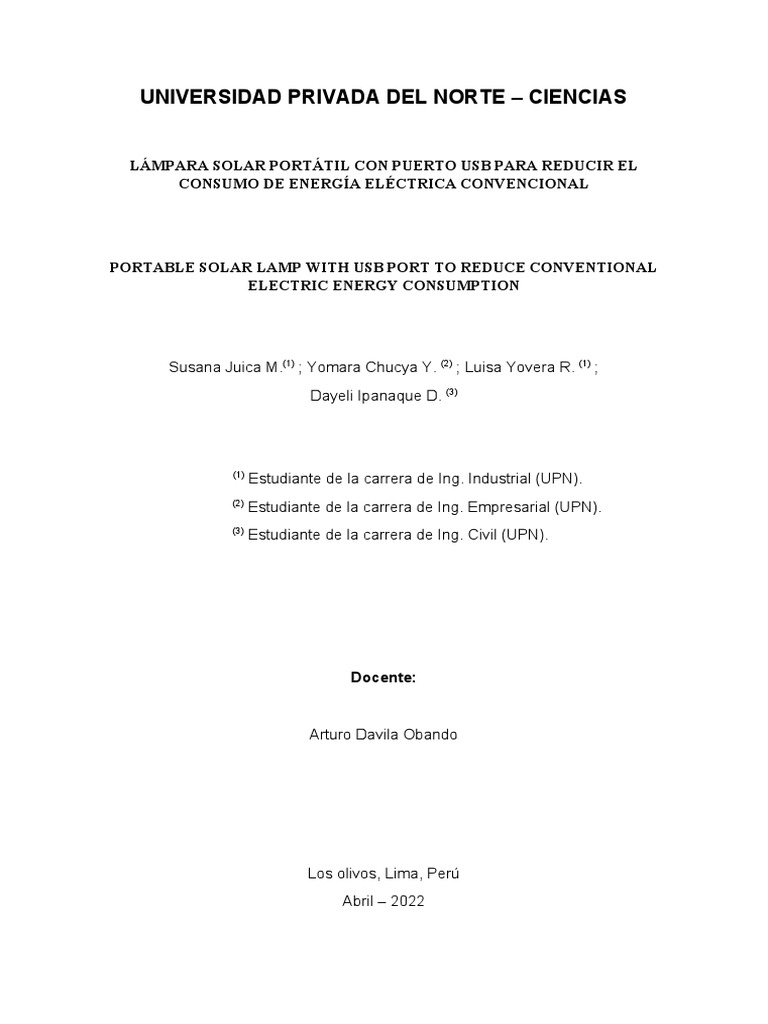

UNIVERSIDAD PRIVADA DEL NORTE – CIENCIAS

LÁMPARA SOLAR PORTÁTIL CON PUERTO USB PARA REDUCIR EL

CONSUMO DE ENERGÍA ELÉCTRICA CONVENCIONAL

PORTABLE SOLAR LAMP WITH USB PORT TO REDUCE CONVENTIONAL

ELECTRIC ENERGY CONSUMPTION

Susana Juica M.(1) ; Yomara Chucya Y. (2) ; Luisa Yovera R. (1) ;

Dayeli Ipanaque D. (3)

(1)
Estudiante de la carrera de Ing. Industrial (UPN).
(2)
Estudiante de la carrera de Ing. Empresarial (UPN).
(3)
Estudiante de la carrera de Ing. Civil (UPN).

Docente:

Arturo Davila Obando

Los olivos, Lima, Perú

Abril – 2022
 I. INTRODUCCIÓN

El impacto ambiental por la producción de energía una escala global afectaría

al cambio climático, a la disminución de la capa de ozono, producción de lluvias
ácidas y otros efectos negativos sobre la biodiversidad, asimismo teniendo en
cuenta las distintas causas y consecuencias adquiridas por producción de
energía de materias primas más agresivas como el lignito, petróleo y carbón,
existen otras como la energía solar fotovoltaica, eólica como una opción
renovable y menos contaminante. También se sabe, que la electricidad es una
de las formas de energía más versátiles y que mejor se adaptan a cada
necesidad, hoy en día existen miles de aparatos que utilizan la electricidad
como fuente de energía, provocando que su uso excesivo del consumo
eléctrico aumente su demanda, este hecho ha propiciado la búsqueda de
nuevas fuentes de energía y nuevos sistemas de producción eléctrica, basados
fundamentalmente, en la utilización de energías renovables. Por consiguiente,
nuestro proyecto se basa en desarrollar una lampara solar portátil con un
puerto USB integrado, ya que al hacer uso de dicha lampara se estaría optando
como otra alternativa en el mercado, del cual ayudaría a mediano y largo plazo
a reducir los gastos del consumo eléctrico fomentando así la sostenibilidad.

II. JUSTIFICACIÓN

El estudio de este proyecto es importante porque promueve la adopción

tecnológica de la energía solar, como una alternativa para la generación de
energía eléctrica.
Por otro lado, el uso de esta tecnología contribuirá en reducir los altos costos
que implican el uso de energía convencional.
También, se debe tener en cuenta que la energía solar sea limpia, sostenible e
ilimitada, siendo amigable con la expansión del mercado, dando lugar a que a
largo plazo los costos de energía bajen.

pág. 2
 III. OBJETIVOS

Objetivo General:

Reducir costos en el consumo de energía eléctrica mediante el uso de energía

solar. Objetivos específicos:
a) Construcción de una lámpara con puerto usb
b) Evaluación comparativa de los costos de energía

IV. MARCO TEÓRICO

IV.1 Antecedentes

Baque (2021), “Estudio de Factibilidad para Implementación de

Lámparas con Paneles Solares en el complejo universitario de la Universidad
Estatal del Sur de Manabi (Tesis de Titulación) Universidad Estatal Del Sur De
Manabi”.

La eficiencia energética de acuerdo a la corriente efectiva absorbida por las

lámparas normales actualmente es de un 36,38% y un 37,46% menor para las
lámparas fluorescentes compactas y los LED, respectivamente. Por lo tanto, las
pérdidas en una red eléctrica son proporcionales al valor al cuadrado del valor
de corriente. A nivel mundial si no hubiera componentes inactivos, las pérdidas
eléctricas se habrían reducido al 40% de su valor en relación con la corriente
total. El análisis de su estudio concluye en que los dispositivos de iluminación
efectivos, utilizan una red eléctrica de manera ineficiente en cuanto al consumo
de energía eléctrica, por ello el uso de paneles solares en el hogar sigue siendo
innovador, ya que la tecnología de la energía solar sigue siendo un gran
potencial para el futuro pero que actualmente no es practico para su aplicación
generalmente en los hogares, puesto que su accesibilidad de una gran fuente
de energía de respaldo sigue siendo algo deseable.

pág. 3
IV.2 Planteamiento del Problema y Alternativa de Solución

Actualmente existe un alto consumo de energía eléctrica debido a la

intensificación de dispositivos electrónicos, lo cual redunda en un alto costo de
consumo de energía convencional en los hogares, afectando principalmente la
economía familiar.
Por lo anterior expuesto y a razón de la adaptación de las nuevas tecnologías
y cambio climático, se plantea fabricar una lampara portátil que haga uso de
una energía sostenible que es interminable y respetuosa con el medio
ambiente.
Así mismo, este sistema no convencional se compone principalmente de la
energía solar fotovoltaica extraída por los paneles, lo cual genera una corriente
continua por medio de semiconductores y se almacenaría en una batería,
asimismo con ayuda de un interruptor incorporado, la batería liberaría la
energía almacenada durante el día para alimentar la lámpara tras caer la
noche, y a su vez volviendo a ser recargable por los rayos del sol.

IV.3 Revisión Bibliográfica

IV.3.1 Energía eléctrica

La energía eléctrica en general es el movimiento de electrones, lo cual se

representa como una forma de energía que resulta a partir de la existencia de
una diferencia de potencial entre dos puntos. Así mismo, estos dos puntos al
chocar en contacto mediante un conductor eléctrico obtenemos una corriente
eléctrica (Addario, 2018).
También, de acuerdo a la Tabla 1 se puede observar que la energía eléctrica
no convencional en una propuesta sostenible para la creación de la lámpara
solar portátil ante la energía eléctrica convencional.

Tabla 1
Cuadro comparativo de energía eléctrica convencional y no convencional
Energía eléctrica no convencional Energía eléctrica convencional
No son muy comunes en el mundo y Fuente más común para producir
es de uso limitado. energía eléctrica.

pág. 4
 Uso de energía solar y energía
eólica.
No se utiliza combustible o el
combustible es inagotable.
Nota: Elaboración propia
Uso de energía térmica como el
petróleo, gas natural, carbón mineral.
Por lo general sí generan combustión
de la materia prima.

IV.3.2 Nociones básicas de electricidad

Corriente eléctrica
La corriente eléctrica es el flujo de carga eléctrica que atraviesa un material
conductor durante un periodo de tiempo determinado. Así mismo, se expresa
en culombios por segundo (C/s) en el Sistema Internacional de Unidades (SI), y
la unidad se le conoce como Amperio(A) (Addario, 2018).
Corriente: La unidad de medida es el Amperio (A)
1 A=1 A (1)
De la ecuación 1 se le incorpora el prefijo mili (m) para interpretar su notación
científica del miliamperio
−3
1 mA=0.001 A=10 A (2)
De la ecuación 1 se le incorpora el prefijo micro ( µ) para interpretar su notación
científica del microamperio
−6
1 µA=0.000001=1 0 A (3)

Potencia eléctrica
La potencia eléctrica es un parámetro que indica la cantidad de energía
eléctrica transferida de una fuente generadora a un elemento consumidor por
unidad de tiempo. En nuestro hogar determina la cantidad de aparatos
eléctricos que podemos conectar a la red de manera simultánea. (Addario,
2018).
Potencia eléctrica: La Unidad de medida es el vatio o watt (W)

1 W =1 W (4)
De la ecuación 4 se le incorpora el prefijo kilo (k) para interpretar su notación
científica del kilovatio

1 kW =1000W =1 03 (5)
De la ecuación 4 se le incorpora el prefijo Mega (M) para interpretar su notación
científica del Megavatio
pág. 5
 6
1 MW=1000000W =1 0 (6)

Voltaje
El voltaje se conceptualiza como una magnitud encargada de entablar la
diferenciación de potencial eléctrico que existe entre dos puntos, también
conocido como tensión eléctrica o diferencia de potencial eléctrica (Addario,
2018).
Voltaje: La Unidad de medida es el Voltio (V)
1 V =1 V (7)
De la ecuación 7 se le incorpora el prefijo kilo (k) para interpretar su notación
científica del kilovoltio
3
1 kV =1000 V =10 V (8)
De la ecuación 7 se le incorpora el prefijo Mega (M) para interpretar su notación
científica del Megavoltio

1 MV =1000000 W =10 6 V (9)

Ley de WATT
La Ley de Watt hace referencia a la potencia eléctrica de un componente
electrónico o un aparato y se define como la potencia consumida por la carga
es directamente proporcional al voltaje suministrado y a la corriente que circula
por este. La unidad de la potencia es el Watt.
El símbolo para representar la potencia es “P”, y para encontrar la potencia
eléctrica (P) podemos emplear la siguiente ecuación 10, conociendo el voltaje y
corriente:
P( watt)=V ( voltio) x I (amperio) (10)
También, en la industria se expresa la potencia eléctrica mediante hp(E) que
corresponde a caballos de fuerza eléctrico (Electrical horsepower). La
equivalencia de esta unidad con el watt es
1 hp=745.699 871 582270 22 W (11)
De la ecuación 11 se redondea los Watt
1 hp=746 W (12)

pág. 6
Triángulo de la ley de Watt
El triángulo de la ley de watt permite obtener las ecuaciones dependiendo de la
variable a encontrar, es una forma visual y fácil de interpretar.
Figura 1
Triangulo de ley de Watt

Nota: Recuperado de internet

Marcando la variable a obtener en el triángulo de la ley de Watt Figura 1 es
posible visualizar la fórmula resultante de las cuales son:

Para encontrar la potencia, (P) ecuación 13:

P=I x V (13)

Para encontrar la corriente, (I) ecuación 14:

I =P/V (14)

Para encontrar el voltaje, (V) ecuación 15:

V=P/I (15)

IV.3.3 Sistema Fotovoltaico

Para (Forget, 2010) un sistema fotovoltaico es el conjunto de varios equipos

que permiten que la energía solar se convierta en energía eléctrica que pueda
utilizarse, es decir corriente alterna; de manera limpia, sustentable y por
supuesto rentable, por esta razón se está convirtiendo en una de las fuentes de
energía con más demanda.

pág. 7
Celdas fotovoltaicas

Un panel fotovoltaico consiste en numerosas células de silicio, llamadas

“células fotovoltaicas” y la transformación de energía luminosa en electricidad
es llamada efecto fotovoltaico, que fue descubierto en el 1839 por el físico
francés Alexandre-Edmond Becquerel. El efecto fotovoltaico se obtiene por
absorción de los fotones de la luz en un material semiconductor; en los
materiales semiconductores se cuentan el silicio y el germanio. (Forget, 2010).

Figura 2

Estructura de una célula fotovoltaica

Nota: Recuperado de (Forget, 2010)

De acuerdo a la Figura 2 el material semiconductor generalmente utilizado

para la fabricación de células fotovoltaicas es el silicio; éstas transforman parte
de la energía solar recibida en energía eléctrica. Así mismo Una celda
fotovoltaica tiene dos capas de material semiconductor dopadas: La capa
superior se compone de silicio dopado N, y La capa inferior se compone de
silicio dopado P.

Figura 3

Efecto fotovoltaico

pág. 8
 Nota: Recuperado de internet

El efecto fotovoltaico Figura 3 es un proceso del efecto fotoeléctrico, es cuando

gracias al efecto fotoeléctrico conseguimos generar corriente eléctrica, por
ejemplo, en una celda solar o en los paneles solares.

Tabla 2

Diferencia de Tipos de Silicio para las células solares

Tipo de silicio Estructura Propiedades

Silicio monocristalino Celdas compuestas de Rendimiento de 12 a
finas capas de cristal de 16% Pero absorción un
silicio poco débil
Silicio policristalino Celdas compuestas de Rendimiento de 11 a
fines capas de varios 13% Mejor poder de
cristales de silicio absorción
Silicio amorfo El silicio no es Rendimiento débil de 5
cristalizado. a 9% Buen poder de
absorción

Nota: Elaboración propia

De acuerdo a la Tabla 2 actualmente el rendimiento del silicio policristalino ha

mejorado hasta alcanzar el del silicio monocristalino, por lo que se puede
adquirir para la elaboración de la lámpara, paneles solares de silicio
monocristalino o policristalino a un precio relativamente igual.

Panel Solar

Para pequeñas aplicaciones, se necesita en general un voltaje en circuito

abierto de 12 V por lo menos. Se entiende entonces que, para tener este
voltaje, se necesitan conectar en serie una treintena de células. Además, se
conectan celdas en paralelo para obtener la intensidad de corriente deseada. El
conjunto de células fotovoltaicas en serie y paralelo forma un panel fotovoltaico
o módulo fotovoltaico, también llamado panel solar.

pág. 9
 Figura 4

Tipos y Tamaños de Paneles Solares

Nota: Recuperado de internet

Según (Forget, 2010). existen paneles solares de diferentes tamaños Figura 4,

más elevados la potencia o el voltaje necesitados, más grande el panel. Para
ello, la corriente proporcionada por un panel solar es continua (corriente
continua: CC o DC3), a diferencia de la corriente suministrada por la red
interconectada, que es alternativa (corriente alterna: CA o AC4). Las celdas
fotovoltaicas modernas son cuadradas o con esquinas redondeadas, con
dimensiones alrededor de los 15x15 cm2; entonces un pequeño panel
fotovoltaico con voltaje en circuito abierto de 12 V con celdas conectadas en
serie tiene una superficie inferior al metro cuadrado.

pág. 10
 V. Anexos

Figura 5

Panel Solar
1 1. MARCO DE ALUMINIO: El tipo de
material suele ser el primer criterio
tras elegir una montura.
2
2. CRISTAL: Es un cristal es un
3 sólido que presenta un patrón de
difracción no difuso y bien

3. CELDAS SOLARES: Son

dispositivos capaces de convertir
la radiación solar en energía
eléctrica cuando la luz del sol
incide sobre ellos.

Nota: Elaboración propia

El panel solar Figura 5 permitirá obtener energía para que la lámpara funcione
sin electricidad con una duración de 80 por ciento de su producción (Sus
medidas están en mm).

Figura 6

Caja

1.CUBIERTA: Esta es la parte que del

1 exterior donde irán el puerto USB y el
interruptor.

2
2. VIDRIO: Este es el protegerá al
foco de nuestra lámpara.

pág. 11
 Nota: Elaboración propia

La caja Figura 6 es un objeto de varias dimensiones, generalmente en forma de

cubo, con una tapa abatible a la que se puede acoplar, cuya función principal
se refiere al transporte, almacenamiento o agrupación de elementos. En este
caso lo usaremos para desarrollar nuestra lámpara, dentro de la caja estará el
foco que permitirá la iluminación y protección del foco, en los costados tendrá 2
puertos USB y un interruptor conectado a la batería.

Figura 7

1
4
2

3
5

Foco

Nota: Elaboración propia

1. AMPOLLA: Elemento de vidrio que 2. FILAMENTO: Wolframio o tungsteno al pasar la

aísla el filamento del contacto con la corriente se produce el calentamiento y la producción
atmósfera. de ondas luminosas.

3. SOPORTE FILAMENTO: Estructura en 4. HILOS CONDUCTORES: El hilo conductor le da

forma de alambres para la sujeción del sentido y cohesión a un discurso o texto a nivel global.
filamento ante vibraciones o golpes.

5 SOPORTE DE VIDRIO: Sujeta las 6. CASQUILLO: Proporciona las conexiones y la

conexiones del interior procedentes del sujeción al portalámparas, suele ser de rosco edison
casquillo y además sirve de estructura E27 o E14 (tipo vela).
para los demás elementos.

pág. 12
Un foco Figura 7 o proyector es un elemento óptico diseñado para proyectar la
luz de una lámpara sobre una zona o espacio concreto. En su interior tiene un
alambre metálico que, gracias a la electricidad, se calienta y emite luz. La
corriente se suministra a través del convertidor de metal que es la parte inferior
del tanque. (Sus medidas están en mm)

Figura 8

Batería y cables

1
4

Nota: Elaboración propia

3 BORNE NEGATIVO: Es el que lleva el cable 2 RECIPIENTE O CAJA: Está hecho de plástico
de polo a tierra o masa como le quieran moldeado y está dividido internamente en
llamar y generalmente se diferencia porque tres o seis celdas (para baterías de 12
tiene una representación gráfica de (-). voltios).

1 CABLES TELEFONICOS: Actúa como una 4 BORNE POSITIVO: Es al que le conectamos el

cable de corriente principal el cual se encarga de
ruta física para transmitir ondas
dar los inicios de corriente en el vehículo y una
electromagnéticas y transferir
representación gráfica de (+) para diferenciarla.
información de un punto a otro.

 Una batería Figura 8, simplemente una batería o acumulador es un

dispositivo que consta de dos o más celdas eléctricas capaces de
convertir la energía química almacenada en corriente eléctrica. En este
caso usaremos una batería de 12 voltios, son unas baterías que tienen 6
vasos de 2 voltios cada uno, en el caso de las baterías monoblock van

pág. 13
 recubiertas por una carcasa que las agrupa en un solo bloque. Ira
conectada al puerto USB, que permitirá cargar nuestros aparatos
electrónicos.
 Los cables actúan como una ruta física para transmitir las ondas
electromagnéticas y llevar la información de punto a punto. Esto se
efectúa por medio de un material conductor, como un cable de cobre.
(Sus medidas están en mm)

pág. 14
