28.

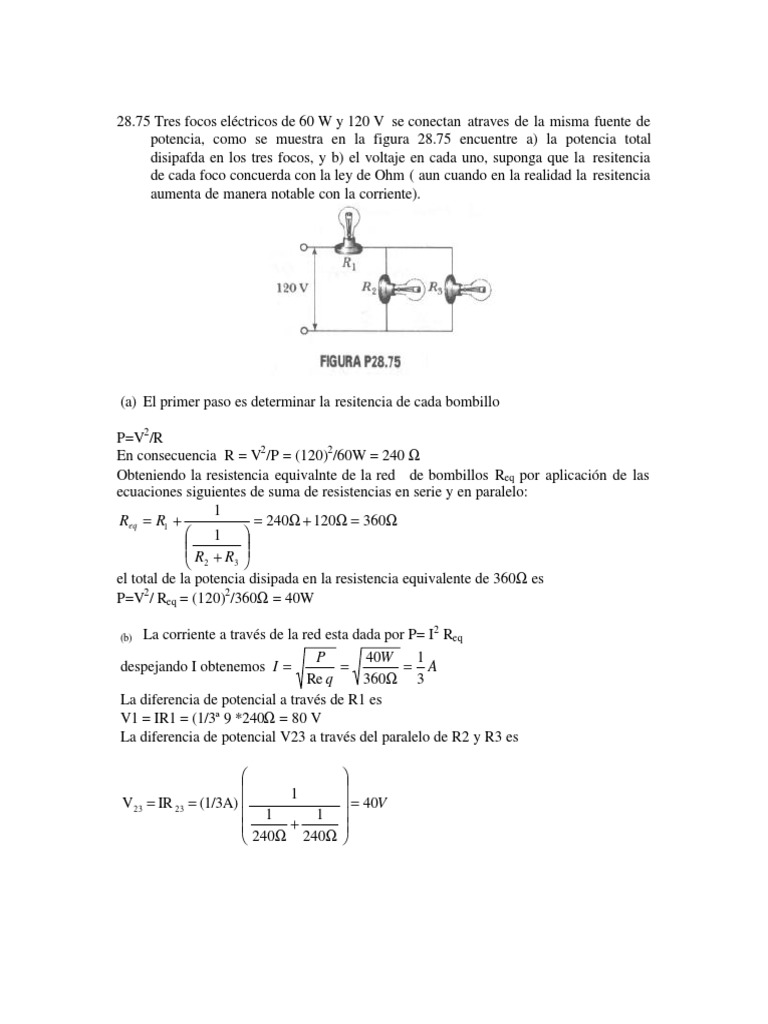

75 Tres focos eléctricos de 60 W y 120 V se conectan atraves de la misma fuente de

potencia, como se muestra en la figura 28.75 encuentre a) la potencia total
disipafda en los tres focos, y b) el voltaje en cada uno, suponga que la resitencia
de cada foco concuerda con la ley de Ohm ( aun cuando en la realidad la resitencia
aumenta de manera notable con la corriente).

(a) El primer paso es determinar la resitencia de cada bombillo

P=V2 /R
En consecuencia R = V2 /P = (120)2 /60W = 240 Ω
Obteniendo la resistencia equivalnte de la red de bombillos Req por aplicación de las
ecuaciones siguientes de suma de resistencias en serie y en paralelo:
1
Req = R1 + = 240Ω + 120Ω = 360Ω
 1 
 
 R2 + R3 
el total de la potencia disipada en la resistencia equivalente de 360Ω es
P=V2 / Req = (120)2 /360Ω = 40W

(b)La corriente a través de la red esta dada por P= I2 Req

P 40W 1
despejando I obtenemos I = = = A
Re q 360Ω 3
La diferencia de potencial a través de R1 es
V1 = IR1 = (1/3ª9 *240Ω = 80 V
La diferencia de potencial V23 a través del paralelo de R2 y R3 es

 
 1 
V23 = IR 23 = (1/3A)   = 40V
 1 + 1 
 
 240Ω 240Ω 
