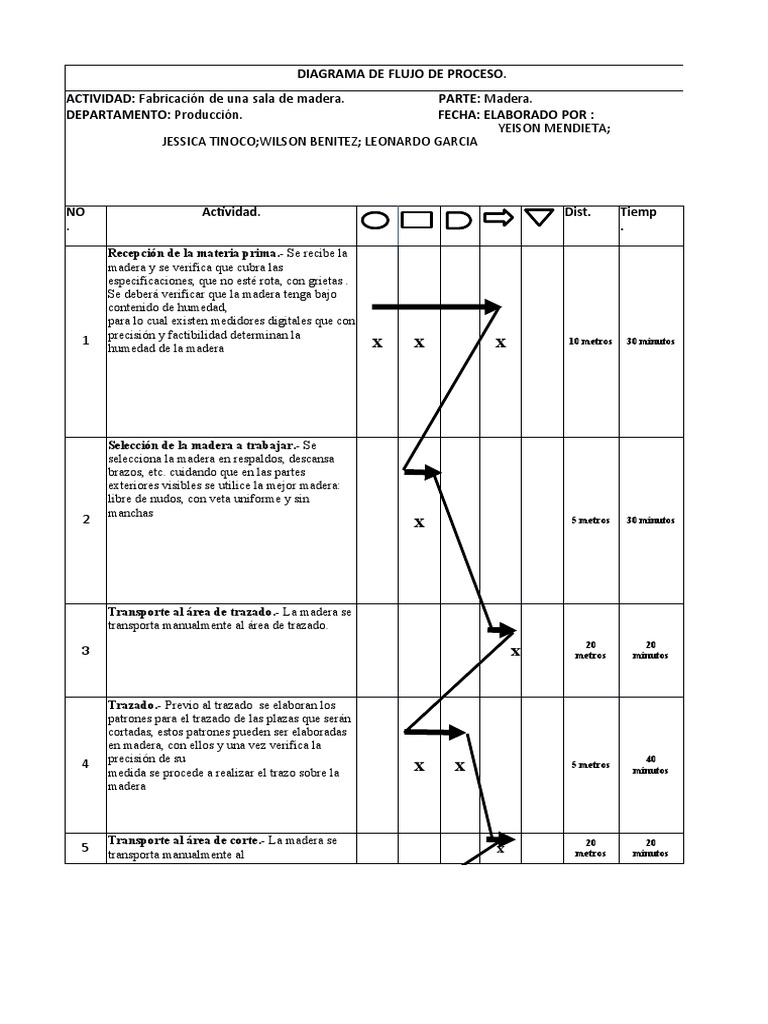

DIAGRAMA DE FLUJO DE PROCESO.

ACTIVIDAD: Fabricación de una sala de madera. PARTE: Madera.

DEPARTAMENTO: Producción. FECHA: ELABORADO POR :
YEISON MENDIETA;
JESSICA TINOCO;WILSON BENITEZ; LEONARDO GARCIA

NO Actividad. Dist. Tiemp

. .

Recepción de la materia prima.- Se recibe la

madera y se verifica que cubra las
especificaciones, que no esté rota, con grietas .
Se deberá verificar que la madera tenga bajo
contenido de humedad,
para lo cual existen medidores digitales que con
precisión y factibilidad determinan la
1
humedad de la madera x x x 10 metros 30 minutos

Selección de la madera a trabajar.- Se

selecciona la madera en respaldos, descansa
brazos, etc. cuidando que en las partes
exteriores visibles se utilice la mejor madera:
libre de nudos, con veta uniforme y sin
manchas
2 x 5 metros 30 minutos

Transporte al área de trazado.- La madera se

transporta manualmente al área de trazado.
20 20
3 x metros minutos

Trazado.- Previo al trazado se elaboran los

patrones para el trazado de las plazas que serán
cortadas, estos patrones pueden ser elaboradas
en madera, con ellos y una vez verifica la
precisión de su
4
medida se procede a realizar el trazo sobre la x x 5 metros
40
minutos
madera

Transporte al área de corte.- La madera se 20 20

5 x
transporta manualmente al metros minutos
área de corte.
 Corte.- Si la madera para la elaboración de
muebles no esta cepillada deberá cepillarse ya
sea con un cepillo manual o mediante la
cepilladora, con el fin de darle un buen
acabado, si la madera no es uniforme en su
grosor se deberá utilizar una regruesadora para
6
darle el grueso uniforme predeterminar. x 5 metros
40
minutos

Transporte al área de ensamble.- Las piezas

cortadas y preacabadas se transportan al área de
7 ensamble. x 20 metros 20 minutos

Ensamble.- Las piezas preacabadas son

ensambladas mediante pegamento, tornillos y
clavos, asegurando la firmeza de los muebles.
8 x 20 metros
60
minutos

Transporte al área de acabado.- Una vez

ensambladas las salas se transportan al área de
9 acabado. x 20 metros 20 minutos

Acabado.- Las salas ensambladas son lijadas

eliminando las imperfecciones que pudiera
tener la madera, la finura del grano de los
abrasivos deberá ser el
10 adecuado, para los acabados finales el gano
deberá ser
x 20 metros
60
minutos
Total
