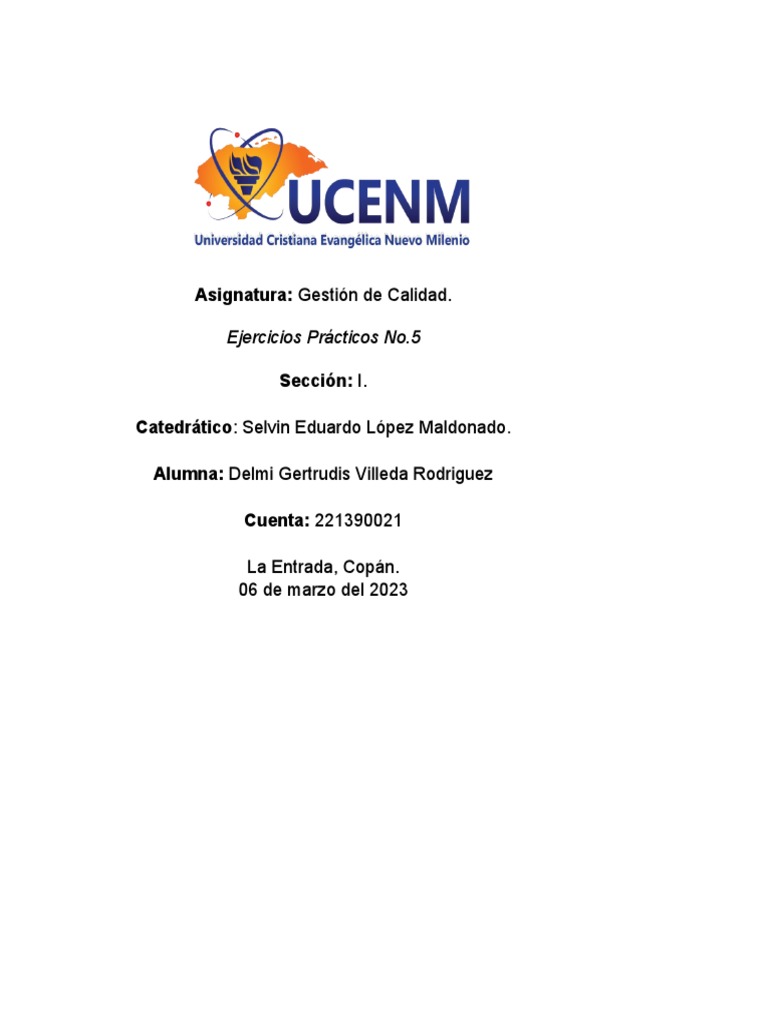

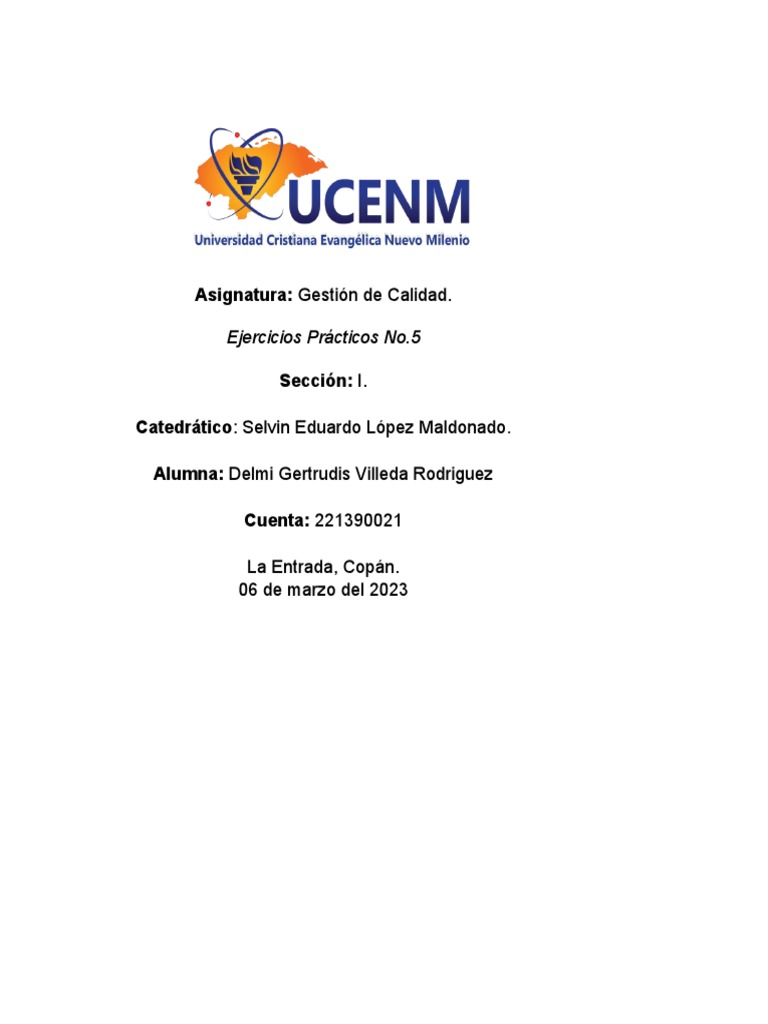

Asignatura: Gestión de Calidad.

Ejercicios Prácticos No.5

Sección: I.

Catedrático: Selvin Eduardo López Maldonado.

Alumna: Delmi Gertrudis Villeda Rodriguez

Cuenta: 221390021

La Entrada, Copán.
06 de marzo del 2023
 Se van a establecer gráficas de control para la dureza Brinell de acero endureci_x0002_do para herramientas, en kilogra
milímetro cuadrado. A continuación se muestran los datos para tamaños de subgrupo igual a 8. Determine la línea cen_x0
y los límites de control tentativos para las gráficas y s. Suponga que los puntos fuera de control tienen causas asignables,
los límites y línea central revisados.

Subgrupo 𝑋̅ UCL LC LCL S UCL

1 540 581.3732 551.92 522.4668 26 48.642
2 534 581.3732 551.92 522.4668 23 48.642
3 545 581.3732 551.92 522.4668 24 48.642
4 561 581.3732 551.92 522.4668 27 48.642
5 576 581.3732 551.92 522.4668 25 48.642
6 523 581.3732 551.92 522.4668 50 48.642
7 571 581.3732 551.92 522.4668 29 48.642
8 547 581.3732 551.92 522.4668 29 48.642
9 584 581.3732 551.92 522.4668 23 48.642
10 552 581.3732 551.92 522.4668 24 48.642
11 541 581.3732 551.92 522.4668 28 48.642
12 545 581.3732 551.92 522.4668 25 48.642
13 546 581.3732 551.92 522.4668 26 48.642
14 551 581.3732 551.92 522.4668 24 48.642
15 522 581.3732 551.92 522.4668 29 48.642
16 579 581.3732 551.92 522.4668 26 48.642
17 549 581.3732 551.92 522.4668 28 48.642
18 508 581.3732 551.92 522.4668 23 48.642
19 569 581.3732 551.92 522.4668 22 48.642
20 574 581.3732 551.92 522.4668 28 48.642
21 563 581.3732 551.92 522.4668 33 48.642
22 561 581.3732 551.92 522.4668 23 48.642
23 548 581.3732 551.92 522.4668 25 48.642
24 556 581.3732 551.92 522.4668 27 48.642
25 553 581.3732 551.92 522.4668 23 48.642

Con la suma de todas las 𝑋̅ obtenemos 1 ∑25 𝑋𝑖 = 13798

Con la suma de las s obtenemos ∑25 𝑠𝑖 = 670

𝑋̅ = 13798 = 25
670
𝑆̅ = 26.8 25

Tabla de valores a utilizar para n=8

A3 1.099 C4 0.965
B3 0.185 B6 1.751
B4 1.815 B5 0.179

Entonces calculamos:
 𝑈𝐶𝐿𝑥 = 𝑋̅ + 𝐴3 𝑆̅ = 551.92 − (1.099 ∗ 26.8) = 581.3732
𝐿𝐶𝐿𝑥 = 𝑋̅ − 𝐴3 𝑆̅ = 551.92 − (1.099 ∗ 26.8) = 522.4668

Y para s
𝑈𝐶𝐿𝑠 = 𝐵4𝑠̅ = 1.815 ∗ 26.8 = 48.642
𝐿𝐶𝐿𝑠 = 𝐵3𝑠̅ = 0.185 ∗ 26.8 = 4.958

Control X
600

580

560

540

520

500

480

460
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

Control S
60

50

40

30

20

10

0
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

Luego retiramos los datos que se salen de control (indicados con color amarillo en la1 tabla) para obtener
los límites y la línea central revisados.0

𝑋𝑜=(∑▒𝑋)/(𝑔−𝑔𝑑)=𝑋 ̅  ̅𝑑𝑑̅
 So=(∑▒𝑋)/(𝑔−𝑔𝑑)=𝑠𝑑𝑑̅

Sustituyendo hallaremos estos valores:

O= 553.8181 𝑋
𝑆0 = 25.833

Y también tendremos que calcular 𝜎0

𝑠0 = 26.77
𝐶4

Con estos nuevos datos calculamos los límites

𝑈𝐶𝐿𝑥 = 𝑋̅0 + 𝐴3𝜎0 = 553.8181 + (26.77 ∗ 1.099) = 583.23
𝐿𝐶𝐿𝑥 = 𝑋̅0 − 𝐴3𝜎0 = 553.8181 − (26.77 ∗ 1.099) = 524.397

Y para S
𝑈𝐶𝐿𝑠 = 𝐵6𝜎0 = 1.751 ∗ 26.77 = 46.87
𝐿𝐶𝐿𝑠 = 𝐵5𝜎0 = 0.179 ∗ 26.77 = 4.79183
ara herramientas, en kilogramos por
8. Determine la línea cen_x0002_tral
ol tienen causas asignables, y calcule

LC LCL
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
26.8 4.958
23 24 25
 Repita el ejercicio 6, suponiendo que el tamaño de subgrupo es 3.

Se van a establecer gráficas de control para la dureza Brinell de acero endurecido para herramientas, en
kilogramos por milímetro cuadrado. A continuación, se muestran los datos para tamaños de subgrupo
igual a 3. Determine la línea central y los límites de control tentativos para las gráficas y s. Suponga que
los puntos fuera de control tienen causas asignables, y calcule los límites y línea central revisados.

NÚMERO DE
SUBGRUPO X´ S
1 540 26
2 534 23
3 545 24
4 561 27
5 576 25
6 523 50
7 571 29
8 547 29
9 584 23
10 552 24
11 541 28
12 545 25
13 546 26
14 551 24
15 522 29
16 579 26
17 549 28
18 508 23
19 569 22
20 574 28
21 563 33
22 561 23
23 548 25
24 556 27
25 553 23
551,92 26.8

•                PARA LA MEDIA :

LCS R´
LC=X´
 LCI R´

Reemplazando datos: LCS

=551.92(3¦(0.8862√3))*26.80=604.298

LC=551,92 LCI

=551.92−(3¦(0.8862√3))∗26.80=499.542

Grafico para las Medias

600

580

560

540

520

500

480

460
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

•                PARA LA DESVIACIÒN:

LCS=B4S´= S´

LC=S´

LCI=B3´S= S´

Reemplazando datos:
𝐿𝐶𝑆=(1+3 √(1−0.8862)¦0.8862)∗26.80=68,827

LC=26,80
 𝐿𝐶𝑆=(1+3 √(1−0.8862)¦0.8862)∗26.80= 0

Grafica para las Desviaciones

600

580

560

540

520

500

480

460
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25
 Determine la línea central y los límites de control tentativos para una gráfica de promedio móvil y rango móvil
usando un periodo de 3. Los datos, en litros, son los siguientes: 4.56, 4.65, 4.66, 4.34, 4.65, 4.40, 4.50, 4.55, 4.69,
4.29, 4.58, 4.71, 4.61, 4.66, 4.46, 4.70, 4.65, 4.61, 4.54, 4.55, 4.54, 4.54, 4.47, 4.64, 4.72, 4.47, 4.66, 4.51, 4.43, 4.34.
¿Hay puntos fuera de control?

Muestra
1 4.56 4.63 4.66 4.34
2 4.65 4.4 4.5 4.55
3 4.69 4.29 4.58 4.71
4 4.61 4.66 4.46 4.7
5 4.65 4.61 4.54 4.55
6 4.54 4.54 4.47 4.64
7 4.72 4.47 4.66 4.51
8 4.43 4.32

Gráficos de Medianas y Rangos - Litros

Número de subgrupos = 8
Tamaño promedio de subgrupo = 3.75
0 subgrupos excluidos
Distribución: Normal
Transformación: ninguna

Gráfico de Medianas
Período #1-8
LSC: +3.0 sigma 4.7805
Línea Central 4.573
LIC: -3.0 sigma 4.3655

0 fuera de límites
Gráfico de Rangos
Período #1-8
LSC: +3.0 sigma 0.554717
Línea Central 0.236622
LIC: -3.0 sigma 0

0 fuera de límites

Estimados
Período #1-8
Media de proceso 4.573
Sigma de proceso 0.120265
Rango promedio 0.23125
Sigma estimada a partir del rango medio
