Física 2: Electricidad y Magnetismo

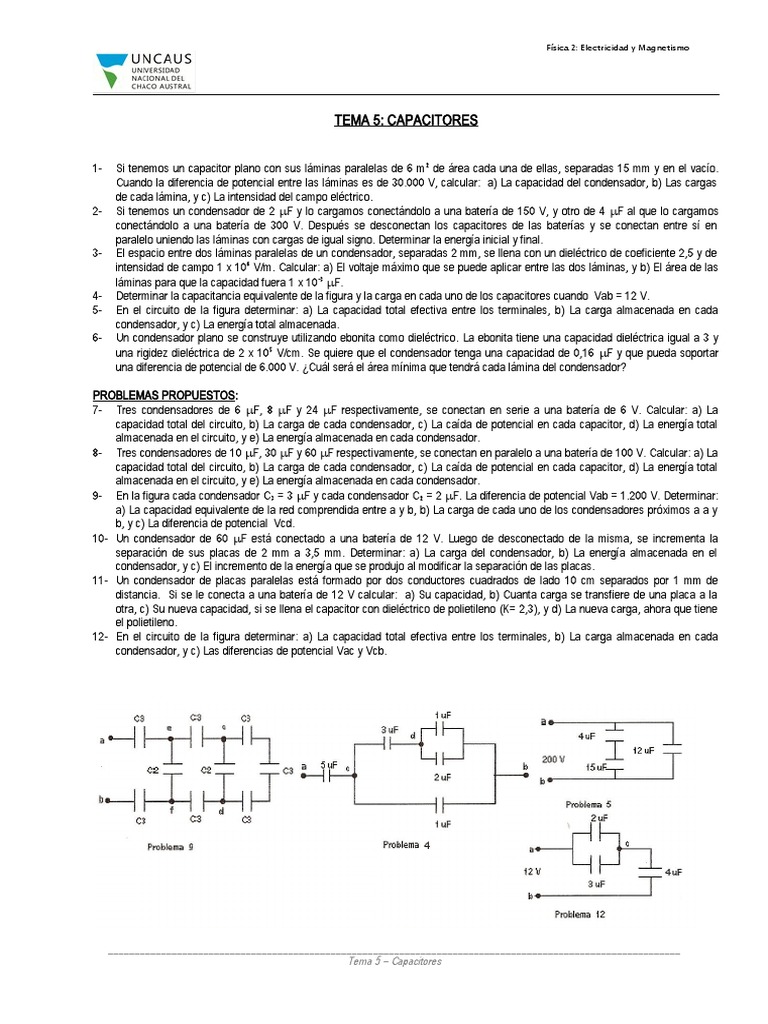

TEMA 5: CAPACITORES

1- Si tenemos un capacitor plano con sus láminas paralelas de 6 m 2 de área cada una de ellas, separadas 15 mm y en el vacío.
Cuando la diferencia de potencial entre las láminas es de 30.000 V, calcular: a) La capacidad del condensador, b) Las cargas
de cada lámina, y c) La intensidad del campo eléctrico.
2- Si tenemos un condensador de 2 F y lo cargamos conectándolo a una batería de 150 V, y otro de 4 F al que lo cargamos
conectándolo a una batería de 300 V. Después se desconectan los capacitores de las baterías y se conectan entre sí en
paralelo uniendo las láminas con cargas de igual signo. Determinar la energía inicial y final.
3- El espacio entre dos láminas paralelas de un condensador, separadas 2 mm, se llena con un dieléctrico de coeficiente 2,5 y de
intensidad de campo 1 x 106 V/m. Calcular: a) El voltaje máximo que se puede aplicar entre las dos láminas, y b) El área de las
láminas para que la capacidad fuera 1 x 10-3 F.
4- Determinar la capacitancia equivalente de la figura y la carga en cada uno de los capacitores cuando Vab = 12 V.
5- En el circuito de la figura determinar: a) La capacidad total efectiva entre los terminales, b) La carga almacenada en cada
condensador, y c) La energía total almacenada.
6- Un condensador plano se construye utilizando ebonita como dieléctrico. La ebonita tiene una capacidad dieléctrica igual a 3 y
una rigidez dieléctrica de 2 x 10 5 V/cm. Se quiere que el condensador tenga una capacidad de 0,16 F y que pueda soportar
una diferencia de potencial de 6.000 V. ¿Cuál será el área mínima que tendrá cada lámina del condensador?

PROBLEMAS PROPUESTOS:
7- Tres condensadores de 6 F, 8 F y 24 F respectivamente, se conectan en serie a una batería de 6 V. Calcular: a) La
capacidad total del circuito, b) La carga de cada condensador, c) La caída de potencial en cada capacitor, d) La energía total
almacenada en el circuito, y e) La energía almacenada en cada condensador.
8- Tres condensadores de 10 F, 30 F y 60 F respectivamente, se conectan en paralelo a una batería de 100 V. Calcular: a) La
capacidad total del circuito, b) La carga de cada condensador, c) La caída de potencial en cada capacitor, d) La energía total
almacenada en el circuito, y e) La energía almacenada en cada condensador.
9- En la figura cada condensador C3 = 3 F y cada condensador C2 = 2 F. La diferencia de potencial Vab = 1.200 V. Determinar:
a) La capacidad equivalente de la red comprendida entre a y b, b) La carga de cada uno de los condensadores próximos a a y
b, y c) La diferencia de potencial Vcd.
10- Un condensador de 60 F está conectado a una batería de 12 V. Luego de desconectado de la misma, se incrementa la
separación de sus placas de 2 mm a 3,5 mm. Determinar: a) La carga del condensador, b) La energía almacenada en el
condensador, y c) El incremento de la energía que se produjo al modificar la separación de las placas.
11- Un condensador de placas paralelas está formado por dos conductores cuadrados de lado 10 cm separados por 1 mm de
distancia. Si se le conecta a una batería de 12 V calcular: a) Su capacidad, b) Cuanta carga se transfiere de una placa a la
otra, c) Su nueva capacidad, si se llena el capacitor con dieléctrico de polietileno (K= 2,3), y d) La nueva carga, ahora que tiene
el polietileno.
12- En el circuito de la figura determinar: a) La capacidad total efectiva entre los terminales, b) La carga almacenada en cada
condensador, y c) Las diferencias de potencial Vac y Vcb.
