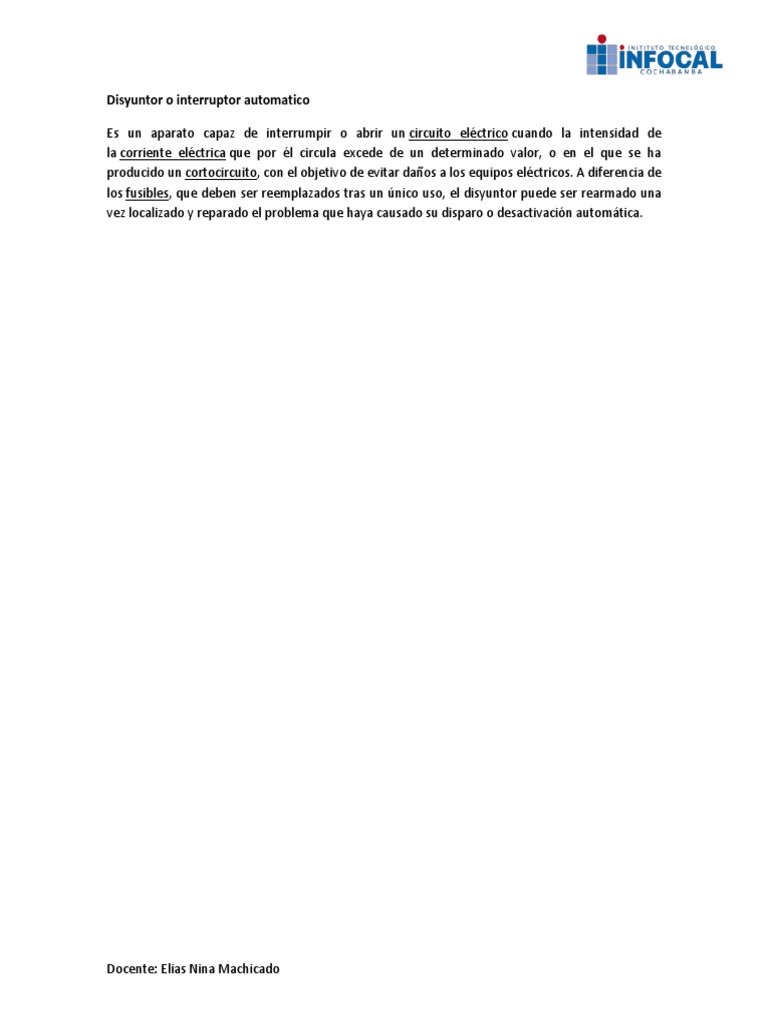

Disyuntor o interruptor automatico

Es un aparato capaz de interrumpir o abrir un circuito eléctrico cuando la intensidad de

la corriente eléctrica que por él circula excede de un determinado valor, o en el que se ha
producido un cortocircuito, con el objetivo de evitar daños a los equipos eléctricos. A diferencia de
los fusibles, que deben ser reemplazados tras un único uso, el disyuntor puede ser rearmado una
vez localizado y reparado el problema que haya causado su disparo o desactivación automática.

Docente: Elias Nina Machicado

Docente: Elias Nina Machicado
Docente: Elias Nina Machicado
Interruptor diferencial

Protege toda la instalación y al usuario contra contactos directos (tocar directamente un

conductor activo) e indirectos (fallo en un aparato desviando la corriente eléctrica a través de sus
partes metálicas) y evita el riesgo de incendios. Se debe elegir uno adecuado a la potencia
contratada y de una sensibilidad de 30 mA.

Docente: Elias Nina Machicado

Tipos de luminarias para instalaciones residenciales

Luminaria incandecente

Una bombilla incandescente es un dispositivo que produce luz mediante el

calentamiento por efecto Joulede un filamento metálico, hasta ponerlo al rojo blanco,
mediante el paso de corriente eléctrica.

Luminaria fluorescente

La lámpara consiste en un tubo de vidrio fino revestido

interiormente fósforos, Esos compuestos químicos

Docente: Elias Nina Machicado

emiten luz visible al recibir una radiación ultravioleta. El tubo contiene además una pequeña
cantidad de vapor de mercurio y un gas inerte, habitualmente argón o neón, a una presión más
baja que la presión atmosférica. En cada extremo del tubo se encuentra un filamento, que al
calentarse al rojo contribuye a la ionización de los gases.

Lámparas led

Una lámpara de led (light emitting diode), LED están

compuestas por agrupaciones de ledes, en mayor o menor
número, según la intensidad luminosa deseada.
Actualmente presenta ciertas ventajas, entre las que
destacan su considerable ahorro energético, arranque
instantáneo, aguante a los encendidos y apagados
continuos y su mayor vida útil, pero también con ciertos
inconvenientes como su elevado costo inicial.

El interruptor

Dispositivo eléctrico para habilitar o interrumpir el flujo de la corriente

eléctrica, para la selección de dicho dispositivo es necesario verificar la
cantidad de corriente eléctrica con la que puede trabajar.

El conmutador

Docente: Elias Nina Machicado

Dispositivo eléctrico utilizado para accionar algún circuito eléctrico desde varios puntos o lugares,
estos pueden ser: simples, dobles (6 vias) o de cruce.

Docente: Elias Nina Machicado

Docente: Elias Nina Machicado
Toma corrientes

Un enchufe está formado por dos elementos: clavijas y tomacorriente (o toma de corriente), que
se conectan uno al otro para establecer una conexión que permita el paso de la corriente eléctrica.
Este dispositivo forma un circuito eléctrico al
conectar la ficha (clavijas o pines, generalmente
dos o tres) con la base (tomacorriente o
enchufe hembra).
