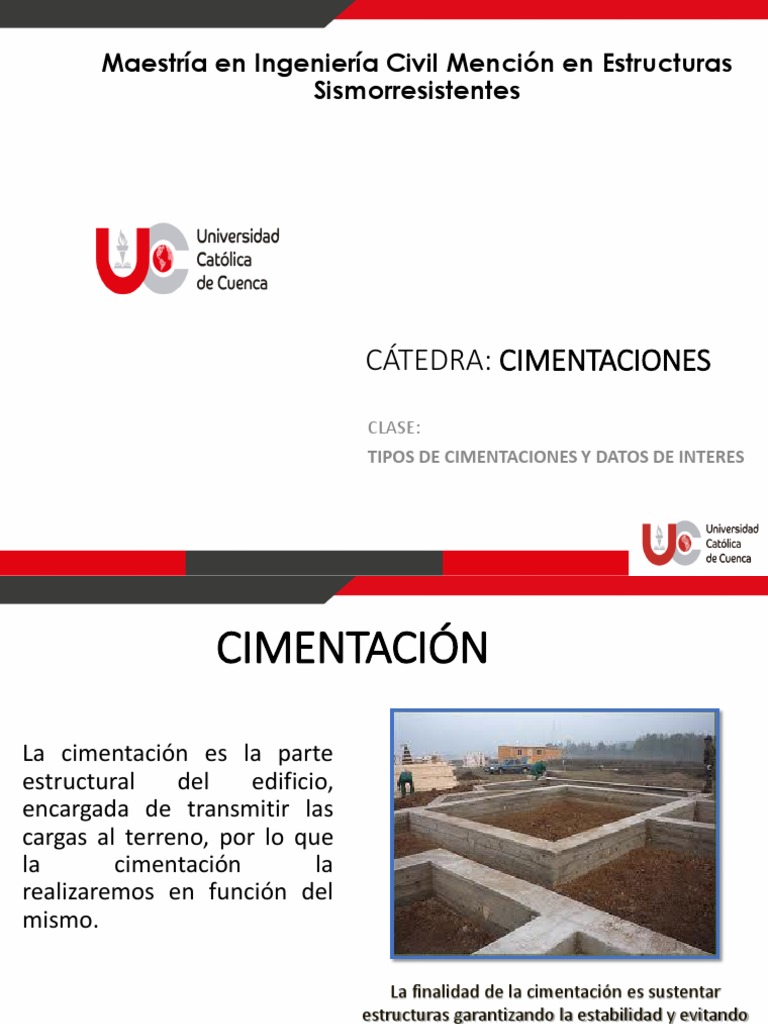

Maestría en Ingeniería Civil Mención en Estructuras

Sismorresistentes

CÁTEDRA: CIMENTACIONES
CLASE:
TIPOS DE CIMENTACIONES Y DATOS DE INTERES
 CIMENTACIÓN

La cimentación es la parte
estructural del edificio,
encargada de transmitir las
cargas al terreno, por lo que
la cimentación la
realizaremos en función del
mismo.

La finalidad de la cimentación es sustentar

estructuras garantizando la estabilidad y evitando
daños a los materiales estructurales y no
estructurales.
OBJETIVO DE LA CIMENTACIÓN
El objetivo de una cimentación es proporcionar el medio para que las
cargas de la estructura, concentradas en columnas o muros, se
transmitan al terreno produciendo en éste un sistema de esfuerzos que
pueda ser resistidos con seguridad sin producir asentamientos, o con
asentamientos tolerables, ya sean éstos uniformes o diferenciales.
 PARTES DE UNA ESTRUCTURA
En toda estructura es necesario distinguir dos parte principales: la superestructura y la
subestructura

La superestructura, en el caso de edificios, es aquella parte de la estructura que està

formada por losas, trabes, muros, columnas, etc.

La subestructura es la parte de la estructura que sirve para transmitir las cargas de ésta al
suelo de cimentación.
CLASIFICACIÓN DE CIMENTACIONES
• Éstas pueden ser:

➢1. superficiales
➢ 2. profundas
1.-Superficiales

• Se considera cimentación superficial cuando

tienen entre 0,50 m. y 4 m. de profundidad. Se
plantea también como cimientos superficiales,
aquellos en los que Df es hasta 3 a 4 veces el
ancho de la cimentaciòn

• Engloban las zapatas en general y las losas de

cimentación.

• Los distintos tipos de cimentación superficial

dependen de las cargas que sobre ellas recaen.
 a.- Puntuales
• Zapatas aisladas.-
Son un tipo de cimentación superficial que sirve de
base de elementos estructurales puntuales como
son los pilares de modo que esta zapata amplía la
superficie de apoyo hasta lograr que el suelo
soporte sin problemas la carga que le transmite. El
término zapata aislada se debe a que se usa para
asentar un único pilar, de ahí el nombre de aislada.
 • Zapatas combinadas.-
• Son aquellas fundaciones que soportan más de una
columna. Se opta por esta solución cuando se tienen dos
columnas muy juntas y al calcular el área necesaria de
zapata para suplir los esfuerzos admisibles sobre el suelo
nos da que sus áreas se montan.
 • Zapatas medianeras

Son aquellas que soportan una

columna dispuesta de tal forma
que una de sus caras coincida con
el borde de la zapata. La necesidad
de su uso es muy frecuente debido
a las limitaciones de colindancia
con las edificaciones adyacentes.
 • Zapata Centrada

Sirve de base a los elementos estructurales

puntuales (pilares); de modo que esta
zapata amplía la superficie de apoyo hasta
lograr que el suelo soporte sin problemas la
carga que le transmite.
 b) Lineales

• Zapatas corridas.
Se aplican normalmente para el
soporte de muros. Pueden tener
sección rectangular, escalonada o
estrechada cónicamente. Las
zapatas corridas se consideran así
cuando recogen tres pilares.
c) Superficiales
• Losas de cimentación.
Es una placa de hormigón apoyada sobre el
terreno que sirve de cimentación que reparte el
peso y las cargas del edificio sobre toda la
superficie de apoyo. Las trabes de estas losas
se invierten para quedar enterradas en el
terreno y evitar obstáculos al aprovechamiento
de la superficie que queda lista para ocuparse
como un firme aunque su superficie aun es
rugosa.
2.- Profundas
• Se opta por cimentaciones profundas cuando los esfuerzos transmitidos
por el edificio no pueden ser distribuidos suficientemente a través de
una cimentación superficial, y en la solución probable se sobrepasa la
capacidad portante del suelo.

• En edificios sobre el agua.

• Cuando los cimientos están solicitados a tracción; tal como ocurre en

edificios altos sometidos a esfuerzos por vientos, o en estructuras que
necesitan elementos sometidos a tracción para lograr estabilidad, como
estructuras de cables o cualquier estructura anclada al suelo.

• Para resistir cargas inclinadas, como aquellos pilotes que se colocan en los
muelles para resistir el impacto de los cascos de barcos durante el atraque
 a) Pilotes
• Un pilote es un soporte, normalmente de hormigón armado, de una gran
longitud en relación a su sección transversal, que puede hincarse o construirse
“in situ” en una cavidad abierta en el terreno. Los pilotes son columnas
esbeltas con capacidad para soportar y transmitir cargas a estratos más
resistentes o de roca, o por rozamiento en el fuste. Por lo general, su diámetro
o lado no es mayor de 60 cms.
• Todos ellos pueden
hincarse desde una
profundidad de 4 a 40 m;
en caso de requerirse una
profundidad mayor, se
pueden formar con
tramos de 1 m o de
mayor longitud que al
soldarse quedan como
pilotes de una sola pieza
 Los pilotes tienen tres formas de trabajar:

i. Cimentación Rígida de Primer Orden.

El pilote trabaja por punta, clavado a gran
profundidad.
Las puntas de los pilotes se clavan en terreno
firme; de manera que se confía en el apoyo en
ese estrato, aún si hubiere una pequeña
descarga por rozamiento del fuste al atravesar
estratos menos resistentes.
Las fuerzas de sustentación actúan sobre la
punta del pilote, y en menor medida mediante
el rozamiento de la superficie lateral del pilote.
II. Cimentación Rígida de Segundo Orden.
Cuando el pilote se encuentra con un estrato
resistente pero de poco espesor y otros
inferiores menos firmes.
En este caso se debe profundizar hasta
encontrar terreno firme de mayor espesor.
El pilote transmite su carga al terreno por
punta, pero también descarga gran parte
de los esfuerzos de las capas de terreno
que ha atravesado por rozamiento lateral.
 iii. Cimentación Flotante.
Cuando el terreno donde se construye
posee el estrato a gran profundidad;
en este caso los pilotes están
sumergidos en una capa blanda y no
apoyan en ningún estrato de terreno
firme, por lo que la carga que
transmite al terreno lo hace
únicamente por efecto de rozamiento
del fuste del pilote.
 b) Muros pantalla
• Constituyen un tipo
de Cimentación Profunda muy
usada en edificios de altura, que
actúa como un muro de
contención y brinda muchas
ventajas por ahorro de costes y
mayor desarrollo en superficies.

• Es un muro de contención que se

construye antes de efectuar el
vaciado de tierras, y transmite los
esfuerzos al terreno.
 Cimentación por sustitución
• Esta cimentación se realiza mediante la
excavación del terreno, donde el peso del
material excavado y extraído será igual o
proporcional al peso de la construcción a
realizar; conociendo cada una de las capas que
componen dicho suelo (características
del terreno) y según las características de
la estructura que sustentará y las cargas que
actúen sobre la misma.
• Se realiza la excavación hasta llegar a terreno
competente y se sustituye el existente por un
terreno mejorado y compactado. Esta constituye
una solución válida en casos de espesores y
cargas uniformes y pequeñas.
 DATOS DE INTERÉS
ALTURA CRÌTICA DE EXCAVACIÒN
• En suelos cohesivos y granulares,
la altura crítica Hc, de una
excavación vertical, es decir, la
profundidad del talud hasta la cual
se sostiene por sí solo, sin
necesidad de soporte lateral se
puede calcular con la siguiente
fòrmula:
• Siendo c la cohesión, ∅ el ángulo
de fricción interna y γ el peso
específico de masa del suelo. La
ecuación anterior nos indica que
para un suelo sin cohesión, la
altura crítica es cero.
 DATOS DE INTERÉS
PROFUNDIAD DE CIMENTACIÒN PARA SUELOS COHESIVOS
 DATOS DE INTERÉS
PROFUNDIAD DE CIMENTACIÒN PARA SUELOS GRANULARES
 DATOS DE INTERES
DETERMINACIÒN DE PROPIEDADES POR MÈTODOS CORRELACIONADOS
