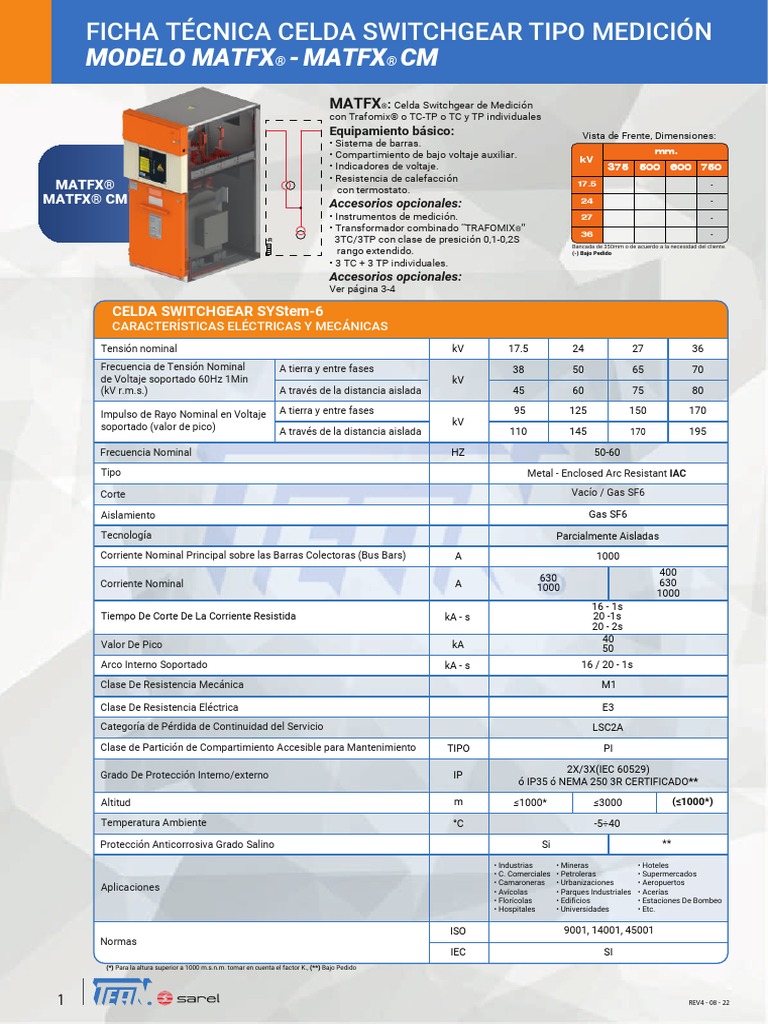

FICHA TÉCNICA CELDA SWITCHGEAR TIPO MEDICIÓN

MODELO MATFX® - MATFX® CM

MATFX®: Celda Switchgear de Medición
con Trafomix® o TC-TP o TC y TP individuales
Equipamiento básico: Vista de Frente, Dimensiones:
• Sistema de barras.
• Compartimiento de bajo voltaje auxiliar. mm.
kV
• Indicadores de voltaje. 375 500 600 750
• Resistencia de calefacción
MATFX® con termostato.
17.5 -
MATFX® CM Accesorios opcionales: 24 -
• Instrumentos de medición. 27 -
• Transformador combinado “TRAFOMIX®”
36 -
-R 3TC/3TP con clase de presición 0,1-0,2S
Bancada de 350mm o de acuerdo a la necesidad del cliente.
rango extendido. (-) Bajo Pedido

• 3 TC + 3 TP individuales.
Accesorios opcionales:
Ver página 3-4

CELDA SWITCHGEAR SYStem-6

CARACTERÍSTICAS ELÉCTRICAS Y MECÁNICAS
Tensión nominal kV 17.5 24 27 36
Frecuencia de Tensión Nominal A tierra y entre fases 38 50 65 70
de Voltaje soportado 60Hz 1Min kV
(kV r.m.s.) A través de la distancia aislada 45 60 75 80

Impulso de Rayo Nominal en Voltaje A tierra y entre fases 95 125 150 170
soportado (valor de pico) kV
A través de la distancia aislada 110 145 170 195

Frecuencia Nominal HZ 50-60

Tipo Metal - Enclosed Arc Resistant IAC

Corte Vacío / Gas SF6

Aislamiento Gas SF6

Tecnología Parcialmente Aisladas

Corriente Nominal Principal sobre las Barras Colectoras (Bus Bars) A 1000
400
630
Corriente Nominal A 630
1000
1000
16 - 1s
Tiempo De Corte De La Corriente Resistida kA - s 20 -1s
20 - 2s
40
Valor De Pico kA 50
Arco Interno Soportado kA - s 16 / 20 - 1s
Clase De Resistencia Mecánica M1

Clase De Resistencia Eléctrica E3

Categoría de Pérdida de Continuidad del Servicio LSC2A
Clase de Partición de Compartimiento Accesible para Mantenimiento TIPO PI

2X/3X(IEC 60529)
Grado De Protección Interno/externo IP
ó IP35 ó NEMA 250 3R CERTIFICADO**

Altitud m ≤1000* ≤3000 (≤1000*)

Temperatura Ambiente °C -5÷40

Protección Anticorrosiva Grado Salino Si **

• Industrias • Mineras • Hoteles

• C. Comerciales • Petroleras • Supermercados
• Camaroneras • Urbanizaciones • Aeropuertos
Aplicaciones • Avícolas • Parques Industriales • Acerías
• Florícolas • Edificios • Estaciones De Bombeo
• Hospitales • Universidades • Etc.

ISO 9001, 14001, 45001

Normas
IEC SI
(*) Para la altura superior a 1000 m.s.n.m. tomar en cuenta el factor K., (**) Bajo Pedido

1 REV4 - 08 - 22
 FICHA TÉCNICA CELDA SWITCHGEAR TIPO MEDICIÓN
MODELO MATFX® - MATFX® CM

17,5 - 24 KV 100** PLANTA

Nr.4 Ø12

E = 113, 206, 320

B
1000

66

230
1000
230
B
PARED

250
A
R

1600
Dirección: Vicente Cárdenas E6-31 y Japón (Quito - Ecuador)
Teléfonos: +(593 2) 2250 942 +(593 2) 2266 660 Celular : +(593 9) 99583 666
Email: tean@tean-ingenieria.com www.tean-ingenieria.com
HECHO EN ECUADOR

CARACTERÍSTICAS FÍSICAS
Tensión Dimensiones

C
1670

(mm)
Nominal Tipo de Celda Peso en Kg*
(KV) A B C
A-AS-APR-I-IRL 375 1600 109 - 117,5 - 129,5 - 153 - 198
IPR-TM-TMR MV 165 - 160 - 165
17,5
MATFX® - MATFX® CM 750 341,5- 341,5
TTA (X2) - MA (***) 1000 1600 413 - 413
A - AS - APR - I 500 1000 1600 116 - 126 - 139 - 180
IPR- IRL - TM - TMR 195,5 - 198 - 187,5 - 220
24
ITI - MATFX® 470 - 341,5
400**

MATFX® CM - TTA(x2) 750 1000 1600 341,5 - 346,25

PISO (-) Con BANCADA de 350mm o de acuerdo a la necesidad del cliente.
(*) Los pesos se indican en kg con ± 8 %
(***) Los MATFX® y MATFX® CM pueden variar de
200** 600** 200** 1000** acuerdo a la relación de corriente y tensión solicitada.
A
(**) Distancias Mínimas Requeridas Para La Construcción Civil

PLANTA

27 - 36 KV
40

Nr.4 Ø12.7
80

100**

470
E = 140
B
1400
230

1400
230
PARED

470
2000

R
Dirección: Vicente Cárdenas E6-31 y Japón (Quito - Ecuador)
Teléfonos: +(593 2) 2250 942 +(593 2) 2266 660 Celular : +(593 9) 99583 666
Email: tean@tean-ingenieria.com www.tean-ingenieria.com
HECHO EN ECUADOR
80

A
C

750
2000

CARACTERÍSTICAS FÍSICAS
Tensión Dimensiones
(mm)
Nominal Tipo de Celda Peso en Kg*
(KV) A B C
A/2 - AS/2 375 1400 2000 165,5 - 165,5
A - AS - APR - I 220 - 202 - 216 - 271,7
27 IPR - IRL - TM - TMR 600 287,75 - 198- 278,5 - 331
MATFX® - MATFX® CM (***) 1400 2000 440- 440
TTA(x2) - ITI - MV - MA 750 413 - 430 - 156 - 413
600**

PISO A/2 - AS/2 375 1400 2000 165,5 - 165,5

A - AS - APR - I 220 - 202 - 216 - 271,7
36 IPR - IRL - TM - TMR 750 287,75 - 198- 278,5 - 331
MATFX® - MATFX® CM (***) 1400 2250 440- 440
TTA(x2) - ITI - MV - MA 413 - 430 - 156 - 413
100** 350** 700** 350** 1000**
(-) Con BANCADA de 350mm o de acuerdo a la necesidad del cliente.
A (*) Los pesos se indican en kg con ± 8 %
(***) Los MATFX® y MATFX® CM pueden variar de
(**) Distancias Mínimas Requeridas Para La Construcción Civil acuerdo a la relación de corriente y tensión solicitada.

2 REV4 - 08 - 22
 FICHA TÉCNICA CELDA SWITCHGEAR TIPO MEDICIÓN
MODELO MATFX® - MATFX® CM
Características Eléctricas Básicas System-6 TEAN® SAREL
• Tipo De Celda: Metal Enclosed, modular, estructural.
• Tensión Nominal: 17, 5 /24 /27 / 36 kV.

Eléctricas
• Tensión De Servicio: 13.8 - 13.2 / 22.8 / 34.5 kV.
• Frecuencia Nominal: 60Hz.
• Corriente Nominal: 630 A.
• Nivel Aislamiento Equipos BIL: 95 / 125 / 150 / 170 kV.
• Corriente De Cortocircuito: 20k A.
• Nivel Aislamiento Celda BIL: 95 / 125 / 150 / 170 kV.
• Aislamiento De La Barra: Aire.
• Trabajo: 100% bajo carga

Características Mecánicas Básicas System-6 TEAN® SAREL

• Grado De Protección: IP2X/3X (IEC 60529) ó IP35 ó NEMA 250 3R CERTIFICADO.
• Grado De Protección Entre Compartimentos: IP2X.
• Pintura: Electrostática texturizada color naranja RAL 2004.
• Compartimiento De Baja Tensión: L.V. IP 3X ó IP35 ó IP40 ó NEMA 250 3R Certificado
• Acabado: Polyester anticorrosivo de alta protección para ambientes salinos.
• Protección De Acabado: UV.

Mecánicas
• Puerta: Con visor acrílico de alta resistencia.
• Tornillería: En acero inoxidable 304 cabeza tipo allen / hexagonal.
• Seguro En La Puerta: Tipo mecánico.
• Barras Tripolares: Para conexión superior a ambos lados de 630 A, protegidas
con aislamiento termo contráctil e identificadas por color.
• Resistencia Calefactora: De 110/220 VAC 50 W anti humedad, protegida con
fusibles DIN y controlada por termostato.
• Piso: Anti roedores, 100% metálico galvanizado (No malla)
• Soporte Mecánico: Sujeta cables, con guarda polvos pasa cables.
• Indicador De Presencia De Tensión: con tres aisladores capacitivos
independientes para cada fase.

Características Especificas System-6 TEAN® SAREL

• Transformador de Medición: Compacto TRAFOMIX®
Compacto TRAFOMIX®Conmutable. Especificas
3TP y 3TC independientes.
3 TP - TC
• Clase de Precisión: 0,2S 0,1 ó 0.15 B-
• Tipo: Rango Extendido.
• Normas: IEC 61869 - 1, 2, 3 y 4.

NOTA: Trasformadores de corriente y trasformadores de potencial de acuerdo

a la necesidad del cliente.

3 REV4 - 08 - 22
 FICHA TÉCNICA CELDA SWITCHGEAR TIPO MEDICIÓN
MODELO MATFX® - MATFX® CM
Accesorios opcionales

Opcionales
• Contacto auxiliar: Normalmente abierto o cerrado a la apertura de la puerta
(Opcional dependiendo la configuración del Tren de Celdas Switchgear)
OPCIONAL: Medidor de energía.

Esquema

RELÉ DE PROTECCIÓN

Opcionales
SENSORES DE
CORRIENTE

SENSORES DE
VOLTAJE
SENSORES PASO
DE FALLA / ARC FLASH /
CONTROL DE TEMPERATURA /
HUMEDAD RELATIVA

CONTAMOS CON TODAS LAS CERTIFICACIONES INTERNACIONALES TÉCNICAS Y DE CALIDAD

4 REV4 - 08 - 22
