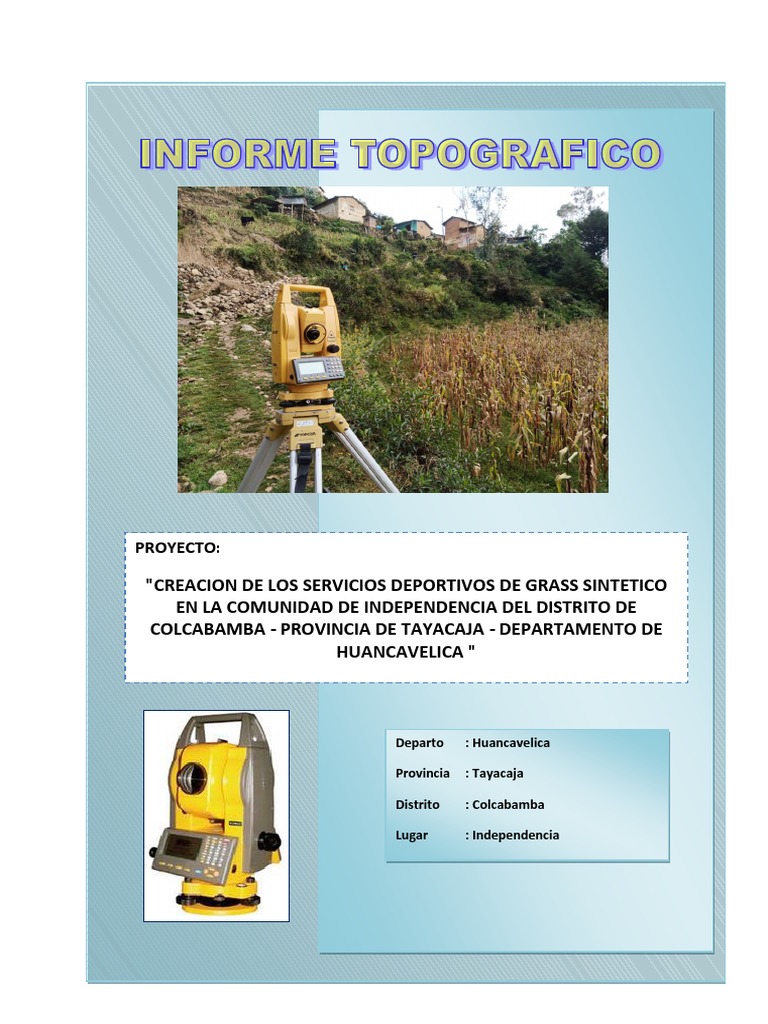

PROYECTO:

"CREACION DE LOS SERVICIOS DEPORTIVOS DE GRASS SINTETICO

EN LA COMUNIDAD DE INDEPENDENCIA DEL DISTRITO DE
COLCABAMBA - PROVINCIA DE TAYACAJA - DEPARTAMENTO DE
HUANCAVELICA "

Departo : Huancavelica

Provincia : Tayacaja

Distrito : Colcabamba

Lugar : Independencia

Ñ:
“CREACION DE LOS SERVICIOS DEPORTIVOS DE GRASS SINTETICO EN LA COMUNIDAD DE INDEPENDENCIA DEL
DISTRITO DE COLCABAMBA - PROVINCIA DE TAYACAJA - DEPARTAMENTO DE HUANCAVELICA”

INFORME TOPOGRÁFICO

1. OBJETIVOS.

1.1. Objetivo del Levantamiento Topográfico.

El objeto de un levantamiento topográfico es la determinación, tanto en planta como en altura, de
puntos espaciales del terreno, necesarios para el trazo de curvas de nivel y para la construcción del
mapa topográfico. El levantamiento topográfico de un terreno consiste en:

✓ Establecer sobre toda su extensión las redes de apoyo horizontal y vertical, constituidas por
puntos representativos relacionados entre sí, por mediciones de precisión relativamente alta.

✓ Situar todos los detalles que interesen, incluyendo los puntos antes citados, mediante mediciones
de menor precisión apoyadas en las estaciones principales.

1.2. Objetivo del Proyecto.

1.2.1 Objetivo Principal

➢ El objetivo principal del mencionado proyecto es de Brindar adecuadas condiciones para la

realización de las prácticas deportivas, culturales y recreativas en la infraestructura de
grass sintético

1.2.2 Objetivo Especifico

➢ Dotar de una infraestructura deportiva para la recreación y la práctica del deporte para la
población de la Comunidad de Independencia.

➢ Fomentar la práctica del deporte en bien de la salud, y la integración de los pobladores.

➢ Brindar comodidad a la juventud y población en general para el desarrollo de sus

actividades.

INFORME TOPOGRAFICO
“CREACION DE LOS SERVICIOS DEPORTIVOS DE GRASS SINTETICO EN LA COMUNIDAD DE INDEPENDENCIA DEL
DISTRITO DE COLCABAMBA - PROVINCIA DE TAYACAJA - DEPARTAMENTO DE HUANCAVELICA”

2. GENERALIDADES.

2.1. Acceso al área en estudio.

El acceso al lugar de intervención se puede hacer a través de un camino de herradura y/o por
carretera desde la capital del distrito de Colcabamba, siendo como:

Accesibilidad al Localidad de Independencia

Tipo de vía Tramo Distancia Tiempo en

vehículo
Camino de herradura Colcabamba – Independencia 12.80 km 15 minutos

Carretera afirmada Colcabamba - Independencia 8.02 km 30 minutos

Fuente: Elaboración del Equipo de Trabajo

2.2. Ubicación política.

Lugar : Independencia

Distrito : Colcabamba

Provincia : Tayacaja

Departamento : Huancavelica

2.3. Ubicación geográfica.

Norte : 8626576.4645N

Este : 533332.317E

Altitud : 2316.297 m.s.n.m.

2.4. Condición climática.

El clima es variado, varía entre los 03 Cº hasta 15 Cº, cuyas quebradas están formados por
pequeñas vertientes constituyéndose áreas de cultivos en laderas. Presenta un periodo de estiaje
entre los meses de mayo a setiembre y un periodo de lluvias moderadas entre diciembre a abril.

3. TRABAJO DE CAMPO.
Los trabajos de campo consistieron básicamente en el control topográfico. La toma de datos se efectuó
con una Estación Total TOPCON GTS – 320, GPS GARMIN 76CSx, tres prismas, wincha, flexómetros, cámara
fotográfica digital, Eclímetro, pintura, libretas de campo e implementos de seguridad.

INFORME TOPOGRAFICO
“CREACION DE LOS SERVICIOS DEPORTIVOS DE GRASS SINTETICO EN LA COMUNIDAD DE INDEPENDENCIA DEL
DISTRITO DE COLCABAMBA - PROVINCIA DE TAYACAJA - DEPARTAMENTO DE HUANCAVELICA”

3.1. Levantamiento topográfico.

BMs

El levantamiento topográfico se realizó en coordenadas UTM, considerando la primera estación E-1, en

puntos fijos y el BM-01 ubicada en rocas fijas tanto como el BM-02 y BM-03 en tramos que no se
demolerán. Se establecen estos puntos con el fin de ubicar el Norte Magnético, para iniciar el
levantamiento topográfico. En total se obtuvo 03 estación topográfica y 03 BMs. Los cuales son ubicados
sobre estructuras permanentes fijas, de tal forma que servirán de base para los trabajos topográficos de
replanteo, cuyas cotas y características como se muestra:

Fuente: Elaboración del Equipo de Trabajo

Área y Perímetro

El área en intervención del proyecto de inversión tiene las siguientes características:

AREA = 1,092.75 m2.

PERIMETRO = 148.35 m.

Coordenadas UTM de referencia

❖ Datum : Datum WGS – 84

❖ Proyección : Universal Transversal Mercador (UTM)
❖ Sistema de Coordenadas : Planas
❖ Zona UTM : 18 South
❖ Cuadricula :L
❖ Hoja de carta nacional : 25- n (PAMPAS)
❖ Carta nacional de IGN : Escala 1/100,000

INFORME TOPOGRAFICO
“CREACION DE LOS SERVICIOS DEPORTIVOS DE GRASS SINTETICO EN LA COMUNIDAD DE INDEPENDENCIA DEL
DISTRITO DE COLCABAMBA - PROVINCIA DE TAYACAJA - DEPARTAMENTO DE HUANCAVELICA”

Cuadro de Datos Técnicos

En el siguiente cuadro se muestran las coordenadas del área que se requieren para el proyecto, también
se indican los vértices del área de interés, donde se desea realizar las diferentes actividades en el
proceso de ejecución de obras.

Fuente: Elaboración del Equipo de Trabajo

Colindancias

El área en intervención del proyecto de inversión presenta colindancia principalmente con

propiedades privadas y por un camino de herradura.

A continuación, se presenta las colindancias:

NORTE: Prop. Senobio Paraguay 14.51 m

SUR: Camino de herradura 44.06 m

ESTE: Prop. Pablo Huincho De la Cruz y María Huincho De la Cruz 60.56 m

OESTE: Prop. Jacinta Campos Montañez 29.22 m
Fuente: Elaboración del Equipo de Trabajo

INFORME TOPOGRAFICO
“CREACION DE LOS SERVICIOS DEPORTIVOS DE GRASS SINTETICO EN LA COMUNIDAD DE INDEPENDENCIA DEL
DISTRITO DE COLCABAMBA - PROVINCIA DE TAYACAJA - DEPARTAMENTO DE HUANCAVELICA”

4. TRABAJO DE GABINETE.
Los trabajos de gabinete consistieron básicamente en:

✓ Exportación de datos topográficos de la Estación Total hacia el software Topcon link. 7.5.

✓ Procesamiento de los datos de campo, se utilizó el software “AutoCAD Civil 3D”

✓ Elaboración del Plano Topográfico en el software AutoCAD Civil 3D.

4.4. Exportación de datos topográficos.

Corresponde a la transferencia de datos, desde la estación total en extensión texto, para luego
digitalizar dichos puntos (X, Y, Z).

4.5. Procesamiento de los datos de campo, “AutoCAD Civil 3D”.

4.5.1. Edición de TIN.

Triangulated Irregular Network (red irregular triangular), Las Tin son muy usadas para la
representación de superficies que son altamente variables y contienen discontinuidades y líneas
rotas. Los componentes principales de un Tin son los triángulos, nodos y bordes. Los nodos son
localizaciones definidas por valores x,y,z desde los cuales se construye el Tin. Los triángulos están
formados mediante la conexión de cada nudo con sus vecinos. Los bordes son las caras de los
triángulos. La estructura exacta de un Tin está basada en unas reglas de triangulación que controlan
la creación de los Tin. Para la representación real del terreno es muy necesaria la edición de éstos,
ya que las probabilidades para unir los puntos (formación de triángulos) son muchas.

4.5.2. Proceso de curvas de nivel.

Esta etapa se procesa tomando en cuenta los intervalos del nivel del terreno, una vez editado la
Interpolación o triangulación se obtienen las curvas de nivel cuyos intervalos son:

Curvas menores o secundarias: 0.40 metros.

Curvas mayores o primarias: 2.00 metros

INFORME TOPOGRAFICO
“CREACION DE LOS SERVICIOS DEPORTIVOS DE GRASS SINTETICO EN LA COMUNIDAD DE INDEPENDENCIA DEL
DISTRITO DE COLCABAMBA - PROVINCIA DE TAYACAJA - DEPARTAMENTO DE HUANCAVELICA”

5. CONCLUSIONES.
El presente informe abarca el levantamiento topográfico para la CREACION DE LOS SERVICIOS DEPORTIVOS
DE GRASS SINTETICO EN LA COMUNIDAD DE INDEPENDENCIA DEL DISTRITO DE COLCABAMBA - PROVINCIA DE
TAYACAJA - DEPARTAMENTO DE HUANCAVELICA, iniciando el levantamiento topográfico en el interior del
terreno donado para la institución.

El trabajo topográfico de campo fue llevado a cabo In-Situ, obteniendo como resultado un área de 1,092.75
m2 y perímetro de 148.35 m. Asimismo, se obtuvo 03 estación topográfica y 03 BMs. Los cuales son
ubicados sobre estructuras permanentes fijas, de tal forma que servirán de base para los trabajos
topográficos de replanteo, cuyas cotas y características como se muestra:

INFORME TOPOGRAFICO
“CREACION DE LOS SERVICIOS DEPORTIVOS DE GRASS SINTETICO EN LA COMUNIDAD DE INDEPENDENCIA DEL
DISTRITO DE COLCABAMBA - PROVINCIA DE TAYACAJA - DEPARTAMENTO DE HUANCAVELICA”

6. PANEL FOTOGRAFICO.

Vista Nº 01: E-1 Estacionando en el primer punto para el posterior lectura de puntos

Vista Nº 02: Equipo técnico realizando trabajo de campo.

INFORME TOPOGRAFICO
“CREACION DE LOS SERVICIOS DEPORTIVOS DE GRASS SINTETICO EN LA COMUNIDAD DE INDEPENDENCIA DEL
DISTRITO DE COLCABAMBA - PROVINCIA DE TAYACAJA - DEPARTAMENTO DE HUANCAVELICA”

Vista Nº 03: Ubicación de BM -1

Vista Nº 04: Ubicación de BM -2

INFORME TOPOGRAFICO
