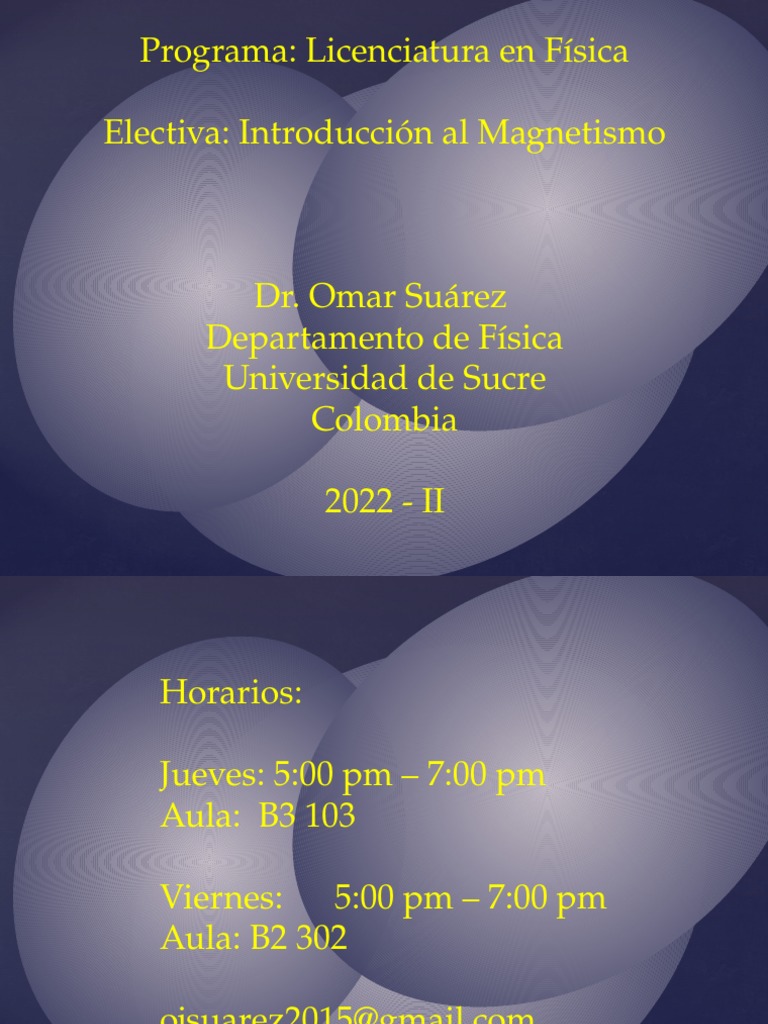

Programa: Licenciatura en Física

Electiva: Introducción al Magnetismo

Dr. Omar Suárez

Departamento de Física
Universidad de Sucre
Colombia

2022 - II
Horarios:

Jueves: 5:00 pm – 7:00 pm

Aula: B3 103

Viernes: 5:00 pm – 7:00 pm

Aula: B2 302

ojsuarez2015@gmail.com
 Programa
 CAPÍTULO CERO: ESTRUCTURAS CRISTALINAS

- Red de Bravais
- Tipos de Redes Cristalinas
- Difracción de Rayos X
- Ley de Bragg

- PRIMER CAPÍTULO: MAGNETISMO CONCEPTOS BÁSICOS

- Introducción
- Nomenclatura
- Dominio de Wiess y Dominios Magnéticos
- Teorema de Borh-Van Leeuwen
- Diamagnetismo
 Programa
 SEGUNDO CAPÍTULO: APROXIMACIÓN CAMPO MOLECULAR

- Paramagnetismo y Ferromagnetismo
- Ley de Curie – WeisS
- Antiferromagnetismo y Ferrimagnetismo
- Técnicas de Magnetometría
- Aplicaciones

TERCER CAPÍTULO: ENERGÍAS EN UN SISTEMA MAGNÉTICO

- Energía Zeeman
- Energía de Anisotropía
Energía de Intercambio
Energía Dipolar
- Energía dipolar para partículas cilíndricas
- Energía de Interacción dipolar
 CUARTO CAPÍTULO: DINÁMICA DE MAGNETIZACIÓN A
TEMPERATURA CERO

- Ecuación de Landau-Lifshitz (LL)

- Ecuación de Landau -Lifshitz – Gilbert (LLG)
- Soluciones de equilibrio de la Ec. (LL)
- Aplicaciones

QUINTO CAPÍTULO: DINÁMICA DE MAGNETIZACIÓN COMO

FUNCIÓN DE LA TEMPERATURA

- Ecuación de Landau-Lifshitz-Bloch (LLB)

- Soluciones de equilibrio de la Ec. (LLB)
Aplicaciones
EVALUACIÓN DEL CURSO

Parciales 40%

Quiz, trabajos,
Talleres, exámenes, 60%
exposiciones
 OBJETIVOS DE LA ASIGNATURA

GENERAL: Estudiar propiedades estáticas y dinámicas de materiales

magnéticos

ESPECÍFICOS:

 Comprender cuantitativamente y cualitativamente los conceptos
básicos del magnetismo en la materia.

 Determinar las características magnéticas de materiales diamagnéticos,

paramagnéticos, ferromagnéticos, antiferromagnéticos y
ferrimagnéticos.

 Identificar las diferentes energías asociadas a los sistemas magnéticos.

 Estudiar los diferentes modelos que dan cuenta de la dinámica de la

magnetización a temperatura cero y a temperatura finita.

 Reconocer la importancia de los sistemas magnéticos

nanoestructurados en el mundo en que nos desenvolvemos hoy en día.
REFERENCIAS

1. Kittel, Charles. Introduction to solid states physics. John Wiley and Sons.
(2005).

2.Amikan Aharoni. Introduction to the theory of ferromagnetism. Segunda

edición. Oxford Science Publications. (1996).

3. G. Bertotti, I. Mayergoys, C. Serpico. Nonlinear magnetization dynamics

in nanosystems. Elsevier. (2009).

4. K.H.J. Buschow, F.R. Boer. Physics of magnetism and magnetic materials.

Kluwer academics publishers. (2003).

5. B.D. Cullity. Introduction to magnetic materials. University of Notre

Dame. Addison Wesley Publising. (1972).

6. Publicaciones científicas que serán suministradas por el profesor.

Motivación
Partículas Magnéticas

Materiales Ferromagnéticos
 Nanoestructuras Magnéticas

Imagen SEM de nanotubos de CoFe2O4 con diámetro D = 700 nm y

longitud L = 4000 nm, espesor 80 nm [1].

[1] P. Soledad Antonel, Cristiano L. P. Oliveira, Guillermo A. Jorge, Oscar E. Perez, A.

Gabriela Leyva, R. Martín Negri. J Nanopart Res 17 294 (2015) .
 Imagen SEM de nanohilos de FePt con diámetro D = 110 nm y
longitud L = 4.4 μm [2].

[2] Yanhui Wu and Mangui Han.. Journal of Alloy and Compounds 688 783-789 (2016) .
Capítulo Cero: Estructura Cristalina de Materiales

Sólido Cristalino Sólido Amorfo

En los sólidos cristalinos los En los materiales amorfos no existe

átomos, iones o moléculas se una distribución regular dentro del
repiten de forma ordenada y sólido. Los vidrios son sólidos
periódica en las tres direcciones, amorfos.
formando REDES CRISTALINAS.
Estructura Cristalina de Materiales
 Redes de Bravais
Una Red de Bravais es una arreglo infinito de puntos discretos con
una organización y orientación que parece exactamente el mismo,
desde cualquier punto del arreglo que sea visto.

Una Red de Bravais (3D) consiste de todos los puntos con vectores
posición R de la forma:

Donde a1, a2 y a3 son tres vectores que generan el espacio, y n1, n2, n3
son todos números enteros.

ai son llamados vectores primitivos.

 Celda Primitiva
Ó Celda Unidad

Simetría Traslacional
Simetría Rotacional: 2Pi, 2Pi/2, 2Pi/3, 2Pi/4, 2Pi/6
 EL PANAL DE ABEJAS (GRAFENO)
Redes de Bravais NO ES UNA RED DE BRAVAIS

NO PUEDO DEFINIR
VECTORES
PRIMITIVOS QUE ME
CUBRAN TODOS LOS
PUNTOS DE LA RED
¿CÓMO LLEGO AQUÍ? ¿CÓMO LLEGO QUÍ?

Esta estructura constituirá una Red de

Bravais?
 LOS VECTORES
PRIMITIVOS HACEN UN
ÁNGULO DE 60°

EL PANAL DE ABEJAS (EL GRAFENO)SI

ES UNA RED DE BRAVAIS CON UNA
BASE DE DOS ÁTOMOS DE CARBONO
19
Diferentes tipos de vectores primitivos
Redes especiales en 2D
Redes de Bravais
en 3D
Estructura Cristalina de Materiales
Celda Primitiva de Wigner-Seitz
Para una estructura BCC, cuales serían unos vectores
primitivos?

1. Cuál es el volumen de la celda primitiva?

2. Cuál es la Longitud de los lados de la celda primitiva?
3. Cuál es el ángulo entre lados adyacentes?
Para una estructura FCC, cuales serían unos vectores
primitivos?

1. Cuál es el volumen de la celda primitiva?

2. Cuál es la Longitud de los lados de la celda primitiva?
3. Cuál es el ángulo entre lados adyacentes?
Para una estructura FCC, cuales serían unos vectores
primitivos?

1. Cuál es el volumen de la celda primitiva?

2. Cuál es la Longitud de los lados de la celda primitiva?
3. Cuál es el ángulo entre lados adyacentes?
Preguntas

Qué es y cómo se construye una Celda Primitiva de
Wigner-Seitz?.

Cómo es empleada la Difracción de rayos X en la
caractrización de Cristales?.

En qué consiste la Ley de Bragg?.
DIFRACCIÓN ONDAS ELECTROMAGNÉTICAS
 Difracción de la Luz

Fraunhofer diffraction pattern of a single slit.

Difracción de Rayos X en Cristales
Difracción de Rayos X en Cristales

2d sin(θ) = n λ

Ley de Bragg
Índice de Planos

Índices de Miller
(h,k,l)
 Distancia interplanar

2d sin(θ) = n λ

Ley de Bragg

a: arista

Ejercicio:

1. Un material cristaliza con una red cúbica de arista 4.110 Å. Utilizando

radiación de longitud de onda 1.5406 Å deduce los ángulos de Bragg
que cabe esperar para las reflexiones con índices de Miller (100) y (110).
 Distancia interplanar

2. Rayos X monocromáticos (λ = 0.166 nm) de un blanco de níquel inciden en

la superficie de un cristal de cloruro de potasio (KCl). El espaciado entre los
planos de átomos en KCl es 0.314 nm. ¿A qué ángulo (con relación a la
superficie) debe ser dirigido el haz por un máximo de segundo orden para ser
observado?.

3. Para un cristal que tiene un espaciado entre los planos de átomos de 0.250
nm, la difracción de primer orden máxima se observó a 12.6°. (a) ¿Qué
longitud de onda de rayos X se utiliza para observar este patrón de primer
orden? (b) ¿Cuántos órdenes se pueden observar en este cristal para esta
longitud de onda?.
 Magnetización de un Material Magnético

Sea mi el momento magnético (momento dipolar)

del i-ésimo átomo. La suma vectorial de todos los
momentos magnéticos de un pequeño elemento de
volumen ∆v, divido por ∆v, se llama momento
dipolar magnético por unidad de volumen o
simplemente Magnetización (M).
m
 H0
M0

M0 : Magnetización de Saturación
H0: Campo Aplicado
M =0
Para muchos materiales
M= χH

χ : Susceptibilidad magnética

De las Ecuaciones de Maxwell sabemos que la Inducción

Magnética es dada por:

B =μ0(H+ γB M)

μ0 : Permeabilidad magnética del vacío

γB = 1 S.I., γB = 4 Pi Sistema Gausiano o Sistema CGS , con

μ0 = 1.

1Oe = (1000 /4Pi) A/m
