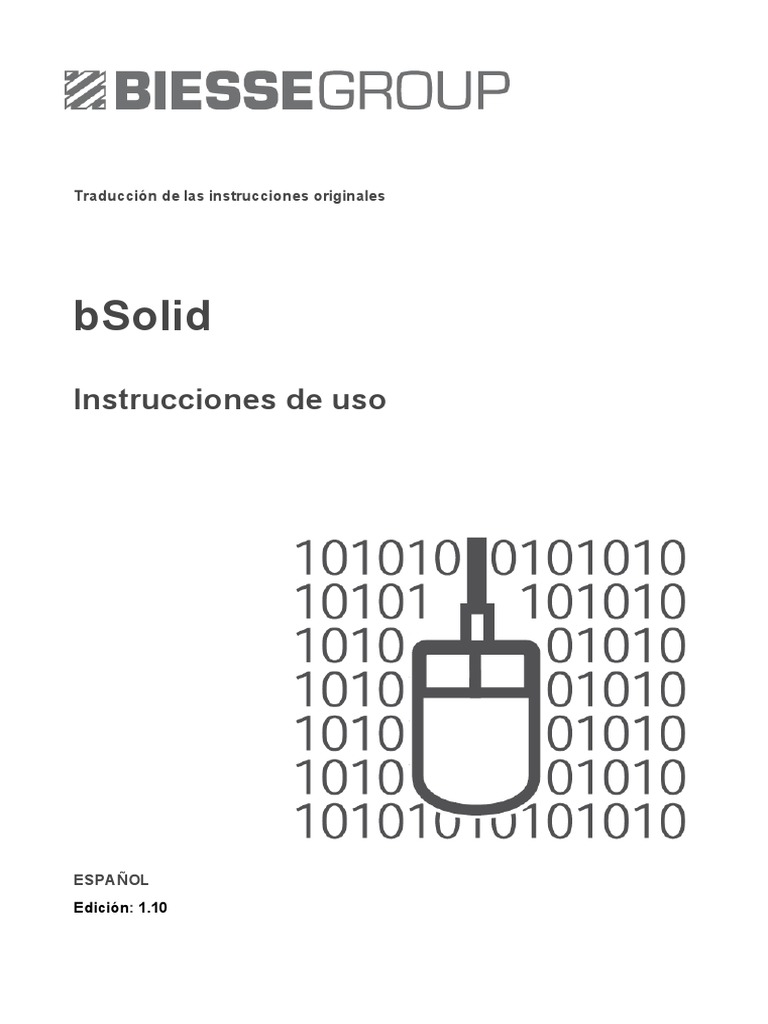

bSolid
Instrucciones de uso
ESPAÑOL
Edición: 1.10
Dirección del constructor
BIESSE S.p.A.
Sede legal:
Via della Meccanica, 16
61122 Pesaro (PU) - Italy
Tel. +39 0721 439100
Fax +39 0721 439150
biesse.sales@biesse.com
www.biesse.com
5804kc0001
02/02/2016
2
Edición vsw(1) Lista de revisiones
02/02/2016
3
Capítulo - -
Argumentos adicionales
Argumentos modificados
02/02/2016
4
Sumario
Sumario 5
Índice analítico 91
Glosario 108
PARA COMENZAR
Advertencias 140
02/02/2016
5
Casilla de marcadores 147
02/02/2016
6
CONFIGURACIONES DEL SOFTWARE
Visualización 179
Varias 184
Parámetros 187
Sincronización 190
Lista 192
02/02/2016
7
Datos de corte 193
Diagnóstico 196
CAD / CAM
02/02/2016
8
Lista de árbol Timeline elaboraciones 211
MANDOS Y TECLAS
02/02/2016
9
Listado de pulsadores 228
02/02/2016
10
Mandos del área datos 253
Ctrl/Alt 279
Ctrl/Shift/Canc 283
02/02/2016
11
Shift + Alt 292
NOCIONES DE DISEÑO
La cuadrícula 307
Operaciones genéricas (copia, rotación, desplazamiento, etc.) para manipular los objetos
creados: 312
02/02/2016
12
Operaciones de modificación de la forma o de las dimensiones del objeto creado: 312
Modificar 334
Eliminar 335
02/02/2016
13
Uso del área datos 337
El documento 343
02/02/2016
14
Soplado 360
Encolado 360
Retestado 360
Recorte 361
Achaflanado 362
02/02/2016
15
Insertar las elaboraciones en varias piezas 381
DIBUJAR GEOMETRÍAS
Punto 388
Coordenadas 388
Línea 390
Arco 394
Centro 397
Radio 398
Polilínea 400
Configuración 402
Punto 404
FreeForm 406
02/02/2016
16
Parámetros generales 407
Punto 409
Rectángulo 410
Círculo 415
Centro 418
Dimensiones 419
Elipse 420
Polígono 424
Dimensiones 427
02/02/2016
17
Parámetros generales 432
Propiedades 437
Repeticiones 441
Extrusión 446
Modalidad 449
Revolución 456
Modalidad 459
Modalidad 464
Modalidad 467
Modalidad 474
02/02/2016
18
Superficie 2 secciones y 1 recorrido abierto 476
Modalidad 481
Modalidad 484
Modalidad 487
Modalidad 489
Solidificar 492
Generales 495
Propiedades 498
Repeticiones 502
Desplazar 508
02/02/2016
19
Lista de los campos de datos 509
Girar 511
Estirar 516
Espejar 519
Offset 522
Unir 524
Chaflán 527
02/02/2016
20
Racor 531
02/02/2016
21
Copiar elaboraciones en caras adyacentes 550
Perforaciones 551
02/02/2016
22
Centro 566
Centro 569
02/02/2016
23
Medir área 581
LAS ELABORACIONES
Estándar 583
Pieza 588
Pieza 589
Avanzadas 592
Propiedades 592
Visualización 595
Desplazamiento 595
Rotación 596
Ejecución 598
02/02/2016
24
Descripción de los campos de datos 609
Simulación 609
Ejes 610
Configuraciones 611
Descripción de los campos de datos específicos para las máquinas “Rover” 615
Optimizador 619
Herramientas 621
Algoritmo TS 621
Cam 625
Perforación 629
02/02/2016
25
Datos de seguridad 640
Propiedades 642
Corte 647
Entrada 654
Salida 654
Propiedades 661
Fresado 666
Entrada 671
02/02/2016
26
Salida 672
Propiedades 685
Incisión 3D 690
Generales 692
Propiedades 694
Tolerancias 696
Vaciado/desbaste 698
02/02/2016
27
Generales 701
Entrada 702
Salida 703
Propiedades 707
Tolerancias 713
Generales 721
Entrada 722
Salida 722
Propiedades 726
Tolerancias 730
02/02/2016
28
Acabado de 3 ejes 732
Generales 734
Entrada 736
Salida 736
Propiedades 743
Tolerancias 750
Generales 756
Entrada 758
Salida 762
02/02/2016
29
Datos de elaboración 767
Propiedades 787
02/02/2016
30
Datos herramienta 799
Generales 799
Entrada 800
Salida 801
Propiedades 806
Propiedades 815
Bpp/Cix 818
02/02/2016
31
Datos adicionales/Cix 820
Propiedades 826
Elaboraciones 828
Dispositivo 830
Propiedades 833
Palpado 841
Pausa 844
Empuje 847
02/02/2016
32
Rotación pre-convexidad 849
Entrada 850
Bajada 850
Aproximación 852
Pinzado 855
Lista de los campos para establecer el punto de inicio del pinzado 855
Lista de los campos para establecer el punto de fin del pinzado 855
Salida 860
Cierre 860
Propiedades 873
Dispositivo 874
Propiedades 880
Dispositivo 882
02/02/2016
33
Datos generales 886
Propiedades 889
Dispositivo 891
Propiedades 899
Dispositivo 901
Propiedades 908
Dispositivo 910
Propiedades 916
02/02/2016
34
Dispositivo 918
Propiedades 922
Perforación 924
Generales 926
Propiedades 929
Avellanado 932
Generales 934
Propiedades 936
Contorneo 938
02/02/2016
35
Datos geométricos 939
Generales 943
Entrada 944
Salida 945
Propiedades 949
Discos 954
Generales 962
Entrada 963
Salida 964
Propiedades 969
02/02/2016
36
Datos adicionales elaboración 970
Biselado 971
Generales 976
Entrada 977
Salida 978
Propiedades 986
Lavado 990
Superficies 990
Incisión 3D 992
Generales 994
Propiedades 996
Tolerancias 998
02/02/2016
37
Datos adicionales elaboración 999
Vaciado/desbaste 1000
Generales 1003
Entrada 1004
Salida 1005
Propiedades 1009
Tolerancias 1015
Perforación 1020
Generales 1022
02/02/2016
38
Propiedades 1026
Tolerancias 1028
Generales 1032
Entrada 1034
Salida 1034
Propiedades 1038
Generales 1043
Entrada 1044
Salida 1044
Propiedades 1048
02/02/2016
39
Gestión del área de elaboración 1052
Tolerancias 1052
Generales 1056
Entrada 1058
Salida 1058
Propiedades 1065
Tolerancias 1072
Generales 1078
02/02/2016
40
Entrada 1080
Salida 1084
Propiedades 1109
02/02/2016
41
Extensión / Proyección 1119
Propiedades 1123
Entrada 1126
Salida 1133
Secuencia 1140
Secuencia 1142
Avanzadas 1142
Elaboraciones 1142
Macro 1143
Desplazamiento 1145
Rotación 1145
02/02/2016
42
Reflejar 1146
Pausa 1149
Morsa 1158
Vacío 1167
02/02/2016
43
Traslación carro 1174
LAS VARIABLES
Variables 1190
02/02/2016
44
Gestión de las variables 1199
PROYECTAR DXF
Parámetros 1212
Claves 1212
Descripción 1212
02/02/2016
45
Reglas de creación 1222
02/02/2016
46
Unidad de medida 1245
HERRAMIENTAS
02/02/2016
47
Área de avance 1262
02/02/2016
48
Instrumentos y mandos 1286
02/02/2016
49
Mandos de configuración de las elaboraciones de rebordeado 1301
DATOS DE CATALOGACIÓN
La tabla 1310
Parámetros 1311
Reglas 1312
Velocidad 1322
Usos 1324
Filtros 1325
02/02/2016
50
Datos generales 1329
Tipos 1330
Offset 1330
Dimensiones 1332
Velocidad 1333
Submandriles 1335
Parámetros 1335
Simetría 1341
Equipamiento 1342
Offset 1344
Dimensiones 1345
Parámetros 1346
Tipos 1351
Offset 1351
02/02/2016
51
Dimensiones 1351
Offset 1355
Código 1368
Tipo 1368
Nombre 1369
02/02/2016
52
Habilitar rotación 1378
Velocidad 1394
Filtros 1396
USO Y CATALOGACIÓN
02/02/2016
53
Catalogación de las herramientas 1403
Aplicar filtros a la búsqueda de herramientas en función de la palabra clave o del nombre 1412
02/02/2016
54
Catalogación Macro 1425
Para abrir una macro y visualizar el contenido de la misma en el entorno Cad / Cam, efectuar
el siguiente procedimiento: 1428
Para abrir una macro para modificar los valores o las variables de la misma, efectuar las
operaciones siguientes: 1428
Contorneo 1440
Biselado 1440
EQUIPAMIENTO
02/02/2016
55
Barra estándar 1447
LISTA
02/02/2016
56
Ficha de la lista de trabajo con activación del código de barras 1466
PIEZA EN LA MÁQUINA
02/02/2016
57
Presentación del entorno 1487
Soportes 1493
Uniclamp/Hyperclamp 1493
Simulador 1494
Simulación 1494
Pieza 1498
Piezas 1498
Propiedades 1499
Ejes 1500
02/02/2016
58
Listado de pulsadores 1503
02/02/2016
59
Configuraciones 1524
Optimización 1530
Orígenes 1531
Soporte 1531
Carros 1531
Topes 1532
Configuraciones 1534
Bloques 1542
Hojas 1543
DATOS MÁQUINA
02/02/2016
60
Área datos 1559
Máquina 1562
Planos 1563
Ejes 1569
Parámetros 1570
Electromandriles 1575
Ejes 1576
Dimensiones 1577
Parámetros 1579
02/02/2016
61
Grupos de perforación 1581
Mandriles 1584
Ejes 1585
Parámetros 1586
Electromandriles 1588
Mandriles 1591
Ejes 1592
Parámetros 1593
Mandriles 1595
Parámetros 1599
02/02/2016
62
Simetría 1605
Ejes 1606
Parámetros 1610
Límites 1612
Orígenes 1615
Parámetros 1620
Portaherramientas 1628
Parámetros 1629
02/02/2016
63
Posición de carga 1633
Portaherramientas 1635
Electromandriles 1638
Parámetros 1640
Optimizador 1643
Herramientas 1644
Algoritmo TS 1644
Rebordeado 1647
Cam 1648
Pulsadores 1650
Generales 1651
02/02/2016
64
Avanzadas 1653
General 1666
Parámetros 1680
Bobinas 1683
BWINDOWS
02/02/2016
65
ABRIR EL ENTORNO BWINDOWS
02/02/2016
66
Listado de pulsadores 1712
Elemento 1719
bloque 1720
DATOS ABERTURA
Rectangular 1730
Parámetros 1731
Posicionamiento 1733
02/02/2016
67
Trapezoidal 1735
Parámetros 1736
Posicionamiento 1739
Parámetros 1742
Posicionamiento 1744
Parámetros 1747
Posicionamiento 1749
Parámetros 1752
Posicionamiento 1754
Parámetros 1757
Posicionamiento 1759
Parámetros 1762
Posicionamiento 1764
02/02/2016
68
Arco libre 1766
Parámetros 1767
Posicionamiento 1770
Circular 1772
Parámetros 1773
Posicionamiento 1775
Elíptico 1777
Parámetros 1778
Posicionamiento 1780
Ovalado 1782
Parámetros 1783
Posicionamiento 1785
Montante 1787
Parámetros 1788
Posicionamiento 1790
Triangular 1792
Parámetros 1793
Posicionamiento 1795
02/02/2016
69
Luces múltiples 1797
Aperturas 1798
Parámetros 1799
Posicionamiento 1801
DATOS BASTIDOR-HOJAS
Parámetros 1810
Aperturas 1811
Parámetros 1815
Aperturas 1816
02/02/2016
70
Descripción de los datos 1820
Parámetros 1820
Parámetros 1824
Aperturas 1825
Parámetros 1829
Aperturas 1830
Bloques 1834
Elemento 1839
Parámetros 1843
Aperturas 1844
Uniones 1846
02/02/2016
71
Elección de la unión 1847
Parámetros 1861
Aperturas 1862
Parámetros 1866
Aperturas 1867
Parámetros 1871
02/02/2016
72
Descripción de los datos 1875
Parámetros 1875
Aperturas 1876
Parámetros 1880
Aperturas 1881
Bloques 1885
Elemento 1890
Parámetros 1894
Aperturas 1895
Uniones 1897
CONFIGURACIÓN BWINDOWS
02/02/2016
73
ABRIR EL ENTORNO CONFIGURACIÓN BWINDOWS
02/02/2016
74
Listado de pulsadores 1919
DATOS DE CONFIGURACIÓN
Elementos 1929
Sección 1929
Aproximados 1931
Bloques 1932
Longitud 1932
Sección 1932
Uniones 1935
Default 1935
Incidencia 1936
Parámetros 1937
Vidrios 1938
Almohadillas 1939
Cuadrícula 1941
Tecnología 1943
Posición Z 1946
Offset 1948
Solera 1949
02/02/2016
75
Aluminio 1949
Mármol 1950
Burlete 1950
Diseño 1951
Cubrejunta 1952
Elementos 1957
Sección 1957
Traslapados 1961
Aproximados 1963
Bloques 1964
Longitud 1964
Sección 1964
Uniones 1967
Default 1967
Incidencia 1968
Parámetros 1969
Vidrios 1970
Almohadillas 1971
Cuadrícula 1973
Tecnología 1975
Posición Z 1978
02/02/2016
76
Batiente deslizante 1980
Variables 1988
Configuraciones 1993
Elaboraciones 2003
CATÁLOGO HERRAJES
02/02/2016
77
Datos artículo 2008
ÁreaElaboraciones 2012
Cerrojo 2019
ÁreaElaboraciones 2025
02/02/2016
78
Lista de datos para crear las perforaciones en el bastidor 2029
ÁreaElaboraciones 2035
ÁreaElaboraciones 2042
ÁreaElaboraciones 2047
ÁreaElaboraciones 2052
Topes 2053
02/02/2016
79
Lista de datos generales 2056
ÁreaElaboraciones 2060
Manilla 2061
ÁreaElaboraciones 2068
ÁreaElaboraciones 2073
Puntal 2076
02/02/2016
80
Área de avance 2077
02/02/2016
81
Lista de datos para crear los fresados en el bastidor 2096
Terminal 2102
ÁreaElaboraciones 2105
BNEST
02/02/2016
82
Instrumentos y mandos 2114
Proyectos 2123
FichaArtículos 2128
limpieza 2136
02/02/2016
83
Etiquetado 2140
Etiquetado 2140
General 2147
Llenado 2149
Placas 2150
Resultados 2151
02/02/2016
84
Tabla de archivo Tipos de madera 2169
Placas 2175
Artículos 2187
02/02/2016
85
Tabla de archivo Artículos 2189
Aplicación 2204
Máquina 2206
02/02/2016
86
Crear asociaciones 2214
Generales 2215
Generales 2217
Generales 2218
Generales 2219
Generales 2220
Generales 2221
Generales 2222
Generales 2223
Generales 2224
Generales 2225
Generales 2226
02/02/2016
87
Importación de proyectos desde CSV 2235
PERFORADORA VERTICAL
02/02/2016
88
Instrumentos para las elaboraciones 2262
Lámina 2265
Aristas 2266
Amolado 2268
Perforación 2270
Propiedades 2275
Carro 1 2278
Carro 2 2278
Carro 3 2278
Carro 4 2278
Propiedades 2279
02/02/2016
89
Crear el documento 2281
02/02/2016
90
Índice analítico agregados
datos de identificación (madera) 1328
entorno de catalogación 1256
mandos de gestión 1291
alargar elemento 545
alinear geometrías en z 526
almacén de herramientas
proceder con el equipamiento 1457
A
ampliar
aberturas 1730, 1735, 1741, 1746, 1751, 1756, vistas 158
1761, 1766, 1772, 1777, 1782, 1787, 1792,
1797 anillo abierto
definición 357
abrir
documentos 345 anillo cerrado
macro 1428 definición 359
02/02/2016
91
mandos del área de geometrías y aristas de referencia de la pieza 353
elaboraciones 256
arrastrar
mandos del área de los parámetros 258, 1717
vistas 157
menú de contexto de la lista de árbol 266
mostrar/ocultar las elaboraciones 340
B
área de avance
mostrar las vistas 1400 backup de datos 160
02/02/2016
92
barra de instrumentos barra macros
barra de acotaciones 214 definición 215
barra de configuraciones 215 barras de instrumentos
barra de dibujo 214 listado de las barras 213
barra de elaboraciones 215
bastidor 1805, 1807, 1809, 1814, 1819, 1823, 1828,
barra de mediciones 214 1834, 1846, 1860, 1865, 1870, 1874, 1879,
barra de opciones CAD 214 1885, 1897
barra estándar 213, 1698 cómo acceder a los datos 1928
barra macros 215 datos de configuración 1928-1929, 1932, 1935,
1938-1939, 1941, 1943, 1946, 1948-1949,
barras entorno de herramientas 1259
1952, 1955
definición 146
datos de los elementos divisorios 1841, 1892
barra de los entornos datos de los elementos estándar 1837, 1888
definición 145
bloquear
barra de mediciones movimientos del cursor en forma de cruz 309
definición 214 niveles (layer) 331
lista de instrumentos 239
bNest
barra de opciones CAD barra de instrumentos 2111
definición 214 cómo acceder al entorno 2107
lista de instrumentos 234 configuraciones 2199, 2247
barra de pulsadores de la máquina 1554 definición 2108
barra del título estructura del entorno 2110
definición 145 fichero 2123, 2167, 2175, 2187
02/02/2016
93
palabras clave de búsqueda de cambiar nombre
herramientas 1414 herramientas 1408
bWindows campo de datos elaboraciones
cómo acceder al entorno 1691 elaboraciones para madera 718, 1040
definición 1692 elaboraciones para mármol/vidrio 938, 1030
estructura del entorno 1695
campos
instrumentos y mandos 1706
parametrizar los campos 371
listas de corte 1725
tipos de campos de datos 147
nociones 1718
tipos de campos de mandos 147
vista panorámica del entorno 1694
campos de datos de las elaboraciones
elaboraciones para la madera 588
C
elaboraciones para mármol/vidrio 588
Cad/Cam campos de datos elaboraciones
barras y áreas 206 datos cam 618
botones del ratón 269 datos optimizador 618
colores de los gráficos 325 elaboraciones para la madera 603, 614, 629, 647,
cómo acceder al entorno 203 666, 818
configurar el entorno 176 elaboraciones para madera 698, 732, 754, 797,
811, 1000, 1054, 1076, 1119
definición 204
elaboraciones para mármol/vidrio 603, 690, 698,
estructura del entorno 205
718, 732, 754, 797, 811, 924, 932, 959,
gestión documentos 342 971, 992, 1000, 1020, 1040, 1054, 1076,
instrumentos de configuraciones 220 1119
instrumentos de dibujo 230 parametrizar los campos 371
instrumentos estándar 220 campos de datos geometrías
instrumentos para las elaboraciones 248 datos avanzados 437, 498
mandos área datos 253 parametrizar los campos 371
menú de contexto 262, 344 cara custom 602
niveles (layer) 328
caras de la pieza
nociones 303
caras estándar 352
teclas de atajo 273
caras no estándar 354
uso área datos 337
crear caras estándar 365
cam crear caras no estándar 367
configuraciones 1648
caras no estándar 354
datos para máquinas Rover 615
carros
descripción de los campos de datos 625
extracción de las ventosas y las prensas 1517
02/02/2016
94
ingreso de las ventosas y las prensas 1516 Parámetros globales 1998
casilla de marcadores vista panorámica del entorno 1903
definición 147 Configuraciones generales
catalogar cómo acceder al entorno 185
herramientas (procedimientos) 1403 descripción 185
02/02/2016
95
herramientas 1404 1998
herramientas mediante copia 1406 datos del usuario 614
línea mediana 237
datos máquina
líneas paralelas 549
vista panorámica del entorno 1549
macro 1426
Datos máquina
nuevos niveles (layer) 332
almacén para bordes 1677
opciones del menú de contexto 263
almacenes herramientas 1625
pieza estándar 365
área datos del entorno 1559
polilínea desde elemento 535
área de partes de la máquina 1560
polilínea desde FreeForm 537
área gráfica del entorno 1551
polilínea uniendo elementos 237
bobinas de borde 1683
serie de geometrías 541, 543
centros de trabajo 1565
variables 1201
cómo acceder al entorno 1547
crear secuencias 1432 configuraciones máquina 1642
cuadrícula datos generales 1561
configurar 307 definición 1548
definición 307 ejes 1606
mando 243 electromandriles 1588
uso de los snap 310 estructura del entorno 1549-1550
visualizar y ocultar 308 grupo de encolado 1663
cuadro de texto grupos de perforación 1581
definición 147 instrumentos estándar 1552
cursor en forma de cruz mandriles 1595
deseleccionar los objetos 321 orígenes 1615
seleccionar los objetos 319 portaherramientas 1635
teclas para bloquear el cursor 311 pulsadores de la máquina 1554
uso 309 unidades operadoras 1571
datos usuario
D para máquinas Rover 615
deflectores
datos de catalogación
datos de identificación (madera) 1343
dispositivos de rebordeado 1349
entorno de catalogación 1256
etiquetas 1380
mandos de gestión 1292
herramientas 1303, 1313, 1328, 1343, 1382
rebordeado 1358, 1361 desactivar
elaboraciones en la lista del árbol 341
datos de configuración 1928, 1956, 1982, 1990,
02/02/2016
96
desbloquear mostrar flechas de dirección 227
niveles (layer) 331 nociones de dibujo 303
descomponer elemento 236 seleccionar los objetos 319
uso de la opción ortogonal 310
deseleccionar
geometrías/objetos 321 uso de los Osnap 309
uso de los snap en la cuadrícula 310
desplazar geometrías 508
diseño nesting 2115, 2158, 2172, 2184, 2195
dibujar 538-539
figuras 2d 388, 390, 394, 400, 406, 410, 415, 420, dispositivos de rebordeado
424, 431, 437, 498 datos de identificación (madera) 1349
figuras 3d 437, 446, 451, 456, 461, 465, 470, 476, entorno de catalogación 1256
482, 485, 488, 492-493, 495, 498 mandos de gestión 1299
dibujo dividir elementos 546-547
bloquear el cursor en forma de cruz 311
documento
cambiar de dirección del trazado 227
apertura 345
colores 325
cómo crear la pieza 365
cómo dibujar figuras planas 304
cómo crear las caras no estándar 367
cómo dibujar figuras tridimensionales 305
configuración de colores 343
copiar los objetos 323
creación 345
cortar los objetos 323
definición 343
deseleccionar los objetos 321
descripción del menú de contexto 344
eliminar los objetos 322
documento de diseño del cerramiento 1692
encolar los objetos 324
gestión de los documentos 342
insertar chaflanes lineales 317
guardar en el formato estándar 348
insertar racores 317
guardar en varios formatos 349
instrumentos de control 239
guardar y exportar 348
instrumentos de modificación 234
importar fichero 347
instrumentos para acotar
lista de formatos considerados 349
listado de instrumentos 238 modificar el color de los objetos 326
instrumentos para el dibujo 2d 231 nociones de dibujo 304
instrumentos para el dibujo 3d 232
duplicar objetos Véase También: espejar
instrumentos para los layer 245 geometrías
instrumentos para medir 239
dxf
instrumentos snap 240
import en el documento 1208
manipular los objetos 312
modificar el color de los objetos 326
modificar los datos 338
02/02/2016
97
E encolar
objetos 324
elaboraciones
entornos de trabajo
activar y desactivar 341
barra de los entornos 145
cambiar la dirección de la herramienta
lista de entornos 149
mando 224
Equipamiento
colorear elaboración
áreas del entorno 1446
mando 247
cómo acceder al entorno 1443
cómo modificar los parámetros 338
definición 1444
datos de entrada 1126
estructura del entorno 1445-1446
datos de salida 1133
vista panorámica del entorno 1445
instrucciones de programación 259
equipar
instrumentos para las elaboraciones 247
almacenes 1453
invertir (mandos) 227
desequipar el plano 1512
lista de instrumentos 248
desequipar los mandriles 1456
mostrar flechas de dirección 227
desequipar los portaherramientas 1459
mostrar y ocultar 340
guardar el equipamiento 1460
opciones del menú de contexto 265
mandriles 1454
visualizar herramienta
plano de trabajo 1511, 1515
mando 247
portaherramientas 1457
visualizar recorridos
simular la elaboración 1513
mando 247
unidad operadora 1453
elaboraciones automáticas
equipar el plano
aplicación 373
equipamiento semiautomático 1523, 1533
campos de datos de la ficha 1309
procedimientos (madera) 1515
crear una configuración 1417
procedimientos genéricos 1509
ejemplos 1419
espejar geometrías 312, 519
mandos de gestión 1295
estilos
elaboraciones de las ventanas
acotaciones 182
cómo acceder a los datos 1982
estirar geometrías 516
datos de configuración 1982
exportar
eliminar
guardar los documentos en varios formatos 349
geometrías/objetos 322
lista de formatos para exportar 349
niveles (layer) 334
variables 1202
02/02/2016
98
F modificar los objetos 312
modificar los parámetros 338
fichas objetos
ocultar y mostrar 327
descripción (entorno de la máquina) 1493
Geometrías y elaboraciones 211
ficheros de configuración bWindows 1907, 1909,
lista de mandos 256
1911, 1913, 1915, 1918
girar
figuras planas 304, 388, 390, 394, 400, 406, 410,
415, 420, 424, 431 geometrías 314
vistas 156
figuras tridimensionales
vistas en el área de avance 1399
bajorrelieves 488
creación 305 girar geometrías 511
nociones de dibujo 303 guardar
superficie desde imágenes importadas 493 documentos en el formato estándar 348
superficies desde secciones 461, 465, 470, 476, documentos en varios formatos 349
482, 485 equipamiento grupos y almacén 1460
superficies extrudidas 446, 451 herramientas como modelo 1409
superficies para revolución 456 lista de formatos 349
superficies planas 492 macro 1426
filtros
agregar claves de búsqueda 1414 H
entorno herramientas 1265
herrajes Véase También: catálogo de herrajes
formatos de exportación
Herramientas
lista de formatos considerados 349
agregar claves de búsqueda 1414
formatos de importación
agregar los cuerpos 1413
lista de formatos considerados 349
agregar puntos de control 1413
área datos 1262
G
barras de instrumentos 1259
geometrías Véase También: dibujo borrado 1407
cortar los objetos 323 buscar y aplicar filtro a las herramientas 1410
crear figuras 304 cambiar nombre 1408
crear sólidos 304 cómo acceder al entorno 1255
datos avanzados 437, 498 creación 1404
eliminar los objetos 322 creación mediante copia 1406
invertir (mando) 236 datos de identificación (madera) 1313
modificar el color 326 datos de identificación (vidrio/mármol) 1382
02/02/2016
99
datos morfológicos de los datos de importación Véase También: importar
identificación 1303 nodos bNest 2227, 2230, 2232, 2235, 2238, 2240,
definición 1256 2242, 2244, 2246
entorno de catalogación 1256 importar
estructura del entorno 1257 datos de la máquina 161
ficha macro 1275 fichero en los documentos 347
filtros 1265 lista de formatos para importar 349
guardar un modelo 1409 ingresar
instrumentos filtros 1287 herramientas en los mandriles 1454
instrumentos/mandos 1286 herramientas en los portaherramientas 1457
instrumentos/mandos de rebordeado 1298 prensas en los carros 1516
mandos de gestión 1289 ventosas en los carros 1516
procedimientos de catalogación 1403
insertar
uso de la tabla 1401
chaflanes 317
vista panorámica del entorno 1257
instrucciones de programación 1149, 1155, 1158,
hojas 1809, 1814, 1819, 1823, 1828, 1834, 1846, 1161, 1164, 1167, 1170, 1174, 1179, 1186
1848, 1850, 1854, 1858, 1860, 1865, 1870,
lista de instrumentos 259
1874, 1879, 1885, 1897
cómo acceder a los datos 1956 instrumentos 240
02/02/2016
100
lista de instrumentos de gestión de las vistas 224 eliminar un layer 334
lista de instrumentos de las vistas lista de instrumentos 245
ortogonales 226 mando gestión layer 246
lista de instrumentos de programación 248 mando layer 245
lista de instrumentos de visualización 228 modificar un layer 334
mandos de gestión del plano de trabajo 1506 mostrar objetos
mandos del área de geometrías y
procedimiento 327
elaboraciones 256
ocultar objetos
mandos del área de los parámetros 258, 1717
mando 245
mandos del simulador 1507
mandos pieza 254 procedimiento 327
02/02/2016
101
gestión de las macros 1425 menú de contexto
modificación 1428 menú de la lista de árbol 266
programación 1143 menú del área de dibujo 263
02/02/2016
102
encolar 324 parámetros
girar 314 área 212
manipular 312 Parámetros del panel personalizados 614, 628
modificar colores 326
Parámetros globales
reducir 315 cómo acceder a los datos 1998
seleccionar 319 datos de configuración 1998
visualización fotorrealista 153
Perforadora vertical
visualización mesh 154
barra de estado 2259
visualización wireframe 152
cómo acceder al entorno 2251
ocultar definición 2252
elaboraciones en la lista del árbol 340 estructura del entorno 2255
elaboraciones y objetos durante el instrumentos y mandos 2258, 2260
equipamiento 1510
nociones de uso 2280
geometrías en el área de dibujo 327
vista panorámica del entorno 2253
optimizador
pieza 354
configuraciones 1643
aristas de referencia 353
descripción de los campos de datos 619
caras estándar 352
ordenador
caras no estándar 602
variables 1203
creación 365
ortogonal descripción de los datos 589
definición 310 lista de mandos 254
mando 244 opciones del menú de contexto 264
Osnap trasladar la pieza 1164
activar los snap en los objetos 310 visualización wireframe 152
mando 243 Pieza en máquina
seleccionar los snap en los objetos 309 área datos 1496
uso 309 cómo acceder al entorno 1487
definición 1488
P entorno máquina 1488
estructura del entorno 1489-1490
parametrizar
definición 371 instrumentos del entorno 1502
02/02/2016
103
sistema de coordenadas 306 desactivar las elaboraciones 341
plano de trabajo descripción del simulador 606
desequipar 1512 deshabilitar aparcamiento agregado 1161
equipar 1511 desplazar objetos del plano 1170, 1174, 1179
posicionamiento semiautomático 1521 documento 342
procedimientos de equipamiento (madera) 1515 elaboraciones automáticas 1416
procedimientos genéricos de equipamiento 1509 fases para crear el programa 364
gestión de las macros 1425
portaherramientas
extracción de las herramientas 1459 gestión de las secuencias 1430
02/02/2016
104
ratón selección rápida
botones del ratón 269 teclas del teclado 272
rebordeado de anillo abierto seleccionar
definición 357 geometrías/objetos 319
rebordeado de anillo cerrado nivel (layer) para dibujar 330
definición 359 Osnap 309
02/02/2016
105
enganchar punto de tangencia 242 transforma
enganchar puntos de intersección 241 opciones del menú de contexto 264
enganchar puntos medios 240 trazado Véase También: dibujo
listado de instrumentos 240
mando 244 U
mantener paralelismo 242
unidad operadora
snap en la cuadrícula 310
proceder con el equipamiento 1454
snap en los objetos 309
uso y activación de los Osnap 309 unir elementos 524
02/02/2016
106
lista de instrumentos 224
lista de instrumentos de las vistas
ortogonales 226
mostrar vista isométrica 1400
mostrar vistas isométricas 159
mostrar vistas ortogonales 159, 1400
opciones del menú de contexto 263
reducir 158
visualización fotorrealista
configuración colores 326
mando 228
Visualización fotorrealista
uso 153
visualización mesh
mando 228
uso 154
visualización wireframe
configuración colores 326
mando 228
uso 152
zoom
mandos 224
reducir/ampliar la vista 158
02/02/2016
107
Glosario
abertura
Ranura realizada en la pared para introducir el cerramiento.
acanalados
(bastidores) Líneas de unión entre los bloques del arco sin elaborar del cerramiento.
agregado de rebordeado
Tipo de dispositivo para las elaboraciones de rebordeado de la pieza.
alfanumérico
Compuesto por números y letras.
almohadilla
Panel de madera lisa o elaborada (tallada), utilizado para embellecer la hoja del cerramiento.
anti-fractura
Dispositivos de seguridad diseñados para proteger de actos vandálicos y de fracturas.
apertura abatible
Tipo de apertura de las hojas hacia el interior con rotación alrededor del eje horizontal.
apertura practicable
Tipo de apertura de las hojas hacia el interior con rotación alrededor del eje vertical, con tirador en el
montante izquierdo de la hoja batiente.
02/02/2016
108
aplicación
Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica,
etc.
área datos
Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
área de dibujo
Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
arrastrar la selección
(arrastrar y soltar) Indica la acción de mantener presionado el botón izquierdo del ratón en una selección
(objeto, icono, nodo, etc.) para arrastrarla o desplazarla.
artículo
(nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
artículos
(nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
02/02/2016
109
B
barra de acotaciones
Barra que contiene los instrumentos para acotar el dibujo.
barra de configuraciones
Barra que contiene los instrumentos para configurar algunos valores de default del programa de
aplicación.
Barra de configuraciones
Barra que contiene los instrumentos para configurar algunos valores de default del programa de
aplicación.
barra de dibujo
Barra que contiene los instrumentos de dibujo.
barra de elaboraciones
Barra que contiene los instrumentos para aplicar a las elaboraciones.
barra de entornos
Pulsadores para acceder a los distintos entornos del programa de aplicación.
barra de estado
Barra larga ubicada en la parte inferior de la aplicación que muestra la información correspondiente al
entorno activo.
Barra de estado
Barra larga ubicada en la parte inferior de la aplicación que muestra la información correspondiente al
entorno activo.
barra de mediciones
Barra que contiene los instrumentos para medir el dibujo.
02/02/2016
110
barra de opciones CAD
Barra que contiene los instrumentos opcionales, de soporte para el dibujo, como por ejemplo: los mandos
para girar, modificar las dimensiones del dibujo, etc.
barra estándar
Barra que contiene los instrumentos principales.
Barra estándar
Barra que contiene los instrumentos principales.
barras de instrumentos
Zonas de la interfaz software que presentan una lista de pulsadores (campos de mandos).
base de datos
Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar
rápidamente disponibles mediante un programa de búsqueda y gestión.
bastidor
Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
Bisel
Reducción del borde de un panel de madera o vidrio, realizada para fines estéticos y decorativos (puede
ser simple o dobla).
Biselado
Tipo de elaboración con una herramienta adecuada para realizar el bisel (por ej.: la elaboración con plano
inclinado de los bordes de las láminas de vidrio).
02/02/2016
111
BMP
Tipo de extensión que identifica los ficheros de gráfica raster, es decir imágenes representadas como una
serie de puntos (pixel).
botón de opción
Pulsador circular que permite seleccionar la opción que se desea activar.
burlete
Tipo de solera.
cabezal 5 ejes
El grupo operador cuenta con un sistema para orientar la herramienta en todas las direcciones posibles
(véanse las instrucciones de uso de la máquina).
cabezal operador
Conjunto de órganos: grupos operadores y dispositivos.
campo
Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
Campo de mandos
Pulsador sensible, o bien, casilla para activar determinadas funciones o para confirmar las
configuraciones efectuadas.
Cara no estándar
Lado de la pieza que no pertenece a los cinco lados básicos, pero que se ha creado a partir de una
geometría.
Carpeta
Contenedor apto para reunir ficheros o documentos.
02/02/2016
112
casilla de los marcadores
Campo de mandos para activar o desactivar determinadas operaciones.
Casilla deshabilitada
Hacer clic en una casilla para quitar el marcador, para deshabilitar su función.
casilla habilitada
Hacer clic en una casilla para marcarla y habilitar su función.
cerio
Tipo de polvo utilizado para alisar y/o pulir el vidrio.
CIX
(CAD/CAM interchange format) Tipo de extensión que identifica un fichero que contiene información
geométrica y datos tecnológicos.
clic
(1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la
pantalla aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar
inmediatamente el pulsador izquierdo del ratón después de haber seleccionado un mando para activar la
función vinculada a este.
contorneado
Perfilado de la parte externa del cerramiento ensamblado: la hoja o el bastidor.
contorneo
Perfilado de la parte externa del cerramiento ensamblado: la hoja o el bastidor.
Contorneo
Elaboración del contorno de la pieza sin modificar su espesor.
contorneos
Elaboración del contorno de la pieza sin modificar su espesor.
02/02/2016
113
contraperfil
Perfil que es la contraposición del perfil interno del cerramiento, para realizar en las caras laterales de
cada pieza, a fin de obtener el encastre entre montante y larguero.
control colisiones
Control del posicionamiento de los objetos del plano en movimiento (por ej.: ventosas perfilables, soportes
móviles para pieza, etc.) para que no colisionen entre sí y no impacten contra las herramientas o la pieza.
cuadrícula
Rejilla formada por listones horizontales y/o verticales para aplicar al vidrio para crear recuadros
meramente estéticos.
Cuadrícula
Retículo de líneas. Para la descripción detallada, véase el apartado específico en el cuadro.
cuadrículas
Rejilla formada por listones horizontales y/o verticales para aplicar al vidrio para crear recuadros
meramente estéticos.
Cuadro de texto
Área: zona delimitada donde aparece el cursor de texto para ingresar los valores alfanuméricos.
cuarterones
Recuadro de vidrio o almohadilla para colocar en los espacios vacíos de la hoja y/o del bastidor de los
cerramientos.
cubrejunta
(bastidores) Tipo de acabado para ventanas y puertas. Junta ornamental posicionada a caballo entre
contrabastidor y bastidor fijo, para ocultar la ranura producto de la unión de los dos.
cursor
Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
114
Cursor en forma de cruz
Tipo de cursor en forma de cruz.
Cursor gráfico
Tipo de cursor en forma de cruz.
DAT
Tipo de fichero gráfico creado con escáner láser.
default
Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato
requerido.
desecho
Parte sobrante de una determinada elaboración (desecho).
Disco de corte
Tipo de herramienta de forma circular, con superficie plana o convexa, utilizada para efectuar cortes o
secciones.
dispositivo cargador/descargador
Véanse las instrucciones correspondientes de uso de la máquina.
dispositivo de bloqueo
Objeto del plano de trabajo que permite el bloqueo de la pieza (ventosa, prensa, etc.).
dispositivo de rebordeado
Tipo de dispositivo para las elaboraciones de rebordeado de la pieza.
02/02/2016
115
dispositivo para evitar falsas maniobras
(bastidores) Mecanismo utilizado en las hojas de ventana oscilobatiente para impedir maniobras
incorrectas que podrían llevar la puerta fuera del alojamiento.
documento
Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
DWG
Tipo de extensión que identifica ficheros de gráficos vectoriales bidimensionales usados por los sistemas
de Cad.
DXF
Tipo de extensión que identifica ficheros de gráficos vectoriales bidimensionales usados por los sistemas
de Cad.
Eje C
Dispositivo que permite la rotación (de 0° a 360°) en el plano XY del eje del mandril del agregado (véanse
las instrucciones de uso de la máquina).
Eje Tilting
Dispositivo que permite inclinar el electromandril en el plano XY (véanse las instrucciones de uso de la
máquina).
ejecutar el programa
Poner en ejecución un programa de elaboración activando los mandos correspondientes en la máquina.
02/02/2016
116
ejes cartesianos
Las tres rectas orientadas (x, y, z) usadas para asociar al punto del plano sus coordenadas.
elaboración de encolado
Conjunto de operaciones que permiten unir el borde a la pieza.
elaboración de rascado
Conjunto de operaciones que permiten rascar la superficie superior e inferior del borde aplicado, para
limpiarlo, redondearlo y retirar el exceso de cola.
elaboración de recorte
Conjunto de operaciones que permiten eliminar las salientes en la parte superior e inferior de la pieza para
emparejar el borde aplicado.
elaboración de retestado
Operación que permite cortar el borde en los extremos del lado rebordeado.
elaboración de revenido
Operación que permite restablecer el color original del borde a través del calentamiento del lado
rebordeado.
elaboración de soplado
Operación que permite limpiar la superficie para rebordear.
elaboración en pendular
Elaboración realizada en una parte del plano de trabajo, mientras que en la parte opuesta se realizan las
operaciones de carga y descarga de la pieza (para reducir los tiempos de elaboración).
elaboraciones de rebordeado
Conjunto de operaciones que permiten revestir el borde de la pieza (pegarlo, limpiarlo, redondearlo, etc.).
02/02/2016
117
elemento divisorio
(bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero)
utilizados para dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir,
fijados a los largueros o a los montantes, o bien, centrales.
elementos divisorios
(bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero)
utilizados para dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir,
fijados a los largueros o a los montantes, o bien, centrales.
encastre
(bastidores) Objeto de herraje adecuado para recibir y bloquear los mecanismos de cierre y de apertura de
las hojas, como por ejemplo, las varillas de los herrajes tipo cremonés, los pestillos, etc.
Ente geométrico
Elemento abstracto al cual se le atribuyen determinadas propiedades: el punto, la línea, el plano, el
espacio, son entes geométricos.
Entidad geométrica
Elemento abstracto al cual se le atribuyen determinadas propiedades: el punto, la línea, el plano, el
espacio, son entes geométricos.
entreeje
Distancia entre dos ejes paralelos.
espiga
Elemento macho de un encastre, constituido por perfiles de madera sobresalientes para introducir en una
ranura, elemento hembra (mortaja).
espigado
Elaboración realizada con fresas especiales para crear el encastre espiga/mortaja.
02/02/2016
118
etiquetadora
Artefacto utilizado para aplicar mecánicamente las etiquetas. Pueda estar provisto de impresora para la
creación de las etiquetas.
expandir el nodo
Hacer clic con el botón izquierdo del ratón en el triángulo que antecede al nombre de la raíz (nodo) de la
lista de árbol, a fin de expandir la lista de ítems contenida dentro de dicha raíz.
extensión
Indica el tipo de fichero, es decir de aplicación, al cual está asociado, formado por tres o cuatro caracteres
precedidos por un punto. Por ejemplo, la extensión .txt indica un fichero de solo texto que se puede leer
con cualquier Editor de texto.
Ficha
Etiqueta que, si se la selecciona con el cursor, muestra una lista de datos.
fichero de backup
Fichero comprimido (generalmente un fichero en formato zip) con la copia de los datos deseados, para
poderlos restablecer cuando sea necesario.
02/02/2016
119
Figura plana
Figura geométrica que posee dos dimensiones (por ej.: polígonos, círculos, etc.) y que pertenece a un
único plano.
Figura tridimensional
Figura geométrica de un espacio tridimensional (por ej.: las superficies).
fin de carrera
Dispositivo que detiene automáticamente la carrera de un órgano mecánico.
fresa minizinken
Fresa para uniones a 45° que realiza un modelado dentado (de muescas).
fresado de aristas
Redondeo de las aristas de la pieza rebordeada.
fresado horizontal
Elaboración con la herramienta posicionada paralelamente al plano de trabajo, en una de las caras
laterales de la pieza.
fresado vertical
Elaboración con la herramienta posicionada perpendicularmente al plano de trabajo en la cara de la pieza
orientada hacia arriba.
fresados horizontales
Elaboración con la herramienta posicionada paralelamente al plano de trabajo, en una de las caras
laterales de la pieza.
fresados verticales
Elaboración con la herramienta posicionada perpendicularmente al plano de trabajo en la cara de la pieza
orientada hacia arriba.
02/02/2016
120
G
grupo de encolado
Órgano de la máquina que permite aplicar la franja de borde a la pieza.
grupo operador
Órganos de la máquina destinados a la instalación de las herramientas necesarias para la elaboración.
Para la descripción de cada grupo, consultar las instrucciones de uso de la máquina.
grupos operadores
Órganos de la máquina destinados a la instalación de las herramientas necesarias para la elaboración.
Para la descripción de cada grupo, consultar las instrucciones de uso de la máquina.
hacer clic
(1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la
pantalla aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar
inmediatamente el pulsador izquierdo del ratón después de haber seleccionado un mando para activar la
función vinculada a este.
hoja
(nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar
los perfiles de diferentes formas para elaborar.
02/02/2016
121
hoja abatible
Hoja con doble apertura practicable y abatible. Ver apertura practicable y abatible.
hoja batiente
Hoja con apertura hacia el interior con manilla en el montante izquierdo de la hoja que realiza el
movimiento batiente.
hoja receptora
Postigo de la ventana que recibe la hoja con los elementos de cierre (por ej.: tirador, pestillos, etc.).
hojas
(nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar
los perfiles de diferentes formas para elaborar.
icono
Imagen gráfica que se utiliza para representar un dato, un pulsador, etc.
02/02/2016
122
ICP
Tipo de extensión del programa de aplicación ICAM.
imán
Conecta el punto del nuevo trazado a los elementos de los objetos existentes, como los extremos de una
línea, el centro de un círculo, el punto medio de un lado, etc.
instrumentos snap
Mandos “imán” para poder conectar los distintos elementos geométricos: buscar los puntos medios, los
extremos de los trazados, etc.
Interfaz
Parte visible de un programa que, mediante iconos, campos, pulsadores, etc., permite acceder a las
distintas funciones del sistema.
interfaz gráfica
Parte visible de un programa que, mediante iconos, campos, pulsadores, etc., permite acceder a las
distintas funciones del sistema.
interpolación
Conectar las trayectorias de dos o más ejes para que ambos efectúen un recorrido y lleguen
simultáneamente al punto final de la elaboración.
interpoladas
Conectar las trayectorias de dos o más ejes para que ambos efectúen un recorrido y lleguen
simultáneamente al punto final de la elaboración.
interpolar
Conectar las trayectorias de dos o más ejes para que ambos efectúen un recorrido y lleguen
simultáneamente al punto final de la elaboración.
02/02/2016
123
ISO
Acrónimo de International Standardization Organization (Organismo Internacional de Estandarización que
determina los estándares tecnológicos e industriales). Formato de fichero que contiene el lenguaje de
programación de la máquina de control numérico.
Isométrico
Tipo de axonometría para representar los objetos tridimensionales, donde los ejes de referencia (x, y, z)
forman entre sí ángulos de 120°. De esta manera, se tiene una visión equilibrada del objeto, similar a la del
ojo humano: ninguna cara prevalece sobre las otras.
JPG
Tipo de extensión que identifica los ficheros de gráfica raster, es decir imágenes representadas como una
serie de puntos (pixel).
larguero
Término dialectal: Travesaño. Elemento horizontal del cerramiento.
layer
Niveles de un documento creados para realizar los dibujos.
layout
Esquema de la disposición del documento que se imprimirá.
lista de árbol
Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos
los otros son hijos de un único nodo y pueden tener, a su vez, nodos hijos.
02/02/2016
124
listón retén del vidrio
Listón utilizado para fijar el vidrio o los paneles de madera (por ej.: almohadillas) en los cerramientos.
mando
Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir”
permite efectuar la impresión de un documento.
marcada
Hacer clic en una casilla para marcarla y habilitar su función.
marcando
Hacer clic en una casilla para marcarla y habilitar su función.
Marcar
Hacer clic en una casilla para marcarla y habilitar su función.
menú
Lista de mandos a seleccionar con el ratón, los cuales despliegan un submenú, es decir una lista de
opciones que permiten efectuar determinadas operaciones o funciones.
menú de contexto
Lista de opciones que aparece en la pantalla presionando la tecla derecha del ratón en un área del
programa de aplicación. Los mandos del menú varían de acuerdo con el contexto visualizado o
seleccionado.
02/02/2016
125
menú desplegable
Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los
pulsadores desplegables.
menú ocultable
Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los
pulsadores desplegables.
montante
Elemento vertical del cerramiento.
mortaja
Elemento hembra de un encastre, constituido por una ranura realizada en la madera para la introducción
del elemento macho (espiga)
movimiento angular
Mecanismo de cierre y apertura de la hoja en forma de ele.
nodo
Para la definición, véase Lista de Árbol.
Objeto
Término genérico utilizado para definir cualquier dibujo creado en el área gráfica (por ej.: pieza, textos,
figuras planas, etc.).
02/02/2016
126
Ó
Óxido de cerio
Tipo de polvo utilizado para alisar y/o pulir el vidrio.
pan
Tipo de mando en forma de mando utilizado para desplazar la vista.
panel de soporte
Panel de madera ubicado debajo de la pieza a elaborar, para proteger los objetos del plano de trabajo de
eventuales elaboraciones pasantes.
Parámetros geométricos
Conjunto de información gráfica útil para realizar el dibujo.
Parámetros tecnológicos
Datos que permiten especificar cómo reproducir en una pieza los dibujos creados.
pendular
Elaboración realizada en una parte del plano de trabajo, mientras que en la parte opuesta se realizan las
operaciones de carga y descarga de la pieza (para reducir los tiempos de elaboración).
perfil externo
(bastidores) Perfil que representa la parte externa del cerramiento.
perfil interno
(bastidores) Perfil que representa la parte interna del cerramiento.
02/02/2016
127
perfilado
(1) Perfilado del cerramiento; fresado, con herramientas perfiladas específicas, de las caras internas,
externas y/o laterales de los elementos del cerramiento. (2) Fresado para realizar en la pieza el perfil
programado.
perfilado externo
Fresado de las caras de los montantes/largueros para realizar el perfil externo del cerramiento.
perfilado interno
Fresado de las caras de los montantes/largueros para realizar el perfil interno del cerramiento.
perfilados
(1) Perfilado del cerramiento; fresado, con herramientas perfiladas específicas, de las caras internas,
externas y/o laterales de los elementos del cerramiento. (2) Fresado para realizar en la pieza el perfil
programado.
perfilados externos
Fresado de las caras de los montantes/largueros para realizar el perfil externo del cerramiento.
perfilados internos
Fresado de las caras de los montantes/largueros para realizar el perfil interno del cerramiento.
perforación horizontal
Elaboración con la herramienta posicionada paralelamente al plano de trabajo, en una de las caras
laterales de la pieza.
perforación vertical
Elaboración con la herramienta posicionada perpendicularmente al plano de trabajo en la cara de la pieza
orientada hacia arriba.
perforaciones horizontales
Elaboración con la herramienta posicionada paralelamente al plano de trabajo, en una de las caras
laterales de la pieza.
02/02/2016
128
perforaciones verticales
Elaboración con la herramienta posicionada perpendicularmente al plano de trabajo en la cara de la pieza
orientada hacia arriba.
pestillo
(1) Cilindro deslizante presente en los mecanismos de cierre de las hojas (ejemplo: en el herraje tipo
cremonés). (2) Tipo de cierre giratorio utilizado en lugar de la llave para cerrar las puertas o las ventanas.
pieza divisoria
(bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero)
utilizados para dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir,
fijados a los largueros o a los montantes, o bien, centrales.
piezas divisorias
(bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero)
utilizados para dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir,
fijados a los largueros o a los montantes, o bien, centrales.
plano de creación
Plano donde se crea una geometría plana. El plano de default es el plano XY.
PNT
(Macintosh MacPaint) Tipo de fichero gráfico creado con escáner óptico.
polilínea
Mando para realizar figuras formadas por uno o varios segmentos consecutivos, conectados entre sí por
los extremos, que se comportan como un único objeto.
presión
Operación para comprimir un objeto, material, etc., con un instrumento específico (por ej.: presor, rodillo
presor, etc.).
02/02/2016
129
presor de rodillos
Dispositivo que permite prensar el panel durante la elaboración para evitar que se desplace (véanse las
instrucciones de uso de la máquina).
programa complementario
Tipo de documento que contiene las elaboraciones presentes en los proyectos de nesting que la máquina
no puede ejecutar, porque no está configurada. El sistema en fase de elaboración del proyecto, si
encuentra elaboraciones no compatibles con la máquina, crea programas paralelos en los cuales
introduce estas elaboraciones.
programa de aplicación
Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica,
etc.
programa de elaboración
Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de
madera, vidrio o mármol.
programas complementarios
Tipo de documento que contiene las elaboraciones presentes en los proyectos de nesting que la máquina
no puede ejecutar, porque no está configurada. El sistema en fase de elaboración del proyecto, si
encuentra elaboraciones no compatibles con la máquina, crea programas paralelos en los cuales
introduce estas elaboraciones.
pulsador
Campo mandos sensible a un clic del ratón que permite activar una operación.
pulsador de búsqueda
Pulsador que permite visualizar la ventana para navegar dentro de las carpetas del sistema operativo.
Pulsador desplegable
Pulsador (con icono triangular) que muestra un menú desplegable con una lista de instrumentos o de
opciones predefinidas.
02/02/2016
130
pulsador para desplegable
Pulsador (con icono triangular) que muestra un menú desplegable con una lista de instrumentos o de
opciones predefinidas.
puntero
Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
rascado
Extracción de material de una superficie a los fines de limpiarla y alisarla.
rebordeado
Revestir con material de diferente tipo el borde de la pieza.
rebordear
Aplicar borde a un panel de madera.
recorte
Acabado o emparejamiento de los márgenes de algo (por ej.: emparejar un borde aplicado a la pieza
eliminando sus partes excedentes).
recortes
Parte sobrante de una determinada elaboración (desecho).
resto
(nesting) Pieza residual, desechada durante la elaboración, para reutilizar.
02/02/2016
131
restos
(nesting) Pieza residual, desechada durante la elaboración, para reutilizar.
retestado
(1) Restado de la pieza; operación que consiste en realizar cortes en las caras laterales (cabezales) para
escuadrar la pieza. (2) Retestado del borde; cortes en los extremos del lado rebordeado.
Rueda de corte
Pequeña muela de forma circular para montar en el electromandril o en los agregados, utilizada para
realizar cortes en la superficie del vidrio.
Sección
(1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en
el mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
secciones
(1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en
el mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
selección
Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
selecciones
Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
snap
Conecta el punto del nuevo trazado a los elementos de los objetos existentes, como los extremos de una
línea, el centro de un círculo, el punto medio de un lado, etc.
solera
Placa de mármol o franja de otro material que delimita la parte inferior del cerramiento.
02/02/2016
132
sometido a una elaboración de nesting
(nesting) Colocar varias plantillas en una hoja encastrándolas perfectamente.
soplado
Operación que permite limpiar la superficie para rebordear.
STL
Tipo de extensión que identifica una tecnología de fichero 3d usado como formato de exportación para los
sistemas de Cad.
superficie cerrada
Figura tridimensional compuesta por tantas superficies como para crear un objeto completamente cerrado
y vacío (por ejemplo: un cubo).
Superficies
Figuras de un espacio tridimensional que representan una estructura delgada abierta o cerrada.
Taladro
Herramienta para perforar, con parte interior hueca (herramienta para perforar tipo “Taladro”), utilizada para
perforar láminas de mármol, vidrio, etc.
taladros
Herramienta para perforar, con parte interior hueca (herramienta para perforar tipo “Taladro”), utilizada para
perforar láminas de mármol, vidrio, etc.
terminal
Mecanismo de cierre y de apertura de la hoja para aplicar en la parte inferior o superior de la varilla de
herraje tipo cremonés.
02/02/2016
133
terminales
Mecanismo de cierre y de apertura de la hoja para aplicar en la parte inferior o superior de la varilla de
herraje tipo cremonés.
tijera
Mecanismo en forma de tijera que, junto con otro elemento, permite abrir y sostener la hoja abatible.
tipo de madera
(nesting) Tipo de material para asociar a los artículos y a las hojas del proyecto de nesting.
tipos de madera
(nesting) Tipo de material para asociar a los artículos y a las hojas del proyecto de nesting.
tooltip
Pequeños recuadros que contienen un breve mensaje de ayuda o explicación, que aparecen cuando se
pasa el cursor sobre un campo de datos, una opción, un pulsador, etc.
tope
(1) Punto u objeto de referencia para posicionar la pieza en el plano de trabajo. (2) Conformación en
desnivel obtenida en un elemento del bastidor o de la hoja para establecer un plano de contacto (por ej.:
entre un elemento y otro o entre dos hojas contiguas).
topes
(1) Punto u objeto de referencia para posicionar la pieza en el plano de trabajo. (2) Conformación en
desnivel obtenida en un elemento del bastidor o de la hoja para establecer un plano de contacto (por ej.:
entre un elemento y otro o entre dos hojas contiguas).
traslapado
Parte que permite la superposición de dos elementos del cerramiento.
Trazado abierto
Figura plana en la cual el primer y el último extremo no coinciden (no se encuentran).
02/02/2016
134
Trazado cerrado
Figura plana en la cual el primer y el último extremo coinciden (se encuentran).
unidad operadora
Conjunto de órganos: grupos operadores y dispositivos.
varilla angular
Mecanismo de cierre y apertura de la hoja en forma de ele.
varillas angulares
Mecanismo de cierre y apertura de la hoja en forma de ele.
ventana de diálogo
Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o
para definir datos a fin de ejecutar un mando específico.
ventana de sistema
Ventana que permite navegar al interior del sistema operativo Windows.
02/02/2016
135
ventana de windows
Ventana que permite navegar al interior del sistema operativo Windows.
Vistas
Permiten visualizar un objeto desde cualquier punto del espacio.
visualización fotorrealista
Tipo de visualización que brinda a las figuras tridimensionales un aspecto realista con colores y sombras.
visualización mesh
Tipo de visualización que muestra el esqueleto de las figuras tridimensionales: líneas y arcos internos
ocultos, y contorno.
visualización wireframe
Tipo de visualización que muestra las líneas de contorno de las figuras tridimensionales.
Wireframe
Véase Visualización wireframe.
WMF
Tipo de extensión que identifica ficheros de gráficos vectoriales.
WRL
Tipo de extensión que identifica una tecnología de fichero 3d usado como formato de exportación para los
sistemas de Cad.
02/02/2016
136
Z
zocalillo
Larguero de refuerzo de la hoja del cerramiento ubicado sobre el larguero inferior.
zoom
Proceso de reducción o de ampliación de la visualización del gráfico.
02/02/2016
137
Para comenzar
02/02/2016
138
Capítulo - Notas técnicas de introducción -
Las presentes instrucciones han sido creadas por BIESSE exclusivamente para sus clientes y contienen
información de propiedad reservada. Por lo tanto se prohíbe su reproducción y/o su divulgación completa o
parcial, de cualquier forma, sin la autorización escrita de BIESSE.
Con el fin de evitar maniobras incorrectas que podrían causar daños a las personas, es importante leer y
comprender todos los manuales suministrados con la máquina. BIESSE no puede considerarse responsable o
perseguible por daños provocados por el uso errado de la documentación.
02/02/2016
139
Capítulo - Notas técnicas de introducción - Advertencias
Advertencias
En el ordenador personal conectado a la máquina no se pueden realizar las operaciones no previstas ni
especificadas en las instrucciones de uso, y expresamente:
• No se permite modificar la configuración del sistema operativo.
• No se permite actualizar el sistema operativo.
• No se permite instalar antivirus, firewall o software varios.
• No se permite instalar dispositivos periféricos USB no previstos, excepto las llaves de memoria USB
(memorias flash USB).
BIESSE no se considera responsable de eventuales anomalías provocadas por el incumplimiento de las
mencionadas advertencias.
02/02/2016
140
Capítulo - Notas técnicas de introducción - Informaciones sobre el documento
02/02/2016
141
Capítulo - Notas técnicas de introducción - Símbolos convencionales utilizados
Técnico Biesse:
Los campos en los que aparece el símbolo están reservados para el técnico de Biesse y, por lo
tanto, no se deben modificar.
PELIGRO:
Indica acciones peligrosas que deben ser atentamente consideradas con el fin de
evitar graves accidentes.
ATENCIÓN:
NOTA:
02/02/2016
142
Capítulo - Breve introducción -
Breve introducción
02/02/2016
143
Capítulo - Breve introducción - Presentación del producto
1 Órganos de la máquina destinados a la instalación de las herramientas necesarias para la elaboración. Para la
descripción de cada grupo, consultar las instrucciones de uso de la máquina.
02/02/2016
144
Capítulo - Breve introducción - Elementos de la interfaz
Elementos de la interfaz
Índice de los temas tratados
• Barra del título
• Barra de los entornos
• Barra de estado
• Barras de instrumentos
• Ventana de diálogo
• Campos de datos y campos de mandos
A. Encabezamiento
B. Barra de los entornos
C. Pulsador de reducción en forma de icono1
D. Pulsador de aumento
E. Pulsador de cierre
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
145
Capítulo - Breve introducción - Elementos de la interfaz
Barra de estado
Barra larga ubicada en la parte inferior de la aplicación1 que muestra la información correspondiente al entorno
activo. La información presente en esta barra varía de entorno a entorno.
Barras de instrumentos
Zonas de la interfaz software que presentan una lista de pulsadores (campos mandos).
Ventana de diálogo
Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando2 específico.
2. Ejemplo
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
146
Capítulo - Breve introducción - Elementos de la interfaz
Cuadro de texto
Área: zona delimitada donde aparece el cursor1 de texto para ingresar los valores alfanuméricos.
3. Ejemplo
Casilla de marcadores
Campo de mandos2 para activar o desactivar determinadas operaciones.
4. Ejemplo
Pulsador desplegable
Pulsador (con icono triangular) que muestra un menú desplegable3 con una lista de instrumentos o de opciones
predefinidas.
La configuración se realiza haciendo clic4 en la opción deseada del menú desplegable.
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
2 Pulsador sensible, o bien, casilla para activar determinadas funciones o para confirmar las configuraciones
efectuadas.
3 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
4 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
147
Capítulo - Breve introducción - Elementos de la interfaz
5. Ejemplo
Botón de opción
Pulsador circular que permite seleccionar la opción que se desea activar. Utilizado en el caso que se admita una
sola posibilidad de elección. La configuración se realiza haciendo clic en uno de los pulsadores.
Pulsador de búsqueda
Pulsador que permite visualizar la ventana para navegar dentro de las carpetas del sistema operativo.
02/02/2016
148
Capítulo - Breve introducción - Los entornos de trabajo
Véase también:
• Barra de los entornos
Lista y descripción
Véase también:
• Gestión de los documentos
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
02/02/2016
149
Capítulo - Breve introducción - Los entornos de trabajo
NOTA:
NOTA:
NOTA:
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
150
Capítulo - Modalidad de visualización de los objetos -
02/02/2016
151
Capítulo - Modalidad de visualización de los objetos - Visualización wireframe
Visualización wireframe
Wireframe objetos
Para poder visualizar solo el contorno de las figuras tridimensionales, hacer clic1 en el pulsador2 de la barra
estándar3.
Para modificar el color de las líneas de contorno de cualquier objeto seleccionado, hacer clic en el pulsador
de la barra de estado4.
Wireframe pieza
Para poder visualizar las líneas de contorno de la pieza, hacer clic en el pulsador de la barra estándar.
Véase también:
• Modificar el color de los objetos
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Barra larga ubicada en la parte inferior de la aplicación que muestra la información correspondiente al entorno
activo.
02/02/2016
152
Capítulo - Modalidad de visualización de los objetos - Visualización fotorrealista
Visualización fotorrealista
Para poder visualizar los objetos (creados como figuras tridimensionales), atribuyéndoles un aspecto realista con
Véase también:
• Modificar el color de los objetos
• Gestión de los niveles
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
153
Capítulo - Modalidad de visualización de los objetos - Visualización mesh
Visualización mesh
Para poder visualizar las líneas de contorno mostrando la estructura y el esqueleto interno de los objetos
Para modificar el color de las líneas del objeto seleccionado, hacer clic en el pulsador de la barra de estado.
Véase también:
• Modificar el color de los objetos
02/02/2016
154
Capítulo - Gestión de las vistas -
02/02/2016
155
Capítulo - Gestión de las vistas - Girar la vista
Girar la vista
Para girar la vista, observar el siguiente procedimiento:
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
156
Capítulo - Gestión de las vistas - Arrastrar la vista
Arrastrar la vista
Para arrastrar la vista, observar el siguiente procedimiento:
1. Presionar el botón central del ratón (rueda) para visualizar el cursor en forma de mano.
2. Manteniendo presionada la tecla central (rueda), mover el ratón para desplazar la visualización y arrastrar el
objeto en la dirección deseada.
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
157
Capítulo - Gestión de las vistas - Agrandar y reducir la vista
Temas relacionados
• Instrumentos de las vistas ortogonales
• Instrumentos de gestión de las vistas
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
02/02/2016
158
Capítulo - Gestión de las vistas - Mostrar las vistas
Temas relacionados
• Instrumentos de las vistas ortogonales
• Instrumentos de gestión de las vistas
02/02/2016
159
Capítulo - Import - backup y restore de los datos -
02/02/2016
160
Capítulo - Import - backup y restore de los datos - Importar los datos de la máquina
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
161
Capítulo - Import - backup y restore de los datos - Importar los datos de la máquina
6. Ingresar en el campo de datos Selecciona la carpeta que contiene los template de las máquinas la
carpeta que contiene la gráfica de las máquina para importar, para poder generar las imágenes
tridimensionales de la máquina y de sus componentes (por ej.: carpeta del dvd desde donde extraer los
datos: E:\MachineTemplates_v1.1.0.). Para la búsqueda de la carpeta, utilizar el pulsador específico de
búsqueda adyacente.
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
162
Capítulo - Import - backup y restore de los datos - Importar los datos de la máquina
Cabezal 5 Ejes
Menú desplegable con la lista de los tipos de bridas.
Tipo de conexión
Menú desplegable con la lista de los tipos de conexión de la herramienta.
02/02/2016
163
Capítulo - Import - backup y restore de los datos - Importar los datos de la máquina
La tabla Datos importados muestra la lista de todos los datos que se memorizan durante la fase de
importación y de eventuales errores.
02/02/2016
164
Capítulo - Import - backup y restore de los datos - Importar los datos de la máquina
Para controlar los datos importados y eventuales errores, hacer clic1 en el pulsador con el círculo rojo y
desplazar la tabla Datos importados.
14. Hacer clic en el pulsador Adelante.
15. Hacer clic en el pulsador de opción Realizar la import/export de las herramientas, para importar o
exportar la lista de las herramientas.
• El pulsador verde al lado de cada herramienta indica su presencia en la base de datos2 del programa de
aplicación3 bSolid. En este caso, interviniendo en las flechas verdes se pueden sobreescribir las
herramientas.
• la flecha derecha sobreescribe la herramienta de la base de datos de bSolid copiándola desde el CN;
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
3 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
165
Capítulo - Import - backup y restore de los datos - Importar los datos de la máquina
• la flecha izquierda, en cambio, sobreescribe la herramienta del CN copiándola desde la base de datos
de bSolid. Si se desactivan las flechas, las herramientas no se copian.
• El pulsador rojo al lado de cada herramienta indica la ausencia de la herramienta en la base de datos del
programa de aplicación bSolid o en el CN.
16. Hacer clic en las flechas verdes en correspondencia de las herramientas que se desean importar o exportar
y en el pulsador Importar.
17. Hacer clic en el pulsador Adelante.
18. Hacer clic en el pulsador de opción Realizar la import/export de los agregados y de los deflectores,
para importar o exportar la lista de los agregados y/o de los deflectores. Las operaciones de importación
son análogas a las descritas para las herramientas; véase el punto 15.
19. Hacer clic en el pulsador Adelante.
20. Hacer clic en el pulsador de opción Realizar la import del equipamiento de las herramientas, para
importar la configuración del equipamiento de los almacenes y de los grupos operadores1.
21. Hacer clic en el pulsador Adelante.
22. Ingresar el nombre de la máquina en el campo de datos Nombre.
• Para configurar la máquina importada como máquina de base, marcar la casilla Configurar como máquina
de default2.
• Para definir los datos para el simulador, marcar la casilla Configurar datos de simulación.
1 Órganos de la máquina destinados a la instalación de las herramientas necesarias para la elaboración. Para la
descripción de cada grupo, consultar las instrucciones de uso de la máquina.
2 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
166
Capítulo - Import - backup y restore de los datos - Crear copias de backup de los datos
02/02/2016
167
Capítulo - Import - backup y restore de los datos - Restablecer los datos memorizados
Herramientas
Memoriza la lista de las herramientas en el banco de datos de las herramientas. En este caso, las
02/02/2016
168
Capítulo - Import - backup y restore de los datos - Restablecer los datos memorizados
Deflectores
Memoriza la lista de los deflectores en el banco de datos de las herramientas. En este caso, los deflectores
con el mismo nombre se sobreescriben.
Secuencias
Memoriza la lista de las secuencias en el banco de datos de las herramientas.
Agregados
Memoriza la lista de los agregados en el banco de datos de las herramientas. En este caso, los agregados
con el mismo nombre se sobreescriben.
Elaboraciones Automáticas
Memoriza la lista de las elaboraciones automáticas en el banco de datos de las herramientas.
Valores de default
Sobrescribe los datos de las elaboraciones y de las geometrías almacenadas como default en la ficha
Avanzadas del área de los parámetros1.
4. En el campo de datos Selecciona las máquinas para restablecer hacer clic en las máquinas deseadas
para sobreescribir sus datos; la selección2 es evidenciada por un borde azul.
5. Marcar la casilla Borra todos los datos presentes antes de restablecer el backup solo si en la fase de
restablecimiento se desean borrar todos los datos presentes para sustituirlos con los datos extraídos en el
fichero de backup3.
En caso contrario, para sobreescribir los datos existentes y agregar los datos nuevos, dejar la casilla
deshabilitada.
6. Hacer clic en el pulsador Restablecer.
7. Cerrar la ventana de diálogo4 y ejecutar el programa5 de aplicación6 bSolid.
1 Parte del área datos con las fichas para la gestión de los parámetros geométricos y tecnológicos.
2 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
3 Fichero comprimido (generalmente un fichero en formato zip) con la copia de los datos deseados, para poderlos
restablecer cuando sea necesario.
4 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
5 Poner en ejecución un programa de elaboración activando los mandos correspondientes en la máquina.
6 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
169
Configuraciones del software
• Entorno Cad / Cam: Ventana Definición del entorno de trabajo
• Entorno Cad / Cam: Ventana Opciones
• Entorno Configuraciones generales
02/02/2016
170
Capítulo - Ventana Definición del entorno de trabajo -
Descripción
La ventana de diálogo4 Definición del entorno de trabajo permite realizar todas las operaciones necesarias
para definir las características del área de trabajo del entorno Cad / Cam.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
171
Capítulo - Ventana Definición del entorno de trabajo -
02/02/2016
172
Capítulo - Ventana Definición del entorno de trabajo - Descripción de los campos de datos
Punto de extensión
Permite definir las coordenadas cartesianas (x2 e y2) del punto límite arriba a la derecha del área del diseño.
Extensión en Z
Permite definir las coordenadas Z de los puntos límite superior (Z+) e inferior (Z-) del área del dibujo, inherentes a
la profundidad.
Tabla
Habilita el campo1 de datos Paso cuadrícula.
Paso cuadrícula
Permite definir la distancia entre los puntos de la cuadrícula2: es decir, entre los vértices de los rectángulos que
forman la cuadrícula.
Ver también Configurar la cuadrícula.
Snap
Habilita el campo de datos Paso snap.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 Rejilla formada por listones horizontales y/o verticales para aplicar al vidrio para crear recuadros meramente
estéticos.
02/02/2016
173
Capítulo - Ventana Definición del entorno de trabajo - Descripción de los campos de datos
Paso snap
Permite definir los intervalos de snap: es decir, el intervalo entre un punto y el siguiente, para unir el cursor1 a la
cuadrícula.
Ver también Configurar la cuadrícula.
Coordenadas absolutas
Permite definir el sistema de coordenadas (x, y, z) en referencia al origen de los ejes.
Véase también Sistema de coordenadas.
Coordenadas relativas
Permite definir el sistema de coordenadas (x, y, z) en referencia al último punto diseñado.
Ver también Sistema de coordenadas.
Coordenadas polares
Permite definir el sistema de coordenadas en el espacio (l, α, z) en referencia al último punto diseñado.
• l: distancia desde el último punto diseñado.
• α: ángulo formado con el eje x.
• z: coordenada cartesiana.
Ver también Sistema de coordenadas.
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
174
Capítulo - Ventana Definición del entorno de trabajo - Configurar el área de dibujo
02/02/2016
175
Capítulo - Ventana Opciones -
Ventana Opciones
Descripción
La ventana de diálogo4 Opciones permite definir los datos de configuración del entorno Cad / Cam y algunos
datos de default5 del programa de aplicación6 (como el idioma, entre otros).
NOTA:
Los datos que se presentan son los definidos como default, la modificación de los mismos
podría ocasionar problemas para personas no expertas.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
5 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
6 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
176
Capítulo - Ventana Opciones -
7. Opciones
Lista de fichas
• Parámetros CAD
• Visualización
• Estilos de acotación
• Varias
02/02/2016
177
Capítulo - Ventana Opciones - Parámetros CAD
Parámetros CAD
Intervalo ángulos de tangencia
Permite definir el valor mínimo y máximo de los ángulos dentro de las geometrías, para determinar si dos
elementos son tangentes.
Precisión de solidificación
Permite definir el valor de default con el cual se determina la precisión de transformación de los objetos
bidimensionales en superficies. Cuanto más bajo es el valor, más precisa es la transformación.
02/02/2016
178
Capítulo - Ventana Opciones - Visualización
Visualización
Visualizar esqueleto
El pulsador activo permite habilitar la visualización mesh1 (véase también Visualización mesh).
Visualizar fotorrealista
El pulsador activo permite habilitar la visualización fotorrealista2 (véase también Visualización fotorrealista).
Acabado superficial
Habilita (casilla marcada3) o deshabilita en el área de diseño la restitución gráfica detallada de las superficies.
Esfumar contornos
Habilita (casilla marcada) o deshabilita en el área de diseño el esfumado de los contornos de las superficies.
1 Tipo de visualización que muestra el esqueleto de las figuras tridimensionales: líneas y arcos internos ocultos, y
contorno.
2 Tipo de visualización que brinda a las figuras tridimensionales un aspecto realista con colores y sombras.
4 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
5 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
179
Capítulo - Ventana Opciones - Visualización
Material de base
Muestra el gráfico de cómo queda el objeto de diseño coloreado.
Material de selección
Muestra el gráfico de cómo queda el objeto de diseño seleccionado coloreado.
Material de elaboración
Muestra el gráfico de la elaboración coloreada.
Configurar selección
Muestra la ventana de diálogo Gestión de materiales para configurar el color de los objetos del dibujo.
Configurar elaboración
Muestra la ventana de diálogo Gestión de materiales para configurar el color de las elaboraciones.
Precisión de curvatura
Permite definir el valor de default con el cual se determina la precisión de la visualización de las curvas. Cuanto
más bajo es el valor, más precisa es la visualización.
Gestión de materiales
Permite ingresar, modificar y eliminar todos los materiales a elaborar, que se pueden seleccionar en el menú
desplegable.
2 Las tres rectas orientadas (x, y, z) usadas para asociar al punto del plano sus coordenadas.
3 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
180
Capítulo - Ventana Opciones - Visualización
Introducir
Agrega en el fichero el nuevo material creado.
Modificar
Modifica el material seleccionado en la lista.
Eliminar
Elimina el material seleccionado en la lista.
Salir
Cierra la ventana de diálogo.
Visualización de datos
Muestra los campos de datos a modificar, a través de las barras de desplazamiento, con las características de
visualización de los materiales.
Imagen
Muestra la ventana de sistema1 para seleccionar la imagen bitmap de representación del material.
02/02/2016
181
Capítulo - Ventana Opciones - Estilos de acotación
Estilos de acotación
Pulsadores
Estilo
Permite seleccionar en el menú desplegable, un estilo de acotación entre los presentes en el fichero.
Factor de escala
Valor predefinido de la escala del diseño; para acotar un objeto en escala 1:100, ingresar el número 100.
Flecha
Permite seleccionar el tipo de flecha de acotación.
Altura de la flecha
Permite definir el tamaño de la flecha de acotación.
Carácter
Permite seleccionar el carácter del texto de la cota.
Alineación
Permite definir el tipo de alineación de la fila de texto en relación a la línea de acotación: sobre la línea, debajo o
02/02/2016
182
Capítulo - Ventana Opciones - Estilos de acotación
centrado.
Distancia de la cota
Permite definir la distancia del texto de la línea de acotación.
Cantidad de decimales
Cantidad de cifras decimales predefinidas para la cota.
02/02/2016
183
Capítulo - Ventana Opciones - Varias
Varias
Nivel de acceso
Grado de acceso a los datos asociado a una password.
Contraseña
Código alfanumérico1 de protección asociado a uno de los niveles disponibles. Existen distintos niveles de
password relacionados con el uso del software. Una password de nivel elevado permite efectuar todas las
operaciones posibles y guardar los datos de forma permanente.
Selección idioma
Permite cambiar el idioma del software. Después de seleccionarlo es necesario reiniciar el programa de
aplicación.
02/02/2016
184
Capítulo - Entorno Configuraciones generales -
Para acceder
Descripción
Entorno que permite definir los datos de default4 de la aplicación5; constituido por una serie de fichas, cada una
con una tipología diferente de datos.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
5 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
185
Capítulo - Entorno Configuraciones generales - Ficha Configuraciones generales
Configuraciones generales
Habilita (casilla marcada1) o deshabilita el uso de la tecla ESC del teclado para deseleccionar los objetos del
área de dibujo2, para salir de las ventanas de diálogo y cerrar el área datos3 del entorno Cad / Cam.
Habilita (casilla marcada) o deshabilita la apertura de todas las barras de instrumentos4 laterales del entorno Cad
/ Cam.
Habilita (casilla marcada) o deshabilita la visualización en el entorno Cad / Cam de la ventana para confirmar el
borrado de las geometrías y de las elaboraciones.
Permite definir los segundos para la memorización automática de todos los documentos abiertos en el entorno
Cad / Cam.
3 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
4 Zonas de la interfaz software que presentan una lista de pulsadores (campos de mandos).
02/02/2016
186
Capítulo - Entorno Configuraciones generales - Ficha Configuraciones generales
Permite programar la actualización automática de todas las elaboraciones cada vez que se modifica un valor en
la tabla de las variables.
Para la descripción de las opciones, ver Nuevo cálculo automático.
Carpeta de documentos
DocumentsFolder
Permite indicar la ruta de default1 en la cual guardar los ficheros de los programas de elaboración.
Modelos de documento
Habilita (casilla marcada) o deshabilita la visualización de los modelos en la ventana de creación del nuevo
documento2.
Permite indicar la carpeta en la cual se encuentran los ficheros de los template para los documentos del entorno
Cad / Cam.
Parámetros
Realizar backup
Muestra la ventana de sistema3; para poder guardar el fichero de backup4 de los datos (.bBack).
Procedimientos asociados
• Crear copias de backup de los datos
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
4 Fichero comprimido (generalmente un fichero en formato zip) con la copia de los datos deseados, para poderlos
restablecer cuando sea necesario.
02/02/2016
187
Capítulo - Entorno Configuraciones generales - Ficha Configuraciones generales
Definición DXF
Muestra la ventana de diálogo1 Definición DXF2.
1 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
2 Tipo de extensión que identifica ficheros de gráficos vectoriales bidimensionales usados por los sistemas de Cad.
02/02/2016
188
Capítulo - Entorno Configuraciones generales - Ficha Datos del usuario
Permite definir el diámetro de default1 de las herramientas de corte propuesto para la apertura de la ficha de
creación de la nueva herramienta.
Habilita (casilla marcada2) o deshabilita la visualización de la lista de máquinas para asociar a la herramienta en
su ficha de los filtros (ver Filtros).
Permite definir el número máximo de carácteres que pueden utilizarse para dar un nombre a las herramientas.
Carpeta de herramientas
ToolInstancesFolder
Permite seleccionar la carpeta personalizada en la cual guardar la base de datos3 de las herramientas.
Deshabilita (casilla marcada) o habilita la posibilidad de sobrescribir las herramientas. Marcando la casilla, se
crean nuevas herramientas sin sobrescribir las existentes.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
3 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
02/02/2016
189
Capítulo - Entorno Configuraciones generales - Ficha Sincronización
Ficha Sincronización
Sincronización
Carpeta de instalación CN
SimServerFolder
Habilitar doble CN
EnableDoubleCnc
Habilita (casilla marcada2) o deshabilita la visualización de las ventanas del segundo CN en el ordenador.
CN en modalidad verbose
NcVerboseEnabled
Declara (casilla marcada) que el software está instalado en el ordenador conectado a la máquina.
Para el software instalado en el ordenador de la oficina, deshabilitar la casilla.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
190
Capítulo - Entorno Configuraciones generales - Ficha Sincronización
Ejecuta el CN
Permite ejecutar el CN.
Detiene el CN
Permite detener el CN.
Distancia de seguridad entre la herramienta y la pieza bloqueada con las prensas Uniclamp.
Distancia de seguridad entre la herramienta y la pieza bloqueada con las ventosas perfilables.
02/02/2016
191
Capítulo - Entorno Configuraciones generales - Ficha Lista
Ficha Lista
Lista
Permite seleccionar la carpeta de default1 en la cual guardar los ficheros de la lista de trabajo.
Permite seleccionar la carpeta de default en la cual guardar los ficheros de los programas.
Permite seleccionar la carpeta de default en la cual guardar los ficheros ISO2 para la simulación.
Motor de lista
WorklistEngineType
Dato reservado al técnico Biesse. Para mayor información, contactar con el servicio de asistencia
Biesse.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
192
Capítulo - Entorno Configuraciones generales - Ficha Datos de corte
Datos de corte
Tolerancia de hoja
BladeToller
Dato reservado al técnico Biesse. Para mayor información, contactar con el servicio de asistencia
Biesse.
Pasadas Múltiples
RewindType
Seguridad
Después de la primera pasada, la herramienta se posiciona en la cota de seguridad.
Impacto
Después de la primera pasada, la herramienta se posiciona sobre la pieza.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
193
Capítulo - Entorno Configuraciones generales - Ficha Planos de trabajo
Planos de trabajo
Dato reservado al técnico Biesse. Para mayor información, contactar con el servicio de asistencia
Biesse.
02/02/2016
194
Capítulo - Entorno Configuraciones generales - Ficha Elaboraciones
Ficha Elaboraciones
Valores de default
Segmento Arco
LengthSegmentArc3D
Ángulo máximo útil para el sistema a fin de establecer cuáles dos elementos geométricos consecutivos deben
considerarse tangentes y, por ende, como perfil al cual aplicar el borde.
Seguridad adicional en Z
Seguridad
WorkSicAdicional
Ángulo mínimo
WorkSicAngle
Inclinación de default1 más allá de la cual el sistema aplica el dato correspondiente a la seguridad definido en el
campo2 de datos Seguridad .
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
195
Capítulo - Entorno Configuraciones generales - Ficha Elaboraciones
Diagnóstico
Habilita informe
EnableReport
Dato reservado al técnico Biesse. Para mayor información, contactar con el servicio de asistencia
Biesse.
Dato reservado al técnico Biesse. Para mayor información, contactar con el servicio de asistencia
Biesse.
Modalidad
ReportMode
Permite definir el tipo de modalidad con la cual el optimizador elabora el programa, evaluando todas las pruebas
posibles, a los fines de generar un diagnóstico más o menos detallado.
Seleccionar una de las siguientes opciones:
Automático
El optimizador selecciona la modalidad para adoptar en función del número de elaboraciones programadas.
02/02/2016
196
Capítulo - Entorno Configuraciones generales - Ficha Elaboraciones
detectado.
Número de elaboraciones
ReportNumLav
Número de default correspondiente a la cantidad de elaboraciones útiles a los fines de poder realizar los controles
oportunos.
Si el número de elaboraciones supera el valor definido en este campo de datos, no se lleva a cabo el diagnóstico.
Control colisiones
Número de default correspondiente a la cantidad de elaboraciones útiles a los fines de poder realizar el control de
colisiones.
Si el número de elaboraciones supera el valor definido en este campo de datos, el control de las colisiones en el
entorno específico de equipamiento de los planos, no se lleva a cabo.
02/02/2016
197
Capítulo - - Ficha Código de barras
Parity
Permite definir si considerar o no el “bit de paridad” utilizado para detectar los errores de transmisión. Seleccionar
el control en el menú desplegable1.
Data bits
Número de los bits para la transmisión de un carácter entre Lector y Ordenador.
Baud rate
Velocidad de transmisión de los datos desde el puerto serial.
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
2 Hacer clic en una casilla para marcarla y habilitar su función.
02/02/2016
198
Capítulo - - Ficha Código de barras
Véase también:
• Presentación del entorno
1 Indica el tipo de fichero, es decir de aplicación, al cual está asociado, formado por tres o cuatro caracteres
precedidos por un punto. Por ejemplo, la extensión .txt indica un fichero de solo texto que se puede leer con cualquier
Editor de texto.
02/02/2016
199
Capítulo - - Ficha Código de barras
Tipo de campo
Menú desplegable para configurar el modo de lectura de los campos de datos del código de barras. Es decir,
cuántos campos de datos están presentes en el código y en qué orden tienen que ser leídos.
Eliminar de la tabla de datos los campos no presentes en el código de barras.
Etiqueta
Etiqueta del programa.
Program
Nombre del programa.
Quantity
Cantidad de piezas para mecanizar.
Counter
Número de piezas elaboradas.
Comment
Nota o descripción del programa.
Origin
Origen de referencia del plano de trabajo para aproximar la pieza.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
200
Cad / Cam
Entorno específico para la
realización de los documentos:
diseños gráficos a los cuales se
le atribuyen las instrucciones
para la elaboración de la madera,
del mármol y del vidrio.
02/02/2016
201
Abrir el entorno Cad / Cam
02/02/2016
202
Capítulo - Presentación del entorno -
Para acceder
Para acceder al entorno Cad / Cam, visualizar la barra de los entornos y hacer clic1 en el pulsador2 .
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
203
Capítulo - Presentación del entorno - Información acerca del entorno
02/02/2016
204
Capítulo - Presentación del entorno - Vista panorámica del entorno
A. Área de dibujo
B. Área datos
C. Barras de instrumentos
D. Barra de estado
Temas relacionados
• El documento
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
4 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
205
Capítulo - Estructura del entorno -
02/02/2016
206
Capítulo - Estructura del entorno - Área de dibujo
Área de dibujo
Área central del documento1 creado, dedicada al dibujo y a la visualización de las elaboraciones aplicadas a los
objetos dibujados.
10. Área de dibujo
Temas relacionados
• El documento
02/02/2016
207
Capítulo - Estructura del entorno - Área datos
Área datos
Zona delimitada, ubicada en la parte derecha del entorno Cad / Cam, donde se encuentran las fichas que
contienen los parámetros para definir en el documento y los nodos de las geometrías/elaboraciones.
11. Composición del área de datos
A. Área de mandos
B. Área geometrías y elaboraciones
C. Área de los parámetros
Temas relacionados
• El documento
• Uso del área datos
02/02/2016
208
Capítulo - Estructura del entorno - Área de mandos
Área de mandos
Parte del área datos1 (ref. A, figura 11) compuesta por las siguientes fichas:
Pieza
Muestra la barra con los mandos dedicados a la gestión de la pieza para elaborar.
Véase también:
• Mandos de la ficha Pieza
Máquina activa
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
209
Capítulo - Estructura del entorno - Área geometrías y elaboraciones
Geometrías y elaboraciones
Muestra la lista de árbol1 de las geometrías y de las elaboraciones asociadas a las distintas geometrías.
Véase también:
• Lista de árbol Geometrías y elaboraciones
• Mandos del área de las geometrías y de las elaboraciones
Timeline elaboraciones
Véase también:
• Lista de árbol Timeline elaboraciones
• Mandos del área de las geometrías y de las elaboraciones
1 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
02/02/2016
210
Capítulo - Estructura del entorno - Área geometrías y elaboraciones
• Instrucciones de programación
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Imagen gráfica que se utiliza para representar un dato, un pulsador, etc.
02/02/2016
211
Capítulo - Estructura del entorno - Área de los parámetros
Los parámetros de este área varían en función del tipo de mando3 seleccionado en las barras de instrumentos4
correspondientes.
Véase también:
• Mandos del área de los parámetros
1 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
2 Parte del área datos con las fichas para la gestión de los parámetros geométricos y tecnológicos.
3 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
4 Zonas de la interfaz software que presentan una lista de pulsadores (campos de mandos).
02/02/2016
212
Capítulo - Estructura del entorno - Barras de instrumentos
Barras de instrumentos
Listado de las barras de instrumentos del entorno Cad / Cam:
• Barra estándar
• Barra de dibujo
• Barra de opciones CAD
• Barra de acotaciones
• Barra de mediciones
• Barra de elaboraciones
• Barra macros
• Barra de configuraciones
Barra estándar
Barra ubicada en el ápice de la aplicación1 que contiene los instrumentos principales.
Temas relacionados
• Instrumentos estándar y configuraciones
A. Instrumentos genéricos
B. Instrumentos de gestión de las vistas
C. Instrumentos de las vistas ortogonales
D. Instrumentos de dirección
E. Instrumentos de visualización
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
213
Capítulo - Estructura del entorno - Barras de instrumentos
Barra de dibujo
Barra lateral que contiene los instrumentos de dibujo.
Temas relacionados
• Instrumentos de la barra de dibujo
Temas relacionados
• Instrumentos de la barra de opciones CAD
Barra de acotaciones
Barra lateral que contiene los instrumentos para acotar el dibujo. Acotar un dibujo significa ingresar mediciones
para mostrar las distancias, los ángulos, los radios, etc.
Temas relacionados
• Instrumentos de la barra de acotaciones
Barra de mediciones
Barra lateral que contiene los instrumentos para medir el dibujo.
02/02/2016
214
Capítulo - Estructura del entorno - Barras de instrumentos
Temas relacionados
• Instrumentos de la barra de mediciones
Barra de elaboraciones
Barra lateral que contiene los instrumentos para aplicar las elaboraciones.
Temas relacionados
• Instrumentos para las elaboraciones
Barra macros
Barra lateral que muestra los instrumentos para aplicar las macros. Los instrumentos aparecen solo si se han
catalogado macros en el entorno Herramientas.
Temas relacionados
• Macro
• Catalogación Macro
Barra de configuraciones
Barra lateral que contiene los instrumentos para configurar valores de default1 del programa de aplicación2:
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
215
Capítulo - Estructura del entorno - Barras de instrumentos
Temas relacionados
• Instrumentos de visualización
02/02/2016
216
Capítulo - Estructura del entorno - Barra de estado
Barra de estado
La barra de estado1 se encuentra en la parte inferior del programa de aplicación y se subdivide en dos zonas:
• zona central/izquierda donde se encuentran los instrumentos snap2, layer3 (ver Instrumentos snap;
Instrumentos de los layer) y el mando para abrir el área de gestión de las variables (ref. A, figura 14);
• zona derecha donde se visualizan las cotas del punto en el que se encuentra el cursor4 (ref. B, figura 14).
14. Barra de estado5
A. Zona central/izquierda.
B. Zona derecha.
Instrumentos snap
Mandos “imán6” para poder conectar los distintos elementos geométricos: buscar los puntos medios, los
extremos de los trazados, etc.
Los Snap pueden ser activados y desactivados utilizando los pulsadores específicos.
Cuando los pulsadores se iluminan, los snap correspondientes se encuentran activos.
1 Barra larga ubicada en la parte inferior de la aplicación que muestra la información correspondiente al entorno
activo.
2 Mandos “imán” para poder conectar los distintos elementos geométricos: buscar los puntos medios, los extremos de
los trazados, etc.
3 Niveles de un documento creados para realizar los dibujos.
4 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
5 Barra larga ubicada en la parte inferior de la aplicación que muestra la información correspondiente al entorno
activo.
6 Conecta el punto del nuevo trazado a los elementos de los objetos existentes, como los extremos de una línea, el
centro de un círculo, el punto medio de un lado, etc.
02/02/2016
217
Capítulo - Estructura del entorno - Barra de estado
15. Snap
Temas relacionados
• Instrumentos snap
• Snap en los objetos (Osnap)
• Snap en la cuadrícula
• Opción ortogonal
Temas relacionados
• Instrumentos de los layer
• Bloquear/desbloquear un nivel
• Modificar el color de los objetos
02/02/2016
218
Mandos y teclas
02/02/2016
219
Capítulo - Instrumentos estándar y configuraciones -
Instrumentos estándar y
configuraciones
2 Barra que contiene los instrumentos para configurar algunos valores de default del programa de aplicación.
4 Barra que contiene los instrumentos para configurar algunos valores de default del programa de aplicación.
02/02/2016
220
Capítulo - Instrumentos estándar y configuraciones - Instrumentos genéricos
Instrumentos genéricos
Listado de pulsadores
Véase también:
• Crear o abrir un documento
Abre el documento.
Véase también:
• Crear o abrir un documento
Véase también:
• Guardar y exportar los datos y el gráfico
Véase también:
• Guardar y exportar los datos y el gráfico
Véase también:
• Creación y memorización de las macros
Véase también:
2 Tipo de extensión que identifica ficheros de gráficos vectoriales bidimensionales usados por los sistemas de Cad.
3 Tipo de extensión que identifica una tecnología de fichero 3d usado como formato de exportación para los sistemas
de Cad.
4 Tipo de extensión que identifica ficheros de gráficos vectoriales bidimensionales usados por los sistemas de Cad.
5 Tipo de extensión que identifica los ficheros de gráfica raster, es decir imágenes representadas como una serie de
puntos (pixel).
02/02/2016
221
Capítulo - Instrumentos estándar y configuraciones - Instrumentos genéricos
Exporta los datos del documento activo y los guarda en uno de los formatos que cuentan con
soporte (DXF, STL, WMF1, BMP, JPG2, XML, CIX3, etc.).
Véase también:
• Guardar y exportar los datos y el gráfico
• Lista de los formatos considerados en bSolid
Copiar los objetos seleccionados para pegarlos en otro punto del área de dibujo.
2 Tipo de extensión que identifica los ficheros de gráfica raster, es decir imágenes representadas como una serie de
puntos (pixel).
3 (CAD/CAM interchange format) Tipo de extensión que identifica un fichero que contiene información geométrica y
datos tecnológicos.
4 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
5 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
02/02/2016
222
Capítulo - Instrumentos estándar y configuraciones - Instrumentos genéricos
Véase también:
• Crear un artículo para el entorno bNest desde un documento
02/02/2016
223
Capítulo - Instrumentos estándar y configuraciones - Instrumentos de gestión de las vistas
Véase también:
• Seleccionar los objetos
• Deseleccionar los objetos
• Limitar o bloquear los movimientos del cursor
Véase también:
• Arrastrar la vista
Aumenta la visualización del área de dibujo para acercar los objetos (Cursor de aumento).
Véase también:
• Agrandar utilizando los mandos zoom
Reduce la visualización del área de dibujo para alejar los objetos (Cursor de reducción).
Véase también:
• Agrandar utilizando los mandos zoom
Adapta solo los objetos seleccionados (aquellos evidenciados en azul y con línea de
puntos) a las dimensiones del área de dibujo.
Este mando se activa cuando se seleccionan los objetos.
Véase también:
• Agrandar una porción del área de dibujo
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
02/02/2016
224
Capítulo - Instrumentos estándar y configuraciones - Instrumentos de gestión de las vistas
Adapta todos los objetos creados a las dimensiones del área de dibujo.
Véase también:
• Girar la vista
02/02/2016
225
Capítulo - Instrumentos estándar y configuraciones - Instrumentos de las vistas ortogonales
Listado de pulsadores
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
226
Capítulo - Instrumentos estándar y configuraciones - Instrumentos de dirección
Instrumentos de dirección
Listado de pulsadores
Muestra u oculta en el área de dibujo las flechas que indican las dos direcciones: la de avance
de la herramienta y la de creación del trazado.
02/02/2016
227
Capítulo - Instrumentos estándar y configuraciones - Instrumentos de visualización
Instrumentos de visualización
Listado de pulsadores
Véase también:
• Visualización wireframe
Véase también:
• Visualización fotorrealista
Véase también:
• Visualización mesh
1 Tipo de visualización que muestra las líneas de contorno de las figuras tridimensionales.
2 Tipo de visualización que brinda a las figuras tridimensionales un aspecto realista con colores y sombras.
3 Tipo de visualización que muestra el esqueleto de las figuras tridimensionales: líneas y arcos internos ocultos, y
contorno.
02/02/2016
228
Capítulo - Instrumentos estándar y configuraciones - Instrumentos genéricos de la barra de configuraciones
Listado de pulsadores
Muestra la ventana de diálogo1 para definir las características del área de trabajo del entorno
Cad / Cam.
Véase también:
• Ventana Definición del entorno de trabajo
Muestra la ventana de diálogo para definir los datos de configuración del entorno Cad / Cam.
Véase también:
• Ventana Opciones
Muestra la ventana de diálogo para visualizar u ocultar los pulsadores de las barras de
instrumentos2 y de los entornos de trabajo.
1 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
2 Zonas de la interfaz software que presentan una lista de pulsadores (campos de mandos).
02/02/2016
229
Capítulo - Instrumentos para dibujar -
1 Barra larga ubicada en la parte inferior de la aplicación que muestra la información correspondiente al entorno
activo.
02/02/2016
230
Capítulo - Instrumentos para dibujar - Instrumentos de la barra de dibujo
Temas relacionados
• Dibujar figuras planas
• Dibujar figuras tridimensionales
Punto
Línea
Arco
Polilínea
FreeForm
Rectángulo
Círculo
Elipse
02/02/2016
231
Capítulo - Instrumentos para dibujar - Instrumentos de la barra de dibujo
Polígono
Texto lineal
Véase Texto lineal-Texto en recorrido .
Texto en recorrido
Véase Texto lineal-Texto en recorrido .
Extrusión
Extrusión en el recorrido
Revolución
Superficie 4 secciones
Superficie 2 secciones
02/02/2016
232
Capítulo - Instrumentos para dibujar - Instrumentos de la barra de dibujo
Superficie glow
Solidificar
Operaciones booleanas
02/02/2016
233
Capítulo - Instrumentos para dibujar - Instrumentos de la barra de opciones CAD
Listado de pulsadores
Desplazar
Girar
Estirar
Espejar
Offset
Unir
Alinear en zeta
Chaflán
Chaflán automático
02/02/2016
234
Capítulo - Instrumentos para dibujar - Instrumentos de la barra de opciones CAD
Racor
Racor automático
Array rectangular
Array circular
Alargar recorrido
Dividir líneas
Dividir arcos
Línea paralela
02/02/2016
235
Capítulo - Instrumentos para dibujar - Instrumentos de la barra de opciones CAD
Contenedor rectangular
Despiece geometría
Descompone un objeto complejo, como por ejemplo una polilínea1, mostrando solo los elementos
geométricos individuales.
Invertir
Invierte los puntos iniciales y finales de los elementos geométricos seleccionados.
En este caso, los dos puntos de un elemento geométrico individual (como por ejemplo, de una
línea) o de todos los elementos pertenecientes a un trazado se invierten: el punto inicial se
convierte en el final.
Volver tangentes
Crea una continuidad geométrica entre segmentos curvos consecutivos y no tangentes. En este
caso, los dos segmentos se vuelven tangentes.
Dividir en intersecciones
Separa los elementos geométricos incidentes. En este caso, el punto de incidencia (o de
intersección) se vuelve el punto donde se separan los elementos.
Eliminar superposiciones
Borra todos los elementos geométricos superpuestos a otros.
1 Mando para realizar figuras formadas por uno o varios segmentos consecutivos, conectados entre sí por los
extremos, que se comportan como un único objeto.
02/02/2016
236
Capítulo - Instrumentos para dibujar - Instrumentos de la barra de opciones CAD
Cortar elemento
Elimina los elementos geométricos seleccionados.
Extensión de elemento
Alarga el elemento geométrico seleccionado, acercándolo al especificado.
Procedimiento asociado:
Seleccionar el primer elemento para extender, hacer clic1 sobre este pulsador2 y seleccionar
el elemento hacia el cual extender.
Extensión de arista
Une varios elementos geométricos creando un trazado único (polilínea).
Línea mediana
Crea una línea mediana entre dos líneas seleccionadas.
Wireframe Creator
Genera el esqueleto del objeto tridimensional seleccionado, creando elementos geométricos
individuales y polilíneas.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
237
Capítulo - Instrumentos para dibujar - Instrumentos de la barra de acotaciones
Listado de pulsadores
Acotación radio
Acotación angular
Acotación indicador
02/02/2016
238
Capítulo - Instrumentos para dibujar - Instrumentos de la barra de mediciones
Listado de pulsadores
Medir longitud
Medir ángulo
Controlar tangencia
Controlar continuidad
Medir área
Controlar zeta
02/02/2016
239
Capítulo - Instrumentos para dibujar - Instrumentos snap
Instrumentos snap
Temas relacionados
• Snap en los objetos (Osnap)
• Limitar o bloquear los movimientos del cursor
• Limitar o bloquear los movimientos del cursor
Engancha el cursor1 en los extremos de los segmentos de un objeto (creados como líneas,
arcos, polilíneas o FreeForm).
17.
Engancha el cursor en los puntos medios de los segmentos de un objeto (creados como líneas,
arcos o polilíneas). Este mando3 no funciona en objetos creados como FreeForm.
18.
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
2 Conecta el punto del nuevo trazado a los elementos de los objetos existentes, como los extremos de una línea, el
centro de un círculo, el punto medio de un lado, etc.
3 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
240
Capítulo - Instrumentos para dibujar - Instrumentos snap
Si el objeto es una figura tridimensional, el imán se activa en los puntos medios de las aristas y
de los bordes.
Engancha el cursor en los puntos de intersección de los segmentos de un objeto (creados como
líneas, arcos o polilíneas). Este mando no funciona en objetos creados como FreeForm.
19.
Une el cursor al punto de un objeto que forma la perpendicular con el elemento geométrico que
se está creando. De esta manera, se pueden generar objetos perpendiculares a otros.
Es posible crear perpendiculares entre dos líneas, una línea y un arco o una línea y un círculo.
20.
02/02/2016
241
Capítulo - Instrumentos para dibujar - Instrumentos snap
Engancha el cursor en los puntos extremos de una figura circular (arco, círculo o elipse) por los
cuales pasan los ejes de los cuadrantes. La posición de estos puntos es determinada por el
plano de creación1 configurado; si se considera el plano xy, los puntos se encuentran a 0°, 90°,
180° y 270°.
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
242
Capítulo - Instrumentos para dibujar - Instrumentos snap
26.
Muestra la ventana para definir qué instrumentos snap1 deben estar siempre activos.
Para activar el uso de los snap seleccionados, hacer clic en el mando OSnap.
Véase también:
• Selección de los snap que siempre deben estar activos
Véase también:
• Parametrizar el programa
Véase también:
• Selección de los snap que siempre deben estar activos
1 Mandos “imán” para poder conectar los distintos elementos geométricos: buscar los puntos medios, los extremos de
los trazados, etc.
2 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
3 Rejilla formada por listones horizontales y/o verticales para aplicar al vidrio para crear recuadros meramente
estéticos.
02/02/2016
243
Capítulo - Instrumentos para dibujar - Instrumentos snap
Véase también:
• La cuadrícula
Véase también:
• Opción ortogonal
Véase también:
• Snap en la cuadrícula
02/02/2016
244
Capítulo - Instrumentos para dibujar - Instrumentos de los layer
Listado de pulsadores
Restablece los colores definidos en el nivel, aplicándolos a todos los objetos, incluso a
aquéllos con colores personalizados.
Permite personalizar el color de los objetos seleccionados con respecto al estándar; es decir, al
color aplicado a todos los objetos del nivel.
El color seleccionado en la tabla de colores se asocia solo al objeto seleccionado y no a todos
los objetos presentes en el nivel, los cuales mantienen el color definido para dicho nivel.
Véase también:
• Modificar el color de los objetos
Véase también:
• Seleccionar el nivel en el cual dibujar
Indica que el nivel se encuentra activo, es decir, que los objetos presentes en el mismo son
visibles.
Haciendo clic1 en este icono2, la bombilla se apaga y el nivel se oculta.
Véase también:
• Mostrar y ocultar los objetos
• Mostrar u ocultar las elaboraciones
Indica que el nivel se encuentra oculto, es decir, que los objetos presentes en el mismo no son
visibles.
Haciendo clic en este icono, la bombilla se enciende y el nivel puede visualizarse.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Imagen gráfica que se utiliza para representar un dato, un pulsador, etc.
02/02/2016
245
Capítulo - Instrumentos para dibujar - Instrumentos de los layer
Véase también:
• Mostrar y ocultar los objetos
• Mostrar u ocultar las elaboraciones
Indica que el nivel está bloqueado. En este caso, no se admite la modificación de los objetos
pertenecientes al nivel activo.
Haciendo clic en este icono, el candado se abre y el nivel se desbloquea.
Véase también:
• Bloquear/desbloquear un nivel
Indica que el nivel está desbloqueado. En este caso, se admite la modificación de los objetos
pertenecientes al nivel activo.
Haciendo clic en este icono, el candado se cierra y el nivel se bloquea.
Véase también:
• Bloquear/desbloquear un nivel
Muestra la ventana de diálogo1 para gestionar el nivel: configuración de las líneas, de los
colores y de los materiales de los objetos tridimensionales, etc.
Los colores de los objetos se definen en cada uno de los niveles.
Véase también:
• Gestión de los niveles
1 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
2 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
02/02/2016
246
Capítulo - Instrumentos para dibujar - Instrumentos para las elaboraciones
Atribuye (pulsador habilitado) a cada elaboración un color diferente, para poder distinguir unas
de otros.
02/02/2016
247
Capítulo - Instrumentos para las elaboraciones -
02/02/2016
248
Capítulo - Instrumentos para las elaboraciones - Instrumentos para la elaboración de madera
Perforación
Corte
Fresado
Incisión 3D
Vaciado/desbaste
Nueva elaboración
Acabado de 3 ejes
Acabado de 5 ejes
Desbaste de 5 Ejes
Extensión / Proyección
Secuencia
02/02/2016
249
Capítulo - Instrumentos para las elaboraciones - Instrumentos para la elaboración de madera
Rebordeado automático
Palpado
Elaboración automática
02/02/2016
250
Capítulo - Instrumentos para las elaboraciones - Instrumentos para la elaboración de mármol/vidrio
Perforación
Avellanado
Contorneo
Biselado
Vaciado/desbaste
Acabado de 3 ejes
Incisión 3D
Perforación
Pulido helicoidal
Nueva elaboración
02/02/2016
251
Capítulo - Instrumentos para las elaboraciones - Instrumentos para la elaboración de mármol/vidrio
Acabado de 5 ejes
Desbaste de 5 Ejes
Extensión / Proyección
Secuencia
Palpado
Elaboración automática
02/02/2016
252
Capítulo - Mandos del área datos -
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
253
Capítulo - Mandos del área datos - Mandos de la ficha Pieza
Véase también:
• Pieza
• Crear la pieza estándar
Crea una cara no estándar partiendo de una geometría (línea, arco, polilínea2, etc.).
Véase también:
• Cara custom
• Crear las caras no estándar
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
2 Mando para realizar figuras formadas por uno o varios segmentos consecutivos, conectados entre sí por los
extremos, que se comportan como un único objeto.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
4 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
254
Capítulo - Mandos del área datos - Mandos de la ficha Pieza
Habilita el uso del sistema de coordenadas del plano de creación3, deshabilitando el sistema
de referencia asociado a la arista de la pieza seleccionada.
El mando4 se activa solo cuando se dibuja utilizando la pieza.
2 Tipo de visualización que muestra las líneas de contorno de las figuras tridimensionales.
3 Plano donde se crea una geometría plana. El plano de default es el plano XY.
4 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
255
Capítulo - Mandos del área datos - Mandos del área de las geometrías y de las elaboraciones
Listado de pulsadores
Muestra los nodos de las caras de la pieza. Cada nodo1 tiene en su interior los dibujos
pertenecientes a la cara específica.
Selecciona todas las geometrías presentes en la lista de árbol2 y, por ende, en el área de
dibujo.
Actualiza las elaboraciones presentes en la lista de árbol, calculando nuevamente todos los
recorridos de elaboración modificados.
Véase también:
• Ficha Simulación de elaboración
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
3 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
4 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
02/02/2016
256
Capítulo - Mandos del área datos - Mandos del área de las geometrías y de las elaboraciones
Véase también:
• Datos optimizador y datos cam
Véase también:
• Insertar los documentos en la lista
1 Indica el tipo de fichero, es decir de aplicación, al cual está asociado, formado por tres o cuatro caracteres
precedidos por un punto. Por ejemplo, la extensión .txt indica un fichero de solo texto que se puede leer con cualquier
Editor de texto.
2 Acrónimo de International Standardization Organization (Organismo Internacional de Estandarización que
determina los estándares tecnológicos e industriales). Formato de fichero que contiene el lenguaje de programación
de la máquina de control numérico.
3 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
4 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
257
Capítulo - Mandos del área datos - Mandos del área de los parámetros
Calcular Elabora los datos ingresados para calcular la elaboración del trazado
seleccionado.
02/02/2016
258
Capítulo - Mandos del área datos - Instrucciones de programación
Instrucciones de programación
Listado de pulsadores
Véase también:
• Pausa
Agrega en la lista de árbol Timeline elaboraciones: la instrucción “ISO” para ingresar las
instrucciones ISO personificas.
Véase también:
• Línea ISO
Agrega en la lista de árbol Timeline elaboraciones: la instrucción para la traslación del origen.
Véase también:
• Mover pieza
Véase también:
• Deshabilitar aparcamiento
Véase también:
• Vacío
• Reposicionamiento de las pinzas
Véase también:
• Morsa
02/02/2016
259
Capítulo - Mandos del área datos - Instrucciones de programación
Agrega en la lista de árbol Timeline elaboraciones la instrucción para mover los soportes
móviles para pieza.
Véase también:
• Traslación soporte móvil para pieza
Agrega en la lista de árbol Timeline elaboraciones la instrucción para mover los soportes
carros.
Véase también:
• Traslación carro
02/02/2016
260
Capítulo - Mandos del área datos - Instrucciones de programación
Agrega en la lista de árbol Timeline elaboraciones la instrucción para elevar o bajar los
soportes de barra.
Véase también:
• Soporte de barra
02/02/2016
261
Capítulo - Mandos de los menús de contexto -
02/02/2016
262
Capítulo - Mandos de los menús de contexto - El menú de contexto en el área de dibujo
Vista
Recuadro que contiene la lista de las opciones más comunes para gestionar las vistas.
Para la descripción de los mandos y procedimientos, véase: Instrumentos de gestión de las vistas y Gestión de
las vistas.
Creación
Recuadro que contiene la lista de las opciones más comunes para crear un objeto:
Snaps
Muestra la lista para activar los Snap (véase Instrumentos snap).
Tipo de elemento
Muestra la lista para seleccionar el elemento geométrico siguiente (solo para las polilíneas).
Cerrar polilínea
Cierra la polilínea4.
Cerrar FreeForm
Cierra la FreeForm.
Ok
1 Lista de opciones que aparece en la pantalla presionando la tecla derecha del ratón en un área del programa de
aplicación. Los mandos del menú varían de acuerdo con el contexto visualizado o seleccionado.
2 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
4 Mando para realizar figuras formadas por uno o varios segmentos consecutivos, conectados entre sí por los
extremos, que se comportan como un único objeto.
02/02/2016
263
Capítulo - Mandos de los menús de contexto - El menú de contexto en el área de dibujo
Cancelar
Cancela la creación del objeto.
Modificación
Recuadro que contiene la lista de las opciones más comunes para modificar los objetos seleccionados:
copiarlos, pegarlos, eliminarlos, etc.
Para la descripción de los mandos, véase: Instrumentos genéricos.
Transforma
Recuadro que contiene la lista de las opciones más comunes para modificar los objetos seleccionados.
La lista varía en función del tipo de objeto seleccionado.
Para la descripción de los mandos, véase: Instrumentos de la barra de opciones CAD ; Instrumentos de la barra
de dibujo.
Pieza
Recuadro que contiene la lista de las opciones más comunes para crear la pieza:
Seleccionar cara
Activa el cursor1 en forma de cruz para seleccionar los objetos.
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
2 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
264
Capítulo - Mandos de los menús de contexto - El menú de contexto en el área de dibujo
Elaboraciones
Recuadro que contiene la lista de las elaboraciones para aplicar al objeto seleccionado.
Para la descripción de los mandos, véase: Instrumentos para las elaboraciones.
02/02/2016
265
Capítulo - Mandos de los menús de contexto - El menú de contexto en un nodo de la lista de árbol
encendida .
Esconder todo
Deshabilita la visualización gráfica de todos los objetos de la lista de árbol; todos los nodos tienen la bombilla
apagada .
Mostrar seleccionados
Habilita la visualización gráfica solamente de los objetos seleccionados de la lista de árbol; los nodos
Ocultar seleccionados
Deshabilita la visualización gráfica solamente de los objetos seleccionados de la lista de árbol; los nodos
Habilita todo
Selecciona todos los nodos presentes en la lista de árbol; los respectivos objetos del área de dibujo cambian de
color para indicar que han sido seleccionados.
Deshabilita todo
Desactiva la selección3 de los nodos anteriormente seleccionados.
Expandir todo
Abre automáticamente todos los nodos de la lista de árbol, mostrando cada uno de los elementos internos.
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
3 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
02/02/2016
266
Capítulo - Mandos de los menús de contexto - El menú de contexto en un nodo de la lista de árbol
Comprimir todo
Cierra automáticamente todos los nodos, ocultando los elementos presentes en su interior.
Cortar
Para la descripción, véase: Instrumentos genéricos.
Copiar
Para la descripción, véase: Instrumentos genéricos.
Pegar
Para la descripción, véase: Instrumentos genéricos.
Eliminar
Para la descripción, véase: Instrumentos genéricos.
Modificar
Abre el área de los parámetros1 para modificar los datos asociados al nodo seleccionado.
Cambiar el nombre
Da un nombre nuevo al nodo seleccionado.
Configurar factibilidad
1 Parte del área datos con las fichas para la gestión de los parámetros geométricos y tecnológicos.
02/02/2016
267
Capítulo - Mandos de los menús de contexto - El menú de contexto en un nodo de la lista de árbol
Para la descripción del mando1, véase el campo2 de datos Esegui lavorazione o el campo de datos Ejecutar
geometría .
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
268
Capítulo - Botones del ratón - uso -
02/02/2016
269
Capítulo - Botones del ratón - uso - Uso del ratón en el entorno Cad / Cam
Para llevar a cabo esta operación, hacer clic7 en el pulsador8 , presionar el botón izquierdo del ratón,
posicionar el cursor en el gráfico y arrastrarlo para crear un área de selección9 alrededor de los objetos que
deben seleccionarse.
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
4 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
6 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
7 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
8 Campo mandos sensible a un clic del ratón que permite activar una operación.
9 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
02/02/2016
270
Capítulo - Botones del ratón - uso - Uso del ratón en el entorno Cad / Cam
• Seleccionar, utilizando también la tecla Ctrl del teclado, elementos geométricos individuales de una figura.
Para llevar a cabo esta operación, presionar la tecla Ctrl, colocar el cursor en el elemento que debe
seleccionarse y presionar el botón izquierdo del ratón: la línea del elemento cambia a una línea de puntos y
se vuelve de color azul. Para continuar la selección, mantener presionada la tecla Ctrl y hacer clic en los
otros elementos.
• Desplazar o arrastrar (drag and drop1) una selección, manteniendo presionado el botón izquierdo del ratón.
• Agrandar una porción del área de dibujo.
• Girar la vista.
1 (arrastrar y soltar) Indica la acción de mantener presionado el botón izquierdo del ratón en una selección (objeto,
icono, nodo, etc.) para arrastrarla o desplazarla.
2 Lista de opciones que aparece en la pantalla presionando la tecla derecha del ratón en un área del programa de
aplicación. Los mandos del menú varían de acuerdo con el contexto visualizado o seleccionado.
02/02/2016
271
Capítulo - Teclas de selección rápida -
02/02/2016
272
Capítulo - Teclas de selección rápida - Tecla CTRL
Tecla CTRL
• Ctrl asociados a números y letras
• Ctrl/Alt
• Ctrl/Shift/Canc
Teclas Mando
Ctrl + 0
Para la descripción:
• Instrumentos de las vistas ortogonales
Ctrl + 1
Para la descripción:
• Instrumentos de las vistas ortogonales
Ctrl + 2
Para la descripción:
• Instrumentos de las vistas ortogonales
Ctrl + 3
02/02/2016
273
Capítulo - Teclas de selección rápida - Tecla CTRL
Teclas Mando
Para la descripción:
• Instrumentos de las vistas ortogonales
Ctrl + 4
Para la descripción:
• Instrumentos de las vistas ortogonales
Ctrl + 5
Para la descripción:
• Instrumentos de las vistas ortogonales
Ctrl + 6
Para la descripción:
• Instrumentos de las vistas ortogonales
Ctrl + 7
Para la descripción:
• Mandos de la ficha Pieza
Ctrl + A
Para la descripción:
02/02/2016
274
Capítulo - Teclas de selección rápida - Tecla CTRL
Teclas Mando
Ctrl + B
Para la descripción:
• Mandos del área de las geometrías y de las elaboraciones
Ctrl + C
Para la descripción:
• Instrumentos genéricos
Ctrl + D
Para la descripción:
• Instrumentos de la barra de mediciones
Ctrl + G
Para la descripción:
• Mandos de la ficha Pieza
Ctrl + E
Para la descripción:
• Instrumentos genéricos
02/02/2016
275
Capítulo - Teclas de selección rápida - Tecla CTRL
Teclas Mando
Ctrl + F
Para la descripción:
• Mandos del área datos
Ctrl + H
Para la descripción:
• Instrumentos de la barra de mediciones
Ctrl + I
Para la descripción:
• Instrumentos genéricos
Ctrl + L
Para la descripción:
• Instrumentos de la barra de mediciones
Ctrl + K
Para la descripción:
• Instrumentos de la barra de opciones CAD
• Array circular
02/02/2016
276
Capítulo - Teclas de selección rápida - Tecla CTRL
Teclas Mando
Ctrl + N
Para la descripción:
• Instrumentos genéricos
Ctrl + O
Para la descripción:
• Instrumentos genéricos
Ctrl + P
Para la descripción:
• Mandos de la ficha Pieza
Ctrl + R
Para la descripción:
• Instrumentos de la barra de opciones CAD
• Array rectangular
Ctrl + S
Para la descripción:
• Instrumentos genéricos
02/02/2016
277
Capítulo - Teclas de selección rápida - Tecla CTRL
Teclas Mando
Ctrl + T
Para la descripción:
• Instrumentos de la barra de mediciones
Ctrl + V
Para la descripción:
• Instrumentos genéricos
Ctrl + W
Para la descripción:
• Mandos de la ficha Pieza
Ctrl + X
Para la descripción:
• Instrumentos genéricos
Ctrl + Y
Para la descripción:
• Instrumentos genéricos
Ctrl + Z
02/02/2016
278
Capítulo - Teclas de selección rápida - Tecla CTRL
Teclas Mando
Para la descripción:
• Instrumentos genéricos
Ctrl/Alt
Teclas Mando
Ctrl + Alt + D
Para la descripción:
• Instrumentos de la barra de opciones CAD
Ctrl + Alt + E
Para la descripción:
• Instrumentos de la barra de opciones CAD
Ctrl + Alt + F
Para la descripción:
• Instrumentos de la barra de opciones CAD
• Racor
Ctrl + Alt + G
Para la descripción:
• Instrumentos de la barra de opciones CAD
02/02/2016
279
Capítulo - Teclas de selección rápida - Tecla CTRL
Teclas Mando
Ctrl + Alt + H
Para la descripción:
• Instrumentos de la barra de opciones CAD
• Chaflán
Ctrl + Alt + I
Para la descripción:
• Instrumentos de la barra de opciones CAD
Ctrl + Alt + L
Para la descripción:
• Instrumentos de la barra de opciones CAD
Ctrl + Alt + J
Para la descripción:
• Instrumentos de la barra de opciones CAD
• Estirar
Ctrl + Alt + K
Para la descripción:
• Instrumentos de la barra de opciones CAD
02/02/2016
280
Capítulo - Teclas de selección rápida - Tecla CTRL
Teclas Mando
• Espejar
Ctrl + Alt + M
Para la descripción:
• Instrumentos de la barra de opciones CAD
• Desplazar
Ctrl + Alt + N
Para la descripción:
• Instrumentos de la barra de opciones CAD
Ctrl + Alt + O
Para la descripción:
• Instrumentos de la barra de opciones CAD
• Offset
Ctrl + Alt + R
Para la descripción:
• Instrumentos de la barra de opciones CAD
• Racor automático
Ctrl + Alt + S
02/02/2016
281
Capítulo - Teclas de selección rápida - Tecla CTRL
Teclas Mando
Para la descripción:
• Instrumentos de la barra de opciones CAD
• Modificar gradualmente las dimensiones
Ctrl + Alt + T
Para la descripción:
• Instrumentos de la barra de opciones CAD
Ctrl + Alt + U
Para la descripción:
• Instrumentos de la barra de opciones CAD
• Unir
Ctrl + Alt + V
Para la descripción:
• Instrumentos de la barra de opciones CAD
• Chaflán automático
Ctrl + Alt + X
Para la descripción:
• Instrumentos de la barra de opciones CAD
• Girar
02/02/2016
282
Capítulo - Teclas de selección rápida - Tecla CTRL
Teclas Mando
Ctrl + Alt + W
Para la descripción:
• Instrumentos de gestión de las vistas
Ctrl + Alt + 6
Para la descripción:
• Instrumentos de las vistas ortogonales
Ctrl + Alt + 7
Para la descripción:
• Mandos de la ficha Pieza
Ctrl/Shift/Canc
Teclas Mando
Ctrl + Shift + B
Para la descripción:
• Instrumentos de la barra de dibujo
• Superficie desde secciones
Ctrl + Shift + X
02/02/2016
283
Capítulo - Teclas de selección rápida - Tecla CTRL
Teclas Mando
Para la descripción:
• Instrumentos de la barra de dibujo
• Extrusión
Ctrl + Shift + 1
Para la descripción:
• Instrumentos de la barra de dibujo
• Revolución
Ctrl + Shift + 2
Para la descripción:
• Instrumentos de la barra de dibujo
• Superficie 2 secciones y 1 recorrido abierto
Ctrl + Shift + 3
Para la descripción:
• Instrumentos de la barra de dibujo
• Superficie 2 secciones y 1 recorrido cerrado
Ctrl + Shift + 4
Para la descripción:
• Instrumentos de la barra de dibujo
02/02/2016
284
Capítulo - Teclas de selección rápida - Tecla CTRL
Teclas Mando
• Superficie 4 secciones
Ctrl + Shift + 5
Para la descripción:
• Instrumentos de la barra de dibujo
• Superficie 2 secciones y 1 recorrido cerrado constante
Ctrl + Shift + 6
Para la descripción:
• Instrumentos de la barra de dibujo
• Superficie 2 secciones
Ctrl + Shift + 7
Para la descripción:
• Instrumentos de la barra de dibujo
• Extrusión en el recorrido
Ctrl + Shift + 8
Para la descripción:
• Instrumentos de la barra de dibujo
• Solidificar
02/02/2016
285
Capítulo - Teclas de selección rápida - Tecla CTRL
Teclas Mando
Ctrl + Shift + 9
Para la descripción:
• Instrumentos de la barra de dibujo
• Superficie desde imagen
Ctrl + Shift + A
Para la descripción:
• Instrumentos de la barra de dibujo
• Arco
Ctrl + Shift + C
Para la descripción:
• Instrumentos de la barra de dibujo
• Círculo
Ctrl + Shift + D
Para la descripción:
• Instrumentos de visualización
Ctrl + Shift + E
Para la descripción:
02/02/2016
286
Capítulo - Teclas de selección rápida - Tecla CTRL
Teclas Mando
Ctrl + Shift + F
Para la descripción:
• Mandos de la ficha Pieza
Ctrl + Shift + K
Para la descripción:
• Instrumentos de la barra de opciones CAD
Ctrl + Shift + I
Para la descripción:
• Mandos del área de las geometrías y de las elaboraciones
Ctrl + Shift + L
Para la descripción:
• Instrumentos de la barra de dibujo
• Línea
Ctrl + Shift + M
Para la descripción:
02/02/2016
287
Capítulo - Teclas de selección rápida - Tecla CTRL
Teclas Mando
Ctrl + Shift + N
Para la descripción:
• Instrumentos de gestión de las vistas
Ctrl + Shift + O
Para la descripción:
• Instrumentos de gestión de las vistas
Ctrl + Shift + P
Para la descripción:
• Instrumentos de la barra de dibujo
• Polilínea
Ctrl + Shift + R
Para la descripción:
• Instrumentos de la barra de dibujo
• Rectángulo
Ctrl + Shift + S
02/02/2016
288
Capítulo - Teclas de selección rápida - Tecla CTRL
Teclas Mando
Para la descripción:
• Instrumentos de la barra de dibujo
• FreeForm
Ctrl + Shift + T
Para la descripción:
• Instrumentos de la barra de dibujo
• Texto lineal-Texto en recorrido
Ctrl + Shift + U
Para la descripción:
• Instrumentos de la barra de dibujo
• Punto
Ctrl + Shift + W
Para la descripción:
• Instrumentos de la barra de dibujo
• Texto lineal-Texto en recorrido
Ctrl + Shift + Z
Para la descripción:
• Instrumentos de gestión de las vistas
02/02/2016
289
Capítulo - Teclas de selección rápida - Tecla CTRL
Teclas Mando
Para la descripción:
• Instrumentos de la barra de opciones CAD
Para la descripción:
• Instrumentos de la barra de opciones CAD
Para la descripción:
• Mandos de la ficha Pieza
Para la descripción:
• Mandos del área de las geometrías y de las elaboraciones
Para la descripción:
• Mandos del área de las geometrías y de las elaboraciones
02/02/2016
290
Capítulo - Teclas de selección rápida - Tecla CTRL
Teclas Mando
Para la descripción:
• Mandos del área de las geometrías y de las elaboraciones
Para la descripción:
• Instrumentos genéricos
Ctrl + Canc
Para la descripción:
• Mandos de la ficha Pieza
02/02/2016
291
Capítulo - Teclas de selección rápida - Tecla Shift
Tecla Shift
Shift + Alt
Teclas Mando
Shift + Alt + A
Para la descripción:
• Instrumentos de la barra de acotaciones
• Acotación lineal alineada
Shift + Alt + B
Para la descripción:
• Instrumentos de la barra de mediciones
• Medir longitud
Shift + Alt + D
Para la descripción:
• Instrumentos de la barra de opciones CAD
• Acotación angular
Shift + Alt + E
Para la descripción:
• Instrumentos de la barra de mediciones
02/02/2016
292
Capítulo - Teclas de selección rápida - Tecla Shift
Teclas Mando
• Medir ángulo
Shift + Alt + F
Para la descripción:
• Instrumentos de la barra de mediciones
• Medir distancia entre dos puntos
Shift + Alt + G
Para la descripción:
• Instrumentos de la barra de mediciones
• Medir distancia entre dos elementos
Shift + Alt + H
Para la descripción:
• Instrumentos de la barra de acotaciones
• Acotación lineal horizontal
Shift + Alt + J
Para la descripción:
• Instrumentos de la barra de mediciones
• Medir área
02/02/2016
293
Capítulo - Teclas de selección rápida - Tecla Shift
Teclas Mando
Shift + Alt + I
Para la descripción:
• Instrumentos de la barra de opciones CAD
• Acotación indicador
Shift + Alt + K
Para la descripción:
• Instrumentos de la barra de opciones CAD
• FreeForm desde puntos
Shift + Alt + M
Para la descripción:
• Instrumentos de la barra de opciones CAD
• Arcos desde FreeForm
Shift + Alt + N
Para la descripción:
• Instrumentos de la barra de acotaciones
Shift + Alt + R
Para la descripción:
02/02/2016
294
Capítulo - Teclas de selección rápida - Tecla Shift
Teclas Mando
Shift + Alt + S
Para la descripción:
• Instrumentos de visualización
Shift + Alt + V
Para la descripción:
• Instrumentos de la barra de acotaciones
• Acotación lineal vertical
Shift + Alt + W
Para la descripción:
• Instrumentos de visualización
Shift + Alt + X
Para la descripción:
• Instrumentos de la barra de opciones CAD
• Simplificar en arcos y líneas
Shift + Alt + Z
02/02/2016
295
Capítulo - Teclas de selección rápida - Tecla Shift
Teclas Mando
Para la descripción:
• Instrumentos de la barra de mediciones
• Controlar zeta
02/02/2016
296
Capítulo - Teclas de selección rápida - Tecla ALT
Tecla ALT
Alt + 0
Para la descripción:
• Instrumentos snap
Alt + 1
Para la descripción:
• Instrumentos snap
Alt + 2
Para la descripción:
• Instrumentos snap
Alt + 3
Para la descripción:
• Instrumentos snap
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
297
Capítulo - Teclas de selección rápida - Tecla ALT
Alt + 4
Para la descripción:
• Instrumentos snap
Alt + 5
Para la descripción:
• Instrumentos snap
Alt + 6
Para la descripción:
• Instrumentos snap
Alt + 7
Para la descripción:
• Instrumentos snap
Alt + 8
Para la descripción:
• Instrumentos snap
Alt + 9
02/02/2016
298
Capítulo - Teclas de selección rápida - Tecla ALT
Para la descripción:
• Instrumentos snap
Alt + P
Para la descripción:
• Instrumentos snap
Alt + Shift + 0
Para la descripción:
• Instrumentos snap
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
3 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
299
Capítulo - Teclas de selección rápida - Teclas varias y teclas función
Teclas Mando
F3 OSnap
F7 Grid
F8 Ortho
F9 Snap
Teclas varias
Teclas Descripción
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 Parte del área datos con las fichas para la gestión de los parámetros geométricos y tecnológicos.
02/02/2016
300
Capítulo - Teclas de selección rápida - Teclas varias y teclas función
Teclas Descripción
Tab En el área de dibujo: permite desactivar o activar el cursor, para poder modificar los
valores del dibujo en el área datos correspondiente.
En el área datos: permite pasar al campo siguiente.
Tecla flecha Permiten deslizarse por las opciones de los menús de contexto, de los menús
desplegables, etc.
arriba/abajo
1 Lista de opciones que aparece en la pantalla presionando la tecla derecha del ratón en un área del programa de
aplicación. Los mandos del menú varían de acuerdo con el contexto visualizado o seleccionado.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
301
Nociones de diseño
• Nociones de dibujo
• Gestión de los niveles
• Uso del área datos
• Gestión de los documentos
• Nociones de programación
• Nociones de rebordeado
Temas relacionados
• Modalidad de visualización de los objetos
• Gestión de las vistas
02/02/2016
302
Capítulo - Nociones de dibujo -
Nociones de dibujo
Temas relacionados
• Procedimientos de programación
• El menú de contexto en el área de dibujo
• Configurar el área de dibujo
02/02/2016
303
Capítulo - Nociones de dibujo - Crear figuras planas o tridimensionales
Hacer clic1 en el mando2 para mostrar los instrumentos correspondientes de la barra de dibujo3 (véase
Instrumentos de la barra de dibujo).
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 Barra que contiene los instrumentos de dibujo.
4 Campo mandos sensible a un clic del ratón que permite activar una operación.
5 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
6 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
7 Parte del área datos con las fichas para la gestión de los parámetros geométricos y tecnológicos.
8 Mandos “imán” para poder conectar los distintos elementos geométricos: buscar los puntos medios, los extremos de
los trazados, etc.
9 Barra larga ubicada en la parte inferior de la aplicación que muestra la información correspondiente al entorno
activo.
02/02/2016
304
Capítulo - Nociones de dibujo - Crear figuras planas o tridimensionales
A. Superficie cerrada
B. Superficies abiertas
1 Figuras de un espacio tridimensional que representan una estructura delgada abierta o cerrada.
02/02/2016
305
Capítulo - Nociones de dibujo - Plano de creación
Plano de creación
El plano de creación1 puede compararse con una hoja2 de trabajo donde se desplaza el cursor para dibujar. El
mismo posee un origen, un sistema de coordenadas (ver Sistema de coordenadas) y una cuadrícula3 (ver La
cuadrícula).
El plano de creación puede configurarse con cualquier orientación, utilizando los mandos correspondientes de las
vistas ortogonales (véase Instrumentos de las vistas ortogonales). Básicamente, el plano de creación utiliza
como vista predefinida la superior.
Para cambiar el plano de creación, intervenir en los instrumentos correspondientes de la barra estándar4 (véase
Instrumentos de las vistas ortogonales).
Sistema de coordenadas
El sistema de coordenadas adoptado para identificar la posición de un punto en el plano o en el espacio es el
cartesiano: x, y y z.
28. Sistema de coordenadas para dibujar las figuras bidimensionales
El origen cero ha sido convencionalmente colocado en el centro del área de dibujo5 y, por lo tanto, de la
cuadrículas6 del plano de creación.
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
3 Rejilla formada por listones horizontales y/o verticales para aplicar al vidrio para crear recuadros meramente
estéticos.
4 Barra que contiene los instrumentos principales.
6 Rejilla formada por listones horizontales y/o verticales para aplicar al vidrio para crear recuadros meramente
estéticos.
02/02/2016
306
Capítulo - Nociones de dibujo - Plano de creación
Para ingresar los datos, es posible adoptar tres tipos diferentes de coordenadas:
• coordenadas absolutas;
• coordenadas relativas (en función del último punto insertado);
• coordenadas polares: longitud y ángulo.
El valor de las coordenadas del punto donde se encuentra el cursor del ratón puede visualizarse en la barra de
estado.
La cuadrícula
Retículo de líneas de entreeje1 regular que ocupa una determinada porción del plano de creación. La cuadrícula
representa una ayuda visual para agilizar las operaciones de dibujo.
El centro de la cuadrícula es el origen cero del plano de creación seleccionado (punto de intersección de las dos
líneas rojas perpendiculares).
Véase también:
• Snap en la cuadrícula
Configurar la cuadrícula
02/02/2016
307
Capítulo - Nociones de dibujo - Plano de creación
3. Definir en el campo1 de datos Paso cuadrículala distancia entre los puntos de la cuadrícula: es decir, entre
los vértices de los rectángulos que forman la cuadrícula.
4. Definir en el campo de datos Paso snap2 los intervalos de snap: es decir, el intervalo entre un punto y el
siguiente, para unir el cursor a la cuadrícula.
Los intervalos de snap no necesariamente deben corresponder a la distancia entre los puntos de la cuadrícula.
Por ejemplo, es posible configurar en el campo Paso cuadrícula un valor más alto para utilizar como referencia y
dejar en el campo Paso snap un intervalo más pequeño, para garantizar una mayor precisión durante el dibujo.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 Conecta el punto del nuevo trazado a los elementos de los objetos existentes, como los extremos de una línea, el
centro de un círculo, el punto medio de un lado, etc.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
308
Capítulo - Nociones de dibujo - Limitar o bloquear los movimientos del cursor
1 Conecta el punto del nuevo trazado a los elementos de los objetos existentes, como los extremos de una línea, el
centro de un círculo, el punto medio de un lado, etc.
02/02/2016
309
Capítulo - Nociones de dibujo - Limitar o bloquear los movimientos del cursor
2. Seleccionar los snap deseados (los cuales cambiarán de grises a negros) y guardar con el pulsador Ok.
Los iconos correspondientes ubicados en la barra de estado se iluminan.
Snap en la cuadrícula
El mando Snap une el desplazamiento del cursor a los intervalos de snap y a los puntos de la cuadrícula
configurados (véase Configurar la cuadrícula).
Para activarlo o desactivarlo, hacer clic en el pulsador Snap ubicado en la barra de estado.
Con este mando, pueden efectuarse las siguientes operaciones:
• dibujar, uniendo el cursor para que se mueve a pasos separados por intervalos definidos en el campo de
datos Paso snap(véase Configurar la cuadrícula);
• alinear los objetos en fase de copia o desplazamiento, enganchándolos a la cuadrícula;
• girar los objetos uniéndolos a los ángulos de la cuadrícula.
Opción ortogonal
Durante la creación o la modificación de los objetos, por practicidad y precisión, es posible limitar el
desplazamiento del cursor, uniéndolo al eje vertical u horizontal.
02/02/2016
310
Capítulo - Nociones de dibujo - Limitar o bloquear los movimientos del cursor
Cuando se dibujan líneas o se interviene en los objetos creados, activando el mando ortogonal, el cursor tiende a
seguir el eje horizontal o el vertical. Las direcciones que deben seguirse son determinadas por el plano de
creación seleccionado.
Presionando la tecla Alt o la tecla Tab del teclado mientras se está dibujando, el cursor en forma de cruz se
libera momentáneamente (se bloquea), para permitir el paso al área datos y cambiar el instrumento de dibujo o los
valores de los parámetros.
Para restablecer el uso del cursor, presionar nuevamente la tecla Alt o la tecla Tab.
02/02/2016
311
Capítulo - Nociones de dibujo - Manipular los objetos
2. Hacer clic en el pulsador para visualizar la barra de opciones CAD1 (véase Instrumentos de la barra
de opciones CAD ).
3. Hacer clic en el mando deseado. Si es necesario, configurar los datos en el área datos y confirmar.
2. Posicionar el cursor en forma de cruz en el punto de la figura o del trazado que debe modificarse y
mover el ratón. Para ingresar valores, intervenir en los campos de datos de cada geometría del área datos.
A continuación, se citan algunos procedimientos de manipulación de los objetos:
• Duplicar objetos creando copias especulares
• Girar los objetos
• Modificar gradualmente las dimensiones de los objetos
• Insertar chaflanes lineales o racores
1 Barra que contiene los instrumentos opcionales, de soporte para el dibujo, como por ejemplo: los mandos para
girar, modificar las dimensiones del dibujo, etc.
02/02/2016
312
Capítulo - Nociones de dibujo - Manipular los objetos
5. Hacer clic en el segundo punto de referencia para establecer el eje central. La copia cambia a color negro.
02/02/2016
313
Capítulo - Nociones de dibujo - Manipular los objetos
02/02/2016
314
Capítulo - Nociones de dibujo - Manipular los objetos
4. Arrastrar el cursor para crear la copia girada. El objeto girado se visualiza de color rojo.
5. Hacer clic para bloquear la rotación del objeto en el punto deseado. El objeto girado cambia a color negro.
02/02/2016
315
Capítulo - Nociones de dibujo - Manipular los objetos
4. Arrastrar el cursor para crear la copia con dimensiones gradualmente modificadas. El objeto cuyas
dimensiones han sido gradualmente modificadas se visualiza de color rojo.
02/02/2016
316
Capítulo - Nociones de dibujo - Manipular los objetos
5. Hacer clic en el punto deseado para bloquear la modificación de las dimensiones del objeto. El objeto
cambia a color negro.
2. Hacer clic en el pulsador , para insertar achaflanados lineales, o el pulsador , para insertar arcos
de racor (barra de opciones CAD).
Para habilitar la copia, hacer clic en la casilla correspondiente del área datos.
3. Hacer clic en el primer lado del objeto. Configurar las dimensiones del achaflanado lineal o en forma de arco
en los campos de datos correspondientes.
02/02/2016
317
Capítulo - Nociones de dibujo - Manipular los objetos
4. Hacer clic en el segundo lado del objeto: el objeto cambia a color negro.
02/02/2016
318
Capítulo - Nociones de dibujo - Seleccionar los objetos
Para seleccionar todos los objetos presentes en el área de dibujo, hacer clic en el pulsador del área datos.
1 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
02/02/2016
319
Capítulo - Nociones de dibujo - Seleccionar los objetos
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
320
Capítulo - Nociones de dibujo - Deseleccionar los objetos
Para deseleccionar todos los objetos seleccionados, hacer clic en el pulsador del área datos.
Cuando se seleccionan objetos del área de dibujo, en el área datos se evidencian los bordes correspondientes.
02/02/2016
321
Capítulo - Nociones de dibujo - Eliminar los objetos
1 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
02/02/2016
322
Capítulo - Nociones de dibujo - Cortar y copiar los objetos
• Hacer clic en el pulsador ; los objetos se cortan. Como alternativa, presionar las teclas Ctrl + X del
teclado.
• Hacer clic en el pulsador ; los objetos se copian. Como alternativa, presionar las teclas Ctrl + C
del teclado.
2. Pegar los objetos cortados o copiados (ver Encolar los objetos).
Es posible cancelar las últimas operaciones y, por ende, restablecer los objetos cortados, haciendo clic en el
pulsador .
02/02/2016
323
Capítulo - Nociones de dibujo - Encolar los objetos
Para pegar los objetos en el área de dibujo, hacer clic en el pulsador . Como alternativa, presionar las teclas
Ctrl + V del teclado.
En este caso, los objetos para pegar son de color rojo y aparece el cursor en forma de cruz para poder
seleccionar su posición.
Es posible cancelar las últimas operaciones y, por ende, restablecer los objetos cortados, haciendo clic en el
pulsador .
02/02/2016
324
Capítulo - Nociones de dibujo - Los colores de los gráficos
02/02/2016
325
Capítulo - Nociones de dibujo - Modificar el color de los objetos
instrumento .
Tanto la visualización wireframe como la fotorrealista se modifican cambiando al color seleccionado en la tabla
de colores.
Atenerse al siguiente procedimiento:
Temas relacionados
• Visualización wireframe
• Visualización fotorrealista
02/02/2016
326
Capítulo - Nociones de dibujo - Mostrar y ocultar los objetos
La bombilla amarilla indica que el nodo1 está encendido y que los objetos presentes en el mismo
son visibles en el área de dibujo.
La bombilla gris indica que el nodo está apagado y que los objetos presentes en el mismo no son
visibles en el área de dibujo.
• Intervenir en la bombilla ubicada en la barra de estado, para visualizar u ocultar todos los objetos de un nivel.
La bombilla encendida indica que el nivel se encuentra activo: los objetos están visibles.
La bombilla apagada indica que el nivel no se encuentra activo: los objetos están ocultos.
02/02/2016
327
Capítulo - Gestión de los niveles -
02/02/2016
328
Capítulo - Gestión de los niveles - Qué son los layer
Temas relacionados
• Mostrar y ocultar los objetos
• Modificar el color de los objetos
02/02/2016
329
Capítulo - Gestión de los niveles - Seleccionar el nivel en el cual dibujar
• Para seleccionar el nivel en el cual dibujar, hacer clic3 en el menú desplegable de la barra de
estado y seleccionar el nivel en la lista propuesta.
• Para desplazar algunos objetos de un nivel a otro, seleccionarlos, hacer clic en el menú desplegable
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
2 Barra larga ubicada en la parte inferior de la aplicación que muestra la información correspondiente al entorno
activo.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
330
Capítulo - Gestión de los niveles - Bloquear/desbloquear un nivel
Bloquear/desbloquear un nivel
Para bloquear un nivel para ya no poder modificar los objetos presentes en el mismo, hacer clic en el candado
El candado cerrado indica que el nivel está bloqueado. el candado abierto indica que el nivel está
desbloqueado.
02/02/2016
331
Capítulo - Gestión de los niveles - Crear un nuevo nivel
1. Hacer clic1 en el pulsador2 de la barra de estado. Se abre la ventana de diálogo3 de gestión de los
niveles.
2. Hacer clic en el pulsador A .
3. Definir el nombre del nivel y las características de los objetos del nivel en la ventana de diálogo abierta.
Definir las características del material, utilizando los mandos B. Confirmar las configuraciones realizadas
haciendo clic en el pulsador C.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
332
Capítulo - Gestión de los niveles - Crear un nuevo nivel
4. Hacer clic en el pulsador D para confirmar la creación del nuevo nivel y cerrar la ventana de diálogo.
02/02/2016
333
Capítulo - Gestión de los niveles - Modificar y eliminar un nivel
1. Hacer clic en el pulsador de la barra de estado. Se abre la ventana de diálogo de gestión de los
niveles.
2. Seleccionar en la tabla la línea correspondiente al nivel que debe modificarse y hacer clic en el pulsador A.
02/02/2016
334
Capítulo - Gestión de los niveles - Modificar y eliminar un nivel
4. Hacer clic en el pulsador C para confirmar las modificaciones de la tabla de los niveles y cerrar la ventana
de diálogo.
Eliminar
1. Hacer clic en el pulsador de la barra de estado. Se abre la ventana de diálogo de gestión de los
niveles.
2. Seleccionar en la tabla la línea correspondiente al nivel que debe eliminarse, hacer clic en el pulsador A y
confirmar.
02/02/2016
335
Capítulo - Gestión de los niveles - Modificar y eliminar un nivel
3. Hacer clic en el pulsador B para confirmar la eliminación del nivel de la tabla de los niveles y cerrar la
ventana de diálogo.
02/02/2016
336
Capítulo - Uso del área datos -
Temas relacionados
• El menú de contexto en un nodo de la lista de árbol
• Variables
02/02/2016
337
Capítulo - Uso del área datos - Modificar los parámetros de las geometrías/elaboraciones
1 Parte del área datos con las fichas para la gestión de los parámetros geométricos y tecnológicos.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
338
Capítulo - Uso del área datos - Modificar los parámetros de las geometrías/elaboraciones
En la parte inferior del área datos1 aparecen las dos fichas del área de los parámetros.
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
339
Capítulo - Uso del área datos - Mostrar u ocultar las elaboraciones
• La bombilla amarilla indica que el nodo está encendido; en el área de dibujo3 se visualizan los
recorridos de la herramienta.
• La bombilla gris indica que el nodo está apagado; en el área de dibujo se ocultan los recorridos de la
herramienta.
Temas relacionados
• Mostrar y ocultar los objetos
1 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
340
Capítulo - Uso del área datos - Activar o desactivar las elaboraciones
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
341
Capítulo - Gestión de los documentos -
Procedimientos asociados
• Crear la pieza estándar
• Crear las caras no estándar
02/02/2016
342
Capítulo - Gestión de los documentos - El documento
El documento
El documento es un fichero gráfico/tecnológico que contiene todas las instrucciones necesarias para realizar una
elaboración en piezas de vidrio, mármol o madera. Por lo tanto, se puede afirmar que el documento no es otra
cosa que un programa de elaboración1.
La visualización de los documentos en el entorno Cad / Cam se presenta en forma de fichas, es decir, como
multi documento. Esto permite gestionar varios documentos al mismo tiempo y, por lo tanto, copiar y desplazar
fácilmente geometrías/elaboraciones de un documento a otro.
30. Ejemplo de un documento que ha sido rellenado
Las configuraciones sobre los colores del gráfico y las líneas se guardan directamente en el documento y no
deben modificarse las configuraciones del entorno. Cada documento nuevo contendrá las características
básicas, configuradas en el programa de aplicación2.
1 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
343
Capítulo - Gestión de los documentos - El menú de contexto del documento
Temas relacionados
• El menú de contexto en el área de dibujo
• El menú de contexto en un nodo de la lista de árbol
1 Lista de opciones que aparece en la pantalla presionando la tecla derecha del ratón en un área del programa de
aplicación. Los mandos del menú varían de acuerdo con el contexto visualizado o seleccionado.
2 Lista de mandos a seleccionar con el ratón, los cuales despliegan un submenú, es decir una lista de opciones que
permiten efectuar determinadas operaciones o funciones.
3 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
5 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
6 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
344
Capítulo - Gestión de los documentos - Crear o abrir un documento
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
345
Capítulo - Gestión de los documentos - Crear o abrir un documento
Abrir un documento
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
346
Capítulo - Gestión de los documentos - Importar - exportar - guardar
02/02/2016
347
Capítulo - Gestión de los documentos - Importar - exportar - guardar
• Para guardar una copia del documento activo, atribuyéndole un nombre diferente, hacer clic en el pulsador
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
348
Capítulo - Gestión de los documentos - Importar - exportar - guardar
02/02/2016
349
Capítulo - Gestión de los documentos - Importar - exportar - guardar
(1) (2)
Estructura de Descripción
los ficheros
BMP Gráficos rasterizados SI SI Importar imágenes y guardar los dibujos como imágenes.
JPG Gráficos rasterizados SI SI Importar imágenes y guardar los dibujos como imágenes.
DWG Gráficos y tecnología SI NO Importar los dibujos y la tecnología. Válido solo para ficheros
(DWG3) generados con AutoCAD hasta la versión 2009.
3 Tipo de extensión que identifica ficheros de gráficos vectoriales bidimensionales usados por los sistemas de Cad.
02/02/2016
350
Capítulo - Nociones de programación -
Nociones de programación
Temas relacionados
• Procedimientos de programación
• Gestión de los documentos
2 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
02/02/2016
351
Capítulo - Nociones de programación - Las caras estándar de la pieza
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
352
Capítulo - Nociones de programación - Aristas de la pieza
Aristas de la pieza
Cada lado de la pieza tiene como puntos de referencia las aristas (figura 32) de las cuales se parte para dibujar o
insertar las elaboraciones.
32.
Las aristas de referencia sirven para establecer el punto cero desde el cual partir para determinar las
coordenadas de las geometrías o de las elaboraciones; según la arista seleccionada, el diseño efectuado cambia
de posición.
La figura 33 muestra el ejemplo de dos orificios con las mismas coordenadas, efectuados activando dos aristas:
la arista 1 y la arista 2.
33.
02/02/2016
353
Capítulo - Nociones de programación - Las caras no estándar de la pieza
A. Cara lineal
B. Cara circular
C. Cara a partir de trazado curvo
D. Caras a partir de geometría cerrada
Temas relacionados
• Crear las caras no estándar
• Cara custom
02/02/2016
354
Capítulo - Nociones de rebordeado -
Nociones de rebordeado
02/02/2016
355
Capítulo - Nociones de rebordeado - Conceptos de programación
Conceptos de programación
La programación de las operaciones necesarias para aplicar la franja de borde a la pieza se realiza en el entorno
Cad / Cam.
Las elaboraciones deben aplicarse al perfil geométrico y la cantidad de lados a los cuales aplicarlas está
relacionada con la selección1 de los elementos individuales de la geometría.
Cada perfil está constituido por elementos geométricos (líneas y arcos) y representa la trayectoria de trabajo para
ejecutar. Cada elemento está relacionado con el siguiente y el anterior; esta relación permite determinar los lados
que pueden elaborarse y, por ende, definir dos tipos de perfiles: perfil “dividido” o “abierto”, y perfil “cerrado”.
1 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
02/02/2016
356
Capítulo - Nociones de rebordeado - Perfil abierto o dividido (anillo abierto)
Seleccionando un elemento del perfil en el área gráfica, el sistema busca automáticamente todos los elementos
contiguos y tangentes al mismo, para determinar el lado que puede elaborarse.
Ejemplo:
La pieza A representada en la figura 36 deriva de un perfil dividido formado por 3 lados elaborables (1, 2, y 3), que
se obtienen de tres interrupciones de tangencia B, C, y D.
Los lados 1 y 2 están formados por varios elementos tangentes; en este caso, se aplican tres secuencias de
rebordeado2: la máquina no realiza un rebordeado continuo, sino tres.
36. Ejemplo
02/02/2016
357
Capítulo - Nociones de rebordeado - Perfil abierto o dividido (anillo abierto)
Otro ejemplo de elaboración de anillo abierto deriva de un perfil formado por una sola interrupción de tangencia A
figura 37; en este caso, la elaboración se llama "rebordeado de gota".
02/02/2016
358
Capítulo - Nociones de rebordeado - Perfil cerrado (anillo cerrado)
Seleccionando un elemento del perfil en el área gráfica, el sistema selecciona todo el perfil automáticamente.
02/02/2016
359
Capítulo - Nociones de rebordeado - Tipos de elaboraciones programables
Encolado
Permite aplicar la cola y el borde en los lados de la pieza.
• Véase también: Aplicación de borde
40.
Retestado
Permite cortar el borde en los extremos del lado rebordeado.
• Véase también: Retestado del canto
02/02/2016
360
Capítulo - Nociones de rebordeado - Tipos de elaboraciones programables
41.
Recorte
Permite eliminar el exceso de borde, es decir la parte que sobresale por los extremos inferior y superior del lado
rebordeado.
• Véase también: Recorte canto
42.
Rascado canto
Permite rascar la superficie superior e inferior de los lados rebordeados para limpiar de los mismos las
rugosidades que ha dejado la fresa de recorte1 y alisarlos.
• Véase también: Rascado canto
43.
Rascado cola
Permite retirar el exceso de cola para eliminar eventuales rebabas y limpiar el lado rebordeado.
• Véase también: Rascado cola
1 Acabado o emparejamiento de los márgenes de algo (por ej.: emparejar un borde aplicado a la pieza eliminando
sus partes excedentes).
02/02/2016
361
Capítulo - Nociones de rebordeado - Tipos de elaboraciones programables
44.
Achaflanado
Permite redondear las aristas de la pieza rebordeada.
• Véase también: Redondeo del borde en aristas
45.
Revenido borde
Permite restablecer el color original del borde a través del calentamiento del lado rebordeado.
• Véase también: Calentamien. canto
46.
02/02/2016
362
Capítulo - Procedimientos de programación -
Procedimientos de programación
02/02/2016
363
Capítulo - Procedimientos de programación - Fases de programación
Fases de programación
A continuación se indica el procedimiento que se debe respetar para realizar un programa de elaboración1.
1. Crear un nuevo documento (Crear o abrir un documento).
2. Crear la pieza (Crear la pieza estándar; Crear las caras no estándar).
3. Diseñar la geometría utilizando los instrumentos necesarios para dibujar figuras planas y superficies. El
diseño se puede realizar de las siguientes maneras:
• Mediante la importación de ficheros creados con otros programas de aplicación2.
1 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
4 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
5 Indica el tipo de fichero, es decir de aplicación, al cual está asociado, formado por tres o cuatro caracteres
precedidos por un punto. Por ejemplo, la extensión .txt indica un fichero de solo texto que se puede leer con cualquier
Editor de texto.
6 Acrónimo de International Standardization Organization (Organismo Internacional de Estandarización que
determina los estándares tecnológicos e industriales). Formato de fichero que contiene el lenguaje de programación
de la máquina de control numérico.
02/02/2016
364
Capítulo - Procedimientos de programación - Crear la pieza estándar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
365
Capítulo - Procedimientos de programación - Crear la pieza estándar
Dibujando dos figuras planas, es posible crear dos piezas: una que representa el molde de la pieza
terminada (ref. A) y la otra que representa el molde de la pieza en bruto (ref. B).
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
366
Capítulo - Procedimientos de programación - Crear las caras no estándar
2. Seleccionar el dibujo.
02/02/2016
367
Capítulo - Procedimientos de programación - Crear las caras no estándar
3. Hacer clic en el pulsador del área de mandos, rellenar los campos de datos en el área de los
parámetros1 correspondiente y confirmar.
Temas relacionados
• Cara custom
• Las caras no estándar de la pieza
1 Parte del área datos con las fichas para la gestión de los parámetros geométricos y tecnológicos.
02/02/2016
368
Capítulo - Procedimientos de programación - Aplicación de las secuencias
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
369
Capítulo - Procedimientos de programación - Aplicación de las secuencias
Temas relacionados
• Catalogación Secuencias
02/02/2016
370
Capítulo - Procedimientos de programación - Parametrizar el programa
Parametrizar el programa
La parametrización del programa consiste en ingresar las variables predefinidas (por ej.: LPX; LPY, etc.), las
variables creadas y los parámetros de sistema en cualquier campo del área de datos de las geometrías o de las
elaboraciones. De esta manera, se obtiene un programa parametrizado.
Cada programa puede ser parametrizado en modo completo o parcial, según el resultado que se desea obtener.
Si las variables se ingresan solo en algunos campos de datos, se obtiene un programa parametrizado en modo
parcial.
Cuando se utilizan variables para que todas las geometrías resulten paramétricas, no es posible realizar
modificaciones utilizando los instrumentos de la barra de opciones CAD1 sin perder los valores paramétricos.
El círculo adyacente al campo de datos (figura 48) indica que el cuadro de texto es paramétrico. Haciendo clic en
el círculo, se muestra el valor de la variable o de la expresión.
1 Barra que contiene los instrumentos opcionales, de soporte para el dibujo, como por ejemplo: los mandos para
girar, modificar las dimensiones del dibujo, etc.
2 Lista de mandos a seleccionar con el ratón, los cuales despliegan un submenú, es decir una lista de opciones que
permiten efectuar determinadas operaciones o funciones.
02/02/2016
371
Capítulo - Procedimientos de programación - Parametrizar el programa
48.
02/02/2016
372
Capítulo - Procedimientos de programación - Aplicación de las elaboraciones automáticas
Para asignar automáticamente las elaboraciones a las geometrías creadas, hacer clic1 en el pulsador y en
Temas relacionados
• Ejemplos de elaboraciones automáticas
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
02/02/2016
373
Capítulo - Procedimientos de programación - Aplicación de las macros
Temas relacionados
• Macro
• Catalogación Macro
02/02/2016
374
Capítulo - Procedimientos de programación - Simulación de la elaboración
Simulación de la elaboración
Para efectuar simulaciones en el entorno Cad / Cam, abrir el simulador haciendo clic en el pulsador y
ejecutar el siguiente procedimiento:
1. Seleccionar la elaboración en la lista de árbol Timeline elaboraciones.
Durante la simulación, es posible pasar a un paso siguiente o anterior utilizando los pulsadores .
Temas relacionados
• Ficha Simulación de elaboración
02/02/2016
375
Capítulo - Procedimientos de programación - Crear un artículo para el entorno bNest desde un documento
En el entorno bNest se completa la tabla de los artículos1 con el nuevo artículo2 que toma el nombre del
documento guardado.
Temas relacionados
• Tabla de archivo Artículos
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
02/02/2016
376
Capítulo - Gestión de la multipieza -
Gestión de la multipieza
Descripción
La multipieza permite programar las elaboraciones aplicables a varias piezas, guardándolas dentro de un
documento1 aparte.
En este caso, el fichero ISO2 generado para ejecutar será uno solo y las piezas presentes en el programa se
deberán cargar todas en el plano de trabajo para ser elaboradas juntas.
Temas relacionados
• Pieza
• Gestión de las variables
• Procedimientos de programación
02/02/2016
377
Capítulo - Gestión de la multipieza - Cómo diseñar un documento
2. Crear la pieza y controlar que el icono1 de la bombilla adyacente sea amarillo , para poderla simular y
elaborar.
7. Hacer clic en el icono de la ficha Pieza para generar las copias de la pieza.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
378
Capítulo - Gestión de la multipieza - Cómo diseñar un documento
8. Seleccionar las piezas de la lista de árbol2 y proceder con su posicionamiento, interviniendo en los datos de
la ficha Ejecución. Para la descripción de los campos de datos, véase Ejecución.
2. Crear las piezas y controlar que el icono de la bombilla adyacente sea amarillo , para poderlas simular y
elaborar.
Para crear las piezas, es posible crear geometrías, seleccionarlas y utilizar el mando3 Piezas de las
geometrías del acabado del menú de contexto4 (véase Mandos de los menús de contexto).
3. Dibujar las piezas, ejemplo 3.
En este caso, la función multipieza se activa automáticamente (casilla Habilitar modalidad multipanel
marcada5).
Las piezas creadas en este entorno se posicionan una al lado de la otra.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
3 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
4 Lista de opciones que aparece en la pantalla presionando la tecla derecha del ratón en un área del programa de
aplicación. Los mandos del menú varían de acuerdo con el contexto visualizado o seleccionado.
5 Hacer clic en una casilla para marcarla y habilitar su función.
02/02/2016
379
Capítulo - Gestión de la multipieza - Cómo diseñar un documento
Para crear copias de una o varias piezas, intervenir en el icono de cada pieza.
02/02/2016
380
Capítulo - Gestión de la multipieza - Cómo diseñar un documento
7. Seleccionar cada pieza de la lista de árbol e intervenir en los datos de la ficha Ejecución para desplazarla y
posicionarla en el origen deseado.
Para la descripción de los campos de datos, véase Ejecución.
02/02/2016
381
Capítulo - Gestión de la multipieza - Cómo diseñar un documento
• Para insertar la misma elaboración, por ejemplo: un fresado, aplicable a todas las geometrías de cada pieza,
seleccionar la elaboración y marcar todas las geometrías de la lista de árbol.
• Para insertar elaboraciones diferentes, seleccionar cada una de las caras con el pulsador y aplicar la
elaboración.
02/02/2016
382
Capítulo - Gestión de la multipieza - Nociones para parametrización
Por ejemplo
Lo mismo es válido para todos los parámetros de las geometrías y de las elaboraciones que pueden utilizarse en
todos los casos, lo importante es que estén seguidos por el nombre de la pieza de referencia (por ej.: P1001, para
los parámetros para relacionar con la pieza 1).
02/02/2016
383
Capítulo - Gestión de la multipieza - Simulación de la multipieza
Simulación de la multipieza
El documento creado con la función de multipieza comprende las elaboraciones de todas las piezas en un único
fichero, por ende, la simulación en el entorno Cad / Cam comprende todas las piezas programadas.
Las optimizaciones a nivel de CAM se realizarán, considerando todas las elaboraciones aplicadas a todas las
piezas, para reducir al mínimo posible el tiempo empleado por la máquina.
02/02/2016
384
Dibujar geometrías
Temas relacionados
• Ficha Avanzadas para las geometrías
• Instrumentos para dibujar
• Gestión de las vistas
• Modalidad de visualización de los objetos
• Nociones de dibujo
02/02/2016
385
Dibujar figuras planas
Punto
Línea
Arco
Polilínea
FreeForm
Rectángulo
Círculo
Elipse
Polígono
02/02/2016
386
Texto lineal
Véase Texto lineal-Texto en recorrido .
Texto en recorrido
Véase Texto lineal-Texto en recorrido .
Temas relacionados
• Ficha Avanzadas para las geometrías
• Instrumentos para dibujar
• Gestión de las vistas
• Modalidad de visualización de los objetos
• Nociones de dibujo
02/02/2016
387
Capítulo - - Punto
Punto
Descripción
Insertar el punto inicial.
Para crear el punto, hacer clic1 directamente en el área de dibujo2, o bien, ingresar sus coordenadas interviniendo
en los campos correspondientes del área datos3.
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras planas
Lista de secciones
• Coordenadas
• Propiedades
• Repeticiones
• Datos CAM
Coordenadas
X
X1
Y
Y1
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
3 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
388
Capítulo - - Punto
Z
Z1
02/02/2016
389
Capítulo - - Línea
Línea
Descripción
Traza un único segmento lineal con sólo dos vértices: punto inicial y punto final.
Para modificar los dos puntos de la línea, o bien, para trazar una línea de una longitud y orientación
determinadas, intervenir en los campos correspondientes del área datos1.
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras planas
2. Hacer clic en el punto donde se desea iniciar la línea. Para definir el tipo de coordenadas, utilizar los
instrumentos correspondientes presentes en el área datos.
3. Hacer clic en el punto donde se desea terminar la línea.
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
390
Capítulo - - Línea
Lista de secciones
• Punto inicial
• Punto final
• Propiedades
• Repeticiones
• Datos CAM
Punto inicial
X
X1
Y
Y1
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
2 Barra larga ubicada en la parte inferior de la aplicación que muestra la información correspondiente al entorno
activo.
02/02/2016
391
Capítulo - - Línea
Z
Z1
Punto final
Tipo de coordenadas
MOD
Absolutas
Muestra las coordenadas absolutas.
Polares
Muestra las coordenadas polares: longitud y ángulos.
Relativas
Muestra las coordenadas relativas: longitud desde el punto inicial.
X
X2
Y
Y2
Z
Z2
02/02/2016
392
Capítulo - - Línea
Distancia a lo largo de X
DX2
Distancia desde la cota x del punto inicial de la línea, para establecer el punto x final.
Distancia a lo largo de Y
DY2
Distancia desde la cota y del punto inicial de la línea, para establecer el punto y final.
Distancia a lo largo de Z
DZ2
Distancia desde la cota z del punto inicial de la línea, para establecer el punto z final.
Longitud
L
Ángulo de rotación
A
Rotación de la línea en el plano de creación1 xy, partiendo desde el punto inicial. Ingresar el ángulo deseado.
Ángulo de elevación
PHI
Inclinación de la línea con respecto al plano de creación xy; es decir, rotación en el plano zx. Ingresar el ángulo
deseado.
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
393
Capítulo - - Arco
Arco
Descripción
Traza un único segmento curvo con sólo dos vértices: punto inicial y punto final.
Para modificar los dos puntos, o bien, para trazar un arco que posea determinadas características, intervenir en
los campos correspondientes del área datos1.
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras planas
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
5 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
394
Capítulo - - Arco
Lista de secciones
• Parámetros generales
• Punto inicial
• Punto secundario
• Centro
• Punto final
• Radio
• Propiedades
• Repeticiones
• Datos CAM
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
2 Barra larga ubicada en la parte inferior de la aplicación que muestra la información correspondiente al entorno
activo.
02/02/2016
395
Capítulo - - Arco
Parámetros generales
Tipo de arco
TYP
3 Puntos
Crea un arco que pasa por tres puntos.
2 Puntos + Radio
Crea un arco utilizando como datos de referencia el radio y las coordenadas de su punto inicial y final.
2 Puntos + Centro
Crea un arco utilizando como datos de referencia las coordenadas del centro del arco y de su punto inicial y
final.
Punto inicial
X
X1
Y
Y1
Z
Z1
02/02/2016
396
Capítulo - - Arco
Punto secundario
X
X2
Y
Y2
Z
Z2
Centro
X
CX
Y
CY
Z
CZ
Punto final
X
X3
02/02/2016
397
Capítulo - - Arco
Y
Y3
Z
Z3
Pequeño\grande
SOL
Pequeño
Arco de radio menor.
Grande
Arco de radio mayor.
Radio
Radio
R
Solución
ALG
Soluciones aplicables al arco, según los datos configurados. Seleccione una entre las opciones disponibles.
02/02/2016
398
Capítulo - - Arco
02/02/2016
399
Capítulo - - Polilínea
Polilínea
Descripción
Crea una figura formada por segmentos curvos o rectos consecutivos, conectados entre sí por los extremos.
Dicho instrumento es sumamente útil para dibujar arcos tangentes en el entorno de un trazado.
Para generar el trazado, intervenir en los campos correspondientes del área datos1.
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras planas
Procedimientos asociados
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
5 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
400
Capítulo - - Polilínea
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
401
Capítulo - - Polilínea
Lista de secciones
• Configuración
• Punto inicial
• Punto
• Tercer punto
• Coordenadas polares
• Propiedades
• Repeticiones
• Datos CAM
Configuración
Tipo de elemento
PET
Línea
Crea un segmento lineal partiendo de las coordenadas absolutas.
Arco tangente
Crea un arco que pasa por tres puntos, tangente y consecutivo con respecto al segmento que lo precede.
• Un arco se denomina tangente a una línea cuando su radio es perpendicular a la línea y pasa por el
punto final de la misma. No hay un vértice (arista) en el punto en común, sino una continuidad.
02/02/2016
402
Capítulo - - Polilínea
• Un arco es tangente a otro arco cuando ambos tienen un punto en común y los radios se
encuentran en la misma recta que pasa por dicho punto. No hay un vértice (arista) en el punto en
común, sino una continuidad.
Modalidad de racor
MODRAC
Permite seleccionar el tipo de unión para unir las dos elementos consecutivos no tangentes: curva o lineal.
Radio del arco usado para redondear los dos elementos consecutivos no tangentes, en caso de que se haya
Cierre de la polilínea
PE
Abierta
Crea un trazado abierto.
02/02/2016
403
Capítulo - - Polilínea
Cerrada
Crea un trazado cerrado.
Punto inicial
X
X1
Y
Y1
Z
Z1
Punto
X
X2
Y
Y2
Z
Z2
02/02/2016
404
Capítulo - - Polilínea
Tercer punto
X
X3
Y
Y3
Z
Z3
Coordenadas polares
Longitud
L
Ángulo de rotación
A
Rotación de la línea en el plano de creación1 xy, partiendo desde el punto inicial. Ingresar el ángulo deseado.
Ángulo de elevación
PHI
Inclinación de la línea con respecto al plano de creación xy; es decir, rotación en el plano zx. Ingresar el ángulo
deseado.
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
405
Capítulo - - FreeForm
FreeForm
Descripción
Crear trazados a mano alzada (de forma libre).
Para generar el trazado, intervenir en los campos correspondientes del área datos1.
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras planas
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
5 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
7 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
8 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
406
Capítulo - - FreeForm
5. Hacer clic en el punto donde se desea terminar la FreeForm. Para cerrarla, hacer clic en el pulsador .
6. Hacer clic en el pulsador Cancelar para cerrar la ficha FreeForm.
Lista de secciones
• Parámetros generales
• Punto
• Propiedades
• Repeticiones
• Datos CAM
Parámetros generales
Tipo de FreeForm
ST
02/02/2016
407
Capítulo - - FreeForm
Interpolante
Crea un trazado insertando puntos de modificación (o puntos de adaptación).
Este mando1 es útil para crear curvas de forma irregular, como por ejemplo, las utilizadas para dibujar las
líneas de contorno alrededor de un objeto. Ver figura 50.
50. Trazado interpolante
A. Puntos de adaptación
Aproximante
Crea un trazado curvo insertando puntos de control que forman el borde utilizado por el sistema para definir
las curvas. Ver figura 51.
51. Trazado aproximante
A. Puntos de control
Cierre de la FreeForm
SE
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
408
Capítulo - - FreeForm
Abierta
Crea un trazado abierto.
Cerrada
Crea un trazado cerrado.
Tolerancia cordal
TOLL
Tolerancia para definir la precisión de las curvas de las FreeForm creadas. El valor que debe ingresarse respecta
la altura que debe tener la cuerda para que el arco resulte más o menos preciso.
52. Altura cuerda (h)
Punto
X
X
Y
Y
Z
Z
02/02/2016
409
Capítulo - - Rectángulo
Rectángulo
Descripción
Crear un paralelogramo: cuadrado, rectángulo o rombo.
Para modificar el objeto, intervenir en los campos correspondientes del área datos1.
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras planas
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
410
Capítulo - - Rectángulo
Lista de secciones
• Punto inicial
• Base y altura
• Parámetros avanzados
• Propiedades
• Punto de inicio del recorrido
• Repeticiones
• Datos CAM
Punto inicial
X inicial
X1
Y inicial
Y1
02/02/2016
411
Capítulo - - Rectángulo
Z inicial
Z1
Base y altura
Base
W
Altura
H
Parámetros avanzados
Rotación
R
Rotación del rectángulo en el plano de creación1 xy, partiendo desde el punto inicial. Ingresar el ángulo deseado.
Tipo chaflán
CT
Ningún chaflán
No ingresa ningún tipo de achaflanado.
Chaflán circular
Ingresa un achaflanado en forma de arco.
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
412
Capítulo - - Rectángulo
Chaflán lineal
Ingresa un achaflanado en forma lineal.
Chaflanes diversificados
CS
Habilita (casilla marcada1) o deshabilita la elección del tipo de chaflán para cada arista del rectángulo.
Tipo de chaflán 1
CT1
Permite seleccionar el tipo de chaflán para aplicar a la primera arista del rectángulo.
Dato visible solo si se ha marcado la casilla Chaflanes diversificados.
Para la descripción de las opciones, véase Tipo chaflán.
Tipo de chaflán 2
CT2
Permite seleccionar el tipo de chaflán para aplicar a la segunda arista del rectángulo.
Dato visible solo si se ha marcado la casilla Chaflanes diversificados.
Para la descripción de las opciones, véase Tipo chaflán.
Tipo de chaflán 3
CT3
Permite seleccionar el tipo de chaflán para aplicar a la tercera arista del rectángulo.
Dato visible solo si se ha marcado la casilla Chaflanes diversificados.
Para la descripción de las opciones, véase Tipo chaflán.
Tipo de chaflán 4
CT4
Permite seleccionar el tipo de chaflán para aplicar a la cuarta arista del rectángulo.
Dato visible solo si se ha marcado la casilla Chaflanes diversificados.
Para la descripción de las opciones, véase Tipo chaflán.
02/02/2016
413
Capítulo - - Rectángulo
02/02/2016
414
Capítulo - - Círculo
Círculo
Descripción
Crear un círculo.
Para modificar el círculo, intervenir en los campos correspondientes del área datos1.
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras planas
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
5 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
415
Capítulo - - Círculo
Lista de secciones
• Parámetros generales
• Punto inicial
• Punto secundario
• Punto final
• Centro
• Dimensiones
• Propiedades
• Punto de inicio del recorrido
• Repeticiones
• Datos CAM
Parámetros generales
Tipo de círculo
TYP
02/02/2016
416
Capítulo - - Círculo
Punto inicial
X
X1
Y
Y1
Z
Z1
Punto secundario
X
X2
02/02/2016
417
Capítulo - - Círculo
Y
Y2
Z
Z2
Punto final
X
X3
Y
Y3
Z
Z3
Centro
X
CX
Y
CY
02/02/2016
418
Capítulo - - Círculo
Z
CZ
Dimensiones
Radio
R
Diámetro
D
Posición centro
ALG
Posición del centro del círculo con respecto a los dos puntos de creación.
Seleccionar una entre las dos opciones disponibles.
Pos. 0
Desplaza el centro del círculo por debajo de la línea que pasa por los dos puntos de creación.
Pos. 1
Desplaza el centro del círculo por encima de la línea que pasa por los dos puntos de creación.
02/02/2016
419
Capítulo - - Elipse
Elipse
Descripción
Crear una elipse.
Para modificar la elipse, intervenir en los campos correspondientes del área datos1.
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras planas
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
5 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
420
Capítulo - - Elipse
Lista de secciones
• Parámetros generales
• Punto de dimensiones inicial
• Punto central
• Punto de dimensiones final
• Longitud de los semiejes
• Propiedades
• Punto de inicio del recorrido
• Repeticiones
• Datos CAM
Parámetros generales
Tipo de elipse
ELT
02/02/2016
421
Capítulo - - Elipse
Rotación
R
X inicial
X1
Y inicial
Y1
Z inicial
Z1
Punto central
X central
CX
Y central
CY
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
422
Capítulo - - Elipse
Z central
CZ
X final
X2
Y final
Y2
Z final
Z2
Semieje 1
R1
Semieje de la elipse en posición horizontal, en el plano de creación. En caso del plano xy, es a lo largo del eje x.
Semieje 2
R2
Semieje de la elipse en posición vertical, en el plano de creación. En caso del plano xy, es a lo largo del eje y.
02/02/2016
423
Capítulo - - Polígono
Polígono
Descripción
Crea un polígono regular (triángulo equilátero, rombo, pentágono, hexágono, etc.) y estrellado, dentro del círculo
de creación (inscripto) o fuera del mismo (circunscrito).
La forma y el tamaño del polígono varían en función de la cantidad de lados y del radio de la circunferencia de
creación.
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras planas
3. Seleccionar cómo construir el polígono, haciendo clic en uno de los dos instrumentos del campo de datos
Tipo de construcción.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
424
Capítulo - - Polígono
4. Insertar el punto central del polígono, haciendo clic en el área de dibujo1. Arrastrar el cursor2 para crear el
polígono.
Lista de secciones
• Parámetros generales
• Punto central
• Dimensiones
• Parámetros avanzados
• Propiedades
• Punto de inicio del recorrido
• Repeticiones
• Datos CAM
Parámetros generales
Tipo de polígono
TYP
Regular
Crea un polígono regular: triángulo equilátero, pentágono, hexágono, etc.
2 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
425
Capítulo - - Polígono
Estrella
Crea un polígono estrellado.
Tipo de construcción
POT
Permite seleccionar el tipo de creación para definir las dimensiones del polígono.
Rotación
R
Ángulo de rotación del polígono en el plano de creación1 xy, partiendo del punto central.
53. Polígono regular
Número de lados
NS
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
426
Capítulo - - Polígono
Punto central
X central
CX
Y central
CY
Z central
CZ
Dimensiones
Radio
R1
02/02/2016
427
Capítulo - - Polígono
r1. Radio
a. Radio interno (apotema)
Radio interno
R2
02/02/2016
428
Capítulo - - Polígono
Parámetros avanzados
Rotación
R
Rotación del polígono en el plano de creación xy, partiendo desde el punto inicial. Ingresar el ángulo deseado.
Tipo chaflán
CT
Ningún chaflán
No ingresa ningún tipo de achaflanado.
02/02/2016
429
Capítulo - - Polígono
Chaflán circular
Ingresa un achaflanado en forma de arco.
Chaflán lineal
Ingresa un achaflanado en forma lineal.
02/02/2016
430
Capítulo - - Texto lineal-Texto en recorrido
Texto lineal
Crea un objeto tipo texto. Para modificarlo, intervenir en los campos correspondientes del área datos1.
El texto creado puede ser convertido en trazado de tipo polilíneas, utilizando el mando2 correspondiente de la
barra de opciones CAD3.
Texto en recorrido
Crea un objeto tipo texto, distribuyéndolo en el recorrido seleccionado en el área del dibujo.
Para modificarlo, intervenir en los campos correspondientes del área datos.
Temas relacionados
• Instrumentos de la barra de dibujo
Lista de secciones
• Parámetros de posición
• Parámetros generales
• Parámetros avanzados
• Propiedades
• Repeticiones
• Datos CAM
Parámetros de posición
Recorrido
PAT
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 Barra que contiene los instrumentos opcionales, de soporte para el dibujo, como por ejemplo: los mandos para
girar, modificar las dimensiones del dibujo, etc.
02/02/2016
431
Capítulo - - Texto lineal-Texto en recorrido
X
X
Y
Y
Z
Z
Parámetros generales
Texto
TXT
Carácter
FNT
Altura
HEI
Negrita
WEI
Permite aplicar el estilo "negrita", para resaltar más la palabra. Seleccionar una de las siguientes opciones:
1: texto normal.
02/02/2016
432
Capítulo - - Texto lineal-Texto en recorrido
2: texto en negrita.
Cursiva
STY
Parámetros avanzados
Alineación
ALN
Permite definir el tipo de alineación de la línea de texto en correspondencia del punto inicial y de los márgenes del
trazado.
• Básicamente, el texto lineal se proyecta de izquierda a derecha, parte de las coordenadas de su punto inicial
y se extiende hacia la derecha.
• Básicamente, el texto en recorrido horario parte del margen izquierdo y se proyecta a lo largo del borde, de
izquierda a derecha.
Izquierda
El margen izquierdo o derecho del texto horizontal está alineado con el punto inicial o con el margen
izquierdo del trazado (solo para trazados creados en sentido horario) y se proyecta de izquierda a derecha.
Ver figura 56.
56. Alineaciones a la izquierda
02/02/2016
433
Capítulo - - Texto lineal-Texto en recorrido
A. Cuatro textos lineales alineados, referidos a todos los tipos de direcciones: normal, abajo, arriba e
invertido.
B. Dos textos en recorrido, referidos a las dos direcciones: arriba y abajo.
Centrado
Texto alineado en el centro.
El texto se coloca en el centro del punto inicial o en el centro del trazado. Ver figura 57.
57. Alineación central
Derecha
El margen izquierdo o derecho del texto está alineado con el punto inicial o con el margen derecho del
trazado (solo para trazados creados en sentido horario) y se proyecta de derecha a izquierda. Ver figura 58.
58. Alineaciones a la derecha
A. Cuatro textos lineales alineados, referidos a todos los tipos de direcciones: normal, abajo, invertido y
arriba.
B. Dos textos en recorrido, referidos a las dos direcciones: arriba y abajo.
02/02/2016
434
Capítulo - - Texto lineal-Texto en recorrido
Estirado
Texto alargado, extendido a lo largo de todo el recorrido seleccionado.
Adaptado
Muestra el texto con formato, seleccionando la opción Estirado o la opción Justificado, en la condición
normal, es decir, de partida.
Justificado
Alinea el texto de manera uniforme en ambos márgenes del trazado.
Dirección
DIR
0
Texto horizontal recto.
1
Texto vertical hacia abajo; es decir, debajo del punto inicial o en el borde interno del trazado.
2
Texto horizontal invertido.
3
Texto vertical hacia arriba; es decir, sobre el punto inicial o en el borde externo del trazado.
Espaciado
DST
Permite alejar o acercar los caracteres del texto: un valor positivo los aleja; un valor negativo los acerca.
Precisión
PRC
02/02/2016
435
Capítulo - - Texto lineal-Texto en recorrido
02/02/2016
436
Capítulo - - Ficha Avanzadas para las geometrías
Lista de secciones
• Propiedades
• Punto de inicio del recorrido
• Repeticiones
• Datos CAM
Propiedades
Nombre de la geometría
NMC
Cara y aristas
FCRN
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
4 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
5 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
437
Capítulo - - Ficha Avanzadas para las geometrías
Permite seleccionar la cara de la pieza en la cual dibujar y la arista de referencia. Hacer clic1 en el gráfico para
seleccionar la cara y la arista correspondiente.
Ejecutar geometría
EXE
Layer
LAY
Inversión construcción
INVD
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
438
Capítulo - - Ficha Avanzadas para las geometrías
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico.
Posición de la herramienta con respecto a la trayectoria de trabajo. Seleccionar la opción deseada entre las
presentes en el menú desplegable1.
Central
Posiciona el eje de la herramienta en el centro de la trayectoria.
• Ver la referencia A, figura 59.
Izquierda
Posiciona el eje de la herramienta a la izquierda de la trayectoria.
• Ver la referencia C, figura 59.
Derecha
Posiciona el eje de la herramienta a la derecha de la trayectoria.
• Ver la referencia B, figura 59.
59. Ejemplos de corrección
A. Central
B. Derecha
C. Izquierda
Interna
Posiciona el eje de la herramienta dentro del perfil cerrado.
• Ver la referencia A, figura 60.
Externa
Posiciona el eje de la herramienta fuera del perfil cerrado.
• Ver la referencia B, figura 60.
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
439
Capítulo - - Ficha Avanzadas para las geometrías
A. Interna
B. Externa
X
SPX
Muestra la cota x del punto inicial de la elaboración. Las modificaciones son posibles solo interviniendo en el área
de dibujo1.
Y
SPY
Muestra la cota y del punto inicial de la elaboración. Las modificaciones son posibles solo interviniendo en el área
de dibujo.
Z
SPZ
Muestra la cota z del punto inicial de la elaboración. Las modificaciones son posibles solo interviniendo en el área
de dibujo.
DINC
DINC
02/02/2016
440
Capítulo - - Ficha Avanzadas para las geometrías
Repeticiones
Tipo de repetición
REPT
Lineal
Permite realizar una serie de repeticiones a lo largo del eje de creación.
Circular
Permite realizar una serie de repeticiones circulares radiales y no radiales.
• Ver figura 61.
61. Repeticiones
Las figuras azules son las de partida. El punto rojo es el centro de rotación.
A. Repetición radial.
B. Repetición no radial.
Número de repeticiones
REPN
Cantidad de repeticiones.
Offset X
REPOFX
02/02/2016
441
Capítulo - - Ficha Avanzadas para las geometrías
• Para las repeticiones de tipo lineal: entreeje1 en x que define la distancia entre una geometría y la siguiente.
Ver figura 62.
• Para las repeticiones de tipo circular: coordenada x del centro de rotación de la circunferencia alrededor de la
cual realizar la repetición de las geometrías. Ver figura 62.
62. Repeticiones
Las figuras azules son las de partida. El offset xy se refiere al punto inicial de la geometría de partida.
A. Repetición lineal.
B. Repetición circular.
Offset Y
REPOFY
Ángulo
REPANG
02/02/2016
442
Capítulo - - Ficha Avanzadas para las geometrías
A. Repetición radial.
B. Repetición no radial.
Datos CAM
Velocidad de trabajo
FD
Velocidad de rotación
SP
Reposicionamiento
MVT
Permite indicar si el elemento geométrico debe ser elaborado (casilla deshabilitada) o si debe ser considerado
como trayectoria para el posicionamiento de la herramienta (casilla habilitada1).
02/02/2016
443
Dibujar figuras tridimensionales
Extrusión
Extrusión en el recorrido
Revolución
Superficie 4 secciones
Superficie 2 secciones
02/02/2016
444
Superficie glow
Solidificar
Operaciones booleanas
Temas relacionados
• Ficha Avanzadas para las geometrías
• Instrumentos para dibujar
• Gestión de las vistas
• Modalidad de visualización de los objetos
• Nociones de dibujo
02/02/2016
445
Capítulo - - Extrusión
Extrusión
Descripción
Crea una superficie agregando una altura determinada a una figura geométrica cerrada o abierta. La figura
determina la base del objeto que es extrudido perpendicularmente al plano de creación1.
En función del tipo de modalidad seleccionada, este mando2 permite crear diferentes tipos de superficies
abiertas o cerradas (cilindro, cubo, prisma, etc.).
64. Superficies3 para extrusiones
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras tridimensionales
Procedimientos asociados
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 Figuras de un espacio tridimensional que representan una estructura delgada abierta o cerrada.
02/02/2016
446
Capítulo - - Extrusión
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
5 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
447
Capítulo - - Extrusión
5. Intervenir en los pulsadores correspondientes del área datos para cerrar o abrir la superficie.
Para especificar las dimensiones y la altura de la superficie, utilizar los campos correspondientes del
área datos.
Lista de secciones
• Parámetros generales
• Modalidad
• Propiedades
• Repeticiones
• Datos CAM
02/02/2016
448
Capítulo - - Extrusión
Parámetros generales
Altura
H
Ángulo
A
Ángulo de inclinación de los lados de la figura tridimensional, calculado partiendo de la recta perpendicular a la
superficie de creación.
Rotación
R
Ángulo de rotación del lado superior de la figura tridimensional con respecto a la superficie de creación para
generar una torsión.
Modalidad
Apertura
OB
Permite seleccionar si crear una figura tridimensional, cerrada o abierta, arriba, abajo o en ambos lados.
Abierto
Figura tridimensional1 abierta: sin cara superior e inferior. En este caso, se crea una superficie abierta.
Cerrado
02/02/2016
449
Capítulo - - Extrusión
Precisión
PR
Índice para definir la precisión de la figura tridimensional creada. Valores menores a 1.000 permiten que el objeto
resulte más preciso.
1 Figura tridimensional compuesta por tantas superficies como para crear un objeto completamente cerrado y vacío
(por ejemplo: un cubo).
02/02/2016
450
Capítulo - - Extrusión en el recorrido
Extrusión en el recorrido
Descripción
Crea una superficie mediante el extrudido de una figura geométrica cerrada o abierta a lo largo de un trazado.
En función del tipo de geometría creada, abierta o cerrada, este mando1 permite crear superficies abiertas o
cerradas (cilindro, cubo, prisma, etc.).
65. Ejemplo de superficies para extrusiones en el recorrido
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras tridimensionales
Procedimientos asociados
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
451
Capítulo - - Extrusión en el recorrido
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
5 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
452
Capítulo - - Extrusión en el recorrido
6. Ingresar la geometría del recorrido en el campo Recorrido de extrusión del área datos.
Lista de secciones
• Selección geometrías
• Modalidad de extrusión
• Propiedades
• Repeticiones
• Datos CAM
02/02/2016
453
Capítulo - - Extrusión en el recorrido
Selección geometrías
66.
Construcción de una extrusión en el recorrido
Permite seleccionar la figura geométrica cerrada (ref. A, figura 66) o abierta para aplicar al trazado y, por lo tanto,
para extrudir.
Recorrido de extrusión
PE
Permite seleccionar el trazado en el cual aplicar la figura geométrica para extrudir (ref. B, figura 66).
Modalidad de extrusión
Rotación
R
Ángulo de rotación del lado superior de la figura tridimensional con respecto a la superficie de creación para
generar una torsión.
02/02/2016
454
Capítulo - - Extrusión en el recorrido
Precisión
PR
Índice para definir la precisión de la figura tridimensional creada. Valores menores a 1.000 permiten que el objeto
resulte más preciso.
02/02/2016
455
Capítulo - - Revolución
Revolución
Descripción
Crea una superficie girando una figura geométrica cerrada o abierta alrededor de un eje.
En función del tipo de modalidad seleccionada, este mando1 permite crear diferentes tipologías de objetos:
cilindro, cono, tronco de cono, esfera, toro, etc.
67. Ejemplo de superficies cerradas creadas desde revoluciones
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras tridimensionales
Procedimientos asociados
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
456
Capítulo - - Revolución
3. Dibujar la geometría que representa el eje alrededor del cual se hace girar la geometría.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
5 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
457
Capítulo - - Revolución
Lista de secciones
• Selección geometrías
• Modalidad
• Propiedades
• Repeticiones
• Datos CAM
02/02/2016
458
Capítulo - - Revolución
Selección geometrías
Permite seleccionar el perfil cerrado (ref. A, figura 68) para girar alrededor del eje de revolución.
Eje de revolución
AR
Permite seleccionar el eje (ref. B, figura 68) alrededor del cual girar el perfil cerrado.
Modalidad
Precisión
PR
Índice para definir la precisión de la figura tridimensional creada. Valores menores a 1.000 permiten que el objeto
resulte más preciso.
02/02/2016
459
Capítulo - - Revolución
Ángulo de revolución
R
Permite definir los grados para girar el perfil alrededor del eje. Se aceptan solo valores positivos.
El sentido horario o antihorario de la rotación es determinado por la dirección de la geometría del eje de
revolución.
02/02/2016
460
Capítulo - - Superficie desde secciones
A. Secciones
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras tridimensionales
Procedimientos asociados
02/02/2016
461
Capítulo - - Superficie desde secciones
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
2 Barra que contiene los instrumentos opcionales, de soporte para el dibujo, como por ejemplo: los mandos para
girar, modificar las dimensiones del dibujo, etc.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
4 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
462
Capítulo - - Superficie desde secciones
Lista de secciones
• Selección secciones
• Modalidad
• Propiedades
• Repeticiones
• Datos CAM
Selección secciones
Secciones
SEC
Permite seleccionar los trazados abiertos (ref. A, figura 69) que contribuyen para crear las secciones2 de la
superficie para crear.
Los trazados abiertos que contribuyen a crear las secciones pueden ser más de dos. La forma de la superficie
final depende de la dirección de los trazados creados (flecha verde, figura 69).
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
02/02/2016
463
Capítulo - - Superficie desde secciones
Modalidad
Cierre de la superficie
SE
Abierta
Superficie abierta.
Cerrada
Superficie cerrada.
Precisión
PR
Índice para definir la precisión de la figura tridimensional creada. Valores menores a 1.000 permiten que el objeto
resulte más preciso.
Grado
DGR
Permite indicar el grado para calcular los puntos de curvatura de la superficie creada. Un grado mayor permite
crear curvas más amplias y suaves, por lo tanto, superficies más homogéneas.
De default1, se ingresa un valor en función de la cantidad de trazados unidos.
Por ejemplo: para unir 2 trazados, se ingresa el valor 1; para unir 3 trazados, se ingresa el valor 2; para unir 3 o
más trazados, se ingresa el valor 3. El valor para indicar no puede ser mayor que las geometrías seleccionadas
menos uno. Es decir, seleccionando cuatro geometrías, es posible indicar un grado igual a 1, 2 ó 3.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
464
Capítulo - - Superficie 4 secciones
Superficie 4 secciones
Descripción
Crea una superficie uniendo cuatro trazados abiertos, generados en cuatro planos diferentes o en un mismo
plano.
Los cuatro trazados deben representar el esqueleto de la superficie abierta y deben tener los vértices en común.
70. Ejemplo de superficies creadas a partir de varios trazados
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras tridimensionales
Lista de secciones
• Selección secciones
• Modalidad
• Propiedades
• Repeticiones
• Datos CAM
02/02/2016
465
Capítulo - - Superficie 4 secciones
Selección secciones
71. Construcción de la superficie
1. Primera sección
2. Segunda sección
3. Tercera sección
4. Cuarta sección
Primera sección
SEC1
Permite seleccionar el trazado abierto que contribuye a crear el primer lado de la superficie abierta.
• ver la referencia 1, figura 71.
Segunda sección
SEC2
Permite seleccionar el trazado abierto que contribuye a crear el segundo lado de la superficie abierta.
• ver la referencia 2, figura 71.
Tercera sección
SEC3
Permite seleccionar el trazado abierto que contribuye a crear el tercer lado de la superficie abierta.
• ver la referencia 3, figura 71.
Cuarta sección
SEC4
Permite seleccionar el trazado abierto que contribuye a crear el cuarto lado de la superficie abierta.
• ver la referencia 4, figura 71.
02/02/2016
466
Capítulo - - Superficie 4 secciones
Modalidad
Precisión
PR
Índice para definir la precisión de la figura tridimensional creada. Valores menores a 1.000 permiten que el objeto
resulte más preciso.
Rotación de la sección 1
R1
Rotación del primer lado de la superficie con respecto al plano de creación1. La rotación se aplica solo a los
segmentos curvos.
Ninguna rotación
Rotación deshabilitada.
En salida
Rotación del segmento curvo con respecto al plano de creación. En este caso, se crea una superficie
cóncava.
En entrada
Rotación del segmento curvo con respecto al plano de creación. En este caso, se crea una superficie
convexa.
Rotación de la sección 2
R2
Rotación del segundo lado de la superficie con respecto al plano de creación. La rotación se aplica solo a los
segmentos curvos.
Ninguna rotación
Rotación deshabilitada.
En salida
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
467
Capítulo - - Superficie 4 secciones
Rotación del segmento curvo con respecto al plano de creación. En este caso, se crea una superficie
cóncava.
En entrada
Rotación del segmento curvo con respecto al plano de creación. En este caso, se crea una superficie
convexa.
Rotación de la sección 3
R3
Rotación del tercer lado de la superficie con respecto al plano de creación. La rotación se aplica solo a los
segmentos curvos.
Ninguna rotación
Rotación deshabilitada.
En salida
Rotación del segmento curvo con respecto al plano de creación. En este caso, se crea una superficie
cóncava.
En entrada
Rotación del segmento curvo con respecto al plano de creación. En este caso, se crea una superficie
convexa.
Rotación de la sección 4
R4
Rotación del cuarto lado de la superficie con respecto al plano de creación. La rotación se aplica solo a los
segmentos curvos.
Ninguna rotación
Rotación deshabilitada.
En salida
Rotación del segmento curvo con respecto al plano de creación. En este caso, se crea una superficie
cóncava.
02/02/2016
468
Capítulo - - Superficie 4 secciones
En entrada
Rotación del segmento curvo con respecto al plano de creación. En este caso, se crea una superficie
convexa.
02/02/2016
469
Capítulo - - Superficie 2 secciones
Superficie 2 secciones
Descripción
Crea una superficie uniendo dos figuras geométricas cerradas o abiertas (que representan las secciones1 del
objeto), construidas en el mismo plano, o bien, en planos diferentes pero paralelos.
72. Ejemplo de superficies creadas a partir de varias figuras
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras tridimensionales
Procedimientos asociados
1 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
02/02/2016
470
Capítulo - - Superficie 2 secciones
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
5 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
471
Capítulo - - Superficie 2 secciones
6. Intervenir en los pulsadores correspondientes del área datos para cerrar o abrir la superficie.
02/02/2016
472
Capítulo - - Superficie 2 secciones
Lista de secciones
• Selección geometrías
• Modalidad
• Propiedades
• Repeticiones
• Datos CAM
Selección geometrías
73. Construcción de las superficies
Primera sección
PT1
02/02/2016
473
Capítulo - - Superficie 2 secciones
Segunda sección
PT2
Generación secciones
SM
Permite seleccionar si activar la creación automática o manual de la superficie partiendo de trazados abiertos de
referencia.
Selección secciones
SECS
Permite seleccionar los trazados abiertos de referencia para la superficie, si se ha seleccionado la opción
Selección manual de las secciones.
Modalidad
Apertura
OB
Permite seleccionar si crear una figura tridimensional, cerrada o abierta, arriba, abajo o en ambos lados.
Abierta
02/02/2016
474
Capítulo - - Superficie 2 secciones
Figura tridimensional1 abierta: sin cara superior e inferior. En este caso, se crea una superficie abierta.
Cerrada
Figura tridimensional cerrada. En este caso, se crea una superficie cerrada2.
Altura
H
Precisión
PR
Índice para definir la precisión de la figura tridimensional creada. Valores menores a 1.000 permiten que el objeto
resulte más preciso.
2 Figura tridimensional compuesta por tantas superficies como para crear un objeto completamente cerrado y vacío
(por ejemplo: un cubo).
02/02/2016
475
Capítulo - - Superficie 2 secciones y 1 recorrido abierto
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras tridimensionales
Procedimientos asociados
02/02/2016
476
Capítulo - - Superficie 2 secciones y 1 recorrido abierto
3. Seleccionar la cara de la pieza donde dibujar el trazado abierto que debe tocar ambas geometrías
cerradas.
02/02/2016
477
Capítulo - - Superficie 2 secciones y 1 recorrido abierto
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
478
Capítulo - - Superficie 2 secciones y 1 recorrido abierto
8. Intervenir en los pulsadores correspondientes del área datos1 para cerrar o abrir la superficie.
Lista de secciones
• Selección geometrías
• Modalidad
• Propiedades
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
479
Capítulo - - Superficie 2 secciones y 1 recorrido abierto
• Repeticiones
• Datos CAM
Selección geometrías
75. Ejemplo de superficie
Construcción de una superficie mediante geometrías dibujadas en varios planos.
A. Primera sección
B. Segunda sección
C. Geometría del recorrido
Primera sección
PLT1
Segunda sección
PLT2
Permite seleccionar el trazado abierto que representa la altura de la figura tridimensional para crear.
• Véase la referencia C, figura 75.
02/02/2016
480
Capítulo - - Superficie 2 secciones y 1 recorrido abierto
Si las geometrías se dibujan en planos de creación diferentes, el trazado debe tocar ambas figuras geométricas
cerradas.
Modalidad
Apertura
OB
Permite seleccionar si crear una figura tridimensional, cerrada o abierta, arriba, abajo o en ambos lados.
Abierta
Figura tridimensional1 abierta: sin cara superior e inferior. En este caso, se crea una superficie abierta.
Cerrada
Figura tridimensional cerrada. En este caso, se crea una superficie cerrada2.
Precisión
PR
Índice para definir la precisión de la figura tridimensional creada. Valores menores a 1.000 permiten que el objeto
resulte más preciso.
2 Figura tridimensional compuesta por tantas superficies como para crear un objeto completamente cerrado y vacío
(por ejemplo: un cubo).
02/02/2016
481
Capítulo - - Superficie 2 secciones y 1 recorrido cerrado
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras tridimensionales
Lista de secciones
• Selección geometrías
• Modalidad
• Propiedades
• Repeticiones
02/02/2016
482
Capítulo - - Superficie 2 secciones y 1 recorrido cerrado
• Datos CAM
Selección geometrías
77. Creación de una superficie mediante geometrías dibujadas en un plano.
Primera sección
SEC1
02/02/2016
483
Capítulo - - Superficie 2 secciones y 1 recorrido cerrado
Permite seleccionar el primer trazado abierto para crear la primera sección de la superficie.
• Ver la referencia B, figura 77.
Segunda sección
SEC2
Permite seleccionar el segundo trazado abierto para crear la segunda sección de la superficie.
• Ver la referencia B, figura 77.
Modalidad
Concavidad
CV
Cóncavo
Superficie cóncava.
Convexo
Superficie convexa.
Precisión
PR
Índice para definir la precisión de la figura tridimensional creada. Valores menores a 1.000 permiten que el objeto
resulte más preciso.
02/02/2016
484
Capítulo - - Superficie 2 secciones y 1 recorrido cerrado constante
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras tridimensionales
Lista de secciones
• Selección geometrías
• Modalidad
• Propiedades
• Repeticiones
• Datos CAM
02/02/2016
485
Capítulo - - Superficie 2 secciones y 1 recorrido cerrado constante
Selección geometrías
79. Construcción de una superficie mediante geometrías dibujadas en varios planos.
Primera sección
SEC1
Permite seleccionar el primer trazado abierto para crear la primera sección de la superficie.
• Véase la referencia B, figura 79.
Segunda sección
SEC2
Permite seleccionar el segundo trazado abierto para crear la segunda sección de la superficie.
• Véase la referencia C, figura 79.
02/02/2016
486
Capítulo - - Superficie 2 secciones y 1 recorrido cerrado constante
Modalidad
Concavidad
CV
Cóncavo
Superficie cóncava.
Convexo
Superficie convexa.
Precisión
PR
Índice para definir la precisión de la figura tridimensional creada. Valores menores a 1.000 permiten que el objeto
resulte más preciso.
02/02/2016
487
Capítulo - - Superficie glow
Superficie glow
Descripción
Crea una superficie artística (bajorrelieve) partiendo de figuras geométricas cerradas coplanares, construidas
con cualquier instrumento geométrico incluido el texto.
• Ejemplo de superficie
A. Geometrías cerradas
B. Superficie generada
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras tridimensionales
Lista de secciones
• Selección geometría
• Modalidad
• Propiedades
• Repeticiones
• Datos CAM
Selección geometría
Geometría
PTG
Permite seleccionar las geometrías cerradas coplanares. Las geometrías internas y otras (véase figura ), se
consideran como islas, por lo tanto vaciadas.
02/02/2016
488
Capítulo - - Superficie glow
Modalidad
Precisión
PR
Índice para definir la precisión de la figura tridimensional creada. Valores menores a 1.000 permiten que el objeto
resulte más preciso.
Perfil
MOD
Lineal
Superficie en punta, con forma de pirámide.
80.
Arco
Superficie redondeada con trazos de arco.
81.
02/02/2016
489
Capítulo - - Superficie glow
Arco elíptico
Superficie curvada con trazos elípticos.
82.
Repeticiones
NMOD
02/02/2016
490
Capítulo - - Superficie glow
Z mínima
ZMIN
Z máxima
ZMAX
Cota Z para determinar la altura de la superficie. Marcando la casilla Altura máxima automática, este valor no es
tomado en cuenta.
Habilita (casilla marcada) o deshabilita la inserción automática de la altura de la superficie en función de las
dimensiones de la geometría de inicio. La casilla marcada deshabilita el valor indicado en el campo1 de datos Z
máxima.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
491
Capítulo - - Solidificar
Solidificar
Descripción
Crea una superficie chata a partir de una figura geométrica cerrada.
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras tridimensionales
Lista de secciones
• Parámetros generales
• Propiedades
• Repeticiones
• Datos CAM
Parámetros generales
Permite seleccionar las figuras geométricas cerradas para crear la superficie plana. Las figuras deben estar en el
mismo plano.
Precisión
PR
Índice para definir la precisión de la figura tridimensional creada. Valores menores a 1.000 permiten que el objeto
resulte más preciso.
02/02/2016
492
Capítulo - - Superficie desde imagen
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras tridimensionales
Lista de secciones
• Parámetros generales
• Propiedades
• Repeticiones
• Datos CAM
Parámetros generales
Imagen
Permite seleccionar la imagen rasterizada importada para transformar en vectores y crear una superficie
tridimensional.
Z mínima
ZMIN
Z máxima
ZMAX
Precisión
PR
02/02/2016
493
Capítulo - - Superficie desde imagen
Índice para definir la precisión de la figura tridimensional creada. Valores menores a 1.000 permiten que el objeto
resulte más preciso.
02/02/2016
494
Capítulo - - Operaciones booleanas
Operaciones booleanas
Descripción
Crea una superficie compuesta por la combinación de dos superficies intersecantes.
Lista de secciones
• Generales
• Propiedades
• Datos CAM
Temas relacionados
• Instrumentos de la barra de dibujo
• Dibujar figuras tridimensionales
Generales
Operación
TYP
Intersección
Combina las superficies seleccionadas en correspondencia de los puntos de intersección, evidenciando su
contorno interno.
La forma resultante es la superficie de la geometría interna que deriva de la intersección de las dos
geometrías.
02/02/2016
495
Capítulo - - Operaciones booleanas
Sustracción
Combina las superficies seleccionadas en correspondencia de los puntos de intersección, eliminando el
perfil externo2 de la segunda geometría seleccionada.
La forma resultante es la superficie de la parte externa de la primera geometría y de la parte interna de la
segunda geometría.
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
2 (bastidores) Perfil que representa la parte externa del cerramiento.
02/02/2016
496
Capítulo - - Operaciones booleanas
Unión
Une las superficies seleccionadas en correspondencia de los puntos de intersección, evidenciando el
contorno de ambas. La forma resultante es la superficie del contorno externo de las dos geometrías
intersecantes.
86. Ejemplo de uso del mando
Selección geometrías
La elección de qué superficie indicar como primera o segunda, modifica el resultado en la creación de la
superficie con la opción Sustracción .
Superficie 1
S1
Superficie 2
S2
02/02/2016
497
Capítulo - - Ficha Avanzadas para las geometrías
Lista de secciones
• Propiedades
• Punto de inicio del recorrido
• Repeticiones
• Datos CAM
Propiedades
Nombre de la geometría
NMC
Cara y aristas
FCRN
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
4 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
5 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
498
Capítulo - - Ficha Avanzadas para las geometrías
Permite seleccionar la cara de la pieza en la cual dibujar y la arista de referencia. Hacer clic1 en el gráfico para
seleccionar la cara y la arista correspondiente.
Ejecutar geometría
EXE
Layer
LAY
Inversión construcción
INVD
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
499
Capítulo - - Ficha Avanzadas para las geometrías
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico.
Posición de la herramienta con respecto a la trayectoria de trabajo. Seleccionar la opción deseada entre las
presentes en el menú desplegable1.
Central
Posiciona el eje de la herramienta en el centro de la trayectoria.
• Ver la referencia A, figura 87.
Izquierda
Posiciona el eje de la herramienta a la izquierda de la trayectoria.
• Ver la referencia C, figura 87.
Derecha
Posiciona el eje de la herramienta a la derecha de la trayectoria.
• Ver la referencia B, figura 87.
87. Ejemplos de corrección
A. Central
B. Derecha
C. Izquierda
Interna
Posiciona el eje de la herramienta dentro del perfil cerrado.
• Ver la referencia A, figura 88.
Externa
Posiciona el eje de la herramienta fuera del perfil cerrado.
• Ver la referencia B, figura 88.
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
500
Capítulo - - Ficha Avanzadas para las geometrías
A. Interna
B. Externa
X
SPX
Muestra la cota x del punto inicial de la elaboración. Las modificaciones son posibles solo interviniendo en el área
de dibujo1.
Y
SPY
Muestra la cota y del punto inicial de la elaboración. Las modificaciones son posibles solo interviniendo en el área
de dibujo.
Z
SPZ
Muestra la cota z del punto inicial de la elaboración. Las modificaciones son posibles solo interviniendo en el área
de dibujo.
DINC
DINC
02/02/2016
501
Capítulo - - Ficha Avanzadas para las geometrías
Repeticiones
Tipo de repetición
REPT
Lineal
Permite realizar una serie de repeticiones a lo largo del eje de creación.
Circular
Permite realizar una serie de repeticiones circulares radiales y no radiales.
• Ver figura 89.
89. Repeticiones
Las figuras azules son las de partida. El punto rojo es el centro de rotación.
A. Repetición radial.
B. Repetición no radial.
Número de repeticiones
REPN
Cantidad de repeticiones.
Offset X
REPOFX
02/02/2016
502
Capítulo - - Ficha Avanzadas para las geometrías
• Para las repeticiones de tipo lineal: entreeje1 en x que define la distancia entre una geometría y la siguiente.
Ver figura 90.
• Para las repeticiones de tipo circular: coordenada x del centro de rotación de la circunferencia alrededor de la
cual realizar la repetición de las geometrías. Ver figura 90.
90. Repeticiones
Las figuras azules son las de partida. El offset xy se refiere al punto inicial de la geometría de partida.
A. Repetición lineal.
B. Repetición circular.
Offset Y
REPOFY
Ángulo
REPANG
02/02/2016
503
Capítulo - - Ficha Avanzadas para las geometrías
A. Repetición radial.
B. Repetición no radial.
Datos CAM
Velocidad de trabajo
FD
Velocidad de rotación
SP
Reposicionamiento
MVT
Permite indicar si el elemento geométrico debe ser elaborado (casilla deshabilitada) o si debe ser considerado
como trayectoria para el posicionamiento de la herramienta (casilla habilitada1).
02/02/2016
504
Opciones de modificación de los
dibujos
Desplazar
Girar
Estirar
Espejar
Offset
Unir
Alinear en zeta
02/02/2016
505
Chaflán
Chaflán automático
Racor
Racor automático
Array rectangular
Array circular
Alargar recorrido
02/02/2016
506
Dividir líneas
Dividir arcos
Línea paralela
Contenedor rectangular
Temas relacionados
• Ficha Avanzadas para las geometrías
• Instrumentos para dibujar
• Gestión de las vistas
• Modalidad de visualización de los objetos
• Nociones de dibujo
02/02/2016
507
Capítulo - - Desplazar
Desplazar
Descripción
Desplaza el objeto seleccionado.
Para desplazar el objeto hasta un punto bien definido, intervenir en los campos correspondientes del área datos1.
Con este mando2, también se puede generar una copia del original.
92. Ejemplo de desplazamiento en xy
Procedimientos asociados
• Manipular los objetos
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 Término genérico utilizado para definir cualquier dibujo creado en el área gráfica (por ej.: pieza, textos, figuras
planas, etc.).
02/02/2016
508
Capítulo - - Desplazar
Habilitar copia
EC
X1
X1
Y1
Y1
Z1
Z1
X2
X2
Y2
Y2
02/02/2016
509
Capítulo - - Desplazar
Z2
Z2
02/02/2016
510
Capítulo - - Girar
Girar
Descripción
Gira el objeto seleccionado.
Con este mando1 se puede generar una copia girada del original.
Para indicar el ángulo de rotación, intervenir en los campos correspondientes del área datos2.
93. Ejemplo de objeto A para girar
A. Habilitar copia
B. Ángulo de rotación
C. Punto de rotación (X; Y; Z)
D. Eje de rotación (Eje X)
E. Eje de rotación (Eje Y)
F. Eje de rotación (Eje Z)
Temas relacionados
• Instrumentos de la barra de opciones CAD
Procedimientos asociados
• Girar los objetos
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
511
Capítulo - - Girar
Habilitar copia
EC
Eje de rotación
AXS
Permite seleccionar el eje alrededor del cual girar el objeto seleccionado. Para seleccionar el eje, hacer clic1 en
una de las siguientes opciones:
Eje X
Girar el objeto alrededor del eje x.
Eje Y
Gira el objeto alrededor del eje y.
Eje Z
Gira el objeto alrededor del eje z.
X
X1
Y
Y1
Z
Z1
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
512
Capítulo - - Girar
Ángulo de rotación
ANG
Rotación del objeto partiendo del punto de rotación. Ingresar el ángulo deseado.
02/02/2016
513
Capítulo - - Modificar gradualmente las dimensiones
Temas relacionados
• Instrumentos de la barra de opciones CAD
Procedimientos asociados
• Modificar gradualmente las dimensiones de los objetos
Habilitar copia
EC
Habilita o deshabilita la copia del objeto al cual se deben escalar sus dimensiones.
X1
X1
Y1
Y1
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
514
Capítulo - - Modificar gradualmente las dimensiones
Z1
Z1
Escala
SF
Factor de aumento o de reducción del objeto. Ingresar un valor mayor que 1 para aumentar; ingresar un valor
menor que 1 para reducir.
02/02/2016
515
Capítulo - - Estirar
Estirar
Descripción
Distorsiona o extiende los objetos tirando de los mismos.
94. Ejemplo
Temas relacionados
• Instrumentos de la barra de opciones CAD
Habilitar copia
EC
02/02/2016
516
Capítulo - - Estirar
X1
X1
Y1
Y1
Z1
Z1
X2
X2
Y2
Y2
Z2
Z2
Factor de estirado
X
FX
02/02/2016
517
Capítulo - - Estirar
Y
FY
Z
FZ
02/02/2016
518
Capítulo - - Espejar
Espejar
Descripción
Crea un objeto especular al seleccionado.
Los dos puntos especificados son los vértices del eje alrededor del cual se crea el objeto. Para generar una
copia, marcar la casilla correspondiente en el área datos1.
Con este mando2, se puede generar una copia especular del original.
95. Ejemplo de objeto A para espejar
A. Habilitar copia
B. Eje de espejado
C. Primer punto; ver Datos para el primer punto
D. Segundo punto; ver Datos para el segundo punto
Temas relacionados
• Instrumentos de la barra de opciones CAD
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
519
Capítulo - - Espejar
Procedimientos asociados
• Duplicar objetos creando copias especulares
Habilitar copia
EC
X1
X1
Coordenada x del punto inicial del eje alrededor del cual se refleja el objeto.
Y1
Y1
Coordenada y del punto inicial del eje alrededor del cual se refleja el objeto.
Z1
Z1
Coordenada z del punto inicial del eje alrededor del cual se refleja el objeto.
X2
X2
Coordenada x del punto final del eje alrededor del cual se refleja el objeto.
02/02/2016
520
Capítulo - - Espejar
Y2
Y2
Coordenada y del punto final del eje alrededor del cual se refleja el objeto.
Z2
Z2
Coordenada z del punto final del eje alrededor del cual se refleja el objeto.
02/02/2016
521
Capítulo - - Offset
Offset
Descripción
Crea un nuevo objeto a una determinada distancia del seleccionado.
Para indicar la distancia entre los dos objetos, intervenir en los campos correspondientes del área datos1.
Con este mando2, también se puede generar una copia del original.
96. Ejemplo
Temas relacionados
• Instrumentos de la barra de opciones CAD
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 Término genérico utilizado para definir cualquier dibujo creado en el área gráfica (por ej.: pieza, textos, figuras
planas, etc.).
02/02/2016
522
Capítulo - - Offset
Habilitar copia
EC
Unir
ARC
Habilita (casilla marcada1) o deshabilita el redondeo de los ángulos entre segmentos consecutivos no tangentes.
NOTA:
En las repeticiones internas, el racor será aplicado solo en los ángulos cóncavos. En las
repeticiones externas, el racor será aplicado solo en los ángulos convexos.
Interno/externo
INN
Offset
OFS
Número de repeticiones
REP
02/02/2016
523
Capítulo - - Unir
Unir
Descripción
Crea una polilínea1 uniendo elementos geométricos individuales consecutivos.
97. Ejemplo
Temas relacionados
• Instrumentos de la barra de opciones CAD
Lista de secciones
• Lista de los campos de datos
Tipo de unión
TYP
1 Mando para realizar figuras formadas por uno o varios segmentos consecutivos, conectados entre sí por los
extremos, que se comportan como un único objeto.
2 Término genérico utilizado para definir cualquier dibujo creado en el área gráfica (por ej.: pieza, textos, figuras
planas, etc.).
02/02/2016
524
Capítulo - - Unir
Permite generar una polilínea uniendo los elementos seleccionados. Para seleccionar el tipo de unión, hacer clic1
en una de las siguientes opciones:
Longitud
Crea polilíneas para obtener los recorridos más largos.
Distancia
Crea polilíneas compuestas por los elementos más cortos.
Tangencia
Crea polilíneas compuestas por los elementos tangentes.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
525
Capítulo - - Alinear en zeta
Alinear en zeta
Descripción
Alinea los objetos seleccionados, llevándolos a todos a la cota z configurada.
Temas relacionados
• Instrumentos de la barra de opciones CAD
Cota Z de alineación
ZA
Habilita o deshabilita la aplicación1 del valor indicado en el campo2 de datos Cota Z de alineación a las
coordenadas z de todos los vértices de los objetos seleccionados.
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
526
Capítulo - - Chaflán
Chaflán
Descripción
Inserta un segmento recto entre dos elementos geométricos consecutivos, creando un achaflanado lineal en
correspondencia del ángulo.
98. Ejemplo
A. Dimensión 1 de chaflán
B. Dimensión 2 de chaflán
C. Ángulo antes del chaflán
D. Punto seleccionado en el primer elemento para achaflanar el ángulo marcando1 la casilla Chaflanes
avanzados
Temas relacionados
• Instrumentos de la barra de opciones CAD
Procedimientos asociados
• Insertar chaflanes lineales o racores
Dimensión 1 de chaflán
L1
02/02/2016
527
Capítulo - - Chaflán
Distancia A del ángulo (figura 98), para generar el primer punto del chaflán lineal. Seleccionar el primer elemento
geométrico e ingresar la distancia.
Dimensión 2 de chaflán
L2
Distancia B del ángulo (figura 98), para generar el segundo punto del chaflán lineal. Seleccionar el segundo
elemento geométrico e ingresar la distancia.
Chaflanes avanzados
CA
Aplica el chaflán en los ángulos más cercanos al punto seleccionado. Véase el ejemplo D, de la figura 98.
02/02/2016
528
Capítulo - - Chaflán automático
Chaflán automático
Descripción
Crea automáticamente achaflanados lineales en todas las aristas de un objeto cerrado.
Temas relacionados
• Instrumentos de la barra de opciones CAD
Dimensión 1 de chaflán
L1
Distancia A del ángulo (figura 99), para generar el primer punto del chaflán lineal. Seleccionar el primer elemento
geométrico e ingresar la distancia.
99. Ejemplo:
A. Dimensión 1 de chaflán
B. Dimensión 2 de chaflán
Dimensión 2 de chaflán
L2
Distancia B del ángulo (figura 99), para generar el segundo punto del chaflán lineal. Seleccionar el primer
elemento geométrico e ingresar la distancia.
Tipo de chaflán
CHT
02/02/2016
529
Capítulo - - Chaflán automático
Ninguna optimización
Aplica los chaflanes en los puntos de no tangencia sin optimizar el recorrido.
02/02/2016
530
Capítulo - - Racor
Racor
Descripción
Une dos elementos geométricos seleccionados, insertando un arco en correspondencia del ángulo.
101. Ejemplo
A. Radio de racor
B. Ángulo antes del racor
C. Punto seleccionado en el primer elemento para redondear el ángulo marcando1 la casilla Racores avanzados
Temas relacionados
• Instrumentos de la barra de opciones CAD
Procedimientos asociados
• Insertar chaflanes lineales o racores
Radio de racor
RD
Radio del arco utilizado para redondear los dos elementos consecutivs no tangentes seleccionados.
Racores avanzados
FA
02/02/2016
531
Capítulo - - Racor
Redondea los ángulos más cercanos al punto seleccionado. Véase el ejemplo C, de la figura 101.
02/02/2016
532
Capítulo - - Racor automático
Racor automático
Descripción
Redondea automáticamente todos los ángulos de un objeto cerrado.
Temas relacionados
• Instrumentos de la barra de opciones CAD
Radio
RD
Radio del arco utilizado para redondear todos los elementos consecutivos no tangentes.
Tipo de racor
FT
02/02/2016
533
Capítulo - - Racor automático
Ninguna optimización
Aplica los racores en los puntos de no tangencia sin optimizar el recorrido.
02/02/2016
534
Capítulo - - Simplificar en arcos y líneas
A. Ángulo de tangencia
B. Tolerancia cordal
C. Punto fuera
D. Distancia máxima
Temas relacionados
• Instrumentos de la barra de opciones CAD
Distancia máxima
DIST
1 Mando para realizar figuras formadas por uno o varios segmentos consecutivos, conectados entre sí por los
extremos, que se comportan como un único objeto.
02/02/2016
535
Capítulo - - Simplificar en arcos y líneas
Crea polilíneas con elementos cortos o largos. Es la distancia máxima entre dos puntos dentro de la cual es
posible crear la polilínea. Para crear la polilínea, la función utiliza solo los puntos cuya distancia es inferior a este
valor. Un valor bajo creará polilíneas con elementos cortos; un valor alto, creará polilíneas con elementos largos.
Tolerancia cordal
TOLL
Excluye de la creación de la polilínea los puntos demasiado distantes de la misma. Por lo tanto, se trata de la
distancia en milímetros desde la polilínea al punto en cuestión. Un valor bajo simplificará la polilínea haciéndola
más recta; un valor alto la volverá más angulosa.
Excluye de la creación de la polilínea los puntos con ángulo de tangencia inferior a este valor. Un valor alto
simplificará la polilínea haciéndola más recta; un valor bajo la volverá más angulosa.
NOTA:
Indicar 180° para anular los controles en las aristas de tangencia. Entre dos elementos cuyo
ángulo de tangencia está comprendido entre 0° y 15°, siempre se crea un racor y, por lo tanto,
una curva con el punto siguiente.
02/02/2016
536
Capítulo - - Arcos desde FreeForm
Temas relacionados
• Instrumentos de la barra de opciones CAD
Precisión
PR
Excluye de la creación de los arcos los puntos demasiado distantes de la FreeForm. Por lo tanto, se trata de la
distancia en milímetros del punto en cuestión.
1 Mando para realizar figuras formadas por uno o varios segmentos consecutivos, conectados entre sí por los
extremos, que se comportan como un único objeto.
02/02/2016
537
Capítulo - - FreeForm desde polilínea
Temas relacionados
• Instrumentos de la barra de opciones CAD
Habilita (casilla marcada2) o deshabilita la eliminación de la polilínea de partida usada para generar la FreeForm.
Tolerancia cordal
TOLL
Excluye de la creación de la FreeForm los puntos demasiado distantes de la polilínea. Por lo tanto, se trata de la
distancia en milímetros desde la polilínea al punto en cuestión. Un valor bajo simplificará la polilínea haciéndola
más recta; un valor alto la volverá más angulosa.
1 Mando para realizar figuras formadas por uno o varios segmentos consecutivos, conectados entre sí por los
extremos, que se comportan como un único objeto.
2 Hacer clic en una casilla para marcarla y habilitar su función.
02/02/2016
538
Capítulo - - FreeForm desde puntos
Temas relacionados
• Instrumentos de la barra de opciones CAD
Tipo de FreeForm
ST
Permite seleccionar el tipo de trazado que se debe generar. Hacer clic1 en una de las siguientes opciones:
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
539
Capítulo - - FreeForm desde puntos
Interpolante
Véase la descripción de los campos de datos Interpolante(FreeForm).
Aproximante
Véase la descripción de los campos de datos Aproximante(FreeForm).
Cierre de la FreeForm
SE
Abierta
Crea un trazado abierto.
Cerrada
Crea un trazado cerrado.
Distancia
D
Selecciona el punto inicial de la FreeForm o, en caso de una FreeForm cerrada, la polilínea1 para unir a la
FreeForm.
1 Mando para realizar figuras formadas por uno o varios segmentos consecutivos, conectados entre sí por los
extremos, que se comportan como un único objeto.
02/02/2016
540
Capítulo - - Array rectangular
Array rectangular
Descripción
Serie rectangular. Crea una serie de objetos, dispuestos en fila y en columna, partiendo del objeto seleccionado.
105. Ejemplo
Temas relacionados
• Instrumentos de la barra de opciones CAD
Repeticiones en X
NX
1 Término genérico utilizado para definir cualquier dibujo creado en el área gráfica (por ej.: pieza, textos, figuras
planas, etc.).
02/02/2016
541
Capítulo - - Array rectangular
Repeticiones en Y
NY
Repeticiones en Z
NZ
Distancia en X
DX
Distancia en x entre una copia y la siguiente (ref. C, figura 105). La distancia se calcula a partir del punto de
referencia B (figura 105).
Distancia en Y
DY
Distancia en y entre una copia y la siguiente (ref. D, figura 105). La distancia se calcula a partir del punto de
referencia B (figura 105).
Distancia en Z
DZ
Distancia en z entre una copia y la siguiente. La distancia se calcula a partir del punto de referencia B (figura
105).
02/02/2016
542
Capítulo - - Array circular
Array circular
Descripción
Serie circular. Crea una serie de objetos, dispuestos en círculo, partiendo del objeto seleccionado.
106. Ejemplo
Temas relacionados
• Instrumentos de la barra de opciones CAD
X
X
Y
Y
1 Término genérico utilizado para definir cualquier dibujo creado en el área gráfica (por ej.: pieza, textos, figuras
planas, etc.).
02/02/2016
543
Capítulo - - Array circular
Z
Z
Repeticiones
N
Ángulo
A
Ángulo comprendido entre el objeto para copiar y la última repetición (ref. C, figura 106).
02/02/2016
544
Capítulo - - Alargar recorrido
Alargar recorrido
Descripción
Alarga o reduce el elemento geométrico seleccionado según el valor especificado en el campo1 de datos
correspondiente.
Temas relacionados
• Instrumentos de la barra de opciones CAD
Valor de prolongación
L
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
545
Capítulo - - Dividir líneas
Dividir líneas
Descripción
Corta una línea individual, dividiéndola en varios segmentos lineales consecutivos, reagrupados como objeto
polilínea1.
Temas relacionados
• Instrumentos de la barra de opciones CAD
Número de divisiones
NSE
1 Mando para realizar figuras formadas por uno o varios segmentos consecutivos, conectados entre sí por los
extremos, que se comportan como un único objeto.
02/02/2016
546
Capítulo - - Dividir arcos
Dividir arcos
Descripción
Corta un arco, dividiéndolo en varios segmentos curvos consecutivos, reagrupados como objeto polilínea1.
Temas relacionados
• Instrumentos de la barra de opciones CAD
Número de divisiones
NSE
1 Mando para realizar figuras formadas por uno o varios segmentos consecutivos, conectados entre sí por los
extremos, que se comportan como un único objeto.
02/02/2016
547
Capítulo - - Contenedor rectangular
Contenedor rectangular
Descripción
Crea un rectángulo alrededor de los objetos seleccionados.
Temas relacionados
• Instrumentos de la barra de opciones CAD
Offset
OFS
Distancia (mm) del borde de los objetos seleccionados, para alejar o acercar el contenedor.
Tipo de contenedor
OB
Rectangular
Reúne los objetos seleccionados dentro de un rectángulo.
Paralelepípedo
Reúne los objetos seleccionados dentro de un paralelepípedo.
02/02/2016
548
Capítulo - - Línea paralela
Línea paralela
Descripción
Crea líneas paralelas a la geometría seleccionada.
Temas relacionados
• Instrumentos de la barra de opciones CAD
Dirección
DIR
Offset
OFS
Número de repeticiones
REP
02/02/2016
549
Capítulo - - Copiar elaboraciones en caras adyacentes
Temas relacionados
• Instrumentos de la barra de opciones CAD
• Gestión de la multipieza
Procedimiento asociado
1. Crear dos piezas adyacentes.
2. Insertar la elaboración en la cara de la pieza que coincide con la cara de la pieza adyacente.
02/02/2016
550
Capítulo - - Copiar elaboraciones en caras adyacentes
Perforaciones
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
02/02/2016
551
Capítulo - - Copiar elaboraciones en caras adyacentes
02/02/2016
552
Capítulo - - Copiar elaboraciones en caras adyacentes
1 (bastidores) Objeto de herraje adecuado para recibir y bloquear los mecanismos de cierre y de apertura de las
hojas, como por ejemplo, las varillas de los herrajes tipo cremonés, los pestillos, etc.
02/02/2016
553
Capítulo - - Termina objetos empaquetados
Procedimiento asociado
Permite modificar la geometría (plana o tridimensional) construida en una cara no planar, adaptándola a las
curvaturas de la cara.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
554
Capítulo - - Termina objetos empaquetados
Superficie 2 construida en una cara no planar 1 readaptada 3 con el uso del mando:
02/02/2016
555
Acotar los dibujos
Acotación radio
Acotación angular
Acotación indicador
Temas relacionados
• Ficha Avanzadas para las geometrías
• Instrumentos para dibujar
• Gestión de las vistas
• Modalidad de visualización de los objetos
• Nociones de dibujo
02/02/2016
556
Capítulo - - Acotación lineal alineada
Lista de secciones
• Punto inicial
• Punto final
• Parámetros de acotación
Punto inicial
X
X1
Y
Y1
Z
Z1
Punto final
Esta sección se visualiza solo para medir la distancia lineal entre puntos y objetos o entre varios objetos.
02/02/2016
557
Capítulo - - Acotación lineal alineada
X
X2
Y
Y2
Z
Z2
Parámetros de acotación
Distancia
DST
Valor
TXT
Habilita (casilla marcada1) o deshabilita la visualización de las variables, para poderlas modificar. En ese caso
se puede ingresar en el campo2 de datos Valor (ejemplo BBB, figura 108) y modificar su valor en el cuadro de
texto que aparece encima de la sección Parámetros de acotación.
108.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
558
Capítulo - - Acotación lineal alineada
02/02/2016
559
Capítulo - - Acotación lineal horizontal
Lista de secciones
• Punto inicial
• Punto final
• Parámetros de acotación
Punto inicial
X
X1
Y
Y1
Z
Z1
Punto final
X
X2
02/02/2016
560
Capítulo - - Acotación lineal horizontal
Y
Y2
Z
Z2
Parámetros de acotación
Distancia
DST
Valor
TXT
02/02/2016
561
Capítulo - - Acotación lineal vertical
Lista de secciones
• Punto inicial
• Punto final
• Parámetros de acotación
Punto inicial
X
X1
Y
Y1
Z
Z1
Punto final
X
X2
02/02/2016
562
Capítulo - - Acotación lineal vertical
Y
Y2
Z
Z2
Parámetros de acotación
Distancia
DST
Valor
TXT
02/02/2016
563
Capítulo - - Acotación radio
Acotación radio
Descripción
Ingresa una cota radial en los círculos y en los arcos.
Lista de secciones
• Punto inicial
• Punto final
• Parámetros de acotación
Punto inicial
X
X1
Y
Y1
Z
Z1
Punto final
X
X2
02/02/2016
564
Capítulo - - Acotación radio
Y
Y2
Z
Z2
Parámetros de acotación
Distancia
DST
Texto
TXT
02/02/2016
565
Capítulo - - Acotación angular
Acotación angular
Descripción
Ingresa una cota angular entre dos elementos.
109. Ejemplo
A. Centro
B. Punto inicial
C. Punto final
D. Distancia
Lista de secciones
• Centro
• Punto inicial
• Punto final
• Parámetros de acotación
Centro
X
X1
02/02/2016
566
Capítulo - - Acotación angular
Y
Y1
Z
Z1
Punto inicial
X
X2
Y
Y2
Z
Z2
Punto final
X
X3
Y
Y3
02/02/2016
567
Capítulo - - Acotación angular
Z
Z3
Parámetros de acotación
Distancia
DST
Distancia de la cota del punto central, para alejarla o aproximarla (ref. D, figura 109)
Texto
TXT
Muestra el valor del ángulo medido. El cuadro de texto se puede modificar; se puede ingresar una variable si se
ha habilitado la casilla Habilitar modalidad paramétrica, o un texto simple.
02/02/2016
568
Capítulo - - Acotación indicador
Acotación indicador
Descripción
Inserta una línea de anotación con una flecha a la cual asociar un texto.
Lista de secciones
• Punto inicial
• Centro
• Punto final
• Parámetros de acotación
Punto inicial
X
X1
Y
Y1
Z
Z1
Centro
X
X2
02/02/2016
569
Capítulo - - Acotación indicador
Y
Y2
Z
Z2
Punto final
X
X3
Y
Y3
Z
Z3
Parámetros de acotación
Distancia
DST
Texto
TXT
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
570
Medir y controlar los dibujos
Medir longitud
Medir ángulo
Controlar tangencia
Controlar continuidad
Medir área
02/02/2016
571
Controlar zeta
Temas relacionados
• Ficha Avanzadas para las geometrías
• Instrumentos para dibujar
• Gestión de las vistas
• Modalidad de visualización de los objetos
• Nociones de dibujo
02/02/2016
572
Capítulo - - Medir longitud
Medir longitud
Descripción
Mide la longitud del elemento seleccionado.
Longitud elemento
LNG
Longitud recorrido
LNGT
Muestra la longitud total del objeto seleccionado, compuesto por varios elementos.
02/02/2016
573
Capítulo - - Medir ángulo
Medir ángulo
Descripción
Mide el ángulo entre dos elementos seleccionados.
Ángulo
ANG
Muestra la amplitud del ángulo comprendido entre dos elementos o entre tres puntos.
02/02/2016
574
Capítulo - - Medir distancia entre dos puntos
Distancia
DST
Muestra la distancia medida entre dos puntos cualquiera, indicados con el cursor1 dentro del área de dibujo2.
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
575
Capítulo - - Medir distancia entre dos elementos
Distancia
DST
Muestra la distancia más corta que existe entre los dos elementos seleccionados.
02/02/2016
576
Capítulo - - Controlar tangencia
Controlar tangencia
Descripción
Controlar si los elementos seleccionados son tangentes.
110. Representación del control de tangencia
A. Ángulo evidenciado porque está comprendido entre los siguientes datos: Ángulo mínimo; Ángulo máximo
B. Ángulo no evidenciado porque está fuera de los límites
Ángulo mínimo
AMIN
Evidencia los elementos cuya tangencia tiene un ángulo mayor o igual a este valor e inferior al campo1 de datos
Ángulo máximo.
Ángulo máximo
AMAX
Evidencia los elementos cuya tangencia tiene un ángulo inferior o igual a este valor e inferior al campo de datos
Ángulo mínimo.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
577
Capítulo - - Controlar continuidad
Controlar continuidad
Descripción
Controla si los elementos seleccionados son contiguos o no, es decir, si presentan interrupciones en sus
extremos.
Distancia máxima
DST
Distancia máxima entre cada elemento en el cual controlar la continuidad. La distancia se mide entre los puntos
de inicio y fin del elemento.
02/02/2016
578
Capítulo - - Controlar elementos pequeños
Temas relacionados
• Instrumentos de la barra de mediciones
Longitud máxima
LNG
Longitud máxima de los elementos para controlar. Los elementos de longitud igual o inferior están evidenciados.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
579
Capítulo - - Controlar arcos pequeños
Radio máximo
RDS
Radio máximo de los arcos para controlar. Los arcos de amplitud igual o inferior están evidenciados.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
580
Capítulo - - Medir área
Medir área
Descripción
Mide el área de la figura geométrica cerrada seleccionada.
02/02/2016
581
Capítulo - - Controlar zeta
Controlar zeta
Descripción
Evidencia en rojo todos los puntos que poseen una cota z menor o mayor que los valores configurados en los
siguientes campos de datos: Z mínima; Z máxima.
Z mínima
ZMIN
Evidencia los elementos con coordenada z mayor o igual a este valor e inferior al campo1 de datos Z máxima.
Z máxima
ZMAX
Evidencia los elementos con coordenada z inferior o igual a este valor y superior al campo de datos Z mínima.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
582
Las elaboraciones
Generales
• Pieza
• Cara custom
• Ficha Simulación de elaboración
• Bpp/Cix
• Datos del usuario
• Datos optimizador y datos cam
Elaboración de madera
Estándar
Perforación
Corte
Fresado
Incisión 3D
Vaciado/desbaste
02/02/2016
583
Nueva elaboración
Acabado de 3 ejes
Acabado de 5 ejes
Desbaste de 5 Ejes
Extensión / Proyección
Secuencia
Rebordeado automático
Palpado
Elaboración automática
Rebordeado automático
• Soplado limpieza
• Aplicación de borde
• Retestado del canto
• Recorte canto
02/02/2016
584
• Rascado canto
• Rascado cola
• Redondeo del borde en aristas
• Calentamien. canto
Elaboraciones de vidrio-mármol
Perforación
Avellanado
Contorneo
Biselado
Vaciado/desbaste
Acabado de 3 ejes
Incisión 3D
Perforación
02/02/2016
585
Pulido helicoidal
Nueva elaboración
Acabado de 5 ejes
Desbaste de 5 Ejes
Extensión / Proyección
Secuencia
Palpado
Elaboración automática
Secuencias y macros
• Macro
• Secuencia
Temas relacionados
• Uso del área datos
• Nociones de programación
• Nociones de rebordeado
02/02/2016
586
• Nociones de dibujo
• Gestión de los documentos
• Gestión de la multipieza
• Gestión de los niveles
• Gestión de las variables
• Ficha Simulación de elaboración
• Procedimientos de programación
02/02/2016
587
Capítulo - Pieza -
Pieza
Descripción
Crea una nueva pieza estándar.
La creación de la pieza puede llevarse a cabo utilizando dos modalidades:
• Creación mediante el ingreso de los parámetros dimensionales
• Creación mediante la selección de una figura plana
Lista de fichas
• Pieza
• Avanzadas
• Visualización
• Ejecución
Temas relacionados
• Mandos de la ficha Pieza
• Mandos del área de las geometrías y de las elaboraciones
Procedimientos asociados
• Crear la pieza estándar
02/02/2016
588
Capítulo - Pieza - Pieza
Pieza
Datos principales
Longitud de la pieza
LPX
Dimensión x de la pieza.
Ancho de la pieza
LPY
Dimensión y de la pieza.
Espesor de la pieza
LPZ
Material sobrante
OverMaterialValue
Material excedente (material sobrante) para dejar alrededor de la plantilla de la pieza terminada. Este dato es
inhibido con la casilla Pieza en bruto rectangular habilitada.
Habilita (casilla marcada1) o deshabilita el campo2 de datos Material sobrante diferente para lados.
La casilla habilitada3 permite definir que el material excedente (material sobrante) que se debe dejar, es la forma
rectangular generada automáticamente alrededor del perfil de la pieza diseñada e ingresada en el campo de datos
Geometría del acabado. En este caso, el dato ingresado en el campo Material sobrante no es considerado.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
589
Capítulo - Pieza - Pieza
Habilita (casilla marcada) o deshabilita la visualización de los campos de datos para indicar el material excedente
(material sobrante) que debe dejarse alrededor de cada lado de la pieza.
Este campo se habilita marcando1 la casilla Pieza en bruto rectangular.
Permite definir el material excedente (material sobrante) que debe dejarse en el lado trasero.
Este campo se habilita marcando la casilla Material sobrante diferente para lados.
Permite definir el material excedente (material sobrante) que debe dejarse en el lado delantero.
Este campo se habilita marcando la casilla Material sobrante diferente para lados.
Permite definir el material excedente (material sobrante) que debe dejarse en el lado izquierdo.
Este campo se habilita marcando la casilla Material sobrante diferente para lados.
Permite definir el material excedente (material sobrante) que debe dejarse en el lado derecho.
Este campo se habilita marcando la casilla Material sobrante diferente para lados.
Lista de orígenes
OriginList
Orig. Único
UniqueOrigin
02/02/2016
590
Capítulo - Pieza - Pieza
Une las caras, generadas por una geometría, que tienen elementos tangentes, para generar la menor cantidad
posible de lados no estándar.
Permite crear la plantilla de la pieza terminada partiendo de una figura plana. En este caso, se deshabilitarán los
campos de datos de las dimensiones.
Permite crear la plantilla de la pieza en bruto partiendo de una figura plana. En este caso, se deshabilitarán los
campos de datos de las dimensiones.
02/02/2016
591
Capítulo - Pieza - Avanzadas
Avanzadas
Propiedades
Nombre de la geometría
NMC
Ejecutar geometría
EXE
Layer
LAY
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
5 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
592
Capítulo - Pieza - Avanzadas
Panel virtual
Virtual
Permite indicar que la pieza creada es virtual, útil solo para simular la elaboración en el área del simulador de
bSolid. En este caso, el simulador muestra solo las piezas personalizadas, obtenidas mediante la creación de las
caras no estándar.
Espesor de los distintos soportes especiales (por ej.: el panel de soporte1 A o la contraplantilla B, figura 111)
utilizados durante el posicionamiento de la pieza en el plano de trabajo.
111. Esp. soportes especiales
A. Panel de soporte
B. Contraplantilla
Desplazamiento en X
OffsetX
Habilita (casilla marcada) el desplazamiento del origen en dirección del eje X, en caso de que haya motivos
físicos en la máquina que lo requieran. Se utiliza con un tipo de topes2 para piezas que tienen revestimientos
sobresalientes (denominados también topes de dos movimientos).
Desplazamiento en Y
OffsetY
1 Panel de madera ubicado debajo de la pieza a elaborar, para proteger los objetos del plano de trabajo de
eventuales elaboraciones pasantes.
2 (1) Punto u objeto de referencia para posicionar la pieza en el plano de trabajo. (2) Conformación en desnivel
obtenida en un elemento del bastidor o de la hoja para establecer un plano de contacto (por ej.: entre un elemento y
otro o entre dos hojas contiguas).
02/02/2016
593
Capítulo - Pieza - Avanzadas
Habilita (casilla marcada) el desplazamiento del origen en dirección del eje Y, en caso de que haya motivos
físicos en la máquina que lo requieran. Se utiliza con un tipo de topes para piezas que tienen revestimientos
sobresalientes (denominados también topes de dos movimientos).
Sólido de elaboración
SolidWork
Habilita (casilla marcada) o deshabilita el posicionamiento de la pieza de manera tal que su cara superior se
encuentre en el plano de creación1 z. De este modo, la pieza se desarrolla debajo del plano z y no sobre el
mismo. Ver la siguiente figura.
112. Sólido de elaboración
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
594
Capítulo - Pieza - Visualización
Visualización
Lista de los campos de datos útiles para desplazar o girar las piezas en el área de dibujo1; las modificaciones son
solo una ayuda visual, para agilizar las operaciones de programación.
Desplazamiento
Desplazamiento en X
ViewDX
Distancia en X desde la arista de referencia A (figura 113) al centro de la rejilla, para desplazar la pieza.
113. Desplazamiento en X/Y de la pieza.
Desplazamiento en Y
ViewDY
Distancia en Y desde la arista de referencia A (figura 113) al centro de la rejilla, para desplazar la pieza.
Desplazamiento en Z
ViewDZ
Distancia en Z desde la arista de referencia A (figura 113) al centro de la rejilla, para desplazar la pieza.
02/02/2016
595
Capítulo - Pieza - Visualización
Rotación
Ángulo de rotación en Z
ViewAZ
Ángulo de rotación en X
ViewAX
Ángulo de rotación en Y
ViewAY
02/02/2016
596
Capítulo - Pieza - Visualización
Origen de rotación en X
ViewCX
Origen de rotación en Y
ViewCY
Origen de rotación en Z
ViewCZ
02/02/2016
597
Capítulo - Pieza - Ejecución
Ejecución
NOTA:
Los resultados de los datos indicados en esta ficha pueden visualizarse solo en el entorno
Pieza en la máquina.
Parámetros de ejecución
Origen
EXORIGIN
Arista de referencia
EXREFCORNER
Arista de la pieza de referencia para el posicionamiento en el origen del plano de trabajo. Seleccionar en la figura
la arista deseada.
Habilita (casilla marcada) o deshabilita el cálculo automático para el posicionamiento de la pieza de manera que
las elaboraciones por realizar sean principalmente verticales. De este modo, la pieza se gira automáticamente
con la cara cero orientada hacia arriba.
Desplazamiento en X
EXOFFSETX
Distancia en X entre el origen de referencia, indicado en el campo Origen, y la arista, indicada en el campo Arista
de referencia, para trasladar la pieza.
Desplazamiento en Y
EXOFFSETY
Distancia en Y entre el origen de referencia, indicado en el campo Origen, y la arista, indicada en el campo Arista
de referencia, para trasladar la pieza.
02/02/2016
598
Capítulo - Pieza - Ejecución
Desplazamiento en Z
EXOFFSETZ
Distancia en Z entre el origen de referencia, indicado en el campo Origen, y la arista, indicada en el campo Arista
de referencia, para trasladar la pieza.
Reflejar en X
EXMIRRORX
Permite reflejar horizontalmente la pieza. En ese caso, la pieza invertida será especular en X a la de partida.
117. Reflexión de la pieza
A. Pieza de partida
B. Pieza invertida en función del eje horizontal C
C. Eje horizontal
Reflejar en Y
EXMIRRORY
Permite reflejar verticalmente la pieza. En ese caso, la pieza invertida será especular en Y a la de partida.
02/02/2016
599
Capítulo - Pieza - Ejecución
A. Pieza de partida
B. Pieza invertida en función del eje vertical C
C. Eje vertical
Rotación en X
EXROTX
A. Pieza normal
B. Pieza girada -90 grados
Rotación en Y
EXROTY
02/02/2016
600
Capítulo - Pieza - Ejecución
120. Rotación
A. Pieza normal
B. Pieza girada -90 grados
Rotación en Z
EXROTZ
A. Pieza normal
B. Pieza girada +90 grados
02/02/2016
601
Capítulo - Cara custom -
Cara custom
Descripción
Crea una cara no estándar partiendo de una geometría (línea, arco, polilínea1, etc.).
Lista de secciones
• Parámetros de construcción
Temas relacionados
• Mandos de la ficha Pieza
• Las caras no estándar de la pieza
Procedimientos asociados
• Crear las caras no estándar
1 Mando para realizar figuras formadas por uno o varios segmentos consecutivos, conectados entre sí por los
extremos, que se comportan como un único objeto.
02/02/2016
602
Capítulo - Cara custom - Descripción de los datos
Parámetros de construcción
Nombre
NF
Construye todos los lados de la figura geométrica cerrada seleccionada. En este caso, se deshabilitan todos los
parámetros sucesivos.
Habilita (casilla marcada) o deshabilita la creación de una única cara obtenida de la selección2 de una polilínea
con elementos tangentes.
Ángulo de recorrido
ANP
Ángulo
ANG
2 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
3 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
603
Capítulo - Cara custom - Descripción de los datos
122. Ángulo
Recorrido
DIR
Permite seleccionar el ángulo del nuevo lado partiendo de una geometría. Seleccionar la geometría en el menú
desplegable1 o en el área de dibujo2.
Cara física
PHF
Habilita (casilla marcada) o deshabilita la creación real de la cara para elaborar. La casilla marcada permite
indicar que el lado creado corresponde a la cara real de la pieza y no es una cara virtual.
Intersección
ITR
Prolonga el lado creado hasta intersecar los lados de la pieza perpendiculares a la geometría de partida. Ver
figura 123.
123. Intersección
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
2 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
604
Capítulo - Cara custom - Descripción de los datos
A. Geometría de partida
B. Lado prolongado
Longitud automática
AUL
Habilita (casilla marcada) o deshabilita la altura de la cara automáticamente, utilizando el espesor de la pieza.
Deshabilitando la casilla, ingresar la altura de la cara en el campo de datos Longitud.
Longitud
LEN
Altura de la cara. Campo de datos visible solo si se deshabilita la casilla Longitud automática.
02/02/2016
605
Capítulo - Ficha Simulación de elaboración -
Descripción de la ficha
La sección específica del simulador permite controlar en la pantalla las fases las fases programadas de
elaboración de la pieza.
Para mostrar el simulador, seleccionar la elaboración en la lista de árbol1 Timeline elaboraciones y hacer clic2 en
el pulsador3 .
124. Simulación de la elaboración
1 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
606
Capítulo - Ficha Simulación de elaboración -
02/02/2016
607
Capítulo - Ficha Simulación de elaboración - Mandos para simular
Descripción
Iniciar la simulación.
Termina la simulación.
Exporta los datos de la simulación puesta en pausa y los guarda en el formato STL1.
1 Tipo de extensión que identifica una tecnología de fichero 3d usado como formato de exportación para los sistemas
de Cad.
02/02/2016
608
Capítulo - Ficha Simulación de elaboración - Descripción de los campos de datos
Simulación
Override
Override
Permite aumentar o disminuir el valor en porcentaje de la velocidad de los ejes, para aumentar o disminuir la
velocidad de la simulación.
Para simular una elaboración a baja velocidad, ingresar valores que varían de 0.01 a 0.1. Mientras más bajo es el
valor indicado, más se ralentiza la simulación.
Eliminación desecho
RemoveChunck
Permite retirar los restos1 al finalizar la simulación. Hacer clic2 en el pulsador para retirar los restos.
Calidad simulación
RemovalQuality
Plano sección
Plane
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
609
Capítulo - Ficha Simulación de elaboración - Descripción de los campos de datos
Ejes
Velocidad
Feed
Eje X
X
Eje Y
Y
Eje Z
Z
Eje C
C
2 Conectar las trayectorias de dos o más ejes para que ambos efectúen un recorrido y lleguen simultáneamente al
punto final de la elaboración.
02/02/2016
610
Capítulo - Ficha Simulación de elaboración - Descripción de los campos de datos
125. Eje C
Eje A
A
Configuraciones
Opacidad de la pieza
StockOpacity
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
611
Capítulo - Ficha Simulación de elaboración - Descripción de los campos de datos
Listado de pulsadores
Descripción
02/02/2016
612
Capítulo - Ficha Simulación de elaboración - Colores de default del gráfico
02/02/2016
613
Capítulo - Datos del usuario -
3. Hacer clic en el pulsador para visualizar la ventana de diálogo4 Parámetros panel personalizados.
Temas relacionados
• Datos optimizador y datos cam
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
4 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
614
Capítulo - Datos del usuario - Descripción de los campos de datos específicos para las máquinas “Rover”
Puesto que la visualización de los campos de datos está relacionada con el modelo de
máquina activa, el listado que se presenta a continuación contiene la lista completa de todos
los campos visibles, asociados con estas máquinas.
Ventosas y sujetadores
Indica que el bloqueo de la pieza es manual y que puede activarse mediante el uso de
la tecla específica presente en la consola de la máquina.
02/02/2016
615
Capítulo - Datos del usuario - Descripción de los campos de datos específicos para las máquinas “Rover”
Habilita el uso automático de los soportes de barra, de los soportes de bolas o del
electroventilador, para facilitar el posicionamiento de la pieza en el plano.
Deshabilita el uso automático de los soportes de barra, de los soportes de bolas o del
electroventilador.
Habilita el ciclo de carga con el uso de los soportes de barra en la posición más alta.
Indica que la habilitación de los soportes de barra, de los soportes de bolas o del
electroventilador es manual, es decir, mediante el uso de la tecla específica presente
en la consola de la máquina.
Frontales
Habilita el uso de topes frontales (topes a lo largo del eje X).
Laterales
Habilita el uso de los topes laterales (topes a lo largo del eje Y).
2 (1) Punto u objeto de referencia para posicionar la pieza en el plano de trabajo. (2) Conformación en desnivel
obtenida en un elemento del bastidor o de la hoja para establecer un plano de contacto (por ej.: entre un elemento y
otro o entre dos hojas contiguas).
02/02/2016
616
Capítulo - Datos del usuario - Descripción de los campos de datos específicos para las máquinas “Rover”
En este caso, el fichero ISO1 creado contiene la sección para controlar el uso de los orígenes especulares,
denominada [[[Undefined variable NO_TRADURRE/CODICI.SECTION FOR SIMMETRIC ORIGIN]]].
Esto permite realizar la elaboración invirtiendo la dirección de recorrido del perfil (figura 127) para permitir que la
herramienta mantenga la dirección correcta de avance.
127. Ejemplo de orígenes
A. Origen recto.
B. Origen especular.
02/02/2016
617
Capítulo - Datos optimizador y datos cam - Descripción de los campos de datos específicos para las máquinas
Campo visible solo en máquinas provistas de almacén de herramientas [[[Undefined variable NO_
TRADURRE/CODICI.Multistore]]].
Permite ingresar el número correspondiente a la configuración del equipamiento del almacén de herramientas
[[[Undefined variable NO_TRADURRE/CODICI.Multistore]]] (de 1 a 99) memorizada anteriormente. Esto
permite visualizar en el programa activo el equipamiento de este almacén.
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
Para acceder
Para acceder a los datos del optimizador, hacer clic1 en el pulsador2 del área datos3.
Lista de fichas
• Optimizador
• Cam
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
618
Capítulo - Datos optimizador y datos cam - Optimizador
Optimizador
Esta ficha permite definir los datos del optimizador específicos para el documento1 actual.
Tipo de optimización
TypeOfOptimization
Permite seleccionar el tipo de optimización. Las tres opciones están relacionadas con los campos presentes en
la sección Datos típicos de optimización y en la sección Algoritmo TS.
Por tiempo
Permite reducir al máximo los tiempos de elaboración.
Por herramienta
Permite ordenar las elaboraciones siguiendo la secuencia de las herramientas definida en la sección
Herramientas.
Tolerancia para buscar las herramientas en función del diámetro o del entreeje2 entre mandriles. Valores
recomendados: 0 ó 1.
02/02/2016
619
Capítulo - Datos optimizador y datos cam - Optimizador
Dirección
TypeOfXDir
Ninguna
Campo de datos deshabilitado.
X+
Obliga al optimizador a ordenar las elaboraciones de perforación de manera que el centro de trabajo se
desplace siempre en la dirección X positiva.
X-
Obliga al optimizador a ordenar las elaboraciones de perforación de manera que el centro de trabajo se
desplace siempre en la dirección X negativa.
Autoriza (casilla marcada3) al optimizador a reagrupar, donde sea posible, las elaboraciones que usan la
misma herramienta. De este modo se pueden reducir las operaciones de cambio de herramienta y los
tiempos relacionados con el encendido y apagado del electromandril.
Obliga (casilla marcada) al optimizador a reagrupar las elaboraciones de perforación por dirección de trabajo.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
3 Hacer clic en una casilla para marcarla y habilitar su función.
02/02/2016
620
Capítulo - Datos optimizador y datos cam - Optimizador
Obliga (casilla marcada) al optimizador a agrupar las elaboraciones de perforación consecutivas, optimizándolas
de la mejor forma, para efectuar la menor cantidad de bajadas posible
Herramientas
Esta sección se visualiza cuando se selecciona la opción Por herramienta en el campo de datos Tipo de
optimización.
Tipos de elaboraciones
Esta sección se visualiza cuando se selecciona la opción Por tipo de elaboraciones en el campo de datos Tipo de
optimización.
Algoritmo TS
Algoritmo TS
TypeOfAlg
Permite seleccionar el tipo de algoritmo de optimización del recorrido que debe utilizar el CAM. Las dos opciones
posibles son: “TS Greedy” y “TSP”; la habilitación de una de las dos opciones excluye la otra.
02/02/2016
621
Capítulo - Datos optimizador y datos cam - Optimizador
Descargar mandriles
UnloadOutlets
Obliga (casilla marcada) al dispositivo de cambio de herramienta a retirar la herramienta del mandril al finalizar la
elaboración programada.
Sección conjunto
SectionTog
Habilita (casilla marcada) o deshabilita el criterio de optimización de las elaboraciones pasantes y no pasantes.
Al marcar la casilla, la optimización ejecuta en primer lugar las elaboraciones no pasantes y por último aquéllas
pasantes.
Datos varios
Habilita límites sw
EnableSWLim
Habilita (casilla marcada) o deshabilita la verificación en los mandriles y comprueba que estos respeten los
límites del software. Esta operación se realiza en fase de optimización. Para tener disponible este test, activar el
campo haciendo clic1 en la casilla de los marcadores2.
Mejor bajada
BestHits
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo de mandos para activar o desactivar determinadas operaciones.
02/02/2016
622
Capítulo - Datos optimizador y datos cam - Optimizador
Permite efectuar una selección1 entre las posibles combinaciones de mandriles utilizables en la misma bajada de
perforación. En este caso, el CAM, encontrando más combinaciones de mandriles, tiene la posibilidad de elegir
el mejor.
Permite indicar la diferencia en milímetros que puede haber entre dos herramientas utilizables en una misma
bajada de perforación y/o de fresado. En este caso el CAM, al encontrar varias combinaciones de mandriles,
tiene la posibilidad de decidir la herramientas a utilizar en una bajada, teniendo en cuenta el margen de tolerancia
entre la longitud de las brocas.
Permite seleccionar el criterio con el cual el CAM debe realizar la optimización de las elaboraciones de
perforación.
Seleccionar la opción en el menú desplegable.
Ninguna
Otorga máxima libertad al CAM durante el proceso de optimización de las perforaciones.
Manual
Habilita las opciones siguientes para definir el comportamiento del CAM durante el proceso de optimización
de las perforaciones.
Automática
Dato inutilizado.
Máx. entreeje en X
OptimMaxInterX
Permite indicar el entreeje máximo en X que deben tener dos mandriles de perforación para poder unirlos en una
sola bajada de perforación.
1 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
02/02/2016
623
Capítulo - Datos optimizador y datos cam - Optimizador
Máx. entreeje en Y
OptimMaxInterY
Permite indicar el entreeje máximo en Y que deben tener dos mandriles de perforación para poder unirlos en una
sola bajada de perforación.
Permite indicar la cantidad máxima de mandriles que se pueden agrupar en una sola bajada de perforación.
Permite detener la exploración del CAM después de la primera bajada óptima, sin continuar con otras. Marcar1 la
casilla para habilitar esta operación.
Permite definir la distancia (mm) de la pieza para poder realizar una pasada más fluida y rápida entre una
elaboración y la siguiente. De esta manera, el siguiente desplazamiento de la herramienta se anticipa.
02/02/2016
624
Capítulo - Datos optimizador y datos cam - Cam
Cam
Trabaja en pendular
Pendulum
Habilita o deshabilita la activación de los orígenes especulares con respecto al origen activo. En este caso,
marcando1 la casilla, el sistema prepara el equipamiento incluso para elaborar la pieza posicionada en contra de
los topes2 de los orígenes especulares.
128. Orígenes y topes
A. Origen activo
B. Origen especular
C. Topes
Uniclamp/Hyperclamp
Uniclamp
Habilita (casilla marcada) el uso de las prensas para bloquear la pieza. Para utilizar las ventosas perfilables,
deshabilitar la casilla.
Control colisiones
CollisionCheck
Habilita (casilla marcada) el control en el posicionamiento de los objetos del plano en movimiento (por ej.
ventosas perfilables, soportes móviles para pieza, etc.) para que no choquen y no golpeen contra las
herramientas.
Por ejemplo, en caso de que se hayan programado elaboraciones pasantes, el sistema controla si el
posicionamiento de las ventosas es tal que evita que la herramienta, al sobrepasar la pieza, pueda dañarlas.
Inhabilitando la casilla, este tipo de control no se realiza.
2 (1) Punto u objeto de referencia para posicionar la pieza en el plano de trabajo. (2) Conformación en desnivel
obtenida en un elemento del bastidor o de la hoja para establecer un plano de contacto (por ej.: entre un elemento y
otro o entre dos hojas contiguas).
02/02/2016
625
Capítulo - Datos optimizador y datos cam - Cam
Este tipo de control no está activo cuando se utiliza el deflector de virutas o el agregado
que realiza elaboraciones en la cara inferior de la pieza.
Zona de bloqueo
LockingZone
Manual
Incluye en el documento una configuración para personalizar en fase de equipamiento.
Ninguna
Documento sin configuración de las zonas de bloqueo independientes.
Habilita (casilla marcada) el bloqueo de las áreas de la pieza consideradas como descarte. Este mando2 es
válido solo cuando se realiza el equipamiento del plano mediante el posicionamiento semiautomático.
Permite definir el tipo de control sobre las dimensiones de las herramientas, con el fin de evitar colisiones.
Diámetro máximo
El control se efectúa considerando el diámetro máximo de la herramienta definido en el campo de datos
correspondiente de la herramienta.
• Véase Datos morfológicos para las herramientas
Diámetro
El control se efectúa considerando el diámetro de la herramienta definido en el campo de datos
correspondiente de la herramienta.
• Véase Datos morfológicos para las herramientas
1 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
626
Capítulo - Datos optimizador y datos cam - Cam
EnableLabelling
EnableLabelling
No utilizado.
LabellingOrigin
LabellingOrigin
No utilizado.
EnablePav
EnablePav
Habilita (casilla marcada) o deshabilita el posicionamiento semiautomático de los objetos del plano de trabajo
cada vez que se genera el código ISO1, sin necesidad de hacer clic en el pulsador del entorno Pieza en la
máquina.
Cota de corte X
CuttingQuoteX
Cota de corte Y
CuttingQuoteY
Habilita (casilla marcada) o deshabilita la posibilidad de elaborar varias piezas con el mismo programa.
02/02/2016
627
Capítulo - Datos optimizador y datos cam - Cam
En este caso, antes de ejecutar el programa1 de elaboración, se deben cargar todas las piezas en el plano de
trabajo.
Muestra los parámetros del usuario personalizados (véase Datos del usuario ).
Hacer clic en el pulsador para visualizar la ventana de diálogo2 Parámetros panel personalizados.
2 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
628
Capítulo - Perforación -
Perforación
Descripción de la elaboración
Crea perforaciones horizontales1 y verticales en la superficie de la pieza.
Las perforaciones pueden ser “optimizadas” y “no optimizadas”. Ambas pueden ser ejecutadas utilizando los
mandriles del grupo de perforación o el electromandril. El CN procede a efectuar la búsqueda automática de las
herramientas según los datos implementados (diámetro, tipo de broca, etc.) seleccionando entre los mandriles
presentes en la configuración de la máquina aquéllos más adecuados para realizar el tipo de trabajo activado.
Entre estos dos tipos de elaboraciones hay una sola diferencia, que se refiere al orden con el cual se ejecuta el
programa de elaboración2. En el caso de elaboraciones “no optimizadas” el programa es ejecutado en el orden
secuencial en el que ha sido creado por el operador, mientras que, en el caso de elaboraciones “optimizadas”, el
programa de trabajo es elaborado por el CN que selecciona el recorrido más veloz para efectuar las
elaboraciones.
Las elaboraciones que pueden programarse son:
• Perforaciones a partir de una geometría, es decir, aplicables a las geometrías bidimensionales creadas en
las caras de la pieza.
• Perforaciones paramétricas repetidas, partiendo de la cota del primer orificio programado.
1 Elaboración con la herramienta posicionada paralelamente al plano de trabajo, en una de las caras laterales de la
pieza.
2 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
02/02/2016
629
Capítulo - Perforación - Secciones de la ficha principal
Tipo
TYP
De geometría
Perforaciones para aplicar a las geometrías programadas.
De posición
Perforaciones partiendo de la cota del primer orificio programado.
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic1 en la casilla para seleccionar las geometrías para elaborar.
129. Lista de las geometrías para elaborar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
630
Capítulo - Perforación - Secciones de la ficha principal
Lado y arista
SIDECRN
Tipo de coordenadas
TPL
Permite seleccionar el tipo de coordenadas para generar el orificio, si se ha definido la opción De posición.
Posición x
X
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
631
Capítulo - Perforación - Secciones de la ficha principal
Posición y
Y
Ángulo
A
Ángulo de la recta a partir de la coordenada, para establecer el punto en el cual generar el orificio.
Datos herramienta
Usar Herramienta
BYTOOL
Permite seleccionar el tipo de datos de herramienta para utilizar: si seleccionar directamente una herramienta de
la base de datos1 o si programar el diámetro y el tipo de herramienta.
0: Diámetro
Permite definir el diámetro y el tipo de herramienta.
1: Herramienta
Permite seleccionar una herramienta de la base de datos.
Herramienta
TNM
Tipo herramienta
TTP
Lista predefinida de los tipos de herramientas presentes en la base de datos. Seleccionar un ítem de la lista. El
CAM busca la herramienta con el diámetro especificado entre todas aquéllas agrupadas en el tipo seleccionado.
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
632
Capítulo - Perforación - Secciones de la ficha principal
131. Tipologías:
A. Normal
B. Lanzar
C. NormalG
D. Avellanada
Normal
Herramienta con broca normal (véase la figura 131).
Lanzar
Herramienta para realizar orificios pasantes (véase la figura 131).
Avellanada
Herramienta con broca para realizar orificios avellanados (véase la figura 131).
NormalG
Herramienta con broca normal, pero de dimensiones mayores (véase la figura 131).
Vela
Fresa flauta molino de extremo.
Perfilada
Fresa con broca modelada.
Diámetro
DIA
Diámetro de la herramienta.
Profundidad
DP
Profundidad de la elaboración o distancia desde la superficie inferior de la pieza cuando se realizan las
elaboraciones pasantes.
02/02/2016
633
Capítulo - Perforación - Secciones de la ficha principal
En caso de que se desee realizar un orificio pasante, hacer clic en la casilla Orificio pasante; el número
visualizado representa la distancia entre la superficie inferior de la pieza y el vértice inferior de la broca (ref. A,
figura 132).
132. Orificio pasante
Orificio pasante
THR
Habilita (casilla marcada1) o deshabilita la perforación pasante (ver el campo de datos Profundidad).
Distancia de hundimiento
DDS
Cota (mm) en la cual la broca debe comenzar a ralentizar antes de finalizar la perforación. Este valor está
vinculado al que se ha implementado en el campo Profundidad. Ingresando el valor 0, la broca no ralentiza.
• Ejemplo A figura 133: si en este campo ha sido configurado el valor 5 y en el campo Profundidad se ha
configurado el valor 30, significa que la broca ralentiza su velocidad de descenso, cuando alcanza los 25
milímetros de profundidad.
• Ejemplo B figura 133: si en este campo se ha configurado el valor 3 y en el campo Profundidad se ha
definido la elaboración pasante, significa que la broca ralentiza su velocidad de descenso, cuando alcanza
los 3 milímetros de la superficie inferior de la pieza.
133. Distancia de hundimiento
02/02/2016
634
Capítulo - Perforación - Secciones de la ficha principal
Velocidad de hundimiento
DSP
Velocidad de la broca durante el hundimiento de la pieza; utilizable solo para elaboraciones pasantes.
La broca, después de haber alcanzado el valor implementado en el campo Distancia de hundimiento, efectúa el
último recorrido de la elaboración (ref. C, figura 134) utilizando la velocidad implementada en este campo. Si no
se ingresa ningún valor en el campo, el sistema utiliza la velocidad definida en los parámetros de la herramienta.
134. Velocidad de hundimiento
Pasadas múltiples
VTR
Número de pasadas que inciden en la profundidad de la elaboración programada. Por ejemplo, introduciendo el
número 2, la elaboración es fraccionada en 2 partes hasta alcanzar la profundidad indicada en el campo
Profundidad.
Modalidad de retorno
RMD
Modalidad con la cual la herramienta sale de la pieza para expulsar las virutas; solo en las perforaciones
fraccionadas en varias pasadas.
0: Descarga completa
La herramienta sale completamente de la pieza.
1: Descarga parcial
La herramienta sale parcialmente de la pieza.
02/02/2016
635
Capítulo - Perforación - Secciones de la ficha principal
Cota de descarga
DQT
Cota Z en la cual se posiciona la herramienta para la limpieza, eliminando los restos1 de virutas.
Datos repeticiones
Tipo de repeticiones
RPTP
Tipo de orificios repetidos. Seleccionar el tipo de repetición haciendo clic en una opción de la lista.
0: None
Ninguna repetición.
1: Matrix
Serie de repeticiones rectangulares. Crea una serie de orificios, dispuestos en fila y en columna, partiendo
del primero.
135. Tipo 1: Matrix
A. Primera perforación
B. Número de repeticiones en x
C. Número de repeticiones en y
D. Paso en x
E. Paso en y.
02/02/2016
636
Capítulo - Perforación - Secciones de la ficha principal
2: Linear
Serie de repeticiones lineales: horizontales, verticales o anguladas.
3: Circular
Serie de repeticiones circulares. Crea una serie de orificios, dispuestos en círculo, partiendo del primero.
136. Tipo 3: Circular
A. Primera perforación
B. X centro círculoe Y centro círculo
C. Paso angular
Número de repeticiones en x
MNUMX
Número de orificios a lo largo del eje x (para repetición tipo 1: Matrix). Ver figura 135.
Número de repeticiones en y
MNUMY
Número de orificios a lo largo del eje y (para repetición tipo 1: Matrix). Ver figura 135.
Paso en x
MSTEPX
Entreeje en dirección del eje x, que define la distancia entre los orificios (para repetición tipo 1: Matrix. Ver figura
135.
Paso en y
MSTEPY
02/02/2016
637
Capítulo - Perforación - Secciones de la ficha principal
Entreeje en dirección del eje y, que define la distancia entre los orificios (para repetición tipo 1: Matrix. Ver figura
135.
Ángulo
LANG
Angulación de la recta (ref. A, figura 137) a lo largo de la cual se realizan las repeticiones, partiendo del centro del
primer orificio (para repetición tipo 2: Linear).
137. Ejemplo:
A. Ángulo;
B. Paso
Número de repeticiones
LNUM
Paso
LSTEP
Entreeje (ref. B, figura 137) que define la distancia entre los orificios repetidos (para repetición tipo 2: Linear).
X centro círculo
CCX
Coordenada x del centro de rotación de la circunferencia alrededor de la cual se crean los orificios (para repetición
tipo 3: Circular). Ver figura 136.
02/02/2016
638
Capítulo - Perforación - Secciones de la ficha principal
Y centro círculo
CCY
Coordenada y del centro de rotación de la circunferencia alrededor de la cual se crean los orificios (para repetición
tipo 3: Circular). Ver figura 136.
Número de repeticiones
CNUM
Número de orificios para realizar (para repetición tipo 3: Circular). Ver figura 136.
Paso angular
CSTEP
Entreeje que define la distancia entre los orificios repetidos (para repetición tipo 3: Circular). Ver figura 136.
Datos Velocidad
Velocidad de elaboración
WSP
Velocidad de acercamiento/salida
IOS
02/02/2016
639
Capítulo - Perforación - Secciones de la ficha principal
A. Cota de seguridad
B. Superficie de la pieza
C. Cota de seguridad
Velocidad de rotación
RSP
Datos de seguridad
Habilita (casilla marcada) o deshabilita los campos de datos a continuación para definir los valores de seguridad
diferentes de los indicados en las características de la herramienta seleccionada.
Seguridad contraplantillas
JSF
Distancia de seguridad entre la herramienta y la pieza bloqueada con las ventosas perfilables.
Seguridad uniclamp
USF
Distancia de seguridad entre la herramienta y la pieza bloqueada con las prensas Uniclamp.
Datos de elaboración
Ángulo AZ
AZ
Ángulo de inclinación de la herramienta con respecto a la geometría dibujada en la cara superior de la pieza.
02/02/2016
640
Capítulo - Perforación - Secciones de la ficha principal
139. AZ
Ángulo AR
AR
Ángulo de rotación de la herramienta; es decir, el ángulo de rotación del eje del mandril en el plano xy.
140. AR
02/02/2016
641
Capítulo - Perforación - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Datos adicionales elaboración
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
5 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
642
Capítulo - Perforación - Ficha Avanzadas
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Optimizable
OPT
Habilita o deshabilita el cálculo de la cota de seguridad de la herramienta partiendo de la superficie obtenida por
un rebaje, solo si se ha definido un valor en el campo de datos Z de rebaje.
• Campo habilitado: el dato definido en el campo Z de rebaje no es considerado y el cálculo para posicionar la
herramienta en la cota de seguridad parte de la superficie de la pieza.
• Campo deshabilitado: el dato definido en el campo Z de rebaje es considerado y el cálculo para posicionar la
herramienta en la cota de seguridad parte de la superficie obtenida del rebaje.
Ejemplo figura 141
Supóngase que en los campos referidos a la seguridad de la herramienta se ha configurado el valor 10
mm y en el campo Z de rebaje el valor 5 mm. Habilitando el campo Descenso seguro en rebaje, la
herramienta se posiciona a 10 mm de la superficie de la pieza. Dejando el campo Descenso seguro en
rebaje deshabilitado, la herramienta se posiciona a 10 mm de la cota Z, es decir, a 5 mm de la superficie
de la pieza.
02/02/2016
643
Capítulo - Perforación - Ficha Avanzadas
Z de rebaje
Z
Cota Z de traslación del plano para elaborar con respecto al plano principal de la pieza.
142. Z de rebaje
Forzado mandril
SPI
Permite indicar el código de identificación del mandril que debe utilizarse para realizar la perforación (mandril del
grupo de perforación o electromandril).
Posición de la campana
SHP
Posición de la caja de aspiración durante la elaboración. Este dato es válido solo en las máquinas provistas del
correspondiente dispositivo que permite regular la posición de las cajas de aspiración.
02/02/2016
644
Capítulo - Perforación - Ficha Avanzadas
Ingresar un valor entre 1 y 6. El valor 0 activa el posicionamiento automático de las cajas de aspiración que se
gestiona en función a los datos de elaboración establecidos.
Si el valor introducido no fuese compatible con las implementaciones definidas en la elaboración, las cajas de
aspiración se posicionarían, de todas maneras, a una cota límite obtenida automáticamente en función a los
datos implementados.
Habilita (casilla marcada) o deshabilita el uso del soplador para la limpieza de la pieza, cuando se utiliza el
copiador o el presor.
Soplador interno
ETB
Habilita (casilla marcada) o deshabilita el uso del soplador dentro del electromandril.
Presor
PRS
Mantener deflector
KDT
Habilita (casilla marcada) o deshabilita el depósito del deflector en el almacén durante la operación de cambio de
herramienta. Para que el deflector no sea depositado, marcar la casilla.
Habilita (casilla marcada) o deshabilita el uso del agregado para realizar las elaboraciones en la cara inferior de la
pieza.
Ángulo de aproximación
A21
Ángulo de rotación del agregado que trabaja en la cara inferior de la pieza, que puede calcularse partiendo de la
cara lateral seleccionada en el recuadro que se encuentra debajo o definida de forma automática.
02/02/2016
645
Capítulo - Perforación - Ficha Avanzadas
Cuando se programa la elaboración utilizando el agregado que trabaja en la cara inferior de la pieza, para
posicionarlo debajo de la misma, se debe indicar la cara lateral hacia la cual se lo debe orientar para realizar la
bajada.
En este caso, si se habilita esta casilla, la elección de la cara se realiza automáticamente; si se deshabilita, se
debe indicar la cara en el recuadro que se encuentra a continuación.
Permite seleccionar la cara lateral hacia la cual dirigir el agregado para poder posicionarlo debajo de la pieza.
02/02/2016
646
Capítulo - Corte -
Corte
Descripción de la elaboración
Crea cortes horizontales y verticales en la superficie de la pieza.
Las elaboraciones que pueden programarse son:
• Cortes a partir de una geometría, es decir, aplicables a las geometrías bidimensionales creadas en las caras
de la pieza.
• Cortes repetidos partiendo de la cota del primer corte programado.
02/02/2016
647
Capítulo - Corte - Secciones de la ficha principal
Tipo corte
TYP
De geometría
Cortes para aplicar a las geometrías programadas.
De punto final
Cortes lineales o angulosos utilizando como datos de referencia las coordenadas del punto final.
De longitud
Cortes lineales o angulosos utilizando como datos de referencia la longitud y el ángulo.
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
02/02/2016
648
Capítulo - Corte - Secciones de la ficha principal
Lado y arista
SIDECRN
X inicial
X
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
649
Capítulo - Corte - Secciones de la ficha principal
Y inicial
Y
X final
XE
Y final
YE
Longitud
L
Ángulo
ANG
02/02/2016
650
Capítulo - Corte - Secciones de la ficha principal
Posición de la herramienta con respecto a la trayectoria de trabajo. Seleccionar la opción deseada entre las
presentes en el menú desplegable1.
Central
Posiciona el eje de la herramienta en el centro de la trayectoria.
• Ver la referencia A, figura 146.
Izquierda
Posiciona el eje de la herramienta a la izquierda de la trayectoria.
• Ver la referencia C, figura 146.
Derecha
Posiciona el eje de la herramienta a la derecha de la trayectoria.
• Ver la referencia B, figura 146.
146. Ejemplo de correcciones
A. Central
B. Derecha
C. Izquierda
Interna
Posiciona el eje de la herramienta dentro del perfil cerrado.
• Ver la referencia A, figura 147.
Externa
Posiciona el eje de la herramienta fuera del perfil cerrado.
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
651
Capítulo - Corte - Secciones de la ficha principal
A. Interna
B. Externa
De geometría
Posiciona el eje de la herramienta utilizando las configuraciones definidas en la geometría.
Inversión de recorrido
RV
Permite invertir la dirección de avance de la herramienta. La herramienta para efectuar la elaboración no parte del
punto inicial de la geometría programada, sino de su punto final.
Corrección hoja
BRC
02/02/2016
652
Capítulo - Corte - Secciones de la ficha principal
Habilita o deshabilita la corrección del radio de la hoja1 durante la entrada en la pieza y la salida. El CAM realiza
cálculos permitiendo a la hoja iniciar y terminar la elaboración en los puntos programados.
Haciendo clic en el primer pulsador2, la hoja ejecuta el corte bajando al punto de inicio de la elaboración con su
extremo inferior A (figura 148). Haciendo clic en el segundo pulsador, la hoja ejecuta el corte bajando al punto de
inicio de la elaboración con su extremo lateral B (figura 148).
148. Corrección hoja
Datos herramienta
Nombre de la herramienta
TNM
Profundidad
DP
Profundidad de la elaboración o distancia desde la superficie inferior de la pieza cuando se realizan las
elaboraciones pasantes.
Para una elaboración pasante, hacer clic en la casilla Pasante; el número visualizado representa la distancia
entre la superficie inferior de la pieza y el vértice inferior de la herramienta.
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
653
Capítulo - Corte - Secciones de la ficha principal
Espesor total
TTK
Pasante
THR
Habilita (casilla marcada1) o deshabilita el corte pasante (ver el campo de datos Profundidad).
Entrada
Prolongación inicial
DIN
Traslación del punto de origen de la elaboración más adelante o más atrás en la misma trayectoria.
Salida
Prolongación final
DOU
Distancia entre el punto de entrada y el punto de salida de la herramienta de la pieza, para prolongar la
elaboración.
Número Pasadas
VTR
02/02/2016
654
Capítulo - Corte - Secciones de la ficha principal
Pasadas bidireccionales
BDR
Autoriza (casilla marcada) la herramienta para efectuar las pasadas siguientes alternando su dirección. La
herramienta cambia el sentido de su dirección cada vez que efectúa una nueva pasada. Habilitar la función
haciendo clic en la casilla.
NOTA:
Última pasada
DVR
Profundidad que debe alcanzar la herramienta durante la última pasada, en caso de pasadas múltiples.
Para la descripción, véase el campo de datos Última pasada del fresado .
Datos repeticiones
Tipo de repeticiones
RPTP
Tipo de cortes repetidos. Seleccionar el tipo de repetición haciendo clic en una opción de la lista.
0: None
Ninguna repetición.
2: Linear
Serie de repeticiones lineales con ángulo direccional.
Completar los siguientes campos de datos: Número de repeticiones; Paso; Ángulo.
02/02/2016
655
Capítulo - Corte - Secciones de la ficha principal
149. 2: Linear
3: Circular
Serie de repeticiones circulares. Crea una serie de cortes, dispuestos en círculo, partiendo del primero.
Ángulo
LANG
Inclinación que define la dirección de los cortes repetidos a partir del punto inicial del primer corte (para repetición
tipo : 2: Linear).
Ingresar el ángulo (véase ref. C, figura 149).
Número de repeticiones
LNUM
Paso
LSTEP
Entreeje que define la distancia entre los cortes (para repetición tipo 2: Linear).
02/02/2016
656
Capítulo - Corte - Secciones de la ficha principal
X centro círculo
CCX
Coordenada x del centro de rotación de la circunferencia alrededor de la cual se crean los cortes (para repetición
tipo 3: Circular).
Y centro círculo
CCY
Coordenada y del centro de rotación de la circunferencia alrededor de la cual se crean los cortes (para repetición
tipo 3: Circular).
Número de repeticiones
CNUM
Paso angular
CSTEP
Entreeje que define la distancia entre los orificios repetidos (para repetición tipo 3: Circular).
Datos velocidad
NOTA:
Los valores de default1 de estos campos de datos son los indicados en las propiedades de la
herramienta utilizada en la elaboración.
Habilita (casilla marcada) o deshabilita la visualización y la modificación de las velocidades definidas en las
propiedades de la herramienta catalogada.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
657
Capítulo - Corte - Secciones de la ficha principal
Marcando la casilla, el sistema utiliza los valores definidos en las propiedades de la herramienta. Para modificar
los valores, deshabilitar la casilla.
Velocidad de elaboración
WSP
Velocidad de bajada
DSP
Velocidad con la cual la hoja se desplaza desde la superficie de la pieza a la cota inicial del corte A (figura 150).
150. Velocidad de bajada
Velocidad de acercamiento/salida
IOS
Velocidad usada por la herramienta para desplazarse desde la cota de seguridad A y establecer contacto con la
superficie de la pieza B, o bien, para salir de la pieza al final del corte programado y volver a la cota de seguridad
(figura 151).
Este dato se utiliza también en los tramos para el posicionamiento de la herramienta.
151. Velocidad de acercamiento/salida
El recuadro 1 muestra la entrada; el recuadro 2, la salida.
02/02/2016
658
Capítulo - Corte - Secciones de la ficha principal
Velocidad de rotación
RSP
Datos de seguridad
Habilita (casilla marcada) o deshabilita los campos de datos a continuación para definir los valores de seguridad
diferentes de los indicados en las características de la herramienta seleccionada.
Seguridad contraplantillas
JSF
Distancia de seguridad entre la herramienta y la pieza bloqueada con las ventosas perfilables.
Seguridad uniclamp
USF
Distancia de seguridad entre la herramienta y la pieza bloqueada con las prensas Uniclamp.
Datos de elaboración
Ángulo AZ
AZ
02/02/2016
659
Capítulo - Corte - Secciones de la ficha principal
Material sobrante
OVM
Material excedente que se desea dejar durante el corte. El valor indicado en este campo está vinculado al tipo de
corrección definido en el campo de datos Corrección del radio de la herramienta.
• Con corrección izquierda o derecha, implementando un valor negativo, la herramienta extrae más material;
implementando un valor positivo, la herramienta extrae menos material.
• Con corrección central, implementando un valor negativo, la elaboración se traslada a la derecha de la
trayectoria programada, implementando un valor positivo, la elaboración se traslada a la izquierda de la
trayectoria programada.
02/02/2016
660
Capítulo - Corte - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Datos adicionales elaboración
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
661
Capítulo - Corte - Ficha Avanzadas
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Optimizable
OPT
Habilita o deshabilita el cálculo de la cota de seguridad de la herramienta partiendo de la superficie obtenida por
un rebaje, solo si se ha definido un valor en el campo de datos Z de rebaje.
• Campo habilitado: el dato definido en el campo Z de rebaje no es considerado y el cálculo para posicionar la
herramienta en la cota de seguridad parte de la superficie de la pieza.
• Campo deshabilitado: el dato definido en el campo Z de rebaje es considerado y el cálculo para posicionar la
herramienta en la cota de seguridad parte de la superficie obtenida del rebaje.
Ejemplo figura 153
Supóngase que en los campos referidos a la seguridad de la herramienta se ha configurado el valor 10 mm y
en el campo Z de rebaje el valor 5 mm.
Dejando este campo deshabilitado, la herramienta se posiciona a 10 mm de la cota Z, es decir, a 5 mm de
la superficie de la pieza (ref. A).
Habilitando el campo, la herramienta se posiciona a 10 mm de la superficie de la pieza (ref. B).
02/02/2016
662
Capítulo - Corte - Ficha Avanzadas
Z de rebaje
Z
Cota Z de traslación del plano para elaborar con respecto al plano principal de la pieza.
• Véase también el campo de datos Descenso seguro en rebaje.
154. Z de rebaje
Posible inversión
PRV
02/02/2016
663
Capítulo - Corte - Ficha Avanzadas
155. a. dirección de default de la hoja; b. sentido de rotación de la hoja, que determina la dirección de default;
c. dirección recorrida por la hoja para efectuar la elaboración; d. dirección del dibujo programado.
Obliga (casilla marcada) a la hoja a efectuar el corte invirtiendo (ref. c, figura 156) su dirección de avance (ref. a,
figura 156), denominada “dirección de default”. Cualquiera sea la dirección de la elaboración programada (ref. d,
figura 156), la dirección de avance de la hoja se invierte.
156. a. dirección de default de la hoja; b. sentido de rotación de la hoja, que determina la dirección de default;
c. dirección recorrida por la hoja para efectuar la elaboración, que va en dirección opuesta a la de default;
d. dirección del dibujo programado.
Mandril
SPI
Permite indicar el electromandril con el que efectuar la elaboración. Este campo puede ser útil cuando se tiene la
necesidad de efectuar una elaboración con un agregado/herramienta que tiene un solo electromandril como
soporte. Se aconseja controlar que el electromandril elegido esté presente en la máquina, o bien, que sea
compatible con el almacén donde se aloja la herramienta para montar; en caso contrario, la optimización no será
correcta.
El campo de datos vacío autoriza al CAM a efectuar la elección del electromandril.
02/02/2016
664
Capítulo - Corte - Ficha Avanzadas
Posición de la campana
SHP
Posición de la caja de aspiración durante la elaboración. Este dato es válido solo en las máquinas provistas del
correspondiente dispositivo que permite regular la posición de las cajas de aspiración.
Ingresar un valor entre 1 y 6. El valor 0 activa el posicionamiento automático de las cajas de aspiración que se
gestiona en función a los datos de elaboración establecidos.
Si el valor introducido no fuese compatible con las implementaciones definidas en la elaboración, las cajas de
aspiración se posicionarían, de todas maneras, a una cota límite obtenida automáticamente en función a los
datos implementados.
Habilita (casilla marcada) o deshabilita el uso del soplador para la limpieza de la pieza, cuando se utiliza el
copiador o el presor.
Mantener deflector
KDT
Habilita (casilla marcada) o deshabilita el depósito del deflector en el almacén durante la operación de cambio de
herramienta. Para que el deflector no sea depositado, marcar la casilla.
02/02/2016
665
Capítulo - Fresado -
Fresado
Descripción de la elaboración
Crea fresados en la superficie de la pieza; aplicable solo a las geometrías bidimensionales: figuras planas y
textos. Las elaboraciones de fresado pueden llevarse a cabo con cualquier tipo de fresa o de agregado.
Las elaboraciones que pueden programarse son:
• Elaboración del contorno de la pieza.
157.
• Elaboraciones para llevar a cabo en cualquier cara de la pieza, realizando perfiles o textos.
158.
02/02/2016
666
Capítulo - Fresado - Secciones de la ficha principal
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic1 en la casilla para seleccionar las geometrías para elaborar.
159. Lista de las geometrías para elaborar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
667
Capítulo - Fresado - Secciones de la ficha principal
Posición de la herramienta con respecto a la trayectoria de trabajo. Seleccionar la opción deseada entre las
presentes en el menú desplegable1.
Central
Posiciona el eje de la herramienta en el centro de la trayectoria.
• Ver la referencia A, figura 160.
Izquierda
Posiciona el eje de la herramienta a la izquierda de la trayectoria.
• Ver la referencia C, figura 160.
Derecha
Posiciona el eje de la herramienta a la derecha de la trayectoria.
• Ver la referencia B, figura 160.
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
668
Capítulo - Fresado - Secciones de la ficha principal
A. Central
B. Derecha
C. Izquierda
Interna
Posiciona el eje de la herramienta dentro del perfil cerrado.
• Ver la referencia A, figura 161.
Externa
Posiciona el eje de la herramienta fuera del perfil cerrado.
• Ver la referencia B, figura 161.
161. Ejemplos de corrección
A. Interna
B. Externa
De geometría
Posiciona el eje de la herramienta utilizando las configuraciones definidas en la geometría.
Inversión de recorrido
RV
02/02/2016
669
Capítulo - Fresado - Secciones de la ficha principal
Permite invertir la dirección de avance de la herramienta. La herramienta para efectuar la elaboración no parte del
punto inicial de la geometría programada, sino de su punto final.
Datos herramienta
Herramienta
TNM
Profundidad
DP
Profundidad de la elaboración o distancia desde la superficie inferior de la pieza cuando se realizan las
elaboraciones pasantes.
Para efectuar una elaboración pasante, hacer clic3 en la casilla Pasante; el número visualizado representa la
distancia entre la superficie inferior de la pieza y el vértice inferior de la herramienta (ref. A, figura 162).
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
670
Capítulo - Fresado - Secciones de la ficha principal
162. Pasante
Pasante
THR
Habilita (casilla marcada1) o deshabilita la perforación pasante (ver el campo de datos Profundidad).
Puntos de Control
Punto de control
CTRLPOINT
Permite seleccionar los puntos en las herramientas perfiladas definidas en el área datos2 correspondiente de las
herramientas.
Véase la sección Puntos de control para las herramientas de la madera.
Entrada
Si no se define ningún tipo de entrada, se puede indicar una velocidad aplicable al tramo de bajada de la
herramienta; en este caso, deshabilitar la casilla Datos desde herramienta y modificar el campo de datos
Velocidad de acercamiento/salida.
Tipo
TIN
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
671
Capítulo - Fresado - Secciones de la ficha principal
Ángulo
AIN
Radio porcentual
RPI
Inserción tabbing
TBI
Longitud de tabbing
TLI
Cota de tabbing
TQI
Separación
GIN
Salida
Si no se define ningún tipo de salida, se puede indicar una velocidad aplicable al tramo de subida de la
herramienta; en este caso, deshabilitar la casilla Datos desde herramienta y modificar el campo de datos
Velocidad de acercamiento/salida.
Tipo
TOU
02/02/2016
672
Capítulo - Fresado - Secciones de la ficha principal
Ángulo
AOU
Radio porcentual
RPO
Inserción tabbing
TBO
Longitud de tabbing
TLO
Cota de tabbing
TQO
Separación
GOU
Pasadas verticales
VTR
02/02/2016
673
Capítulo - Fresado - Secciones de la ficha principal
163. Ejemplo:
Última pasada
DVR
Profundidad que debe alcanzar la herramienta durante la última pasada (ref. B, figura 163), en caso de pasadas
múltiples.
Por ejemplo, si la profundidad total de la elaboración es de 30 mm, ingresando en este campo el valor 10 y en el
campo Pasadas verticales el valor 2, la herramienta divide la elaboración en dos partes:
• desciende en la pieza y alcanza una profundidad de 20 mm (figura 164);
• desciende hasta los 20 mm y extrae otros 10 mm (figura 164).
164. Ejemplo:
Bidireccional
BDR
Autoriza (casilla marcada) la herramienta para efectuar las pasadas siguientes alternando su dirección. La
herramienta cambia dirección en cada nueva pasada.
Marcando la casilla Pasos incrementales, la herramienta realiza la primera pasada descendiendo
constantemente hasta la segunda, invierte el sentido de recorrido y desciende nuevamente de manera constante,
hasta realizar la siguiente pasada.
Pasos incrementales
INCSTP
02/02/2016
674
Capítulo - Fresado - Secciones de la ficha principal
Habilita (casilla marcada) o deshabilita la realización de las pasadas verticales incrementando constantemente el
descenso entre una pasada y la siguiente. Este campo es válido sólo con la casilla Bidireccional habilitada.
Eliminar salidas
NEBS
Habilita (casilla habilitada1) o deshabilita la unión de las pasadas programadas en el campo de datos Pasadas
verticales; sólo en caso de perfiles cerrados. Marcando la casilla, la herramienta realiza todas las pasadas sin
salir, en ningún caso, de la pieza.
Pasadas horizontales
HRN
A. Geometría programada
B. Número de pasadas horizontales en la cara 0
C. Distancia entre una pasada y la siguiente
Paso multipasada
SHR
Paso que existe entre las pasadas indicadas en el campo de datos Pasadas horizontales: es decir, la distancia
entre una pasada y la siguiente, partiendo de la cota de la geometría programada.
• Ver ref. A y C, figura 165.
02/02/2016
675
Capítulo - Fresado - Secciones de la ficha principal
Última pasada
LSHR
Distancia desde la pasada horizontal anterior, para agregar una pasada final.
Datos velocidad
NOTA:
Los valores de default1 de estos campos de datos son los indicados en las propiedades de la
herramienta utilizada en la elaboración.
Habilita (casilla marcada) o deshabilita la visualización y la modificación de las velocidades definidas en las
propiedades de la herramienta catalogada.
Marcando la casilla, el sistema utiliza los valores definidos en las propiedades de la herramienta. Para modificar
los valores, deshabilitar la casilla.
Velocidad de elaboración
WSP
Velocidad de bajada
DSP
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
676
Capítulo - Fresado - Secciones de la ficha principal
166. Ejemplo:
A. Superficie de la pieza
B. Punto de inicio de la elaboración
Velocidad de acercamiento/salida
IOS
A. Cota de seguridad
B. Superficie de la pieza
C. Punto de inicio de la elaboración (véase también la figura 168)
Velocidad de rotación
RSP
02/02/2016
677
Capítulo - Fresado - Secciones de la ficha principal
Datos de seguridad
Habilita (casilla marcada) o deshabilita los campos de datos a continuación para definir los valores de seguridad
diferentes de los indicados en las características de la herramienta seleccionada.
Seguridad contraplantillas
JSF
Distancia de seguridad entre la herramienta y la pieza bloqueada con las ventosas perfilables.
Seguridad uniclamp
USF
Distancia de seguridad entre la herramienta y la pieza bloqueada con las prensas Uniclamp.
Datos de elaboración
Material sobrante
OVM
Z inicial
ZS
02/02/2016
678
Capítulo - Fresado - Secciones de la ficha principal
Z final
ZE
Longitud en porcentaje
LPR
Permite definir el tipo de valor para ingresar en el campo de datos Distancia / Recorrido:
True
Valor expresado como porcentaje.
False
Valor relativo.
Distancia / Recorrido
LNG
Porción del perfil entero que se desea trabajar partiendo del punto inicial de la geometría.
El tipo de valor ingresado depende de la elección realizada en el campo de datos Longitud en porcentaje.
Prolongación inicial
DIN
Traslación del punto de origen de la elaboración más adelante o más atrás en la misma trayectoria.
02/02/2016
679
Capítulo - Fresado - Secciones de la ficha principal
Prolongación final
DOU
Distancia entre el punto de entrada y el punto de salida de la herramienta de la pieza, para prolongar la
elaboración.
Distancia ralentización
SDS
Ángulo AZ
AZ
Ángulo de inclinación de la herramienta con respecto a la geometría dibujada en la cara de la pieza, que puede
calcularse a partir de la arista de referencia.
170.
Ángulo AR
AR
Ángulo de rotación de la herramienta; es decir, el ángulo de rotación del eje del mandril en la cara, que puede
calcularse a partir de la arista de referencia.
Seguimiento TCP
TCP
Habilita (casilla marcada) o deshabilita el uso del eje C para efectuar fresados interpolados con la herramienta en
posición ortogonal respecto al perfil para elaborar.
02/02/2016
680
Capítulo - Fresado - Secciones de la ficha principal
Elaboración continua
CW
Habilita (casilla marcada) o deshabilita la elaboración continua, sin interrupciones, de los perfiles repetidos
aunque no coincidan perfectamente.
Distancia máxima
DST
Distancia entre un perfil repetido y el siguiente, los cuales no coinciden perfectamente, para establecer si
elaborarlos utilizando un fresado continuo, sin interrupciones.
Radio de racor
RAY
Radio para unir los perfiles repetidos que no coinciden perfectamente, de modo que sea posible elaborarlos,
utilizando un fresado continuo, sin interrupciones.
Eliminar superposiciones
RMO
02/02/2016
681
Capítulo - Fresado - Secciones de la ficha principal
UDT
Mantener deflector
KDT
Habilita (casilla marcada) o deshabilita el depósito del deflector en el almacén durante la operación de cambio de
herramienta. Para que el deflector no sea depositado, marcar la casilla.
Nombre deflector
TDT
02/02/2016
682
Capítulo - Fresado - Secciones de la ficha principal
Deflector fijo
FXD
Habilita (casilla marcada) o deshabilita la inserción de un ángulo fijo para girar el deflector de virutas de modo que
el cárter no colisione con la pieza que se está elaborando.
Marcando la casilla, se ignoran los datos definidos anteriormente (distancias y rotaciones) y se utiliza el ángulo
definido en el campo de datos Ángulo fijo deflector.
Distancia
DDT
Distancia de seguridad entre el deflector de virutas y la superficie de la pieza elaborada A o para elaborar B
(figura 171).
Espesor
SDT
Distancia inicial
IDT
Distancia final
FDT
Rotación deflector
RDT
Rotación F del deflector de virutas realizada desde el punto de inicio de la rotación al punto de discontinuidad
geométrica de la trayectoria de elaboración (figura 171). Este porcentaje se calcula sobre la rotación total
necesaria para girar alrededor del punto de discontinuidad.
02/02/2016
683
Capítulo - Fresado - Secciones de la ficha principal
Ralentizar en aristas
CRR
Disminuye (casilla marcada) la velocidad de rotación del deflector de virutas cerca de las aristas redondeadas.
02/02/2016
684
Capítulo - Fresado - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Datos adicionales elaboración
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
685
Capítulo - Fresado - Ficha Avanzadas
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Optimizable
OPT
Habilita o deshabilita el cálculo de la cota de seguridad de la herramienta partiendo de la superficie obtenida por
un rebaje, solo si se ha definido un valor en el campo de datos Z de rebaje.
• Campo habilitado: el dato definido en el campo Z de rebaje no es considerado y el cálculo para posicionar la
herramienta en la cota de seguridad parte de la superficie de la pieza.
• Campo deshabilitado: el dato definido en el campo Z de rebaje es considerado y el cálculo para posicionar la
herramienta en la cota de seguridad parte de la superficie obtenida del rebaje.
Ejemplo figura 172
Supóngase que en los campos referidos a la seguridad de la herramienta se ha configurado el valor 10
mm y en el campo Z de rebaje el valor 5 mm. Habilitando el campo Descenso seguro en rebaje, la
herramienta se posiciona a 10 mm de la superficie de la pieza. Dejando el campo Descenso seguro en
rebaje deshabilitado, la herramienta se posiciona a 10 mm de la cota Z, es decir, a 5 mm de la superficie
de la pieza.
02/02/2016
686
Capítulo - Fresado - Ficha Avanzadas
Z de rebaje
Z
Cota Z de traslación del plano para elaborar con respecto al plano principal de la pieza.
• Véase también el campo de datos Descenso seguro en rebaje.
173. Z de rebaje
Mandril
SPI
NOTA:
02/02/2016
687
Capítulo - Fresado - Ficha Avanzadas
Posición de la campana
SHP
Posición de la caja de aspiración durante la elaboración. Este dato es válido solo en las máquinas provistas del
correspondiente dispositivo que permite regular la posición de las cajas de aspiración.
Ingresar un valor entre 1 y 6. El valor 0 activa el posicionamiento automático de las cajas de aspiración que se
gestiona en función a los datos de elaboración establecidos.
Si el valor introducido no fuese compatible con las implementaciones definidas en la elaboración, las cajas de
aspiración se posicionarían, de todas maneras, a una cota límite obtenida automáticamente en función a los
datos implementados.
Flotación
SWI
Habilita (casilla marcada) o deshabilita el uso del copiador o de otros dispositivos similares (por ej.: los
agregados con el copiador).
Soplador
BLW
Habilita (casilla marcada) o deshabilita el uso del soplador para la limpieza de la pieza, cuando se utiliza el
copiador o el presor.
Presor
PRS
Habilita (casilla marcada) o deshabilita el uso del soplador para retirar de la pieza las virutas generadas durante la
elaboración.
Conectar elaboración
EML
02/02/2016
688
Capítulo - Fresado - Ficha Avanzadas
Habilita (casilla marcada) o deshabilita la posibilidad de conectar una elaboración con otra que tenga las mismas
propiedades. Marcando la casilla, entre una elaboración y la siguiente, la herramienta no asciende.
Habilita (casilla marcada) o deshabilita la generación de tantos fresados como puntos no tangentes se
encuentran en el perfil a elaborar. Marcando la casilla, el recorrido de elaboración se subdivide en varios
fresados; cada vez que en el perfil se encuentran puntos no tangentes, la herramienta se levanta y comienza a
trabajar en el segundo tramo tangente.
Habilita (casilla marcada) o deshabilita el uso del agregado para realizar las elaboraciones en la cara inferior de la
pieza.
Ángulo de aproximación
A21
Ángulo de rotación del agregado que trabaja en la cara inferior de la pieza, que puede calcularse partiendo de la
cara lateral seleccionada en el recuadro que se encuentra debajo o definida de forma automática.
Cuando se programa la elaboración utilizando el agregado que trabaja en la cara inferior de la pieza, para
posicionarlo debajo de la misma, se debe indicar la cara lateral hacia la cual se lo debe orientar para realizar la
bajada.
En este caso, si se habilita esta casilla, la elección de la cara se realiza automáticamente; si se deshabilita, se
debe indicar la cara en el recuadro que se encuentra a continuación.
Permite seleccionar la cara lateral hacia la cual dirigir el agregado para poder posicionarlo debajo de la pieza.
02/02/2016
689
Capítulo - Incisión 3D -
Incisión 3D
Descripción de la elaboración
Crea incisiones con una herramienta cónica.
Este tipo de elaboración puede aplicarse a las geometrías bidimensionales: textos, elementos individuales,
trazados cerrados y abiertos.
02/02/2016
690
Capítulo - Incisión 3D - Secciones de la ficha principal
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic1 en la casilla para seleccionar las geometrías para elaborar.
174. Lista de las geometrías para elaborar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
691
Capítulo - Incisión 3D - Secciones de la ficha principal
Datos herramienta
Herramienta
TNM
Generales
Habilita (casilla marcada3) o deshabilita la visualización y la modificación de algunos datos definidos en las
propiedades de la herramienta catalogada.
Velocidad de rotación
EN_RPM
Velocidad de elaboración
EN_Feed
% Velocidad de entrada
EN_PercFeedIn
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de entrada en
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Por ejemplo, si la herramienta para utilizar tiene una velocidad de avance igual a 3000 mm/min, para disminuirla
en fase de entrada y llevarla a 1500 mm/min, ingresar en este campo el número 50 (3000 x 50% = 1500).
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
692
Capítulo - Incisión 3D - Secciones de la ficha principal
% Velocidad de salida
EN_PercFeedOut
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de salida de
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Cota Z de seguridad
EN_ZSic
Cota Z para determinar la distancia que la herramienta debe mantener de la pieza, durante las operaciones de
desplazamiento y desvinculación del grupo, para evitar colisiones con los elementos del plano o con la misma
pieza.
Cota Z de aproximación
EN_ZAcc
Cota Z para establecer la distancia de la herramienta desde el punto inicial de la elaboración. La herramienta llega
a la máxima velocidad hasta la cota establecida en este campo de datos y, luego, ralentiza para alcanzar el punto
inicial de la elaboración.
Datos de elaboración
Profundidad de trabajo
EN_PAR_DEPTH
Profundidad de la elaboración.
• Para las superficies creadas partiendo de la pieza, la cota Z de partida para el cálculo de la profundidad es la
cara de la pieza activa.
• Para las superficies creadas sin la pieza de referencia, la cota Z de partida para el cálculo de la profundidad
es la cota del sistema de coordenadas.
Ejecutar vaciado
SV
Habilita (casilla marcada) o deshabilita la elaboración de vaciado de la geometría seleccionada. En este caso, la
herramienta de incisión además de incidir en el perfil, lo vacía incluso en el interior.
Entreeje o distancia entre una pasada y la siguiente, para vaciar la geometría seleccionada.
02/02/2016
693
Capítulo - Incisión 3D - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Estrategia de elaboración
• Tolerancias
• Datos adicionales elaboración
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
5 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
694
Capítulo - Incisión 3D - Ficha Avanzadas
Por ejemplo, ingresando la fórmula LPX>2000, si la longitud x de la pieza es mayor que 2000 mm, la elaboración
se visualiza y, por lo tanto, se ejecuta.
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Estrategia de elaboración
Ángulo A (figura 175) para definir si hay tangencia o no entre dos elementos consecutivos.
Si el ángulo entre los dos elementos es inferior a este dato, la herramienta realiza el ángulo sin separarse de la
pieza.
175. Ejemplo
A. Ángulo
Z cruces intermedios
EN_PAR_ZSVINCV
Cota de seguridad intermedia para el posicionamiento de la herramienta entre una pasada y la siguiente.
02/02/2016
695
Capítulo - Incisión 3D - Ficha Avanzadas
Longitud mínima de cada paso de la trayectoria realizada por la herramienta para poder llevar a cabo la
elaboración. No se elaboran longitudes menores a ésta.
Seguimiento de la normal
EN_PAR_NORM
Tolerancias
Precisión de elaboración
EN_PAR_PREC
Índice para definir la precisión de la elaboración a los fines de poder calcular las trayectorias de la herramienta.
Valores inferiores a 0,05 permiten una elaboración más precisa.
02/02/2016
696
Capítulo - Incisión 3D - Ficha Avanzadas
Posición de la campana
SHP
Posición de la caja de aspiración durante la elaboración. Este dato es válido solo en las máquinas provistas del
correspondiente dispositivo que permite regular la posición de las cajas de aspiración.
Ingresar un valor entre 1 y 6. El valor 0 activa el posicionamiento automático de las cajas de aspiración que se
gestiona en función a los datos de elaboración establecidos.
Si el valor introducido no fuese compatible con las implementaciones definidas en la elaboración, las cajas de
aspiración se posicionarían, de todas maneras, a una cota límite obtenida automáticamente en función a los
datos implementados.
Optimizable
OPT
02/02/2016
697
Capítulo - Vaciado/desbaste -
Vaciado/desbaste
Descripción de la elaboración
Crea elaboraciones de vaciado o de pulido aplicables a todos los tipos de geometría: figuras planas, textos y
superficies.
Para las figuras planas o para los textos, extrae el material dentro o fuera del perfil para obtener superficies
excavadas o rebajadas.
Para las superficies, pule la pieza para desbastarla, es decir, para darle la primera forma de la superficie dibujada
a la cual aplicar, luego, los diferentes acabados.
177. Ejemplos de vaciados
02/02/2016
698
Capítulo - Vaciado/desbaste - Secciones de la ficha principal
Vaciado
TYP
De geometría
Vaciado para aplicar a las geometrías programadas.
De cara
Vaciado de las caras no estándar creadas.
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic1 en la casilla para seleccionar las geometrías para elaborar.
178. Lista de las geometrías para elaborar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
699
Capítulo - Vaciado/desbaste - Secciones de la ficha principal
Lado
SIDECRN
Inversión de recorrido
RV
1 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
02/02/2016
700
Capítulo - Vaciado/desbaste - Secciones de la ficha principal
Permite invertir la dirección de avance de la herramienta. La herramienta para efectuar la elaboración no parte del
punto inicial de la geometría programada, sino de su punto final.
Datos herramienta
Herramienta
TNM
Generales
Habilita (casilla marcada3) o deshabilita la visualización y la modificación de algunos datos definidos en las
propiedades de la herramienta catalogada.
Velocidad de rotación
SV_RPM
Velocidad de elaboración
SV_Feed
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
701
Capítulo - Vaciado/desbaste - Secciones de la ficha principal
% Velocidad de entrada
SV_PercFeedIn
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de entrada en
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Por ejemplo, si la herramienta para utilizar tiene una velocidad de avance igual a 3000 mm/min, para disminuirla
en fase de entrada y llevarla a 1500 mm/min, ingresar en este campo el número 50 (3000 x 50% = 1500).
% Velocidad de salida
SV_PercFeedOut
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de salida de
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Cota Z de seguridad
SV_ZSic
Cota Z para determinar la distancia que la herramienta debe mantener de la pieza, durante las operaciones de
desplazamiento y desvinculación del grupo, para evitar colisiones con los elementos del plano o con la misma
pieza.
Cota Z de aproximación
SV_ZAcc
Cota Z para establecer la distancia de la herramienta desde el punto inicial de la elaboración. La herramienta llega
a la máxima velocidad hasta la cota establecida en este campo de datos y, luego, ralentiza para alcanzar el punto
inicial de la elaboración.
Entrada
Tipo
TypeLeadIn
02/02/2016
702
Capítulo - Vaciado/desbaste - Secciones de la ficha principal
• Arco 3D
• Prolongación elemento
• Prolongación ente 3D
Longitud tramo
LengthLeadIn
Radio
RadiusLeadIn
Ángulo
AngleLeadIn
Salida
Tipo
TypeLeadOut
Longitud tramo
LengthLeadOut
02/02/2016
703
Capítulo - Vaciado/desbaste - Secciones de la ficha principal
Radio
RadiusLeadOut
Ángulo
AngleLeadOut
Datos de elaboración
Tipo de vaciado
SV_PAR_TYPE
Concéntrica en entrada
Vaciado con perfiles concéntricos que van desde el exterior hacia el interior del perfil.
180.
Concéntrica en salida
Vaciados con perfiles concéntricos que van desde el interior hacia el exterior del perfil.
181.
02/02/2016
704
Capítulo - Vaciado/desbaste - Secciones de la ficha principal
182.
Zig zag
Vaciado con elaboración continua para líneas paralelas.
183.
Profundidad de trabajo
SV_PAR_DEPTH
Profundidad de la elaboración.
• Para las superficies creadas partiendo de la pieza, la cota Z de partida para el cálculo de la profundidad es la
cara de la pieza activa.
• Para las superficies creadas sin la pieza de referencia, la cota Z de partida para el cálculo de la profundidad
es la cota del sistema de coordenadas.
• Véanse los ejemplos citados en la figura 184.
184. Profundidad de trabajo
02/02/2016
705
Capítulo - Vaciado/desbaste - Secciones de la ficha principal
A. geometría C construida en la cara 0. En este caso, el vaciado se aplica partiendo de la cara cero hacia el
interior de la pieza (Z=50);
B. creación en el plano xy: la geometría D se encuentra en el plano y la superficie E tiene la z de construcción
negativa (-50 mm). En este caso, la elaboración se aplica partiendo del sistema de coordenadas estándar con
profundidad igual a la z de la superficie con valor positivo (Z=50).
Paso en Z
SV_PAR_ZSTEP
A. Profundidad de trabajo
Material sobrante
SV_PAR_OVERMATEND
Espesor del material excedente (material sobrante) que debe dejarse alrededor del perfil programado.
Entreeje o distancia entre una pasada y la siguiente, en función del tipo de opción seleccionada en el campo de
datos Tipo de vaciado.
02/02/2016
706
Capítulo - Vaciado/desbaste - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Estrategia de elaboración
• Gestión del área de elaboración
• Gestión de la cara de elaboración
• Tolerancias
• Gestión disco
• Gestión áreas planas
• Datos adicionales elaboración
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
707
Capítulo - Vaciado/desbaste - Ficha Avanzadas
Si la ejecución del mando1 se desactiva, en la lista de árbol de las geometrías y de las elaboraciones, la cadena
de texto del icono del mando cambia a color gris claro.
Por ejemplo, ingresando la fórmula LPX>2000, si la longitud x de la pieza es mayor que 2000 mm, la elaboración
se visualiza y, por lo tanto, se ejecuta.
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Estrategia de elaboración
Número de pasadas en Z
SV_PAR_ZNSTEP
Z inicial
SV_PAR_ZSTART
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
708
Capítulo - Vaciado/desbaste - Ficha Avanzadas
• Para creaciones partiendo de la pieza, el cero se calcula partiendo de la cara de la pieza seleccionada antes
de aplicar la elaboración.
• Para creaciones utilizando el plano de creación1, sin pieza, el cero es el del sistema de coordenadas.
• Véanse los ejemplos citados en la figura 184.
El valor indicado en este campo se suma al valor indicado en el campo de datos Profundidad de trabajo para
configurar la profundidad total de la elaboración.
Porcentaje para reducir la velocidad de avance de la herramienta durante la primera pasada o durante todas las
pasadas (en función del tipo de acabado seleccionado), que puede calcularse sobre la velocidad total de avance
de la herramienta.
Inclinación (grados) de las pasadas sobre la superficie, con respecto al lado de partida.
• Ver el ejemplo de la figura 186.
186. Ejemplo Ángulo entre pasadas
Los ejemplos citados muestran vaciados de tipo Zig zag:
A. Ejemplo con ángulo igual a 0 grados.
B. Ejemplo con ángulo de 45 grados.
La activación de este campo de datos está relacionada con el tipo de opción seleccionada en el campo de datos
Tipo de vaciado.
Z cruces intermedios
SV_PAR_ZSVINCV
Cota de seguridad intermedia para el posicionamiento de la herramienta entre una pasada y la siguiente.
Seguimiento de la normal
SV_PAR_NORM
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
709
Capítulo - Vaciado/desbaste - Ficha Avanzadas
Pasadas de contorneo
SV_PAR_EDGEPASS
Habilita (casilla marcada) o deshabilita la elaboración del contorno del perfil programado.
Vaciado perfilado
SV_PAR_SAGOMA
Prioridad a pasadas en Z
SV_PAR_ZSTEPFIRST
Habilita (casilla marcada) o deshabilita la realización de las elaboraciones considerando los números de pasos en
profundidad. Es decir, si se han programado dos geometrías con elaboración escalonada en dos pasadas,
marcando2 la casilla, la herramienta efectúa la primera pasada en ambas y luego la segunda.
02/02/2016
710
Capítulo - Vaciado/desbaste - Ficha Avanzadas
Optimización pasadas en Z
SV_PAR_ZSTEPOPT
Habilita (casilla marcada) o deshabilita el cálculo automático de los pasos en Z, para hacer descender la
herramienta de manera uniforme.
La casilla habilitada activa el campo de datos Eliminar cruces entre pasadas.
Deshabilita (casilla marcada) o habilita la salida de la herramienta de la pieza entre un pasada y la siguiente.
Marcando la casilla, la herramienta realiza todas las pasadas de manera fluida, sin salir, en ningún caso, de la
pieza.
Activación cerio
SV_PARA_ENCERIO
Habilita (casilla marcada) o deshabilita el uso del óxido de cerio1. Solo para las elaboraciones con cabezal para
chorro de agua.
Habilita (casilla marcada) o deshabilita la elaboración de la parte sin elaborar alrededor de la geometría
seleccionada. Este dato es válido solo para elaborar superficies.
Habilita o deshabilita el cálculo del recorrido de la elaboración partiendo del centro de la herramienta. Habilitando
la casilla, el recorrido de la elaboración permanece dentro del perímetro de la superficie para elaborar sin salirse
de los bordes. Deshabilitando la casilla, el recorrido de la elaboración sale del perímetro de la superficie.
La casilla marcada habilita el campo de datos Offset suplementario perfil.
El resultado del recorrido final también está relacionado con el valor indicado en el campo de datos Offset
suplementario perfil y con la habilitación o no de la casilla Eliminar en el perfil de la superficie.
Véanse los ejemplos citados en la figura 188.
02/02/2016
711
Capítulo - Vaciado/desbaste - Ficha Avanzadas
02/02/2016
712
Capítulo - Vaciado/desbaste - Ficha Avanzadas
Distancia desde el perímetro de la superficie que puede elaborarse, de manera que el recorrido de la elaboración
deje un margen (valor negativo) y continúe fuera del perfil de la superficie (valor positivo).
Este campo se habilita marcando la casilla Usar el perfil de la superficie.
Véanse los ejemplos citados en las figuras 188 y 189.
Tolerancias
Tolerancia para definir la precisión de las curvas de las superficies creadas. El valor que debe ingresarse
respecta la altura que debe tener la cuerda para que el arco resulte más o menos preciso. Un valor inferior a 0,05
crea arcos más precisos; el cálculo será más lento. Un valor superior a 0,05 crea arcos menos precisos; el
cálculo será más rápido.
190. Altura cuerda (h)
Índice para definir la precisión de la elaboración en las superficies curvas, a los fines de poder calcular las
trayectorias de la herramienta. Valores inferiores a 0,05 permiten una elaboración más precisa.
02/02/2016
713
Capítulo - Vaciado/desbaste - Ficha Avanzadas
Gestión disco
Sección1 dedicada a la gestión de las herramientas en forma de disco.
Orientación disco
SV_PARA_DISCWISE
Posición de la herramienta.
Vertical
Posición vertical; herramienta perpendicular al plano xy.
• Ver figura 191.
191. Herramienta perpendicular al plano xy (Vertical)
Horizontal
Posición horizontal; herramienta paralela al plano xy.
• Ver figura 192.
1 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
02/02/2016
714
Capítulo - Vaciado/desbaste - Ficha Avanzadas
Activar reavivado
SV_PARA_ENREVIVAL
Habilita (casilla marcada) o deshabilita la realización de una pasada en sentido contrario al configurado, para
limpiar la herramienta.
Profundidad retorno
SV_PARA_DEPTHONRET
Profundidad de la elaboración en caso de que se haya habilitado el campo de datos Activar reavivado.
Velocidad retorno
SV_PARA_RETFEED
Habilita (casilla marcada) o deshabilita la elaboración de las superficies planas en función del plano de
aplicación1 de la elaboración.
La activación de este campo es útil para elaborar las superficies planas de los objetos tridimensionales que, de lo
contrario, no serían tomadas en consideración.
La casilla marcada habilita el campo de datos Ángulo de búsqueda áreas planas.
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
715
Capítulo - Vaciado/desbaste - Ficha Avanzadas
Ángulo (ref. A, figura 193) por debajo del cual una superficie se considera plana, que puede calcularse partiendo
del plano de creación. Todas las superficies cuyo ángulo se encuentra entre el cero y el valor indicado en este
campo se visualizan como planas y, por lo tanto, elaboradas.
Por ejemplo, en la figura a continuación se ha creado una superficie B con cara superior C inclinada 10 grados
con respecto al plano de creación. En este caso, para poder elaborar esta cara, se debe marcar la casilla
Elaboración áreas planas e ingresar el número 10 en este campo de datos.
193. Ejemplo
Posición de la campana
SHP
Posición de la caja de aspiración durante la elaboración. Este dato es válido solo en las máquinas provistas del
correspondiente dispositivo que permite regular la posición de las cajas de aspiración.
Ingresar un valor entre 1 y 6. El valor 0 activa el posicionamiento automático de las cajas de aspiración que se
gestiona en función a los datos de elaboración establecidos.
Si el valor introducido no fuese compatible con las implementaciones definidas en la elaboración, las cajas de
aspiración se posicionarían, de todas maneras, a una cota límite obtenida automáticamente en función a los
datos implementados.
Optimizable
OPT
02/02/2016
716
Capítulo - Vaciado/desbaste - Ficha Avanzadas
02/02/2016
717
Capítulo - Nueva elaboración -
Nueva elaboración
Descripción de la elaboración
Permite realizar otra pasada en una pieza previamente pulida y vaciada, para darle un acabado completo,
incidiendo en todas las partes que las herramientas anteriores han dejado inalteradas.
Este tipo de elaboración puede aplicarse a cualquier tipo de geometría plana, a los bajo relieves importados y
sólo a las superficies de tipo Superficie desde imagen .
02/02/2016
718
Capítulo - Nueva elaboración - Secciones de la ficha principal
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic1 en la casilla para seleccionar las geometrías para elaborar.
194. Lista de las geometrías para elaborar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
719
Capítulo - Nueva elaboración - Secciones de la ficha principal
Inversión de recorrido
RV
Permite invertir la dirección de avance de la herramienta. La herramienta para efectuar la elaboración no parte del
punto inicial de la geometría programada, sino de su punto final.
Datos herramienta
Herramienta
TNM
Herramienta anterior
TNMP
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
720
Capítulo - Nueva elaboración - Secciones de la ficha principal
Generales
Habilita (casilla marcada1) o deshabilita la visualización y la modificación de algunos datos definidos en las
propiedades de la herramienta catalogada.
Velocidad de rotación
REM_RPM
Velocidad de elaboración
REM_Feed
% Velocidad de entrada
REM_PercFeedIn
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de entrada en
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Por ejemplo, si la herramienta para utilizar tiene una velocidad de avance igual a 3000 mm/min, para disminuirla
en fase de entrada y llevarla a 1500 mm/min, ingresar en este campo el número 50 (3000 x 50% = 1500).
% Velocidad de salida
REM_PercFeedOut
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de salida de
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Cota Z de seguridad
REM_ZSic
Cota Z para determinar la distancia que la herramienta debe mantener de la pieza, durante las operaciones de
desplazamiento y desvinculación del grupo, para evitar colisiones con los elementos del plano o con la misma
pieza.
Cota Z de aproximación
REM_ZAcc
02/02/2016
721
Capítulo - Nueva elaboración - Secciones de la ficha principal
Cota Z para establecer la distancia de la herramienta desde el punto inicial de la elaboración. La herramienta llega
a la máxima velocidad hasta la cota establecida en este campo de datos y, luego, ralentiza para alcanzar el punto
inicial de la elaboración.
Entrada
Tipo
TypeLeadIn
Longitud tramo
LengthLeadIn
Radio
RadiusLeadIn
Ángulo
AngleLeadIn
Ángulo
Angle3DLeadIn
Salida
Tipo
TypeLeadOut
02/02/2016
722
Capítulo - Nueva elaboración - Secciones de la ficha principal
Longitud tramo
LengthLeadOut
Radio
RadiusLeadOut
Ángulo
AngleLeadOut
Ángulo
Angle3DLeadOut
Datos de elaboración
Tipo de acabado
REM_PAR_TYPE
Tipo de estrategia para crear el recorrido que debe seguirse durante la elaboración.
Seleccionar el tipo haciendo clic en una de las siguientes opciones:
Concéntrica en Z
Recorrido concéntrico con una distancia fija en Z entre una línea y la siguiente.
Paralela en Z
Recorrido utilizando líneas paralelas.
02/02/2016
723
Capítulo - Nueva elaboración - Secciones de la ficha principal
Profundidad de trabajo
REM_PAR_DEPTH
Profundidad de la elaboración.
• Para las superficies creadas partiendo de la pieza, la cota Z de partida para el cálculo de la profundidad es la
cara de la pieza activa.
• Para las superficies creadas sin la pieza de referencia, la cota Z de partida para el cálculo de la profundidad
es la cota del sistema de coordenadas.
Paso en Z
REM_PAR_ZSTEP
A. Profundidad de trabajo
Entreeje o distancia entre una pasada y la siguiente, en función del tipo de opción seleccionada en el campo de
datos Tipo de acabado.
Material sobrante
REM_PAR_OVERMATEND
Espesor del material excedente (material sobrante) que debe dejarse alrededor del perfil programado.
02/02/2016
724
Capítulo - Nueva elaboración - Secciones de la ficha principal
Amplitud de acabado
REM_PAR_DEPTHOFCUT
02/02/2016
725
Capítulo - Nueva elaboración - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Estrategia de elaboración
• Gestión del área de elaboración
• Tolerancias
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
5 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
726
Capítulo - Nueva elaboración - Ficha Avanzadas
Por ejemplo, ingresando la fórmula LPX>2000, si la longitud x de la pieza es mayor que 2000 mm, la elaboración
se visualiza y, por lo tanto, se ejecuta.
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Estrategia de elaboración
Modo de elaboración
REM_PAR_WORKWAY
Modalidad con la cual la herramienta se mueve a lo largo de los recorridos indicados en el campo de datos Tipo
de acabado.
Este campo de datos se visualiza seleccionando la opción Paralela en Z en el campo Tipo de acabado.
One Way
Cada una de las pasadas se separa de la siguiente y la herramienta se eleva.
Zig Zag
Las pasadas están todas unidas.
Sentido de elaboración
REM_PAR_WORKINOUT
Orientación con la cual la herramienta realiza la elaboración cuando se activan los recorridos concéntricos o en
forma de espiral en el campo de datos Tipo de acabado.
02/02/2016
727
Capítulo - Nueva elaboración - Ficha Avanzadas
Número de pasadas en Z
REM_PAR_ZNSTEP
Z inicial
REM_PAR_ZSTART
Inclinación (grados) de las pasadas sobre la superficie, con respecto al lado de partida.
La activación de este campo de datos está relacionada con el tipo de opción seleccionada en el campo de datos
Tipo de acabado.
• Ver el ejemplo de la figura 197.
197. Ejemplo Ángulo entre pasadas
Los ejemplos citados muestran vaciados de tipo Zig Zag:
A. Ejemplo con ángulo igual a 0 grados.
B. Ejemplo con ángulo de 45 grados.
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
728
Capítulo - Nueva elaboración - Ficha Avanzadas
Porcentaje para reducir la velocidad de avance de la herramienta durante la primera pasada o durante todas las
pasadas (en función del tipo de acabado seleccionado), que puede calcularse sobre la velocidad total de avance
de la herramienta.
Prioridad a pasadas en Z
REM_PARA_USEPLANE
Habilita (casilla marcada) o deshabilita la realización de las elaboraciones considerando los números de pasos en
profundidad. Es decir, si se han programado dos geometrías con elaboración escalonada en dos pasadas,
marcando1 la casilla, la herramienta efectúa la primera pasada en ambas y luego la segunda.
Optimización pasadas en Z
REM_PAR_ZSTEPOPT
Habilita (casilla marcada) o deshabilita el cálculo automático de los pasos en Z, para hacer descender la
herramienta de manera uniforme.
La casilla habilitada2 activa el campo de datos Eliminar cruces entre pasadas.
Habilita (casilla marcada) o deshabilita el ingreso automático de una distancia uniforme entre las pasadas.
En este caso, el valor indicado en el campo de datos Distancia entre pasadas se corrige levemente para crear
recorridos uniformes.
La activación de este campo de datos está relacionada con el tipo de opción seleccionada en el campo de datos
Tipo de acabado.
Deshabilita (casilla marcada) o habilita la salida de la herramienta de la pieza entre un pasada y la siguiente.
Marcando la casilla, la herramienta realiza todas las pasadas de manera fluida, sin salir, en ningún caso, de la
pieza.
La casilla deshabilitada activa el campo Cruces en Z de seguridad.
Cruces en Z de seguridad
REM_PARA_SVINCZSIC
02/02/2016
729
Capítulo - Nueva elaboración - Ficha Avanzadas
La casilla marcada fuerza la herramienta para que se posicione en la cota de seguridad antes de realizar una
nueva pasada.
Pasadas de contorneo
REM_PAR_EDGEPASS
Habilita (casilla marcada) o deshabilita la elaboración del contorno del perfil programado.
Habilita o deshabilita el cálculo del recorrido de la elaboración partiendo del centro de la herramienta. Habilitando
la casilla, el recorrido de la elaboración permanece dentro del perímetro de la superficie para elaborar sin salirse
de los bordes. Deshabilitando la casilla, el recorrido de la elaboración sale del perímetro de la superficie.
Para la descripción, véase el campo de datos Usar el perfil de la superficie.
Distancia desde el perímetro de la superficie que puede elaborarse, de manera que el recorrido de la elaboración
deje un margen (valor negativo) y continúe fuera del perfil de la superficie (valor positivo).
Para la descripción, véase el campo de datos Offset suplementario perfil.
Tolerancias
02/02/2016
730
Capítulo - Nueva elaboración - Ficha Avanzadas
Tolerancia para definir la precisión de las curvas de las superficies creadas. El valor que debe ingresarse
respecta la altura que debe tener la cuerda para que el arco resulte más o menos preciso. Un valor inferior a 0,05
crea arcos más precisos; el cálculo será más lento. Un valor superior a 0,05 crea arcos menos precisos; el
cálculo será más rápido.
198. Altura cuerda (h)
Índice para definir la precisión de la elaboración en las superficies curvas, a los fines de poder calcular las
trayectorias de la herramienta. Valores inferiores a 0,05 permiten una elaboración más precisa.
02/02/2016
731
Capítulo - Acabado de 3 ejes -
Acabado de 3 ejes
Descripción de la elaboración
Crea acabados para dar una última terminación a la pieza previamente pulida y vaciada.
Este tipo de elaboración puede aplicarse a las superficies abiertas o cerradas.
02/02/2016
732
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic1 en la casilla para seleccionar las geometrías para elaborar.
199. Lista de las geometrías para elaborar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
733
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Inversión de recorrido
RV
Permite invertir la dirección de avance de la herramienta. La herramienta para efectuar la elaboración no parte del
punto inicial de la geometría programada, sino de su punto final.
Datos herramienta
Herramienta
TNM
Generales
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
734
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Habilita (casilla marcada1) o deshabilita la visualización y la modificación de algunos datos definidos en las
propiedades de la herramienta catalogada.
Velocidad de rotación
FI_RPM
Velocidad de elaboración
FI_Feed
% Velocidad de entrada
FI_PercFeedIn
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de entrada en
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Por ejemplo, si la herramienta para utilizar tiene una velocidad de avance igual a 3000 mm/min, para disminuirla
en fase de entrada y llevarla a 1500 mm/min, ingresar en este campo el número 50 (3000 x 50% = 1500).
% Velocidad de salida
FI_PercFeedOut
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de salida de
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Cota Z de seguridad
FI_ZSic
Cota Z para determinar la distancia que la herramienta debe mantener de la pieza, durante las operaciones de
desplazamiento y desvinculación del grupo, para evitar colisiones con los elementos del plano o con la misma
pieza.
Cota Z de aproximación
FI_ZAcc
Cota Z para establecer la distancia de la herramienta desde el punto inicial de la elaboración. La herramienta llega
a la máxima velocidad hasta la cota establecida en este campo de datos y, luego, ralentiza para alcanzar el punto
inicial de la elaboración.
02/02/2016
735
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Entrada
Tipo
TypeLeadIn
Longitud tramo
LengthLeadIn
Radio
RadiusLeadIn
Ángulo
AngleLeadIn
Salida
Tipo
TypeLeadOut
02/02/2016
736
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Longitud tramo
LengthLeadOut
Radio
RadiusLeadOut
Ángulo
AngleLeadOut
Datos de elaboración
Tipo de acabado
FI_PAR_TYPE
Tipo de estrategia para crear el recorrido que debe seguirse durante la elaboración.
Seleccionar el tipo haciendo clic en una de las siguientes opciones:
Paralela
Recorrido utilizando líneas paralelas.
La modalidad con la cual seguir las líneas paralelas debe ser configurada en el campo de datos Modo de
elaboración.
200. Acabado de tipo Paralela
02/02/2016
737
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Radial
Recorrido utilizando líneas radiales (en radio) que parten del punto de entrada de la herramienta en la pieza.
La modalidad con la cual seguir las líneas radiales debe ser configurada en el campo de datos Modo de
elaboración.
201. Acabado de tipo Radial
Concéntrica
Recorrido concéntrico con una distancia fija entre una línea y la siguiente.
La modalidad con la cual seguir el recorrido concéntrico debe ser configurada en el campo de datos Sentido
de elaboración.
202. Acabado de tipo Concéntrica
Espiral
Recorrido en forma de espiral que parte del punto de entrada de la herramienta en la pieza.
La modalidad con la cual seguir la espiral debe ser configurada en el campo de datos Sentido de
elaboración.
02/02/2016
738
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Z constante
Recorrido en profundidad Z constante entre una pasada y la siguiente.
La modalidad con la cual seguir las líneas debe ser configurada en los siguientes campos de datos: Modo
de elaboración; Bajo --> Alto.
204. Acabado de tipo Z constante
Seguir curva
Recorrido que sigue el perfil de la figura seleccionada.
02/02/2016
739
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Profundidad de trabajo
FI_PAR_DEPTH
Profundidad de la elaboración.
• Para las superficies creadas partiendo de la pieza, la cota Z de partida para el cálculo de la profundidad es la
cara de la pieza activa.
• Para las superficies creadas sin la pieza de referencia, la cota Z de partida para el cálculo de la profundidad
es la cota del sistema de coordenadas.
• Véanse los ejemplos citados en la figura 206.
El valor es ingresado automáticamente por el sistema después de seleccionar la figura para elaborar.
206. Profundidad de trabajo
Ejemplos con superficies de altura 250 (R=radio del arco) y longitud 500 (P) creadas utilizando dos modalidades
distintas:
A. geometría y superficie construidas en la cara 0. En este caso, la elaboración se aplica partiendo de la cara 3
con profundidad igual al valor lpx de la pieza (lpx=500);
B. geometría y superficies construidas en el plano zy. En este caso, la elaboración se aplica partiendo del
sistema de coordenadas estándar con profundidad igual al diámetro del arco (250).
Porcentaje para reducir la velocidad de avance de la herramienta durante la primera pasada o durante todas las
pasadas (en función del tipo de acabado seleccionado), que puede calcularse sobre la velocidad total de avance
de la herramienta.
02/02/2016
740
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Entreeje o distancia entre una pasada y la siguiente, en función del tipo de opción seleccionada en el campo de
datos Tipo de acabado.
La activación de este campo de datos está relacionada con el tipo de opción seleccionada en el campo de datos
Tipo de acabado.
• Con opciones Paralela, Concéntrica: distancia entre una pasada y la siguiente.
• Con opción Espiral: entreeje1 de la espiral.
• Con opción Z constante: distancia en Z entre una pasada y la siguiente.
Paso de rugosidad
FI_PAR_PASRUG
Altura máxima de la cresta, dejada por la herramienta, entre las diferentes pasadas efectuadas en la superficie de
la pieza. Este dato es válido solo cuando se utilizan herramientas de forma esférica.
• Ver la referencia A, figura 207.
207. Paso de rugosidad
La activación de este campo de datos está relacionada con el tipo de opción seleccionada en el campo de datos
Tipo de acabado.
Conformación pasadas
FI_PAR_ANGTOOL
Permite seleccionar el dato para ingresar: Ángulo entre pasadas o Distancia entre centros herramienta.
02/02/2016
741
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Inclinación (grados) de las pasadas sobre la superficie, con respecto al lado de partida.
• Ver figura 208.
208. Ejemplo Ángulo entre pasadas
Los ejemplos citados muestran vaciados de tipo Paralela - Zig Zag:
A. Ejemplo con ángulo igual a 0 grados.
B. Ejemplo con ángulo de 15 grados.
La activación de este campo de datos está relacionada con el tipo de opción seleccionada en el campo de datos
Tipo de acabado.
02/02/2016
742
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Estrategia de elaboración
• Gestión del área de elaboración
• Gestión de la cara de elaboración
• Material sobrante
• Tolerancias
• Gestión disco
• Gestión áreas planas
• Datos adicionales elaboración
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
743
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Estrategia de elaboración
Modo de elaboración
FI_PAR_WORKWAY
Modalidad con la cual la herramienta se mueve a lo largo de los recorridos indicados en el campo de datos Tipo
de acabado.
One Way
Cada una de las pasadas se separa de la siguiente y la herramienta se eleva.
Véanse las figuras: 200, 201, 204.
Zig Zag
Las pasadas están todas unidas.
Véanse las figuras: 200, 201, 204.
Sentido de elaboración
FI_PAR_WORKINOUT
Orientación con la cual la herramienta realiza la elaboración cuando se activan los recorridos concéntricos o en
forma de espiral en el campo de datos Tipo de acabado.
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
744
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Orientación con la cual la herramienta realiza la elaboración cuando se activa la opción Z constante del campo de
datos Tipo de acabado.
Z inicial
FI_PAR_ZSTART
Distancia uniforme
FI_PAR_CONSTANT
Habilita (casilla marcada) o deshabilita el ingreso automático de una distancia entre las pasadas.
En este caso, el valor indicado en el campo de datos Distancia entre pasadas se corrige levemente para crear
recorridos uniformes.
La activación de este campo de datos está relacionada con el tipo de opción seleccionada en el campo de datos
Tipo de acabado.
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
745
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Deshabilita (casilla marcada) o habilita la salida de la herramienta de la pieza entre un pasada y la siguiente.
Marcando la casilla, la herramienta realiza todas las pasadas de manera fluida, sin salir, en ningún caso, de la
pieza.
La casilla deshabilitada activa el campo Cruces en Z de seguridad.
Habilita (casilla habilitada1) o deshabilita la unión de las pasadas programadas en la sección Datos de
elaboración; sólo en caso de perfiles cerrados. Marcando la casilla, la herramienta realiza todas las pasadas sin
salir, en ningún caso, de la pieza.
Cruces en Z de seguridad
FI_PARA_SVINCZSIC
Pasadas de contorneo
FI_PARA_EDGEPASS
Habilita (casilla marcada) o deshabilita la elaboración del contorno del perfil programado.
Activación cerio
FI_PARA_ENCERIO
Habilita (casilla marcada) o deshabilita el uso del óxido de cerio2. Solo para las elaboraciones con cabezal para
chorro de agua.
02/02/2016
746
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Habilita o deshabilita el cálculo del recorrido de la elaboración partiendo del centro de la herramienta. Habilitando
la casilla, el recorrido de la elaboración permanece dentro del perímetro de la superficie para elaborar sin salirse
de los bordes. Deshabilitando la casilla, el recorrido de la elaboración sale del perímetro de la superficie.
La casilla marcada habilita el campo de datos Offset suplementario perfil.
El resultado del recorrido final también está relacionado con el valor indicado en el campo de datos Offset
suplementario perfil y con la habilitación o no de la casilla Eliminar en el perfil de la superficie.
Véanse los ejemplos citados en la figura 209.
209. Ejemplos de elaboraciones
Distancia desde el perímetro de la superficie que puede elaborarse, de manera que el recorrido de la elaboración
deje un margen (valor negativo) y continúe fuera del perfil de la superficie (valor positivo).
Este campo se habilita marcando la casilla Usar el perfil de la superficie.
Véanse los ejemplos citados en las figuras 209 y 210.
02/02/2016
747
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Material sobrante
Espesor del material excedente (material sobrante) que debe dejarse alrededor del perfil programado para realizar
la elaboración inicial (ref. A, figura 211). Este dato es necesario porque la geometría creada es la terminada.
Este campo de datos influye en el dato indicado en el campo de datos Paso material sobrante.
02/02/2016
748
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Espesor del material excedente (material sobrante) que debe dejarse alrededor del perfil programado para realizar
la elaboración final (ref. B, figura 211). Este dato es necesario porque la geometría creada es la terminada.
Este campo de datos influye en el dato indicado en el campo de datos Paso material sobrante.
Número de pasadas en Z
FI_PAR_OVERMATNSTEPS
A. Profundidad de trabajo
B. Primera pasada
C. Segunda pasada
La modificación de este dato actualiza automáticamente el valor indicado en el campo de datos Paso material
sobrante.
02/02/2016
749
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Distancia constante entre las diferentes pasadas definidas en el campo de datos Número de pasadas en Z.
Este dato se actualiza automáticamente en función de los valores definidos en los siguientes campos de datos:
Material sobrante inicial; Material sobrante final; Número de pasadas en Z.
Tolerancias
Tolerancia para definir la precisión de las curvas de las superficies creadas. El valor que debe ingresarse
respecta la altura que debe tener la cuerda para que el arco resulte más o menos preciso. Un valor inferior a 0,05
crea arcos más precisos; el cálculo será más lento. Un valor superior a 0,05 crea arcos menos precisos; el
cálculo será más rápido.
213. Altura cuerda (h)
Índice para definir la precisión de la elaboración en las superficies curvas, a los fines de poder calcular las
trayectorias de la herramienta. Valores inferiores a 0,05 permiten una elaboración más precisa.
Gestión disco
Sección1 dedicada a la gestión de las herramientas en forma de disco.
1 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
02/02/2016
750
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Habilita (casilla marcada) o deshabilita la rotación en el plano xy de la herramienta para poder elaborar la
superficie, como si se utilizara una espátula. En ese caso, la rotación es de 90° con respecto a la posición normal
de la herramienta.
Para poder realizar un mejor espatulado, también es posible inclinar la herramienta; en este caso, intervenir en el
campo de datos Tipo de inclinación.
• Ver figura 214.
214. Ejemplo de elaboraciones con herramienta en forma de disco
Tipo de inclinación
FI_PARA_PERPANGLE
Perpendicular
Herramienta perpendicular al plano xy.
• Ver figura 215.
Con ángulo
Herramienta inclinada con respecto al plano xy. En este caso, definir el ángulo en el campo de datos Ángulo
de inclinación.
• Ver figura 215.
02/02/2016
751
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
A. Herramienta perpendicular.
B. Herramienta con ángulo de 30°.
Ángulo de inclinación
FI_PARA_ANGLE
Ángulo de inclinación de la herramienta, en caso de que se haya seleccionado la opción Con ángulo del campo de
datos Tipo de inclinación.
• Ver figura 215.
Habilita (casilla marcada) o deshabilita la elaboración de las superficies planas en función del plano de
aplicación1 de la elaboración, sólo si se ha activado la opción Z constante en el campo de datos Tipo de acabado.
La activación de este campo es útil para elaborar las superficies planas de los objetos tridimensionales que, de lo
contrario, no serían tomadas en consideración con la opción Z constante activa.
La casilla marcada habilita el campo de datos Ángulo de búsqueda áreas planas.
Ángulo (ref. A, figura 216) por debajo del cual una superficie se considera plana, que puede calcularse partiendo
del plano de creación. Todas las superficies cuyo ángulo se encuentra entre el cero y el valor indicado en este
campo se visualizan como planas y, por lo tanto, elaboradas.
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
752
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Por ejemplo, en la figura a continuación se ha creado una superficie B con cara superior C inclinada 10 grados
con respecto al plano de creación. En este caso, para poder elaborar esta cara, se debe marcar la casilla
Elaboración áreas planas e ingresar el número 10 en este campo de datos.
216. Ejemplo
Posición de la campana
SHP
Posición de la caja de aspiración durante la elaboración. Este dato es válido solo en las máquinas provistas del
correspondiente dispositivo que permite regular la posición de las cajas de aspiración.
Ingresar un valor entre 1 y 6. El valor 0 activa el posicionamiento automático de las cajas de aspiración que se
gestiona en función a los datos de elaboración establecidos.
Si el valor introducido no fuese compatible con las implementaciones definidas en la elaboración, las cajas de
aspiración se posicionarían, de todas maneras, a una cota límite obtenida automáticamente en función a los
datos implementados.
Optimizable
OPT
02/02/2016
753
Capítulo - Acabado de 5 ejes -
Acabado de 5 ejes
Descripción de la elaboración
Genera acabados para dar una última terminación a la pieza desbastada o vaciada anteriormente; solo para
máquina con grupo de fresado de 5 ejes (cabezal operador1 de 5 ejes).
Este tipo de elaboración se puede aplicar a las superficies analíticas, a los bajorrelieves importados o a dos
elementos geométricos generados para crear un perfil sobre el cual extender la herramienta.
02/02/2016
754
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic2 en la casilla para seleccionar las geometrías para elaborar.
217. Lista de las geometrías para elaborar
1 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
755
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Datos herramienta
Nombre de la herramienta
TNM
Generales
Habilita (casilla marcada3) o deshabilita la visualización y la modificación de algunos datos definidos en las
propiedades de la herramienta catalogada.
Velocidad de avance
Feed
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
756
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Velocidad de bajada
PlungeFeed
Velocidad con la cual la herramienta se desplaza de la superficie de la pieza a la cota de inicio de la elaboración.
Velocidad de acercamiento/salida
RetractFeed
A. Cota Z de seguridad
B. Superficie de la pieza
Velocidad de rotación
RotationRate
Cota Z de seguridad
ZSic
Cota Z para determinar la distancia que la herramienta debe mantener de la pieza, durante las operaciones de
desplazamiento y desvinculación del grupo, para evitar colisiones con los elementos del plano o con la misma
pieza.
Cota Z de aproximación
ZAcc
Cota Z para establecer la distancia de la herramienta desde el punto inicial de la elaboración. La herramienta llega
a la máxima velocidad hasta la cota establecida en este campo de datos y, luego, ralentiza para alcanzar el punto
inicial de la elaboración.
02/02/2016
757
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Entrada
Tipo
TIN
Ninguno
La herramienta desciende perpendicularmente y alcanza directamente el punto de inicio de la elaboración.
219. Ninguno
Arco tangente
La herramienta desciende a lo largo de una línea angulada; alcanza el punto de inicio de la elaboración
realizando un recorrido en forma de arco tangente al punto inicial, a lo largo del cual efectúa la corrección.
Definir los siguientes campos de datos: Ángulo; Radio porcentual; Altura.
220. Arco tangente
02/02/2016
758
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Arco ortogonal
La herramienta desciende por una línea angulada; alcanza el punto de inicio de la elaboración realizando un
recorrido en forma de arco perpendicular al punto inicial, a lo largo del cual efectúa la corrección. Definir el
campo de datos Altura.
02/02/2016
759
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Línea tangente
La herramienta desciende por una línea angulada; alcanza el punto de inicio de la elaboración realizando un
recorrido lineal tangente al punto inicial, a lo largo del cual efectúa la corrección.
Definir los siguientes campos de datos: Longitud tramo; ; Altura.
225. Línea tangente
Línea ortogonal
La herramienta desciende por una línea angulada; alcanza el punto de inicio de la elaboración realizando un
recorrido lineal, perpendicular al punto inicial, a lo largo del cual efectúa la corrección.
Definir los siguientes campos de datos: Longitud tramo; ; Altura.
226. Arco ortogonal
02/02/2016
760
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Ángulo
AIN
Ángulo de entrada de la herramienta. El tipo de ángulo para ingresar varía según el tipo de entrada seleccionada
anteriormente.
Radio porcentual
RPI
Longitud tramo
LIN
Altura
GIN
02/02/2016
761
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Salida
Tipo
TOU
Como entrada
Utiliza la misma opción configurada en el campo de datos Tipo de la sección Entrada.
Ninguno
La herramienta sale de la pieza directamente en el punto final de la elaboración.
229. Ninguno
Arco tangente
La herramienta sale de la pieza efectuando un recorrido en forma de arco, a lo largo del cual corrige su
posición, y un ascenso inclinado.
Definir los siguientes campos de datos: Ángulo; Radio porcentual; Altura.
230. Arco tangente
02/02/2016
762
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Arco ortogonal
La herramienta sale de la pieza efectuando un recorrido en forma de arco, perpendicular al punto final, a lo
largo del cual corrige su posición, y un ascenso inclinado.
Definir el campo de datos Altura.
02/02/2016
763
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Línea tangente
La herramienta sale de la pieza efectuando un recorrido lineal, tangente al punto final, a lo largo del cual
corrige su posición, y un ascenso inclinado.
Definir los siguientes campos de datos: Longitud tramo; ; Altura.
235. Línea tangente
Línea ortogonal
La herramienta sale de la pieza efectuando un recorrido lineal angulado, a lo largo del cual corrige su
posición, y un ascenso inclinado.
Definir los siguientes campos de datos: Longitud tramo; ; Altura.
236. Línea ortogonal
02/02/2016
764
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Ángulo
AOU
Ángulo de salida de la herramienta desde la pieza. El tipo de ángulo para ingresar varía según el tipo de salida
seleccionada anteriormente.
Radio porcentual
RPO
Longitud tramo
LOU
Altura
GOU
02/02/2016
765
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Estrategia de acabado
Los campos de datos de esta sección están vinculados al tipo de modalidad seleccionado.
Para la descripción de esta sección, véase:
• Modalidad Superficies analíticas
• Modalidad Superficies en bruto
• Modalidad Swarfing
Modalidad
CBO
Permite seleccionar un método de elaboración. La modalidad se activa automáticamente en función del tipo de
objeto seleccionado en la sección específica de las geometrías.
239. Modalidad
A. Superficies analíticas
B. Superficies en bruto
C. Swarfing: 1. Primer elemento geométrico; 2. Segund elemento geométrico.
Superficies analíticas
Modalidad de elaboración de las superficies analíticas; superficies formadas por curvas conocidas.
• Ver Modalidad Superficies analíticas.
Superficies en bruto
Modalidad de elaboración de los bajorrelieves (ficheros importados como bmp, stl, etc.).
• Ver Modalidad Superficies en bruto.
02/02/2016
766
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Swarfing
Modalidad de elaboración de dos elementos geométricos (curvas de recorrido) construidos en el espacio.
En este caso el recorrido de la herramienta sigue los dos elementos.
• Ver Modalidad Swarfing.
Datos de elaboración
Los campos de datos de esta sección están vinculados al tipo de modalidad seleccionado.
Para la descripción de esta sección, véase:
• Modalidad Superficies analíticas
• Modalidad Superficies en bruto
• Modalidad Swarfing
Superficies de contacto
Los campos de datos de esta sección están vinculados al tipo de modalidad seleccionado.
Para la descripción de esta sección, véase:
• Modalidad Superficies analíticas
• Modalidad Superficies en bruto
• Modalidad Swarfing
02/02/2016
767
Capítulo - Acabado de 5 ejes - Modalidad Superficies analíticas
Lista de secciones
• Estrategia de acabado
• Datos de elaboración
• Superficies de contacto
Estrategia de acabado
Tipo de elaboración
SFBP
Tipo de estrategia para crear el recorrido que debe seguirse durante la elaboración.
240. Tipología
A. Paralelo
B. Curva ortogonal
C. Curvas de morphing
D. Curvas directrices
E. Curva de proyección
F. Superficies de morphing
G. Superficies directrices
02/02/2016
768
Capítulo - Acabado de 5 ejes - Modalidad Superficies analíticas
Paralelo
Recorrido utilizando líneas paralelas A (figura 241).
241. Paralelo
A. Líneas paralelas
Curva ortogonal
El recorrido es paralelo al trazado A seleccionado (figura 242). Si el trazado es curvilíneo, los recorridos de
la herramienta no serán paralelos entre sí.
242. Curva ortogonal
A. Trazado
Curvas de morphing
Recorrido homogéneo, obtenido de la unión de dos trazados A seleccionados (figura 243). En este caso los
dos trazados se distribuyen de modo homogéneo en toda la superficie. Especialmente útil para elaborar
áreas convexas.
243. Curvas de morphing
A. Trazados
02/02/2016
769
Capítulo - Acabado de 5 ejes - Modalidad Superficies analíticas
Curvas directrices
Recorrido paralelo al trazado A seleccionado (figura 244).
244. Curvas directrices
A. Trazado
Curva de proyección
Recorrido que sigue el trazado A seleccionado (figura 245), proyectado en la superficie.
245. Curva de proyección
Superficies de morphing
Recorrido homogéneo, obtenido de la unión de dos superficies A seleccionadas (figura 246).
246. Superficies de morphing
A. Superficies1
Superficies directrices
Recorrido paralelo a la superficie A seleccionada (figura 247).
1 Figuras de un espacio tridimensional que representan una estructura delgada abierta o cerrada.
02/02/2016
770
Capítulo - Acabado de 5 ejes - Modalidad Superficies analíticas
A. Superficie
Curva ortogonal
LEADINGCURVE
Permite seleccionar el primer trazado para generar el recorrido tipo Curvas de morphing.
Permite seleccionar el segundo trazado para generar el recorrido tipo Curvas de morphing.
Curvas directrices
PARALLELCURVES
Permite seleccionar la primera superficie para generar el recorrido tipo Superficies de morphing.
Permite seleccionar la segunda superficie para generar el recorrido tipo Superficies de morphing.
Superficie directriz
PARALLELSURFACE
02/02/2016
771
Capítulo - Acabado de 5 ejes - Modalidad Superficies analíticas
Ángulo en XY
ANGXY
Inclinación (grados) de las pasadas sobre la superficie, con respecto al lado de partida.
• Ver figura 248.
248. Ángulo en XY
Ejemplo:
Ángulo en Z
ANGZ
02/02/2016
772
Capítulo - Acabado de 5 ejes - Modalidad Superficies analíticas
Datos de elaboración
Habilita (casilla marcada) o deshabilita el cálculo automático del número de pasos en Z que la herramienta
efectúa sobre la pieza, para alcanzar la profundidad programada, y habilita el campo de datos Distancia pasos.
Número pasos
SNUM
Distancia pasos
SDIS
Porcentaje para reducir la velocidad de avance de la herramienta durante la primera pasada o durante todas las
pasadas (en función del tipo de acabado seleccionado), que puede calcularse sobre la velocidad total de avance
de la herramienta.
Altura cúspide
CUH
Altura máxima de la cresta, dejada por la herramienta, entre las diferentes pasadas efectuadas en la superficie de
la pieza. Este dato es válido solo cuando se utilizan herramientas de forma esférica.
• Ver la referencia A, figura 250.
02/02/2016
773
Capítulo - Acabado de 5 ejes - Modalidad Superficies analíticas
Material sobrante
OFFSET
Espesor del material excedente (material sobrante) que debe dejarse alrededor del perfil programado para
efectuar la elaboración. Este dato es necesario porque la geometría creada es la terminada.
Ángulo de talonado
ANGST
Superficies de contacto
Control colisiones
GC
Habilita (casilla marcada) o deshabilita el control sobre las herramientas (cuerpo, virola y cono), para evitar
posibles interferencias con la pieza.
Habilita (casilla marcada) o deshabilita el control de la presencia o ausencia de otras superficies generadas, pero
no incorporadas en la elaboración. Esta verificación controla que la herramienta no arruine las superficies
adyacentes.
Superficies de contacto
CHKS
02/02/2016
774
Capítulo - Acabado de 5 ejes - Modalidad Superficies analíticas
Permite seleccionar las superficies adyacentes a las superficies para elaborar, en las cuales efectuar la
verificación habilitada marcado la casilla del campo de datos Verificación contacto con superficies guía.
02/02/2016
775
Capítulo - Acabado de 5 ejes - Modalidad Superficies en bruto
Lista de secciones
• Estrategia de acabado
• Datos de elaboración
• Superficies de contacto
Estrategia de acabado
Tipo de elaboración
TMBP
Tipo de estrategia para crear el recorrido que debe seguirse durante la elaboración.
251. Tipo
A. Paralelo
B. Constante en Z
C. Rugosidad constante
D. Geodésico
De avanzadas
02/02/2016
776
Capítulo - Acabado de 5 ejes - Modalidad Superficies en bruto
Paralelo
Elaboración utilizando líneas paralelas (figura 252).
La modalidad con la cual seguir las líneas paralelas debe ser configurada en el campo de datos Ángulo en
XY.
252. Paralelo
Constante en Z
Elaboración a profundidad Z constante entre una pasada y la siguiente (figura 253).
253. Constante en Z
Rugosidad constante
Elaboración que sigue el perfil, manteniendo la distancia constante entre una pasada y la siguiente. El
1 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
777
Capítulo - Acabado de 5 ejes - Modalidad Superficies en bruto
objetivo es tener una distancia constante entre cada contorno, para crear crestas con la misma altura
(figura 254).
254. Rugosidad constante
Geodésico
Elaboración circular interior a la pieza, con distancia en Z constante, a efectuarse con herramienta esférica
(figura 255).
02/02/2016
778
Capítulo - Acabado de 5 ejes - Modalidad Superficies en bruto
255. Geodésico
Datos de elaboración
Altura cúspide
CUH
Altura máxima de la cresta, dejada por la herramienta, entre las diferentes pasadas efectuadas en la superficie de
la pieza. Este dato es válido solo cuando se utilizan herramientas de forma esférica.
• Ver la referencia A, figura 250.
Material sobrante
OFFSET
02/02/2016
779
Capítulo - Acabado de 5 ejes - Modalidad Superficies en bruto
Espesor del material excedente (material sobrante) que debe dejarse alrededor del perfil programado para
efectuar la elaboración. Este dato es necesario porque la geometría creada es la terminada.
Ángulo en XY
ANGXY
Inclinación (grados) de las pasadas sobre la superficie, con respecto al lado de partida.
• Ver figura 248.
Superficies de contacto
Para la descripción de los campos de datos, véase Modalidad Superficies analíticas: sección Superficies de
contacto.
• Control colisiones
• Verificación contacto con superficies guía
• Superficies de contacto
02/02/2016
780
Capítulo - Acabado de 5 ejes - Modalidad Swarfing
Modalidad Swarfing
Descripción
Modalidad de elaboración de dos elementos geométricos (curvas de recorrido) construidos en el espacio. En este
caso el recorrido de la herramienta sigue los dos elementos.
256. Ejemplo
A continuación se describen los campos específicos para el acabado con cabezal operador de 5 ejes,
seleccionando la opción Swarfing del campo de datos Modalidad.
Lista de secciones
• Estrategia de acabado
• Datos de elaboración
• Superficies de contacto
Estrategia de acabado
SWITCH
SWITCH
Modalidad de swarfing
SWMD
Tipo de estrategia para crear el recorrido que debe seguirse durante la elaboración.
02/02/2016
781
Capítulo - Acabado de 5 ejes - Modalidad Swarfing
Mejor adaptación
Elaboración que intenta adaptar de la mejor manera posible la inclinación de la herramienta a las dos curvas
del recorrido; es decir a los dos elementos geométricos diseñados (ref. A), y a la superficie seleccionada
(ref. B) en el campo de datos Superficie directriz (figura 258). De esta manera, la herramienta, en función de
las dos curvas, intenta permanecer siempre perpendicular a la superficie seleccionada.
258. Mejor adaptación
02/02/2016
782
Capítulo - Acabado de 5 ejes - Modalidad Swarfing
B. Superficie
Líneas directrices
SWLN
Permite seleccionar las líneas directrices creadas para determinar la inclinación de la herramienta (ref. A, figura
257). Este campo de datos se visualiza seleccionando la opción Sinc. con líneas directrices en el campo
Modalidad de swarfing.
Dirección principal
SWDR
Este campo de datos se visualiza seleccionando la opción Sinc. con dirección principal en el campo Modalidad
de swarfing.
Este campo de datos se visualiza seleccionando la opción Sinc. con dirección principal en el campo Modalidad
de swarfing. Seleccionar el eje en el menú desplegable1.
Eje X
Vincula la dirección de la herramienta al eje X.
Eje Y
Vincula la dirección de la herramienta al eje Y.
Eje Z
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
783
Capítulo - Acabado de 5 ejes - Modalidad Swarfing
Dirección custom
Vincula la dirección de la herramienta a un eje.
Superficie directriz
SWSR
Este campo de datos se visualiza seleccionando la opción Mejor adaptación en el campo Modalidad de swarfing.
Este campo de datos se visualiza seleccionando la opción Mejor adaptación en el campo Modalidad de swarfing.
Datos de elaboración
Posición de la herramienta con respecto a la trayectoria de trabajo. Seleccionar la opción deseada entre las
presentes en el menú desplegable.
260. Corrección del radio de la herramienta
A. Derecha
B. Izquierda
C. Interna
D. Externa
02/02/2016
784
Capítulo - Acabado de 5 ejes - Modalidad Swarfing
Izquierda
Posiciona el eje de la herramienta a la izquierda de la trayectoria.
• Ver la referencia A, figura 260.
Derecha
Posiciona el eje de la herramienta a la derecha de la trayectoria.
• Ver la referencia A, figura 260.
Interna
Posiciona el eje de la herramienta dentro del perfil cerrado.
• Ver la referencia A, figura 260.
Externa
Posiciona el eje de la herramienta fuera del perfil cerrado.
• Ver la referencia A, figura 260.
Material sobrante en XY
SWOFS
Espesor del material excedente (material sobrante) que debe dejarse alrededor del perfil programado.
Material sobrante en Z
SWOFSZ
02/02/2016
785
Capítulo - Acabado de 5 ejes - Modalidad Swarfing
Superficies de contacto
Habilita (casilla marcada) o deshabilita el control en la herramienta para evitar que arruine la superficie de base
declarada en el campo de datos Superficies pavimento.
Superficies pavimento
FSR
Distancia aplicada para alejar la herramienta de la superficie de base declarada en el campo de datos Superficies
pavimento.
02/02/2016
786
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Datos adicionales elaboración
• Parámetros para superficies analíticas
• Parámetros para superficies en bruto
• Parámetros para elaboración de swarfing
• Límites de elaboración
• Elaboración con disco
• Datos adicionales elaboración
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
787
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
788
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
261. Ventana
Método de corte
CUTM
A. Una dirección
B. Zig Zag
C. Espiral
02/02/2016
789
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
Una dirección
Elaboración para líneas paralelas: cada una de las pasadas está separada de la siguiente y la herramienta
se eleva.
• Ver la referencia A, figura 262.
Zig Zag
Elaboración continua para líneas paralelas; todas las pasadas están unidas.
• Ver la referencia B, figura 262.
Espiral
Elaboración en espiral; las pasadas son concéntricas.
• Ver la referencia C, figura 262.
Orden de corte
CUTO
A. Estándar
B. Desde el centro hacia el exterior
C. Desde el exterior hacia el centro
Estándar
Elaboración normal.
• Ver la referencia A, figura 263.
02/02/2016
790
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
Invertir toolpath
FSO
Habilita (casilla marcada) o deshabilita el cambio de dirección del recorrido de elaboración (figura 264).
264. Invertir toolpath
Precisión
CTOL
Tolerancia para definir la precisión de la elaboración en las superficies curvas, para poder calcular las
trayectorias de la herramienta.
El valor que debe ingresarse respecta la altura que debe tener la cuerda para que el arco resulte más o menos
preciso. Un valor inferior a 0,05 genera arcos más precisos; el cálculo será más lento. Un valor mayor a 0,05
genera arcos menos precisos; el cálculo será más rápido.
265. Precisión
02/02/2016
791
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
Habilita (casilla marcada) o deshabilita la elaboración de la parte sin elaborar alrededor de la geometría
seleccionada. Este dato es válido solo para elaborar superficies.
Método de corte
CUTM
Para la descripción, véase Parámetros para superficies analíticas campo de datos Método de corte.
Precisión
CTOL
Para la descripción, véase Parámetros para superficies analíticas campo de datos Precisión.
Para la descripción, véase Parámetros para superficies analíticas campo de datos Usar el perfil de la pieza en
bruto.
Precisión
CTOL
Para la descripción, véase Parámetros para superficies analíticas campo de datos Precisión.
Tolerancia angular
ATOL
Máxima angulación permitida entre dos puntos consecutivos del recorrido de la herramienta.
02/02/2016
792
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
Límites de elaboración
Límite cónico
COL
Intervalo A (figura 267) dentro del cual la herramienta puede efectuar la inclinación, que se determina
configurando los siguientes campos de datos: Límite cónico inferior; Límite cónico superior.
02/02/2016
793
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
A. Límite cónico
B. Límite cónico inferior
C. Límite cónico superior
Diámetro dimensiones
DIA
Diámetro del mandril de pinza de la herramienta (o cono portaherramientas) para calcular las dimensiones de la
misma.
Altura dimensiones
H
Altura del mandril de pinza de la herramienta (o cono portaherramientas) para calcular las dimensiones de la
misma
Espatulado
SPAT
Habilita (casilla marcada) o deshabilita la rotación de la herramienta para poder elaborar la superficie como si se
utilizara una espátula. En ese caso, la rotación es de 90° con respecto a la posición normal de la herramienta.
02/02/2016
794
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
268. Espatulado
Posición de la campana
SHP
Posición de la caja de aspiración durante la elaboración. Este dato es válido solo en las máquinas provistas del
correspondiente dispositivo que permite regular la posición de las cajas de aspiración.
Ingresar un valor entre 1 y 6. El valor 0 activa el posicionamiento automático de las cajas de aspiración que se
gestiona en función a los datos de elaboración establecidos.
Si el valor introducido no fuese compatible con las implementaciones definidas en la elaboración, las cajas de
aspiración se posicionarían, de todas maneras, a una cota límite obtenida automáticamente en función a los
datos implementados.
Optimizable
OPT
02/02/2016
795
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
02/02/2016
796
Capítulo - Desbaste de 5 Ejes -
Desbaste de 5 Ejes
Descripción de la elaboración
Genera desbastes; solo para máquinas con grupo de fresado de 5 ejes (cabezal operador1 de 5 ejes).
Este tipo de elaboración su puede aplicar a las superficies analíticas y a los bajorrelieves importados.
Los parámetros son iguales a los de la elaboración de acabado, consultar Acabado de 5 ejes .
Temas relacionados
• Secciones de la ficha principal
• Ficha Avanzadas
02/02/2016
797
Capítulo - Desbaste de 5 Ejes - Secciones de la ficha principal
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic1 en la casilla para seleccionar las geometrías para elaborar.
269. Lista de las geometrías para elaborar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
798
Capítulo - Desbaste de 5 Ejes - Secciones de la ficha principal
Datos herramienta
Nombre de la herramienta
TNM
Generales
Habilita (casilla marcada3) o deshabilita la visualización y la modificación de algunos datos definidos en las
propiedades de la herramienta catalogada.
Velocidad de avance
Feed
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
799
Capítulo - Desbaste de 5 Ejes - Secciones de la ficha principal
Velocidad de bajada
PlungeFeed
Velocidad de acercamiento/salida
RetractFeed
Velocidad de rotación
RotationRate
Cota Z de seguridad
ZSic
Cota Z de aproximación
ZAcc
Entrada
Tipo
TIN
Ángulo
AIN
Radio porcentual
RPI
02/02/2016
800
Capítulo - Desbaste de 5 Ejes - Secciones de la ficha principal
Longitud tramo
LIN
Altura
GIN
Salida
Tipo
TOU
Ángulo
AOU
Radio porcentual
RPO
Longitud tramo
LOU
Altura
GOU
02/02/2016
801
Capítulo - Desbaste de 5 Ejes - Secciones de la ficha principal
Estrategia de desbaste
NOTA:
La visualización de los campos de datos de esta sección está relacionada con el tipo
seleccionado en el campo de datos Modalidad.
Modalidad
CBO
Tipo de elaboración
SFBP
Solo para modalidad Superficies analíticas.Véase campo de datos Tipo de elaboración(elaboración Acabado de 5
ejes ).
Tipo de elaboración
TMBP
Solo para modalidad Superficies en bruto.Véase campo de datos Tipo de elaboración(elaboración Acabado de 5
ejes ).
Ángulo en XY
ANGXY
Ángulo en Z
ANGZ
Solo para modalidad Superficies analíticas.Véase campo de datos Ángulo en Z(elaboración Acabado de 5 ejes ).
Curva ortogonal
LEADINGCURVE
1 Figuras de un espacio tridimensional que representan una estructura delgada abierta o cerrada.
02/02/2016
802
Capítulo - Desbaste de 5 Ejes - Secciones de la ficha principal
Solo para modalidad Superficies analíticas.Véase campo de datos Curva ortogonal(elaboración Acabado de 5
ejes ).
Curvas directrices
PARALLELCURVES
Solo para modalidad Superficies analíticas.Véase campo de datos Curvas directrices(elaboración Acabado de 5
ejes ).
Superficie directriz
PARALLELSURFACE
Solo para modalidad Superficies analíticas.Véase campo de datos Superficie directriz(elaboración Acabado de 5
ejes ).
Solo para modalidad Superficies analíticas.Véase campo de datos Primera curva de morphing(elaboración
Acabado de 5 ejes ).
Solo para modalidad Superficies analíticas.Véase campo de datos Segunda curva de morphing(elaboración
Acabado de 5 ejes ).
Solo para modalidad Superficies analíticas.Véase campo de datos Primera superficie de morphing(elaboración
Acabado de 5 ejes ).
Solo para modalidad Superficies analíticas.Véase campo de datos Segunda superficie de morphing(elaboración
Acabado de 5 ejes ).
02/02/2016
803
Capítulo - Desbaste de 5 Ejes - Secciones de la ficha principal
Datos de elaboración
NOTA:
La visualización de los campos de datos de esta sección está relacionada con el tipo
seleccionado en el campo de datos Modalidad.
Profundidad pasada
SDP
Número pasos
SNUM
Solo para modalidad Superficies analíticas. Ver campo de datos Número pasos (elaboración Acabado de 5 ejes .
Distancia pasos
SDIS
Solo para modalidad Superficies analíticas. Ver campo de datos Distancia pasos (elaboración Acabado de 5 ejes
.
Ver campo de datos Distancia máxima entre pasadas (elaboración Acabado de 5 ejes .
Altura cúspide
CUH
Material sobrante
OFFSET
Ángulo de talonado
ANGST
02/02/2016
804
Capítulo - Desbaste de 5 Ejes - Secciones de la ficha principal
Solo para modalidad Superficies analíticas.Véase campo de datos Ángulo de talonado(elaboración Acabado de 5
ejes ).
Superficies de contacto
Control colisiones
GC
Ver campo de datos Verificación contacto con superficies guía (elaboración Acabado de 5 ejes .
Superficies de contacto
CHKS
02/02/2016
805
Capítulo - Desbaste de 5 Ejes - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Datos adicionales elaboración
• Superficies analíticas
• Superficies en bruto
• Límites de elaboración
• Elaboración con disco
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
806
Capítulo - Desbaste de 5 Ejes - Ficha Avanzadas
Si la ejecución del mando1 se desactiva, en la lista de árbol de las geometrías y de las elaboraciones, la cadena
de texto del icono del mando cambia a color gris claro.
Por ejemplo, ingresando la fórmula LPX>2000, si la longitud x de la pieza es mayor que 2000 mm, la elaboración
se visualiza y, por lo tanto, se ejecuta.
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
807
Capítulo - Desbaste de 5 Ejes - Ficha Avanzadas
270.
Superficies analíticas
Método de corte
CUTM
Orden de corte
CUTO
Invertir toolpath
FSO
Tolerancia de corte
CTOL
02/02/2016
808
Capítulo - Desbaste de 5 Ejes - Ficha Avanzadas
Superficies en bruto
Método de corte
CUTM
Tolerancia de corte
CTOL
Límites de elaboración
Límite cónico
COL
Diámetro dimensiones
DIA
Altura dimensiones
H
02/02/2016
809
Capítulo - Desbaste de 5 Ejes - Ficha Avanzadas
Desbaste disco
DORIZ
Ver campo de datos Invertir posición del eje de rotación (elaboración Acabado de 5 ejes .
02/02/2016
810
Capítulo - Extensión / Proyección -
Extensión / Proyección
Descripción de la elaboración
Permite extender o proyectar una elaboración en una superficie; en ese caso la elaboración seguirá la superficie
sobre la cual ha sido extendida o proyectada.
Para poder aplicar la proyección/extensión1 se necesitan una elaboración A y una superficie B (figura 272).
272. Ejemplo:
1 Indica el tipo de fichero, es decir de aplicación, al cual está asociado, formado por tres o cuatro caracteres
precedidos por un punto. Por ejemplo, la extensión .txt indica un fichero de solo texto que se puede leer con cualquier
Editor de texto.
02/02/2016
811
Capítulo - Extensión / Proyección - Secciones de la ficha principal
Modalidad
CBO
Permite seleccionar un método de elaboración.
Proyección
Activa la proyección de la elaboración en la superficie.
Recubrimiento
Activa la extensión de la elaboración en la superficie.
Recorrido a proyectar
WORK
Muestra la lista de las elaboraciones creadas para seleccionar la elaboración para proyectar o para extender en
base al tipo seleccionado en el campo1 de datos Modalidad.
Superficie de referencia
SURF
Muestra la lista de las superficies creadas para poder seleccionar la superficie sobre la cual proyectar o extender
la elaboración, en base al tipo seleccionado en el campo de datos Modalidad.
Precisión
PR
Tolerancia para definir la precisión de la elaboración en las superficies curvas, para poder calcular las
trayectorias de la herramienta.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
812
Capítulo - Extensión / Proyección - Secciones de la ficha principal
El valor que debe ingresarse respecta la altura que debe tener la cuerda para que el arco resulte más o menos
preciso. Un valor inferior a 0,05 genera arcos más precisos; el cálculo será más lento. Un valor mayor a 0,05
genera arcos menos precisos; el cálculo será más rápido.
273.
Offset en Z
OFFSET
Solo para modalidad Proyección. Distancia en Z del punto inicial de la elaboración seleccionada en el campo de
datos Recorrido a proyectar para aumentar la profundidad de la elaboración.
Formato de output
AXESN
5 Ejes
La elaboración final se efectúa con el grupo de fresado de 5 ejes.
3 Ejes
La elaboración final se efectúa con el grupo de fresado de 3 ejes.
Punto de conexión
Permite activar el cursor1 para insertar en el diseño el punto desde el cual se debe partir para extender la
elaboración seleccionada en el campo de datos Modalidad.
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
813
Capítulo - Extensión / Proyección - Secciones de la ficha principal
Hacer clic1 en el pulsador2 adyacente, posicionar el cursor en la gráfica y hacer clic3 en la superficie para
determinar el punto de conexión.
Punto de conexión en X
START_X
Punto de conexión en Y
START_Y
Punto de conexión en Z
START_Z
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
814
Capítulo - Extensión / Proyección - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Parámetros avanzados
• Datos adicionales elaboración
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
5 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
815
Capítulo - Extensión / Proyección - Ficha Avanzadas
Por ejemplo, ingresando la fórmula LPX>2000, si la longitud x de la pieza es mayor que 2000 mm, la elaboración
se visualiza y, por lo tanto, se ejecuta.
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Parámetros avanzados
02/02/2016
816
Capítulo - Extensión / Proyección - Ficha Avanzadas
Posición de la campana
SHP
Posición de la caja de aspiración durante la elaboración. Este dato es válido solo en las máquinas provistas del
correspondiente dispositivo que permite regular la posición de las cajas de aspiración.
Ingresar un valor entre 1 y 6. El valor 0 activa el posicionamiento automático de las cajas de aspiración que se
gestiona en función a los datos de elaboración establecidos.
Si el valor introducido no fuese compatible con las implementaciones definidas en la elaboración, las cajas de
aspiración se posicionarían, de todas maneras, a una cota límite obtenida automáticamente en función a los
datos implementados.
Optimizable
OPT
02/02/2016
817
Capítulo - Bpp/Cix -
Bpp/Cix
02/02/2016
818
Capítulo - Bpp/Cix - Secciones de la ficha principal
Datos principales
Longitud de la pieza
LPX
Para la descripción, véase el homónimo campo1 de datos en la sección Datos principales de la pieza .
Ancho de la pieza
LPY
Para la descripción, véase el homónimo campo de datos en la sección Datos principales de la pieza .
Espesor de la pieza
LPZ
Para la descripción, véase el homónimo campo de datos en la sección Datos principales de la pieza .
Lista orígenes
ORLST
Para la descripción, véase el homónimo campo de datos en la sección Datos principales de la pieza .
Variables
Variables
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
819
Capítulo - Bpp/Cix - Secciones de la ficha principal
Datos adicionales/Cix
Simetría
SIMMETRY
Habilita (casilla marcada1) la elaboración simétrica. Permite utilizar los mandriles simétricos cuando la pieza es
elaborada partiendo del origen especular.
YES
Función habilitada.
NO
Función deshabilitada.
Medidas en pulgadas
FCN
Cota de corte en X
XCUT
02/02/2016
820
Capítulo - Bpp/Cix - Secciones de la ficha principal
275. Ejemplo
Cota de corte en Y
YCUT
Para la descripción, véase el campo de datos Esp. soportes especiales en la sección Datos de la pieza
adicionales.
Orig. Único
UNIQUE
Para la descripción, véase el homónimo campo de datos en la sección Datos de la pieza adicionales.
Material
MATERIAL
Tipo de material.
Orígenes de depósito
PUTLST
Campo de datos específico para la máquina “Skipper”. Zona donde descargar la pieza, en caso de que se utilice
la descarga manual.
02/02/2016
821
Capítulo - Bpp/Cix - Secciones de la ficha principal
Elaboraciones opuestas
OPPWKRS
Campo de datos específico para la máquina “Skipper”. Permite elaborar dos piezas superpuestas con ambas
unidades operadoras.
Uniclamp
UNICLAMP
Habilita (casilla marcada) el uso de las prensas (Uniclamp). Para utilizar las ventosas perfilables, deshabilitar la
casilla.
Control colisiones
CHKCOLL
Zona de bloqueo
WTPIANI
Dimensiones herramienta
COLLTOOL
YES
Función habilitada.
NO
Función deshabilitada.
02/02/2016
822
Capítulo - Bpp/Cix - Secciones de la ficha principal
Habilitar etiquetado
ENABLELABEL
Campo visible solo para máquinas provistas de impresora de etiquetas y/o de etiquetadora1.
Habilita o deshabilita el ingreso en el fichero ISO2 de la instrucción para la aplicación3 de las etiquetas.
YES
Función habilitada.
NO
Función deshabilitada.
Bloqueo desecho
LOCKWASTE
YES
Función habilitada.
NO
Función deshabilitada.
YES
Función habilitada.
NO
1 Artefacto utilizado para aplicar mecánicamente las etiquetas. Pueda estar provisto de impresora para la creación de
las etiquetas.
2 Acrónimo de International Standardization Organization (Organismo Internacional de Estandarización que
determina los estándares tecnológicos e industriales). Formato de fichero que contiene el lenguaje de programación
de la máquina de control numérico.
3 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
823
Capítulo - Bpp/Cix - Secciones de la ficha principal
Función deshabilitada.
Unión de subprogramas
ITLTYPE
Por tiempo
Durante el proceso de optimización, permite que el CAM ordene las elaboraciones presentes en cada sub-
programa, en total libertad. En ese caso, solo para las elaboraciones que tienen la casilla del parámetro
OPT deshabilitada, la secuencia no se modifica.
Esta opción permite reducir al mínimo los tiempos de elaboración.
Optimiza ventosas
RUNPAV
Permite habilitar la optimización de las ventosas para que, durante la ejecución del programa, se efectúe también
el posicionamiento semiautomático de los objetos del plan de trabajo.
Esta función evita que se efectúe el posicionamiento semiautomático presionando el pulsador2 del entorno
Pieza en la máquina.
YES
Optimización de ventosas habilitada: se realiza el posicionamiento semiautomático de los objetos del plano
de trabajo.
NO
Optimización de ventosas deshabilitada: no se realiza el posicionamiento semiautomático de los objetos
del plano de trabajo.
Para la descripción, véase el campo de datos Conectar elaboración de las elaboraciones de fresado .
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
824
Capítulo - Bpp/Cix - Secciones de la ficha principal
YES
Función habilitada.
NO
Función deshabilitada.
Habilitar seguimientos
ENABLEPURSUITS
No utilizado.
Habilita (casilla marcada) o deshabilita el campo de datos Valor para anticipación de las perforaciones verticales
.
YES
Función habilitada.
NO
Función deshabilitada.
02/02/2016
825
Capítulo - Bpp/Cix - Ficha Avanzadas
Ficha Avanzadas
Propiedades
Para la descripción de los campos de datos, véase la sección Propiedades de las geometrías o de las
elaboraciones.
02/02/2016
826
Capítulo - Rebordeado automático -
Rebordeado automático
Descripción de la elaboración
Permite controlar las elaboraciones de rebordeado1 de la pieza: encolado, retestado2, soplado3, etc.
La aplicación4 de las elaboraciones que aparecen en el área datos5 adyacente, tras seleccionar un lado o un perfil
en el área de dibujo6, depende de las configuraciones definidas en la configuración utilizada; es decir, se insertan
solo las elaboraciones activadas (icono7 ) en su interior (véase Datos de configuración de las elaboraciones
de rebordeado).
Lista de secciones
• Selección de la configuración
• Selección de tramos
• Elaboraciones
1 Conjunto de operaciones que permiten revestir el borde de la pieza (pegarlo, limpiarlo, redondearlo, etc.).
2 (1) Restado de la pieza; operación que consiste en realizar cortes en las caras laterales (cabezales) para escuadrar
la pieza. (2) Retestado del borde; cortes en los extremos del lado rebordeado.
3 Operación que permite limpiar la superficie para rebordear.
4 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
5 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
827
Capítulo - Rebordeado automático - Descripción de los datos
Selección de la configuración
Permite ingresar en el programa la configuración definida en la ficha Datos de identificación configuraciones del
entorno Herramientas (ver Ficha Datos de identificación configuraciones).
Selección de tramos
Área dedicada a la selección1 de las geometrías y a la visualización de los bordes aplicados.
Canto
Permite seleccionar el borde desde el archivo.
En la lista que se visualiza, el borde activo es evidenciado por un led verde arriba a la derecha.
Modelo
Permite seleccionar un modelo.
Elaboraciones
Muestra la lista de las elaboraciones aplicadas a la geometría seleccionada en el área de dibujo.
La lista varía en función del tipo de configuración utilizada y del tipo de geometría seleccionada: geometría
cerrada o abierta.
• Soplado limpieza
• Aplicación de borde
• Retestado del canto
• Recorte canto
• Rascado canto
• Rascado cola
1 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
02/02/2016
828
Capítulo - Rebordeado automático - Descripción de los datos
02/02/2016
829
Capítulo - Soplado limpieza -
Soplado limpieza
Descripción de la elaboración
Permite limpiar la superficie de la pieza para rebordear1.
Lista de secciones
• Dispositivo
• Datos geométricos
• Datos generales
• Datos de setup
• Propiedades
• Datos adicionales elaboración
Dispositivo
Código de herramienta
TNM
Lista predefinida de las herramientas presentes en la base de datos2. Seleccionar la herramienta deseada.
Datos geométricos
Inversión
RV
2 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
02/02/2016
830
Capítulo - Soplado limpieza -
Desplazamiento de la unión
OFG
Traslación del punto inicial de la elaboración, en la misma trayectoria del perfil, con respecto al punto inicial de la
geometría programada.
Un valor positivo desplaza el inicio de la elaboración después del punto inicial del perfil; un valor negativo lo
desplaza antes del punto inicial.
Geometría de entrada
ING
Movimiento realizado por la herramienta para entrar en la pieza para elaborar. Seleccionar el tipo de entrada
deseada.
Porcentaje radio
RPR
Porcentaje para modificar el radio del arco realizado por la herramienta al aproximarse a la pieza o al alejarse.
Distancia
DFE
Superposición
OUT
Permite prolongar la aplicación2 del soplado3 al finalizar la limpieza del borde de la pieza. Este dato se utiliza
cuando se deben limpiar las piezas con elaboraciones de rebordeado4 de anillo cerrado.
Tipo selección
OSL
Permite seleccionar las partes de la geometría seleccionada que se desean activar para la elaboración.
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
4 Conjunto de operaciones que permiten revestir el borde de la pieza (pegarlo, limpiarlo, redondearlo, etc.).
02/02/2016
831
Capítulo - Soplado limpieza -
Tangentes
Se activan los elementos tangentes, consecutivos al elemento de la geometría seleccionada (ref. A, figura
276).
Seleccionados
Se activa solo el elemento seleccionado en la geometría (ref. B, figura 276).
276. Ejemplo
Datos generales
Control de datos
EDC
Habilita (casilla marcada) o deshabilita el control de los datos máquina, para establecer si hay coherencia entre
los datos y la elaboración programada.
El campo1 deshabilitado muestra el símbolo de alerta en el icono2 de la elaboración.
Corrección
CRC
Derecha
Posiciona el eje de la herramienta a la derecha de la trayectoria.
Izquierda
Posiciona el eje de la herramienta a la izquierda de la trayectoria.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
832
Capítulo - Soplado limpieza -
Velocidad de trabajo
WSP
Posición de la campana
SHP
Datos de setup
Cota vertical
BZQ
Propiedades
Nombre
NMC
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
3 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
833
Capítulo - Soplado limpieza -
Ejecutar elaboración
EXE
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Mandril
SPI
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
834
Capítulo - Aplicación de borde -
Aplicación de borde
Descripción de la elaboración
Permite aplicar la cola y el borde en los lados de la pieza.
Lista de secciones
• Datos geométricos
• Configuraciones generales
• Palpado
• Intervenciones automáticas
• Entrada
• Salida
• Propiedades
02/02/2016
835
Capítulo - Aplicación de borde - Datos geométricos
Datos geométricos
Inversión
RV
Traslación del punto inicial de la elaboración, en la misma trayectoria del perfil, con respecto al punto inicial de la
geometría programada.
Un valor positivo desplaza el inicio de la elaboración después del punto inicial del perfil; un valor negativo lo
desplaza antes del punto inicial.
02/02/2016
836
Capítulo - Aplicación de borde - Configuraciones generales
Configuraciones generales
Usar modelo
USMD
Habilita (casilla marcada) o deshabilita el uso del modelo especificado en el campo1 Nombre de modelo.
Nombre de modelo
MODL
Velocidad de trabajo
WSP
Velocidad de interpolación2 de los ejes del grupo de encolado3 para aplicar a lo largo de los perfiles curvos con
radio superior al definido en el campo de datos Radio límite de la velocidad.
Variación de avance
T2D
Permite hacer deslizar levemente el borde después de ser cortado con la cizalla, de manera que entre
correctamente en contacto con la hoja4 de retestado5 del grupo de encolado.
Si el borde extraído del almacén no llega hasta la hoja, ingresar un valor mayor que cero.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 Conectar las trayectorias de dos o más ejes para que ambos efectúen un recorrido y lleguen simultáneamente al
punto final de la elaboración.
3 Órgano de la máquina que permite aplicar la franja de borde a la pieza.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
5 (1) Restado de la pieza; operación que consiste en realizar cortes en las caras laterales (cabezales) para escuadrar
la pieza. (2) Retestado del borde; cortes en los extremos del lado rebordeado.
02/02/2016
837
Capítulo - Aplicación de borde - Configuraciones generales
Permite definir la posición del almacén cuando el grupo de encolado desciende cerca del punto programado.
Alta
El almacén queda arriba y no desciende junto con el grupo.
Baja
El almacén desciende junto con el grupo.
Modalidad de carga
MEL
Automático
Carga manual del borde deshabilitado. El borde se extrae automáticamente del almacén.
Manual izq.
Carga manual del borde en la parte izquierda de la máquina.
Manual der.
Carga manual del borde en la parte derecha de la máquina.
Manual Central
Carga manual del borde en la parte central de la máquina.
Desplazamiento del rodillo encolador, para aumentar la presión1 ejercida en el lado para rebordear2.
Control de datos
EDC
Habilita o deshabilita el control de los datos máquina, para establecer si hay coherencia entre los datos y la
elaboración programada.
Extra-borde inicial
EXI
Longitud A del borde sobresaliente en la parte inicial del lado para rebordear (figura 277).
NOTA:
1 Operación para comprimir un objeto, material, etc., con un instrumento específico (por ej.: presor, rodillo presor, etc.).
02/02/2016
838
Capítulo - Aplicación de borde - Configuraciones generales
277.
A. Extra-borde inicial
B. Extra-borde final
Extra-borde final
EXO
Longitud B del borde sobresaliente en la parte final del lado para rebordear (figura 277).
NOTA:
Espesor A del borde del lado ya elaborado L1, para poder aplicar el borde en la parte inicial del lado L2 (figura
278).
NOTA:
02/02/2016
839
Capítulo - Aplicación de borde - Configuraciones generales
Espesor B del borde del lado ya elaborado L3, para poder aplicar el borde en la parte final del lado L2 (figura 278).
Dato para utilizar cuando se realiza el rebordeado1 en perfiles con geometrías discontinuas (rebordeados de
anillo abierto).
NOTA:
Potencia lámpara
LPW
Offset rebordeado
SMD
Espesor de los bordes ya aplicados a la pieza, en caso de aplicación2 del borde a una pieza ya rebordeada
(encolado múltiple).
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
840
Capítulo - Aplicación de borde - Palpado
Palpado
NOTA:
Sección1 específica solo para la elaboración de los perfiles cerrados (rebordeados de anillo
cerrado).
Habilita (casilla marcada) o deshabilita el uso del dispositivo de palpado, presente en el grupo de encolado, para
detectar la posición correcta del punto inicial del borde, para regular el cierre del anillo.
Velocidad en palpado
WTE
Velocidad que debe tener el grupo de encolado en fase de palpado para detectar la posición correcta del punto
inicial del borde.
Distancia que transcurre desde el momento en que se activa el segundo grupo presor hasta el punto de cierre del
borde, para palpar el borde a la velocidad configurada.
279.
1 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
02/02/2016
841
Capítulo - Aplicación de borde - Palpado
Offset presor-sensor
OPE
Distancia desde el punto de contacto del segundo rodillo presor hasta que se detecta el borde con el palpador.
02/02/2016
842
Capítulo - Aplicación de borde - Intervenciones automáticas
Intervenciones automáticas
Lista de secciones
• Velocidad en radios reducidos
• Pausa
• Pausa con repeticiones
• Empuje
• Variación de presión
• Rotación pre-convexidad
Radio límite para establecer a lo largo de qué perfil curvo aplicar la velocidad definida en los campos de datos
Velocidad de trabajo y Velocidad lineal curvas.
Velocidad de interpolación de los ejes del grupo de encolado para aplicar a lo largo de los perfiles curvos con radio
inferior al definido en el campo Radio límite de la velocidad.
Longitud de los perfiles que preceden y/o siguen los perfiles curvos, a lo largo de los cuales aplicar las
variaciones de velocidad definidas en los campos de datos Velocidad de trabajo y Velocidad lineal curvas.
Radio límite para establecer a lo largo de qué perfil curvo aplicar la velocidad definida en el campo de datos
Variación de velocidad.
02/02/2016
843
Capítulo - Aplicación de borde - Intervenciones automáticas
Variación de velocidad
WASI
Velocidad de interpolación de los ejes del grupo de encolado para aplicar a los perfiles cóncavos con radio inferior
al definido en el campo Radio interno límite.
Distancia desde el perfil cóncavo para establecer el punto en el cual aplicar la velocidad definida en el campo de
datos Variación de velocidad.
Ejemplos:
• Ingresando en este campo el valor 0, la variación de la velocidad comienza cuando el rodillo encolador se
encuentra en el punto inicial del perfil cóncavo y termina cuando se encuentra en su punto final.
• Ingresando en este campo el valor 10, la variación de la velocidad comienza cuando el rodillo encolador
supera en 10 milímetros el punto inicial y finaliza cuando el rodillo encolador supera en 10 milímetros el
punto final.
Pausa
Permite ingresar una pausa.
Radio límite que deben tener los perfiles curvos para que el grupo de encolado realice la pausa definida en el
campo de datos Espera después de convexidad.
Duración de la pausa realizada por el grupo de encolado después de aplicar el borde a los perfiles curvos con
radio inferior al definido en el campo de datos Radio límite pausa.
Offset pausa
LAP
Distancia desde el perfil curvo para establecer el punto en el cual realizar la pausa definida en el campo de datos
Espera después de convexidad.
02/02/2016
844
Capítulo - Aplicación de borde - Intervenciones automáticas
Habilita (casilla marcada) o deshabilita la rotación del rodillo encolador incluso durante la pausa del grupo de
encolado, a los fines de liberar la cola adicional necesaria para garantizar un perfecto encolado del borde.
Radio límite que deben tener los perfiles curvos para que el grupo de encolado realice las pausas definidas en los
campos de datos siguientes.
Tiempo de espera
ETAP
Duración de las pausas realizadas por el grupo de encolado después de aplicar el borde a los perfiles curvos con
radio inferior al definido en el campo de datos Radio límite pausa.
Distancia B desde el punto inicial del perfil curvo A para establecer el punto C en el cual realizar una pausa
(figura 280).
02/02/2016
845
Capítulo - Aplicación de borde - Intervenciones automáticas
Repeticiones antes
NBEP
Número total de pausas para realizar antes de la curva (por ejemplo: las tres referencias azules en la figura 280
representan las tres pausas).
Distancia B desde el punto final del perfil curvo A para establecer el punto C en el cual realizar la primera pausa
(figura 281).
Repeticiones después
NAEP
Número total de pausas para realizar después de la curva (por ejemplo: las tres referencias rojas en la figura 281
representan las tres pausas).
281. Representación de pausa después de la curva
Los círculos rojos representan las pausas definidas en el campo Repeticiones después
02/02/2016
846
Capítulo - Aplicación de borde - Intervenciones automáticas
Empuje
Permite agilizar la aplicación del borde cerca de los perfiles curvos, de manera que quede menos tenso.
282. Representación de los datos
02/02/2016
847
Capítulo - Aplicación de borde - Intervenciones automáticas
Radio límite D (figura 282) para establecer en qué perfil curvo realizar la acción descrita en el campo de datos
Empuje borde concavidad.
Valor porcentual para empujar el borde extraído a lo largo del perfil (figura 282), que puede calcularse en función
de la rotación de los rodillos de movilización borde.
Este parámetro permite aflojar el borde para poder rebordear de la mejor manera posible los perfiles curvos con
radio inferior al definido en el campo Radio límite empuje.
Tramo de empuje
TAT
Recorrido B en el perfil curvo (figura 282) que el grupo debe realizar para poder distribuir la parte de borde que se
ha aflojado.
Este dato permite mejorar la aplicación del borde en los perfiles cóncavos.
Offset de empuje
LAT
Distancia C desde el perfil curvo (figura 282) para establecer el punto en el cual llevar a cabo la acción descrita en
el campo de datos Empuje borde concavidad.
Variación de presión
Permite aumentar o disminuir la presión ejercida desde el rodillo presor en el borde en un tramo bien definido.
Distancia desde el final del perfil curvo para establecer el punto en el cual comenzar a realizar la intervención.
Radio límite que deben tener los perfiles curvos para poder aplicar la intervención.
02/02/2016
848
Capítulo - Aplicación de borde - Intervenciones automáticas
Distancia desde el final de perfil curvo para desactivar la intervención y llevar la presión ejercida por el rodillo a su
valor inicial.
Presión de intervención
PIPP
Valor porcentual para aumentar o disminuir la presión ejercida por el rodillo presor, que puede calcularse en
función de la presión máxima que puede ejercerse.
Rotación pre-convexidad
Permite variar la orientación del grupo de encolado en un punto bien definido del perfil.
Radio límite para establecer en qué perfil curvo debe girar el grupo de encolado (ver el campo de datos Ángulo de
rotación).
Este dato permite mejorar la aplicación del borde en los perfiles convexos.
Tramo de rotación
LHR
Distancia desde el perfil curvo para establecer el punto en que debe girar el grupo de encolado (ver el campo de
datos Ángulo de rotación).
Este dato permite mejorar la aplicación del borde en los perfiles convexos.
Ángulo de rotación
AHR
Rotación absoluta
ABSR
Habilita (casilla marcada) o deshabilita el dato definido en el campo de datos Ángulo de rotación como valor
absoluto; deshabilitando la casilla, el valor pasa a ser relativo.
02/02/2016
849
Capítulo - Aplicación de borde - Entrada
Entrada
Comprende los datos para realizar correctamente las operaciones de aproximación del rodillo encolador y del
rodillo presor a la pieza, y de inicio de encolado.
Estos datos identifican diferentes estadios de entrada; cada estadio representa el punto en que el grupo se
posiciona cuando se aproxima a la pieza y cuando entra en contacto con la misma.
Lista de secciones
• Bajada
• Aproximación
• Contacto del rodillo encolador
• Pinzado
Bajada
Reúne los campos inherentes a la fase de aproximación del grupo de encolado a la pieza.
Mediante estos datos, se puede establecer el punto de bajada: punto en el espacio en que el grupo se posiciona
cuando desde el punto de reposo se desciende cerca de la pieza (se coloca en la cota Z de inicio de la
elaboración).
283. Representación de los datos
A. Punto de bajada.
B. Ángulo de bajada
C. Punto de inicio de la elaboración (punto inicial del perfil).
D. Distancia de bajada: distancia desde el perfil.
02/02/2016
850
Capítulo - Aplicación de borde - Entrada
Distancia de bajada
DPD
Distancia D entre el centro del rodillo encolador y el punto de inicio de la elaboración presente en el perfil (figura
283).
Ángulo de bajada
DPA
Ángulo B entre el segmento AC (recta que pasa por los puntos A y C) y la línea imaginaria F tangente al perfil
para el punto C (figura 283).
Orientación de bajada
DPO
Ángulo de rotación E del grupo de encolado (figura 283). El punto alrededor del cual se considera la rotación
(vértice del ángulo de rotación) es el centro del rodillo encolador.
Auto
Sentido automático; la decisión de girar el grupo en sentido horario o antihorario es controlada
automáticamente por el sistema.
Velocidad de bajada
DPS
Velocidad de interpolación de los ejes del grupo de encolado durante el posicionamiento del grupo en el punto de
bajada.
Extra-borde bajada
DPEB
02/02/2016
851
Capítulo - Aplicación de borde - Entrada
Permite corregir la cantidad de borde suministrado por el almacén durante la fase de posicionamiento del grupo
de encolado en el punto de bajada, para regular la tensión de la franja de borde. Indicar la cantidad de borde para
extraer del almacén.
Permite corregir la cantidad de borde suministrado por el almacén durante la fase de posicionamiento del grupo
de encolado en el punto de bajada, para regular la tensión de la franja de borde.
Indicar un valor porcentual que puede calcularse en función de la velocidad del motor del almacén, a los fines de
extraer más rápidamente el borde.
Aproximación
Reúne los campos inherentes a la fase de aproximación del grupo de encolado a la pieza.
Mediante estos datos, se puede establecer el punto de aproximación: punto en el espacio en que el grupo se
posiciona antes de aproximarse a la pieza.
284. Representación de los datos
A. Punto de aproximación.
B. Ángulo de aproximación
C. Punto de inicio de la elaboración (punto inicial del perfil).
D. Distancia de aproximación: distancia desde el perfil.
E. Orientación de aproximación: ángulo de rotación.
Distancia de aproximación
APD
Distancia D entre el centro del rodillo encolador y el punto de inicio de la elaboración presente en el perfil (figura
284).
02/02/2016
852
Capítulo - Aplicación de borde - Entrada
Ángulo de aproximación
APA
Ángulo B entre el segmento CA (recta que pasa por los puntos C y A) y la línea imaginaria F tangente al perfil y
que pasa por el punto C (figura 284).
Orientación de aproximación
APO
Ángulo de rotación E del grupo de encolado (figura 284). El punto alrededor del cual se considera la rotación
(vértice del ángulo de rotación) es el centro del rodillo encolador.
Velocidad de aproximación
APS
Velocidad de interpolación de los ejes del grupo de encolado durante el posicionamiento del grupo en el punto de
aproximación.
Extra-borde de aproximación
APK
Permite corregir la cantidad de borde para suministrar durante la fase de posicionamiento del grupo de encolado
en el punto de aproximación, para regular la tensión de la franja de borde.
A. Punto de contacto del rodillo encolador: punto en el perfil en el cual se posiciona el rodillo encolador para
poder comenzar a aplicar la cola sobre la cara de la pieza para rebordear.
02/02/2016
853
Capítulo - Aplicación de borde - Entrada
Offset de contacto
GCL
Desplazamiento lineal del grupo a lo largo del perfil, partiendo del punto de inicio de la elaboración (figura 285),
para colocar el rodillo encolador en el punto de contacto.
Distancia C desde el perfil (figura 285) a la cual posicionar el rodillo encolador antes de que comience el
suministro de cola.
NOTA:
Recorrido en el perfil en el cual el rodillo encolador aumenta su rotación programada, para poder acumular la cola
que debe aplicarse en el punto de contacto (figura 285).
NOTA:
Extra-borde de contacto
GCK
Permite corregir la cantidad de borde para suministrar durante la fase de posicionamiento del grupo de encolado
en el punto contacto, para regular la tensión de la franja de borde.
Orientación de contacto
GCO
Aumento/disminución del ángulo de rotación del grupo de encolado, que puede calcularse en función del eje C de
orientación del grupo en el plano, a los fines de aproximar el rodillo encolador al punto de contacto (figura 285) o
alejarlo.
02/02/2016
854
Capítulo - Aplicación de borde - Entrada
Velocidad de contacto
GCS
Velocidad de interpolación de los ejes del grupo de encolado durante el posicionamiento del grupo en el punto de
contacto (figura 285).
Pinzado
Comprende los datos para el desplazamiento del grupo de encolado a los fines de posicionar el rodillo presor.
Mediante estos datos se puede establecer el punto de inicio y de fin del pinzado:
• Punto de inicio del pinzado: punto en el perfil en el cual el rodillo presor se desplaza para bloquear el borde en
el tramo inicial del rebordeado (figura 288).
• Punto de fin del pinzado: punto en el perfil en el cual el rodillo presor se posiciona para presionar una vez el
borde, concluyendo el proceso iniciado en el punto de inicio del pinzado (figura 288).
02/02/2016
855
Capítulo - Aplicación de borde - Entrada
• Presión final
• Velocidad final
Desplazamiento lineal del grupo a lo largo del perfil, partiendo del punto de inicio de la elaboración, para colocar el
rodillo presor en el punto de inicio del pinzado (distancia D entre A y B, figura 286).
286. Representación de los datos
Orientación inicial
CLG
Aumento/disminución del ángulo de rotación C del grupo de encolado (figura 286), que puede calcularse en
función del eje C de orientación del grupo en el plano, a los fines de aproximar o de alejar el rodillo presor con
respecto al punto de inicio del pinzado.
Variación de la distancia utilizada para establecer el punto de inicio del pinzado (figura 286), a los fines de
postergar la activación del segundo rodillo presor (campo visible solo para los grupos de encolado con doble
rodillo presor).
02/02/2016
856
Capítulo - Aplicación de borde - Entrada
Cantidad de borde que debe extraerse, para evitar deslizamientos del borde durante la fase inicial de la
elaboración.
Presión inicial
CLP
Presión, expresada en porcentaje, que el rodillo presor debe ejercer en el borde, la cual puede calcularse en
función del valor máximo de presión que el rodillo puede ejercer en el borde.
Velocidad inicial
CLS
Velocidad de interpolación de los ejes del grupo de encolado durante el posicionamiento del grupo en el punto de
inicio del pinzado (figura 286).
Duración de la presión en la parte inicial del borde, ejercida por el rodillo presor antes de que comience a realizar
la elaboración.
Desplazamiento lineal del grupo a lo largo del perfil, para extraer el borde programado en el campo de datos
Avance del borde.
Aumento (%) de la rotación del rodillo de movilización del borde durante la fase de extracción del borde del
almacén.
Distancia A desde el perfil (figura 287) para posicionar el rodillo encolador en el punto de inicio del pinzado, antes
de que comience a liberar la cola adicional necesaria para garantizar un encolado perfecto del borde.
02/02/2016
857
Capítulo - Aplicación de borde - Entrada
Recorrido en el perfil en el cual el rodillo encolador aumenta su rotación programada, para poder acumular la cola
para aplicar en el punto de inicio del pinzado (figura 288).
Desplazamiento lineal del grupo a lo largo del perfil desde el punto de inicio al punto de fin del pinzado (figura
288).
288. Representación de los datos
Orientación final
ECG
Aumento/disminución del ángulo de rotación C del grupo de encolado (figura 288), que puede calcularse en
función del eje C de orientación del grupo en el plano, a los fines de aproximar o de alejar el rodillo presor con
respecto al punto de fin del pinzado.
02/02/2016
858
Capítulo - Aplicación de borde - Entrada
Presión final
ECP
Presión, expresada en porcentaje, que el rodillo presor debe ejercer en el borde, la cual puede calcularse en
función del valor máximo de presión que el rodillo puede ejercer en el borde.
Velocidad final
ECS
Velocidad de interpolación de los ejes del grupo de encolado durante el posicionamiento del grupo en el punto de
fin del pinzado (figura 288).
Apertura de rodillos
OPR
Abre los rodillos de movilización borde presentes en la vía del almacén para agilizar la salida del borde.
02/02/2016
859
Capítulo - Aplicación de borde - Salida
Salida
Incluye los datos con respecto al desplazamiento del grupo de encolado al finalizar la elaboración y permite
programar las siguientes operaciones:
• alejamiento del rodillo encolador y del rodillo presor de la pieza;
• fin de la elaboración de encolado del perfil cerrado;
• ascenso del grupo de encolado.
Mediante estos datos, es posible establecer el punto de separación, el punto de presión y el punto de subida:
• Punto de separación: punto en el perfil en el cual el rodillo presor se posiciona al dejar de ejercer presión,
antes de alejarse del perfil.
• Punto de presión: punto en el perfil en el cual el rodillo presor se posiciona al finalizar la elaboración, para
ejercer la presión en la parte final del borde aplicado o en la unión, en caso de rebordeado de anillo cerrado1.
• Punto de subida: punto en el espacio en el cual el grupo de encolado se posiciona cuando, al concluir la
elaboración, se desplaza hacia arriba.
Lista de secciones
• Cierre
• Separación del rodillo encolador
• Separación del rodillo presor y alejamiento
• Presión y subida
Cierre
Incluye los campos de datos para realizar el retestado del canto.
NOTA:
Sección específica solo para la elaboración de los perfiles cerrados (rebordeados de anillo
cerrado).
Calibración
CAL
02/02/2016
860
Capítulo - Aplicación de borde - Salida
Corrección de unión
ETD
Distancia en el perfil cerrado para rebordear entre el punto de unión (fin del perfil) y el punto de retestado.
Intervenir en este campo para regular una unión incorrecta
Aumento de la cantidad de borde suministrado por el almacén, a los fines de reducir al mínimo el recorte1
resultante del segundo corte realizado para regular la unión de los dos extremos del borde aplicado al perfil
cerrado.
Velocidad pre-retestado
ETS
Velocidad de interpolación de los ejes del grupo de encolado durante el posicionamiento del grupo en el punto de
retestado.
1 Acabado o emparejamiento de los márgenes de algo (por ej.: emparejar un borde aplicado a la pieza eliminando
sus partes excedentes).
02/02/2016
861
Capítulo - Aplicación de borde - Salida
289. Ejemplo
• Velocidad de separación
02/02/2016
862
Capítulo - Aplicación de borde - Salida
NOTA:
Distancia a lo largo del perfil C desde el punto de unión, para posicionar la perpendicular al centro del rodillo
encolador en el punto de inicio de la separación (figura 290).
290. Representación de los datos
A. Punto de unión.
B. Punto de inicio de la separación.
C. Distancia a lo largo del perfil.
NOTA:
Presión (%) que el rodillo presor debe ejercer en el borde, cuando el rodillo encolador se encuentra en el punto de
inicio de separación (figura 290); puede calcularse en función del valor máximo de presión que el rodillo puede
ejercer en el borde.
Velocidad pre-separación
RDS
02/02/2016
863
Capítulo - Aplicación de borde - Salida
NOTA:
Velocidad de interpolación de los ejes del grupo de encolado durante el posicionamiento del rodillo encolador en el
punto de inicio de separación (figura 290).
NOTA:
Distancia que el rodillo encolador debe mantener desde el punto de unión (figura 290) para poder aumentar su
rotación programada, a los fines de liberar la cola adicional necesaria para garantizar un encolado perfecto del
borde.
NOTA:
Aumento (%) de la rotación del rodillo encolador, para liberar en el punto de unión (figura 290) la cola adicional
necesaria para garantizar un encolado perfecto del borde.
NOTA:
Presión (%) que el rodillo presor debe ejercer en el borde, cuando el rodillo encolador se encuentra en el punto de
fin de separación; puede calcularse en función del valor máximo de presión que el rodillo puede ejercer en el
borde.
02/02/2016
864
Capítulo - Aplicación de borde - Salida
Distancia D entre el centro del rodillo encolador y el punto de inicio de separación presente en el perfil (figura
291).
NOTA:
Para elaborar todos los perfiles: cerrados y abiertos (rebordeados de anillo cerrado/abierto).
Ángulo E para posicionar el rodillo encolador en el punto de fin de separación (figura 291).
El ángulo se obtiene de la recta que pasa por los puntos B y C, y de la recta imaginaria F tangente al perfil (figura
291).
NOTA:
02/02/2016
865
Capítulo - Aplicación de borde - Salida
Para elaborar todos los perfiles: cerrados y abiertos (rebordeados de anillo cerrado/abierto).
Velocidad de separación
RES
Velocidad de interpolación de los ejes del grupo de encolado durante el posicionamiento del rodillo encolador en el
punto de fin de separación (figura 291).
NOTA:
Para elaborar todos los perfiles: cerrados y abiertos (rebordeados de anillo cerrado/abierto).
Offset de separación
GDL
NOTA:
Distancia C a lo largo del perfil desde el punto de fin de elaboración, para posicionar la perpendicular al centro del
rodillo encolador en el punto de inicio de la separación (figura 292).
292. Representación de los datos
02/02/2016
866
Capítulo - Aplicación de borde - Salida
Presión en separación
GDP
NOTA:
Presión, expresada en porcentaje, que el rodillo presor debe ejercer en el borde, cuando el rodillo encolador se
encuentra en el punto de inicio de separación (figura 292); puede calcularse en función del valor máximo de
presión que el rodillo puede ejercer en el borde.
NOTA:
Distancia D desde el perfil en el cual posicionar el rodillo encolador, antes de que comience a liberar la cola
adicional necesaria para garantizar un encolado perfecto del borde (figura 292) en el punto de inicio de
separación.
NOTA:
Recorrido en el perfil en el cual el rodillo encolador aumenta su rotación programada, para poder acumular la cola
para aplicar en el punto de inicio de separación (figura 292).
02/02/2016
867
Capítulo - Aplicación de borde - Salida
Sección específica solo para la elaboración de los perfiles abiertos (rebordeados de anillo
abierto).
Comprende los datos con respecto al desplazamiento del grupo de encolado para finalizar la elaboración y para
alejarlo de la pieza rebordeada.
Mediante estos datos, es posible establecer el punto de separación, el punto de presión y el punto de subida:
• Punto de separación: punto en el perfil en el cual el rodillo presor se posiciona al dejar de ejercer presión,
antes de alejarse del perfil.
• Punto de presión: punto en el perfil en el cual el rodillo presor se posiciona al finalizar la elaboración, para
ejercer la presión en la parte final del borde aplicado o en la unión, en caso de rebordeado de anillo cerrado.
• Punto de subida: punto en el espacio en el cual el grupo de encolado se posiciona cuando, al concluir la
elaboración, se desplaza hacia arriba.
Distancia C a lo largo del perfil desde el punto de fin de elaboración, para posicionar la perpendicular al centro del
rodillo presor en el punto de separación (figura 293).
293. Representación de los datos
Velocidad de presión
RES
Velocidad de interpolación de los ejes del grupo de encolado durante el posicionamiento del rodillo presor en el
punto de fin de elaboración A (figura 293).
02/02/2016
868
Capítulo - Aplicación de borde - Salida
Presión en separación
PDP
Presión, expresada en porcentaje, que el rodillo presor debe ejercer en la parte final del borde aplicado, la cual
puede calcularse en función del valor máximo de presión que el rodillo puede ejercer en el borde.
Distancia de subida
RPD
Distancia D entre el centro del rodillo encolador y el punto de fin de la elaboración presente en el perfil (figura
294).
294. Representación de los datos
Ángulo de subida
RPA
Orientación de subida
RPO
Ángulo de rotación E del grupo de encolado para establecer el punto de subida (figura 294).
El punto alrededor del cual se considera la rotación (vértice del ángulo de rotación) es el centro del rodillo
encolador.
02/02/2016
869
Capítulo - Aplicación de borde - Salida
Velocidad de subida
RPS
Velocidad de interpolación de los ejes del grupo de encolado durante el posicionamiento del grupo en el punto de
subida.
Presión y subida
NOTA:
Sección específica solo para la elaboración de los perfiles cerrados (rebordeados de anillo
cerrado).
Comprende los datos inherentes a la fase de presión del borde y subida del grupo, en caso de elaboración de
encolado del perfil de anillo cerrado.
• Punto de presión: punto en el perfil en el cual el rodillo presor se posiciona al finalizar la elaboración, para
ejercer la presión en la parte final del borde aplicado o en la unión, en caso de rebordeado de anillo cerrado.
• Punto de subida: punto en el espacio en el cual el grupo de encolado se posiciona cuando, al concluir la
elaboración, se desplaza hacia arriba.
Offset de presión
TPL
Distancia a lo largo del perfil desde el punto de unión (figura 295), para posicionar la perpendicular al centro del
rodillo presor en el punto de presión.
295. Representación de los datos
A. Punto de unión.
02/02/2016
870
Capítulo - Aplicación de borde - Salida
B. Punto de presión.
C. Distancia a lo largo del perfil.
Presión
TPP
Presión (%) que el rodillo presor debe ejercer en el punto de presión (figura 295), la cual puede calcularse en
función del valor máximo de presión que el rodillo puede ejercer en el borde.
Duración de la presión
TPT
Duración de la presión ejercida por el rodillo presor en la parte final del borde aplicado.
Orientación de la presión
TPG
Aumento/disminución del ángulo de rotación del grupo de encolado (figura 296), que puede calcularse en función
del eje C de orientación del grupo en el plano, a los fines de aproximar o alejar el rodillo presor con respecto al
punto de presión.
296. Representación de los datos
A. Punto de unión.
B. Punto de presión.
C. Orientación de la presión
Velocidad de presión
TPS
Velocidad de interpolación de los ejes del grupo de encolado durante el posicionamiento del grupo en el punto de
presión.
02/02/2016
871
Capítulo - Aplicación de borde - Salida
Distancia de subida
RPD
Distancia entre el centro del rodillo encolador y el punto de unión presente en el perfil (figura 297).
297. Representación de los datos
Ángulo de subida
RPA
Orientación de subida
RPO
Ángulo de rotación E del grupo de encolado para establecer el punto de subida (figura 297).
El punto alrededor del cual se considera la rotación (vértice del ángulo de rotación) es el centro del rodillo
encolador.
Velocidad de subida
RPS
Velocidad de interpolación de los ejes del grupo de encolado durante el posicionamiento del grupo en el punto de
subida.
02/02/2016
872
Capítulo - Aplicación de borde - Propiedades
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
5 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
873
Capítulo - Retestado del canto -
Descripción de la elaboración
Permite cortar el borde en los extremos del lado rebordeado1.
Lista de secciones
• Dispositivo
• Datos geométricos
• Datos generales
• Datos de setup
• Propiedades
• Datos adicionales elaboración
Dispositivo
Código de herramienta
TNM
Lista predefinida de las hojas2 presentes en la base de datos3. Seleccionar la lista deseada.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
3 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
02/02/2016
874
Capítulo - Retestado del canto -
Datos geométricos
Inversión
RV
Offset lineal 1
LOF
Desplazamiento A expresado en milímetros de la hoja2 con respecto a la cota de corte en el primer vértice (figura
298).
298. Representación de los datos
A. Offset lineal 1
B. Primer vértice del borde aplicado.
C. Offset lineal 2
D. Segundo vértice del borde aplicado.
Offset lineal 2
LO2
Desplazamiento D expresado en milímetros de la hoja con respecto a la cota de corte en el segundo vértice
(figura 298).
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
875
Capítulo - Retestado del canto -
Offset angular 1
AOF
Inclinación A de la hoja con respecto a la perpendicular al punto de corte en el primer vértice (figura 299).
299. Representación de los datos
A. Offset angular 1
B. Primer vértice del borde aplicado.
C. Offset angular 2
D. Segundo vértice del borde aplicado.
Offset angular 2
AO2
Inclinación B de la hoja con respecto a la perpendicular al punto de corte en el segundo vértice (figura 299).
Espesor A del borde del lado ya elaborado L1, para realizar el retestado1 en la franja de borde aplicada en la parte
inicial del lado L2 (figura 300).
Espesor B del borde del lado ya elaborado L3, para efectuar el retestado en la franja de borde aplicada en la parte
final del lado L2 (figura 300).
1 (1) Restado de la pieza; operación que consiste en realizar cortes en las caras laterales (cabezales) para escuadrar
la pieza. (2) Retestado del borde; cortes en los extremos del lado rebordeado.
02/02/2016
876
Capítulo - Retestado del canto -
Vértice
CTT
Permite indicar en qué vértice (D y/o B, figuras 298 y 299) realizar la elaboración y, por ende, cuál de los campos
descritos con anterioridad deben aparecer:
Primero
Permite completar los campos Offset lineal 1 y Offset angular 1 para realizar la elaboración en el primer
vértice.
Segundo
Permite completar los campos Offset lineal 2 y Offset angular 2 para realizar la elaboración en el segundo
vértice.
Ambos
Permite completar los cuatro campos anteriormente mencionados para realizar la elaboración en ambos
vértices (B y D).
Datos generales
Control de datos
EDC
Habilita (casilla marcada) o deshabilita el control de los datos máquina, para establecer si hay coherencia entre
los datos y la elaboración programada.
02/02/2016
877
Capítulo - Retestado del canto -
Habilita (casilla marcada) o deshabilita la activación de los sopladores para limpiar las virutas de los bordes.
Obliga (casilla marcada) a la hoja a realizar el corte invirtiendo su dirección de avance; el cambio de dirección se
realiza girando la hoja 180 grados (figura 301).
Cualquiera sea la dirección de elaboración programada, la dirección de avance de la hoja se invierte.
301.
Colisión
CCC
Activa (casilla marcada) o desactiva el control en las partes en movimiento y en elaboración, a los fines de evitar
eventuales interferencias y colisiones.
Velocidad de trabajo
WSP
Corrección
CRC
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
878
Capítulo - Retestado del canto -
Derecha
Posiciona el eje de la herramienta a la derecha de la trayectoria.
Izquierda
Posiciona el eje de la herramienta a la izquierda de la trayectoria.
Posición de la campana
SHP
Método de corte
CTM
Punto de referencia de la hoja desde la cual se debe partir para efectuar el corte.
Central
Realiza el corte utilizando como punto de referencia el eje central de la hoja; en este caso, la hoja realiza el
corte con su extremo inferior A (figura 302).
Periférico
Realiza el corte utilizando como punto de referencia el borde externo de la hoja; en este caso, la hoja realiza
el corte con su extremo lateral B (figura 302).
302.
02/02/2016
879
Capítulo - Retestado del canto -
Datos de setup
Inicio descenso
VDE
Permite establecer el punto de inicio del corte en el cual la hoja aumenta su velocidad de avance.
Fin descenso
QPV
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
3 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
880
Capítulo - Retestado del canto -
Ingresar una fórmula o seleccionar una entre las dos opciones presentes:
• [[[Undefined variable NO_TRADURRE/CODICI.false]]]: no ejecutar.
• [[[Undefined variable NO_TRADURRE/CODICI.true]]]: ejecutar.
Si la ejecución del mando1 se desactiva, en la lista de árbol de las geometrías y de las elaboraciones, la cadena
de texto del icono del mando cambia a color gris claro.
Por ejemplo, ingresando la fórmula LPX>2000, si la longitud x de la pieza es mayor que 2000 mm, la elaboración
se visualiza y, por lo tanto, se ejecuta.
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Mandril
SPI
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
881
Capítulo - Recorte canto -
Recorte canto
Descripción de la elaboración
Permite eliminar el exceso de borde, es decir la parte que sobresale por los extremos inferior y superior del lado
rebordeado1.
Lista de secciones
• Dispositivo
• Datos geométricos
• Datos generales
• Datos de setup
• Propiedades
• Datos adicionales elaboración
Dispositivo
Código de herramienta
TNM
Lista predefinida de las herramientas presentes en la base de datos2. Seleccionar la herramienta deseada.
Datos geométricos
Entrada
PIN
2 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
02/02/2016
882
Capítulo - Recorte canto -
Anticipa o retrasa el punto de partida de la elaboración. El valor positivo permite anticipar; el valor negativo
permite retrasar.
Salida
POU
Anticipa o retrasa el punto de llegada de la elaboración. El valor positivo permite retrasar; el valor negativo
permite anticipar.
Inversión
RV
Inicio de copia
CPY
Distancia que el copiador vertical debe mantener desde la superficie inferior de la pieza.
Copia vertical
CPV
Desplazamiento expresado en milímetros, realizado por el agregado de recortado para accionar el copiador
vertical inferior B (figura 303).
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
883
Capítulo - Recorte canto -
303. Agregado
A. Copiador horizontal.
B. Copiador vertical inferior.
C. Copiador vertical superior.
Copia horizontal
CPH
Desplazamiento expresado en milímetros, realizado por el agregado de recortado para accionar el copiador
horizontal A (figura 303).
Permite definir la velocidad con la cual el agregado se desplaza desde el punto de inicio de copia, definido en el
campo de datos Inicio de copia, al punto de inicio de la elaboración.
El punto de inicio de la elaboración es el punto en el cual el agregado comienza a trabajar después de terminar la
copia definida en los campos de datos Copia vertical y Copia horizontal.
Desplazamiento de la unión
OFG
Traslación del punto inicial de la elaboración, en la misma trayectoria del perfil, con respecto al punto inicial de la
geometría programada.
Un valor positivo desplaza el inicio de la elaboración después del punto inicial del perfil; un valor negativo lo
desplaza antes del punto inicial.
Distancia
DFE
Distancia que el agregado debe mantener desde el borde de la pieza durante su bajada, en caso de que se haya
definido la opción Parte frontal en el campo de datos Tipo de entrada.
02/02/2016
884
Capítulo - Recorte canto -
Distancia latitudinal
DFT
Distancia que el agregado debe mantener desde el borde de la pieza durante su bajada, en caso de que se haya
definido la opción Lateral en el campo de datos Tipo de entrada.
Espesor del borde A aplicado al lado L1, cuando se realiza la elaboración en el lado L2 (figura 304).
304. Representación de los datos
Valor expresado en milímetros para anticipar el inicio del recorte1, cuando se elaboran bordes aplicados a perfiles
con geometrías discontinuas (rebordeados de anillo abierto).
Espesor del borde B aplicado al lado L3, cuando se realiza la elaboración en el lado L2 (figura 304).
Valor expresado en milímetros para postergar el fin del recorte, cuando se elaboran bordes aplicados a perfiles
con geometrías discontinuas (rebordeados de anillo abierto).
Superposición
OUT
Permite prolongar la aplicación2 del recorte al finalizar la elaboración en el borde aplicado a la pieza.
1 Acabado o emparejamiento de los márgenes de algo (por ej.: emparejar un borde aplicado a la pieza eliminando
sus partes excedentes).
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
885
Capítulo - Recorte canto -
Tipo selección
OSL
Permite seleccionar las partes de la geometría seleccionada que se desean activar para la elaboración.
Tangentes
Se activan los elementos tangentes, consecutivos al elemento de la geometría seleccionada (ref. A, figura
305).
Seleccionados
Se activa solo el elemento seleccionado en la geometría (ref. B, figura 305).
305. Ejemplo
Datos generales
Control de datos
EDC
Habilita (casilla marcada) o deshabilita el control de los datos máquina, para establecer si hay coherencia entre
los datos y la elaboración programada.
El campo deshabilitado muestra el símbolo de alerta en el icono1 de la elaboración.
Habilita (casilla marcada) o deshabilita la activación de los sopladores para limpiar las virutas de los bordes.
02/02/2016
886
Capítulo - Recorte canto -
Velocidad de rotación
RSP
Tipo de entrada
PEI
Parte frontal
El agregado desciende frontalmente al borde de la pieza para elaborar y se aproxima al punto de inicio de la
elaboración (ref. A, figura 306).
Lateral
El agregado desciende lateralmente al borde de la pieza para elaborar y se aproxima al punto de inicio de la
elaboración (ref. B, figura 306).
306.
Velocidad de trabajo
WSP
Corrección
CRC
Derecha
Posiciona el eje de la herramienta a la derecha de la trayectoria.
Izquierda
Posiciona el eje de la herramienta a la izquierda de la trayectoria.
02/02/2016
887
Capítulo - Recorte canto -
Posición de la campana
SHP
Para este tipo de elaboración, se configura como dato de default1 el valor 6, que corresponde a la
caja de aspiración en posición baja.
Datos de setup
Cota vertical
VDE
Distancia que el agregado debe mantener desde la superficie superior de la pieza en fase de desplazamiento.
Tiempo de activación
ATM
Tiempo que transcurre desde el desplazamiento hacia abajo del copiador vertical superior, para colocarse en
posición de trabajo, en la partida del agregado.
Tiempo de desactivación
DATM
Tiempo que transcurre desde el desplazamiento hacia arriba del copiador vertical superior, para separarse de la
pieza, en el desplazamiento del agregado para salir de la pieza.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
888
Capítulo - Recorte canto -
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
3 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
889
Capítulo - Recorte canto -
Mandril
SPI
02/02/2016
890
Capítulo - Rascado canto -
Rascado canto
Descripción de la elaboración
Permite rascar la superficie superior e inferior de los lados rebordeados para limpiar de los mismos las
rugosidades que ha dejado la fresa de recorte1 y alisarlos.
Lista de secciones
• Dispositivo
• Datos geométricos
• Datos generales
• Datos de setup
• Propiedades
• Datos adicionales elaboración
Dispositivo
Código de herramienta
TNM
Lista predefinida de las herramientas presentes en la base de datos2. Seleccionar la herramienta deseada.
1 Acabado o emparejamiento de los márgenes de algo (por ej.: emparejar un borde aplicado a la pieza eliminando
sus partes excedentes).
2 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
02/02/2016
891
Capítulo - Rascado canto -
Datos geométricos
Entrada
PIN
Anticipa o retrasa el punto de partida de la elaboración. El valor positivo permite anticipar; el valor negativo
permite retrasar.
Salida
POU
Anticipa o retrasa el punto de llegada de la elaboración. El valor positivo permite retrasar; el valor negativo
permite anticipar.
Inversión
RV
Inicio de copia
CPY
Distancia que el copiador vertical debe mantener desde la superficie inferior de la pieza.
Copia vertical
CPV
Desplazamiento expresado en milímetros, realizado por el agregado de rascado3 para accionar el copiador
vertical inferior B (figura 307).
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
892
Capítulo - Rascado canto -
307. Agregado
A. Copiador horizontal.
B. Copiador vertical inferior.
C. Copiador vertical superior.
D. Herramientas de rascado del borde.
Copia horizontal
CPH
Desplazamiento expresado en milímetros, realizado por el agregado de rascado para accionar el copiador
horizontal A (figura 307).
Permite definir la velocidad con la cual el agregado se desplaza desde el punto de inicio de copia, definido en el
campo Inicio de copia, al punto de inicio de la elaboración.
El punto de inicio de la elaboración es el punto en el cual el agregado comienza a trabajar después de terminar la
copia definida en los campos de datos Copia vertical y Copia horizontal.
Desplazamiento de la unión
OFG
Traslación del punto inicial de la elaboración, en la misma trayectoria del perfil, con respecto al punto inicial de la
geometría programada.
Un valor positivo desplaza el inicio de la elaboración después del punto inicial del perfil; un valor negativo lo
desplaza antes del punto inicial.
Apertura de la pinza
GOS
Distancia desde el punto final del perfil, para permitir que el agregado abra los copiadores.
Dejando el valor cero, se calcula automáticamente una distancia de 10 milímetros.
02/02/2016
893
Capítulo - Rascado canto -
Distancia
DFE
Distancia que el agregado debe mantener desde el borde de la pieza durante su bajada, en caso de que se haya
definido la opción Parte frontal en el campo de datos Tipo de entrada.
Distancia latitudinal
DFT
Distancia que el agregado debe mantener desde el borde de la pieza durante su bajada, en caso de que se haya
definido la opción Lateral en el campo de datos Tipo de entrada.
Superposición
OUT
Permite prolongar la aplicación1 del rascado en el borde aplicado a la pieza al finalizar la elaboración.
Este dato se utiliza cuando se realiza el rascado en los perfiles cerrados.
Espesor del borde A aplicado al lado L1, cuando se realiza la elaboración en el lado L2 (figura 308).
308. Representación de los datos
Valor expresado en milímetros para anticipar el inicio del rascado, cuando se elaboran bordes aplicados a perfiles
con geometrías discontinuas (rebordeados de anillo abierto).
Espesor del borde B aplicado al lado L3, cuando se realiza la elaboración en el lado L2 (figura 308).
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
894
Capítulo - Rascado canto -
Valor expresado en milímetros para postergar el fin del rascado, cuando se elaboran bordes aplicados a perfiles
con geometrías discontinuas (rebordeados de anillo abierto).
Tramo A (figura 309) que el agregado puede recorrer hacia atrás al finalizar el rascado, el cual puede calcularse
desde el punto final de la elaboración, para separar la franja sobrante de borde de la hoja1.
309. Distancia A
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
895
Capítulo - Rascado canto -
Ángulo de salida del agregado de la pieza después de recorrer hacia atrás el tramo definido en el campo de datos
Distancia madera aglomerada.
Tipo selección
OSL
Permite seleccionar las partes de la geometría seleccionada que se desean activar para la elaboración.
Tangentes
Se activan los elementos tangentes, consecutivos al elemento de la geometría seleccionada (ref. A, figura
310).
Seleccionados
Se activa solo el elemento seleccionado en la geometría (ref. B, figura 310).
310. Ejemplo
Datos generales
Control de datos
EDC
Habilita (casilla marcada) o deshabilita el control de los datos máquina, para establecer si hay coherencia entre
los datos y la elaboración programada.
El campo deshabilitado muestra el símbolo de alerta en el icono1 de la elaboración.
Habilita (casilla marcada) o deshabilita la activación de los sopladores para limpiar las virutas de los bordes.
02/02/2016
896
Capítulo - Rascado canto -
Rascar cola
EGS
Habilita (casilla marcada) o deshabilita la elaboración de rascado1 de la cola, en caso de que se haya
seleccionado el agregado combinado como herramienta.
Tipo de entrada
PEI
Parte frontal
El agregado desciende frontalmente al borde de la pieza para elaborar y se aproxima al punto de inicio de la
elaboración (ref. A, figura 311).
Lateral
El agregado desciende lateralmente al borde de la pieza para elaborar y se aproxima al punto de inicio de la
elaboración (ref. B, figura 311).
311.
Velocidad de trabajo
WSP
Corrección
CRC
Derecha
Posiciona el eje de la herramienta a la derecha de la trayectoria.
1 Conjunto de operaciones que permiten rascar la superficie superior e inferior del borde aplicado, para limpiarlo,
redondearlo y retirar el exceso de cola.
02/02/2016
897
Capítulo - Rascado canto -
Izquierda
Posiciona el eje de la herramienta a la izquierda de la trayectoria.
Posición de la campana
SHP
Para este tipo de elaboración, se configura como dato de default1 el valor 1, que corresponde a la
caja de aspiración en posición alta.
Datos de setup
Cota vertical
VDE
Distancia que el agregado debe mantener desde la superficie superior de la pieza en fase de desplazamiento.
Tiempo de activación
ATM
Tiempo que transcurre desde el desplazamiento hacia abajo del copiador vertical superior, para colocarse en
posición de trabajo, en la partida del agregado.
Tiempo de desactivación
DATM
Tiempo que transcurre desde el desplazamiento hacia arriba del copiador vertical superior, para separarse de la
pieza, en el desplazamiento del agregado para salir de la pieza.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
898
Capítulo - Rascado canto -
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
3 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
899
Capítulo - Rascado canto -
Mandril
SPI
02/02/2016
900
Capítulo - Rascado cola -
Rascado cola
Descripción de la elaboración
Permite retirar el exceso de cola para eliminar eventuales rebabas y limpiar el lado rebordeado1.
Lista de secciones
• Dispositivo
• Datos geométricos
• Datos generales
• Datos de setup
• Propiedades
• Datos adicionales elaboración
Dispositivo
Código de herramienta
TNM
Lista predefinida de las herramientas presentes en la base de datos2. Seleccionar la herramienta deseada.
Datos geométricos
Entrada
PIN
2 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
02/02/2016
901
Capítulo - Rascado cola -
Anticipa o retrasa el punto de partida de la elaboración. El valor positivo permite anticipar; el valor negativo
permite retrasar.
Salida
POU
Anticipa o retrasa el punto de llegada de la elaboración. El valor positivo permite retrasar; el valor negativo
permite anticipar.
Inversión
RV
Inicio de la elaboración
HWD
Distancia que el copiador vertical debe mantener desde la superficie inferior de la pieza.
Copia vertical
CPV
Desplazamiento expresado en milímetros, realizado por el agregado de rascado3 para accionar el copiador
vertical inferior B (figura 312).
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
902
Capítulo - Rascado cola -
312. Agregado
Copia horizontal
CPH
Desplazamiento expresado en milímetros realizado por el agregado de rascado para que la herramienta inferior C
esté en la posición correcta de trabajo (figura 312).
El posicionamiento de la herramienta es controlado de manera análoga al de copia.
Permite definir la velocidad con la cual el agregado se desplaza desde el punto de inicio de copia, definido en el
campo Inicio de la elaboración, al punto de inicio de la elaboración.
El punto de inicio de la elaboración es el punto en el cual el agregado comienza a trabajar después de terminar la
copia definida en los campos de datos Copia vertical y Copia horizontal.
Desplazamiento de la unión
OFG
Traslación del punto inicial de la elaboración, en la misma trayectoria del perfil, con respecto al punto inicial de la
geometría programada.
Un valor positivo desplaza el inicio de la elaboración después del punto inicial del perfil; un valor negativo lo
desplaza antes del punto inicial.
Distancia
DFE
Distancia que el agregado debe mantener desde el borde de la pieza durante su bajada, en caso de que se haya
definido la opción Parte frontal en el campo de datos Tipo de entrada.
02/02/2016
903
Capítulo - Rascado cola -
Distancia latitudinal
DFT
Distancia que el agregado debe mantener desde el borde de la pieza durante su bajada, en caso de que se haya
definido la opción Lateral en el campo de datos Tipo de entrada.
Superposición
OUT
Permite prolongar la aplicación1 del rascado en el borde aplicado a la pieza al finalizar la elaboración.
Este dato se utiliza cuando se realiza el rascado en los perfiles cerrados.
Espesor del borde A aplicado al lado L1, cuando se realiza la elaboración en el lado L2 (figura 313).
313. Representación de los datos
Valor expresado en milímetros para anticipar el inicio del rascado, cuando se elaboran bordes aplicados a perfiles
con geometrías discontinuas (rebordeados de anillo abierto).
Espesor del borde B aplicado al lado L3, cuando se realiza la elaboración en el lado L2 (figura 313).
Valor expresado en milímetros para anticipar el inicio del rascado, cuando se elaboran bordes aplicados a perfiles
con geometrías discontinuas (rebordeados de anillo abierto).
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
904
Capítulo - Rascado cola -
Tramo A (figura 314) que el agregado puede recorrer hacia atrás al finalizar el rascado, el cual puede calcularse
desde el punto final de la elaboración, para separar la franja sobrante de borde de la hoja1.
314. Distancia A
Ángulo de salida del agregado de la pieza después de recorrer hacia atrás el tramo definido en el campo de datos
Distancia madera aglomerada.
Tipo selección
OSL
Permite seleccionar las partes de la geometría seleccionada que se desean activar para la elaboración.
Tangentes
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
905
Capítulo - Rascado cola -
Se activan los elementos tangentes, consecutivos al elemento de la geometría seleccionada (ref. A, figura
315).
Seleccionados
Se activa solo el elemento seleccionado en la geometría (ref. B, figura 315).
315. Ejemplo
Datos generales
Control de datos
EDC
Habilita (casilla marcada) o deshabilita el control de los datos máquina, para establecer si hay coherencia entre
los datos y la elaboración programada.
El campo deshabilitado muestra el símbolo de alerta en el icono1 de la elaboración.
Habilita (casilla marcada) o deshabilita la activación de los sopladores para limpiar las virutas de los bordes.
Tipo de entrada
PEI
Parte frontal
El agregado desciende frontalmente al borde de la pieza para elaborar y se aproxima al punto de inicio de la
elaboración (ref. A, figura 316).
02/02/2016
906
Capítulo - Rascado cola -
Lateral
El agregado desciende lateralmente al borde de la pieza para elaborar y se aproxima al punto de inicio de la
elaboración (ref. B, figura 316).
316.
Velocidad de trabajo
WSP
Corrección
CRC
Derecha
Posiciona el eje de la herramienta a la derecha de la trayectoria.
Izquierda
Posiciona el eje de la herramienta a la izquierda de la trayectoria.
Posición de la campana
SHP
02/02/2016
907
Capítulo - Rascado cola -
Para este tipo de elaboración, se configura como dato de default1 el valor 1, que corresponde a la
caja de aspiración en posición alta.
Datos de setup
Cota vertical
VDE
Distancia que el agregado debe mantener desde la superficie superior de la pieza en fase de desplazamiento.
Tiempo de activación
ATM
Tiempo que transcurre desde el desplazamiento hacia abajo del copiador vertical superior, para colocarse en
posición de trabajo, en la partida del agregado.
Tiempo de desactivación
DATM
Tiempo que transcurre desde el desplazamiento hacia arriba del copiador vertical superior, para separarse de la
pieza, en el desplazamiento del agregado para salir de la pieza.
Propiedades
Nombre
NMC
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
02/02/2016
908
Capítulo - Rascado cola -
Ejecutar elaboración
EXE
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Mandril
SPI
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
909
Capítulo - Redondeo del borde en aristas -
Descripción de la elaboración
Permite redondear las aristas de la pieza rebordeada.
Lista de secciones
• Dispositivo
• Datos geométricos
• Datos generales
• Propiedades
• Datos adicionales elaboración
Dispositivo
Código de herramienta
TNM
Lista predefinida de las herramientas presentes en la base de datos1. Seleccionar la herramienta deseada.
Datos geométricos
Desplazamiento de la unión
OFG
Traslación del punto inicial de la elaboración, en la misma trayectoria del perfil, con respecto al punto inicial de la
geometría programada.
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
02/02/2016
910
Capítulo - Redondeo del borde en aristas -
Un valor positivo desplaza el inicio de la elaboración después del punto inicial del perfil; un valor negativo lo
desplaza antes del punto inicial.
Geometría de entrada
ING
Movimiento realizado por la herramienta para entrar en la pieza para elaborar. Seleccionar el tipo de entrada
deseada.
Porcentaje radio
RPR
Porcentaje para modificar el radio del arco realizado por la herramienta al aproximarse a la pieza o al alejarse.
Entrada
PIN
Permite anticipar (valor positivo) el recorrido lineal A realizado por la fresa para alcanzar el punto inicial C del arco
(figura 317).
317.
Salida
POU
Permite prolongar (valor positivo) el recorrido lineal B realizado por la fresa al finalizar la elaboración (figura 317).
Traslación [mm]
RTL
02/02/2016
911
Capítulo - Redondeo del borde en aristas -
Permite trasladar el centro B del arco de círculo a lo largo de su bisectriz para modificar el redondeo de la arista.
Automáticamente, incluso los valores del punto inicial C y del punto final D del arco cambian (figura 318).
318.
A. Arco trasladado.
B. Centro del círculo.
C. Punto inicial del arco.
D. Punto final del arco.
Espesor del borde A aplicado al lado L1, cuando se realiza la elaboración en la arista que une el lado L1 y el lado
L2 (figura 319).
319.
Permite corregir el espesor definido en el campo1 de datos Material sobrante en entrada (figura 319).
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
912
Capítulo - Redondeo del borde en aristas -
Ángulo de entrada
AIN
Tipo de entrada
TIN
Movimiento realizado por la herramienta para alcanzar la arista que debe redondearse.
Espesor del borde B aplicado al lado L2, cuando se realiza la elaboración en la arista que une el lado L1 y el lado
L2 (figura 319).
Permite corregir el espesor definido en el campo de datos Material sobrante en salida (figura 319).
Ángulo de salida
AOU
Tipo de Salida
TOU
02/02/2016
913
Capítulo - Redondeo del borde en aristas -
Arco manual
CTC
Permite seleccionar cómo realizar el arco de círculo recorrido por la fresa de fresado de aristas1 para redondear la
arista.
Inversión
RV
Tipo selección
OSL
Permite seleccionar las partes de la geometría seleccionada que se desean activar para la elaboración.
Tangentes
Se activan los elementos tangentes, consecutivos al elemento de la geometría seleccionada (ref. A, figura
320).
Seleccionados
Se activa solo el elemento seleccionado en la geometría (ref. B, figura 320).
320. Ejemplo
02/02/2016
914
Capítulo - Redondeo del borde en aristas -
Datos generales
Control de datos
EDC
Habilita (casilla marcada) o deshabilita el control de los datos máquina, para establecer si hay coherencia entre
los datos y la elaboración programada.
El campo deshabilitado muestra el símbolo de alerta en el icono1 de la elaboración.
Habilita (casilla marcada) o deshabilita la activación de los sopladores para limpiar las virutas de los bordes.
Velocidad de trabajo
WSP
Corrección
CRC
Derecha
Posiciona el eje de la herramienta a la derecha de la trayectoria.
Izquierda
Posiciona el eje de la herramienta a la izquierda de la trayectoria.
Posición de la campana
SHP
02/02/2016
915
Capítulo - Redondeo del borde en aristas -
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
Layer
LAY
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
3 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
4 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
916
Capítulo - Redondeo del borde en aristas -
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Mandril
SPI
02/02/2016
917
Capítulo - Calentamien. canto -
Calentamien. canto
Descripción de la elaboración
Permite restablecer el color original del borde a través del calentamiento del lado rebordeado1.
Lista de secciones
• Dispositivo
• Datos geométricos
• Datos generales
• Datos de setup
• Propiedades
• Datos adicionales elaboración
Dispositivo
Código de herramienta
TNM
Lista predefinida de las herramientas presentes en la base de datos2. Seleccionar la herramienta deseada.
Datos geométricos
Inversión
RV
2 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
02/02/2016
918
Capítulo - Calentamien. canto -
Desplazamiento de la unión
OFG
Traslación del punto inicial de la elaboración, en la misma trayectoria del perfil, con respecto al punto inicial de la
geometría programada.
Un valor positivo desplaza el inicio de la elaboración después del punto inicial del perfil; un valor negativo lo
desplaza antes del punto inicial.
Geometría de entrada
ING
Movimiento realizado por la herramienta para entrar en la pieza para elaborar. Seleccionar el tipo de entrada
deseada.
Porcentaje radio
RPR
Porcentaje para modificar el radio del arco realizado por la herramienta al aproximarse a la pieza o al alejarse.
Distancia
DFE
Superposición
OUT
Permite prolongar la aplicación2 del soplado3 al finalizar la limpieza del borde de la pieza. Este dato se utiliza
cuando se deben limpiar las piezas con elaboraciones de rebordeado4 de anillo cerrado.
Tipo selección
OSL
Permite seleccionar las partes de la geometría seleccionada que se desean activar para la elaboración.
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
4 Conjunto de operaciones que permiten revestir el borde de la pieza (pegarlo, limpiarlo, redondearlo, etc.).
02/02/2016
919
Capítulo - Calentamien. canto -
Tangentes
Se activan los elementos tangentes, consecutivos al elemento de la geometría seleccionada (ref. A, figura
321).
Seleccionados
Se activa solo el elemento seleccionado en la geometría (ref. B, figura 321).
321. Ejemplo
Datos generales
Control de datos
EDC
Habilita (casilla marcada) o deshabilita el control de los datos máquina, para establecer si hay coherencia entre
los datos y la elaboración programada.
El campo1 deshabilitado muestra el símbolo de alerta en el icono2 de la elaboración.
Pasadas verticales
VTR
Velocidad de trabajo
WSP
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
920
Capítulo - Calentamien. canto -
Radio límite
RAS
Radio máximo de los perfiles curvos por debajo del cual se aplica una velocidad reducida. Los perfiles curvos con
radio menor que este, se consideran pequeños y, por ende, pueden elaborarse aplicando la velocidad definida en
el campo de datos Velocidad curvas.
Velocidad curvas
WAS
Velocidad de avance del agregado para elaborar los perfiles curvos con radio inferior al definido en el campo de
datos Radio límite.
Corrección
CRC
Derecha
Posiciona el eje de la herramienta a la derecha de la trayectoria.
Izquierda
Posiciona el eje de la herramienta a la izquierda de la trayectoria.
Posición de la campana
SHP
Datos de setup
Cota vertical
BZQ
Distancia que el agregado debe mantener desde la superficie superior de la pieza en fase de desplazamiento.
02/02/2016
921
Capítulo - Calentamien. canto -
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
3 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
4 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
922
Capítulo - Calentamien. canto -
Mandril
SPI
02/02/2016
923
Capítulo - Perforación -
Perforación
NOTA:
Descripción de la elaboración
Crea perforaciones ciegas o pasantes aplicables a los elementos geométricos circulares y a los puntos.
Temas relacionados
• Secciones de la ficha principal
• Ficha Avanzadas
02/02/2016
924
Capítulo - Perforación - Secciones de la ficha principal
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic1 en la casilla para seleccionar las geometrías para elaborar.
322. Lista de las geometrías para elaborar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
925
Capítulo - Perforación - Secciones de la ficha principal
Invierte la posición del grupo operador1, girando la herramienta alrededor del eje Z.
Activa la inversión.
Desactiva la inversión.
Datos herramienta
Herramienta
TNM
Generales
Habilita (casilla marcada4) o deshabilita la visualización y la modificación de algunos datos definidos en las
propiedades de la herramienta catalogada.
Velocidad de rotación
DR_RPM
1 Órganos de la máquina destinados a la instalación de las herramientas necesarias para la elaboración. Para la
descripción de cada grupo, consultar las instrucciones de uso de la máquina.
2 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
3 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
926
Capítulo - Perforación - Secciones de la ficha principal
Velocidad de elaboración
DR_Feed
% Velocidad de entrada
DR_PercFeedIn
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de entrada en
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Por ejemplo, si la herramienta para utilizar tiene una velocidad de avance igual a 3000 mm/min, para disminuirla
en fase de entrada y llevarla a 1500 mm/min, ingresar en este campo el número 50 (3000 x 50% = 1500).
Cota Z de seguridad
DR_ZSic
Cota Z para determinar la distancia que la herramienta debe mantener de la pieza, durante las operaciones de
desplazamiento y desvinculación del grupo, para evitar colisiones con los elementos del plano o con la misma
pieza.
Cota Z de aproximación
DR_ZAcc
Cota Z para establecer la distancia de la herramienta desde el punto inicial de la elaboración. La herramienta llega
a la máxima velocidad hasta la cota establecida en este campo de datos y, luego, ralentiza para alcanzar el punto
inicial de la elaboración.
Datos de elaboración
Profundidad
DR_PAR_DEPTH
Profundidad de la elaboración.
Z fin de elaboración
DR_PAR_ZEND
Elaboración lateral
DR_PAR_TYPE
02/02/2016
927
Capítulo - Perforación - Secciones de la ficha principal
Habilita (casilla marcada) o deshabilita las perforaciones en las caras laterales de la pieza.
02/02/2016
928
Capítulo - Perforación - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Datos adicionales elaboración
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
5 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
929
Capítulo - Perforación - Ficha Avanzadas
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Velocidad de avance de la herramienta para recorrer la trayectoria inicial indicada en el campo de datos
Profundidad tramo inicial.
Offset de salida de la herramienta de la pieza al finalizar la perforación. El valor ingresado representa la distancia
entre la superficie inferior de la pieza y el vértice inferior de la broca (ref. A, figura 323).
323.
Velocidad final
DR_PARA_SEXTRA
02/02/2016
930
Capítulo - Perforación - Ficha Avanzadas
Velocidad con la cual la herramienta sale de la pieza al finalizar la perforación (ver el campo de datos Margen de
carrera final).
Longitud descarga
DR_PARA_LPECK
Distancia desde la cota de perforación, por encima de la pieza, para el posicionamiento de la herramienta en fase
de expulsión del exceso de material.
Distancia para establecer el punto donde se posiciona la herramienta después de expulsar el exceso de material
y antes de iniciar a perforar nuevamente.
Distancia desde la cota Z de la perforación, para detener el suministro del agua en el interior de la herramienta a
los fines de no romper la pieza.
Distancia desde la cota Z de la perforación, para establecer el punto donde la herramienta debe iniciar a reducir
su velocidad de descenso.
Habilita (casilla marcada) o deshabilita el uso del segundo mandril para elaborar la pieza.
02/02/2016
931
Capítulo - Avellanado -
Avellanado
NOTA:
Descripción de la elaboración
Crea avellanados en las partes superiores o inferiores de los orificios para achaflanarlos y darles una forma
levemente cónica, aplicable a las geometrías circulares.
02/02/2016
932
Capítulo - Avellanado - Secciones de la ficha principal
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic1 en la casilla para seleccionar las geometrías para elaborar.
324. Lista de las geometrías para elaborar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
933
Capítulo - Avellanado - Secciones de la ficha principal
Datos herramienta
Herramienta
TNM
Generales
Habilita (casilla marcada3) o deshabilita la visualización y la modificación de algunos datos definidos en las
propiedades de la herramienta catalogada.
Velocidad de rotación
SN_RPM
Velocidad de elaboración
SN_FEED
% Velocidad de aproximación
SN_PERCFEEDIN
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de entrada en
la pieza.
Cota Z de seguridad
SN_ZSIC
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
934
Capítulo - Avellanado - Secciones de la ficha principal
Cota Z para determinar la distancia que la herramienta debe mantener de la pieza, durante las operaciones de
desplazamiento y desvinculación del grupo, para evitar colisiones con los elementos del plano o con la misma
pieza.
Cota Z de aproximación
SN_ZACC
Cota Z para establecer la distancia de la herramienta desde el punto inicial de la elaboración. La herramienta llega
a la máxima velocidad hasta la cota establecida en este campo de datos y, luego, ralentiza para alcanzar el punto
inicial de la elaboración.
Datos de elaboración
Eliminación
SN_PAR_REMOV
Cantidad de material que debe extraerse para avellanar el orificio (ref. A, figura 325).
325.
% Reducción velocidad
SN_PAR_RIDVEL
02/02/2016
935
Capítulo - Avellanado - Ficha Avanzadas
Ficha Avanzadas
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
Layer
LAY
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
5 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
936
Capítulo - Avellanado - Ficha Avanzadas
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
02/02/2016
937
Capítulo - Contorneo -
Contorneo
NOTA:
Descripción de la elaboración
Elabora los contornos de la pieza para darles el perfil dibujado. Las elaboraciones que pueden programarse son:
• Extracción del material excedente con respecto al perfil dibujado.
• Lustrado del contorno.
Este tipo de elaboración puede aplicarse a todos los tipos de geometría plana.
02/02/2016
938
Capítulo - Contorneo - Secciones de la ficha principal
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic1 en la casilla para seleccionar las geometrías para elaborar.
326. Lista de las geometrías para elaborar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
939
Capítulo - Contorneo - Secciones de la ficha principal
Posición de la herramienta con respecto a la trayectoria de trabajo. Seleccionar la opción deseada entre las
presentes en el menú desplegable1.
Central
Posiciona el eje de la herramienta en el centro de la trayectoria.
• Ver la referencia A, figura 327.
Izquierda
Posiciona el eje de la herramienta a la izquierda de la trayectoria.
• Ver la referencia C, figura 327.
Derecha
Posiciona el eje de la herramienta a la derecha de la trayectoria.
• Ver la referencia B, figura 327.
327. Ejemplo de correcciones
A. Central
B. Derecha
C. Izquierda
Interna
Posiciona el eje de la herramienta dentro del perfil cerrado.
• Ver la referencia A, figura 328.
Externa
Posiciona el eje de la herramienta fuera del perfil cerrado.
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
940
Capítulo - Contorneo - Secciones de la ficha principal
A. Interna
B. Externa
De geometría
Posiciona el eje de la herramienta utilizando las configuraciones definidas en la geometría.
Inversión de recorrido
RV
Permite invertir la dirección de avance de la herramienta. La herramienta para efectuar la elaboración no parte del
punto inicial de la geometría programada, sino de su punto final.
02/02/2016
941
Capítulo - Contorneo - Secciones de la ficha principal
Invierte la posición del grupo operador1, girando la herramienta alrededor del eje Z.
Activa la inversión.
Desactiva la inversión.
Elaboración interrumpida
ED_PAR_BREAKFRE
Elimina todos los puntos insertados con el mando Seleccionar punto de interrupción.
1 Órganos de la máquina destinados a la instalación de las herramientas necesarias para la elaboración. Para la
descripción de cada grupo, consultar las instrucciones de uso de la máquina.
2 Hacer clic en una casilla para marcarla y habilitar su función.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
5 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
942
Capítulo - Contorneo - Secciones de la ficha principal
Datos herramienta
Herramienta
TNM
Generales
Habilita (casilla marcada) o deshabilita la visualización y la modificación de algunos datos definidos en las
propiedades de la herramienta catalogada.
Velocidad de rotación
ED_RPM
Velocidad de elaboración
ED_Feed
% Velocidad de entrada
ED_PercFeedIn
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de entrada en
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Por ejemplo, si la herramienta para utilizar tiene una velocidad de avance igual a 3000 mm/min, para disminuirla
en fase de entrada y llevarla a 1500 mm/min, ingresar en este campo el número 50 (3000 x 50% = 1500).
% Velocidad de salida
ED_PercFeedOut
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
943
Capítulo - Contorneo - Secciones de la ficha principal
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de salida de
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Cota Z de seguridad
ED_ZSic
Cota Z para determinar la distancia que la herramienta debe mantener de la pieza, durante las operaciones de
desplazamiento y desvinculación del grupo, para evitar colisiones con los elementos del plano o con la misma
pieza.
Cota Z de aproximación
ED_ZAcc
Cota Z para establecer la distancia de la herramienta desde el punto inicial de la elaboración. La herramienta llega
a la máxima velocidad hasta la cota establecida en este campo de datos y, luego, ralentiza para alcanzar el punto
inicial de la elaboración.
Entrada
Tipo
TypeLeadIn
Longitud tramo
LengthLeadIn
Radio
RadiusLeadIn
02/02/2016
944
Capítulo - Contorneo - Secciones de la ficha principal
Ángulo
AngleLeadIn
Ángulo
Angle3DLeadIn
Salida
Tipo
TypeLeadOut
Longitud tramo
LengthLeadOut
Radio
RadiusLeadOut
Ángulo
AngleLeadOut
02/02/2016
945
Capítulo - Contorneo - Secciones de la ficha principal
Ángulo
Angle3DLeadOut
Datos de elaboración
Profundidad de trabajo
ED_PAR_DEPTH
Profundidad de la elaboración.
Espesor del primer material excedente (material sobrante) que debe dejarse alrededor del perfil programado.
El ingreso de este dato modifica el valor indicado en el campo de datos Paso radial.
Espesor del segundo material excedente (material sobrante) que debe dejarse alrededor del perfil programado.
El ingreso de este dato modifica el valor indicado en el campo de datos Paso radial.
Número de pasadas alrededor del perímetro del perfil; sólo en caso de que se haya ingresado un valor en los
siguientes campos de datos: Material sobrante radial inicial; Material sobrante radial final.
Paso radial
ED_PAR_RADSTEP
02/02/2016
946
Capítulo - Contorneo - Secciones de la ficha principal
329. Ejemplo
Ángulo de elaboración
ED_PAR_ANGLE
Ángulo de inclinación del corte con respecto a la perpendicular a la cara de la pieza para elaborar, en caso de que
se utilice una herramienta con sierra circular (o disco).
330. Ángulo de elaboración
A. Hoja a 90 grados
B. Hoja a 45 grados
C. Hoja a cero grados
Profundidad efectiva
ED_PAR_EFFDEPTH
Profundidad de la elaboración.
02/02/2016
947
Capítulo - Contorneo - Secciones de la ficha principal
El valor ingresado en este campo es idéntico al indicado en el campo de datos Profundidad de trabajo, sólo si la
hoja1 tiene una inclinación de 90°. El valor se actualiza automáticamente, cuando se ingresa en el campo Ángulo
de elaboración un valor diferente de 90°.
Habilita (casilla marcada) o deshabilita la detención del programa y posiciona el grupo operador (o cabezal
operador2) en la cota de aparcamiento.
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 Conjunto de órganos: grupos operadores y dispositivos.
02/02/2016
948
Capítulo - Contorneo - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Estrategia de elaboración
• Estrategia de elaboración en Z
• Estrategia de elaboración en el plano XY
• Discos
• Muelas cónicas
• Estrategia de elaboración
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
949
Capítulo - Contorneo - Ficha Avanzadas
Si la ejecución del mando se desactiva, en la lista de árbol de las geometrías y de las elaboraciones, la cadena
de texto del icono del mando cambia a color gris claro.
Por ejemplo, ingresando la fórmula LPX>2000, si la longitud x de la pieza es mayor que 2000 mm, la elaboración
se visualiza y, por lo tanto, se ejecuta.
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Estrategia de elaboración
Habilita (casilla marcada) o deshabilita la realización del orificio de entrada en el punto de inicio de la elaboración;
solo para fresados dentro de la pieza.
Habilita (casilla marcada) o deshabilita siempre la realización del orificio de entrada en el punto inicial de la
elaboración.
Habilita (casilla marcada) o deshabilita el descenso de las ventosas especiales de bloqueo de la pieza.
Estrategia de elaboración en Z
Paso en Z
ED_PAR_ZSTEP
02/02/2016
950
Capítulo - Contorneo - Ficha Avanzadas
A. Profundidad de trabajo
Número de pasadas en Z
ED_PAR_ZNSTEP
Z inicial
ED_PAR_ZSTART
2 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
951
Capítulo - Contorneo - Ficha Avanzadas
El valor indicado en este campo se suma al valor indicado en el campo de datos Profundidad de trabajo para
configurar la profundidad total de la elaboración.
Z fin de elaboración
ED_PAR_ZEND
Modo de elaboración
ED_PARA_WORKWAY
One Way
Cada una de las pasadas se separa de la siguiente y la herramienta se eleva.
Zig Zag
Las pasadas están todas unidas.
Incremento en Z
ED_PARA_ZINC
Modalidad de descenso de la herramienta desde la cota de seguridad (campo de datos Cota Z de seguridad) a la
cota de aproximación (campo de datos Cota Z de aproximación).
Seleccionar una de las siguientes opciones:
Rápido
La herramienta desciende utilizando la máxima velocidad.
Velocidad de elaboración
La herramienta desciende utilizando la velocidad configurada en el campo de datos Velocidad de
elaboración.
Salida en Z
ED_PARA_ZOUT
Rápido
La herramienta sube utilizando la máxima velocidad.
Velocidad de elaboración
La herramienta sube utilizando la velocidad configurada en el campo de datos Velocidad de elaboración.
02/02/2016
952
Capítulo - Contorneo - Ficha Avanzadas
Z seguridad
ED_PARA_ZSIC
Longitud superposición
ED_PAR_OVERLAP
Distancia desde la cota final configurada, para prolongar la elaboración, para que la herramienta salga de la pieza
sin arruinarla (útil para elaborar los perfiles cerrados).
Deshabilita (casilla marcada) o habilita la salida de la herramienta de la pieza entre un pasada y la siguiente.
Marcando la casilla, la herramienta realiza todas las pasadas de manera fluida, sin salir, en ningún caso, de la
pieza.
Línea de conexión
ED_PARA_LINPREATT
Permite establecer la velocidad de avance de la herramienta para recorrer la línea en la cual corregir su posición,
durante la entrada en arco.
Seleccionar una de las siguientes opciones:
Rápido
La herramienta recorre la línea de corrección utilizando la velocidad máxima.
Velocidad de elaboración
La herramienta recorre la línea de corrección utilizando la velocidad configurada en el campo de datos
Velocidad de elaboración.
02/02/2016
953
Capítulo - Contorneo - Ficha Avanzadas
Voltear aristas
ED_PARA_TURNEDGE
Habilita (casilla marcada) o deshabilita el redondeo de las aristas vivas, solo en caso de que se haya definido el
material sobrante.
Eje C slave
ED_PARA_ENCSLAVE
Porcentaje para aumentar la velocidad de avance del cabezal operador en los arcos internos de la pieza.
Configurando un valor igual a 100, la velocidad es idéntica a la configurada.
Deshabilita (casilla marcada) o habilita la salida de la herramienta al finalizar la elaboración, para no arruinar la
pieza. Marcando la casilla, la herramienta vuelve al punto inicial de la elaboración y luego sale.
Discos
Proteger inicio/fin
ED_PAR_PROTSE
Habilita (casilla marcada) o deshabilita la protección de las aristas dentro de la pieza, impidiendo que la
herramienta los sobrepase.
Activar reavivado
ED_PARA_ENREVIVAL
Habilita (casilla marcada) o deshabilita la realización de una pasada en sentido contrario al configurado, para
limpiar la herramienta.
Profundidad retorno
ED_PARA_DEPTHONRET
Profundidad de la elaboración en caso de que se haya habilitado el campo de datos Activar reavivado.
02/02/2016
954
Capítulo - Contorneo - Ficha Avanzadas
Velocidad de retorno
ED_PARA_RETFEED
Tipo de pasadas
ED_PARA_STEPTYPE
Permite seleccionar el criterio para efectuar las pasadas sucesivas, sólo en caso de que se haya ingresado un
valor en el campo de datos Número de pasadas en Z.
Seleccionar una de las siguientes opciones:
Distancia desde el punto final de la geometría programada, para prolongar la elaboración en el tramo final del
perfil.
Habilita (casilla marcada) o deshabilita la elaboración de las aristas, sólo si se ha habilitado el campo de datos
Proteger inicio/fin. Marcando la casilla, las aristas vivas no se elaboran.
• Ver el ejemplo de la figura 332.
02/02/2016
955
Capítulo - Contorneo - Ficha Avanzadas
Proseguir elaboración
ED_PARA_WORKEDGEGO
Habilita (casilla marcada) o deshabilita la continuación de la elaboración; solo para las herramientas que
requieren detenerse al finalizar una arista antes de girar.
Deshabilita (casilla marcada) o habilita el posicionamiento de la herramienta en la cota de seguridad entre una
pasada y la siguiente. Marcando la casilla, la herramienta no se posiciona en la cota de seguridad antes de
realizar una nueva pasada, sino que continúa y se posiciona en la cota exacta obtenida del valor indicado en el
campo de datos Paso en Z.
Espesor del material excedente (material sobrante) para dejar alrededor del perfil programado; solo para las
elaboraciones con la sierra circular convexa.
02/02/2016
956
Capítulo - Contorneo - Ficha Avanzadas
Muelas cónicas
Sección1 de los datos para elaborar con las herramientas de tipo “Muelas cónicas”.
Ángulo de talonado
ED_PAR_ANGTAL
Ángulo de inclinación de la herramienta con respecto a la perpendicular a la cara de la pieza para elaborar.
• Ver el ejemplo de la figura 333.
333. Ángulo de talonado (A)
Estrategia de elaboración
Sección de los datos para elaborar los rectángulos y los elementos geométricos lineales con herramientas de tipo
“Muelas cónicas”
Modalidad de elaboración
ED_PARA_WORKINTERNALEDGE
1 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
02/02/2016
957
Capítulo - Contorneo - Ficha Avanzadas
Número de pasadas
ED_PARA_NSTEPINEDGE
Número de pasadas para las trayectorias definidas en el campo de datos Modalidad de elaboración.
Habilita (casilla marcada) o deshabilita la ralentización del cabezal operador cerca de las aristas, a los fines de
poderlas elaborar de mejor manera.
La ralentización se realiza tanto cuando el cabezal operador se acerca a la arista, como cuando se aleja de la
misma.
Habilita (casilla marcada) o deshabilita un segundo lustrado (más marcado) de las aristas.
02/02/2016
958
Capítulo - Incisión con broca -
NOTA:
Descripción de la elaboración
Crea incisiones con herramientas de broca en la cara superior o en las caras laterales de la pieza.
Este tipo de elaboración puede aplicarse a las geometrías bidimensionales: textos, elementos individuales,
trazados cerrados y abiertos.
02/02/2016
959
Capítulo - Incisión con broca - Secciones de la ficha principal
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic1 en la casilla para seleccionar las geometrías para elaborar.
334. Lista de las geometrías para elaborar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
960
Capítulo - Incisión con broca - Secciones de la ficha principal
Inversión de recorrido
RV
Permite invertir la dirección de avance de la herramienta. La herramienta para efectuar la elaboración no parte del
punto inicial de la geometría programada, sino de su punto final.
Invierte la posición del grupo operador1, girando la herramienta alrededor del eje Z.
1 Órganos de la máquina destinados a la instalación de las herramientas necesarias para la elaboración. Para la
descripción de cada grupo, consultar las instrucciones de uso de la máquina.
02/02/2016
961
Capítulo - Incisión con broca - Secciones de la ficha principal
Activa la inversión.
Desactiva la inversión.
Datos herramienta
Herramienta
TNM
Generales
Habilita (casilla marcada3) o deshabilita la visualización y la modificación de algunos datos definidos en las
propiedades de la herramienta catalogada.
Velocidad de rotación
IE_RPM
Velocidad de elaboración
IE_FEED
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
962
Capítulo - Incisión con broca - Secciones de la ficha principal
% Velocidad de entrada
IE_PERCFEEDIN
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de entrada en
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Por ejemplo, si la herramienta para utilizar tiene una velocidad de avance igual a 3000 mm/min, para disminuirla
en fase de entrada y llevarla a 1500 mm/min, ingresar en este campo el número 50 (3000 x 50% = 1500).
% Velocidad de salida
IE_PERCFEEDOUT
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de salida de
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Cota Z de seguridad
IE_ZSIC
Cota Z para determinar la distancia que la herramienta debe mantener de la pieza, durante las operaciones de
desplazamiento y desvinculación del grupo, para evitar colisiones con los elementos del plano o con la misma
pieza.
Cota Z de aproximación
IE_ZACC
Cota Z para establecer la distancia de la herramienta desde el punto inicial de la elaboración. La herramienta llega
a la máxima velocidad hasta la cota establecida en este campo de datos y, luego, ralentiza para alcanzar el punto
inicial de la elaboración.
Entrada
Tipo
TypeLeadIn
Longitud tramo
LengthLeadIn
02/02/2016
963
Capítulo - Incisión con broca - Secciones de la ficha principal
Radio
RadiusLeadIn
Ángulo
AngleLeadIn
Salida
Tipo
TypeLeadOut
Longitud tramo
LengthLeadOut
Radio
RadiusLeadOut
Ángulo
AngleLeadOut
02/02/2016
964
Capítulo - Incisión con broca - Secciones de la ficha principal
Datos de elaboración
Escurridero
IE_PAR_SGOC
Parámetros incisión
Profundidad de incisión
IE_PAR_DEPTH
Profundidad de la elaboración.
Seguimiento de la normal
IE_PAR_NORM
Elaboración lateral
IE_PAR_TYPE
Distancia que la herramienta debe mantener desde la pieza durante las operaciones de ascenso y
desplazamiento.
02/02/2016
965
Capítulo - Incisión con broca - Secciones de la ficha principal
Z cruces intermedios
IE_PAR_ZSVINCV
Cota de seguridad intermedia para el posicionamiento de la herramienta entre una pasada y la siguiente.
Este campo se activa marcando la casilla Elaboración lateral.
Modo de elaboración
IE_PAR_TANG
Seguimiento de la tangencia
La herramienta trabaja permaneciendo perpendicular al plano donde se ha programado el perfil.
Ángulo de elaboración
La herramienta trabaja inclinada con respecto al plano donde se ha programado el perfil. Ingresar el ángulo
en el campo que se encuentra debajo (Ángulo de elaboración).
Ángulo de elaboración
IE_PAR_ANG
Ángulo de inclinación de la herramienta, en caso de que se haya seleccionado la opción Ángulo de elaboración
del campo de datos Modo de elaboración.
Eliminar cruces
IE_PAR_REMMOV
Parámetros escurridero
Los campos de esta sección se activan marcando la casilla Escurridero.
02/02/2016
966
Capítulo - Incisión con broca - Secciones de la ficha principal
Z inicial
IE_PAR_ZINI
Z final
IE_PAR_ZFIN
Dirección
IE_PAR_WORKDIR
Dirección de la elaboración.
Horizontal
Elaboración horizontal en el plano xy (a lo largo del eje x).
Vertical
Elaboración vertical en el plano xy (a lo largo del eje y).
Modo de elaboración
IE_PAR_WORKWAY
02/02/2016
967
Capítulo - Incisión con broca - Secciones de la ficha principal
One Way
Cada una de las pasadas se separa de la siguiente y la herramienta se eleva.
Zig Zag
Las pasadas están todas unidas.
02/02/2016
968
Capítulo - Incisión con broca - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Datos adicionales elaboración
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
5 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
969
Capítulo - Incisión con broca - Ficha Avanzadas
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Z fin de elaboración
IE_PAR_ZEND
Elaboración de refuerzo
IE_PAR_ROD
Precisión de elaboración
IE_PAR_PREC
Índice para definir la precisión de la elaboración a los fines de poder calcular las trayectorias de la herramienta.
Valores inferiores a 0,05 permiten una elaboración más precisa.
02/02/2016
970
Capítulo - Biselado -
Biselado
NOTA:
Descripción de la elaboración
Crea biseles en los bordes de las piezas. Las elaboraciones que pueden programarse son:
• Realización del bisel extrayendo material del borde de la pieza.
• Lustrado del bisel creado.
02/02/2016
971
Capítulo - Biselado - Secciones de la ficha principal
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic1 en la casilla para seleccionar las geometrías para elaborar.
337. Lista de las geometrías para elaborar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
972
Capítulo - Biselado - Secciones de la ficha principal
Posición de la herramienta con respecto a la trayectoria de trabajo. Seleccionar la opción deseada entre las
presentes en el menú desplegable1.
Central
Posiciona el eje de la herramienta en el centro de la trayectoria.
• Ver la referencia A, figura 338.
Izquierda
Posiciona el eje de la herramienta a la izquierda de la trayectoria.
• Ver la referencia C, figura 338.
Derecha
Posiciona el eje de la herramienta a la derecha de la trayectoria.
• Ver la referencia B, figura 338.
338. Ejemplo de correcciones
A. Central
B. Derecha
C. Izquierda
Interna
Posiciona el eje de la herramienta dentro del perfil cerrado.
• Ver la referencia A, figura 339.
Externa
Posiciona el eje de la herramienta fuera del perfil cerrado.
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
973
Capítulo - Biselado - Secciones de la ficha principal
A. Interna
B. Externa
De geometría
Posiciona el eje de la herramienta utilizando las configuraciones definidas en la geometría.
Inversión de recorrido
RV
Permite invertir la dirección de avance de la herramienta. La herramienta para efectuar la elaboración no parte del
punto inicial de la geometría programada, sino de su punto final.
02/02/2016
974
Capítulo - Biselado - Secciones de la ficha principal
Elaboración interrumpida
BV_PAR_BREAKFRE
Elimina todos los puntos insertados con el mando Seleccionar punto de interrupción.
Datos herramienta
Herramienta
TNM
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
4 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
5 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
6 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
975
Capítulo - Biselado - Secciones de la ficha principal
Generales
Habilita (casilla marcada) o deshabilita la visualización y la modificación de algunos datos definidos en las
propiedades de la herramienta catalogada.
Velocidad de rotación
BV_RPM
Velocidad de elaboración
BV_Feed
% Velocidad de entrada
BV_PercFeedIn
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de entrada en
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Por ejemplo, si la herramienta para utilizar tiene una velocidad de avance igual a 3000 mm/min, para disminuirla
en fase de entrada y llevarla a 1500 mm/min, ingresar en este campo el número 50 (3000 x 50% = 1500).
% Velocidad de salida
BV_PercFeedOut
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de salida de
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Cota Z de seguridad
BV_ZSic
Cota Z para determinar la distancia que la herramienta debe mantener de la pieza, durante las operaciones de
desplazamiento y desvinculación del grupo, para evitar colisiones con los elementos del plano o con la misma
pieza.
Cota Z de aproximación
BV_ZAcc
02/02/2016
976
Capítulo - Biselado - Secciones de la ficha principal
Cota Z para establecer la distancia de la herramienta desde el punto inicial de la elaboración. La herramienta llega
a la máxima velocidad hasta la cota establecida en este campo de datos y, luego, ralentiza para alcanzar el punto
inicial de la elaboración.
Entrada
Tipo
TypeLeadIn
Longitud tramo
LengthLeadIn
Radio
RadiusLeadIn
Ángulo
AngleLeadIn
Ángulo
Angle3DLeadIn
02/02/2016
977
Capítulo - Biselado - Secciones de la ficha principal
Salida
Tipo
TypeLeadOut
Longitud tramo
LengthLeadOut
Radio
RadiusLeadOut
Ángulo
AngleLeadOut
Ángulo
Angle3DLeadOut
02/02/2016
978
Capítulo - Biselado - Secciones de la ficha principal
Datos de elaboración
Tipo de bisel
BV_PAR_BEVTYPE
Constante
340.
Bisel1 de ancho constante. Indicar el ancho del bisel (B1) en el campo de datos Ancho bisel - B1.
Bisel de ancho mayor solo en el primer elemento de la geometría. Indicar los anchos del bisel (B1; B2) en
los campos de datos Ancho bisel - B2 y Ancho bisel - B1.
Bisel de ancho menor en el último elemento de la geometría. Indicar los anchos del bisel (B1; B2) en los
campos de datos Ancho bisel - B1 y Ancho bisel - B2.
1 Reducción del borde de un panel de madera o vidrio, realizada para fines estéticos y decorativos (puede ser simple
o dobla).
02/02/2016
979
Capítulo - Biselado - Secciones de la ficha principal
Bisel de ancho menor en la primera y en el último elemento de la geometría. Indicar los anchos del bisel
(B1; B2) en los campos de datos Ancho bisel - B3, Ancho bisel - B1 y Ancho bisel - B2.
Bisel cuyo ancho aumenta constantemente a lo largo de toda la geometría. Indicar los anchos del bisel (B1;
B2) en los campos de datos Ancho bisel - B2 y Ancho bisel - B1.
Bisel cuyo ancho disminuye constantemente a lo largo de toda la geometría. Indicar los anchos del bisel
(B1; B2) en los campos de datos Ancho bisel - B1 y Ancho bisel - B2.
Bisel cuyo ancho aumenta linealmente hasta alcanzar la mitad de la geometría y, luego, disminuye hasta
alcanzar su punto final.
Indicar los anchos del bisel en los campos de datos Ancho bisel - B3, Ancho bisel - B1 y Ancho bisel - B2.
Bisel cuyo ancho varía a lo largo de toda la longitud de la geometría. Indicar los dos anchos del bisel (B1;
B3) en los campos de datos Ancho bisel - B3 y Ancho bisel - B1.Número estrechamientos.
Superficies
348.
02/02/2016
980
Capítulo - Biselado - Secciones de la ficha principal
Espesor material - S
BV_PAR_MATTHICKNESS
Ancho bisel - B1
BV_PAR_LARGB1
Ancho del bisel en función del tipo definido en el campo de datos Tipo de bisel.
• ver ref. A, figura 350.
350.
02/02/2016
981
Capítulo - Biselado - Secciones de la ficha principal
Ancho bisel - B2
BV_PAR_LARGB2
Ancho del bisel en función del tipo definido en el campo de datos Tipo de bisel.
• ver ref. A, figura 350.
Ancho bisel - B3
BV_PAR_LARGB3
Ancho del bisel en función del tipo definido en el campo de datos Tipo de bisel.
• ver ref. A, figura 350.
Altura talón - T
BV_PAR_TALL
Ángulo bisel
BV_PAR_BETA
Inclinación del perfil del bisel con respecto a la perpendicular al plano para elaborar.
Z de trabajo
BV_PAR_ZLAV
02/02/2016
982
Capítulo - Biselado - Secciones de la ficha principal
Número estrechamientos
BV_PAR_NSTROZZ
Número de estrechamientos que deben realizarse para crear el bisel; sólo en caso de que se haya seleccionado
la opción Variable con estrechamientos en el campo de datos Tipo de bisel.
Ángulo de talonado
BV_PAR_ANGTAL
Ángulo de inclinación de la herramienta con respecto a la perpendicular a la cara de la pieza para elaborar.
• Ver el ejemplo de la figura 352.
352. Ángulo de talonado (A)
Tipo de elaboración, sólo si se ha seleccionado una de las opciones de bisel variable en el campo de datos Tipo
de bisel.
Talón constante
La herramienta trabaja con su parte inferior a una cota z fija e inclinándose.
Ángulo constante
La herramienta trabaja siguiendo un ángulo constante.
02/02/2016
983
Capítulo - Biselado - Secciones de la ficha principal
Material excedente en la parte inicial de la elaboración, por encima de la geometría programada (ref. A, figura
353). Dejando el cero, la elaboración se realiza en contacto con la superficie programada.
Campo de datos habilitado solo para elaborar las superficies.
353. Ángulo de talonado
En el siguiente ejemplo, la herramienta realiza tres pasadas para elaborar la placa y para extraer el material
sobrante programado.
Material excedente en la parte final de la elaboración, por encima de la geometría programada (ref. B, figura 353).
Dejando el cero, la elaboración se realiza en contacto con la superficie programada.
Campo de datos habilitado solo para elaborar las superficies.
Número de pasadas
BV_PAR_NSTEP
02/02/2016
984
Capítulo - Biselado - Secciones de la ficha principal
A. 3 pasadas
Longitud superposición
BV_PAR_OVERLAP
Distancia desde la cota final configurada, para prolongar la elaboración, para que la herramienta salga de la pieza
sin arruinarla (útil para elaborar los perfiles cerrados).
02/02/2016
985
Capítulo - Biselado - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Datos adicionales elaboración
• Ángulo interno
• Lavado
• Superficies
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
986
Capítulo - Biselado - Ficha Avanzadas
Por ejemplo, ingresando la fórmula LPX>2000, si la longitud x de la pieza es mayor que 2000 mm, la elaboración
se visualiza y, por lo tanto, se ejecuta.
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Z inicial
BV_PAR_ZSTART
Z fin de elaboración
BV_PAR_ZEND
Valor de desplazamiento
BV_PARA_SHIFT
Distancia (ref. A, figura 355) desde el centro del tipo de bisel programado para desplazar el centro de la
herramienta.
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
987
Capítulo - Biselado - Ficha Avanzadas
Porcentaje para disminuir la velocidad de avance del cabezal operador1 cerca de las aristas redondeadas, a los
fines de poderlas elaborar a una velocidad más moderada.
Activación cerio
BV_PARA_ENCERIO
Ángulo interno
En salida
La herramienta sale de la arista.
En entrada
02/02/2016
988
Capítulo - Biselado - Ficha Avanzadas
Longitud lado 1
BV_PARA_ANGINT_LENGHT1
Tramo recto realizado por la herramienta en el primer lado de la pieza para elaborar, durante la fase de entrada en
las aristas internas.
Longitud lado 2
BV_PARA_ANGINT_LENGHT2
Tramo recto realizado por la herramienta en el segundo lado de la pieza para elaborar, durante la fase de entrada
en las aristas internas.
Talón en salida
BV_PARA_ANGINT_TALLOUT
Inclinación de la herramienta cerca de la arista, sólo si se ha seleccionado la opción En salida del campo de
datos Tipo de ángulo interno.
Talón en entrada
BV_PARA_ANGINT_TALLIN
Inclinación de la herramienta cerca de la arista, sólo si se ha seleccionado la opción En entrada del campo de
datos Tipo de ángulo interno.
Velocidad de avance
BV_PARA_ANGINT_FEED
Tramo de alargamiento 1
BV_PARA_ANGINT_ALL1
Tramo de alargamiento 2
BV_PARA_ANGINT_ALL2
02/02/2016
989
Capítulo - Biselado - Ficha Avanzadas
Lavado
Habilita (casilla marcada) o deshabilita la limpieza de la pieza con el agua antes de utilizar las muelas de
lustrado.
Para limpiar la pieza, el cabezal operador se desplaza con movimientos continuos en zigzag que pueden ser
paralelos a lo largo del eje X o del eje Y (véase el campo de datos Dirección).
Dirección
BV_PARA_LAV_XY
Desplazamiento del cabezal operador para lavar la pieza, en caso de que se haya habilitado el campo de datos
Activación lavado pieza.
Número de pasadas
BV_PARA_LAV_NSTEP
Cota Z
BV_PARA_LAV_ZVAL
Velocidad de avance
BV_PARA_LAV_FEED
Superficies
02/02/2016
990
Capítulo - Biselado - Ficha Avanzadas
Tolerancia para definir la precisión de las curvas de las superficies creadas. El valor que debe ingresarse
respecta la altura que debe tener la cuerda para que el arco resulte más o menos preciso. Un valor inferior a 0,05
crea arcos más precisos; el cálculo será más lento. Un valor superior a 0,05 crea arcos menos precisos; el
cálculo será más rápido.
356. Altura cuerda (h)
Índice para definir la precisión de la elaboración en las superficies curvas, a los fines de poder calcular las
trayectorias de la herramienta. Valores inferiores a 0,05 permiten una elaboración más precisa.
02/02/2016
991
Capítulo - Incisión 3D -
Incisión 3D
Descripción de la elaboración
Crea incisiones con una herramienta cónica.
Este tipo de elaboración puede aplicarse a las geometrías bidimensionales: textos, elementos individuales,
trazados cerrados y abiertos.
02/02/2016
992
Capítulo - Incisión 3D - Secciones de la ficha principal
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic1 en la casilla para seleccionar las geometrías para elaborar.
357. Lista de las geometrías para elaborar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
993
Capítulo - Incisión 3D - Secciones de la ficha principal
Datos herramienta
Herramienta
TNM
Generales
Habilita (casilla marcada3) o deshabilita la visualización y la modificación de algunos datos definidos en las
propiedades de la herramienta catalogada.
Velocidad de rotación
EN_RPM
Velocidad de elaboración
EN_Feed
% Velocidad de entrada
EN_PercFeedIn
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de entrada en
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Por ejemplo, si la herramienta para utilizar tiene una velocidad de avance igual a 3000 mm/min, para disminuirla
en fase de entrada y llevarla a 1500 mm/min, ingresar en este campo el número 50 (3000 x 50% = 1500).
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
994
Capítulo - Incisión 3D - Secciones de la ficha principal
% Velocidad de salida
EN_PercFeedOut
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de salida de
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Cota Z de seguridad
EN_ZSic
Cota Z para determinar la distancia que la herramienta debe mantener de la pieza, durante las operaciones de
desplazamiento y desvinculación del grupo, para evitar colisiones con los elementos del plano o con la misma
pieza.
Cota Z de aproximación
EN_ZAcc
Cota Z para establecer la distancia de la herramienta desde el punto inicial de la elaboración. La herramienta llega
a la máxima velocidad hasta la cota establecida en este campo de datos y, luego, ralentiza para alcanzar el punto
inicial de la elaboración.
Datos de elaboración
Profundidad de trabajo
EN_PAR_DEPTH
Profundidad de la elaboración.
• Para las superficies creadas partiendo de la pieza, la cota Z de partida para el cálculo de la profundidad es la
cara de la pieza activa.
• Para las superficies creadas sin la pieza de referencia, la cota Z de partida para el cálculo de la profundidad
es la cota del sistema de coordenadas.
Ejecutar vaciado
SV
Habilita (casilla marcada) o deshabilita la elaboración de vaciado de la geometría seleccionada. En este caso, la
herramienta de incisión además de incidir en el perfil, lo vacía incluso en el interior.
Entreeje o distancia entre una pasada y la siguiente, para vaciar la geometría seleccionada.
02/02/2016
995
Capítulo - Incisión 3D - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Estrategia de elaboración
• Tolerancias
• Datos adicionales elaboración
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
5 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
996
Capítulo - Incisión 3D - Ficha Avanzadas
Por ejemplo, ingresando la fórmula LPX>2000, si la longitud x de la pieza es mayor que 2000 mm, la elaboración
se visualiza y, por lo tanto, se ejecuta.
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Estrategia de elaboración
Ángulo A (figura 358) para definir si hay tangencia o no entre dos elementos consecutivos.
Si el ángulo entre los dos elementos es inferior a este dato, la herramienta realiza el ángulo sin separarse de la
pieza.
358. Ejemplo
A. Ángulo
Z cruces intermedios
EN_PAR_ZSVINCV
Cota de seguridad intermedia para el posicionamiento de la herramienta entre una pasada y la siguiente.
02/02/2016
997
Capítulo - Incisión 3D - Ficha Avanzadas
Longitud mínima de cada paso de la trayectoria realizada por la herramienta para poder llevar a cabo la
elaboración. No se elaboran longitudes menores a ésta.
Seguimiento de la normal
EN_PAR_NORM
Tolerancias
Precisión de elaboración
EN_PAR_PREC
Índice para definir la precisión de la elaboración a los fines de poder calcular las trayectorias de la herramienta.
Valores inferiores a 0,05 permiten una elaboración más precisa.
02/02/2016
998
Capítulo - Incisión 3D - Ficha Avanzadas
Posición de la campana
SHP
Posición de la caja de aspiración durante la elaboración. Este dato es válido solo en las máquinas provistas del
correspondiente dispositivo que permite regular la posición de las cajas de aspiración.
Ingresar un valor entre 1 y 6. El valor 0 activa el posicionamiento automático de las cajas de aspiración que se
gestiona en función a los datos de elaboración establecidos.
Si el valor introducido no fuese compatible con las implementaciones definidas en la elaboración, las cajas de
aspiración se posicionarían, de todas maneras, a una cota límite obtenida automáticamente en función a los
datos implementados.
Optimizable
OPT
02/02/2016
999
Capítulo - Vaciado/desbaste -
Vaciado/desbaste
Descripción de la elaboración
Crea elaboraciones de vaciado o de pulido aplicables a todos los tipos de geometría: figuras planas, textos y
superficies.
Para las figuras planas o para los textos, extrae el material dentro o fuera del perfil para obtener superficies
excavadas o rebajadas.
Para las superficies, pule la pieza para desbastarla, es decir, para darle la primera forma de la superficie dibujada
a la cual aplicar, luego, los diferentes acabados.
360. Ejemplos de vaciados
02/02/2016
1000
Capítulo - Vaciado/desbaste - Secciones de la ficha principal
Vaciado
TYP
De geometría
Vaciado para aplicar a las geometrías programadas.
De cara
Vaciado de las caras no estándar creadas.
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic1 en la casilla para seleccionar las geometrías para elaborar.
361. Lista de las geometrías para elaborar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1001
Capítulo - Vaciado/desbaste - Secciones de la ficha principal
Lado
SIDECRN
Inversión de recorrido
RV
1 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
02/02/2016
1002
Capítulo - Vaciado/desbaste - Secciones de la ficha principal
Permite invertir la dirección de avance de la herramienta. La herramienta para efectuar la elaboración no parte del
punto inicial de la geometría programada, sino de su punto final.
Datos herramienta
Herramienta
TNM
Generales
Habilita (casilla marcada3) o deshabilita la visualización y la modificación de algunos datos definidos en las
propiedades de la herramienta catalogada.
Velocidad de rotación
SV_RPM
Velocidad de elaboración
SV_Feed
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1003
Capítulo - Vaciado/desbaste - Secciones de la ficha principal
% Velocidad de entrada
SV_PercFeedIn
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de entrada en
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Por ejemplo, si la herramienta para utilizar tiene una velocidad de avance igual a 3000 mm/min, para disminuirla
en fase de entrada y llevarla a 1500 mm/min, ingresar en este campo el número 50 (3000 x 50% = 1500).
% Velocidad de salida
SV_PercFeedOut
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de salida de
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Cota Z de seguridad
SV_ZSic
Cota Z para determinar la distancia que la herramienta debe mantener de la pieza, durante las operaciones de
desplazamiento y desvinculación del grupo, para evitar colisiones con los elementos del plano o con la misma
pieza.
Cota Z de aproximación
SV_ZAcc
Cota Z para establecer la distancia de la herramienta desde el punto inicial de la elaboración. La herramienta llega
a la máxima velocidad hasta la cota establecida en este campo de datos y, luego, ralentiza para alcanzar el punto
inicial de la elaboración.
Entrada
Tipo
TypeLeadIn
02/02/2016
1004
Capítulo - Vaciado/desbaste - Secciones de la ficha principal
• Arco 3D
• Prolongación elemento
• Prolongación ente 3D
Longitud tramo
LengthLeadIn
Radio
RadiusLeadIn
Ángulo
AngleLeadIn
Salida
Tipo
TypeLeadOut
Longitud tramo
LengthLeadOut
02/02/2016
1005
Capítulo - Vaciado/desbaste - Secciones de la ficha principal
Radio
RadiusLeadOut
Ángulo
AngleLeadOut
Datos de elaboración
Tipo de vaciado
SV_PAR_TYPE
Concéntrica en entrada
Vaciado con perfiles concéntricos que van desde el exterior hacia el interior del perfil.
363.
Concéntrica en salida
Vaciados con perfiles concéntricos que van desde el interior hacia el exterior del perfil.
364.
02/02/2016
1006
Capítulo - Vaciado/desbaste - Secciones de la ficha principal
365.
Zig zag
Vaciado con elaboración continua para líneas paralelas.
366.
Profundidad de trabajo
SV_PAR_DEPTH
Profundidad de la elaboración.
• Para las superficies creadas partiendo de la pieza, la cota Z de partida para el cálculo de la profundidad es la
cara de la pieza activa.
• Para las superficies creadas sin la pieza de referencia, la cota Z de partida para el cálculo de la profundidad
es la cota del sistema de coordenadas.
• Véanse los ejemplos citados en la figura 367.
367. Profundidad de trabajo
02/02/2016
1007
Capítulo - Vaciado/desbaste - Secciones de la ficha principal
A. geometría C construida en la cara 0. En este caso, el vaciado se aplica partiendo de la cara cero hacia el
interior de la pieza (Z=50);
B. creación en el plano xy: la geometría D se encuentra en el plano y la superficie E tiene la z de construcción
negativa (-50 mm). En este caso, la elaboración se aplica partiendo del sistema de coordenadas estándar con
profundidad igual a la z de la superficie con valor positivo (Z=50).
Paso en Z
SV_PAR_ZSTEP
A. Profundidad de trabajo
Material sobrante
SV_PAR_OVERMATEND
Espesor del material excedente (material sobrante) que debe dejarse alrededor del perfil programado.
Entreeje o distancia entre una pasada y la siguiente, en función del tipo de opción seleccionada en el campo de
datos Tipo de vaciado.
02/02/2016
1008
Capítulo - Vaciado/desbaste - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Estrategia de elaboración
• Gestión del área de elaboración
• Gestión de la cara de elaboración
• Tolerancias
• Gestión disco
• Gestión áreas planas
• Datos adicionales elaboración
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1009
Capítulo - Vaciado/desbaste - Ficha Avanzadas
Si la ejecución del mando1 se desactiva, en la lista de árbol de las geometrías y de las elaboraciones, la cadena
de texto del icono del mando cambia a color gris claro.
Por ejemplo, ingresando la fórmula LPX>2000, si la longitud x de la pieza es mayor que 2000 mm, la elaboración
se visualiza y, por lo tanto, se ejecuta.
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Estrategia de elaboración
Número de pasadas en Z
SV_PAR_ZNSTEP
Z inicial
SV_PAR_ZSTART
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
1010
Capítulo - Vaciado/desbaste - Ficha Avanzadas
• Para creaciones partiendo de la pieza, el cero se calcula partiendo de la cara de la pieza seleccionada antes
de aplicar la elaboración.
• Para creaciones utilizando el plano de creación1, sin pieza, el cero es el del sistema de coordenadas.
• Véanse los ejemplos citados en la figura 367.
El valor indicado en este campo se suma al valor indicado en el campo de datos Profundidad de trabajo para
configurar la profundidad total de la elaboración.
Porcentaje para reducir la velocidad de avance de la herramienta durante la primera pasada o durante todas las
pasadas (en función del tipo de acabado seleccionado), que puede calcularse sobre la velocidad total de avance
de la herramienta.
Inclinación (grados) de las pasadas sobre la superficie, con respecto al lado de partida.
• Ver el ejemplo de la figura 369.
369. Ejemplo Ángulo entre pasadas
Los ejemplos citados muestran vaciados de tipo Zig zag:
A. Ejemplo con ángulo igual a 0 grados.
B. Ejemplo con ángulo de 45 grados.
La activación de este campo de datos está relacionada con el tipo de opción seleccionada en el campo de datos
Tipo de vaciado.
Z cruces intermedios
SV_PAR_ZSVINCV
Cota de seguridad intermedia para el posicionamiento de la herramienta entre una pasada y la siguiente.
Seguimiento de la normal
SV_PAR_NORM
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
1011
Capítulo - Vaciado/desbaste - Ficha Avanzadas
Pasadas de contorneo
SV_PAR_EDGEPASS
Habilita (casilla marcada) o deshabilita la elaboración del contorno del perfil programado.
Vaciado perfilado
SV_PAR_SAGOMA
Prioridad a pasadas en Z
SV_PAR_ZSTEPFIRST
Habilita (casilla marcada) o deshabilita la realización de las elaboraciones considerando los números de pasos en
profundidad. Es decir, si se han programado dos geometrías con elaboración escalonada en dos pasadas,
marcando2 la casilla, la herramienta efectúa la primera pasada en ambas y luego la segunda.
02/02/2016
1012
Capítulo - Vaciado/desbaste - Ficha Avanzadas
Optimización pasadas en Z
SV_PAR_ZSTEPOPT
Habilita (casilla marcada) o deshabilita el cálculo automático de los pasos en Z, para hacer descender la
herramienta de manera uniforme.
La casilla habilitada activa el campo de datos Eliminar cruces entre pasadas.
Deshabilita (casilla marcada) o habilita la salida de la herramienta de la pieza entre un pasada y la siguiente.
Marcando la casilla, la herramienta realiza todas las pasadas de manera fluida, sin salir, en ningún caso, de la
pieza.
Activación cerio
SV_PARA_ENCERIO
Habilita (casilla marcada) o deshabilita el uso del óxido de cerio1. Solo para las elaboraciones con cabezal para
chorro de agua.
Habilita (casilla marcada) o deshabilita la elaboración de la parte sin elaborar alrededor de la geometría
seleccionada. Este dato es válido solo para elaborar superficies.
Habilita o deshabilita el cálculo del recorrido de la elaboración partiendo del centro de la herramienta. Habilitando
la casilla, el recorrido de la elaboración permanece dentro del perímetro de la superficie para elaborar sin salirse
de los bordes. Deshabilitando la casilla, el recorrido de la elaboración sale del perímetro de la superficie.
La casilla marcada habilita el campo de datos Offset suplementario perfil.
El resultado del recorrido final también está relacionado con el valor indicado en el campo de datos Offset
suplementario perfil y con la habilitación o no de la casilla Eliminar en el perfil de la superficie.
Véanse los ejemplos citados en la figura 371.
02/02/2016
1013
Capítulo - Vaciado/desbaste - Ficha Avanzadas
02/02/2016
1014
Capítulo - Vaciado/desbaste - Ficha Avanzadas
Distancia desde el perímetro de la superficie que puede elaborarse, de manera que el recorrido de la elaboración
deje un margen (valor negativo) y continúe fuera del perfil de la superficie (valor positivo).
Este campo se habilita marcando la casilla Usar el perfil de la superficie.
Véanse los ejemplos citados en las figuras 371 y 372.
Tolerancias
Tolerancia para definir la precisión de las curvas de las superficies creadas. El valor que debe ingresarse
respecta la altura que debe tener la cuerda para que el arco resulte más o menos preciso. Un valor inferior a 0,05
crea arcos más precisos; el cálculo será más lento. Un valor superior a 0,05 crea arcos menos precisos; el
cálculo será más rápido.
373. Altura cuerda (h)
Índice para definir la precisión de la elaboración en las superficies curvas, a los fines de poder calcular las
trayectorias de la herramienta. Valores inferiores a 0,05 permiten una elaboración más precisa.
02/02/2016
1015
Capítulo - Vaciado/desbaste - Ficha Avanzadas
Gestión disco
Sección1 dedicada a la gestión de las herramientas en forma de disco.
Orientación disco
SV_PARA_DISCWISE
Posición de la herramienta.
Vertical
Posición vertical; herramienta perpendicular al plano xy.
• Ver figura 374.
374. Herramienta perpendicular al plano xy (Vertical)
Horizontal
Posición horizontal; herramienta paralela al plano xy.
• Ver figura 375.
1 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
02/02/2016
1016
Capítulo - Vaciado/desbaste - Ficha Avanzadas
Activar reavivado
SV_PARA_ENREVIVAL
Habilita (casilla marcada) o deshabilita la realización de una pasada en sentido contrario al configurado, para
limpiar la herramienta.
Profundidad retorno
SV_PARA_DEPTHONRET
Profundidad de la elaboración en caso de que se haya habilitado el campo de datos Activar reavivado.
Velocidad retorno
SV_PARA_RETFEED
Habilita (casilla marcada) o deshabilita la elaboración de las superficies planas en función del plano de
aplicación1 de la elaboración.
La activación de este campo es útil para elaborar las superficies planas de los objetos tridimensionales que, de lo
contrario, no serían tomadas en consideración.
La casilla marcada habilita el campo de datos Ángulo de búsqueda áreas planas.
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
1017
Capítulo - Vaciado/desbaste - Ficha Avanzadas
Ángulo (ref. A, figura 376) por debajo del cual una superficie se considera plana, que puede calcularse partiendo
del plano de creación. Todas las superficies cuyo ángulo se encuentra entre el cero y el valor indicado en este
campo se visualizan como planas y, por lo tanto, elaboradas.
Por ejemplo, en la figura a continuación se ha creado una superficie B con cara superior C inclinada 10 grados
con respecto al plano de creación. En este caso, para poder elaborar esta cara, se debe marcar la casilla
Elaboración áreas planas e ingresar el número 10 en este campo de datos.
376. Ejemplo
Posición de la campana
SHP
Posición de la caja de aspiración durante la elaboración. Este dato es válido solo en las máquinas provistas del
correspondiente dispositivo que permite regular la posición de las cajas de aspiración.
Ingresar un valor entre 1 y 6. El valor 0 activa el posicionamiento automático de las cajas de aspiración que se
gestiona en función a los datos de elaboración establecidos.
Si el valor introducido no fuese compatible con las implementaciones definidas en la elaboración, las cajas de
aspiración se posicionarían, de todas maneras, a una cota límite obtenida automáticamente en función a los
datos implementados.
Optimizable
OPT
02/02/2016
1018
Capítulo - Vaciado/desbaste - Ficha Avanzadas
02/02/2016
1019
Capítulo - Perforación -
Perforación
NOTA:
Descripción de la elaboración
Crea orificios mediante la extracción del material (testigo). Las elaboraciones que pueden programarse son:
• Perforación con herramientas de tubo tipo taladro que crean testigos del material.
• Extracción manual de los testigos de material.
Temas relacionados
• Secciones de la ficha principal
• Ficha Avanzadas
02/02/2016
1020
Capítulo - Perforación - Secciones de la ficha principal
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic1 en la casilla para seleccionar las geometrías para elaborar.
377. Lista de las geometrías para elaborar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1021
Capítulo - Perforación - Secciones de la ficha principal
Datos herramienta
Herramienta
TNM
Generales
Habilita (casilla marcada3) o deshabilita la visualización y la modificación de algunos datos definidos en las
propiedades de la herramienta catalogada.
Velocidad de rotación
RPM
Velocidad de avance
Feed
% Velocidad de entrada
PercFeedIn
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de entrada en
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Por ejemplo, si la herramienta para utilizar tiene una velocidad de avance igual a 3000 mm/min, para disminuirla
en fase de entrada y llevarla a 1500 mm/min, ingresar en este campo el número 50 (3000 x 50% = 1500).
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1022
Capítulo - Perforación - Secciones de la ficha principal
Cota Z de seguridad
ZSIC
Cota Z para determinar la distancia que la herramienta debe mantener de la pieza, durante las operaciones de
desplazamiento y desvinculación del grupo, para evitar colisiones con los elementos del plano o con la misma
pieza.
Cota Z de aproximación
ZACC
Cota Z para establecer la distancia de la herramienta desde el punto inicial de la elaboración. La herramienta llega
a la máxima velocidad hasta la cota establecida en este campo de datos y, luego, ralentiza para alcanzar el punto
inicial de la elaboración.
Datos de elaboración
Profundidad de trabajo
DEPTH
Profundidad de la elaboración.
Este valor está vinculado al que se ha implementado en el campo Paso en Z.
Paso en Z
ZSTEP
02/02/2016
1023
Capítulo - Perforación - Secciones de la ficha principal
378. Ejemplo de elaboración dividida en tres pasadas: ref. 1 primera pasada de 10 mm de profundidad; ref. 2
segunda pasada de 10 mm de profundidad; ref. 3 tercera pasada de 10 mm de profundidad.
A. Profundidad de trabajo
Material sobrante
OVERMAT
Espesor del material excedente (material sobrante) que debe dejarse alrededor del perfil programado.
Offset suplementario
OFFSET
Distancia desde los extremos de la geometría programada para alejar los orificios y dejar más o menos material.
• Ver figura 379.
379. Offset suplementario
A. Distancia positiva.
Distancia entre los orificios repetidos. La distancia se calcula partiendo desde los extremos de los orificios.
• Ver figura 380.
02/02/2016
1024
Capítulo - Perforación - Secciones de la ficha principal
Longitud del primer tramo de la elaboración para extraer un poco de material, para no arruinar la pieza. De este
modo, se facilita la entrada de la herramienta.
Habilita (casilla marcada) o deshabilita la parada del programa al finalizar la elaboración, a los fines de poder
retirar el material extraído.
02/02/2016
1025
Capítulo - Perforación - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Estrategia de elaboración
• Gestión del área de elaboración
• Tolerancias
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
5 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
1026
Capítulo - Perforación - Ficha Avanzadas
Por ejemplo, ingresando la fórmula LPX>2000, si la longitud x de la pieza es mayor que 2000 mm, la elaboración
se visualiza y, por lo tanto, se ejecuta.
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Estrategia de elaboración
Número de pasadas en Z
ZNSTEP
Z inicial
ZINI
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
1027
Capítulo - Perforación - Ficha Avanzadas
Z fin de elaboración
ZEND
Habilita o deshabilita el cálculo del recorrido de la elaboración partiendo del centro de la herramienta. Habilitando
la casilla, el recorrido de la elaboración permanece dentro del perímetro de la superficie para elaborar sin salirse
de los bordes. Deshabilitando la casilla, el recorrido de la elaboración sale del perímetro de la superficie.
Distancia desde el perímetro de la superficie que puede elaborarse, de manera que el recorrido de la elaboración
deje un margen (valor negativo) y continúe fuera del perfil de la superficie (valor positivo).
Tolerancias
Tolerancia para definir la precisión de las curvas de las superficies creadas. El valor que debe ingresarse
respecta la altura que debe tener la cuerda para que el arco resulte más o menos preciso. Un valor inferior a 0,05
crea arcos más precisos; el cálculo será más lento. Un valor superior a 0,05 crea arcos menos precisos; el
cálculo será más rápido.
02/02/2016
1028
Capítulo - Perforación - Ficha Avanzadas
Índice para definir la precisión de la elaboración en las superficies curvas, a los fines de poder calcular las
trayectorias de la herramienta. Valores inferiores a 0,05 permiten una elaboración más precisa.
02/02/2016
1029
Capítulo - Pulido helicoidal -
Pulido helicoidal
NOTA:
Descripción de la elaboración
Crea elaboraciones para lustrar las superficies planas.
02/02/2016
1030
Capítulo - Pulido helicoidal - Secciones de la ficha principal
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic1 en la casilla para seleccionar las geometrías para elaborar.
382. Lista de las geometrías para elaborar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1031
Capítulo - Pulido helicoidal - Secciones de la ficha principal
Inversión de recorrido
RV
Permite invertir la dirección de avance de la herramienta. La herramienta para efectuar la elaboración no parte del
punto inicial de la geometría programada, sino de su punto final.
Datos herramienta
Herramienta
TNM
Generales
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1032
Capítulo - Pulido helicoidal - Secciones de la ficha principal
Habilita (casilla marcada1) o deshabilita la visualización y la modificación de algunos datos definidos en las
propiedades de la herramienta catalogada.
Velocidad de rotación
RPM
Velocidad de avance
Feed
% Velocidad de entrada
PercFeedIn
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de entrada en
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Por ejemplo, si la herramienta para utilizar tiene una velocidad de avance igual a 3000 mm/min, para disminuirla
en fase de entrada y llevarla a 1500 mm/min, ingresar en este campo el número 50 (3000 x 50% = 1500).
% Velocidad de salida
PercFeedOut
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de salida de
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Cota Z de seguridad
ZSic
Cota Z para determinar la distancia que la herramienta debe mantener de la pieza, durante las operaciones de
desplazamiento y desvinculación del grupo, para evitar colisiones con los elementos del plano o con la misma
pieza.
Cota Z de aproximación
ZAcc
Cota Z para establecer la distancia de la herramienta desde el punto inicial de la elaboración. La herramienta llega
a la máxima velocidad hasta la cota establecida en este campo de datos y, luego, ralentiza para alcanzar el punto
inicial de la elaboración.
02/02/2016
1033
Capítulo - Pulido helicoidal - Secciones de la ficha principal
Entrada
Tipo
TypeLeadIn
Longitud tramo
LengthLeadIn
Radio
RadiusLeadIn
Ángulo
AngleLeadIn
Salida
Tipo
TypeLeadOut
Longitud tramo
LengthLeadOut
02/02/2016
1034
Capítulo - Pulido helicoidal - Secciones de la ficha principal
Radio
RadiusLeadOut
Ángulo
AngleLeadOut
Datos de elaboración
Tipo de pulido
TYPE
Dentro Fuera
La elaboración parte del interior hacia el exterior.
Fuera Dentro
La elaboración parte del exterior hacia el interior.
Zig Zag
Elaboración continua en zigzag.
Profundidad de trabajo
DEPTH
Profundidad de la elaboración.
La profundidad se calcula a partir de la superficie de la pieza para lustrar.
Material sobrante
OVERMAT
02/02/2016
1035
Capítulo - Pulido helicoidal - Secciones de la ficha principal
Inclinación (grados) de las pasadas sobre la superficie, con respecto al lado de partida.
Este valor es válido sólo seleccionando la opción Zig Zag del campo de datos Tipo de pulido.
Permite acercar o alejar las diferentes pasadas helicoidales. Valores mayores a 100 acercan las pasadas y, por
lo tanto, las espirales del helicoide.
Desbordado herramienta
DB
Distancia desde el borde del perfil programado, para hacer concluir la elaboración antes o después.
Ingresando un valor positivo, la herramienta sale del perfil programado. Ingresando un valor negativo, la
herramienta queda dentro del perfil programado.
Solo contorneo
CONT
Activación cerio
LE_PAR_ENCERIO
02/02/2016
1036
Capítulo - Pulido helicoidal - Secciones de la ficha principal
Habilita (casilla marcada) o deshabilita el uso del óxido de cerio1. Solo para las elaboraciones con cabezal para
chorro de agua.
02/02/2016
1037
Capítulo - Pulido helicoidal - Ficha Avanzadas
Ficha Avanzadas
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
Layer
LAY
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
5 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
1038
Capítulo - Pulido helicoidal - Ficha Avanzadas
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
02/02/2016
1039
Capítulo - Nueva elaboración -
Nueva elaboración
Descripción de la elaboración
Permite realizar otra pasada en una pieza previamente pulida y vaciada, para darle un acabado completo,
incidiendo en todas las partes que las herramientas anteriores han dejado inalteradas.
Este tipo de elaboración puede aplicarse a cualquier tipo de geometría plana, a los bajo relieves importados y
sólo a las superficies de tipo Superficie desde imagen .
02/02/2016
1040
Capítulo - Nueva elaboración - Secciones de la ficha principal
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic1 en la casilla para seleccionar las geometrías para elaborar.
383. Lista de las geometrías para elaborar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1041
Capítulo - Nueva elaboración - Secciones de la ficha principal
Inversión de recorrido
RV
Permite invertir la dirección de avance de la herramienta. La herramienta para efectuar la elaboración no parte del
punto inicial de la geometría programada, sino de su punto final.
Datos herramienta
Herramienta
TNM
Herramienta anterior
TNMP
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1042
Capítulo - Nueva elaboración - Secciones de la ficha principal
Generales
Habilita (casilla marcada1) o deshabilita la visualización y la modificación de algunos datos definidos en las
propiedades de la herramienta catalogada.
Velocidad de rotación
REM_RPM
Velocidad de elaboración
REM_Feed
% Velocidad de entrada
REM_PercFeedIn
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de entrada en
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Por ejemplo, si la herramienta para utilizar tiene una velocidad de avance igual a 3000 mm/min, para disminuirla
en fase de entrada y llevarla a 1500 mm/min, ingresar en este campo el número 50 (3000 x 50% = 1500).
% Velocidad de salida
REM_PercFeedOut
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de salida de
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Cota Z de seguridad
REM_ZSic
Cota Z para determinar la distancia que la herramienta debe mantener de la pieza, durante las operaciones de
desplazamiento y desvinculación del grupo, para evitar colisiones con los elementos del plano o con la misma
pieza.
Cota Z de aproximación
REM_ZAcc
02/02/2016
1043
Capítulo - Nueva elaboración - Secciones de la ficha principal
Cota Z para establecer la distancia de la herramienta desde el punto inicial de la elaboración. La herramienta llega
a la máxima velocidad hasta la cota establecida en este campo de datos y, luego, ralentiza para alcanzar el punto
inicial de la elaboración.
Entrada
Tipo
TypeLeadIn
Longitud tramo
LengthLeadIn
Radio
RadiusLeadIn
Ángulo
AngleLeadIn
Ángulo
Angle3DLeadIn
Salida
Tipo
TypeLeadOut
02/02/2016
1044
Capítulo - Nueva elaboración - Secciones de la ficha principal
Longitud tramo
LengthLeadOut
Radio
RadiusLeadOut
Ángulo
AngleLeadOut
Ángulo
Angle3DLeadOut
Datos de elaboración
Tipo de acabado
REM_PAR_TYPE
Tipo de estrategia para crear el recorrido que debe seguirse durante la elaboración.
Seleccionar el tipo haciendo clic en una de las siguientes opciones:
Concéntrica en Z
Recorrido concéntrico con una distancia fija en Z entre una línea y la siguiente.
Paralela en Z
Recorrido utilizando líneas paralelas.
02/02/2016
1045
Capítulo - Nueva elaboración - Secciones de la ficha principal
Profundidad de trabajo
REM_PAR_DEPTH
Profundidad de la elaboración.
• Para las superficies creadas partiendo de la pieza, la cota Z de partida para el cálculo de la profundidad es la
cara de la pieza activa.
• Para las superficies creadas sin la pieza de referencia, la cota Z de partida para el cálculo de la profundidad
es la cota del sistema de coordenadas.
Paso en Z
REM_PAR_ZSTEP
A. Profundidad de trabajo
Entreeje o distancia entre una pasada y la siguiente, en función del tipo de opción seleccionada en el campo de
datos Tipo de acabado.
Material sobrante
REM_PAR_OVERMATEND
Espesor del material excedente (material sobrante) que debe dejarse alrededor del perfil programado.
02/02/2016
1046
Capítulo - Nueva elaboración - Secciones de la ficha principal
Amplitud de acabado
REM_PAR_DEPTHOFCUT
02/02/2016
1047
Capítulo - Nueva elaboración - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Estrategia de elaboración
• Gestión del área de elaboración
• Tolerancias
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
5 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
1048
Capítulo - Nueva elaboración - Ficha Avanzadas
Por ejemplo, ingresando la fórmula LPX>2000, si la longitud x de la pieza es mayor que 2000 mm, la elaboración
se visualiza y, por lo tanto, se ejecuta.
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Estrategia de elaboración
Modo de elaboración
REM_PAR_WORKWAY
Modalidad con la cual la herramienta se mueve a lo largo de los recorridos indicados en el campo de datos Tipo
de acabado.
Este campo de datos se visualiza seleccionando la opción Paralela en Z en el campo Tipo de acabado.
One Way
Cada una de las pasadas se separa de la siguiente y la herramienta se eleva.
Zig Zag
Las pasadas están todas unidas.
Sentido de elaboración
REM_PAR_WORKINOUT
Orientación con la cual la herramienta realiza la elaboración cuando se activan los recorridos concéntricos o en
forma de espiral en el campo de datos Tipo de acabado.
02/02/2016
1049
Capítulo - Nueva elaboración - Ficha Avanzadas
Número de pasadas en Z
REM_PAR_ZNSTEP
Z inicial
REM_PAR_ZSTART
Inclinación (grados) de las pasadas sobre la superficie, con respecto al lado de partida.
La activación de este campo de datos está relacionada con el tipo de opción seleccionada en el campo de datos
Tipo de acabado.
• Ver el ejemplo de la figura 386.
386. Ejemplo Ángulo entre pasadas
Los ejemplos citados muestran vaciados de tipo Zig Zag:
A. Ejemplo con ángulo igual a 0 grados.
B. Ejemplo con ángulo de 45 grados.
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
1050
Capítulo - Nueva elaboración - Ficha Avanzadas
Porcentaje para reducir la velocidad de avance de la herramienta durante la primera pasada o durante todas las
pasadas (en función del tipo de acabado seleccionado), que puede calcularse sobre la velocidad total de avance
de la herramienta.
Prioridad a pasadas en Z
REM_PARA_USEPLANE
Habilita (casilla marcada) o deshabilita la realización de las elaboraciones considerando los números de pasos en
profundidad. Es decir, si se han programado dos geometrías con elaboración escalonada en dos pasadas,
marcando1 la casilla, la herramienta efectúa la primera pasada en ambas y luego la segunda.
Optimización pasadas en Z
REM_PAR_ZSTEPOPT
Habilita (casilla marcada) o deshabilita el cálculo automático de los pasos en Z, para hacer descender la
herramienta de manera uniforme.
La casilla habilitada2 activa el campo de datos Eliminar cruces entre pasadas.
Habilita (casilla marcada) o deshabilita el ingreso automático de una distancia uniforme entre las pasadas.
En este caso, el valor indicado en el campo de datos Distancia entre pasadas se corrige levemente para crear
recorridos uniformes.
La activación de este campo de datos está relacionada con el tipo de opción seleccionada en el campo de datos
Tipo de acabado.
Deshabilita (casilla marcada) o habilita la salida de la herramienta de la pieza entre un pasada y la siguiente.
Marcando la casilla, la herramienta realiza todas las pasadas de manera fluida, sin salir, en ningún caso, de la
pieza.
La casilla deshabilitada activa el campo Cruces en Z de seguridad.
Cruces en Z de seguridad
REM_PARA_SVINCZSIC
02/02/2016
1051
Capítulo - Nueva elaboración - Ficha Avanzadas
La casilla marcada fuerza la herramienta para que se posicione en la cota de seguridad antes de realizar una
nueva pasada.
Pasadas de contorneo
REM_PAR_EDGEPASS
Habilita (casilla marcada) o deshabilita la elaboración del contorno del perfil programado.
Habilita o deshabilita el cálculo del recorrido de la elaboración partiendo del centro de la herramienta. Habilitando
la casilla, el recorrido de la elaboración permanece dentro del perímetro de la superficie para elaborar sin salirse
de los bordes. Deshabilitando la casilla, el recorrido de la elaboración sale del perímetro de la superficie.
Para la descripción, véase el campo de datos Usar el perfil de la superficie.
Distancia desde el perímetro de la superficie que puede elaborarse, de manera que el recorrido de la elaboración
deje un margen (valor negativo) y continúe fuera del perfil de la superficie (valor positivo).
Para la descripción, véase el campo de datos Offset suplementario perfil.
Tolerancias
02/02/2016
1052
Capítulo - Nueva elaboración - Ficha Avanzadas
Tolerancia para definir la precisión de las curvas de las superficies creadas. El valor que debe ingresarse
respecta la altura que debe tener la cuerda para que el arco resulte más o menos preciso. Un valor inferior a 0,05
crea arcos más precisos; el cálculo será más lento. Un valor superior a 0,05 crea arcos menos precisos; el
cálculo será más rápido.
387. Altura cuerda (h)
Índice para definir la precisión de la elaboración en las superficies curvas, a los fines de poder calcular las
trayectorias de la herramienta. Valores inferiores a 0,05 permiten una elaboración más precisa.
02/02/2016
1053
Capítulo - Acabado de 3 ejes -
Acabado de 3 ejes
Descripción de la elaboración
Crea acabados para dar una última terminación a la pieza previamente pulida y vaciada.
Este tipo de elaboración puede aplicarse a las superficies abiertas o cerradas.
02/02/2016
1054
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic1 en la casilla para seleccionar las geometrías para elaborar.
388. Lista de las geometrías para elaborar
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1055
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Inversión de recorrido
RV
Permite invertir la dirección de avance de la herramienta. La herramienta para efectuar la elaboración no parte del
punto inicial de la geometría programada, sino de su punto final.
Datos herramienta
Herramienta
TNM
Generales
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1056
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Habilita (casilla marcada1) o deshabilita la visualización y la modificación de algunos datos definidos en las
propiedades de la herramienta catalogada.
Velocidad de rotación
FI_RPM
Velocidad de elaboración
FI_Feed
% Velocidad de entrada
FI_PercFeedIn
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de entrada en
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Por ejemplo, si la herramienta para utilizar tiene una velocidad de avance igual a 3000 mm/min, para disminuirla
en fase de entrada y llevarla a 1500 mm/min, ingresar en este campo el número 50 (3000 x 50% = 1500).
% Velocidad de salida
FI_PercFeedOut
Porcentaje para aumentar o para disminuir la velocidad de avance de la herramienta durante la fase de salida de
la pieza. Este valor incide en la velocidad definida en el campo de datos Velocidad de elaboración.
Cota Z de seguridad
FI_ZSic
Cota Z para determinar la distancia que la herramienta debe mantener de la pieza, durante las operaciones de
desplazamiento y desvinculación del grupo, para evitar colisiones con los elementos del plano o con la misma
pieza.
Cota Z de aproximación
FI_ZAcc
Cota Z para establecer la distancia de la herramienta desde el punto inicial de la elaboración. La herramienta llega
a la máxima velocidad hasta la cota establecida en este campo de datos y, luego, ralentiza para alcanzar el punto
inicial de la elaboración.
02/02/2016
1057
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Entrada
Tipo
TypeLeadIn
Longitud tramo
LengthLeadIn
Radio
RadiusLeadIn
Ángulo
AngleLeadIn
Salida
Tipo
TypeLeadOut
02/02/2016
1058
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Longitud tramo
LengthLeadOut
Radio
RadiusLeadOut
Ángulo
AngleLeadOut
Datos de elaboración
Tipo de acabado
FI_PAR_TYPE
Tipo de estrategia para crear el recorrido que debe seguirse durante la elaboración.
Seleccionar el tipo haciendo clic en una de las siguientes opciones:
Paralela
Recorrido utilizando líneas paralelas.
La modalidad con la cual seguir las líneas paralelas debe ser configurada en el campo de datos Modo de
elaboración.
389. Acabado de tipo Paralela
02/02/2016
1059
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Radial
Recorrido utilizando líneas radiales (en radio) que parten del punto de entrada de la herramienta en la pieza.
La modalidad con la cual seguir las líneas radiales debe ser configurada en el campo de datos Modo de
elaboración.
390. Acabado de tipo Radial
Concéntrica
Recorrido concéntrico con una distancia fija entre una línea y la siguiente.
La modalidad con la cual seguir el recorrido concéntrico debe ser configurada en el campo de datos Sentido
de elaboración.
391. Acabado de tipo Concéntrica
Espiral
Recorrido en forma de espiral que parte del punto de entrada de la herramienta en la pieza.
La modalidad con la cual seguir la espiral debe ser configurada en el campo de datos Sentido de
elaboración.
02/02/2016
1060
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Z constante
Recorrido en profundidad Z constante entre una pasada y la siguiente.
La modalidad con la cual seguir las líneas debe ser configurada en los siguientes campos de datos: Modo
de elaboración; Bajo --> Alto.
393. Acabado de tipo Z constante
Seguir curva
Recorrido que sigue el perfil de la figura seleccionada.
02/02/2016
1061
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Profundidad de trabajo
FI_PAR_DEPTH
Profundidad de la elaboración.
• Para las superficies creadas partiendo de la pieza, la cota Z de partida para el cálculo de la profundidad es la
cara de la pieza activa.
• Para las superficies creadas sin la pieza de referencia, la cota Z de partida para el cálculo de la profundidad
es la cota del sistema de coordenadas.
• Véanse los ejemplos citados en la figura 395.
El valor es ingresado automáticamente por el sistema después de seleccionar la figura para elaborar.
395. Profundidad de trabajo
Ejemplos con superficies de altura 250 (R=radio del arco) y longitud 500 (P) creadas utilizando dos modalidades
distintas:
A. geometría y superficie construidas en la cara 0. En este caso, la elaboración se aplica partiendo de la cara 3
con profundidad igual al valor lpx de la pieza (lpx=500);
B. geometría y superficies construidas en el plano zy. En este caso, la elaboración se aplica partiendo del
sistema de coordenadas estándar con profundidad igual al diámetro del arco (250).
Porcentaje para reducir la velocidad de avance de la herramienta durante la primera pasada o durante todas las
pasadas (en función del tipo de acabado seleccionado), que puede calcularse sobre la velocidad total de avance
de la herramienta.
02/02/2016
1062
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Entreeje o distancia entre una pasada y la siguiente, en función del tipo de opción seleccionada en el campo de
datos Tipo de acabado.
La activación de este campo de datos está relacionada con el tipo de opción seleccionada en el campo de datos
Tipo de acabado.
• Con opciones Paralela, Concéntrica: distancia entre una pasada y la siguiente.
• Con opción Espiral: entreeje1 de la espiral.
• Con opción Z constante: distancia en Z entre una pasada y la siguiente.
Paso de rugosidad
FI_PAR_PASRUG
Altura máxima de la cresta, dejada por la herramienta, entre las diferentes pasadas efectuadas en la superficie de
la pieza. Este dato es válido solo cuando se utilizan herramientas de forma esférica.
• Ver la referencia A, figura 396.
396. Paso de rugosidad
La activación de este campo de datos está relacionada con el tipo de opción seleccionada en el campo de datos
Tipo de acabado.
Conformación pasadas
FI_PAR_ANGTOOL
Permite seleccionar el dato para ingresar: Ángulo entre pasadas o Distancia entre centros herramienta.
02/02/2016
1063
Capítulo - Acabado de 3 ejes - Secciones de la ficha principal
Inclinación (grados) de las pasadas sobre la superficie, con respecto al lado de partida.
• Ver figura 397.
397. Ejemplo Ángulo entre pasadas
Los ejemplos citados muestran vaciados de tipo Paralela - Zig Zag:
A. Ejemplo con ángulo igual a 0 grados.
B. Ejemplo con ángulo de 15 grados.
La activación de este campo de datos está relacionada con el tipo de opción seleccionada en el campo de datos
Tipo de acabado.
02/02/2016
1064
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Estrategia de elaboración
• Gestión del área de elaboración
• Gestión de la cara de elaboración
• Material sobrante
• Tolerancias
• Gestión disco
• Gestión áreas planas
• Datos adicionales elaboración
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1065
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Estrategia de elaboración
Modo de elaboración
FI_PAR_WORKWAY
Modalidad con la cual la herramienta se mueve a lo largo de los recorridos indicados en el campo de datos Tipo
de acabado.
One Way
Cada una de las pasadas se separa de la siguiente y la herramienta se eleva.
Véanse las figuras: 389, 390, 393.
Zig Zag
Las pasadas están todas unidas.
Véanse las figuras: 389, 390, 393.
Sentido de elaboración
FI_PAR_WORKINOUT
Orientación con la cual la herramienta realiza la elaboración cuando se activan los recorridos concéntricos o en
forma de espiral en el campo de datos Tipo de acabado.
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
1066
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Orientación con la cual la herramienta realiza la elaboración cuando se activa la opción Z constante del campo de
datos Tipo de acabado.
Z inicial
FI_PAR_ZSTART
Distancia uniforme
FI_PAR_CONSTANT
Habilita (casilla marcada) o deshabilita el ingreso automático de una distancia entre las pasadas.
En este caso, el valor indicado en el campo de datos Distancia entre pasadas se corrige levemente para crear
recorridos uniformes.
La activación de este campo de datos está relacionada con el tipo de opción seleccionada en el campo de datos
Tipo de acabado.
1 Plano donde se crea una geometría plana. El plano de default es el plano XY.
02/02/2016
1067
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Deshabilita (casilla marcada) o habilita la salida de la herramienta de la pieza entre un pasada y la siguiente.
Marcando la casilla, la herramienta realiza todas las pasadas de manera fluida, sin salir, en ningún caso, de la
pieza.
La casilla deshabilitada activa el campo Cruces en Z de seguridad.
Habilita (casilla habilitada1) o deshabilita la unión de las pasadas programadas en la sección Datos de
elaboración; sólo en caso de perfiles cerrados. Marcando la casilla, la herramienta realiza todas las pasadas sin
salir, en ningún caso, de la pieza.
Cruces en Z de seguridad
FI_PARA_SVINCZSIC
Pasadas de contorneo
FI_PARA_EDGEPASS
Habilita (casilla marcada) o deshabilita la elaboración del contorno del perfil programado.
Activación cerio
FI_PARA_ENCERIO
Habilita (casilla marcada) o deshabilita el uso del óxido de cerio2. Solo para las elaboraciones con cabezal para
chorro de agua.
02/02/2016
1068
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Habilita o deshabilita el cálculo del recorrido de la elaboración partiendo del centro de la herramienta. Habilitando
la casilla, el recorrido de la elaboración permanece dentro del perímetro de la superficie para elaborar sin salirse
de los bordes. Deshabilitando la casilla, el recorrido de la elaboración sale del perímetro de la superficie.
La casilla marcada habilita el campo de datos Offset suplementario perfil.
El resultado del recorrido final también está relacionado con el valor indicado en el campo de datos Offset
suplementario perfil y con la habilitación o no de la casilla Eliminar en el perfil de la superficie.
Véanse los ejemplos citados en la figura 398.
398. Ejemplos de elaboraciones
Distancia desde el perímetro de la superficie que puede elaborarse, de manera que el recorrido de la elaboración
deje un margen (valor negativo) y continúe fuera del perfil de la superficie (valor positivo).
Este campo se habilita marcando la casilla Usar el perfil de la superficie.
Véanse los ejemplos citados en las figuras 398 y 399.
02/02/2016
1069
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Material sobrante
Espesor del material excedente (material sobrante) que debe dejarse alrededor del perfil programado para realizar
la elaboración inicial (ref. A, figura 400). Este dato es necesario porque la geometría creada es la terminada.
Este campo de datos influye en el dato indicado en el campo de datos Paso material sobrante.
02/02/2016
1070
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Espesor del material excedente (material sobrante) que debe dejarse alrededor del perfil programado para realizar
la elaboración final (ref. B, figura 400). Este dato es necesario porque la geometría creada es la terminada.
Este campo de datos influye en el dato indicado en el campo de datos Paso material sobrante.
Número de pasadas en Z
FI_PAR_OVERMATNSTEPS
A. Profundidad de trabajo
B. Primera pasada
C. Segunda pasada
La modificación de este dato actualiza automáticamente el valor indicado en el campo de datos Paso material
sobrante.
02/02/2016
1071
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Distancia constante entre las diferentes pasadas definidas en el campo de datos Número de pasadas en Z.
Este dato se actualiza automáticamente en función de los valores definidos en los siguientes campos de datos:
Material sobrante inicial; Material sobrante final; Número de pasadas en Z.
Tolerancias
Tolerancia para definir la precisión de las curvas de las superficies creadas. El valor que debe ingresarse
respecta la altura que debe tener la cuerda para que el arco resulte más o menos preciso. Un valor inferior a 0,05
crea arcos más precisos; el cálculo será más lento. Un valor superior a 0,05 crea arcos menos precisos; el
cálculo será más rápido.
402. Altura cuerda (h)
Índice para definir la precisión de la elaboración en las superficies curvas, a los fines de poder calcular las
trayectorias de la herramienta. Valores inferiores a 0,05 permiten una elaboración más precisa.
Gestión disco
Sección1 dedicada a la gestión de las herramientas en forma de disco.
1 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
02/02/2016
1072
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Habilita (casilla marcada) o deshabilita la rotación en el plano xy de la herramienta para poder elaborar la
superficie, como si se utilizara una espátula. En ese caso, la rotación es de 90° con respecto a la posición normal
de la herramienta.
Para poder realizar un mejor espatulado, también es posible inclinar la herramienta; en este caso, intervenir en el
campo de datos Tipo de inclinación.
• Ver figura 403.
403. Ejemplo de elaboraciones con herramienta en forma de disco
Tipo de inclinación
FI_PARA_PERPANGLE
Perpendicular
Herramienta perpendicular al plano xy.
• Ver figura 404.
Con ángulo
Herramienta inclinada con respecto al plano xy. En este caso, definir el ángulo en el campo de datos Ángulo
de inclinación.
• Ver figura 404.
02/02/2016
1073
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
A. Herramienta perpendicular.
B. Herramienta con ángulo de 30°.
Ángulo de inclinación
FI_PARA_ANGLE
Ángulo de inclinación de la herramienta, en caso de que se haya seleccionado la opción Con ángulo del campo de
datos Tipo de inclinación.
• Ver figura 404.
Habilita (casilla marcada) o deshabilita la elaboración de las superficies planas en función del plano de
aplicación1 de la elaboración, sólo si se ha activado la opción Z constante en el campo de datos Tipo de acabado.
La activación de este campo es útil para elaborar las superficies planas de los objetos tridimensionales que, de lo
contrario, no serían tomadas en consideración con la opción Z constante activa.
La casilla marcada habilita el campo de datos Ángulo de búsqueda áreas planas.
Ángulo (ref. A, figura 405) por debajo del cual una superficie se considera plana, que puede calcularse partiendo
del plano de creación. Todas las superficies cuyo ángulo se encuentra entre el cero y el valor indicado en este
campo se visualizan como planas y, por lo tanto, elaboradas.
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
1074
Capítulo - Acabado de 3 ejes - Ficha Avanzadas
Por ejemplo, en la figura a continuación se ha creado una superficie B con cara superior C inclinada 10 grados
con respecto al plano de creación. En este caso, para poder elaborar esta cara, se debe marcar la casilla
Elaboración áreas planas e ingresar el número 10 en este campo de datos.
405. Ejemplo
Posición de la campana
SHP
Posición de la caja de aspiración durante la elaboración. Este dato es válido solo en las máquinas provistas del
correspondiente dispositivo que permite regular la posición de las cajas de aspiración.
Ingresar un valor entre 1 y 6. El valor 0 activa el posicionamiento automático de las cajas de aspiración que se
gestiona en función a los datos de elaboración establecidos.
Si el valor introducido no fuese compatible con las implementaciones definidas en la elaboración, las cajas de
aspiración se posicionarían, de todas maneras, a una cota límite obtenida automáticamente en función a los
datos implementados.
Optimizable
OPT
02/02/2016
1075
Capítulo - Acabado de 5 ejes -
Acabado de 5 ejes
Descripción de la elaboración
Genera acabados para dar una última terminación a la pieza desbastada o vaciada anteriormente; solo para
máquina con grupo de fresado de 5 ejes (cabezal operador1 de 5 ejes).
Este tipo de elaboración se puede aplicar a las superficies analíticas, a los bajorrelieves importados o a dos
elementos geométricos generados para crear un perfil sobre el cual extender la herramienta.
02/02/2016
1076
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Datos geométricos
Muestra la lista de las geometrías creadas para poder seleccionar las deseadas.
Hacer clic2 en la casilla para seleccionar las geometrías para elaborar.
406. Lista de las geometrías para elaborar
1 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1077
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Datos herramienta
Nombre de la herramienta
TNM
Generales
Habilita (casilla marcada3) o deshabilita la visualización y la modificación de algunos datos definidos en las
propiedades de la herramienta catalogada.
Velocidad de avance
Feed
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1078
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Velocidad de bajada
PlungeFeed
Velocidad con la cual la herramienta se desplaza de la superficie de la pieza a la cota de inicio de la elaboración.
Velocidad de acercamiento/salida
RetractFeed
A. Cota Z de seguridad
B. Superficie de la pieza
Velocidad de rotación
RotationRate
Cota Z de seguridad
ZSic
Cota Z para determinar la distancia que la herramienta debe mantener de la pieza, durante las operaciones de
desplazamiento y desvinculación del grupo, para evitar colisiones con los elementos del plano o con la misma
pieza.
Cota Z de aproximación
ZAcc
Cota Z para establecer la distancia de la herramienta desde el punto inicial de la elaboración. La herramienta llega
a la máxima velocidad hasta la cota establecida en este campo de datos y, luego, ralentiza para alcanzar el punto
inicial de la elaboración.
02/02/2016
1079
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Entrada
Tipo
TIN
Ninguno
La herramienta desciende perpendicularmente y alcanza directamente el punto de inicio de la elaboración.
408. Ninguno
Arco tangente
La herramienta desciende a lo largo de una línea angulada; alcanza el punto de inicio de la elaboración
realizando un recorrido en forma de arco tangente al punto inicial, a lo largo del cual efectúa la corrección.
Definir los siguientes campos de datos: Ángulo; Radio porcentual; Altura.
409. Arco tangente
02/02/2016
1080
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Arco ortogonal
La herramienta desciende por una línea angulada; alcanza el punto de inicio de la elaboración realizando un
recorrido en forma de arco perpendicular al punto inicial, a lo largo del cual efectúa la corrección. Definir el
campo de datos Altura.
02/02/2016
1081
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Línea tangente
La herramienta desciende por una línea angulada; alcanza el punto de inicio de la elaboración realizando un
recorrido lineal tangente al punto inicial, a lo largo del cual efectúa la corrección.
Definir los siguientes campos de datos: Longitud tramo; ; Altura.
414. Línea tangente
Línea ortogonal
La herramienta desciende por una línea angulada; alcanza el punto de inicio de la elaboración realizando un
recorrido lineal, perpendicular al punto inicial, a lo largo del cual efectúa la corrección.
Definir los siguientes campos de datos: Longitud tramo; ; Altura.
415. Arco ortogonal
02/02/2016
1082
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Ángulo
AIN
Ángulo de entrada de la herramienta. El tipo de ángulo para ingresar varía según el tipo de entrada seleccionada
anteriormente.
Radio porcentual
RPI
Longitud tramo
LIN
Altura
GIN
02/02/2016
1083
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Salida
Tipo
TOU
Como entrada
Utiliza la misma opción configurada en el campo de datos Tipo de la sección Entrada.
Ninguno
La herramienta sale de la pieza directamente en el punto final de la elaboración.
418. Ninguno
Arco tangente
La herramienta sale de la pieza efectuando un recorrido en forma de arco, a lo largo del cual corrige su
posición, y un ascenso inclinado.
Definir los siguientes campos de datos: Ángulo; Radio porcentual; Altura.
419. Arco tangente
02/02/2016
1084
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Arco ortogonal
La herramienta sale de la pieza efectuando un recorrido en forma de arco, perpendicular al punto final, a lo
largo del cual corrige su posición, y un ascenso inclinado.
Definir el campo de datos Altura.
02/02/2016
1085
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Línea tangente
La herramienta sale de la pieza efectuando un recorrido lineal, tangente al punto final, a lo largo del cual
corrige su posición, y un ascenso inclinado.
Definir los siguientes campos de datos: Longitud tramo; ; Altura.
424. Línea tangente
Línea ortogonal
La herramienta sale de la pieza efectuando un recorrido lineal angulado, a lo largo del cual corrige su
posición, y un ascenso inclinado.
Definir los siguientes campos de datos: Longitud tramo; ; Altura.
425. Línea ortogonal
02/02/2016
1086
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Ángulo
AOU
Ángulo de salida de la herramienta desde la pieza. El tipo de ángulo para ingresar varía según el tipo de salida
seleccionada anteriormente.
Radio porcentual
RPO
Longitud tramo
LOU
Altura
GOU
02/02/2016
1087
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Estrategia de acabado
Los campos de datos de esta sección están vinculados al tipo de modalidad seleccionado.
Para la descripción de esta sección, véase:
• Modalidad Superficies analíticas
• Modalidad Superficies en bruto
• Modalidad Swarfing
Modalidad
CBO
Permite seleccionar un método de elaboración. La modalidad se activa automáticamente en función del tipo de
objeto seleccionado en la sección específica de las geometrías.
428. Modalidad
A. Superficies analíticas
B. Superficies en bruto
C. Swarfing: 1. Primer elemento geométrico; 2. Segund elemento geométrico.
Superficies analíticas
Modalidad de elaboración de las superficies analíticas; superficies formadas por curvas conocidas.
• Ver Modalidad Superficies analíticas.
Superficies en bruto
Modalidad de elaboración de los bajorrelieves (ficheros importados como bmp, stl, etc.).
• Ver Modalidad Superficies en bruto.
02/02/2016
1088
Capítulo - Acabado de 5 ejes - Secciones de la ficha principal
Swarfing
Modalidad de elaboración de dos elementos geométricos (curvas de recorrido) construidos en el espacio.
En este caso el recorrido de la herramienta sigue los dos elementos.
• Ver Modalidad Swarfing.
Datos de elaboración
Los campos de datos de esta sección están vinculados al tipo de modalidad seleccionado.
Para la descripción de esta sección, véase:
• Modalidad Superficies analíticas
• Modalidad Superficies en bruto
• Modalidad Swarfing
Superficies de contacto
Los campos de datos de esta sección están vinculados al tipo de modalidad seleccionado.
Para la descripción de esta sección, véase:
• Modalidad Superficies analíticas
• Modalidad Superficies en bruto
• Modalidad Swarfing
02/02/2016
1089
Capítulo - Acabado de 5 ejes - Modalidad Superficies analíticas
Lista de secciones
• Estrategia de acabado
• Datos de elaboración
• Superficies de contacto
Estrategia de acabado
Tipo de elaboración
SFBP
Tipo de estrategia para crear el recorrido que debe seguirse durante la elaboración.
429. Tipología
A. Paralelo
B. Curva ortogonal
C. Curvas de morphing
D. Curvas directrices
E. Curva de proyección
F. Superficies de morphing
G. Superficies directrices
02/02/2016
1090
Capítulo - Acabado de 5 ejes - Modalidad Superficies analíticas
Paralelo
Recorrido utilizando líneas paralelas A (figura 430).
430. Paralelo
A. Líneas paralelas
Curva ortogonal
El recorrido es paralelo al trazado A seleccionado (figura 431). Si el trazado es curvilíneo, los recorridos de
la herramienta no serán paralelos entre sí.
431. Curva ortogonal
A. Trazado
Curvas de morphing
Recorrido homogéneo, obtenido de la unión de dos trazados A seleccionados (figura 432). En este caso los
dos trazados se distribuyen de modo homogéneo en toda la superficie. Especialmente útil para elaborar
áreas convexas.
432. Curvas de morphing
A. Trazados
02/02/2016
1091
Capítulo - Acabado de 5 ejes - Modalidad Superficies analíticas
Curvas directrices
Recorrido paralelo al trazado A seleccionado (figura 433).
433. Curvas directrices
A. Trazado
Curva de proyección
Recorrido que sigue el trazado A seleccionado (figura 434), proyectado en la superficie.
434. Curva de proyección
Superficies de morphing
Recorrido homogéneo, obtenido de la unión de dos superficies A seleccionadas (figura 435).
435. Superficies de morphing
A. Superficies1
Superficies directrices
Recorrido paralelo a la superficie A seleccionada (figura 436).
1 Figuras de un espacio tridimensional que representan una estructura delgada abierta o cerrada.
02/02/2016
1092
Capítulo - Acabado de 5 ejes - Modalidad Superficies analíticas
A. Superficie
Curva ortogonal
LEADINGCURVE
Permite seleccionar el primer trazado para generar el recorrido tipo Curvas de morphing.
Permite seleccionar el segundo trazado para generar el recorrido tipo Curvas de morphing.
Curvas directrices
PARALLELCURVES
Permite seleccionar la primera superficie para generar el recorrido tipo Superficies de morphing.
Permite seleccionar la segunda superficie para generar el recorrido tipo Superficies de morphing.
Superficie directriz
PARALLELSURFACE
02/02/2016
1093
Capítulo - Acabado de 5 ejes - Modalidad Superficies analíticas
Ángulo en XY
ANGXY
Inclinación (grados) de las pasadas sobre la superficie, con respecto al lado de partida.
• Ver figura 437.
437. Ángulo en XY
Ejemplo:
Ángulo en Z
ANGZ
02/02/2016
1094
Capítulo - Acabado de 5 ejes - Modalidad Superficies analíticas
Datos de elaboración
Habilita (casilla marcada) o deshabilita el cálculo automático del número de pasos en Z que la herramienta
efectúa sobre la pieza, para alcanzar la profundidad programada, y habilita el campo de datos Distancia pasos.
Número pasos
SNUM
Distancia pasos
SDIS
Porcentaje para reducir la velocidad de avance de la herramienta durante la primera pasada o durante todas las
pasadas (en función del tipo de acabado seleccionado), que puede calcularse sobre la velocidad total de avance
de la herramienta.
Altura cúspide
CUH
Altura máxima de la cresta, dejada por la herramienta, entre las diferentes pasadas efectuadas en la superficie de
la pieza. Este dato es válido solo cuando se utilizan herramientas de forma esférica.
• Ver la referencia A, figura 439.
02/02/2016
1095
Capítulo - Acabado de 5 ejes - Modalidad Superficies analíticas
Material sobrante
OFFSET
Espesor del material excedente (material sobrante) que debe dejarse alrededor del perfil programado para
efectuar la elaboración. Este dato es necesario porque la geometría creada es la terminada.
Ángulo de talonado
ANGST
Superficies de contacto
Control colisiones
GC
Habilita (casilla marcada) o deshabilita el control sobre las herramientas (cuerpo, virola y cono), para evitar
posibles interferencias con la pieza.
Habilita (casilla marcada) o deshabilita el control de la presencia o ausencia de otras superficies generadas, pero
no incorporadas en la elaboración. Esta verificación controla que la herramienta no arruine las superficies
adyacentes.
Superficies de contacto
CHKS
02/02/2016
1096
Capítulo - Acabado de 5 ejes - Modalidad Superficies analíticas
Permite seleccionar las superficies adyacentes a las superficies para elaborar, en las cuales efectuar la
verificación habilitada marcado la casilla del campo de datos Verificación contacto con superficies guía.
02/02/2016
1097
Capítulo - Acabado de 5 ejes - Modalidad Superficies en bruto
Lista de secciones
• Estrategia de acabado
• Datos de elaboración
• Superficies de contacto
Estrategia de acabado
Tipo de elaboración
TMBP
Tipo de estrategia para crear el recorrido que debe seguirse durante la elaboración.
440. Tipo
A. Paralelo
B. Constante en Z
C. Rugosidad constante
D. Geodésico
De avanzadas
02/02/2016
1098
Capítulo - Acabado de 5 ejes - Modalidad Superficies en bruto
Paralelo
Elaboración utilizando líneas paralelas (figura 441).
La modalidad con la cual seguir las líneas paralelas debe ser configurada en el campo de datos Ángulo en
XY.
441. Paralelo
Constante en Z
Elaboración a profundidad Z constante entre una pasada y la siguiente (figura 442).
442. Constante en Z
Rugosidad constante
Elaboración que sigue el perfil, manteniendo la distancia constante entre una pasada y la siguiente. El
1 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1099
Capítulo - Acabado de 5 ejes - Modalidad Superficies en bruto
objetivo es tener una distancia constante entre cada contorno, para crear crestas con la misma altura
(figura 443).
443. Rugosidad constante
Geodésico
Elaboración circular interior a la pieza, con distancia en Z constante, a efectuarse con herramienta esférica
(figura 444).
02/02/2016
1100
Capítulo - Acabado de 5 ejes - Modalidad Superficies en bruto
444. Geodésico
Datos de elaboración
Altura cúspide
CUH
Altura máxima de la cresta, dejada por la herramienta, entre las diferentes pasadas efectuadas en la superficie de
la pieza. Este dato es válido solo cuando se utilizan herramientas de forma esférica.
• Ver la referencia A, figura 439.
Material sobrante
OFFSET
02/02/2016
1101
Capítulo - Acabado de 5 ejes - Modalidad Superficies en bruto
Espesor del material excedente (material sobrante) que debe dejarse alrededor del perfil programado para
efectuar la elaboración. Este dato es necesario porque la geometría creada es la terminada.
Ángulo en XY
ANGXY
Inclinación (grados) de las pasadas sobre la superficie, con respecto al lado de partida.
• Ver figura 437.
Superficies de contacto
Para la descripción de los campos de datos, véase Modalidad Superficies analíticas: sección Superficies de
contacto.
• Control colisiones
• Verificación contacto con superficies guía
• Superficies de contacto
02/02/2016
1102
Capítulo - Acabado de 5 ejes - Modalidad Swarfing
Modalidad Swarfing
Descripción
Modalidad de elaboración de dos elementos geométricos (curvas de recorrido) construidos en el espacio. En este
caso el recorrido de la herramienta sigue los dos elementos.
445. Ejemplo
A continuación se describen los campos específicos para el acabado con cabezal operador de 5 ejes,
seleccionando la opción Swarfing del campo de datos Modalidad.
Lista de secciones
• Estrategia de acabado
• Datos de elaboración
• Superficies de contacto
Estrategia de acabado
SWITCH
SWITCH
Modalidad de swarfing
SWMD
Tipo de estrategia para crear el recorrido que debe seguirse durante la elaboración.
02/02/2016
1103
Capítulo - Acabado de 5 ejes - Modalidad Swarfing
Mejor adaptación
Elaboración que intenta adaptar de la mejor manera posible la inclinación de la herramienta a las dos curvas
del recorrido; es decir a los dos elementos geométricos diseñados (ref. A), y a la superficie seleccionada
(ref. B) en el campo de datos Superficie directriz (figura 447). De esta manera, la herramienta, en función de
las dos curvas, intenta permanecer siempre perpendicular a la superficie seleccionada.
447. Mejor adaptación
02/02/2016
1104
Capítulo - Acabado de 5 ejes - Modalidad Swarfing
B. Superficie
Líneas directrices
SWLN
Permite seleccionar las líneas directrices creadas para determinar la inclinación de la herramienta (ref. A, figura
446). Este campo de datos se visualiza seleccionando la opción Sinc. con líneas directrices en el campo
Modalidad de swarfing.
Dirección principal
SWDR
Este campo de datos se visualiza seleccionando la opción Sinc. con dirección principal en el campo Modalidad
de swarfing.
Este campo de datos se visualiza seleccionando la opción Sinc. con dirección principal en el campo Modalidad
de swarfing. Seleccionar el eje en el menú desplegable1.
Eje X
Vincula la dirección de la herramienta al eje X.
Eje Y
Vincula la dirección de la herramienta al eje Y.
Eje Z
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
1105
Capítulo - Acabado de 5 ejes - Modalidad Swarfing
Dirección custom
Vincula la dirección de la herramienta a un eje.
Superficie directriz
SWSR
Este campo de datos se visualiza seleccionando la opción Mejor adaptación en el campo Modalidad de swarfing.
Este campo de datos se visualiza seleccionando la opción Mejor adaptación en el campo Modalidad de swarfing.
Datos de elaboración
Posición de la herramienta con respecto a la trayectoria de trabajo. Seleccionar la opción deseada entre las
presentes en el menú desplegable.
449. Corrección del radio de la herramienta
A. Derecha
B. Izquierda
C. Interna
D. Externa
02/02/2016
1106
Capítulo - Acabado de 5 ejes - Modalidad Swarfing
Izquierda
Posiciona el eje de la herramienta a la izquierda de la trayectoria.
• Ver la referencia A, figura 449.
Derecha
Posiciona el eje de la herramienta a la derecha de la trayectoria.
• Ver la referencia A, figura 449.
Interna
Posiciona el eje de la herramienta dentro del perfil cerrado.
• Ver la referencia A, figura 449.
Externa
Posiciona el eje de la herramienta fuera del perfil cerrado.
• Ver la referencia A, figura 449.
Material sobrante en XY
SWOFS
Espesor del material excedente (material sobrante) que debe dejarse alrededor del perfil programado.
Material sobrante en Z
SWOFSZ
02/02/2016
1107
Capítulo - Acabado de 5 ejes - Modalidad Swarfing
Superficies de contacto
Habilita (casilla marcada) o deshabilita el control en la herramienta para evitar que arruine la superficie de base
declarada en el campo de datos Superficies pavimento.
Superficies pavimento
FSR
Distancia aplicada para alejar la herramienta de la superficie de base declarada en el campo de datos Superficies
pavimento.
02/02/2016
1108
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Datos adicionales elaboración
• Parámetros para superficies analíticas
• Parámetros para superficies en bruto
• Parámetros para elaboración de swarfing
• Límites de elaboración
• Elaboración con disco
• Datos adicionales elaboración
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1109
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
1110
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
450. Ventana
Método de corte
CUTM
A. Una dirección
B. Zig Zag
C. Espiral
02/02/2016
1111
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
Una dirección
Elaboración para líneas paralelas: cada una de las pasadas está separada de la siguiente y la herramienta
se eleva.
• Ver la referencia A, figura 451.
Zig Zag
Elaboración continua para líneas paralelas; todas las pasadas están unidas.
• Ver la referencia B, figura 451.
Espiral
Elaboración en espiral; las pasadas son concéntricas.
• Ver la referencia C, figura 451.
Orden de corte
CUTO
A. Estándar
B. Desde el centro hacia el exterior
C. Desde el exterior hacia el centro
Estándar
Elaboración normal.
• Ver la referencia A, figura 452.
02/02/2016
1112
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
Invertir toolpath
FSO
Habilita (casilla marcada) o deshabilita el cambio de dirección del recorrido de elaboración (figura 453).
453. Invertir toolpath
Precisión
CTOL
Tolerancia para definir la precisión de la elaboración en las superficies curvas, para poder calcular las
trayectorias de la herramienta.
El valor que debe ingresarse respecta la altura que debe tener la cuerda para que el arco resulte más o menos
preciso. Un valor inferior a 0,05 genera arcos más precisos; el cálculo será más lento. Un valor mayor a 0,05
genera arcos menos precisos; el cálculo será más rápido.
454. Precisión
02/02/2016
1113
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
Habilita (casilla marcada) o deshabilita la elaboración de la parte sin elaborar alrededor de la geometría
seleccionada. Este dato es válido solo para elaborar superficies.
Método de corte
CUTM
Para la descripción, véase Parámetros para superficies analíticas campo de datos Método de corte.
Precisión
CTOL
Para la descripción, véase Parámetros para superficies analíticas campo de datos Precisión.
Para la descripción, véase Parámetros para superficies analíticas campo de datos Usar el perfil de la pieza en
bruto.
Precisión
CTOL
Para la descripción, véase Parámetros para superficies analíticas campo de datos Precisión.
Tolerancia angular
ATOL
Máxima angulación permitida entre dos puntos consecutivos del recorrido de la herramienta.
02/02/2016
1114
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
Límites de elaboración
Límite cónico
COL
Intervalo A (figura 456) dentro del cual la herramienta puede efectuar la inclinación, que se determina
configurando los siguientes campos de datos: Límite cónico inferior; Límite cónico superior.
02/02/2016
1115
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
A. Límite cónico
B. Límite cónico inferior
C. Límite cónico superior
Diámetro dimensiones
DIA
Diámetro del mandril de pinza de la herramienta (o cono portaherramientas) para calcular las dimensiones de la
misma.
Altura dimensiones
H
Altura del mandril de pinza de la herramienta (o cono portaherramientas) para calcular las dimensiones de la
misma
Espatulado
SPAT
Habilita (casilla marcada) o deshabilita la rotación de la herramienta para poder elaborar la superficie como si se
utilizara una espátula. En ese caso, la rotación es de 90° con respecto a la posición normal de la herramienta.
02/02/2016
1116
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
457. Espatulado
Posición de la campana
SHP
Posición de la caja de aspiración durante la elaboración. Este dato es válido solo en las máquinas provistas del
correspondiente dispositivo que permite regular la posición de las cajas de aspiración.
Ingresar un valor entre 1 y 6. El valor 0 activa el posicionamiento automático de las cajas de aspiración que se
gestiona en función a los datos de elaboración establecidos.
Si el valor introducido no fuese compatible con las implementaciones definidas en la elaboración, las cajas de
aspiración se posicionarían, de todas maneras, a una cota límite obtenida automáticamente en función a los
datos implementados.
Optimizable
OPT
02/02/2016
1117
Capítulo - Acabado de 5 ejes - Ficha Avanzadas
02/02/2016
1118
Capítulo - Extensión / Proyección -
Extensión / Proyección
Descripción de la elaboración
Permite extender o proyectar una elaboración en una superficie; en ese caso la elaboración seguirá la superficie
sobre la cual ha sido extendida o proyectada.
Para poder aplicar la proyección/extensión1 se necesitan una elaboración A y una superficie B (figura 458).
458. Ejemplo:
1 Indica el tipo de fichero, es decir de aplicación, al cual está asociado, formado por tres o cuatro caracteres
precedidos por un punto. Por ejemplo, la extensión .txt indica un fichero de solo texto que se puede leer con cualquier
Editor de texto.
02/02/2016
1119
Capítulo - Extensión / Proyección - Secciones de la ficha principal
Modalidad
CBO
Permite seleccionar un método de elaboración.
Proyección
Activa la proyección de la elaboración en la superficie.
Recubrimiento
Activa la extensión de la elaboración en la superficie.
Recorrido a proyectar
WORK
Muestra la lista de las elaboraciones creadas para seleccionar la elaboración para proyectar o para extender en
base al tipo seleccionado en el campo1 de datos Modalidad.
Superficie de referencia
SURF
Muestra la lista de las superficies creadas para poder seleccionar la superficie sobre la cual proyectar o extender
la elaboración, en base al tipo seleccionado en el campo de datos Modalidad.
Precisión
PR
Tolerancia para definir la precisión de la elaboración en las superficies curvas, para poder calcular las
trayectorias de la herramienta.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1120
Capítulo - Extensión / Proyección - Secciones de la ficha principal
El valor que debe ingresarse respecta la altura que debe tener la cuerda para que el arco resulte más o menos
preciso. Un valor inferior a 0,05 genera arcos más precisos; el cálculo será más lento. Un valor mayor a 0,05
genera arcos menos precisos; el cálculo será más rápido.
459.
Offset en Z
OFFSET
Solo para modalidad Proyección. Distancia en Z del punto inicial de la elaboración seleccionada en el campo de
datos Recorrido a proyectar para aumentar la profundidad de la elaboración.
Formato de output
AXESN
5 Ejes
La elaboración final se efectúa con el grupo de fresado de 5 ejes.
3 Ejes
La elaboración final se efectúa con el grupo de fresado de 3 ejes.
Punto de conexión
Permite activar el cursor1 para insertar en el diseño el punto desde el cual se debe partir para extender la
elaboración seleccionada en el campo de datos Modalidad.
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
1121
Capítulo - Extensión / Proyección - Secciones de la ficha principal
Hacer clic1 en el pulsador2 adyacente, posicionar el cursor en la gráfica y hacer clic3 en la superficie para
determinar el punto de conexión.
Punto de conexión en X
START_X
Punto de conexión en Y
START_Y
Punto de conexión en Z
START_Z
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1122
Capítulo - Extensión / Proyección - Ficha Avanzadas
Ficha Avanzadas
Lista de secciones
• Propiedades
• Parámetros avanzados
• Datos adicionales elaboración
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
5 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
1123
Capítulo - Extensión / Proyección - Ficha Avanzadas
Por ejemplo, ingresando la fórmula LPX>2000, si la longitud x de la pieza es mayor que 2000 mm, la elaboración
se visualiza y, por lo tanto, se ejecuta.
Layer
LAY
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza el mando de dibujo
específico de las elaboraciones.
Parámetros avanzados
02/02/2016
1124
Capítulo - Extensión / Proyección - Ficha Avanzadas
Posición de la campana
SHP
Posición de la caja de aspiración durante la elaboración. Este dato es válido solo en las máquinas provistas del
correspondiente dispositivo que permite regular la posición de las cajas de aspiración.
Ingresar un valor entre 1 y 6. El valor 0 activa el posicionamiento automático de las cajas de aspiración que se
gestiona en función a los datos de elaboración establecidos.
Si el valor introducido no fuese compatible con las implementaciones definidas en la elaboración, las cajas de
aspiración se posicionarían, de todas maneras, a una cota límite obtenida automáticamente en función a los
datos implementados.
Optimizable
OPT
02/02/2016
1125
Capítulo - Entrada- Salida datos comunes a varias elaboraciones -
Entrada
En este sección, es posible definir un tipo de entrada de la herramienta en la pieza para elaborar.
Los campos se configuran automáticamente, utilizando valores predefinidos, después de seleccionar una
herramienta. Estos campos pueden variar de acuerdo con el tipo de herramienta seleccionado y del tipo de
elaboración.
Tipo
Movimiento realizado por la herramienta para entrar en la pieza para elaborar.
Seleccionar el tipo de entrada deseada.
Ninguno
La herramienta desciende perpendicularmente y alcanza directamente el punto de inicio de la elaboración.
02/02/2016
1126
Capítulo - Entrada- Salida datos comunes a varias elaboraciones -
461. Ninguno
Línea
La herramienta desciende recorriendo una línea perpendicular a la cara, entra en la pieza, alcanza el punto
de inicio de la elaboración realizando un recorrido corto lineal para corregir su posición.
462. Línea
Arco
La herramienta desciende recorriendo una línea perpendicular a la cara, entra en la pieza, alcanza el punto
de inicio de la elaboración realizando un recorrido corto en forma de arco para corregir su posición.
02/02/2016
1127
Capítulo - Entrada- Salida datos comunes a varias elaboraciones -
463. Arco
Línea - arco 3D
La herramienta desciende recorriendo una línea inclinada, entra en la pieza, alcanza el punto de inicio de la
elaboración realizando un recorrido corto en forma de arco para corregir su posición.
465. Línea - arco 3D
02/02/2016
1128
Capítulo - Entrada- Salida datos comunes a varias elaboraciones -
Hélice
La herramienta genera en el aire una línea paralela a la cara a lo largo de la cual efectúa la corrección;
desciende efectuando un recorrido helicoidal y entra en la pieza alcanzando directamente el punto de inicio
de la elaboración.
466. Hélice
Línea 3D
La herramienta genera en el aire una línea paralela a la cara a lo largo de la cual efectúa la corrección;
desciende recorriendo una línea inclinada y entra en la pieza alcanzando directamente el punto de inicio de
la elaboración.
467. Línea 3D
Arco 3D
La herramienta genera en el aire una línea paralela a la cara a lo largo de la cual efectúa la corrección;
desciende efectuando un recorrido en forma de arco y entra en la pieza alcanzando directamente el punto
de inicio de la elaboración.
02/02/2016
1129
Capítulo - Entrada- Salida datos comunes a varias elaboraciones -
468. Arco 3D
Línea correcta
La herramienta genera en el aire una línea paralela a la cara a lo largo de la cual efectúa la corrección;
desciende recorriendo una línea perpendicular al plano y entra en la pieza alcanzando directamente el punto
de inicio de la elaboración.
469. Línea correcta
Seguir perfil 3D
La herramienta desciende recorriendo una línea inclinada y entra en la pieza alcanzando directamente el
punto de inicio de la elaboración. El uso de este tipo de entrada se permite solamente en los perfiles
cerrados.
470. Seguir perfil 3D
02/02/2016
1130
Capítulo - Entrada- Salida datos comunes a varias elaboraciones -
Prolongación elemento
Permite anticipar la entrada de la herramienta en la pieza. La herramienta desciende recorriendo una línea
perpendicular a la cara. Entra en la pieza en el punto establecido en este campo1 y alcanza el punto de
inicio de la elaboración corrigiendo su posición. Indicar la distancia en el campo de datos Longitud tramo.
471. Prolongación elemento
Prolongación ente 3D
Permite anticipar la entrada de la herramienta en forma de disco en la pieza.
La herramienta desciende recorriendo una línea perpendicular a la cara. Entra en la pieza en el punto
establecido en este campo y alcanza el punto de inicio de la elaboración corrigiendo su posición. Indicar la
distancia en el campo de datos Longitud tramo.
Ángulo
Ángulo de entrada de la herramienta. El tipo de ángulo para ingresar varía según el tipo de entrada seleccionada
anteriormente.
472. Ángulo
Para la entrada de tipo Línea - arco 3D, se debe considerar el ángulo de apertura del arco.
Para la entrada de tipo Hélice se debe considerar la amplitud angular de la hélice.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1131
Capítulo - Entrada- Salida datos comunes a varias elaboraciones -
Longitud tramo
Longitud lineal del segmento para anticipar la entrada de la herramienta en la pieza a los fines de corregir su
posición.
Radio
Valor en milímetros para modificar el radio de las entradas en forma de arco.
Radio porcentual
Porcentaje para modificar el radio de las entradas.
Inserción tabbing
Habilita (casilla marcada1) o deshabilita la traslación lineal de la herramienta en la fase de entrada en la pieza, a
los fines de realizar un pequeño desnivel. Esta traslación se calcula en la profundidad de la elaboración
programada.
La casilla marcada muestra los siguientes campos de datos: Longitud de tabbing; Cota de tabbing; Separación.
• Ver figura 473.
473. Inserción tabbing
02/02/2016
1132
Capítulo - Entrada- Salida datos comunes a varias elaboraciones -
Longitud de tabbing
Longitud lineal del segmento para trasladar la herramienta.
• Ver la ref. C, figura 473.
Cota de tabbing
Cota en milímetros para establecer el punto de inicio de la traslación, que puede calcularse partiendo de la Z del
punto de inicio del fresado.
• Ver la ref. B y P, figura 473.
Separación
Distancia en milímetros desde el punto de entrada de la elaboración para trasladar la herramienta de manera que
realice un descenso levemente inclinado.
• Ver figura 473.
Este dato se puede utilizar solo con la entrada tipo:
• Línea 3D
• Arco 3D
Salida
En esta sección se puede definir un tipo de salida de la herramienta desde la pieza elaborada.
Los campos se configuran automáticamente, utilizando valores predefinidos, después de seleccionar una
herramienta. Estos campos pueden variar de acuerdo con el tipo de herramienta seleccionado y del tipo de
elaboración.
Tipo
Movimiento realizado por la herramienta para salir de la pieza elaborada.
Seleccionar el tipo de salida deseada.
Igual a la entrada
Utiliza la misma opción configurada en el campo de datos Tipo.
Ninguno
La herramienta sale de la pieza directamente en el punto del final de la elaboración, efectuando un ascenso
perpendicular a la cara.
02/02/2016
1133
Capítulo - Entrada- Salida datos comunes a varias elaboraciones -
474. Ninguno
Línea
La herramienta sale de la pieza efectuando un breve recorrido lineal, a lo largo del cual corrige su posición, y
una subida perpendicular a la cara.
475. Línea
Arco
La herramienta sale de la pieza efectuando un breve recorrido en forma de arco, a lo largo del cual corrige su
posición, y un ascenso perpendicular a la cara.
476. Arco
02/02/2016
1134
Capítulo - Entrada- Salida datos comunes a varias elaboraciones -
Línea - arco 3D
La herramienta sale formando un breve recorrido en forma de arco, a lo largo del cual corrige su posición, y
sube recorriendo una línea inclinada.
478. Línea - arco 3D
Hélice
La herramienta sale de la pieza realizando un recorrido helicoidal y recorre en el aire una línea paralela a la
cara, para corregir su posición.
02/02/2016
1135
Capítulo - Entrada- Salida datos comunes a varias elaboraciones -
479. Hélice
Línea 3D
La herramienta sale de la pieza realizando un ascenso inclinado y recorre en el aire una línea paralela a la
cara, para corregir su posición.
480. Línea 3D
Arco 3D
La herramienta sale de la pieza realizando un ascenso en forma de arco y recorre en el aire una línea
paralela a la cara, para corregir su posición.
481. Arco 3D
02/02/2016
1136
Capítulo - Entrada- Salida datos comunes a varias elaboraciones -
Línea correcta
La herramienta sale de la pieza realizando un ascenso perpendicular a la cara y recorre en el aire una línea
paralela a la cara, para corregir su posición.
482. Línea correcta
Seguir perfil 3D
La herramienta sale de la pieza directamente en el punto de fin de la elaboración y sube recorriendo una
línea inclinada. El uso de este tipo de salida se permite solamente en los perfiles cerrados.
483. Seguir perfil 3D
Prolongación elemento
Permite postergar la salida de la herramienta desde la pieza. La herramienta sale de la pieza efectuando un
breve recorrido lineal, a lo largo del cual corrige su posición, y una subida perpendicular a la cara. Indicar la
longitud del recorrido lineal en el campo de datos Longitud tramo.
02/02/2016
1137
Capítulo - Entrada- Salida datos comunes a varias elaboraciones -
Prolongación ente 3D
Permite postergar la salida de la herramienta en forma de disco desde la pieza.
La herramienta sale de la pieza efectuando un breve recorrido lineal, a lo largo del cual corrige su posición, y
una subida perpendicular a la cara. Indicar la longitud del recorrido lineal en el campo de datos Longitud
tramo.
Ángulo
Ángulo de salida de la herramienta desde la pieza. El tipo de ángulo para ingresar varía según el tipo de salida
seleccionada anteriormente.
Longitud tramo
Longitud lineal del segmento para postergar la salida de la herramienta en la pieza a los fines de corregir su
posición.
Radio
Valor en milímetros para modificar el radio de las salidas en forma de arco.
Radio porcentual
Porcentaje para modificar el radio de las salidas.
Inserción tabbing
Habilita (casilla marcada) o deshabilita la traslación lineal de la herramienta dentro de la trayectoria de salida
desde la pieza, a los fines de realizar un pequeño desnivel. Esta traslación se calcula en la profundidad de la
elaboración programada.
La casilla marcada muestra los siguientes campos de datos: Longitud de tabbing; Cota de tabbing; Separación.
• Ver figura 485.
02/02/2016
1138
Capítulo - Entrada- Salida datos comunes a varias elaboraciones -
Longitud de tabbing
Longitud lineal del segmento para trasladar la herramienta en la salida.
• Ver la ref. C, figura 485.
Cota de tabbing
Cota en milímetros para establecer el punto final de la traslación, que puede calcularse partiendo de la Z del
punto final del fresado.
• Ver la ref. B y P, figura 485.
Separación
Distancia en milímetros desde el punto de salida de la elaboración para trasladar la herramienta de manera que
efectúe un ascenso levemente inclinado.
• Ver figura 485.
Este dato se puede utilizar solo con la salida tipo:
• Línea 3D
• Arco 3D
02/02/2016
1139
Capítulo - Secuencia -
Secuencia
Temas relacionados
• Catalogación Secuencias
• Instrumentos de las secuencias de elaboración
02/02/2016
1140
Capítulo - Secuencia - Ficha Secuencia para aplicar
Filtro descripción
Permite filtrar la búsqueda en función del comentario.
Seleccionar el comentario en el menú desplegable.
Habilita o deshabilita la visualización de las secuencias aplicables a la pieza activa, en función de las
configuraciones definidas en el campo2 de datos Filtro espesor de la pieza.
La casilla marcada3 oculta en la lista que se encuentra debajo las secuencias no aplicables.
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1141
Capítulo - Secuencia - Campos de datos de la secuencia
Lista de fichas
Secuencia
La descripción de los campos de datos presentes en la sección Datos geométricos está relacionada con el tipo
de elaboración; ver: Las elaboraciones.
Avanzadas
Para la descripción detallada, consultar la sección Propiedades de las distintas elaboraciones.
Elaboraciones
La descripción de los campos de datos está relacionada con el tipo de elaboración ingresada en la secuencia;
ver: Las elaboraciones.
02/02/2016
1142
Capítulo - Macro -
Macro
NOTA:
Los campos de datos que se indican a continuación son visibles solo si han sido definidos
dentro de la misma macro.
Temas relacionados
• Ficha datos de identificación macro
• Mandos de gestión de las macros
• Catalogación Macro
Procedimientos asociados
• Aplicación de las macros
02/02/2016
1143
Capítulo - Macro - Descripción de la ficha macro
Los campos de datos presentes en esta ficha son los definidos en la macro, creada en el
entorno Herramientas. Véase Datos ficha macro.
Datos geométricos
Seleccionar aristas
Permite seleccionar la cara de la pieza relacionada con la macro y la arista de referencia.
Hacer clic1 en el gráfico para seleccionar la cara y la arista correspondiente.
NOTA:
Esta sección solo aparece si se marca la casilla Habilitar selector de aristas de la macro
creada en el entorno Herramientas.
486.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1144
Capítulo - Macro - Descripción de la ficha Avanzadas
Los campos de datos indicados a continuación son visibles solo si han sido habilitados en la
ficha Funciones especiales de la macro del entorno Herramientas. Véase Datos ficha
macro.
Lista de secciones
• Desplazamiento
• Rotación
• Punto de rotación
• Reflejar
Desplazamiento
X
Cota en x del punto de desplazamiento a partir del punto inicial de la geometría contenida en la macro.
Y
Cota en y del punto de desplazamiento a partir del punto inicial de la geometría contenida en la macro.
Z
Cota en z del punto de desplazamiento a partir del punto inicial de la geometría contenida en la macro.
Rotación
Ángulo de rotación
Ángulo de rotación de la macro a partir del centro de rotación.
02/02/2016
1145
Capítulo - Macro - Descripción de la ficha Avanzadas
Punto de rotación
X
Coordenada x del centro de rotación de la macro.
Y
Coordenada y del centro de rotación de la macro.
Z
Coordenada z del centro de rotación de la macro.
487. Rotación de la macro
A. Ángulo de rotación
B. Punto de rotación
Reflejar
Inversión de un objeto alrededor de su eje horizontal o vertical.
Reflejar en X
Permite reflejar horizontalmente la macro. En ese caso la macro invertida será especular en X a la de partida.
02/02/2016
1146
Capítulo - Macro - Descripción de la ficha Avanzadas
A. Macro normal
B. Macro invertida en horizontal
Reflejar en Y
Permite reflejar verticalmente la macro. En ese caso la macro invertida será especular en Y a la de partida.
489. Reflexión de la macro
A. Macro normal
B. Macro invertida en vertical
02/02/2016
1147
Funciones del programación
• Pausa
• Línea ISO
• Morsa
• Deshabilitar aparcamiento
• Mover pieza
• Vacío
• Traslación soporte móvil para pieza
• Traslación carro
• Soporte de barra
• Inicio grupo - Fin grupo
02/02/2016
1148
Capítulo - Pausa -
Pausa
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1149
Capítulo - Pausa - Datos principales
Datos principales
Habilitar traslación
TYP
Habilita (casilla marcada1) o deshabilita la traslación de la pieza sobre otro origen del plano de trabajo.
Con traslación
Suspende la elaboración para desplazar la pieza a otra área de trabajo (traslación de la pieza). Este mando2
habilita el desbloqueo automático de la pieza desde el plano de trabajo y el desplazamiento de la unidad
operadora3 a la cota de aparcamiento.
Definir los siguientes campos datos:
• Identificación del origen
• Rotación
• Girar
Sin traslación
Suspende momentáneamente la elaboración. Si se desea desbloquear la pieza del plano de trabajo para
girarla, sin que haya traslación. Definir los siguientes campos datos:
• Desbloqueo
• Evita paso de suspensión
El campo4 se habilita seleccionando la opción Con traslación del campo de datos Habilitar traslación.
Número del origen al cual se desea desplazar la pieza. Si el origen implementado es el mismo definido en el
programa, el sistema genera solo una suspensión sin traslación.
Rotación
RT
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 Conjunto de órganos: grupos operadores y dispositivos.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1150
Capítulo - Pausa - Datos principales
Girar
MR
Tipo de giro.
• Con la opción Con traslacióndel campo de datos Habilitar traslación:
X
Voltea la pieza girándola alrededor del eje X (figura 491).
491. Ejemplo de giro en X
Y
Voltea la pieza girándola alrededor del eje Y (figura 492).
02/02/2016
1151
Capítulo - Pausa - Datos principales
XY
Voltea la pieza girándola alrededor de los dos ejes X e Y (figura 493).
493. Ejemplo de giro en XY
X
Voltea la pieza girándola alrededor del eje X (figura 491). De este modo, invierten su posición las siguientes
caras: 0 y 5; 2 y 4.
Y
Voltea la pieza girándola alrededor del eje Y (figura 492). De este modo, invierten su posición las siguientes
caras: 0 y 5; 1 y 3.
XY
Voltea la pieza girándola alrededor de los dos ejes X e Y (figura 493). De este modo, todas las caras
02/02/2016
1152
Capítulo - Pausa - Datos principales
invierten su posición.
Desbloqueo
UK
El campo se habilita seleccionando la opción Sin traslación del campo de datos Habilitar traslación.
Permite activar el desbloqueo de la pieza para poder girarla o voltearla .
Definir los siguientes campos datos:
• Rotación
• Girar
El campo se habilita seleccionando la opción Sin traslación del campo de datos Habilitar traslación y
deshabilitando la casilla Desbloqueo.
Deshabilita (casilla marcada) o habilita la suspensión del programa entre una elaboración y la siguiente. En ese
caso, es posible girar o voltear la pieza.
Definir los siguientes campos datos:
• Rotación
• Girar
02/02/2016
1153
Capítulo - Pausa - Ficha Avanzadas
Ficha Avanzadas
Nombre
NMC
Nombre de la función.
El texto ingresado en este campo permite dar un nuevo nombre a la cadena de texto de la función, aquella cerca
del icono1 del instrumento seleccionado, para distinguirla de las otras presentes en la lista de árbol2 Geometrías
y elaboraciones. Dejando el campo vacío, el sistema ingresa automáticamente el texto de default3.
Ejecutar elaboración
EXE
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza la función específica.
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
3 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1154
Capítulo - Línea ISO -
Línea ISO
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1155
Capítulo - Línea ISO - Ficha Avanzadas
Ficha Avanzadas
Nombre
NMC
Nombre de la función.
El texto ingresado en este campo permite dar un nuevo nombre a la cadena de texto de la función, aquella cerca
del icono1 del instrumento seleccionado, para distinguirla de las otras presentes en la lista de árbol2 Geometrías
y elaboraciones. Dejando el campo vacío, el sistema ingresa automáticamente el texto de default3.
Ejecutar elaboración
EXE
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza la función específica.
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
3 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1156
Capítulo - Línea ISO - instrucciones admitidas
instrucciones admitidas
• Comentarios = se reconocen por el punto y coma, por ej. “;fresado”.
• Saltos de línea = “JM “ o “JP”.
• Instrucciones de fin de programa = “%%”.
• Etiquetas = se reconocen por los dos puntos, por ej. “:<etiqueta>”.
02/02/2016
1157
Capítulo - Morsa -
Morsa
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1158
Capítulo - Morsa - Datos principales
Datos principales
Nombre
NAME
Índice de la prensa Uniclamp para habilitar e índice del soporte móvil en el cual se encuentra la prensa, para
colocar entre comillas (por ej.: “1.2”: es decir, prensa número 2 del primer soporte móvil).
Valor
VALUE
Desactivar
Bloqueo deshabilitado.
Activo
Bloqueo habilitado.
02/02/2016
1159
Capítulo - Morsa - Ficha Avanzadas
Ficha Avanzadas
Nombre
NMC
Nombre de la función.
El texto ingresado en este campo1 permite dar un nuevo nombre a la cadena de texto de la función, aquella cerca
del icono2 del instrumento seleccionado, para distinguirla de las otras presentes en la lista de árbol3 Geometrías
y elaboraciones. Dejando el campo vacío, el sistema ingresa automáticamente el texto de default4.
Ejecutar elaboración
EXE
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza la función específica.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1160
Capítulo - Deshabilitar aparcamiento -
Deshabilitar aparcamiento
Notas de uso
La instrucción activa permite colocar el agregado en la posición de aparcamiento, en caso de que se haya
programado la elaboración en distintos lados de la pieza o de cambio de herramienta automático.
Por ejemplo, supongamos que se hayan programado dos elaboraciones, una en el lado 1 y otra en el lado 2 de la
pieza, en este caso, el agregado ejecuta la elaboración en el primer lado, se coloca en la posición de
aparcamiento y, luego, ejecuta la elaboración en el segundo lado.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1161
Capítulo - Deshabilitar aparcamiento - Datos principales
Datos principales
Deshab. o habil. aparcamiento
ABL
Habilita o deshabilita el aparcamiento del agregado cuando se realizan elaboraciones en las caras laterales.
estacionamiento habilitado.
Función habilitada.
estacionamiento deshabilitado.
Función deshabilitada.
02/02/2016
1162
Capítulo - Deshabilitar aparcamiento - Ficha Avanzadas
Ficha Avanzadas
Nombre
NMC
Nombre de la función.
El texto ingresado en este campo1 permite dar un nuevo nombre a la cadena de texto de la función, aquella cerca
del icono2 del instrumento seleccionado, para distinguirla de las otras presentes en la lista de árbol3 Geometrías
y elaboraciones. Dejando el campo vacío, el sistema ingresa automáticamente el texto de default4.
Ejecutar elaboración
EXE
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza la función específica.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1163
Capítulo - Mover pieza -
Mover pieza
Esta instrucción permite trasladar temporalmente el origen del programa, desplazando la pieza para definir un
nuevo offset. No genera un resultado visible en la interfaz software, dado que se refiere a un desplazamiento de
la pieza con el consiguiente desplazamiento de las elaboraciones asociadas.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1164
Capítulo - Mover pieza - Datos principales
Datos principales
El punto de partida para calcular el desplazamiento de la pieza es la arista de referencia.
494. Ejemplo
X
X
Y
Y
Rebaje
Z
02/02/2016
1165
Capítulo - Mover pieza - Ficha Avanzadas
Ficha Avanzadas
Nombre
NMC
Nombre de la función.
El texto ingresado en este campo1 permite dar un nuevo nombre a la cadena de texto de la función, aquella cerca
del icono2 del instrumento seleccionado, para distinguirla de las otras presentes en la lista de árbol3 Geometrías
y elaboraciones. Dejando el campo vacío, el sistema ingresa automáticamente el texto de default4.
Ejecutar elaboración
EXE
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza la función específica.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1166
Capítulo - Vacío -
Vacío
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1167
Capítulo - Vacío - Datos principales
Datos principales
Nombre
NAME
Índice de la ventosa perfilable para habilitar e índice del soporte móvil en el cual se encuentra la ventosa, que
debe colocarse entre comillas (por ej.: “1.2”: es decir ventosa número 2 del primer soporte móvil).
Valor
VALUE
Desactivar
Vacío deshabilitado.
Activo
Vacío habilitado.
02/02/2016
1168
Capítulo - Vacío - Ficha Avanzadas
Ficha Avanzadas
Nombre
NMC
Nombre de la función.
El texto ingresado en este campo1 permite dar un nuevo nombre a la cadena de texto de la función, aquella cerca
del icono2 del instrumento seleccionado, para distinguirla de las otras presentes en la lista de árbol3 Geometrías
y elaboraciones. Dejando el campo vacío, el sistema ingresa automáticamente el texto de default4.
Ejecutar elaboración
EXE
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza la función específica.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1169
Capítulo - Traslación soporte móvil para pieza -
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1170
Capítulo - Traslación soporte móvil para pieza - Datos principales
Datos principales
Nombre
Name
Índice del soporte móvil para posicionar, que debe colocarse entre comillas, relacionado con el origen de
referencia.
En este caso el soporte con índice 1 es siempre el que está cerca del origen de referencia.
Por ej. si el origen de referencia es el número 4, en un plano de trabajo compuesto por 4 soportes móviles, el
cuarto soporte móvil tendrá como índice el número 1.
Incrementa posición
INCPOS
True
Valor de incremento.
False
Coordenada de posicionamiento.
Posición
POS
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1171
Capítulo - Traslación soporte móvil para pieza - Datos principales
495. Ejemplo
A. Valor 100 mm
B. Coordenada a 250 mm se refiere a la arista 1 de la pieza.
Referencia carro
REF
Izquierdo
Lado del carro orientado hacia las aristas 1 y 2 de la pieza (ref. C, figura 496).
Central
Centro del carro (ref. D, figura 496).
Derecho
Lado del carro orientado hacia las aristas 3 y 4 de la pieza (ref. E, figura 496).
02/02/2016
1172
Capítulo - Traslación soporte móvil para pieza - Ficha Avanzadas
Ficha Avanzadas
Nombre
NMC
Nombre de la función.
El texto ingresado en este campo permite dar un nuevo nombre a la cadena de texto de la función, aquella cerca
del icono1 del instrumento seleccionado, para distinguirla de las otras presentes en la lista de árbol2 Geometrías
y elaboraciones. Dejando el campo vacío, el sistema ingresa automáticamente el texto de default3.
Ejecutar elaboración
EXE
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza la función específica.
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
3 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1173
Capítulo - Traslación carro -
Traslación carro
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1174
Capítulo - Traslación carro - Datos principales
Datos principales
Nombre
NAME
Índice del carro para posicionar, que debe colocarse entre comillas, relacionado con el origen de referencia. En
este caso el carro con índice 1 es siempre el que está cerca del origen de referencia.
Incrementa posición
INCPOS
True
Valor de incremento.
False
Coordenada de posicionamiento.
Posición
POS
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1175
Capítulo - Traslación carro - Datos principales
497. Ejemplo
Referencia carro
REF
A. Origen 1
B. Lado superior
C. Lado central
D. Lado inferior
Superior
Lado del carro orientado hacia las aristas 1 y 4 de la pieza (ref. B, figura 498).
Central
Centro del carro (ref. C, figura 498).
Inferior
02/02/2016
1176
Capítulo - Traslación carro - Datos principales
Lado del carro orientado hacia las aristas 2 y 3 de la pieza (ref. D, figura 498).
02/02/2016
1177
Capítulo - Traslación carro - Ficha Avanzadas
Ficha Avanzadas
Nombre
NMC
Nombre de la función.
El texto ingresado en este campo permite dar un nuevo nombre a la cadena de texto de la función, aquella cerca
del icono1 del instrumento seleccionado, para distinguirla de las otras presentes en la lista de árbol2 Geometrías
y elaboraciones. Dejando el campo vacío, el sistema ingresa automáticamente el texto de default3.
Ejecutar elaboración
EXE
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza la función específica.
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
3 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1178
Capítulo - Soporte de barra -
Soporte de barra
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1179
Capítulo - Soporte de barra - Datos principales
Datos principales
Nombre
NAME
Índice del soporte móvil donde se encuentra el soporte de barra que se debe mover. El índice se debe ingresar
entre comillas.
Valor
VALUE
Desactivar
Posición alta (soportes elevados).
Activo
Posición baja (soportes bajos).
02/02/2016
1180
Capítulo - Soporte de barra - Ficha Avanzadas
Ficha Avanzadas
Nombre
NMC
Nombre de la función.
El texto ingresado en este campo1 permite dar un nuevo nombre a la cadena de texto de la función, aquella cerca
del icono2 del instrumento seleccionado, para distinguirla de las otras presentes en la lista de árbol3 Geometrías
y elaboraciones. Dejando el campo vacío, el sistema ingresa automáticamente el texto de default4.
Ejecutar elaboración
EXE
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza la función específica.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1181
Capítulo - Reposicionamiento de las pinzas -
Procedimientos asociados
• Posicionamiento de las prensas de la máquina EKO
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1182
Capítulo - Reposicionamiento de las pinzas - Datos principales
Datos principales
Cota PXA
PXA
Cota PXB
PXB
02/02/2016
1183
Capítulo - Reposicionamiento de las pinzas - Datos principales
NOTA:
La cota de la prensa PXA tiene que ser siempre mayor que la cota de la prensa PXB, de lo
contrario, se muestra un mensaje de error.
02/02/2016
1184
Capítulo - Reposicionamiento de las pinzas - Ficha Avanzadas
Ficha Avanzadas
Nombre
NMC
Nombre de la función.
El texto ingresado en este campo1 permite dar un nuevo nombre a la cadena de texto de la función, aquella cerca
del icono2 del instrumento seleccionado, para distinguirla de las otras presentes en la lista de árbol3 Geometrías
y elaboraciones. Dejando el campo vacío, el sistema ingresa automáticamente el texto de default4.
Ejecutar elaboración
EXE
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza la función específica.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1185
Capítulo - Inicio grupo - Fin grupo -
La instrucción Inicio Grupo permite establecer el inicio de un grupo de objetos para mover, es decir, indicar los
objetos del plano que se deben mover simultáneamente (por ej.: dos soportes móviles).
NOTA:
Con este tipo de instrucción es posible desplazar simultáneamente solo varios objetos que
cumplen la misma operación, por ejemplo: varias ventosas en fase de bloqueo. No se admite
el movimiento de objetos mixtos (por ej. carros y soportes) o de objetos que cumplen
funciones de distinto tipo.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
1186
Capítulo - Inicio grupo - Fin grupo -
1 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1187
Capítulo - Inicio grupo - Fin grupo - Ficha Avanzadas
Ficha Avanzadas
Nombre
NMC
Nombre de la función.
El texto ingresado en este campo1 permite dar un nuevo nombre a la cadena de texto de la función, aquella cerca
del icono2 del instrumento seleccionado, para distinguirla de las otras presentes en la lista de árbol3 Geometrías
y elaboraciones. Dejando el campo vacío, el sistema ingresa automáticamente el texto de default4.
Ejecutar elaboración
EXE
Guardar Default
Permite guardar los datos configurados como default, para mostrar siempre que se utiliza la función específica.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1188
Las variables
• Variables
• Gestión de las variables
Temas relacionados
• Gestión de las variables
• Parametrizar el programa
02/02/2016
1189
Capítulo - Variables -
Variables
Temas relacionados
• Gestión de las variables
• Parametrizar el programa
02/02/2016
1190
Capítulo - Variables - Referencias introductorias
Referencias introductorias
Por variable se entiende una magnitud o una cantidad que puede asumir valores diferentes.
bSolid distingue dos tipos de variables: Global y Documento.
• Las variables de tipoGlobal son válidas en todos los programas. Cada modificación repercute en todos los
programas en los cuales ha sido aportada; por lo tanto, se recomienda evitar realizar modificaciones en
este tipo de variables.
• Las variables de tipo Documento son válidas sólo en el programa donde han sido creadas.
Las variables son gestionadas (creadas, eliminadas, ordenadas, guardadas, etc.) dentro de la sección
correspondiente. Para visualizarlas, hacer clic1 en el pulsador2 Variables de la barra de estado3.
501. Sección4 de las variables
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 Barra larga ubicada en la parte inferior de la aplicación que muestra la información correspondiente al entorno
activo.
4 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
02/02/2016
1191
Capítulo - Variables - Referencias introductorias
Listado de pulsadores
Descripción
Mandos de la tabla
Siempre
Las elaboraciones se actualizan siempre.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1192
Capítulo - Variables - Referencias introductorias
Nunca
Las elaboraciones no se actualizan. Se actualiza solo la elaboración activa en fase de modificación; es
decir, la elaboración visible en el área datos1.
Documento
Activa (casilla marcada2) o desactiva la visualización de las variables de tipo Documento.
Global
Activa (casilla marcada) o desactiva la visualización de las variables de tipo Global.
Tabla de variables
El rectángulo de color celeste antes del nombre indica que la variable creada ha sido usada en alguna parte. El
rectángulo de color negro antes del nombre indica que la variable creada no ha sido usada en ninguna parte.
502. Tabla
Nombre
Nombre de la variable.
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
1193
Capítulo - Variables - Referencias introductorias
Expresión
Expresión con valores numéricos absolutos, fórmulas, variables, operadores aritméticos (ver Los operadores
aritméticos), etc. Cada variable ingresada en este campo de datos debe haber sido creada antes de la variable
que la contiene.
503. Ejemplo: la variable VARAB que presenta como expresión las variables VARX01 y VARX02, para poder
funcionar, debe haber sido ingresada después de las dos variables presentes en la misma.
Valor
Valor numérico de la expresión ingresada en el campo anterior.
Ámbito
Tipo de variable que define donde aplicarla; es decir, si solo en el documento1 activo, o bien, en la totalidad.
02/02/2016
1194
Capítulo - Variables - Los operadores aritméticos
= Igualdad x = 10
02/02/2016
1195
Capítulo - Variables - Los operadores aritméticos
02/02/2016
1196
Capítulo - Variables - Los operadores aritméticos
PGR Pi
02/02/2016
1197
Capítulo - Variables - Las variables de sistema
02/02/2016
1198
Capítulo - Gestión de las variables -
Temas relacionados
• Variables
• Parametrizar el programa
02/02/2016
1199
Capítulo - Gestión de las variables - Notas para la creación de las variables
02/02/2016
1200
Capítulo - Gestión de las variables - Crear las variables
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
4 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
1201
Capítulo - Gestión de las variables - Eliminar las variables de la tabla
NOTA:
La eliminación de las variables de tipo Global repercute en los programas que las contienen.
Por lo tanto, antes de eliminarlas, siempre se aconseja controlar si existen programas que las
contienen.
02/02/2016
1202
Capítulo - Gestión de las variables - Ordenar las variables en la tabla
o en el pulsador .
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1203
proyectar DXF
• Gestión de los DXF
• Ventana de diálogoDefinición DXF
• Crear DXF tipo Biesse Works DXF
• Crear DXF tipo CNI DXF
02/02/2016
1204
Capítulo - Gestión de los DXF -
Temas relacionados
• Crear DXF tipo Biesse Works DXF
• Crear DXF tipo CNI DXF
02/02/2016
1205
Capítulo - Gestión de los DXF - Estructura de los DXF para importar
bSolid está en condiciones de interpretar solo los ficheros con formato DXF de tipo 2D,
normalmente denominados DXF-2D.
Para que bSolid pueda reconocer los perfiles presentes en los ficheros DXF como elementos tecnológicos y, por
ende, importarlos correctamente, se deben seguir reglas de diseño bien precisas.
El diseño de los ficheros DXF creados con CAD genéricos está relacionado con la creación de los niveles
(layer1) con sintaxis particulares, correspondientes a información tecnológica relacionada con los perfiles
presentes en dicho nivel.
Los layer son los “niveles” presentes en el CAD que permiten separar un diseño de otro y cada layer puede ser
denominado a través de la inserción de llaves y números. La operación a efectuar, por lo tanto, se refiere al
procedimiento para denominar el layer con el fin de poder interpretar correctamente el diseño asociado a éste.
2 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
1206
Capítulo - Gestión de los DXF - Configuración de las reglas para importar los DXF
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
1207
Capítulo - Gestión de los DXF - Import de los ficheros DXF
3. Hacer clic en el pulsador para controlar que todas las geometrías se hayan desplazado
correctamente.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1208
Capítulo - Ventana de diálogoDefinición DXF -
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Tipo de extensión que identifica ficheros de gráficos vectoriales bidimensionales usados por los sistemas de Cad.
02/02/2016
1209
Capítulo - Ventana de diálogoDefinición DXF -
Lista de fichas
• Biesse Works DXF
• CNI DXF
• Parámetros generales
02/02/2016
1210
Capítulo - Ventana de diálogoDefinición DXF - Biesse Works DXF
Parámetros de bloqueo
Agregar columna
Agrega la columna en la tabla con el nombre del parámetro seleccionado en el menú desplegable1 Tipo parámetro
columna.
Agregar línea
Agrega nuevas líneas en la tabla.
Eliminar línea
Borra las líneas seleccionadas en la tabla.
Parámetros layer
Esta sección muestra la tabla con las claves de default2 para usar en los layer3 de los ficheros DXF creados con
cad genéricos para poderlos interpretar correctamente durante la importación.
Por default a cada parámetro de la tabla corresponde una llave.
Estas claves pueden personalizarse y, por ende, están sujetas a modificaciones.
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
2 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1211
Capítulo - Ventana de diálogoDefinición DXF - Biesse Works DXF
Véase también:
• Números de los lados para el parámetro Cara.
Cara genérica WG Clave para indicar la cara genérica, que debe utilizarse para
definir todas las caras.
Véase también:
• Crear y nombrar las caras estándar de la pieza
Véase también:
• Números para el parámetro Trabajo
Velocidad de bajada DES Clave para indicar la velocidad de bajada de la herramienta (en
mm/min, o bien, en pulgadas/min).
02/02/2016
1212
Capítulo - Ventana de diálogoDefinición DXF - Biesse Works DXF
Véase también:
• Números para el parámetro Dirección
Clase herramienta TCL Clave para indicar la clase de herramienta; código come en la
base de datos1.
Véase también:
• Números para el parámetro Clase herramienta
Código de herramienta TCD Clave para indicar el código herramienta; valor alfanumérico2.
Tipo herramienta TTY Clave para indicar el tipo de herramienta; valor numérico.
Véase también:
• Números para el parámetro Tipo herramienta
Altura de la cara HF Clave para indicar la altura de la cara genérica (en mm, o bien,
en pulgadas).
Véase también:
• Crear y denominar las caras genéricas
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Compuesto por números y letras.
02/02/2016
1213
Capítulo - Ventana de diálogoDefinición DXF - Biesse Works DXF
Lista orígenes LO Clave para indicar la lista de los orígenes, valor alfanumérico.
Entrada: %radio herr. IP Clave para indicar el valor en porcentaje para modificar el radio
de entrada de la herramienta.
Véase también:
• Números para los parámetros Entrada: tipo - Salida: tipo
Panel del usuario CP Clave para indicar los parámetros de la pieza personalizados
(parámetros custom).
Salida: %radio herr. OP Clave para indicar el valor en porcentaje para modificar el radio
de salida de la herramienta.
02/02/2016
1214
Capítulo - Ventana de diálogoDefinición DXF - Biesse Works DXF
Véase también:
• Números para los parámetros Entrada: tipo - Salida: tipo
Parámetros generales
Dimensión X de la pieza
Permite definir el valor de default de la dimensión x de la pieza.
Este valor se extrae automáticamente en caso de que no se haya especificado en el layer del DXF importado.
Dimensión Y de la pieza
Permite definir el valor de default de la dimensión y de la pieza.
Este valor se extrae automáticamente en caso de que no se haya especificado en el layer del DXF importado.
Dimensión Z de la pieza
Permite definir el valor de default del espesor de la pieza.
Este valor se extrae automáticamente en caso de que no se haya especificado en el layer del DXF importado.
Segmentar la elipse
Habilita (casilla marcada1) o deshabilita la descomposición de las geometrías de forma elíptica presentes en los
ficheros DXF, fragmentándolas en varios segmentos curvilíneos.
Esta función puede resultar útil cuando el arco de elipse forma parte de un perfil.
La casilla deshabilitada permite importar la elipse como único elemento.
02/02/2016
1215
Capítulo - Ventana de diálogoDefinición DXF - Biesse Works DXF
• La casilla habilitada1 indica que los layer de los DXF se importan siguiendo el orden alfabético.
• La casilla deshabilitada indica que los layer importados no siguen ninguna disposición, sino que mantienen
el orden en el que han sido creados.
Separador de Cadenas
Carácter de default, usado como separador de los valores alfanuméricos para utilizar en la sintaxis de los layer.
02/02/2016
1216
Capítulo - Ventana de diálogoDefinición DXF - CNI DXF
CNI DXF
Parámetros de bloqueo
Agregar línea
Agrega nuevas líneas en la tabla.
Eliminar línea
Borra las líneas seleccionadas en la tabla.
Parámetros layer
Esta sección muestra la tabla con las claves de default para usar en los layer de los ficheros DXF creados con
cad genéricos para poderlos interpretar correctamente durante la importación.
Por default, a cada parámetro de la tabla corresponde una clave.
Estas claves pueden personalizarse y, por ende, están sujetas a modificaciones.
Perforación lado 1 [[[Undefined variable NO_ Clave para indicar las perforaciones
TRADURRE/ChiaviDXF.LATOA]]] horizontales1 en el lado 1.
1 Elaboración con la herramienta posicionada paralelamente al plano de trabajo, en una de las caras laterales de la
pieza.
02/02/2016
1217
Capítulo - Ventana de diálogoDefinición DXF - CNI DXF
Perforación lado 2 [[[Undefined variable NO_ Clave para indicar las perforaciones
TRADURRE/ChiaviDXF.LATOB]]] horizontales en el lado 2.
Perforación lado 3 [[[Undefined variable NO_ Clave para indicar las perforaciones
TRADURRE/ChiaviDXF.LATOC]]] horizontales en el lado 3.
Perforación lado 4 [[[Undefined variable NO_ Clave para indicar las perforaciones
TRADURRE/ChiaviDXF.LATOD]]] horizontales en el lado 4.
Perforación lado 5 [[[Undefined variable NO_ Clave para indicar las perforaciones
TRADURRE/ChiaviDXF.LATOE]]] horizontales en el lado 5.
Perforación Vertical [[[Undefined variable NO_ Clave para indicar las perforaciones
TRADURRE/ChiaviDXF.VERTICA]]] verticales1 en el lado 0.
Perforación angular [[[Undefined variable NO_ Clave para indicar las perforaciones
TRADURRE/ChiaviDXF.FORIA]]] inclinadas.
Parámetros generales
Dimensión X de la pieza
Permite definir el valor de default de la dimensión x de la pieza.
02/02/2016
1218
Capítulo - Ventana de diálogoDefinición DXF - CNI DXF
Este valor se extrae automáticamente en caso de que no se haya especificado en el layer del DXF importado.
Dimensión Y de la pieza
Permite definir el valor de default de la dimensión y de la pieza.
Este valor se extrae automáticamente en caso de que no se haya especificado en el layer del DXF importado.
Dimensión Z de la pieza
Permite definir el valor de default del espesor de la pieza.
Este valor se extrae automáticamente en caso de que no se haya especificado en el layer del DXF importado.
Segmentar la elipse
Habilita (casilla marcada) o deshabilita la descomposición de las geometrías de forma elíptica presentes en los
ficheros DXF, fragmentándolas en varios segmentos curvilíneos.
Esta función puede resultar útil cuando el arco de elipse forma parte de un perfil.
La casilla deshabilitada permite importar la elipse como único elemento.
02/02/2016
1219
Capítulo - Ventana de diálogoDefinición DXF - Parámetros generales
Parámetros generales
Importar siempre como mm
Habilita (casilla marcada) o deshabilita la unidad de medida en milímetros como unidad de default.
El dato indicado en este campo1 es utilizado por el sistema en caso en que el fichero en formato DXF importado
no reporte una unidad específica de medida.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1220
Capítulo - Crear DXF tipo Biesse Works DXF -
02/02/2016
1221
Capítulo - Crear DXF tipo Biesse Works DXF - Reglas de creación
Reglas de creación
La cadena (sintaxis) del layer de los ficheros DXF1 creados con cad genéricos debe estar compuesta por claves
y números:
• Claves
Permiten definir el tipo de geometría y algunos datos tecnológicos, y son personalizados dentro de la
ventana de diálogo2 Definición DXF.
• Para personalizar las claves de los layer, véase Parámetros layer
• Números
Permiten definir los valores geométricos y tecnológicos.
• Véase Números para asociar a las claves de los layer
Respetar las siguientes reglas:
• La sintaxis del layer debe iniciar con la clave TCH.
• La sintaxis del layer puede contener dimensiones lineales, referentes a la profundidad, el espesor, el
diámetro y la altura del lado de la pieza, que pueden estar expresadas en milímetros, o bien, en pulgadas.
Al indicar el valor de estas dimensiones, especificar siempre las cifras decimales. Si expresadas en
milímetros, las cifras decimales deben tener 2 cifras, si expresadas en pulgadas, las cifras decimales
deben tener 4 cifras.
Por ejemplo:
• para una profundidad de 30,5 mm, escribir D3050, donde 50 representa el decimal de 2 cifras;
• para un diámetro de 5 mm, escribir D500, donde 00 representa el decimal de 2 cifras;
• para un diámetro de 2,5 pulgadas, escribir 25000, donde 5000 representa el decimal de 4 cifras.
• La sintaxis del layer puede contener velocidades lineales referentes a la velocidad de trabajo y la velocidad
de bajada, que pueden estar expresadas en mm/min, o bien, en pulgadas/min.
Al indicar el valor de estas dimensiones, si el valor está expresado en mm/min no es necesario especificar
los decimales, en cambio si el valor está expresado en pulgadas/min, es necesario especificar 2 cifras
decimales.
Por ejemplo:
• para especificar una velocidad de avance de la herramienta de 12000 mm/min, escribir F12000;
• para especificar una velocidad de avance de la herramienta de 5000 pulgadas/min, escribir F500000,
donde 00 representan las 2 cifras decimales.
• La sintaxis del layer puede contener las velocidades de rotación que están expresadas en rpm.
• Los valores alfanuméricos deben iniciar y terminar con el carácter separador.
1 Tipo de extensión que identifica ficheros de gráficos vectoriales bidimensionales usados por los sistemas de Cad.
2 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
1222
Capítulo - Crear DXF tipo Biesse Works DXF - Reglas de creación
Por ejemplo: los caracteres MN$MACRO1$ dentro de un layer indican que el parámetro MN tiene valor
MACRO1.
02/02/2016
1223
Capítulo - Crear DXF tipo Biesse Works DXF - Unidad de medida
Unidad de medida
Es posible importar ficheros DXF expresados en las siguientes unidades de medida:
• milímetros
• pulgadas
Si los datos geométricos están expresados en milímetros, la unidad de medida de los datos indicados en los
layer debe estar expresada en mm. En el caso de que los datos geométricos estén expresados en pulgadas, la
unidad de medida de los datos indicados en los layer debe estar expresada en pulgadas.
Las unidades de medida no pueden ser utilizadas simultáneamente.
Según la unidad de medida empleada, es necesario especificar un determinado número de cifras decimales. La
tabla que sigue resume las situaciones posibles.
Milímetros Profundidad 2
Milímetros Espesor 2
Milímetros Diámetro 2
Milímetros Bajada 0
Pulgadas Profundidad 4
Pulgadas Espesor 4
Pulgadas Diámetro 4
02/02/2016
1224
Capítulo - Crear DXF tipo Biesse Works DXF - Unidad de medida
Pulgadas Bajada 2
02/02/2016
1225
Capítulo - Crear DXF tipo Biesse Works DXF - Números para asociar a las claves de los layer
Código Elaboración
1 Fresado
• Para la descripción detallada: Crear los fresados
02/02/2016
1226
Capítulo - Crear DXF tipo Biesse Works DXF - Números para asociar a las claves de los layer
Código Elaboración
2 Perforación
• Para la descripción detallada: Crear las perforaciones estándar; Crear perforaciones
angulares
3 Corte
• Para la descripción detallada: Crear los cortes
8 Pieza
• Para la descripción detallada: Crear la pieza
Código Corrección
0 Ausente (predefinido)
1 Izquierda
2 Derecha
Código Dirección
02/02/2016
1227
Capítulo - Crear DXF tipo Biesse Works DXF - Números para asociar a las claves de los layer
0 Ninguno
1 Arco
2 Línea
5 Hélice
6 Línea - arco 3D
7 Línea correcta
11 Arco 3D
Código Clase
0
Broca para taladrar
1
Fresa
2
Disco de corte1
1 Tipo de herramienta de forma circular, con superficie plana o convexa, utilizada para efectuar cortes o secciones.
02/02/2016
1228
Capítulo - Crear DXF tipo Biesse Works DXF - Números para asociar a las claves de los layer
Código Tipología
0 Normal
1 Lanzar
2 Avellanada
3 NormalG
02/02/2016
1229
Capítulo - Crear DXF tipo Biesse Works DXF - Diseño de los perfiles y sintaxis de los layer
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
1230
Capítulo - Crear DXF tipo Biesse Works DXF - Diseño de los perfiles y sintaxis de los layer
Crear la pieza
La pieza debe estar representada geométricamente por un rectángulo cerrado mediante el uso del mando1 para
generar figuras poligonales cerradas, líneas o polilíneas.
Para la elaboración de la pieza, utilizar uno de los siguientes métodos:
• a través de un rectángulo único, al cual asignar las tres dimensiones (ancho, espesor, altura). Las
dimensiones referentes a la longitud de la pieza en la dirección del eje X e Y se obtienen directamente de la
geometría, mientras que la dimensión referente al espesor debe ser insertada directamente en el interior del
layer asociado al rectángulo.
Si la profundidad no se especifica, se considera el valor cero.
Ejemplo:
Para dibujar una pieza cuyas dimensiones son 1000 x 300 x 30,20 (mm), es necesario asociar a un
rectángulo de 1000 de largo y 300 mm de alto el layer TCHW0B8D3020:
TCH; prefijo identificador del layer BIESSE.
W0; W = llave del parámetro Cara; 0 = número de la cara.
B8; B = llave del parámetro Trabajo; 8 = identifica la pieza.
D3020; D = llave del parámetro Profundidad; 3020 identifica el valor, es decir 30,20 mm (las últimas 2
cifras representan los decimales obligatorios).
506.
• Mediante varios rectángulos, para crear los lados estándar de la pieza, o líneas internas en el lado cero
asociadas a rectángulos, para crear los lados genéricos de la pieza.
A cada lado creado debe asociarse un layer.
Véase también:
• Crear y nombrar las caras estándar de la pieza
• Crear y denominar las caras genéricas.
NOTA:
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
1231
Capítulo - Crear DXF tipo Biesse Works DXF - Diseño de los perfiles y sintaxis de los layer
Se llaman lados estándar los 6 lados de la pieza: el lado superior, inferior, y los lados laterales.
Se llaman lados genéricos los lados creados por el usuario.
Para el reconocimiento de la pieza, introducir siempre en el layer asociado al rectángulo que describe la cara
individual la llave del parámetro Trabajo (ej. B) y el valor 8 (ej. B8).
• Con rectángulos dibujados debajo de la cara cero de la pieza (figura 508). Los segmentos de los rectángulos
que son considerados lados de referencia para definir la superficie y el sentido de la cara de la pieza son los
inferiores (véase arista 2 ref. B figura 508).
508.
02/02/2016
1232
Capítulo - Crear DXF tipo Biesse Works DXF - Diseño de los perfiles y sintaxis de los layer
La clave del parámetro Cara genérica (por ej.: WG) puede utilizarse para definir cualquier cara, mientras que la
clave del parámetro Cara (por ej.: W) debe utilizarse solo para definir las 5 caras estándar de la pieza cuando
están representadas con un rectángulo central y con rectángulos dibujados alrededor del central (figura 507).
La sintaxis para la creación de los layer es diferente según el tipo de creación.
Si la longitud de las caras laterales (ref. 1, 2, 3 y 4) construidas como rectángulos no coincide con la longitud de
los segmentos del rectángulo de la cara 0 (ref. A, B, C y D), se consideran válidas las longitudes de los
segmentos del rectángulo de la cara 0 (figura 509).
509.
Ejemplos:
• Si las caras están dibujadas alrededor de la cara 0 (figura 507), asociar a la cara 1 el layer TCHW1B8:
TCH; prefijo identificador del layer BIESSE.
W1; W = llave del parámetro Cara; 1 = número de la cara.
B8; B = llave del parámetro Trabajo; 8 = identifica la pieza.
• Si las caras están dibujadas debajo de la cara 0 (figura 508), asociar a la cara 1 el layer TCHWG1B8:
TCH; prefijo identificador del layer BIESSE.
WG1; WG = llave del parámetro Cara genérica; 1 = número de la cara.
B8; B = llave del parámetro Trabajo; 8 = identifica la pieza.
02/02/2016
1233
Capítulo - Crear DXF tipo Biesse Works DXF - Diseño de los perfiles y sintaxis de los layer
Ejemplo:
Para crear una cara genérica lineal asociada a una línea dibujada en el interior de la cara 0 de la pieza con una
altura de 30 mm, asociar a la cara el layer TCHWG6B8HF3000:
TCH; prefijo identificador del layer BIESSE.
WG6; Wg = clave del parámetro Cara genérica; 6 = número de la cara (ref. 6 figura 510).
B8; B = llave del parámetro Trabajo; 8 = identifica la pieza (obligatorio).
HF3000; HF = llave del parámetro Altura de la cara; 3000= identifica 30 mm (las 2 últimas cifras
representan los decimales obligatorios).
La superficie del lado de la pieza elaborable está determinada por el sentido con el cual se dibuja el segmento 6
indicado en la figura 510.
510.
Por ende, el sentido del segmento tiene un punto inicial P1 y un punto final P2.
La parte del segmento que identifica la cara elaborable (ref. A y B, figura 511) es la que va desde el punto inicial
P1 al punto final P2 (a la izquierda del segmento a lo largo de la directriz P1-P2). Es posible aplicar al segmento
un forzamiento en uno de sus vértices creando alrededor de éste un círculo, para definirlo como punto de partida.
Esta operación anula la orden con la cual los vértices del segmento han sido dibujados, permitiendo reconocer
siempre la cara laborable.
511. Superficie elaborable de la cara 6 (ref. A y B) identificada por el punto inicial.
512. Forzado del vértice del segmento para establecer el punto de partida P1, es decir, la superficie elaborable de la
cara 6 (ref. C).
02/02/2016
1234
Capítulo - Crear DXF tipo Biesse Works DXF - Diseño de los perfiles y sintaxis de los layer
Cuando se crea un arco para representar una cara genérica curvilínea, cualquiera que sea el sentido de creación,
el sistema lo interpreta como si hubiese sido creado en sentido contrario a las agujas del reloj.
Por este motivo, se aconseja usar siempre el forzamiento, es decir, el círculo para establecer el vértice inicial del
arco (figura 513).
Por ejemplo, supóngase que es necesario crear un arco que va de P1 a P2, figura 513, con sentido horario. En tal
caso, el sistema interpreta P2 como el primer vértice del arco y P1 como el segundo vértice; por lo tanto, para
fijar como parte inicial del arco el vértice P1, es necesario realizar un forzamiento en P1 marcándolo con un
círculo.
513. Forzamiento del vértice del arco para establecer el punto de partida P1
Ejemplo:
Si el segmento (línea o arco) que describe la posición de la cara tiene el layer denominado TCHWG6B8HF3000,
incluso el layer del rectángulo que la representa y en el cual realizar las elaboraciones debe tener la misma
02/02/2016
1235
Capítulo - Crear DXF tipo Biesse Works DXF - Diseño de los perfiles y sintaxis de los layer
sintaxis, que incluye o no los datos con respecto a la altura de la cara (HF3000).
Por lo tanto, se pueden utilizar dos tipos de códigos, el código TCHWG6B8HF3000 o el código TCHWG6B8:
TCH; prefijo identificador del layer BIESSE.
WG6; WG = llave del parámetroCara genérica; 6 = número de la cara.
B8; B = llave del parámetro Trabajo; 8 = identifica la pieza (obligatorio).
HF3000; HF = llave del parámetro Altura de la cara; 3000 = identifica el valor, es decir 30 mm (las 2 últimas
cifras representan los decimales obligatorios).
Ejemplo:
Para crear una perforación con una profundidad de 25,5 mm en la cara 0 de la pieza, asociar al diseño de la
perforación el layer TCHW0B2D2550:
TCH; prefijo identificador del layer BIESSE.
W0; W = llave del parámetro Cara; 0 = número de la cara estándar.
B2; B = llave del parámetro Trabajo; 2 = identifica la perforación.
D2550; D = llave del parámetro Profundidad; 2550 = identifica el valor, es decir 25,50 mm.
02/02/2016
1236
Capítulo - Crear DXF tipo Biesse Works DXF - Diseño de los perfiles y sintaxis de los layer
El diámetro del orificio está dado por el diámetro del círculo, mientras que la profundidad debe especificarse
mediante el layer.
Ejemplo:
Para crear una perforación con una profundidad de 25,5 mm en la cara 3 de la pieza, asociar al diseño de la
perforación el layer TCHW3B2D2550:
TCH; prefijo identificador del layer BIESSE.
W3; W = llave del parámetro Cara; 3 = número de la cara lateral.
B2; B = llave del parámetro Trabajo; 2 = identifica la perforación.
D2550; D = llave del parámetro Profundidad; 2550 = identifica el valor, es decir 25,50 mm.
02/02/2016
1237
Capítulo - Crear DXF tipo Biesse Works DXF - Diseño de los perfiles y sintaxis de los layer
515.
Para indicar el punto en el que se debe aplicar el orificio, escribir el valor de la distancia entre el orificio y el lado
superior de la cara en la cadena del layer asociado al rectángulo del orificio. En caso de que no se configure este
valor, de default el orificio se considera a la mitad del espesor de la pieza.
Si se desea aplicar un rebaje en la pieza, dentro del cual efectuar una perforación, el mismo se representa desde
la distancia A entre el punto de aplicación del orificio y el lado 1 B de la cara 0 (figura 517).
517. Ejemplo de rebaje
Ejemplos:
• Para representar un orificio horizontal a crear en la cara 1 a una cota equivalente a la mitad del espesor de la
pieza, dibujado como rectángulo en la cara 0, asociar al diseño el layer TCHW1B2:
TCH; prefijo identificador del layer BIESSE.
W1; W = llave del parámetro Cara; 1 = número de la cara (cara lateral).
02/02/2016
1238
Capítulo - Crear DXF tipo Biesse Works DXF - Diseño de los perfiles y sintaxis de los layer
Ejemplo:
Para realizar una perforación aplicada a la cara 0 con profundidad de 10 mm, ángulo AR de 45° y ángulo AZ de
30°, asociar al diseño de la perforación el layer TCHW0B2D1000AR45AZ30.
TCH; prefijo identificador del layer BIESSE.
W0; W = llave del parámetro Cara; 0 = número de la cara.
B2; B = llave del parámetro Trabajo; 2 = identifica la perforación.
D1000; D = llave del parámetro Profundidad; 1000 = identifica el valor, es decir 10 mm (es obligatorio
especificar 2 cifras decimales).
AR45; AR = llave del parámetro AR; 45 = valor del ángulo.
AZ30; AR = llave del parámetro AZ; 30 = valor del ángulo.
02/02/2016
1239
Capítulo - Crear DXF tipo Biesse Works DXF - Diseño de los perfiles y sintaxis de los layer
519. Definición del diámetro de una perforación rectangular inclinada a través de una línea.
Ejemplo:
Para realizar un corte aplicado en la cara 2, con una profundidad de 15 mm y un espesor de 2 mm, asociar al
diseño el siguiente layer TCHW2B3D1500TH0200:
TCH; prefijo identificador del layer BIESSE.
W2; W = llave del parámetro Cara; 2 = número de la cara.
B3; B = llave del parámetro Trabajo;3 = identifica el corte.
D1500; D = llave del parámetro Profundidad; 1500 = identifica el valor, es decir 15 mm (es obligatorio
especificar 2 cifras decimales).
TH0200; TH = llave del parámetro Espesor; 200 = identifica el valor, es decir 2 mm.
02/02/2016
1240
Capítulo - Crear DXF tipo Biesse Works DXF - Diseño de los perfiles y sintaxis de los layer
El layer asociado a los elementos geométricos permite especificar, además del tipo de elaboración, la
profundidad del fresado y nuevos parámetros tecnológicos (velocidad de bajada de la herramienta, tipo de
herramienta, etc.).
Si la profundidad no se especifica se considera el valor cero.
Ejemplo:
Para realizar un fresado en la cara 1 con una profundidad de 10 mm, asociar al diseño el layer TCHW1B1D1000:
TCH; prefijo identificador del layer BIESSE.
W1; W = llave del parámetro Cara; 1 = número de la cara.
B1; B = llave del parámetro Trabajo;1 = identifica el fresado.
D1000; D = llave del parámetro Profundidad; 1000 = identifica el valor, es decir 10 mm (es obligatorio
especificar 2 cifras decimales).
02/02/2016
1241
Capítulo - Crear DXF tipo Biesse Works DXF - Uso de los bloques o de los grupos
02/02/2016
1242
Capítulo - Crear DXF tipo CNI DXF -
02/02/2016
1243
Capítulo - Crear DXF tipo CNI DXF - Reglas de creación
Reglas de creación
La cadena (sintaxis) del layer de los ficheros DXF1 creados con cad genéricos debe estar compuesta por claves
y números:
• Claves
Permiten definir el tipo de geometría y algunos datos tecnológicos, y son personalizados dentro de la
ventana de diálogo2 Definición DXF.
Para personalizar las claves de los layer, véase Parámetros layer .
• Números
Permiten definir los valores geométricos y tecnológicos.
1 Tipo de extensión que identifica ficheros de gráficos vectoriales bidimensionales usados por los sistemas de Cad.
2 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
1244
Capítulo - Crear DXF tipo CNI DXF - Unidad de medida
Unidad de medida
Es posible importar ficheros DXF expresados en las siguientes unidades de medida:
• milímetros;
• pulgadas.
Si los datos geométricos están expresados en milímetros, la unidad de medida de los datos indicados en los
layer debe estar expresada en mm. En el caso de que los datos geométricos estén expresados en pulgadas, la
unidad de medida de los datos indicados en los layer debe estar expresada en pulgadas.
Las unidades de medida no pueden ser utilizadas simultáneamente.
02/02/2016
1245
Capítulo - Crear DXF tipo CNI DXF - Diseño de los perfiles y sintaxis de los layer
Crear la pieza
La pieza debe estar representada geométricamente por un rectángulo cerrado mediante el uso del mando2 para
generar figuras poligonales cerradas, líneas o polilíneas.
Las dimensiones referentes a su longitud en la dirección del eje X e Y son suministradas directamente por la
geometría, mientras que la dimensión referente al espesor debe ser insertada directamente al interior del layer
asociado al rectángulo.
Si la profundidad no se especifica se considera el valor cero.
Ejemplo:
Para dibujar una pieza cuyas dimensiones son 1000 x 300 x 30,20 (mm), es necesario asociar a un rectángulo de
1000 mm de largo y 300 mm de alto el layer PANEL30K20.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
1246
Capítulo - Crear DXF tipo CNI DXF - Diseño de los perfiles y sintaxis de los layer
Ejemplo:
Para realizar una perforación vertical2 de 15 mm de profundidad, asociar al diseño de la perforación el layer
VERTICA15.
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
1247
Capítulo - Crear DXF tipo CNI DXF - Diseño de los perfiles y sintaxis de los layer
521.
Para indicar el punto en el que se debe aplicar el orificio, escribir el valor de la distancia entre el orificio y el lado
superior de la cara en la cadena del layer asociado al rectángulo del orificio. En caso de que no se configure este
valor, de default el orificio se considera a la mitad del espesor de la pieza.
Si se desea aplicar un rebaje en la pieza, dentro del cual efectuar una perforación, el mismo se representa desde
la distancia A entre el punto de aplicación del orificio y el lado 1 B de la cara 0 (figura 523).
523. Ejemplo de rebaje
Ejemplos:
• Para diseñar un rectángulo que representa una perforación horizontal1 para aplicar a la cara 1 de la pieza a
1 Elaboración con la herramienta posicionada paralelamente al plano de trabajo, en una de las caras laterales de la
pieza.
02/02/2016
1248
Capítulo - Crear DXF tipo CNI DXF - Diseño de los perfiles y sintaxis de los layer
una distancia de 20 mm desde la arista 1 de esta cara, asociar al rectángulo el layer LADOA20.
• Para diseñar un rectángulo que representa una perforación horizontal para aplicar a la cara 1, en la mitad del
espesor de la pieza, asociar al rectángulo el layer LADOA.
En este caso, el diámetro de la perforación está dado por la longitud del primer lado, que se encuentra entre el
vértice 1 y 2 (ref A en la figura siguiente) y la profundidad está dada por la longitud del segundo lado, que se
encuentra entre el vértice 2 y 3 (ref B , figura siguiente).
525. Perforación angulada
A. diámetro de la perforación
B. profundidad de la perforación
02/02/2016
1249
Capítulo - Crear DXF tipo CNI DXF - Diseño de los perfiles y sintaxis de los layer
El ángulo de inclinación se encuentra entre el segundo lado y el eje X positivo. Luego, es necesario dibujar los
vértices del rectángulo en el orden correcto.
02/02/2016
1250
Capítulo - Crear DXF tipo CNI DXF - Diseño de los perfiles y sintaxis de los layer
526.
02/02/2016
1251
Capítulo - Crear DXF tipo CNI DXF - Uso de los bloques o de los grupos
02/02/2016
1252
Herramientas
Entorno dedicado a la base de
datos1 de las herramientas.
Permite catalogar las
herramientas para utilizar en la
elaboración, registrando en un
fichero todas sus características
técnicas.
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
02/02/2016
1253
Abrir el entorno Herramientas
• Presentación del entorno
• Estructura del entorno
• Instrumentos y mandos
• Instrumentos y mandos para el rebordeado
02/02/2016
1254
Capítulo - Presentación del entorno -
Para acceder
Para acceder al entorno Herramientas, visualizar la barra de los entornos y hacer clic1 en el pulsador2 .
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1255
Capítulo - Presentación del entorno - Información acerca del entorno
NOTA:
• Generar las secuencias de elaboración para aplicar a las geometrías o a las superficies creadas en el
entorno Cad / Cam.
Véase también Catalogación Secuencias.
• Generar las elaboraciones automáticas.
Véase también Catalogación Elaboraciones Automáticas.
• Definir las macro de elaboración.
Véase también Catalogación Macro.
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
02/02/2016
1256
Capítulo - Presentación del entorno - Vista panorámica del entorno
A. Barras de instrumentos
B. Ficha principal de los datos de identificación
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
1257
Capítulo - Estructura del entorno -
02/02/2016
1258
Capítulo - Estructura del entorno - Barras de instrumentos
Barras de instrumentos
A continuación, se cita el listado y la descripción de las barras de instrumentos1 del entorno Herramientas.
Barra estándar
Barra ubicada en el ápice de la aplicación2 que contiene los instrumentos principales.
Para la descripción detallada, véase Barra estándar del entorno Cad / Cam.
Temas relacionados
• Girar la vista en el área de avance
• Mostrar las vistas en el área de avance
Temas relacionados
• Instrumentos y mandos
Listado de pulsadores
Herramientas
Abre la ficha Datos de identificación herramientas para la gestión y la catalogación
de las herramientas.
Véase también:
• Ficha Datos de identificación herramientas
1 Zonas de la interfaz software que presentan una lista de pulsadores (campos de mandos).
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
1259
Capítulo - Estructura del entorno - Barras de instrumentos
Listado de pulsadores
Agregados
Abre la ficha para la gestión y la catalogación de los agregados.
Véase también:
• Ficha Datos de identificación agregados
Deflectores
Abre la ficha Datos de identificación agregados para la gestión y la catalogación de
los deflectores.
Véase también:
• Ficha Datos de identificación deflectores
Secuencia
Abre la ficha Datos de las secuencias para la gestión y la catalogación de las
secuencias de elaboración.
Véase también:
• Ficha Datos de las secuencias
Elaboraciones Automáticas
Abre la ficha Elaboraciones Automáticas para la gestión y la catalogación de las
secuencias automáticas.
Véase también:
• Ficha Elaboraciones Automáticas
Macro
Abre la ficha para la gestión y la catalogación de las macros.
Véase también:
• Ficha datos de identificación macro
02/02/2016
1260
Capítulo - Estructura del entorno - Barras de instrumentos
Listado de pulsadores
Dispositivos de rebordeado1
Abre la ficha Datos de identificación dispositivos de rebordeado para la gestión y la
catalogación de los agregados de rebordeado (o dispositivos de rebordeado).
Véase también:
• Ficha Datos de identificación dispositivos de rebordeado
Cantos
Abre la ficha Datos inherentes a los cantos para la gestión y la catalogación de los
bordes para aplicar a la pieza.
Véase también:
• Ficha Datos inherentes a los cantos
Configuraciones de rebordeado
Abre la ficha Datos de identificación configuraciones para la gestión y la catalogación
de las elaboraciones de rebordeado2 para configurar.
Véase también:
• Ficha Datos de identificación configuraciones
Etiquetas
Abre la ficha Datos de las etiquetas para la gestión y la catalogación de las etiquetas
para aplicar a las piezas.
Véase también:
• Ficha Datos de las etiquetas
2 Conjunto de operaciones que permiten revestir el borde de la pieza (pegarlo, limpiarlo, redondearlo, etc.).
02/02/2016
1261
Capítulo - Estructura del entorno - Ficha principal de los datos de identificación
Área de avance
Área central de la ficha que contiene el gráfico 2d o 3d del objeto para catalogar: herramienta, agregado, deflector,
etc.
Área datos
Zona delimitada, ubicada a la derecha de la interfaz, que contiene las fichas con los datos específicos de la ficha
de datos de identificación activa. Por ejemplo:
• para las herramientas/agregados, muestran los datos del agregado/herramienta seleccionado en la tabla de
datos de identificación;
• para las macro, muestran los datos de la elaboración o de la geometría seleccionada en la ficha de la macro.
Los datos de cada una de las fichas están agrupados por secciones2.
Para visualizarlos, abrir la sección haciendo clic en el triángulo vertical B ubicado antes del título (figura 528).
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
02/02/2016
1262
Capítulo - Estructura del entorno - Ficha principal de los datos de identificación
A. Fichas
B. Pulsador triangular para abrir la sección
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
1263
Capítulo - Estructura del entorno - Ficha Datos de identificación herramientas
Temas relacionados
• La tabla del entorno
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1264
Capítulo - Estructura del entorno - Ficha Datos de identificación herramientas
Área filtros
El área de filtros está compuesta por los instrumentos para filtrar las herramientas en función de la clase (véase
Instrumentos filtros) y de los campos de datos para buscar o filtrar las herramientas para visualizar en la tabla.
530. Estructura
A. Instrumentos filtros
B. Campos de datos para filtrar las herramientas. El segundo cuadro de texto permite identificar la llave de
búsqueda especificada en la sección de los filtros de la herramienta.
Temas relacionados
• Buscar y aplicar filtro a las herramientas
02/02/2016
1265
Capítulo - Estructura del entorno - Ficha de la herramienta
Ficha de la herramienta
La ficha de la herramienta aparece cuando se crea una nueva herramienta o cuando se abre el detalle de una
herramienta. Es posible tener abiertas varias fichas de herramientas al mismo tiempo.
531. Estructura herramienta individual
Temas relacionados
• Definir los datos de las herramientas en fase de registro
02/02/2016
1266
Capítulo - Estructura del entorno - Ficha de la herramienta
Morfología
Muestra los campos de datos para componer la herramienta: los cuerpos, la forma y la dimensión.
Datos generales
Indica los datos de las dimensiones y los datos correspondientes a las elaboraciones en general.
Velocidad
Muestra los campos de datos para definir la velocidad estándar.
Usos
Muestra los campos de datos para habilitar o deshabilitar la herramienta para las diferentes elaboraciones (solo
herramientas para la elaboración de madera).
Puntos de control
Muestra los campos de datos para definir uno o más puntos de control en el perfil de la herramienta, útiles como
referencias para las elaboraciones (solo herramientas para la elaboración de madera).
Filtros
Muestra los campos de datos para especificar las tipologías de máquinas combinadas a la herramienta y las
palabras útiles para filtrar las herramientas en la tabla (solo herramientas para la elaboración de madera).
02/02/2016
1267
Capítulo - Estructura del entorno - Ficha Datos de identificación agregados
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1268
Capítulo - Estructura del entorno - Ficha agregado
Ficha agregado
Este tipo de ficha aparece cuando se crea un nuevo agregado o se abre el detalle de un agregado guardado en los
datos de identificación del mismo. Es posible tener abiertas varias fichas al mismo tiempo.
533. Estructura agregado individual
A. Área de avance 3D
B. Área datos
C. Área herramientas
Zona delimitada con la lista de todas las herramientas para montar.
Temas relacionados
• Datos agregados madera
02/02/2016
1269
Capítulo - Estructura del entorno - Ficha Datos de identificación deflectores
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1270
Capítulo - Estructura del entorno - Ficha deflector
Ficha deflector
La ficha deflector aparece cuando se crea un nuevo deflector o cuando se abre el detalle de un deflector guardado
en los datos de identificación del mismo. Es posible tener abiertas varias fichas al mismo tiempo.
535. Estructura individual deflector
A. Área de avance 3D
B. Área datos
Temas relacionados
• Datos deflectores madera
02/02/2016
1271
Capítulo - Estructura del entorno - Ficha Elaboraciones Automáticas
Temas relacionados
• Datos de elaboraciones automáticas
• Catalogación Elaboraciones Automáticas
02/02/2016
1272
Capítulo - Estructura del entorno - Ficha Datos de las secuencias
A. Instrumentos filtros
B. Mandos de gestión secuencias
C. Tabla de secuencias
D. Recuadro de avance
Temas relacionados
• Secuencia
• Catalogación Secuencias
Tabla de secuencias
Muestra la lista de las secuencias creadas. Cada línea contiene una secuencia particular.
02/02/2016
1273
Capítulo - Estructura del entorno - Ficha Datos de las secuencias
Haciendo clic1 en una línea de la tabla, se visualiza la ficha con los datos de la secuencia.
Nombre
Nombre de la secuencia.
Tipo
Tipo de secuencia.
Descripción
Comentario o descripción de la secuencia.
Recuadro de avance
Muestra la lista de las elaboraciones correspondientes a la secuencia de elaboración seleccionada en la tabla.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1274
Capítulo - Estructura del entorno - Ficha datos de identificación macro
Temas relacionados
• Macro
• Catalogación Macro
02/02/2016
1275
Capítulo - Estructura del entorno - Ficha datos de identificación macro
Haciendo clic1 en una línea de la tabla, se visualiza la ficha con los datos de la macro.
Recuadro de avance
Muestra la representación gráfica de la macro seleccionada en la tabla.
Ficha macros
La ficha de la macro se visualiza cuando se crea una nueva macro o cuando se abre el detalle de la misma. Es
posible tener abiertas varias fichas macro al mismo tiempo.
539. Estructura de la ficha
A. Datos generales
B. Ficha 2Propiedades
C. Ficha Secciones
D. Ficha Avance
E. Ficha Funciones especiales
Temas relacionados
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Etiqueta que, si se la selecciona con el cursor, muestra una lista de datos.
02/02/2016
1276
Capítulo - Estructura del entorno - Ficha datos de identificación macro
02/02/2016
1277
Capítulo - Estructura del entorno - Ficha Datos de identificación dispositivos de rebordeado
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1278
Capítulo - Estructura del entorno - Ficha de agregados de rebordeado
A. Área de avance 3D
B. Área datos
Temas relacionados
• Datos dispositivos de rebordeado
02/02/2016
1279
Capítulo - Estructura del entorno - Ficha Datos inherentes a los cantos
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1280
Capítulo - Estructura del entorno - Ficha de borde
Ficha de borde
Este tipo de ficha aparece cuando se crea un nuevo borde o se abre el detalle de un borde guardado en los datos
de identificación del mismo. Es posible tener abiertas varias fichas al mismo tiempo.
543. Estructura arista borde
A. Área de avance 3D
B. Área datos
Temas relacionados
• Datos bordes
02/02/2016
1281
Capítulo - Estructura del entorno - Ficha Datos de identificación configuraciones
1 Conjunto de operaciones que permiten revestir el borde de la pieza (pegarlo, limpiarlo, redondearlo, etc.).
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1282
Capítulo - Estructura del entorno - Ficha de configuración
Ficha de configuración
Este tipo de ficha aparece cuando se crea una nueva configuración o se abre el detalle de una configuración
guardada en los datos de identificación del mismo. Es posible tener abiertas varias fichas al mismo tiempo.
545. Estructura individual configuración
A. Área configuraciones
Para la descripción, véase Datos de configuración de las elaboraciones de rebordeado.
B. Área de datos
Muestra las fichas con los datos de elaboración que varían en función de la elaboración seleccionada en la
tabla adyacente.
02/02/2016
1283
Capítulo - Estructura del entorno - Ficha Datos de las etiquetas
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Contenedor apto para reunir ficheros o documentos.
4 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
1284
Capítulo - Estructura del entorno - Ficha etiqueta
Ficha etiqueta
Este tipo de ficha aparece cuando se crea una nueva etiqueta o se abre el detalle de una etiqueta guardada en los
datos de identificación. Es posible tener abiertas varias fichas al mismo tiempo.
547. Estructura agregado individual
Temas relacionados
• Datos etiquetas
02/02/2016
1285
Capítulo - Instrumentos y mandos -
Instrumentos y mandos
02/02/2016
1286
Capítulo - Instrumentos y mandos - Instrumentos de gestión de las herramientas
Instrumentos filtros
Listado de pulsadores
Muestra todos los tipos de herramientas de perforación tipo “Taladro1” (véase el glosario).
Muestra solo las muelas diamantadas utilizadas para elaborar el contorno de la lámina.
Muestra solo las muelas de lustrado utilizadas para lustrar el contorno de la lámina.
Muestra solo las muelas diamantadas utilizadas para realizar ranuras creando superficies
rebajadas.
1 Herramienta para perforar, con parte interior hueca (herramienta para perforar tipo “Taladro”), utilizada para perforar
láminas de mármol, vidrio, etc.
02/02/2016
1287
Capítulo - Instrumentos y mandos - Instrumentos de gestión de las herramientas
Muestra solo las muelas de lustrado utilizadas para lustrar las superficies rebajadas.
Muestra solo las muelas con bordes diamantados utilizadas para realizar incisiones
(véase“Muela para incisiones1” en el glosario).
Muestra todos los tipos de agregados con herramienta de sierra circular utilizados para efectuar
cortes.
Muestra todos los tipos de sierras circulares utilizadas para efectuar cortes (para elaborar
madera).
Temas relacionados
• Crear las herramientas
• Crear las herramientas mediante copia
• Cambiar el nombre de las herramientas
• Guardar una herramienta como modelo
02/02/2016
1288
Capítulo - Instrumentos y mandos - Instrumentos de gestión de las herramientas
Listado de pulsadores
Muestra la lista de las columnas de la tabla para definir las columnas que se quiere visualizar.
Adapta el campo2 de datos Longitud de uso a la distancia indicada desde el punto de referencia
en el dibujo.
1 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1289
Capítulo - Instrumentos y mandos - Instrumentos de gestión de las herramientas
02/02/2016
1290
Capítulo - Instrumentos y mandos - Mandos de gestión de agregados
Listado de pulsadores
Muestra la lista de las columnas de la tabla para definir las columnas que se quiere visualizar.
02/02/2016
1291
Capítulo - Instrumentos y mandos - Mandos de gestión deflectores
Listado de pulsadores
Muestra la lista de las columnas de la tabla para definir las columnas que se quiere visualizar.
02/02/2016
1292
Capítulo - Instrumentos y mandos - Instrumentos de las secuencias de elaboración
Temas relacionados
• Ficha Datos de las secuencias
• Ventana de diálogo Buscar secuencia
• Creación de una secuencia
• Aplicación de las secuencias
Instrumentos filtros
Listado de pulsadores
02/02/2016
1293
Capítulo - Instrumentos y mandos - Instrumentos de las secuencias de elaboración
Listado de pulsadores
Crea una nueva secuencia de elaboración, agregando una nueva fila en la tabla.
Crea una nueva secuencia de elaboración, copiando los datos de la secuencia seleccionada en
la tabla. Indicar el nombre de la nueva secuencia en el campo de datos correspondiente de la
ventana de diálogo.
02/02/2016
1294
Capítulo - Instrumentos y mandos - Mandos de las elaboraciones automáticas
Temas relacionados
• Ficha Elaboraciones Automáticas
• Catalogación Elaboraciones Automáticas
Listado de pulsadores
Permite guardar la configuración activa como default1; es decir, la que se aplicará en el entorno
Cad / Cam.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1295
Capítulo - Instrumentos y mandos - Mandos de gestión de las macros
Temas relacionados
• Ficha datos de identificación macro
• Catalogación Macro
Listado de pulsadores
Crea una nueva macro, copiando los datos de la seleccionada en la tabla. Indicar el nombre de
la nueva macro en el campo de datos correspondiente de la ventana de diálogo.
Abre en el entorno Cad / Cam la macro seleccionada en la tabla para poder agregar nuevas
geometrías y/o elaboraciones.
Abre la ventana de diálogo para crear contenedores donde agrupar las macros deseadas.
02/02/2016
1296
Capítulo - Instrumentos y mandos - Mandos de gestión de las etiquetas
Listado de pulsadores
Muestra la lista de las columnas de la tabla para definir las columnas que se quiere visualizar.
02/02/2016
1297
Capítulo - Instrumentos y mandos para el rebordeado -
1 Conjunto de operaciones que permiten revestir el borde de la pieza (pegarlo, limpiarlo, redondearlo, etc.).
02/02/2016
1298
Capítulo - Instrumentos y mandos para el rebordeado - Mandos de gestión de los dispositivos de rebordeado
Listado de pulsadores
Crea un nuevo agregado, copiando los datos del agregado seleccionado en la tabla.
02/02/2016
1299
Capítulo - Instrumentos y mandos para el rebordeado - Mandos de gestión de los bordes
Listado de pulsadores
Crea un nuevo borde, copiando los datos del borde seleccionado en la tabla.
02/02/2016
1300
Capítulo - Instrumentos y mandos para el rebordeado - Mandos de configuración de las elaboraciones de
Listado de pulsadores
Crea una nueva configuración, copiando los datos de la configuración seleccionada en la tabla.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1301
Datos de catalogación
Datos generales
• Datos morfológicos para las herramientas
• Datos de elaboraciones automáticas
Datos madera
• Datos herramientas madera
• Datos agregados madera
• Datos deflectores madera
• Datos dispositivos de rebordeado
• Datos bordes
• Datos de configuración de las elaboraciones de rebordeado
• Datos etiquetas
Datos vidrio/mármol
• Datos herramientas vidrio/mármol
02/02/2016
1302
Capítulo - Datos morfológicos para las herramientas -
Temas relacionados
• Datos herramientas madera
• Datos herramientas vidrio/mármol
02/02/2016
1303
Capítulo - Datos morfológicos para las herramientas - Descripción de la ficha Morfología
Lista de los tipos de conexiones existentes (solo para herramientas a instalar en los electromandriles).
Seleccionar en el menú1 el tipo a asociar a la herramienta. Después de la selección2 se actualizan ambos
dibujos: el 3D y el acotado.
548. Conexión
A. Conexión ISO30
B. Conexión HSK
Tipo cuerpo
KERNEL_TypeSelector
A. Cilindro
B. Esférico
C. Cónico
D. LFC Shape
1 Lista de mandos a seleccionar con el ratón, los cuales despliegan un submenú, es decir una lista de opciones que
permiten efectuar determinadas operaciones o funciones.
2 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
02/02/2016
1304
Capítulo - Datos morfológicos para las herramientas - Descripción de la ficha Morfología
Cilindro
Forma geométrica cilíndrica (por ej.: herramienta con broca plana). Define todos los tipos de fresas o de
muelas en forma de cilindro con broca plana.
Esférico
Forma geométrica esférica (por ej.: herramienta para acabados). Define todos los tipos de fresas o de
muelas con broca en forma de semiesfera.
Cónico
Forma geométrica cónica (por ej.: herramienta para perforaciones o incisiones). Define todos los tipos de
fresas o de muelas en forma de cono invertido o en forma de clepsidra. Ver figura 550.
550. Cónico; datos a definir:
A. Diámetro superior
B. Diámetro inferior
C. Longitud
D. Ángulo
De geometría
Forma geométrica importada desde el dibujo que representa su parte derecha con respecto al eje de la
herramienta, por ejemplo, donde está presente la hoja1. Formatos de ficheros admitidos: DXF2, ICP3,
BSOLID.
LFC Shape
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 Tipo de extensión que identifica ficheros de gráficos vectoriales bidimensionales usados por los sistemas de Cad.
02/02/2016
1305
Capítulo - Datos morfológicos para las herramientas - Descripción de la ficha Morfología
LFC (Line Fillet Chamfer). Forma geométrica con parte del perfil achaflanado o unido (por ej. herramienta para
achaflanar). Ver figura 551.
551. LFC Shape; datos a definir:
A. Longitud
B. Diámetro
C. Radio plaqueta superior
D. Radio plaqueta inferior
De corte
IsCutter
Indica la presencia o la ausencia de la hoja en el cuerpo. Marcando la casilla, el cuerpo del dibujo 3D cambia de
color.
Diámetro
D
Diámetro superior
D
Diámetro de la parte superior del cuerpo de la herramienta (véase la figura 550); para el cuerpo de tipo Cónico.
Diámetro inferior
DI
Diámetro de la parte inferior del cuerpo de la herramienta (véase la figura 550); para el cuerpo de tipo Cónico.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1306
Capítulo - Datos morfológicos para las herramientas - Descripción de la ficha Morfología
Diámetro máximo
DMax
Diámetro máximo de la geometría importada. Utilizado solo para simular la eventual extracción de material. Este
campo se habilita en función del tipo de cuerpo seleccionado en el campo de datos Tipo cuerpo.
Longitud
L
Longitud del cuerpo. Este campo se habilita en función del tipo de cuerpo seleccionado en el campo de datos
Tipo cuerpo.
Longitud máxima
LMax
Longitud máxima de la geometría importada. Utilizado solo para simular la eventual extracción de material. Este
campo se habilita en función del tipo de cuerpo seleccionado en el campo de datos Tipo cuerpo.
Ángulo
A
Ángulo del cono (véase la figura 550); para el cuerpo de tipo Cónico.
Fichero
FileName
Nombre del fichero que contiene la geometría. La geometría debe representar la parte derecha de la herramienta.
Este campo se habilita en función del tipo de cuerpo seleccionado en el campo de datos Tipo cuerpo.
Radio plaqueta
R
Chaflán superior
EN
Habilita (casilla marcada1) el chaflán o habilita (casilla no marcada) el racor de los ángulos superiores del cuerpo
de la herramienta; solo para cuerpos de tipo LFC Shape. Véase el campo de datos Radio plaqueta superior.
02/02/2016
1307
Capítulo - Datos morfológicos para las herramientas - Descripción de la ficha Morfología
Campo de datos con doble significado, relacionado a la habilitación o deshabilitación de la casilla Chaflán
superior.
• Casilla Chaflán superior habilitada: distancia C del ángulo (figura 551), para generar el punto de partida del
chaflán lineal.
• Casilla Chaflán superior deshabilitada: radio C del arco (figura 551). Para generar un arco cóncavo,
introducir un valor negativo.
Chaflán inferior
SD
Habilita (casilla marcada) el chaflán o habilita (casilla no marcada) el racor de los ángulos inferiores del cuerpo de
la herramienta; solo para cuerpos de tipo LFC Shape. Véase el campo de datos Radio plaqueta inferior.
Campo de datos con doble significado, relacionado a la habilitación o deshabilitación de la casilla Chaflán
inferior.
• Casilla Chaflán inferior habilitada: distancia D del ángulo (figura 551), para generar el punto de partida del
chaflán lineal.
• Casilla Chaflán inferior deshabilitada: radio D del arco (figura 551). Para generar un arco cóncavo, introducir
un valor negativo.
02/02/2016
1308
Capítulo - Datos de elaboraciones automáticas -
Lista de temas
• La tabla
• Detalle regla
Temas relacionados
• Ficha Elaboraciones Automáticas
• Catalogación Elaboraciones Automáticas
• Mandos de las elaboraciones automáticas
• Las elaboraciones
• Aplicación de las elaboraciones automáticas
02/02/2016
1309
Capítulo - Datos de elaboraciones automáticas - La tabla
La tabla
Muestra un resumen de los campos definidos en el área Detalle regla.
Geometría
Tipo de geometría definida en el campo1 de datos Geometría.
Elaboración
Tipo de elaboración definida en el campo de datos Elaboración
Descripción
Descripción definida en el campo de datos Descripción.
Geometría contenedor
La casilla marcada2 indica que se ha habilitado el campo de datos Geometría contenedor.
Colecciona para
Muestra la opción definida en el campo de datos Colecciona para.
Regla de colección
Muestra la regla definida en el campo de datos Regla de colección.
Válida
El círculo verde indica que la regla ha sido programada correctamente. Para que una regla sea válida se deben
definir por lo menos un parámetro de elaboración y una opción de la sección Reglas.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1310
Capítulo - Datos de elaboraciones automáticas - Detalle regla
Detalle regla
Parámetros
Geometría
Elaboración
Descripción
Descripción de la regla.
Geometría contenedor
Habilita (casilla marcada) o deshabilita la aplicación1 de la regla solo a las geometrías bidimensionales cerradas
que contienen otras geometrías.
Colecciona para
Cara
Todas las geometrías creadas se agrupan por cara. En ese caso, se crea una elaboración para cada cara que
contenga geometrías.
Pieza
Todas las geometrías creadas se agrupan por pieza. En ese caso, todas las geometrías creadas en
cualquier cara, se agrupan en una única elaboración.
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
1311
Capítulo - Datos de elaboraciones automáticas - Detalle regla
Regla de colección
Permite definir el agrupamiento de las elaboraciones en función de los datos geométricos. Por ejemplo,
ingresando el parámetro D, se agrupan todas las geometrías que tengan el mismo diámetro. Se usan los
parámetros de las geometrías.
Datos de elaboración
Muestra un resumen de los parámetros presentes en el área datos1 adyacente.
Reglas
De Rule
Aplica la elaboración solo a las geometrías cuyas características coincidan con las indicadas en la expresión del
campo adyacente. Ingresar la expresión deseada, para definir la regla de aplicación de la elaboración.
Face Rule
Aplica la elaboración solo a las geometrías presentes en la cara indicada en el campo adyacente.
Aparece solo en las geometrías abiertas (por ej. polilíneas abiertas o líneas). Aplica la elaboración solo a las
geometrías abiertas que cruzan una geometría cerrada.
Habilita compensación
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
1312
Capítulo - Datos herramientas madera -
NOTA:
Lista de fichas
• Morfología(para la descripción de esta ficha, véase Datos morfológicos para las herramientas).
• Datos generales
• Velocidad
• Usos
• Filtros
• Puntos de control
02/02/2016
1313
Capítulo - Datos herramientas madera - Datos generales
Datos generales
Nombre
CnName
Diámetro
UsefulDiameter
Diámetro de la herramienta. Por lo tanto, tomando la herramienta vista en sección, es el diámetro mínimo de la
parte de la herramienta destinada a la elaboración.
552. Ejemplos diámetro
A. Diámetro
B. Diámetro
Longitud de uso
UsefulLength
02/02/2016
1314
Capítulo - Datos herramientas madera - Datos generales
Solo para herramientas cilíndricas con cuerpos del mismo diámetro. Si el campo1 de datos Diámetro y el campo
de datos Longitud de uso han sido modificados, haciendo clic2 en el pulsador3 , el dibujo 3D y el dibujo
acotado se adaptan a los valores configurados.
Descripción
Description
Breve texto para recordar notas particulares acerca de la herramienta o sus funciones.
Dirección de rotación
RotDir
Horaria
Rotación en sentido horario.
Antihoraria
Rotación en sentido antihorario.
Desde programa
Sentido de rotación automático. Para las herramientas que giran en sentido horario y antihorario en función
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1315
Capítulo - Datos herramientas madera - Datos generales
Clase herramienta
ToolClass
Fresa
Define todos los tipos de fresas que se utilizan en las elaboraciones que se pueden programar come
fresados.
Disco de corte
Define todas las herramientas de forma circular (sierras circulares) que se utilizan en las elaboraciones que
se pueden programar como cortes.
Tipo herramienta
CnType
Normal
Herramientas de perforación estándar.
Lanzar
Herramientas de perforación.
Avellanada
Herramientas de perforación.
NormalG
Herramientas de perforación con diámetro grande (por ej.: orificios para bisagras de 25 mm).
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
1316
Capítulo - Datos herramientas madera - Datos generales
Vela
Herramientas de fresado.
Perfilada
Herramientas de fresado.
Color eliminación
RemovalColor
Solo para simulación. Selecciona el color utilizado para identificar el material extraído durante la simulación de la
elaboración.
Corrección de default
Correction
Central
Posiciona el eje de la herramienta en el centro de la trayectoria.
• Ver la referencia A, figura 554.
Izquierda
Posiciona el eje de la herramienta a la izquierda de la trayectoria.
• Ver la referencia C, figura 554.
Derecha
Posiciona el eje de la herramienta a la derecha de la trayectoria.
• Ver la referencia C, figura 554.
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
02/02/2016
1317
Capítulo - Datos herramientas madera - Datos generales
A. Central
B. Derecha
C. Izquierda
Interna
Posiciona el eje de la herramienta dentro del perfil cerrado.
• Ver la referencia A, figura 555.
Externa
Posiciona el eje de la herramienta fuera del perfil cerrado.
• Ver la referencia B, figura 555.
555. Ejemplos de corrección
A. Interna
B. Externa
De geometría
Posiciona el eje de la herramienta utilizando las configuraciones definidas en la geometría.
02/02/2016
1318
Capítulo - Datos herramientas madera - Datos generales
Declara (casilla marcada1) que la herramienta es una fresa con deflector incorporado. El nombre del deflector
asociado a la herramienta debe seleccionarse en el siguiente campo de datos.
Deflector integrado
EmbeddedDeflectorName
Permite seleccionar el deflector asociado a la herramienta. El campo de datos se activa solo si se ha creado en el
entorno correspondiente de las herramientas el deflector específico integrado, es decir, con campo de datos
Integrado en la herramienta habilitado.
Diámetro máximo
MaxDiameter
Diámetro mínimo
MinDiameter
Longitud máxima
MaxLength
Longitud máxima de la herramienta expresada en milímetros. El dato introducido en este campo lo utiliza el
sistema para establecer la cota de seguridad del grupo de perforado o del electromandril.
Profundidad máxima que puede alcanzar la herramienta durante la elaboración en las caras verticales de la pieza.
Ingresar el valor máximo por encima del cual la herramienta no puede ir.
02/02/2016
1319
Capítulo - Datos herramientas madera - Datos generales
Máximo paso que existe entre las pasadas horizontales de una elaboración.
Espesor de corte
Thickness
Profundidad
Depth
Soplador interno
InternalBlow
Indica (casilla marcada) que la herramienta está preparada para ser utilizada con el dispositivo de soplado2.
Habilita (casilla marcada) o deshabilita las configuraciones alternativas para configurar los datos del inverter.
Clase
Class
Seguridad uniclamp
UniclampSafety
Distancia de seguridad entre la herramienta y la pieza bloqueada con las prensas Uniclamp.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1320
Capítulo - Datos herramientas madera - Datos generales
Seguridad contraplantillas
JigSafety
Distancia de seguridad entre la herramienta y la pieza bloqueada con las ventosas perfilables.
02/02/2016
1321
Capítulo - Datos herramientas madera - Velocidad
Velocidad
NOTA:
Los valores para ingresar en los siguientes campos de datos deben ser los indicados en las
fichas técnicas suministradas con la herramienta adquirida.
Bajada
Descendant
Bajada Mín.
MinDescendant
Bajada Máx.
MaxDescendant
Avance
Work
Avance Mín.
MinWork
Avance Máx.
MaxWork
Rotación
Rotation
02/02/2016
1322
Capítulo - Datos herramientas madera - Velocidad
Rotación Mín.
MinRotation
Rotación Máx.
MaxRotation
Tiempo de aceleración
AccelerationRamp
Tiempo de desaceleración
DecelerationRamp
02/02/2016
1323
Capítulo - Datos herramientas madera - Usos
Usos
Fresado
Routing
Corte
Cutting
Perforación
Boring
02/02/2016
1324
Capítulo - Datos herramientas madera - Filtros
Filtros
Máquinas
Lista de las máquinas para combinar con la herramienta. Durante la programación en el entorno Cad / Cam, la
herramienta se visualiza solo para el tipo de máquina seleccionado en esta lista.
La lista aparece solo si se ha habilitado el campo de datos Modalidad herramientas multimáquina en el entorno
Configuraciones generales.
Valor
Permite ingresar la configuración para el diseño del cerramiento.
Familia
Permite seleccionar la configuración del diseño del cerramiento. En la lista aparecen las configuraciones
definidas en el campo de datos de la sección Filtros para familia.
Punto de control
Para la descripción detallada, ver Puntos de control.
Valor
Permite combinar la herramienta a una elaboración específica para el bastidor1 o para la hoja.
Profundidad
Profundidad de la elaboración.
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1325
Capítulo - Datos herramientas madera - Puntos de control
Puntos de control
Selecciona referencia del área gráfica
ToolsCommands_InsertControlPoint
Nombre
ControlPointName
Longitud
Length
Diámetro
Diameter
NOTA:
Se aconseja ingresar un valor igual o mayor que el definido en el campo de datos Diámetro de
la herramienta.
Invertir rotación
InvertRotation
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1326
Capítulo - Datos herramientas madera - Puntos de control
Habilita (casilla marcada) o deshabilita el cambio del sentido de rotación de la herramienta. Marcando la casilla,
la herramienta gira en sentido inverso con respecto al configurado.
02/02/2016
1327
Capítulo - Datos agregados madera -
NOTA:
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
Lista de fichas
• Datos generales
• Submandriles
• Equipamiento
02/02/2016
1328
Capítulo - Datos agregados madera - Datos generales
Datos generales
Datos generales
Nombre
CnName
Tipo de conexión
ConeType
Diámetro máximo
MaxDiameter
Habilita (casilla marcada2) o deshabilita las configuraciones alternativas para configurar los datos del inverter.
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
2 Hacer clic en una casilla para marcarla y habilitar su función.
02/02/2016
1329
Capítulo - Datos agregados madera - Datos generales
Máquina habilitada
Muestra la máquina activa.
Tipos
Tipo de agregado
AggregateType
Rotación
RotDir
Sentido de rotación del mandril del agregado. Seleccionar una de las siguientes opciones en el menú
desplegable:
Auto
Rotación automática en función del sentido de rotación de la herramienta.
Offset
556. Ejemplo:
A. Electromandril.
B. Eje del electromandril o centro de rotación.
C. Punto de referencia o centro de rotación del agregado, que generalmente coincide con el centro de rotación
del electromandril.
02/02/2016
1330
Capítulo - Datos agregados madera - Datos generales
Offset X
OffsetX
Distancia en X desde el centro de rotación del electromandril para establecer el punto de referencia C del
agregado (figura 556).
Ingresar la distancia solo en caso de que el centro de rotación del agregado sea diferente del agregado del
electromandril. En caso contrario, dejar el valor 0.
Offset Y
OffsetY
Distancia en Y desde el centro de rotación del electromandril para establecer el punto de referencia C del
agregado (figura 556).
Ingresar la distancia solo en caso de que el centro de rotación del agregado sea diferente del agregado del
electromandril. En caso contrario, dejar el valor 0.
Offset Z
OffsetZ
Distancia en Z desde el centro de rotación del electromandril para establecer el punto de referencia C del
agregado (figura 556).
Ingresar la distancia solo en caso de que el centro de rotación del agregado sea diferente del agregado del
electromandril. En caso contrario, dejar el valor 0.
Offset activo X
ActiveOffsetX
Coordenada en dirección del eje X. Un valor diferente de cero declara que el agregado cuenta con elementos
desvinculantes para modificar su posición durante la elaboración.
Offset activo Y
ActiveOffsetY
02/02/2016
1331
Capítulo - Datos agregados madera - Datos generales
Coordenada en dirección del eje Y. Un valor diferente de cero declara que el agregado cuenta con elementos
desvinculantes para modificar su posición durante la elaboración.
Offset activo Z
ActiveOffsetZ
Coordenada en dirección del eje Z. Un valor diferente de cero declara que el agregado cuenta con elementos
desvinculantes para modificar su posición durante la elaboración.
Dimensiones
Campos de datos para calcular las dimensiones del agregado.
557. Ejemplo:
A. Electromandril.
B. Eje del electromandril o centro de rotación.
C. Punto de referencia o centro de rotación del agregado, que generalmente coincide con el centro de rotación
del electromandril.
X-
XMinus
Cota X negativa a partir del punto de referencia C del agregado (figura 557).
Y-
YMinus
Cota Y negativa a partir del punto de referencia C del agregado (figura 557).
02/02/2016
1332
Capítulo - Datos agregados madera - Datos generales
Z-
ZMinus
Cota Z negativa a partir del punto de referencia C del agregado (figura 557).
X+
XPlus
Cota X positiva a partir del punto de referencia C del agregado (figura 557).
Y+
YPlus
Cota Y positiva a partir del punto de referencia C del agregado (figura 557).
Z+
ZPlus
Cota Z positiva a partir del punto de referencia C del agregado (figura 557).
Dimensiones en Z
OverAllZ
Velocidad
02/02/2016
1333
Capítulo - Datos agregados madera - Datos generales
Multiplicador
SpeedMultiplier
02/02/2016
1334
Capítulo - Datos agregados madera - Submandriles
Submandriles
Datos generales
ID absoluto
ID
Nombre
CnName
Id correspondiente
RelID
Parámetros
Tipo de conexión
AttackType
Tipo de conexión que la herramienta debe tener para poder ser montada en el submandril. Seleccionar el
tipo de conexión en el menú desplegable.
Habilitado
Enabled
02/02/2016
1335
Capítulo - Datos agregados madera - Submandriles
Tipo
Type
Tipo de submandril. Indica la tipología de submandril, es decir, si se trata de un mandril específico para
alojar las herramientas de perforación, fresado, etc. Seleccionar el tipo en el menú desplegable.
Dirección de rotación
RotDir
Sentido de rotación del submandril. Seleccionar una de las siguientes opciones en el menú desplegable:
Horaria
Rotación en sentido horario.
Antihoraria
Rotación en sentido antihorario.
Automática
Rotación automática en función del sentido de rotación de la herramienta.
02/02/2016
1336
Capítulo - Datos agregados madera - Submandriles
Clases de herramienta
Fresado
ToolClassesListMill
Corte
ToolClassesListCutting
Perforación
ToolClassesListDrill
Datos Offset
Offset X
OffX
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1337
Capítulo - Datos agregados madera - Submandriles
Distancia en X (ref. A) entre el centro de rotación del submandril D y el centro de rotación del agregado C
(figura 3).
Un valor diferente de cero indica que el centro de rotación del submandril es diferente del centro del
agregado.
558. Ejemplo:
A. Offset X .
B. Eje del electromandril o centro de rotación.
C. Centro de rotación del agregado.
D. Centro de rotación del submandril.
E. Electromandril.
Offset Y
OffY
Distancia en Y (ref. A) entre el centro de rotación del submandril D y el centro de rotación del agregado C
(figura 559).
Un valor diferente de cero indica que el centro de rotación del submandril es diferente del centro del
agregado.
559. Ejemplo:
A. Offset Y .
B. Eje del electromandril o centro de rotación.
C. Centro de rotación del agregado.
D. Centro de rotación del submandril.
02/02/2016
1338
Capítulo - Datos agregados madera - Submandriles
E. Electromandril.
Offset Z
OffZ
Distancia en Z (ref. A) entre el centro de rotación del submandril D y el centro de rotación del agregado C
(figura 560).
Un valor diferente de cero indica que el centro de rotación del submandril es diferente del centro del
agregado.
560. Ejemplo:
A. Offset Z .
B. Eje del electromandril o centro de rotación.
C. Centro de rotación del agregado.
D. Centro de rotación del submandril.
02/02/2016
1339
Capítulo - Datos agregados madera - Submandriles
E. Electromandril.
Distancia
Distance
AR
AR
AZ
AZ
Datos equipamiento
02/02/2016
1340
Capítulo - Datos agregados madera - Submandriles
Diámetro mínimo que debe tener la herramienta para ser introducida en el submandril.
Diámetro máximo que debe tener la herramienta para ser introducida en el submandril.
Longitud máxima que debe tener la herramienta para ser introducida en el submandril.
Simetría
02/02/2016
1341
Capítulo - Datos agregados madera - Equipamiento
Equipamiento
Ficha que permite equipar el agregado; tras introducir las herramientas en los submandriles.
Seleccionar el submandril presente en la lista de árbol1 y utilizar las herramientas ubicadas debajo del área
gráfica.
1 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
02/02/2016
1342
Capítulo - Datos deflectores madera -
NOTA:
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
Lista de secciones
• Datos generales
• Máquina habilitada
• Offset
• Dimensiones
• Parámetros
Datos generales
Descripción
Description
02/02/2016
1343
Capítulo - Datos deflectores madera -
Nombre
CnName
Máquina habilitada
Muestra la máquina activa.
Offset
Offset X
OffsetX
Distancia en X desde el centro de rotación del electromandril para establecer el centro de rotación del deflector.
Ingresar la distancia solo en caso de que el centro de rotación del deflector sea diferente del centro del
electromandril. En caso contrario, dejar el valor 0.
Offset Y
OffsetY
Distancia en Y desde el centro de rotación del electromandril para establecer el centro de rotación del deflector.
Ingresar la distancia solo en caso de que el centro de rotación del deflector sea diferente del centro del
electromandril. En caso contrario, dejar el valor 0.
Offset Z
OffsetZ
Distancia en Z desde el centro de rotación del electromandril para establecer el centro de rotación del deflector.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1344
Capítulo - Datos deflectores madera -
Ingresar la distancia solo en caso de que el centro de rotación del deflector sea diferente del centro del
electromandril. En caso contrario, dejar el valor 0.
Dimensiones
Campos de datos para calcular las dimensiones del deflector.
X-
XMinus
Y-
YMinus
Z-
ZMinus
X+
XPlus
Y+
YPlus
Z+
ZPlus
Dimensiones en Z
OverAllZ
02/02/2016
1345
Capítulo - Datos deflectores madera -
Parámetros
Dirección
Direction
DER.
Deflector derecho.
IZQ.
Deflector izquierdo.
Distancia
Distance
AZ
AZ
AR
AR
02/02/2016
1346
Capítulo - Datos deflectores madera -
Diámetro máximo
MaxDiameter
Distancia especular
DistanceMirror
Radio del deflector, solo cuando el deflector trabaja en los orígenes especulares.
AR especular
ARMirror
Solo cuando el deflector trabaja en los orígenes especulares. Mismo significado del campo de datos AR.
AZ especular
AZMirror
Solo cuando el deflector trabaja en los orígenes especulares. Mismo significado del campo de datos AZ.
Integrado en la herramienta
IsEmbedded
02/02/2016
1347
Capítulo - Datos deflectores madera -
02/02/2016
1348
Capítulo - Datos dispositivos de rebordeado -
NOTAS:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
Lista de fichas
• Datos generales
• Elaboraciones posibles
02/02/2016
1349
Capítulo - Datos dispositivos de rebordeado - Datos generales
Datos generales
Datos generales
Nombre
CnName
Tipo de conexión
ConeType
Multiplicador de velocidad
SpeedMultiplier
Rotación para CN
RotDir
Sentido de rotación del mandril del agregado. Seleccionar una de las siguientes opciones en el menú
desplegable:
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
1350
Capítulo - Datos dispositivos de rebordeado - Datos generales
Auto
Rotación automática en función del sentido de rotación de la herramienta.
Tipos
Offset
Para la descripción de estos campos de datos, ver la sección Offset de los agregados de madera.
Dimensiones
Para la descripción de estos campos de datos, ver la sección Dimensiones de los agregados de madera.
02/02/2016
1351
Capítulo - Datos dispositivos de rebordeado - Elaboraciones posibles
Elaboraciones posibles
Muestra la lista de las elaboraciones ejecutables con el agregado específico.
Seleccionando una elaboración, se visualizan los datos para asociar con el agregado, a fin de poderla ejecutar.
Datos generales
Compensación
ToolCompensation
Derecha
Posiciona el eje de la herramienta a la derecha de la trayectoria.
Izquierda
Posiciona el eje de la herramienta a la izquierda de la trayectoria.
ID
ID
Id correspondiente
RelID
Diámetro máximo
MaxDiameter
NOTA:
02/02/2016
1352
Capítulo - Datos dispositivos de rebordeado - Elaboraciones posibles
Velocidad mín.
MinSpeed
Velocidad máx.
MaxSpeed
Velocidad de trabajo
WorkSpeed
Rotación
RotDir
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1353
Capítulo - Datos dispositivos de rebordeado - Elaboraciones posibles
Sentido de rotación del mandril del agregado. Seleccionar una de las siguientes opciones en el menú
desplegable:
Auto
Rotación automática en función del sentido de rotación de la herramienta.
Habilita (casilla marcada1) o deshabilita el valor definido en el campo de datos Radio límite trayectoria.
Radio mínimo útil para el sistema a fin de recortar o rascar los bordes aplicados en los perfiles cóncavos. Los
bordes curvos con radio menor que este, se elaboran de todos modos utilizando una trayectoria de radio igual a
este.
Espesor máximo que el borde puede tener para poder ser elaborado con el agregado específico.
02/02/2016
1354
Capítulo - Datos dispositivos de rebordeado - Elaboraciones posibles
Offset
NOTA:
Solo para las siguientes elaboraciones: Rascado canto; Rascado cola; Recorte canto.
Distancia
Distance
NOTA:
02/02/2016
1355
Capítulo - Datos dispositivos de rebordeado - Elaboraciones posibles
Offset Y
OffY
NOTA:
Offset Z
OffZ
NOTA:
Ángulo AZ
AZ
NOTA:
Ángulo AR
AR
NOTA:
02/02/2016
1356
Capítulo - Datos dispositivos de rebordeado - Elaboraciones posibles
02/02/2016
1357
Capítulo - Datos bordes -
Datos bordes
NOTA:
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
Lista de fichas
• Propiedades generales
02/02/2016
1358
Capítulo - Datos bordes - Propiedades generales
Propiedades generales
Altura
Altura del borde.
Espesor
Espesor del borde.
Longitud
Longitud del borde.
Tipo canto
Tipo de borde: bobinas o bordes en franjas.
Permite contratraslapado
Habilita (casilla marcada1) o deshabilita el rascado2 del borde en su totalidad, considerando incluso los bordes
superpuestos en las aristas de la pieza (figura 564).
Marcando la casilla, cuando el agregado encuentra una arista con un borde B (figura 564) que se superpone al
anterior A continúa trabajando sin detenerse.
564. Representación de los bordes traslapados
Descripción
Campo dedicado al comentario o a las notas.
02/02/2016
1359
Capítulo - Datos bordes - Propiedades generales
Color
Color del borde. Hacer clic1 en el pulsador2 desplegable, seleccionar el color en la tabla correspondiente y
confirmar.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1360
Capítulo - Datos de configuración de las elaboraciones de rebordeado -
NOTA:
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
02/02/2016
1361
Capítulo - Datos de configuración de las elaboraciones de rebordeado - Área configuraciones
Área configuraciones
• La bombilla amarilla indica que la elaboración está activa: se aplica con el rebordeado automático en el
entorno Cad / Cam.
• La bombilla gris indica que la elaboración no está activa: no se aplica con el rebordeado automático en
el entorno Cad / Cam.
Tabla de elaboraciones
Elaboraciones Descripción
Fresado Permite configurar los datos de default2 para fresar la pieza para rebordear3.
Para la descripción de los campos presentes en el área de datos adyacente, ver
Fresado .
Soplado limpieza Permite configurar los datos de default para limpiar la pieza para rebordear.
Para la descripción de los campos presentes en el área de datos adyacente, ver
Soplado limpieza.
Aplicación del canto Permite configurar los datos de default para la aplicación4 del borde en el caso de
(abierto) perfiles abiertos.
Para la descripción de los campos presentes en el área de datos adyacente, ver
Aplicación de borde.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
4 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
1362
Capítulo - Datos de configuración de las elaboraciones de rebordeado - Área configuraciones
Elaboraciones Descripción
Aplicación canto (cerrado) Permite configurar los datos de default para la aplicación del borde en el caso de
perfiles cerrados.
Para la descripción de los campos presentes en el área de datos adyacente, ver
Aplicación de borde.
Aplicación de canto (gota) Permite configurar los datos de default para la aplicación del borde en el caso de
perfiles en forma de gota.
Para la descripción de los campos presentes en el área de datos adyacente, ver
Aplicación de borde.
Rascado canto Permite configurar los datos de default para rascar el borde aplicado.
Para la descripción de los campos presentes en el área de datos adyacente, ver
Rascado canto.
Calentamien. canto Permite configurar los datos de default para calentar el borde aplicado.
Para la descripción de los campos presentes en el área de datos adyacente, ver
Calentamien. canto.
Redondeo del canto en Permite configurar los datos de default para redondear el borde aplicado.
aristas
Para la descripción de los campos presentes en el área de datos adyacente, ver
Redondeo del borde en aristas.
Seleccionando una elaboración de la lista, se muestran en el área datos1 adyacente las fichas con la lista de los
campos de datos para definir.
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
1363
Capítulo - Datos de configuración de las elaboraciones de rebordeado - Área configuraciones
Configuraciones generales
Permite configurar el borde de default para aplicar durante la programación de las elaboraciones de rebordeado1.
1 Conjunto de operaciones que permiten revestir el borde de la pieza (pegarlo, limpiarlo, redondearlo, etc.).
02/02/2016
1364
Capítulo - Datos ficha macro -
Lista de temas
• Datos principales
• Ficha Propiedades
• Ficha Secciones
• Ficha Avance
• Ficha Funciones especiales
Temas relacionados
• Ficha datos de identificación macro
• Mandos de gestión de las macros
• Catalogación Macro
• Macro
02/02/2016
1365
Capítulo - Datos ficha macro - Datos principales
Datos principales
Descripción
Comentario o descripción de la macro.
Imagen
Imagen asociada a la macro.
02/02/2016
1366
Capítulo - Datos ficha macro - Ficha Propiedades
Ficha Propiedades
Muestra la lista de las variables creadas.
En esta sección se pueden modificar las variables creadas: ordenarlas y modificar sus características y el valor.
La explicación de los datos citados en esta ficha se basa en una macro creada con el nombre [[[Undefined
variable NO_TRADURRE/CODICI.macro]]], en la cual se ha ingresado un programa de fresado que contiene
las siguientes variables:
• [[[Undefined variable NO_TRADURRE/CODICI.LUNGY]]]: variable para definir la longitud (o base) del
rectángulo para elaborar.
• [[[Undefined variable NO_TRADURRE/CODICI.LUNGX]]]: variable para definir el ancho (o altura) del
rectángulo para elaborar.
• [[[Undefined variable NO_TRADURRE/CODICI.PUNTX]]]: variable para definir la coordenada x del punto
inicial del rectángulo para elaborar.
• [[[Undefined variable NO_TRADURRE/CODICI.PUNTY]]]: variable para definir la coordenada y del punto
inicial del rectángulo para elaborar.
• [[[Undefined variable NO_TRADURRE/CODICI.ROTAZ]]]: variable para definir la rotación del rectángulo
para elaborar.
565. Ejemplo de vista principal compacta de la macro con nombre [[[Undefined variable NO_
TRADURRE/CODICI.macro]]]
Lista de propiedades
Pulsadores para gestionar la lista de las variables, ordenar, visualizar y ocultar.
02/02/2016
1367
Capítulo - Datos ficha macro - Ficha Propiedades
Oculta las variables deshabilitadas, es decir las que tienen el icono1 de la bombilla de color
gris.
Haciendo clic2 en este icono, la bombilla se enciende y se ocultan las variables
deshabilitadas.
Muestra las variables deshabilitadas, es decir las que tienen el icono de la bombilla de color
amarillo.
Haciendo clic en este icono, la bombilla se apaga y se muestran las variables deshabilitadas.
Código
Nombre de la variable creada.
Tipo
Tipo de variable.
Cadena
Indica que el valor que se asigne a la variable debe ser considerado solo como texto.
Número entero
Indica que el valor que se asigne a la variable debe ser un número entero.
Número real
Indica que el valor que se asigne a la variable debe ser un número entero (por ej. 100) o decimal (número
formado por una parte entera y una decimal precedida por una coma, por ej. 100,8).
Verdadero/Falso
Indica que el valor se debe transformar en una casilla para habilitar o deshabilitar la variable.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1368
Capítulo - Datos ficha macro - Ficha Propiedades
Valor de default
Permite definir el valor de default1 de la variable.
Nombre
Nombre del campo2 de datos asociado a la variable que debe aparecer en el área de datos del entorno Cad /
Cam.
Por ejemplo, si en la macro se asocia a la variable [[[Undefined variable NO_TRADURRE/CODICI.LUNGY]]]
el nombre [[[Undefined variable NO_TRADURRE/CODICI.larg]]] (véase la figura 565), en el área de datos del
entorno Cad / Cam, aparece el campo de datos [[[Undefined variable NO_TRADURRE/CODICI.larg]]]
(véase la figura siguiente).
566. Ejemplo macro con nombre [[[Undefined variable NO_TRADURRE/CODICI.macro]]] seleccionada en el
entorno Cad / Cam
El campo de datos [[[Undefined variable NO_TRADURRE/CODICI.larg]]] es el nombre asociado a la variable
[[[Undefined variable NO_TRADURRE/CODICI.LUNGY]]] en fase de creación de la macro.
Cuadro de texto
Datos textuales; que se deben ingresar en un cuadro de texto.
Lista de opciones
Datos opcionales; que se deben seleccionar en una lista de opciones predefinida.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1369
Capítulo - Datos ficha macro - Ficha Propiedades
El tipo de lista para visualizar debe definirse en los campos de datos Tipo de control y Tipo de visualización
de la vista avanzada.
Ir a vista avanzada
Muestra la vista avanzada de gestión de los datos de la variable seleccionada.
567. Ejemplo de vista avanzada de la macro con nombre [[[Undefined variable NO_TRADURRE/CODICI.macro]]]
Tipo
Tipo de variable.
Cadena
Indica que el valor que se asigne a la variable debe ser considerado solo como texto.
Número entero
Indica que el valor que se asigne a la variable debe ser un número entero.
Número real
Indica que el valor que se asigne a la variable debe ser un número entero (por ej. 100) o decimal (número
formado por una parte entera y una decimal precedida por una coma, por ej. 100,8).
Verdadero/Falso
Indica que el valor se debe transformar en una casilla para habilitar o deshabilitar la variable.
02/02/2016
1370
Capítulo - Datos ficha macro - Ficha Propiedades
Valor de default
Permite definir el valor de default de la variable.
Nombre
Nombre del campo de datos asociado a la variable que debe aparecer en el área de datos del entorno Cad / Cam.
Por ejemplo, si en la macro se asocia a la variable [[[Undefined variable NO_TRADURRE/CODICI.LUNGY]]]
el nombre [[[Undefined variable NO_TRADURRE/CODICI.larg]]] (véase la figura 565), en el área de datos del
entorno Cad / Cam, aparece el campo de datos [[[Undefined variable NO_TRADURRE/CODICI.larg]]]
(véase la figura siguiente).
568. Ejemplo macro con nombre [[[Undefined variable NO_TRADURRE/CODICI.macro]]] seleccionada en el
entorno Cad / Cam
El campo de datos [[[Undefined variable NO_TRADURRE/CODICI.larg]]] es el nombre asociado a la variable
[[[Undefined variable NO_TRADURRE/CODICI.LUNGY]]] en fase de creación de la macro.
Help
Permite ingresar la descripción de la variable, la que aparece en el tooltip1 avanzado del área de datos que se
abre haciendo clic en el punto de interrogación (ref. C figura 569).
1 Pequeños recuadros que contienen un breve mensaje de ayuda o explicación, que aparecen cuando se pasa el
cursor sobre un campo de datos, una opción, un pulsador, etc.
02/02/2016
1371
Capítulo - Datos ficha macro - Ficha Propiedades
A. Imagen
B. Nombre
C. Help
Imagen
Permite seleccionar la imagen que se debe asociar a la variable, la que aparece en el tooltip avanzado del área de
datos que se abre haciendo clic en el punto de interrogación (ref. A figura 569).
Visible
Habilita (casilla marcada1) o deshabilita la visualización de la variable.
Paramétrico
Habilita (casilla marcada) o deshabilita la función para que el campo de datos resulte paramétrico.
• La casilla deshabilitada permite ingresar solo los valores numéricos.
• La casilla habilitada2 permite ingresar las variables y/o las fórmulas.
Modificable
Habilita (casilla marcada) o deshabilita la posibilidad de modificar la variable.
02/02/2016
1372
Capítulo - Datos ficha macro - Ficha Propiedades
Cuadro de texto
Datos textuales; que se deben ingresar en un cuadro de texto.
Lista de opciones
Datos opcionales; que se deben seleccionar en una lista de opciones predefinida.
El tipo de lista para visualizar debe definirse en los campos de datos Tipo de control y Tipo de visualización.
Tipo de control
Permite definir el tipo de visualización de la lista de las opciones: menú1 o pulsadores.
Menú desplegable
Lista de las opciones en un menú desplegable2.
El menú puede tener un texto, una imagen o ambos; la visualización depende de las elecciones efectuadas
en el campo de datos Tipo de visualización.
• Ejemplo de resultado en el entorno Cad / Cam de un menú con solo texto:
1 Lista de mandos a seleccionar con el ratón, los cuales despliegan un submenú, es decir una lista de opciones que
permiten efectuar determinadas operaciones o funciones.
2 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
1373
Capítulo - Datos ficha macro - Ficha Propiedades
• Ejemplo de resultado en el entorno Cad / Cam de botones de opción con texto e imagen.
Tipo de visualización
Permite seleccionar el tipo de visualización de las opciones: textuales, con imagen, o bien, con texto e imagen
asociada.
• Las imágenes de la lista deben definirse en la casilla Imagen de la tabla Valores.
• Los textos de la lista deben definirse en la casilla Nombre de la tabla Valores.
1 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1374
Capítulo - Datos ficha macro - Ficha Propiedades
570. Ejemplo de rellenado de la tabla Valores de la macro con nombre [[[Undefined variable NO_
TRADURRE/CODICI.macro]]]
Valores
Permite definir las opciones de una lista/menú, si se ha seleccionado la opción Lista de opciones en el campo
Control para edición.
El pulsador “+” verde permite ingresar nuevas opciones.
Estos datos están relacionados con las elecciones definidas en los campos anteriores: Tipo de control y Tipo de
visualización.
Nombre
Nombre de las opciones para visualizar.
Valor
Valor de las opciones.
Imagen
Imagen de las opciones para visualizar.
Ir a vista compacta
Vuelve a la vista de la tabla inicial; véase la figura 565. Ejemplo de vista principal compacta de la macro con
nombre [[[Undefined variable NO_TRADURRE/CODICI.macro]]].
02/02/2016
1375
Capítulo - Datos ficha macro - Ficha Secciones
Ficha Secciones
En esta sección se pueden crear nuevas secciones1 para reagrupar las variables.
1 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
02/02/2016
1376
Capítulo - Datos ficha macro - Ficha Avance
Ficha Avance
Muestra el avance de la estructura de los datos de la macro creada; es decir, la que se visualiza en el área datos1
del entorno Cad / Cam durante la aplicación2 de la macro.
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
1377
Capítulo - Datos ficha macro - Ficha Funciones especiales
Habilitar desplazamiento
Habilita (casilla marcada) o deshabilita la inserción de los campos de datos X, Y y Z para poder desplazar la
macro aplicada.
En ese caso, en la macro aparece la sección Desplazamiento.
Habilitar rotación
Habilita (casilla marcada) o deshabilita la rotación de la macro.
X
Coordenada x del centro de rotación de la macro.
Y
Coordenada y del centro de rotación de la macro.
Z
Coordenada z del centro de rotación de la macro.
Ángulo de rotación
Ángulo de rotación de la macro a partir del centro de rotación.
En ese caso, en la macro aparece la sección Rotación y la sub-sección Punto de rotación.
Habilitar espejado
Habilita (casilla marcada) o deshabilita la reflexión de la macro en sí misma.
En ese caso, en la macro aparece la sección Reflejar.
02/02/2016
1378
Capítulo - Datos ficha macro - Ficha Funciones especiales
Cara múltiple
Muestra todas las caras de la pieza con sus aristas.
Cara simple
Muestra solo la cara simple de la pieza con sus aristas.
1 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
02/02/2016
1379
Capítulo - Datos etiquetas -
Datos etiquetas
02/02/2016
1380
Capítulo - Datos etiquetas - Descripción de los datos
Altura
Ancho de la etiqueta.
Descripción
Campo dedicado al comentario o a las notas.
Orientación inicial
Permite definir el modo en que las etiquetas para imprimir están orientadas con respecto al plano de trabajo.
Esta orientación depende de la posición de la impresora de etiquetas.
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
1381
Capítulo - Datos herramientas vidrio/mármol -
NOTA:
Lista de fichas
• Morfología(para la descripción de esta ficha, véase Datos morfológicos para las herramientas).
• Datos generales
• Velocidad
• Filtros
02/02/2016
1382
Capítulo - Datos herramientas vidrio/mármol - Datos generales
Datos generales
Índice de los temas tratados
• Datos de datos generales
• Campos de datos de la sección Datos tecnológicos
• Campos de datos de la sección Refrigerantes / pulidores
• Campos de datos de la sección Datos dimensionales
Clase herramienta
ToolClass
Taladro
Herramienta genérica para perforar la superficie de la lámina.
Avellanador
Herramienta para avellanar partes ya elaboradas.
Fresa
Herramienta de fresado.
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
1383
Capítulo - Datos herramientas vidrio/mármol - Datos generales
Disco de corte
Agregado para cortar linealmente la lámina. El corte se realiza en una sola dirección.
Habilitar el campo1 de datos Sentido de recorrido fijo y configurar el campo de datos Ángulo de dirección en
la sección Datos avanzados.
Disco sierra
Herramienta o agregado para cortar la lámina en todas las direcciones.
Disco abombado
Agregado con herramienta de sierra circular cóncava o convexa, utilizado para realizar cortes circulares.
Configurar el campo de datos Radio mínimo elaborable y el campo de datos Radio máximo elaborable.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1384
Capítulo - Datos herramientas vidrio/mármol - Datos generales
Rueda
Solo para láminas de vidrio. Herramienta para cortar la lámina (véase"Rueda de corte1” en el glosario).
Taladro Hero
Herramienta de perforación tipo taladro modelo “Hero”.
Taladro inferior
Agregado para perforar la superficie inferior de la pieza.
Taladro avellanador
Herramienta para perforar y avellanar al mismo tiempo.
Palpador
Herramienta para calcular las coordenadas de la pieza posicionada en el plano de trabajo.
Chorro de agua
Cabezal operador para chorro de agua.
Nombre
CnName
Diámetro
UsefulDiameter
1 Pequeña muela de forma circular para montar en el electromandril o en los agregados, utilizada para realizar cortes
en la superficie del vidrio.
02/02/2016
1385
Capítulo - Datos herramientas vidrio/mármol - Datos generales
Diámetro de la herramienta. Por lo tanto, tomando la herramienta vista en sección, es el diámetro mínimo de la
parte de la herramienta destinada a la elaboración.
571. Ejemplos diámetro
A. Diámetro para herramientas de rebordeado1
B. Diámetro para herramientas de perforación
Longitud de uso
UsefulLength
Longitud de la herramienta expresada en milímetros, es decir, distancia entre el extremo inferior de la herramienta
y la nariz del electromandril.
572. Ejemplos de longitud
A. Longitud de uso para herramientas de rebordeado
B. Longitud de uso para herramientas de perforación
02/02/2016
1386
Capítulo - Datos herramientas vidrio/mármol - Datos generales
de datos Longitud de uso han sido modificados, haciendo clic1 en el pulsador2 , el dibujo 3D y el dibujo
acotado se adaptan a los valores configurados.
Descripción
Description
Breve texto para recordar notas particulares acerca de la herramienta o sus funciones.
Dirección de rotación
RotDir
Horaria
Rotación en sentido horario.
Antihoraria
Rotación en sentido antihorario.
Desde programa
Sentido de rotación automático. Para las herramientas que giran en sentido horario y antihorario en función
de las necesidades de elaboración.
Eliminación
REMOVAL
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1387
Capítulo - Datos herramientas vidrio/mármol - Datos generales
Color eliminación
RemovalColor
Solo para simulación. Selecciona el color utilizado para identificar el material extraído durante la simulación de la
elaboración.
Distancia entre el eje de la herramienta y el borde de la pieza a elaborar, para calcular la posición de la
herramienta. Este valor será siempre mayor que el radio mínimo de la herramienta.
Este dato no es tomado en cuenta para elaborar el interior del material, por ejemplo para efectuar perforaciones.
574. Distancia mínima de conexión (A)
02/02/2016
1388
Capítulo - Datos herramientas vidrio/mármol - Datos generales
% Velocidad de entrada
VELACC
Velocidad de entrada utilizada por la herramienta para pasar de la posición mínima de conexión al contacto con el
material. Velocidad de acercamiento de la herramienta al punto inicial de la elaboración. Útil para evitar
astillados. Expresada en porcentaje con respecto a la velocidad de avance (mm/min).
% Velocidad de salida
VELOUT
Velocidad de salida utilizada por la herramienta para pasar del contacto con el material a la posición mínima de
seguridad. Útil para evitar astillados. Expresada en porcentaje con respecto a la velocidad de avance (mm/min).
Cota Z de seguridad
ZSIC
Punto a una cierta distancia de la pieza, para posicionar la herramienta durante los desplazamientos en X/Y entre
una elaboración y la siguiente, para evitar colisiones.
Siempre se mide en el eje Z entre el extremo inferior de la herramienta y la superficie de la pieza.
De esta distancia a la cota indicada en el campo de datos Cota Z de aproximación, la herramienta se desplazará
a la velocidad indicada en el campo de datos Bajada.
ATENCIÓN:
Cota Z de aproximación
ZACC
Posición intermedia entre la posición de seguridad y la posición de conexión que la herramienta toma para
prepararse y comenzar a trabajar el material. Siempre se mide en el eje Z entre el extremo inferior de la
herramienta y la superficie de la pieza.
De esta distancia a la cota de trabajo, la herramienta se desplazará a la velocidad indicada en el campo de datos
Avance.
Ángulo de dirección
ANGDIR
02/02/2016
1389
Capítulo - Datos herramientas vidrio/mármol - Datos generales
A Ángulo de dirección
B Herramienta sierra circular
C Superficie placa o panel
Ángulo de talonado
ANGTALLON
Solo para herramientas de bisel y muelas cónicas. Ángulo de trabajo de la herramienta, medido en el eje Z. Con
este ángulo la herramienta toca el material solo con un parte de su superficie de incisión. Si el valor es inferior a
cero, la herramienta trabajará con la parte delantera del filo de corte, de "frente"; si el valor es superior a cero, la
herramienta trabajará con la parte trasera del filo de corte, de "culata".
576. Ángulo de talonado
02/02/2016
1390
Capítulo - Datos herramientas vidrio/mármol - Datos generales
Costo unidad
UNICOST
Refrigerante interno
H2OINT
Solo para herramientas para mármol. Habilita o deshabilita el uso de refrigerante dentro de la herramienta para
enfriar el material. El refrigerante se dosifica mediante toberas presentes en el cuerpo de la herramienta.
Refrigerante externo
H2OEST
Solo herramientas para mármol. Habilita o deshabilita el uso de refrigerante externo para enfriar la herramienta. El
refrigerante se dosifica mediante toberas externas al cuerpo de la herramienta.
02/02/2016
1391
Capítulo - Datos herramientas vidrio/mármol - Datos generales
Cerio
REFRIG3
Solo herramientas para vidrio, muelas de bisel y muelas de rebajado. Habilita o deshabilita el uso de cerio1 para
lustrar el material combinado con las herramientas de lustrado. El lustrador se dosifica mediante toberas
externas a la herramienta.
Ángulo de rotación
ANGROT
02/02/2016
1392
Capítulo - Datos herramientas vidrio/mármol - Datos generales
Profundidad máxima que puede alcanzar la herramienta durante la elaboración en las caras verticales de la pieza.
Ingresar el valor máximo por encima del cual la herramienta no puede ir.
Máximo paso que existe entre las pasadas horizontales de una elaboración.
Espesor de corte
Thickness
Espesor del cuerpo de corte. Para las sierras circulares, corresponde al espesor de la hoja1.
Profundidad
Depth
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1393
Capítulo - Datos herramientas vidrio/mármol - Velocidad
Velocidad
NOTA:
Los valores para ingresar en los siguientes campos de datos deben ser los indicados en las
fichas técnicas suministradas con la herramienta adquirida.
Bajada
Descendant
Bajada Mín.
MinDescendant
Bajada Máx.
MaxDescendant
Avance
Work
Avance Mín.
MinWork
Avance Máx.
MaxWork
Rotación
Rotation
02/02/2016
1394
Capítulo - Datos herramientas vidrio/mármol - Velocidad
Rotación Mín.
MinRotation
Rotación Máx.
MaxRotation
02/02/2016
1395
Capítulo - Datos herramientas vidrio/mármol - Filtros
Filtros
Máquinas
Lista de las máquinas para combinar con la herramienta. Durante la programación en el entorno Cad / Cam, la
herramienta se visualiza solo para el tipo de máquina seleccionado en esta lista.
02/02/2016
1396
Uso y catalogación
Nociones de uso y procedimientos
• Nociones de uso del entorno Herramientas
• Catalogación de las herramientas
• Catalogación Elaboraciones Automáticas
• Catalogación Macro
• Catalogación Secuencias
02/02/2016
1397
Capítulo - Nociones de uso del entorno Herramientas -
02/02/2016
1398
Capítulo - Nociones de uso del entorno Herramientas - Girar la vista en el área de avance
Como alternativa, hacer clic3 en el pulsador4 , presionar el botón izquierdo del ratón, posicionar el
cursor sobre la gráfica y moverlo.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
4 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1399
Capítulo - Nociones de uso del entorno Herramientas - Mostrar las vistas en el área de avance
02/02/2016
1400
Capítulo - Nociones de uso del entorno Herramientas - La tabla del entorno
02/02/2016
1401
Capítulo - Nociones de uso del entorno Herramientas - La tabla del entorno
1. Hacer clic en el pulsador para visualizar el menú1 con la lista de las columnas.
2. Marcar2 las opciones deseadas entre las que presenta la lista. La casilla marcada3 indica que la opción ha
sido habilitada y que se mostrará la columna correspondiente en la tabla.
3. Ingresar la dimensión preferida (en pixel) o bien dejar la leyenda Auto en el cuadro de texto vacío, al lado
del nombre de la columna.
1 Lista de mandos a seleccionar con el ratón, los cuales despliegan un submenú, es decir una lista de opciones que
permiten efectuar determinadas operaciones o funciones.
2 Hacer clic en una casilla para marcarla y habilitar su función.
02/02/2016
1402
Capítulo - Catalogación de las herramientas -
02/02/2016
1403
Capítulo - Catalogación de las herramientas - Crear las herramientas
1 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
5 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
6 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1404
Capítulo - Catalogación de las herramientas - Crear las herramientas
Nombre de la herramienta
Nombre o código de la herramienta.
Clase herramienta
Clase a la cual se asocia la herramienta.
Modelos disponibles
Lista de los modelos disponibles.
02/02/2016
1405
Capítulo - Catalogación de las herramientas - Crear las herramientas mediante copia
4. Hacer clic en el pulsador para guardar las configuraciones y cerrar la ventana de diálogo. En el cuerpo
del entorno se visualiza la ficha de la nueva herramienta.
5. Completar los campos de datos.
02/02/2016
1406
Capítulo - Catalogación de las herramientas - Borrar las herramientas
Para borrar una herramienta de la tabla, seleccionarla, hacer clic con el pulsador y confirmar.
02/02/2016
1407
Capítulo - Catalogación de las herramientas - Cambiar el nombre de las herramientas
02/02/2016
1408
Capítulo - Catalogación de las herramientas - Guardar una herramienta como modelo
2. Hacer clic en el pulsador . Se abre la ventana de diálogo Crear template desde la herramienta.
3. Indicar el nombre del modelo en el campo de datos Nombre template.
4. Ingresar una breve descripción en el campo de datos Descripción para el template.
5. Hacer clic en el pulsador para guardar las configuraciones y cerrar la ventana de diálogo.
El nuevo modelo creado aparece en la lista Modelos disponibles de la ventana de diálogo Nueva herramienta.
02/02/2016
1409
Capítulo - Catalogación de las herramientas - Buscar y aplicar filtro a las herramientas
3. Hacer clic en el pulsador para guardar las configuraciones, cerrar la ventana de diálogo e iniciar la
búsqueda. En la tabla se visualizan solo las herramientas deseadas.
02/02/2016
1410
Capítulo - Catalogación de las herramientas - Buscar y aplicar filtro a las herramientas
Nombre
Nombre de la herramienta.
Descripción
Nota o descripción de la herramienta.
Diámetro
Diámetro de la herramienta.
Longitud de uso
Longitud de la herramienta.
RPM
Velocidad estándar de rotación de la herramienta.
Feed
Velocidad estándar de avance de la herramienta.
02/02/2016
1411
Capítulo - Catalogación de las herramientas - Buscar y aplicar filtro a las herramientas
Este filtro es válido solo para las herramientas para la elaboración de la madera.
• Para visualizar en la tabla solo las herramientas que contienen determinadas palabras clave indicadas en la
ficha correspondientes de los filtros de la herramienta, ingresar en el cuadro de texto cerca del campo de
datos (ver Área filtros) una o más palabras separadas por una coma. Nombre
La búsqueda de la palabra clave se realiza dentro de los filtros definidos en las propiedades de las
herramientas (véase Filtros; herramientas para la madera).
• Para filtrar las herramientas en base a una cadena alfanumérica indicada en el campo de datos Nombre de
la ficha de las herramientas, ingresar la cadena en el cuadro de texto Nombre del área de los filtros.
Por ejemplo, ingresando una sola letra se seleccionarán todas las herramientas cuyo nombre contenga esa
letra.
02/02/2016
1412
Capítulo - Catalogación de las herramientas - Definir los datos de las herramientas en fase de registro
1 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
02/02/2016
1413
Capítulo - Catalogación de las herramientas - Definir los datos de las herramientas en fase de registro
Los puntos de control son puntos que se pueden especificar en el perfil de la herramienta para ser tomados como
referencia para la elaboración (por ej.: para aprovechar parte del perfil de una herramienta durante el fresado, o
para posicionar la herramienta más arriba o más abajo del punto de conexión nominal).
Para agregar puntos de control, proceder como se indica a continuación:
1. Hacer clic en el pulsador “+” cerca del título de la sección Lista de referencias (véase Puntos de control),
para agregar una nueva referencia.
2. Hacer clic en el pulsador Selecciona referencia del área gráfica y posicionar el cursor1 en la gráfica acotada
de la herramienta.
3. Hacer clic en el diseño de la herramienta para definir el punto de control: el sistema calcula el diámetro de la
herramienta en ese punto y la distancia de la nariz del mandril.
4. Hacer clic en el pulsador Guardar para guardar las configuraciones y cerrar la ficha de la herramienta.
Para guardar sin cerrar la ficha, hacer clic en el pulsador Aplicar; en este caso, para cerrar la ficha, hacer
clic en el pulsador Cancelar.
La palabra clave de las herramientas es útil cuando existe la necesidad de crear muchas herramientas, para
poder simplificar la búsqueda y mostrar en la tabla solo las herramientas deseadas.
Durante la búsqueda en la tabla, será suficiente agregar las palabras clave para visualizar la lista de las
herramientas deseadas.
Para agregar las palabras clave, proceder como se indica a continuación:
1. Seleccionar el tipo de máquina en el campo específico correspondiente (véase Filtros).
2. Hacer clic en el pulsador “+” cerca del título de la sección Filtros para familia (véase Filtros), para mostrar
el cuadro de texto donde se debe introducir la palabra clave.
Para ingresar más de una palabra clave, hacer nuevamente clic en el pulsador “+”.
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
1414
Capítulo - Catalogación de las herramientas - Definir los datos de las herramientas en fase de registro
Para ingresar más palabras clave, utilizar la sección Filtros para aplicación1 (véase Filtros).
3. Hacer clic en el pulsador Guardar para guardar las configuraciones y cerrar la ficha de la herramienta.
Para guardar sin cerrar la ficha, hacer clic en el pulsador Aplicar; en este caso, para cerrar la ficha, hacer
clic en el pulsador Cancelar.
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
1415
Capítulo - Catalogación Elaboraciones Automáticas -
Catalogación Elaboraciones
Automáticas
Para acceder
Hacer clic1 en el pulsador2 de la barra de los entornos y en el pulsador de la barra de gestión de las
herramientas.
Descripción
Las elaboraciones automáticas son un conjunto de elaboraciones configuradas a partir de las geometrías, para
facilitar la programación. Configurar una elaboración automática significa asignar reglas a distintos tipos de
geometrías, de manera que el sistema pueda aplicarlas a los diseños creados en el entorno Cad / Cam para
generar automáticamente las posibles elaboraciones.
Temas relacionados
• Ficha Elaboraciones Automáticas
• Datos de elaboraciones automáticas
• Mandos de las elaboraciones automáticas
Procedimientos asociados
• Aplicación de las elaboraciones automáticas
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1416
Capítulo - Catalogación Elaboraciones Automáticas - Creación de una nueva configuración
2. Hacer clic en el pulsador para agregar una nueva regla. Se visualiza la ventana de diálogo1 "Nueva
regla " .
3. Completar los campos de datos y hacer clic2 en el pulsador para visualizar las siguientes
páginas de datos. Para visualizar la descripción, ver Ventana de diálogo Nueva regla .
4. Hacer clic en el pulsador para guardar las configuraciones y cerrar la ventana de diálogo. En la tabla
del entorno aparece la fila con la nueva regla.
5. Completar los campos de datos en la sección Detalle regla y en el área de los parámetros3 de elaboración.
La regla que se ingresa es valida solo cuando en la tabla se visualiza el pulsador verde en la columna Válida; el
pulsador rojo indica que la regla está incompleta y que faltan datos.
1 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Parte del área datos con las fichas para la gestión de los parámetros geométricos y tecnológicos.
02/02/2016
1417
Capítulo - Catalogación Elaboraciones Automáticas - Ventana de diálogo Nueva regla
Sección Geometría
Lista de las geometrías a las cuales se aplica la regla. Hacer clic en la geometría deseada y, luego, en el
Sección Elaboración
Lista de las elaboraciones que se deben asociar a la geometría seleccionada anteriormente. Hacer clic en la
Descripción
Descripción de la regla creada.
02/02/2016
1418
Capítulo - Catalogación Elaboraciones Automáticas - Ejemplos de elaboraciones automáticas
1. Hacer clic en el pulsador para agregar una nueva regla. Se visualiza la ventana de diálogo "Nueva
regla " .
2. Hacer clic en la opción Punto en la página Sección Geometría y, luego, en el pulsador para
continuar.
3. Hacer clic en la elaboración Perforación en la página Sección Elaboración y, luego, en el pulsador
para continuar.
02/02/2016
1419
Capítulo - Catalogación Elaboraciones Automáticas - Ejemplos de elaboraciones automáticas
1. Hacer clic en el pulsador para agregar una nueva regla. Se visualiza la ventana de diálogo "Nueva
regla " .
para continuar.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
1420
Capítulo - Catalogación Elaboraciones Automáticas - Ejemplos de elaboraciones automáticas
1. Hacer clic en el pulsador para agregar una nueva regla. Se visualiza la ventana de diálogo "Nueva
regla " .
02/02/2016
1421
Capítulo - Catalogación Elaboraciones Automáticas - Ejemplos de elaboraciones automáticas
2. Hacer clic en la opción Línea en la página Sección Geometría y, luego, en el pulsador para
continuar.
En ese caso, la línea es reconocida como un corte (figura 583), porque la opción Intersect Edges Rule definida en
la regla indica que todas las líneas que cruzan una geometría cerrada deben ser consideradas como cortes.
A. geometría de contorno;
B. geometría interna;
C. resultado de la elaboración automática aplicada.
1. Hacer clic en el pulsador para agregar una nueva regla. Se visualiza la ventana de diálogo "Nueva
regla " .
2 Mando para realizar figuras formadas por uno o varios segmentos consecutivos, conectados entre sí por los
extremos, que se comportan como un único objeto.
02/02/2016
1422
Capítulo - Catalogación Elaboraciones Automáticas - Ejemplos de elaboraciones automáticas
para continuar.
1. Hacer clic en el pulsador para agregar una nueva regla. Se visualiza la ventana de diálogo "Nueva
regla " .
02/02/2016
1423
Capítulo - Catalogación Elaboraciones Automáticas - Ejemplos de elaboraciones automáticas
para continuar.
02/02/2016
1424
Capítulo - Catalogación Macro -
Catalogación Macro
Para acceder
Para acceder a la ficha de gestión de las macros (Ficha datos de identificación macro), hacer clic1 en el
Descripción
Las macro son sub-programas que se ejecutan en el entorno Cad / Cam, para facilitar la programación.
Crear una macro significa generar un documento3 que incluya datos geométricos y tecnológicos, guardarlo como
macro y utilizarlo a través de la ficha de gestión de las macros correspondiente.
Temas relacionados
• Mandos de gestión de las macros
• Ficha datos de identificación macro
• Macro
• Datos ficha macro
Procedimientos asociados
• Aplicación de las macros
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1425
Capítulo - Catalogación Macro - Creación y memorización de las macros
2. Crear un programa de elaboración1 paramétrico y guardarlo como macro haciendo clic2 en el pulsador .
Se abre la ventana de memorización correspondiente (véase La ventana de diálogo Generar macro ).
3. Completar los campos de datos y hacer clic en el pulsador para visualizar las siguientes
páginas de datos.
Para visualizar la descripción, ver La ventana de diálogo Generar macro .
4. Seleccionar una imagen para asociar a la macro.
5. Hacer clic en el pulsador para guardar las configuraciones y cerrar la ventana de diálogo3.
Se abre la ficha de gestión de las macros y la ficha con los datos de la nueva macro creada.
6. Hacer clic en el pulsador Guardar para memorizar la macro. En la tabla del entorno aparece la fila con la
nueva macro.
1 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
1426
Capítulo - Catalogación Macro - Creación y memorización de las macros
3. Hacer clic en el pulsador para abrir el programa de elaboración paramétrico creado anteriormente.
4. Ejecutar los puntos 3, 4, 5, y 6 indicados en el apartado anterior.
02/02/2016
1427
Capítulo - Catalogación Macro - Apertura y modificación de la macro
Para abrir una macro para modificar los valores o las variables de la misma,
efectuar las operaciones siguientes:
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
1428
Capítulo - Catalogación Macro - La ventana de diálogo Generar macro
Sección fichero
Permite seleccionar el programa de elaboración creado en el entorno Cad / Cam. Esta sección se visualiza
solamente cuando se genera una macro partiendo de la ficha de gestión de las macros.
Nombre macro
Imagen de la macro
Permite seleccionar una imagen para asociar a la macro. Hacer clic en la casilla para mostrar la lista de las
imágenes o bien utilizar los pulsadores laterales específicos para buscar las imágenes dentro de las carpetas del
sistema operativo.
02/02/2016
1429
Capítulo - Catalogación Secuencias -
Catalogación Secuencias
Para acceder
Hacer clic1 en el pulsador2 de la barra de los entornos y en el pulsador de la barra de gestión de las
herramientas.
Descripción
Las secuencias de elaboración son un conjunto de elaboraciones ordenadas en secuencia, para aplicar a las
geometrías o a las superficies seleccionadas, para poder agilizar la programación.
Por ejemplo, si para perfilar una pieza se debe generar un desbaste, un fresado con fresa perfilada y un acabado,
con las secuencias es posible crear un grupo que incluya todas estas elaboraciones con herramientas diferentes,
las cuales deben estar presentes dentro del entorno Cad / Cam y aplicarse al perfil dibujado.
Temas relacionados
• Ficha Datos de las secuencias
• Secuencia
• Instrumentos de las secuencias de elaboración
Procedimientos asociados
• Aplicación de las secuencias
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1430
Capítulo - Catalogación Secuencias - Ventana de diálogo Buscar secuencia
Tipo
Permite filtrar la búsqueda en función del tipo.
Ingresar el tipo de secuencia.
Descripción
Permite filtrar la búsqueda en función del comentario.
02/02/2016
1431
Capítulo - Catalogación Secuencias - Creación de una secuencia
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Imagen gráfica que se utiliza para representar un dato, un pulsador, etc.
02/02/2016
1432
Capítulo - Catalogación Secuencias - Creación de una secuencia
3. Hacer clic en el pulsador para guardar las operaciones efectuadas y cerrar la ventana, o
4. Rellenar los campos de datos del área B. Para visualizar la descripción, ver Datos genéricos de la
secuencia creada.
Haciendo clic en una elaboración, en el recuadro de avance C, se muestran las fichas con los datos de la
elaboración seleccionada. Para la descripción de los campos de datos, véanse los apartados relativos al
tipo de elaboración seleccionada.
02/02/2016
1433
Capítulo - Catalogación Secuencias - Ventana de diálogo Nueva secuencia
Nombre de la secuencia
Nombre de la secuencia.
Tipo de secuencia
Tipo de secuencia. Seleccionar el tipo en el menú desplegable1.
Genérica
Secuencia de elaboración genérica. En este caso, es posible ingresar todas las elaboraciones
deseadas.
Contorneo
Secuencia de elaboración para perfilar el contorno de la pieza. En este caso, es posible ingresar solo
las elaboraciones de contorneo2. Para la descripción de los campos de datos, ver Contorneo .
Contorneo bisel
Secuencia de elaboración para generar biselados en la pieza. Para la descripción de los campos de
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
2 Perfilado de la parte externa del cerramiento ensamblado: la hoja o el bastidor.
02/02/2016
1434
Capítulo - Catalogación Secuencias - Ventana de diálogo Nueva secuencia
Contorneo rebajado
Secuencia de elaboración para perfilar el contorno de la pieza. En este caso, es posible ingresar solo
las elaboraciones de contorneo. Para la descripción de los campos de datos, ver Contorneo .
Incisión
Secuencia de elaboración para generar incisiones en la pieza.
Para la descripción de los campos de datos, ver Incisión con broca .
Escurridero
Secuencia de elaboración para realizar incisiones en la pieza y crear los escurridores.
Para la descripción de los campos de datos, véase Incisión con broca
Descripción
Comentario o descripción de la secuencia.
Imagen
Lista de los perfiles del borde por realizar, para asociar a la secuencia de trabajo creada. Seleccionar la imagen
en el menú desplegable.
Para la descripción de las opciones, ver el campo1 de datos Imagen (Datos genéricos de la secuencia creada).
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1435
Capítulo - Catalogación Secuencias - Datos genéricos de la secuencia creada
A. Parámetros generales
B. Datos geométricos
C. Contorneo
D. Biselado
Parámetros generales
Descripción
Description
Imagen
Lista de los perfiles del borde por realizar, para asociar a la secuencia de trabajo creada. Seleccionar la imagen
en el menú desplegable.
Genérica
02/02/2016
1436
Capítulo - Catalogación Secuencias - Datos genéricos de la secuencia creada
Canto romo
Elaboración de la pieza con herramienta modelada, para generar un borde con perfil en forma de semi-toro.
590. Dos tipos de perfil en forma de canto romo
Pico de cuervo
Elaboración de la pieza con herramienta modelada, para generar un borde con perfil similar a un pico de
cuervo.
02/02/2016
1437
Capítulo - Catalogación Secuencias - Datos genéricos de la secuencia creada
Canto plano
Modelado de la pieza con herramienta chata, para generar un borde con perfil chato con o sin achaflanados.
592. Perfil chato con chaflanes
Canto redondo
Modelado de la pieza con herramienta redondeada, para generar un borde con perfil levemente redondeado
o en forma de toro.
593. Perfil redondo toro
02/02/2016
1438
Capítulo - Catalogación Secuencias - Datos genéricos de la secuencia creada
Triple pence
Elaboración de la pieza con herramienta modelada, para generar un borde con perfil en forma de tres semi-
toro.
594. Perfil triple
Bisel
Contorneo1 de la pieza con muelas para generar el bisel.
595. Perfil bisel
Filtro descripción
Tag
Permite definir el rango (mínimo y máximo) del espesor de la pieza, dentro del cual puede aplicarse la secuencia.
02/02/2016
1439
Capítulo - Catalogación Secuencias - Datos genéricos de la secuencia creada
Datos geométricos
Para la descripción, ver la sección homónima en las elaboraciones.
Contorneo
Esta sección aparece solo cuando en la secuencia hay elaboraciones de biselado (por ej.: secuencias de tipo
Contorneo y Contorneo rebajado y Contorneo bisel).
Espesor del primer material excedente (material sobrante) que debe dejarse alrededor del perfil programado.
Este valor se calcula automáticamente, en función de la extracción definida en la herramienta ingresada en la
secuencia.
Espesor del segundo material excedente (material sobrante) que debe dejarse alrededor del perfil programado.
Profundidad de trabajo
Profundidad de la elaboración.
Biselado
Esta sección aparece sólo cuando en la secuencia hay elaboraciones de biselado (por ej.: secuencias de tipo
Contorneo bisel).
02/02/2016
1440
Capítulo - Catalogación Secuencias - Datos genéricos de la secuencia creada
02/02/2016
1441
Equipamiento
Entorno dedicado al
equipamiento de los grupos
operadores1 y de los almacenes
de herramientas.
1 Órganos de la máquina destinados a la instalación de las herramientas necesarias para la elaboración. Para la
descripción de cada grupo, consultar las instrucciones de uso de la máquina.
02/02/2016
1442
Capítulo - Presentación del entorno -
Para acceder
Para acceder al entorno Equipamiento, visualizar la barra de los entornos y hacer clic1 en el pulsador2 .
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1443
Capítulo - Presentación del entorno - Información acerca del entorno
1 Órganos de la máquina destinados a la instalación de las herramientas necesarias para la elaboración. Para la
descripción de cada grupo, consultar las instrucciones de uso de la máquina.
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
02/02/2016
1444
Capítulo - Presentación del entorno - Vista panorámica del entorno
A. Barra estándar
B. Área gráfica
C. Lista de árbol de las partes de la máquina
D. Área herramientas
02/02/2016
1445
Capítulo - Estructura del entorno -
02/02/2016
1446
Capítulo - Estructura del entorno - Barra estándar
Barra estándar
Barra ubicada en el ápice de la aplicación1 que contiene los instrumentos principales.
Listado de pulsadores
Abre la ventana de sistema3 para equipar los almacenes, importando los datos desde un fichero
de configuración.
Abre la ventana de sistema para equipar los mandriles, importando los datos desde un fichero
de configuración.
Abre la ventana de sistema para memorizar los datos del equipamiento de los almacenes de
herramientas en un fichero (XML).
Abre la ventana de sistema para memorizar los datos del equipamiento de los mandriles en un
fichero (XML).
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
3 Ventana que permite navegar al interior del sistema operativo Windows.
02/02/2016
1447
Capítulo - Estructura del entorno - Barra estándar
Véase también:
• Girar la vista
Véase también:
• Arrastrar la vista
Aumenta la visualización del área de dibujo3 para acercar los objetos (Cursor de aumento).
Véase también:
• Agrandar y reducir la vista
Reduce la visualización del área de dibujo para alejar los objetos (Cursor de reducción).
Véase también:
• Agrandar y reducir la vista
Adapta todos los objetos creados a las dimensiones del área de dibujo.
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
1448
Capítulo - Estructura del entorno - Barra estándar
02/02/2016
1449
Capítulo - Estructura del entorno - Área gráfica
Área gráfica
Muestra la ficha con la gráfica de toda la máquina o con las partes de la máquina seleccionadas en la lista de
árbol de la derecha.
Seleccionando con el cursor del ratón un icono1 de la lista de árbol de la derecha (ref. A, figura 597), el objeto
correspondiente, en el área gráfica, se pinta de amarillo (ref. B, figura 597).
597. Ejemplo de gráfica de una máquina con la correspondiente lista de árbol de los objetos que la conforman.
02/02/2016
1450
Capítulo - Estructura del entorno - Lista de árbol de las partes de la máquina
Para seleccionar un portaherramientas o un mandril, utilizar el cursor en forma de cruz, o bien, hacer clic en
el icono de la lista de árbol; la selección3 se vuelve de color azul (ref. A, figura 598).
598. Ejemplo: haciendo clic en el icono del almacén se despliega la lista de todos los portaherramientas.
Los portaherramientas seleccionados son de color azul (ref. A); el portaherramientas evidenciado es de color
amarillo en la gráfica y anaranjado en la lista de árbol (ref. B).
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
02/02/2016
1451
Capítulo - Estructura del entorno - Área herramientas
Área herramientas
Zona delimitada, ubicada en la parte inferior del entorno, que contiene las fichas de todas las herramientas para
instalar: fresas, brocas, agregados, deflectores, etc.
599. Ejemplo
A. Ficha que muestra la lista de las fresas, brocas, hojas1 de corte, etc.
B. Campos de mandos
C. Campos de datos
Campos para realizar la búsqueda basándose en el nombre de la herramienta o en la palabra clave.
D. Avance
Muestra el avance y los datos dimensionales de la herramienta o del agregado seleccionado en la ficha.
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1452
Capítulo - Equipamiento de unidades operadoras y almacenes -
Equipamiento de unidades
operadoras y almacenes
02/02/2016
1453
Capítulo - Equipamiento de unidades operadoras y almacenes - Equipamiento de la unidad operadora
Para equipar la unidad operadora1, acceder al entorno de equipamiento haciendo clic2 en el pulsador3 de la
barra de los entornos.
Equipamiento de un mandril
Respetar uno de los siguientes métodos:
• Seleccionar una herramienta en el área apropiada y arrastrarla sobre la gráfica del mandril que se desea
equipar (Drag and drop).
• Utilizar el cursor6 en forma de cruz para seleccionar en la gráfica el mandril que se debe equipar.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
5 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
6 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
1454
Capítulo - Equipamiento de unidades operadoras y almacenes - Equipamiento de la unidad operadora
• En la lista de árbol de la derecha, seleccionar el icono1 del grupo o del electromandril deseado para abrir la
lista de los mandriles y hacer clic2 en el mandril que se desea equipar; la selección y el mandril se vuelven
de color azul.
Hacer doble clic en el icono de la herramienta en el área específica.
• Utilizar el cursor en forma de cruz , presionar la tecla Ctrl del teclado y hacer clic en la gráfica de los
mandriles que se deben equipar; las selecciones3 se visualizan de color azul.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
02/02/2016
1455
Capítulo - Equipamiento de unidades operadoras y almacenes - Equipamiento de la unidad operadora
Desplazar el cursor sobre el área específica y hacer doble clic sobre el icono de la herramienta que se
desea agregar en los mandriles activos.
• En la lista de árbol de la derecha, seleccionar el icono del grupo o del electromandril deseado para abrir la
lista de los mandriles y hacer clic en cada mandril, manteniendo presionada la tecla Ctrl del teclado: las
selecciones y los mandriles se visualizan en color azul.
Desplazar el cursor sobre el área específica y hacer doble clic sobre el icono de la herramienta que se
desea agregar en los mandriles activos.
• Utilizar el cursor en forma de cruz para seleccionar el mandril que se debe desequipar, en el área
gráfica. Para seleccionar más de un mandril utilizar también la tecla Ctrl del teclado.
Desequipar haciendo clic en el pulsador ; como alternativa, presionar la tecla Canc del teclado.
NOTA:
• En la lista de árbol de la derecha, seleccionar el icono del grupo o del electromandril deseado; se despliega
la lista de los mandriles y se visualiza el grupo en el área gráfica.
En la lista de árbol, seleccionar todos los mandriles que se desea desequipar y hacer clic en el pulsador
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
1456
Capítulo - Equipamiento de unidades operadoras y almacenes - Equipamiento del almacén de herramientas
Para equipar el almacén herramientas, acceder al entorno de equipamiento haciendo clic en el pulsador de
la barra de los entornos.
Equipamiento de un portaherramientas
Respetar uno de los siguientes métodos:
• Seleccionar una herramienta en el área apropiada y arrastrarla sobre la gráfica del portaherramientas que se
desea equipar (Drag and drop).
• Utilizar el cursor en forma de cruz para seleccionar en la gráfica el portaherramientas que se debe
equipar.
Seleccionar una herramienta en el área específica y agregarla con un doble clic.
02/02/2016
1457
Capítulo - Equipamiento de unidades operadoras y almacenes - Equipamiento del almacén de herramientas
• En la lista de árbol de la derecha, seleccionar el icono del almacén deseado para abrir la lista de los
portaherramientas y hacer clic en el portaherramientas que se desea equipar.
• Utilizar el cursor en forma de cruz , presionar la tecla Ctrl del teclado y hacer clic en la gráfica de los
portaherramientas que se deben equipar; las selecciones se visualizan de color azul.
Desplazar el cursor sobre el área específica y hacer doble clic sobre el icono de la herramienta que se
desea agregar en los portaherramientas activos.
• En la lista de árbol de la derecha, seleccionar el icono del almacén deseado para abrir la lista de los
portaherramientas y hacer clic en cada portaherramienta, manteniendo presionada la tecla Ctrl del teclado:
las selecciones y los portaherramientas se visualizan en color azul.
Desplazar el cursor sobre el área específica y hacer doble clic sobre el icono de la herramienta que se
desea agregar en los portaherramientas activos.
02/02/2016
1458
Capítulo - Equipamiento de unidades operadoras y almacenes - Equipamiento del almacén de herramientas
• Utilizar el cursor en forma de cruz para seleccionar en el área gráfica el portaherramientas que se debe
desequipar. Para seleccionar más de un portaherramientas utilizar también la tecla Ctrl del teclado.
Desequipar haciendo clic en el pulsador ; como alternativa, presionar la tecla Canc del teclado.
NOTA:
• En la lista de árbol de la derecha, seleccionar el icono del almacén deseado; se despliega la lista de los
portaherramientas y se visualiza el almacén en el área gráfica.
En la lista de árbol, seleccionar todos los portaherramientas que se desea desequipar y hacer clic en el
pulsador .
02/02/2016
1459
Capítulo - Equipamiento de unidades operadoras y almacenes - Guardar el equipamiento de la máquina
02/02/2016
1460
Lista
Entorno específico para la
gestión de la lista de trabajo.
02/02/2016
1461
Capítulo - Presentación del entorno -
Para acceder
Para acceder al entorno Lista, visualizar la barra de los entornos y hacer clic1 en el pulsador2 .
Temas relacionados
• Ficha Código de barras
• Gestión de la lista de trabajo
• Uso de la lista mediante la lectura de los códigos de barras
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1462
Capítulo - Presentación del entorno - Información acerca del entorno
02/02/2016
1463
Capítulo - Presentación del entorno - Vista panorámica del entorno
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
02/02/2016
1464
Capítulo - Presentación del entorno - Vista panorámica del entorno
02/02/2016
1465
Capítulo - Presentación del entorno - Vista panorámica del entorno
Cantidad
Permite indicar la cantidad de piezas para elaborar.
Cuentapiezas
Número de piezas elaboradas.
Campo en el cual se visualiza la estimación del tiempo útil para llevar a cabo la elaboración.
Expresión
Valor de la variable: valores numéricos absolutos, fórmulas, etc.
Descripción
Campo dedicado al comentario o a las notas.
Origen
Origen de referencia del plano de trabajo para aproximar la pieza.
1 Indica el tipo de fichero, es decir de aplicación, al cual está asociado, formado por tres o cuatro caracteres
precedidos por un punto. Por ejemplo, la extensión .txt indica un fichero de solo texto que se puede leer con cualquier
Editor de texto.
2 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
3 Imagen gráfica que se utiliza para representar un dato, un pulsador, etc.
02/02/2016
1466
Capítulo - Presentación del entorno - Vista panorámica del entorno
Haciendo clic en el menú3 despegable adyacente al icono se muestran las siguientes opciones:
Agregar programa
Agregar el programa en la lista mediante la lectura del código de barras.
Para agregar el programa en la lista, el fichero tiene que localizarse dentro de la carpeta de los programas definida
en el entorno Configuraciones generales.
Importación de lista
Completa la lista de trabajo con los programas indicados en el código de barras escaneado con el lector.
Para la descripción de otros campos de datos, ver Campos de datos de las líneas de la lista.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo de mandos para activar o desactivar determinadas operaciones.
3 Lista de mandos a seleccionar con el ratón, los cuales despliegan un submenú, es decir una lista de opciones que
permiten efectuar determinadas operaciones o funciones.
02/02/2016
1467
Capítulo - Presentación del entorno - Colores de identificación del entorno
02/02/2016
1468
Capítulo - Presentación del entorno - Colores de identificación del entorno
• Rojo
Tiempo no válido; se podrían haber modificado datos en el programa. En este caso, iniciar nuevamente el
cálculo de los tiempos.
02/02/2016
1469
Capítulo - Mandos del entorno -
02/02/2016
1470
Capítulo - Mandos del entorno - Mandos de la ficha Datos de identificación de las listas
02/02/2016
1471
Capítulo - Mandos del entorno - Mandos de gestión de líneas
Pone a cero los valores presentes en el campo1 de datos Cuentapiezas de las líneas de la tabla
seleccionadas.
Ejecuta el cálculo de los tiempos de ejecución de los programas insertados en la lista, a partir
del programa seleccionado.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
3 Acrónimo de International Standardization Organization (Organismo Internacional de Estandarización que
determina los estándares tecnológicos e industriales). Formato de fichero que contiene el lenguaje de programación
de la máquina de control numérico.
02/02/2016
1472
Capítulo - Mandos del entorno - Mandos de gestión de líneas
Abrir en el entorno Pieza en la máquina para poder equipar el plano de trabajo y posicionar las
piezas presentes en el programa de elaboración seleccionado en la lista.
Abrir el área del simulador del entorno Pieza en la máquina para poder simular el programa de
elaboración seleccionado en la lista.
Muestra la ventana de sistema1 para buscar los ficheros de los programas (iso, bSolid, bpp.,
etc.) para insertar en la lista de trabajo.
Muestra la ventana de sistema para importar la lista de los programas de elaboración presentes
en las listas creadas con otros programas de aplicación2.
Inserta la línea que permite pasar al programa deseado de la lista. Seleccionar el programa en el
menú desplegable3 presente en la línea.
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
3 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
1473
Capítulo - Gestión de la lista de trabajo -
NOTA:
El entorno Lista se abre mostrando siempre la última ficha utilizada. En este caso, es posible
crear un nuevo listado, abrir otro presente en la lista de los datos de identificación o rellenar el
listado abierto.
Temas relacionados
• Uso de la lista mediante la lectura de los códigos de barras
02/02/2016
1474
Capítulo - Gestión de la lista de trabajo - Crear una nueva lista de trabajo
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1475
Capítulo - Gestión de la lista de trabajo - Abrir la lista de trabajo
02/02/2016
1476
Capítulo - Gestión de la lista de trabajo - Rellenar la lista de trabajo activa
1. Hacer clic en el pulsador para insertar la pausa y/o en el pulsador para insertar el stop.
2. Utilizar los mandos - para desplazar la instrucción y ubicarla debajo de la fila deseada.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
3 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
1477
Capítulo - Gestión de la lista de trabajo - Rellenar la lista de trabajo activa
Para restablecer los valores de los tiempos calculados, hacer clic2 en el pulsador .
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1478
Capítulo - Gestión de la lista de trabajo - Insertar los documentos en la lista
3. Hacer clic en el pulsador para insertarlo sin abrir la lista, o bien, presionar la tecla CTRL del teclado y
hacer clic en dicho pulsador para insertarlo y pasar directamente al entorno Lista.
Si en el entorno Lista no se ha abierto ninguna ficha, el sistema crea una nueva e inserta el documento en la
misma. Si, en cambio, se desea insertar el documento en una ficha específica, abrirla antes de pasar al entorno
Cad / Cam.
Los documentos en la lista pueden insertarse incluso desde el entorno Pieza en la máquina.
02/02/2016
1479
Capítulo - Gestión de la lista de trabajo - Ejecutar la lista de trabajo
02/02/2016
1480
Capítulo - Uso de la lista mediante la lectura de los códigos de barras -
NOTA:
El entorno Lista se abre mostrando siempre la última ficha utilizada. En este caso, es posible
crear un nuevo listado, abrir otro presente en la lista de los datos de identificación o rellenar el
listado abierto.
Temas relacionados
• Ficha Código de barras
• Presentación del entorno
02/02/2016
1481
Capítulo - Uso de la lista mediante la lectura de los códigos de barras - Activar el lector de código de barras
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo de mandos para activar o desactivar determinadas operaciones.
02/02/2016
1482
Capítulo - Uso de la lista mediante la lectura de los códigos de barras - Crear una nueva lista de trabajo
1 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
1483
Capítulo - Uso de la lista mediante la lectura de los códigos de barras - Completar y ejecutar la lista de trabajo
Utilizando las opciones del menú desplegable adyacente al icono se pueden efectuar las siguientes
operaciones:
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1484
Capítulo - Uso de la lista mediante la lectura de los códigos de barras - Completar y ejecutar la lista de trabajo
02/02/2016
1485
Pieza en la máquina
Entorno dedicado al
equipamiento del plano de
trabajo.
02/02/2016
1486
Capítulo - Presentación del entorno -
Para acceder
Para acceder al entorno Pieza en la máquina, visualizar la barra de los entornos y hacer clic1 en el pulsador2
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1487
Capítulo - Presentación del entorno - Información acerca del entorno
1 (1) Punto u objeto de referencia para posicionar la pieza en el plano de trabajo. (2) Conformación en desnivel
obtenida en un elemento del bastidor o de la hoja para establecer un plano de contacto (por ej.: entre un elemento y
otro o entre dos hojas contiguas).
02/02/2016
1488
Capítulo - Presentación del entorno - Vista panorámica del entorno
A. Instrumentos y mandos
B. Área gráfica
C. Área de datos
D. Fichas objetos
E. Simulador
02/02/2016
1489
Capítulo - Estructura del entorno -
02/02/2016
1490
Capítulo - Estructura del entorno - Área gráfica
Área gráfica
Muestra la ficha con la gráfica de la máquina y la pieza para elaborar, solo si está posicionado en el plano de
trabajo.
Para seleccionar un objeto del área gráfica, utilizar el cursor1 de cruz, o bien, hacer clic2 en el icono3 de la
lista de árbol4; el objeto seleccionado se vuelve de color azul.
Por ejemplo, seleccionando con el cursor del ratón un icono de la lista de árbol de la derecha (ref. A, figura 603),
el objeto correspondiente, en el área gráfica, se pinta de amarillo (ref. B, figura 603).
603. Ejemplo de una máquina
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Imagen gráfica que se utiliza para representar un dato, un pulsador, etc.
4 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
5 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1491
Capítulo - Estructura del entorno - Área de datos
Área de datos
Zona derecha que contiene las diferentes fichas de gestión del plano de trabajo, de la pieza y de los ejes
máquina.
02/02/2016
1492
Capítulo - Estructura del entorno - Fichas objetos
Fichas objetos
Muestran los objetos (prensas y ventosas perfilables) catalogados en el almacén, a utilizar para equipar el plano
de trabajo.
• Ficha Soportes
• Ficha Uniclamp/Hyperclamp
• Pulsadores de gestión objetos
Soportes
Muestra la lista de todos los tipos de soportes disponibles (por ej. soportes perfilables, etc.). Para ver las
características técnicas de los soportes, consultar las instrucciones de uso de la máquina.
Uniclamp/Hyperclamp
Muestra la lista de todos los tipos de prensas disponibles (por ej. uniclamp, etc.). Para ver las características
técnicas de las prensas, consultar las instrucciones de uso de la máquina.
Listado de pulsadores
Abre la ventana de diálogo1 para definir la cantidad de objetos pertenecientes a cada tipo
seleccionado. El numero pequeño encima del icono del objeto indica la cantidad.
1 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
1493
Capítulo - Estructura del entorno - Simulador
Simulador
La ficha Simulación muestra el simulador para poder efectuar las pruebas virtuales en la máquina y controlar el
resultado de la elaboración. Muestra en la pantalla el proceso real de elaboración de la pieza.
Temas relacionados
• Mandos simulador
Simulación
Para iniciar la simulación y controlar el movimiento de los objetos del plano de trabajo, utilizar los mandos
apropiados.
ATENCIÓN:
02/02/2016
1494
Capítulo - Estructura del entorno - Simulador
Control eliminación material Habilita (casilla marcada) o deshabilita la visualización del material
que se debe eliminar.
02/02/2016
1495
Capítulo - Área datos -
Área datos
Lista de fichas
• Máquina activa
• Pieza
• Ejes
02/02/2016
1496
Capítulo - Área datos - Máquina activa
Máquina activa
Muestra la lista de árbol1 con los iconos de las partes de la máquina y del plano de trabajo que interactúan con la
imagen del área gráfica. Un clic2 en un objeto de la lista de árbol muestra la lista de las partes que lo conforman y
visualiza el detalle del mismo en el área gráfica.
Para seleccionar en la gráfica el objeto indicado en la lista de árbol, pasar el ratón sobre el icono3 sin hacer clic4;
el icono se vuelve de color anaranjado y el objeto correspondiente de la gráfica se vuelve de color amarillo (ref. B,
figura 604).
604. Ejemplo: haciendo clic en el icono del plano de trabajo se despliega la lista de todos los soportes móviles para
pieza.
Los soportes seleccionados son de color azul (ref. A); el soporte evidenciado es de color amarillo en la gráfica y
anaranjado en la lista de árbol (ref. B).
1 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Imagen gráfica que se utiliza para representar un dato, un pulsador, etc.
4 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1497
Capítulo - Área datos - Pieza
Pieza
Muestra los mandos para gestionar el equipamiento: posicionamiento de la pieza en el plano, memorización del
equipamiento, etc.
Temas relacionados
• Mandos del área datos
Timeline elaboraciones
Véase Timeline elaboraciones.
Piezas
Área específica para la pieza o las piezas que deben depositarse en el plano de trabajo.
02/02/2016
1498
Capítulo - Área datos - Pieza
En caso de que se haya habilitado la multipieza (campo1 de datos Habilitar modalidad multipanel), en el área de
la lista de árbol aparece el icono más que permite generar copias de la pieza.
606. Área de lista de árbol
Propiedades
Véase la ficha Ejecución.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1499
Capítulo - Área datos - Ejes
Ejes
Muestra la lista de los ejes máquina, para poder mover los distintos órganos y posicionarlos a una cota
determinada.
Para mover un eje, posicionar el cursor1 sobre la barra de deslizamiento horizontal y arrastrarla, manteniendo
presionado el botón izquierdo del ratón (véase ref. A, figura 607).
607. Ejemplo:
A. desplazamiento del eje X (carro).
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
1500
Capítulo - Instrumentos y mandos -
Instrumentos y mandos
02/02/2016
1502
Capítulo - Instrumentos y mandos - Barra estándar
Barra estándar
Barra ubicada en el ápice de la aplicación1 que contiene los instrumentos principales.
Listado de pulsadores
Véase también:
• Insertar los documentos en la lista
Copia los objetos seleccionados para pegarlos en otro punto del área gráfica.
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
2 Indica el tipo de fichero, es decir de aplicación, al cual está asociado, formado por tres o cuatro caracteres
precedidos por un punto. Por ejemplo, la extensión .txt indica un fichero de solo texto que se puede leer con cualquier
Editor de texto.
3 Acrónimo de International Standardization Organization (Organismo Internacional de Estandarización que
determina los estándares tecnológicos e industriales). Formato de fichero que contiene el lenguaje de programación
de la máquina de control numérico.
4 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
5 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
6 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
1503
Capítulo - Instrumentos y mandos - Barra estándar
Véase también:
• Girar la vista
Véase también:
• Arrastrar la vista
Adapta todos los objetos creados a las dimensiones del área de dibujo2.
Aumenta la visualización del área de dibujo para acercar los objetos (Cursor de aumento).
Véase también:
• Agrandar y reducir la vista
Reduce la visualización del área de dibujo para alejar los objetos (Cursor de reducción).
Véase también:
• Agrandar y reducir la vista
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
1504
Capítulo - Instrumentos y mandos - Barra estándar
Véase también:
• Visualización wireframe
Véase también:
• Visualización fotorrealista
1 Tipo de visualización que muestra las líneas de contorno de las figuras tridimensionales.
2 Tipo de visualización que brinda a las figuras tridimensionales un aspecto realista con colores y sombras.
02/02/2016
1505
Capítulo - Instrumentos y mandos - Mandos de visualización del plano de trabajo
Listado de pulsadores
Muestra la ventana de diálogo3 donde se configuran los datos que necesita el sistema para
efectuar el posicionamiento semiautomático de las prensas.
Véase también:
• Datos de posicionamiento de prensas
Muestra la ventana de diálogo donde se configuran los datos que necesita el sistema para
efectuar el posicionamiento semiautomático de las ventosas perfilables.
Véase también:
• Datos de posicionamiento de ventosas perfilables
1 Campo mandos sensible a un clic del ratón que permite activar una operación.
2 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
3 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
1506
Capítulo - Instrumentos y mandos - Mandos simulador
Mandos simulador
El pulsador permite visualizar el gráfico de toda la máquina y los pulsadores para gestionar la simulación.
Listado de pulsadores
Iniciar la simulación.
Termina la simulación.
02/02/2016
1507
Capítulo - Instrumentos y mandos - Mandos del área datos
Muestra las ventanas de diálogo para abrir el documento creado en el entorno Cad / Cam y
posicionar la pieza en el plano de trabajo.
Cierra el documento abierto en el entorno Pieza en la máquina y retira la pieza del plano de
trabajo.
02/02/2016
1508
Capítulo - Uso del entorno Pieza en la máquina -
NOTA:
Procedimientos básicos para todos los tipos de máquinas: madera, vidrio y mármol.
02/02/2016
1509
Capítulo - Uso del entorno Pieza en la máquina - Mostrar u ocultar la gráfica
1 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
4 Campo mandos sensible a un clic del ratón que permite activar una operación.
5 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
1510
Capítulo - Uso del entorno Pieza en la máquina - Equipar el plano de trabajo
• Utilizar el cursor en forma de cruz para seleccionar en la gráfica la parte que se debe equipar.
Seleccionar un objeto en el área específica ubicada debajo y agregarlo con un doble clic.
• Utilizar el cursor en forma de cruz , presionar la tecla Ctrl del teclado y hacer clic en todas las partes
del plano que se deben equipar; las selecciones1 se visualizan de color azul.
Seleccionar un objeto en el área específica ubicada debajo y agregarlo con un doble clic. El objeto se
agrega en todas las partes activas.
1 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
02/02/2016
1511
Capítulo - Uso del entorno Pieza en la máquina - Desequipar el plano de trabajo
• Utilizar el cursor en forma de cruz para seleccionar los objetos que se deben desequipar, en el área
gráfica. Para seleccionar varios objetos utilizar también la tecla Ctrl del teclado.
Desequipar haciendo clic en el pulsador ; como alternativa, presionar la tecla Canc del teclado.
• Para desequipar todos los objetos del plano, hacer clic en el pulsador .
02/02/2016
1512
Capítulo - Uso del entorno Pieza en la máquina - Simular la elaboración
Simular la elaboración
ATENCIÓN:
Después de haber posicionado la pieza en el plano de trabajo y de haber realizado el equipamiento, para poder
efectuar una simulación, hacer clic en la ficha Simulación del entorno Pieza en la máquina.
Hacer clic en el pulsador para procesar la elaboración y ejecutarla haciendo clic en el pulsador .
Utilizar los distintos mandos del simulador para pasar de una elaboración a otra o para aumentar o disminuir la
velocidad de la simulación.
Temas relacionados
• Fichas objetos
02/02/2016
1513
Capítulo - Uso del entorno Pieza en la máquina - Posicionamiento de las prensas de la máquina EKO
NOTA:
La cota de la prensa PXA tiene que ser siempre mayor que la cota de la prensa PXB, de lo
contrario, se muestra un mensaje de error.
02/02/2016
1514
Capítulo - Equipamiento planos con soportes móviles -
NOTA:
02/02/2016
1515
Capítulo - Equipamiento planos con soportes móviles - Agregar las ventosas o las prensas en los carros
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1516
Capítulo - Equipamiento planos con soportes móviles - Retirar las ventosas o las prensas en los carros
02/02/2016
1517
Capítulo - Equipamiento planos con soportes móviles - Posicionamiento de las ventosas perfilables
1. Utilizar el cursor1 en forma de cruz para seleccionar el carro con la ventosa perfilable que se desea
posicionar.
2. Arrastrar el carro en el punto deseado.
3. Después de haberlo posicionado, se puede intervenir en el área para girar la ventosa perfilable o para
ingresar una cota de posicionamiento: un valor o una expresión paramétrica (ver Posicionamiento acotado
paramétrico o no paramétrico).
1. Utilizar el cursor en forma de cruz para seleccionar el soporte móvil para pieza que se debe posicionar.
En el área datos2,ingresar la cota en el campo3 de datos A. La cota puede ser un simple valor numérico o
una expresión para efectuar el posicionamiento paramétrico.
Para girar la ventosa perfilable, utilizar los pulsadores específicos B.
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
3 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1518
Capítulo - Equipamiento planos con soportes móviles - Posicionamiento de las ventosas perfilables
02/02/2016
1519
Capítulo - Equipamiento planos con soportes móviles - Posicionamiento de los soportes móviles para pieza
1. Utilizar el cursor en forma de cruz para seleccionar el soporte móvil para pieza que se debe posicionar.
2. Arrastrar el soporte en el punto deseado.
3. En este punto es posible intervenir en el área datos para ingresar una cota de posicionamiento: un valor o
una expresión paramétrica. Ver Posicionamiento acotado paramétrico o no paramétrico).
1. Utilizar el cursor en forma de cruz para seleccionar el soporte móvil para pieza que se debe posicionar.
En el área datos, ingresar la cota en el campo de datos A. La cota puede ser un simple valor numérico o una
expresión para efectuar el posicionamiento paramétrico.
2. Seleccionar el lado B, C o D, del soporte para el cálculo de la cota; es decir el lado de referencia del cual
partir para desplazarlo. En este caso la cota ingresada se refiere al lado seleccionado.
B. Indica que el lado de referencia es el margen izquierdo del soporte móvil.
C. Indica que el lado de referencia es el centro del soporte móvil.
D. Indica que el lado de referencia es el margen derecho del soporte móvil.
02/02/2016
1520
Capítulo - Equipamiento planos con soportes móviles - Posicionamiento semiautomático
Posicionamiento semiautomático
El posicionamiento semiautomático implica el desplazamiento y el posicionamiento automático de los objetos
del plano de trabajo, debajo de la pieza.
Para efectuar esta operación de la mejor manera posible, es necesario configurar los datos en las ventanas de
diálogo específicas (véase: Datos de posicionamiento de prensas; Datos de posicionamiento de ventosas
perfilables ).
El posicionador gestiona tanto los planos de trabajo EPS, de movimiento automático, como los ATS, de
movimiento manual.
Para los planos de trabajo ATS, leer las cotas máximas que pueden alcanzar los soportes y los carros.
Para efectuar el equipamiento del plano, teniendo en cuenta el área que se debe bloquear y las dimensiones, el
posicionador define la posición de los soportes móviles y de los carros y selecciona las ventosas perfilables que
conviene utilizar, privilegiando siempre las de mayores dimensiones (por ej. 132 x 146) respecto a las de
dimensiones menores (por ej. 132 x 54) y orientándolas para poder bloquear correctamente la pieza.
Para iniciar el posicionamiento semiautomático, acceder al entorno Pieza en la máquina y hacer clic1 en el
pulsador .
ATENCIÓN:
Visto que el siguiente mando tiene algunas limitaciones, se sugiere efectuar siempre
una simulación en la máquina, antes de ejecutarlo.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
1521
Capítulo - Equipamiento planos con soportes móviles - Posicionamiento semiautomático
• Las áreas de elaboración y las de desecho1, no son tenidas en cuenta. Normalmente, en el caso de las
geometrías cerradas, el área comprendida entre el borde de la pieza y la geometría, es considerada
área de desecho. Se sugiere utilizar en las geometrías, el prefijo RAW_ para definir las áreas que se
deben bloquear, y el prefijo WRK_ para definir las que no se deben bloquear por ser áreas de desecho.
• El desecho realizado por un corte o por un fresado pasante, no es tenido en cuenta.
• Advertencias inherentes al control de colisiones y a las dimensiones:
• El cálculo de las colisiones, en el caso de elaboraciones pasantes, podría no detectar posibles
colisiones entre objetos del plano y herramientas, visto que para efectuar este cálculo, el posicionador
utiliza solo la parte de bloqueo de las ventosas perfilables. Se sugiere controlar atentamente y
efectuar una simulación virtual.
• No se realiza el control de las colisiones entre herramientas y ventosas perfilables inutilizadas.
02/02/2016
1522
Capítulo - Datos de posicionamiento de ventosas perfilables -
Datos de posicionamiento de
ventosas perfilables
NOTA:
Para acceder
2. Hacer clic en el pulsador para abrir la ventana de diálogo4 Posicionamiento soportes semiautomático.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
1523
Capítulo - Datos de posicionamiento de ventosas perfilables -
Lista de secciones
• Configuraciones
• Datos dimensionales
• Optimización
• Orígenes
• Soporte
• Carros
• Topes
Procedimientos asociados
• Posicionamiento semiautomático
Configuraciones
02/02/2016
1524
Capítulo - Datos de posicionamiento de ventosas perfilables -
Permite definir la distancia de seguridad entre las elaboraciones pasantes y las ventosas perfilables (ref. A,
figura 608).
608.
Permite definir la distancia que deben mantener las ventosas perfilables con respecto a los bordes de la pieza
(ref. B, figura 609).
Durante el posicionamiento semiautomático, las ventosas perfilables mantienen una distancia mínima de los
bordes de la pieza, igual al valor ingresado en este campo1.
609.
Permite definir la distancia mínima que debe mantenerse entre los carros adyacentes.
Permite definir la distancia mínima que debe mantenerse entre los soportes móviles adyacentes.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1525
Capítulo - Datos de posicionamiento de ventosas perfilables -
Permite definir la distancia de los bordes de la pieza para determinar el límite máximo, que de superarse
imposibilitaría el posicionamiento de las ventosas perfilables.
Ángulo para establecer el paso de rotación de las ventosas perfilables durante el posicionamiento
semiautomático.
Espesor de las ventosas perfilables catalogadas en el almacén, que se deben utilizar durante el posicionamiento
semiautomático.
Permite decidir si se retiran del plano de trabajo los soportes para topes2 laterales declarados como extraíbles.
• Casilla habilitada: se retiran los soportes.
• Casilla deshabilitada: no se retiran los soportes.
1 Hacer clic en una casilla para quitar el marcador, para deshabilitar su función.
2 (1) Punto u objeto de referencia para posicionar la pieza en el plano de trabajo. (2) Conformación en desnivel
obtenida en un elemento del bastidor o de la hoja para establecer un plano de contacto (por ej.: entre un elemento y
otro o entre dos hojas contiguas).
02/02/2016
1526
Capítulo - Datos de posicionamiento de ventosas perfilables -
Indica si los objetos del plano de trabajo se deben posicionar tanto en el origen activo como en el asociado que se
utiliza para la elaboración en pendular1.
• Casilla habilitada: el posicionamiento se efectúa en el origen activo y en el asociado.
• Casilla deshabilitada: el posicionamiento se efectúa solo en el origen activo.
Prefijo de las geometrías que indica las áreas que se deben bloquear
PREFIX_GEO_TO_LOCKED_AREA
Permite definir el prefijo (por ej. RAW_) que se debe visualizar en el campo con el nombre de la geometría, para
especificar que la geometría realizada representa una pieza que se debe bloquear.
Si no se utiliza el prefijo, el posicionador utiliza la pieza estándar como referencia para el bloqueo.
Prefijo de las geometrías que indica las áreas que se deben dejar libres
PREFIX_GEO_TO_FREE_AREA
Permite definir el prefijo (por ej. WRK_) que se debe visualizar en el campo con el nombre de la geometría, para
especificar que la geometría realizada representa un área que no se debe bloquear.
Paso de segmentación
DISCRETION_STEP
Permite definir la subdivisión del área de bloqueo, con el fin de realizar un control más preciso entre las ventosas
y las elaboraciones, detectando eventuales colisiones. Cuanto más bajo es el valor, más precisión tiene el
posicionamiento. El valor óptimo sugerido es 0.
0 = configuración automática; en este caso el cálculo se efectúa automáticamente en función de las dimensiones
de la pieza.
Permite seleccionar el fichero de configuración del plano de trabajo que se utiliza durante el posicionamiento
semiautomático.
Datos dimensionales
1 Elaboración realizada en una parte del plano de trabajo, mientras que en la parte opuesta se realizan las
operaciones de carga y descarga de la pieza (para reducir los tiempos de elaboración).
02/02/2016
1527
Capítulo - Datos de posicionamiento de ventosas perfilables -
Dimensiones del agregado de fresado durante la elaboración de las caras laterales de la pieza (véase ref. A,
figura 610).
Dimensiones del agregado durante los cortes de las caras laterales de la pieza (véase ref. A, figura 610).
610.
Dimensiones del deflector de virutas durante las elaboraciones de las caras laterales de la pieza (véase ref. A,
figura 611).
611.
Dimensiones del agregado de fresado durante las elaboraciones de la cara inferior de la pieza (véase ref. A,
figura 612).
02/02/2016
1528
Capítulo - Datos de posicionamiento de ventosas perfilables -
612.
Dimensiones del agregado de perforación durante la elaboración de las caras laterales de la pieza (véase ref. A,
figura 610).
Profundidad máxima que puede alcanzar el agregado para realizar perforaciones en las caras laterales de la
pieza.
Profundidad máxima que puede alcanzar el agregado para realizar fresados en las caras laterales de la pieza.
Profundidad máxima que puede alcanzar el agregado para realizar cortes en las caras laterales de la pieza.
Profundidad máxima que puede alcanzar cualquier agregado de rebordeado1 durante la elaboración del borde de
la pieza.
Profundidad máxima que puede alcanzar el agregado de fresado durante las elaboraciones de la cara inferior de la
pieza.
02/02/2016
1529
Capítulo - Datos de posicionamiento de ventosas perfilables -
Optimización
En esta ficha se pueden definir los datos para optimizar el área que se debe bloquear.
Porción de superficie que se debe bloquear con las ventosas perfilables de mayores dimensiones presentes en el
almacén, calculada sobre la superficie total realmente bloqueable.
Por ejemplo, ingresando el valor 20, por lo menos el 20% de toda el área bloqueable de una pieza se debe poder
bloquear con la ventosa más grande catalogada en el almacén.
Porción de superficie que se debe bloquear con por lo menos una ventosa perfilable presente en el almacén,
calculada sobre la superficie total realmente bloqueable.
Por ejemplo, ingresando el valor 10, por lo menos el 10% de toda el área bloqueable de una pieza se debe poder
bloquear con una ventosa perfilable cualquiera, catalogada en el almacén.
Habilita (casilla marcada1) o deshabilita el cálculo simplificado del posicionamiento de los objetos debajo de la
pieza.
Habilita (casilla marcada) o deshabilita el posicionamiento de los carros encima de los topes.
02/02/2016
1530
Capítulo - Datos de posicionamiento de ventosas perfilables -
Orígenes
En esta ficha se pueden asociar los orígenes para realizar la elaboración en pendular.
Ingresar en cada cuadro de texto el origen que se debe asociar a la casilla indicada en el nombre de ese campo.
613.
Soporte
En esta ficha se pueden definir los límites que puede alcanzar cada uno de los soportes móviles.
Permite definir la cota mínima que puede alcanzar el soporte. Definir esta cota para cada soporte. Los datos se
visualizan solo para el plano de trabajo ATS.
Permite definir la cota máxima que puede alcanzar el soporte. Definir esta cota para cada soporte. Los datos se
visualizan solo para el plano de trabajo ATS.
Carros
En esta ficha se pueden definir los límites inferiores y superiores que puede alcanzar cada uno de los carros.
02/02/2016
1531
Capítulo - Datos de posicionamiento de ventosas perfilables -
Topes
En esta ficha se pueden definir los orígenes del plano de trabajo útiles para activar cada línea de tope1 (véase la
figura 614).
614. Ejemplo de plano con 4 líneas de tope:
1 = primera línea de tope; 2 = segunda línea de tope; 3 = tercera línea de tope; 4 = cuarta línea de tope.
Ingresar en el cuadro de texto (figura 615) la lista de los orígenes, separados por una coma, que se debe asociar a
la línea de tope indicada en el nombre de ese campo.
615.
1 (1) Punto u objeto de referencia para posicionar la pieza en el plano de trabajo. (2) Conformación en desnivel
obtenida en un elemento del bastidor o de la hoja para establecer un plano de contacto (por ej.: entre un elemento y
otro o entre dos hojas contiguas).
02/02/2016
1532
Capítulo - Datos de posicionamiento de prensas -
Datos de posicionamiento de
prensas
NOTA:
Para acceder
2. Hacer clic en el pulsador para abrir la ventana de diálogo4 Posicionamiento prensas semiautomático.
Lista de secciones
• Configuraciones
• Elementos de arco
• Elementos lineales
• Bloques
• Hojas
Procedimientos asociados
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
1533
Capítulo - Datos de posicionamiento de prensas -
• Posicionamiento semiautomático
Configuraciones
Indica (casilla marcada1) que la máquina cuenta con zonas de bloqueo independientes y que el bloqueo y el
desbloqueo de las prensas de una fila es libre con respecto al de las otras filas.
Distancia mínima en X (ref. A, figura 616) entre soportes móviles para pieza adyacentes.
616. Representación de los offset
02/02/2016
1534
Capítulo - Datos de posicionamiento de prensas -
Diferencia entre el espesor de las ventosas perfilables A y el espesor de la placa inferior B de la prensa (figura
617), para poder utilizar la prensa en lugar de la ventosas perfilable. Este dato es importante puesto que permite
calcular el plano de apoyo de la pieza.
617. Representación de las ventosas A y las prensas B
Distancia mínima de seguridad entre la prensa en fase de bloqueo y la herramienta que está trabajando.
Distancia mínima de seguridad, durante las elaboraciones para los alojamientos de herraje, entre la prensa en
fase de bloqueo y la herramienta.
Margen A (figura) indispensable para que la prensa pueda bloquear correctamente la pieza.
Variación del fin de carrera sw para los soportes móviles para pieza (EPS)
AxisSafetyGap
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1535
Capítulo - Datos de posicionamiento de prensas -
Esta variación incide en negativo, en los fines de carrera ubicados a la derecha, y en positivo, en los fines de
carrera software ubicados a la izquierda.
Profundidad A (figura 619) a la que puede llegar el agregado deflector de virutas por debajo del plano de apoyo de
la pieza para elaborar.
619. Representación de la profundidad máxima A
Habilita (casilla marcada) o deshabilita el bloqueo de los extremos del arco de medio punto con las prensas
(figura 620).
Habilitando este campo, el fichero ISO1 que contiene los datos inherentes a la segunda fase de la elaboración se
genera sin la información con respecto al equipamiento. En este caso, los soportes móviles para pieza deben
posicionarse manualmente, en función de la información presente en el equipamiento en el vídeo.
02/02/2016
1536
Capítulo - Datos de posicionamiento de prensas -
Distancia mínima de seguridad, durante el corte de la pieza, entre la prensa en fase de bloqueo y la herramienta.
Deshabilita (casilla marcada) o habilita el desplazamiento del soporte móvil para pieza que funciona como
referencia, es decir, que debe quedar fijo cuando la prensa cuenta con separador. Marcando la casilla, en
presencia de separador, el soporte se bloquea.
Longitud mínima para bloquear con más de la mitad de los soportes móviles para pieza
MinLengthForAllPlanes
Longitud mínima que debe tener la pieza para poder ser sostenida y bloqueada utilizando soportes móviles para
pieza de una sola área de trabajo.
Las piezas con dimensiones mayores que las indicadas en este campo se bloquean utilizando incluso los
soportes presentes en la otra área de trabajo.
Permite modificar la cota que representa el límite máximo superior que pueden alcanzar los carros en
movimiento.
Permite modificar la cota que representa el límite máximo inferior que pueden alcanzar los carros en movimiento.
02/02/2016
1537
Capítulo - Datos de posicionamiento de prensas -
Distancia A (figura 621) entre la placa sobre la cual se apoya la pieza y la superficie del carro.
621. Representación distancia A
Habilita (casilla marcada) o deshabilita el uso de los datos definidos en los siguientes campos de datos: (WMS)
Distancia entre el origen y la pieza en la fase 1; (WMS) Uniclamp Estándar planos de prensas fijas para
máquinas WMS.
NOTA:
1 Hacer clic en una casilla para quitar el marcador, para deshabilitar su función.
02/02/2016
1538
Capítulo - Datos de posicionamiento de prensas -
Distancia de seguridad entre la pieza para bloquear y el vástago de la prensa en la primera fase de la elaboración.
NOTA:
Permite definir dónde aparcar los soportes móviles para pieza inutilizados.
• 0 = los soportes móviles para pieza se aparcan a la izquierda;
• 1 = los soportes móviles para pieza se aparcan a la derecha;.
Nombre del fichero en formato DXF1 con el gráfico de la prensa montado en el primer soporte móvil para pieza del
plano de trabajo.
NOTA:
Elementos de arco
Deshabilita (casilla marcada) o habilita el desplazamiento de los soportes móviles para pieza. La casilla marcada
no permite el movimiento de los soportes móviles para pieza entre una fase de elaboración y la siguiente; en este
caso, se desplazan solo los carros, mientras que los soportes no se adecuan y permanecen en su posición.
1 Tipo de extensión que identifica ficheros de gráficos vectoriales bidimensionales usados por los sistemas de Cad.
02/02/2016
1539
Capítulo - Datos de posicionamiento de prensas -
Distancia mínima A (figura 622) desde el vértice lateral del arco terminado, que la prensa debe mantener durante
la fase de bloqueo.
622. Representación distancia A
Distancia A (figura 623) entre el vástago de las prensas que no son de referencia y el margen de la pieza.
623. Representación distancia A
02/02/2016
1540
Capítulo - Datos de posicionamiento de prensas -
Elementos lineales
Distancia A (figura 623) entre el vástago de las prensas que no son de referencia y el margen de la pieza.
Este dato permite, por ende, bloquear y elaborar piezas no perfectamente lineales.
624. Representación distancia A
Distancia mínima para bloquear las piezas con respecto al lado izquierdo
XRectLeftClearance
Distancia mínima A (figura 625) desde el vértice lateral izquierdo de la pieza, que la prensa debe mantener
durante la fase de bloqueo.
625. Representación distancia A
Distancia mínima para bloquear las piezas con respecto al lado derecho
XRectRightClearance
Distancia mínima A (figura 626) desde el vértice lateral derecho de la pieza, que la prensa debe mantener durante
la fase de bloqueo.
626. Representación distancia A
Saliente máxima A (figura 627) que la pieza debe mantener desde el vértice del disco plano de la prensa para
poder ser bloqueada.
02/02/2016
1541
Capítulo - Datos de posicionamiento de prensas -
Bloques
Distancia mínima A (figura 628) desde el vértice lateral del bloque, que la prensa debe mantener durante la fase
de bloqueo.
628. Representación distancia A
Distancia A (figura 629) entre el vástago de la prensa y el lado de la pieza, en caso de bloqueo con prensas
contrapuestas.
629. Representación offset A
02/02/2016
1542
Capítulo - Datos de posicionamiento de prensas -
Nombre del fichero en formato DXF con el gráfico de la prensa, que se utiliza para bloquear el lado izquierdo de
los bloques.
Nombre del fichero en formato DXF con el gráfico de la prensa, que se utiliza para bloquear el lado derecho de los
bloques.
Nombre del fichero en formato DXF con el gráfico de la prensa, que se utiliza para bloquear los bloques que
requieren el uso de una sola prensa.
Nombre del fichero en formato DXF con el gráfico de la prensa, que se utiliza para bloquear el lado del bloque
opuesto al lado anteriormente elaborado.
Hojas
Distancia mínima A (figura 630. ) desde el vástago de las prensas que no funcionan como tope1 para el borde
interno de la hoja2 que debe escuadrarse, a los fines de poder posicionar la hoja en el plano de trabajo.
1 (1) Punto u objeto de referencia para posicionar la pieza en el plano de trabajo. (2) Conformación en desnivel
obtenida en un elemento del bastidor o de la hoja para establecer un plano de contacto (por ej.: entre un elemento y
otro o entre dos hojas contiguas).
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1543
Capítulo - Datos de posicionamiento de prensas -
630.
Habilita o deshabilita la inserción en el programa de la información acerca del desplazamiento de los carros y del
soporte móvil para pieza definido en los siguientes campos de datos (Desplazamiento en X del soporte móvil
para pieza para carga/descarga de hoja; Desplazamiento en Y de la fila de carros para carga/descarga de hoja)
para realizar la carga y la descarga de la hoja ensamblada.
• Campo habilitado: se considera el desplazamiento.
• Campo deshabilitado: no se realiza el desplazamiento.
Desplazamiento en X del soporte móvil para pieza para poder realizar la carga y la descarga de la hoja
ensamblada (figura 631).
En este caso, en función del origen de referencia configurado, el último soporte móvil para pieza específico para
el bloqueo de la hoja se desplaza en dirección X negativa o positiva.
02/02/2016
1544
Capítulo - Datos de posicionamiento de prensas -
Desplazamiento en Y de la fila de carros para poder realizar la carga y la descarga de la hoja ensamblada (figura
631).
En este caso, en función del origen de referencia configurado, la última fila de carros específicos para el bloqueo
de la hoja se desplaza en dirección Y negativa o positiva.
Nombre del fichero en formato DXF en el cual aparece el gráfico de la prensa, que se utiliza para bloquear la hoja
que debe escuadrarse.
Nombre del fichero en formato DXF en el cual aparece el gráfico de la prensa con separador, que se utiliza para
bloquear la hoja que debe escuadrarse.
02/02/2016
1545
Datos máquina
Entorno dedicado a la configuración de
las partes de la máquina.
02/02/2016
1546
Capítulo - Presentación del entorno -
Para acceder
Para acceder al entorno Datos máquina, visualizar la barra de los entornos y hacer clic1 en el pulsador2 .
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1547
Capítulo - Presentación del entorno - Información acerca del entorno
NOTAS:
En este entorno es posible consultar solo los datos referidos a las partes de la máquina; la
configuración y la modificación de los datos están reservadas a los técnicos Biesse.
02/02/2016
1548
Capítulo - Presentación del entorno - Vista panorámica del entorno
A. Área gráfica
B. Barra estándar
C. Barra de pulsadores de la máquina
D. Área datos
E. Área de partes de la máquina
02/02/2016
1549
Capítulo - Estructura del entorno -
02/02/2016
1550
Capítulo - Estructura del entorno - Área gráfica
Área gráfica
Muestra el gráfico de toda la máquina o de cada una de sus partes activadas, haciendo clic1 en un pulsador2 de la
barra izquierda (Barra de pulsadores de la máquina).
633. Ejemplo de gráfico del almacén de herramientas seleccionado en la barra izquierda.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1551
Capítulo - Estructura del entorno - Barra estándar
Barra estándar
Barra ubicada en el ápice de la aplicación1 que contiene los instrumentos principales del entorno Datos
máquina.
Listado de pulsadores
Véase también:
• Girar la vista
Véase también:
• Arrastrar la vista
Aumenta la visualización del área de dibujo5 para acercar los objetos (Cursor de aumento).
Véase también:
• Agrandar y reducir la vista
Reduce la visualización del área de dibujo para alejar los objetos (Cursor de reducción).
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
3 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
4 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
5 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
1552
Capítulo - Estructura del entorno - Barra estándar
Véase también:
• Agrandar y reducir la vista
1 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
1553
Capítulo - Estructura del entorno - Barra de pulsadores de la máquina
Listado de pulsadores
Muestra el entorno principal con el gráfico de toda la máquina y sus respectivos datos.
NOTA:
Véase también:
• Datos generales máquina
Reservado para los técnicos Biesse. Muestra el entorno de gestión de los centros de
trabajo, con el gráfico de las unidades operadoras y sus respectivos datos.
NOTA:
Véase también:
• Centros de trabajo
Reservado para los técnicos Biesse. Muestra el entorno de gestión de las unidades
operadoras, con el gráfico de los grupos operadores1 (cabezales operadores) y sus
respectivos datos.
1 Órganos de la máquina destinados a la instalación de las herramientas necesarias para la elaboración. Para la
descripción de cada grupo, consultar las instrucciones de uso de la máquina.
02/02/2016
1554
Capítulo - Estructura del entorno - Barra de pulsadores de la máquina
NOTA:
Véase también:
• Unidades operadoras
Reservado para los técnicos Biesse. Muestra el entorno de gestión de los grupos de
perforación, con el gráfico de los portabrocas perforadores y sus respectivos datos.
NOTA:
Véase también:
• Grupos de perforación
NOTA:
Véase también:
• Electromandriles
Muestra el entorno de gestión de los mandriles de todos los grupos operadores: mandriles del
grupo de perforación y de los diferentes grupos de fresado (T; TH; TP).
• T: mandriles verticales de los grupos de perforación.
• TH: mandriles horizontales de los grupos de perforación.
• TP: mandriles de los grupos de fresado.
02/02/2016
1555
Capítulo - Estructura del entorno - Barra de pulsadores de la máquina
NOTA:
Véase también:
• Mandriles
Muestra el entorno de gestión de los orígenes, con el gráfico de la máquina y la lista de los
orígenes existentes.
NOTA:
Véase también:
• Orígenes
Véase también:
• Ejes
Véase también:
• Almacenes de herramientas
Muestra el entorno de gestión de los portaherramientas (TCH), con el gráfico de los almacenes
y sus respectivos datos.
NOTA:
Véase también:
02/02/2016
1556
Capítulo - Estructura del entorno - Barra de pulsadores de la máquina
• Portaherramientas
NOTA:
Véase también:
• Grupos de encolado
NOTA:
Véase también:
• Almacén para bordes
NOTA:
Véase también:
• Bobinas
02/02/2016
1557
Capítulo - Estructura del entorno - Barra de pulsadores de la máquina
Muestra las fichas para definir los datos de default1 del optimizador.
Véase también:
• Configuraciones máquina
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1558
Capítulo - Estructura del entorno - Área datos
Área datos
Zona delimitada, ubicada en la parte derecha del entorno, donde se encuentran las fichas que contienen los datos
máquina.
Los datos de cada una de las fichas están agrupados por secciones1.
Para visualizarlos, abrir la sección haciendo clic en el triángulo vertical A ubicado antes del título (figura 634).
634. Ejemplo de área datos2
1 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
1559
Capítulo - Estructura del entorno - Área de partes de la máquina
02/02/2016
1560
Capítulo - Datos generales máquina -
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
Lista de secciones
• Parámetros Generales
• Máquina
• Planos
• Área de trabajo
Parámetros Generales
Nombre
CnName
Nombre de la máquina.
Familia
FamilyType
Permite definir la familia a la que pertenece la máquina. Seleccionar la familia en el menú desplegable1:
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
1561
Capítulo - Datos generales máquina -
Rover
Comprende todos los modelos de máquinas pertenecientes a la línea de las Rover, salvo las Rover con
grupo de rebordeado1.
RoverEdge
Comprende todos los modelos de máquinas pertenecientes a la línea de las Rover con los órganos
preparados para el rebordeado (grupo de encolado2 y almacén para borde).
Skipper
Comprende todos los modelos de máquinas pertenecientes a la línea Skipper.
Ftt
Comprende todos los modelos de máquinas pertenecientes a la línea FTT.
Arrow
Comprende todos los modelos de máquinas pertenecientes a la línea Arrow.
Excel
Comprende todos los modelos de máquinas pertenecientes a la línea Excel.
Techno
Comprende todos los modelos de máquinas de perforación pertenecientes a la línea Techno.
Matrix
Comprende todos los modelos de máquinas perforadores y los dispositivos de inserción pertenecientes a la
línea Matrix.
Insider
Comprende todos los modelos de máquinas perforadores y los dispositivos de inserción pertenecientes a la
línea Insider.
Máquina
Tipo de conexión
AttackType
Permite definir el tipo de conexión del electromandril. Seleccionar el tipo en el menú desplegable.
02/02/2016
1562
Capítulo - Datos generales máquina -
Dirección X
XDirection
Dirección Y
YDirection
Dirección Z
ZDirection
Max LPZ
LpzMaxIn
QuDaFil1
QuDaFil1
Planos
Fila métrica X
RigamX
Fila métrica Y
RigamY
02/02/2016
1563
Capítulo - Datos generales máquina -
Área de trabajo
Si la dimensión X de la pieza es inferior al valor definido en este campo1, la pieza se identifica como
“corta”. Por ejemplo, indicando como valor límite 500, si la longitud X de la pieza es igual a 400, la pieza
es corta.
Si la dimensión X de la pieza es superior al valor definido en este campo, la pieza se identifica como
“larga”. Por ejemplo, indicando como valor límite 1.000, si la longitud X de la pieza es igual a 1.400, la
pieza es larga. Si la dimensión X de la pieza está comprendida entre el valor indicado en este campo y el
valor indicado en el campo Dimensión de la pieza corta, la pieza se identifica como “mediana”.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1564
Capítulo - Centros de trabajo -
Centros de trabajo
Lista de fichas
• Listado centros de trabajo
• Formato tabla
• Detalle centro de trabajo
• Unidades operadoras
• Ejes
02/02/2016
1565
Capítulo - Centros de trabajo - Listado centros de trabajo
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1566
Capítulo - Centros de trabajo - Formato tabla
Formato tabla
Muestra la tabla con los datos definidos en la ficha Detalle centro de trabajo.
02/02/2016
1567
Capítulo - Centros de trabajo - Unidades operadoras
Unidades operadoras
Ficha que contiene la lista de los grupos operadores1 (cabezales operadores) presentes en el centro
seleccionado en la ficha Listado centros de trabajo.
Para agregar o quitar un grupo, hacer doble clic2 en una opción de la lista. La casilla marcada3 indica que el grupo
ha sido agregado.
Para visualizar los datos de cada grupo y abrir el entorno con la lista de todos los grupos existentes, hacer clic en
la lupa al lado del nombre.
1 Órganos de la máquina destinados a la instalación de las herramientas necesarias para la elaboración. Para la
descripción de cada grupo, consultar las instrucciones de uso de la máquina.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Hacer clic en una casilla para marcarla y habilitar su función.
02/02/2016
1568
Capítulo - Centros de trabajo - Ejes
Ejes
Ficha que contiene la lista de los ejes presentes en el electromandril seleccionado en la ficha Listado centros de
trabajo.
Para habilitar o deshabilitar un eje, hacer clic en la casilla al lado del nombre del mismo. La casilla marcada indica
que el eje ha sido habilitado.
02/02/2016
1569
Capítulo - Centros de trabajo - Detalle centro de trabajo
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
Lista de secciones
• Datos generales
• Parámetros
Datos generales
Nombre
CnName
Parámetros
Cota de flotación
Gal
02/02/2016
1570
Capítulo - Unidades operadoras - Detalle centro de trabajo
Unidades operadoras
Lista de fichas
• Listado de unidades operadoras
• Formato tabla
• Detalle unidad operadora
• Grupos de perforación verticales
• Electromandriles
• Ejes
02/02/2016
1571
Capítulo - Unidades operadoras - Listado de unidades operadoras
1 Órganos de la máquina destinados a la instalación de las herramientas necesarias para la elaboración. Para la
descripción de cada grupo, consultar las instrucciones de uso de la máquina.
2 Conjunto de órganos: grupos operadores y dispositivos.
3 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
4 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1572
Capítulo - Unidades operadoras - Formato tabla
Formato tabla
Muestra la tabla con los datos definidos en la ficha Detalle unidad operadora.
02/02/2016
1573
Capítulo - Unidades operadoras - Grupos de perforación verticales
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Hacer clic en una casilla para marcarla y habilitar su función.
02/02/2016
1574
Capítulo - Unidades operadoras - Electromandriles
Electromandriles
Ficha que contiene la lista de los ejes presentes en el electromandril seleccionado en la ficha Listado de unidades
operadoras.
Para agregar o quitar el electromandril, hacer doble clic en una opción de la lista. La casilla marcada indica que el
electromandril ha sido habilitado.
Para visualizar los datos de cada electromandril y abrir el entorno con la lista de todos los electromandriles
existentes, hacer clic en la lupa al lado del nombre.
02/02/2016
1575
Capítulo - Unidades operadoras - Ejes
Ejes
Ficha que contiene la lista de los ejes presentes en el grupo seleccionado en la ficha Listado de unidades
operadoras.
Para habilitar o deshabilitar un eje, hacer clic en la casilla al lado del nombre del mismo. La casilla marcada indica
que el eje ha sido habilitado.
02/02/2016
1576
Capítulo - Unidades operadoras - Detalle unidad operadora
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
Lista de secciones
• Datos generales
• Dimensiones
• Parámetros
Datos generales
Nombre
CnName
Dimensiones
X+
DimXP
1 Órganos de la máquina destinados a la instalación de las herramientas necesarias para la elaboración. Para la
descripción de cada grupo, consultar las instrucciones de uso de la máquina.
02/02/2016
1577
Capítulo - Unidades operadoras - Detalle unidad operadora
Coordenada X del vértice inferior derecho del grupo con respecto a su punto de referencia, para calcular
sus dimensiones.
X-
DimXN
Coordenada X del vértice superior izquierdo del grupo con respecto a su punto de referencia, para
calcular sus dimensiones.
Y+
DimYP
Coordenada Y del vértice inferior derecho del grupo con respecto a su punto de referencia, para calcular
sus dimensiones.
Y-
DimYN
Coordenada Y del vértice superior izquierdo del grupo con respecto a su punto de referencia, para
calcular sus dimensiones.
Z+
DimZP
Coordenada Z del vértice inferior derecho del grupo con respecto a su punto de referencia, para calcular
sus dimensiones.
Z-
DimZN
Coordenada Z del vértice superior izquierdo del grupo con respecto a su punto de referencia, para
calcular sus dimensiones.
02/02/2016
1578
Capítulo - Unidades operadoras - Detalle unidad operadora
Parámetros
Offset ZT
OffsetZT
Dato inherente a la reducción del final de carrera del eje Z, para evitar que la parte más baja del grupo
impacte con la pieza o las partes que componen el plano de trabajo durante las elaboraciones con los
agregados.
Seg. uniclamp
UniclampSec
Distancia en Z que el grupo debe mantener de la pieza para evitar que impacte con las partes que
componen el plano de trabajo o con la pieza; solo en caso de bloqueo con las prensas horizontales o con
las prensas Uniclamp.
NOTA:
Este dato es definido por los diseñadores del departamento técnico y no puede modificarse.
Seg. vacío
VacumSec
Distancia en Z que el grupo debe mantener de la pieza para evitar que impacte con las partes que
componen el plano de trabajo o con la pieza; solo en caso de bloqueo con las ventosas perfilables.
NOTA:
Este dato es definido por los diseñadores del departamento técnico y no puede modificarse.
02/02/2016
1579
Capítulo - Unidades operadoras - Detalle unidad operadora
Centro CAM
CentroCAM
Indica el centro de pertenencia del grupo (solo para máquinas modelo Excel).
02/02/2016
1580
Capítulo - Grupos de perforación - Detalle unidad operadora
Grupos de perforación
Lista de fichas
• Listado de los grupos de perforación verticales
• Formato tabla
• Detalle grupo de perforación vertical
• Mandriles
• Ejes
02/02/2016
1581
Capítulo - Grupos de perforación - Listado de los grupos de perforación verticales
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1582
Capítulo - Grupos de perforación - Formato tabla
Formato tabla
Muestra la tabla con los datos definidos en la ficha Detalle grupo de perforación vertical.
02/02/2016
1583
Capítulo - Grupos de perforación - Mandriles
Mandriles
Ficha que contiene la lista de los mandriles horizontales (TH) y verticales (T) presentes en el grupo seleccionado
en la ficha Listado de los grupos de perforación verticales.
Para agregar o quitar un mandril, hacer doble clic1 en una opción de la lista. La casilla marcada2 indica que el
mandril ha sido agregado.
Para visualizar los datos de cada mandril y abrir el entorno con la lista de todos los mandriles existentes, hacer
clic en la lupa al lado del nombre.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Hacer clic en una casilla para marcarla y habilitar su función.
02/02/2016
1584
Capítulo - Grupos de perforación - Ejes
Ejes
Ficha que contiene la lista de los ejes presentes en el grupo seleccionado en la ficha Listado de los grupos de
perforación verticales
Para habilitar o deshabilitar un eje, hacer clic en la casilla al lado del nombre del mismo. La casilla marcada indica
que el eje ha sido habilitado.
02/02/2016
1585
Capítulo - Grupos de perforación - Detalle grupo de perforación vertical
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
Lista de secciones
• Datos generales
• Parámetros
Datos generales
Id absoluto
ID
Nombre
CnName
Parámetros
Habilitado
Enabled
02/02/2016
1586
Capítulo - Grupos de perforación - Detalle grupo de perforación vertical
02/02/2016
1587
Capítulo - Electromandriles - Detalle grupo de perforación vertical
Electromandriles
Lista de fichas
• Listado electromandriles
• Formato tabla
• Detalle electromandril
• Mandriles
• Ejes
02/02/2016
1588
Capítulo - Electromandriles - Listado electromandriles
Listado electromandriles
Ficha que contiene la lista de los grupos de fresado presentes en la unidad operadora1.
Para visualizar en el área datos2 la ficha Detalle electromandril con los datos detallados del mandril deseado,
hacer clic3 en una opción de la lista.
Para ver los datos del grupo seleccionado en forma de tabla, hacer clic en la ficha Formato tabla.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1589
Capítulo - Electromandriles - Formato tabla
Formato tabla
Muestra la tabla con los datos definidos en la ficha Detalle electromandril.
02/02/2016
1590
Capítulo - Electromandriles - Mandriles
Mandriles
Ficha que contiene la lista de los electromandriles TP montados en el grupo de fresado seleccionado en la ficha
Listado electromandriles.
Para agregar o quitar un electromandril, hacer doble clic1 en una opción de la lista. La casilla marcada2 indica que
el electromandril ha sido habilitado.
Para visualizar los datos de cada electromandril y abrir el entorno con la lista de todos los electromandriles
existentes, hacer clic en la lupa al lado del nombre.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Hacer clic en una casilla para marcarla y habilitar su función.
02/02/2016
1591
Capítulo - Electromandriles - Ejes
Ejes
Ficha que contiene la lista de los ejes presentes en el electromandril seleccionado en la ficha Listado
electromandriles.
Para habilitar o deshabilitar un eje, hacer clic en la casilla al lado del nombre del mismo. La casilla marcada indica
que el eje ha sido habilitado.
02/02/2016
1592
Capítulo - Electromandriles - Detalle electromandril
Detalle electromandril
Muestra la lista de los campos de datos de cada grupo seleccionado en la ficha Listado electromandriles.
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
Lista de secciones
• Datos generales
• Parámetros
Datos generales
Id absoluto
ID
Nombre
CnName
Parámetros
02/02/2016
1593
Capítulo - Electromandriles - Detalle electromandril
Habilitado
Enabled
ECS
ECS
Campo visible solo en caso de máquinas habilitadas para el montaje del copiador electrónico. Habilitar
la casilla para indicar que el electromandril cuenta con copiador electrónico.
02/02/2016
1594
Capítulo - Mandriles - Detalle electromandril
Mandriles
Lista de fichas
• Listado mandriles
• Formato tabla
• Detalle mandril
02/02/2016
1595
Capítulo - Mandriles - Listado mandriles
Listado mandriles
Ficha que contiene la lista de todos los mandriles disponibles, montados en los diferentes grupos de fresado y
perforación que componen la unidad operadora1.
• Con la sigla T se identifican los mandriles verticales del grupo de perforación. La misma sigla también se
asignó, por motivos de gestión, a la impresora de etiquetas.
• Con la sigla TH se identifican los mandriles horizontales del grupo de perforación.
• Con la sigla TP se identifican los mandriles de todos los otros grupos/electromandriles que a su vez se
identifican utilizando también la misma sigla de los grupos. El portabroca para sierra circular montado en el
grupo de perforación también utiliza la sigla TP.
Por ejemplo, el mandril TP1 es el mandril del electromandril TP1; el mandril TP3 es el mandril del portabroca
para sierra circular TP3.
Para visualizar en el área datos2 la ficha Detalle mandril con los datos detallados del mandril deseado, hacer clic3
en una opción de la lista.
Para ver los datos del mandril seleccionado en forma de tabla, hacer clic en la ficha Formato tabla.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1596
Capítulo - Mandriles - Formato tabla
Formato tabla
Muestra la tabla con los datos definidos en la ficha Detalle mandril.
02/02/2016
1597
Capítulo - Mandriles - Detalle mandril
Detalle mandril
Muestra la lista de los campos de datos de cada mandril seleccionado en la ficha Listado mandriles.
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
Lista de secciones
• Datos generales
• Parámetros
• Clases de herramienta
• Datos Offset
• Datos equipamiento
• Simetría
Datos generales
Id absoluto
ID
Nombre
CnName
ID correspondiente
RelID
02/02/2016
1598
Capítulo - Mandriles - Detalle mandril
Parámetros
Tipo de conexión
AttackType
Tipo de conexión que la herramienta debe tener para poder ser montada en el mandril. Seleccionar el tipo
de conexión en el menú desplegable1.
Habilitado
Enabled
Tipo
Type
Tipo de mandril. Indica la tipología del mandril, es decir, si se trata de un mandril de perforación, un
mandril del grupo de fresado, etc. Seleccionar el tipo en el menú desplegable.
Taladrar
Mandril de perforación.
Pantógrafo
Mandril del electromandril.
Hoja
Mandril del portabroca para sierra circular.
Palpador
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
2 Hacer clic en una casilla para marcarla y habilitar su función.
02/02/2016
1599
Capítulo - Mandriles - Detalle mandril
Identifica el palpador.
Presor
Identifica el presor.
Grupo de perf.
Mandril asociado a un grupo con mandriles de perforación.
Dispositivo de inserción
Dispositivo que permite tomar los materiales de herrajes para introducirlos en la pieza. Por razones de
gestión, este dispositivo se considera un mandril.
Soplador
Dispositivo utilizado para limpiar la pieza.
Deflector
Identifica el deflector de virutas.
Etiquetador
Identifica la impresora de etiquetas.
Sub-tipo
SubType
Número para identificar el tipo de electromandril del grupo operador1 (por ej.: el electromandril del grupo
multifunción, del grupo de fresado 5 ejes2, etc.). El campo3 se encuentra activo solo en los mandriles
[[[Undefined variable NO_TRADURRE/CODICI.TP]]].
Dirección de rotación
RotDir
Horaria
Rotación en sentido horario.
1 Órganos de la máquina destinados a la instalación de las herramientas necesarias para la elaboración. Para la
descripción de cada grupo, consultar las instrucciones de uso de la máquina.
2 El grupo operador cuenta con un sistema para orientar la herramienta en todas las direcciones posibles (véanse las
instrucciones de uso de la máquina).
3 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1600
Capítulo - Mandriles - Detalle mandril
Antihoraria
Rotación en sentido antihorario.
Automática
Rotación automática en función del sentido de rotación de la herramienta.
Habilita (casilla marcada) o deshabilita la rotación del mandril en sentido inverso con respecto a la
rotación principal.
Centro
Center
02/02/2016
1601
Capítulo - Mandriles - Detalle mandril
Clases de herramienta
Lista de las clases asociadas al mandril. Indica la tipología de herramientas que pueden ser instaladas
en el mandril, haciendo referencia a su clase de pertenencia.
636. Herramientas
A. Fresa
B. Hoja
C. Broca de perforación
D. Agregado
E. Herramienta palpador
Fresado
ToolClassesListMill
La casilla marcada indica que en el mandril pueden instalarse las fresas (ref. A, figura 636).
Corte
ToolClassesListCutting
La casilla marcada indica que en el mandril pueden instalarse las hojas1 (ref. B, figura 636).
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1602
Capítulo - Mandriles - Detalle mandril
Perforación
ToolClassesListDrill
La casilla marcada indica que en el mandril pueden instalarse las brocas (ref. C, figura 636).
Datos Offset
Offset X
OffX
Distancia a lo largo del eje X que existe entre el centro de rotación del mandril y el origen de la unidad al
cual está asociado.
Offset Y
OffY
Distancia a lo largo del eje Y que existe entre el centro de rotación del mandril y el origen de la unidad al
cual está asociado.
Offset Z
OffZ
Distancia a lo largo del eje Z que existe entre el centro de rotación del mandril y el origen de la unidad al
cual está asociado.
AR
AR
AZ
AZ
02/02/2016
1603
Capítulo - Mandriles - Detalle mandril
Datos equipamiento
Permite seleccionar las implementaciones de los parámetros para el inverter de tipo ABB. Indicar el set de los
datos alternativos para cada herramienta.
• -1: valor de default1.
• 0: consultar el manual correspondiente del inverter.
• 1: consultar el manual correspondiente del inverter
Diámetro mínimo que debe tener la herramienta para ser introducida en el mandril.
Diámetro máximo que debe tener la herramienta para ser introducida en el mandril.
Longitud máxima que debe tener la herramienta para ser introducida en el mandril.
Longitud máxima posible de la herramienta montada en el electromandril, para poder trabajar con el
grupo de perforación.
Antes de trabajar con el grupo de perforación, la herramienta se deposita en el almacén solo si su
longitud supera el valor definido en este campo.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1604
Capítulo - Mandriles - Detalle mandril
Código numérico que define las dimensiones de la herramienta. Definir un valor que va de 0 a 4 (0 =
campo inhabilitado; 4 = dimensiones exteriores máximas). Este código está vinculado al que se ha
definido en el homónimo campo en los datos de las herramientas y de los agregados.
Simetría
Nombre del mandril simétrico para asociar al mandril seleccionado en la lista Listado mandriles.
02/02/2016
1605
Capítulo - Ejes - Detalle mandril
Ejes
Lista de fichas
• Listado ejes
• Formato tabla
• Detalle eje
02/02/2016
1606
Capítulo - Ejes - Listado ejes
Listado ejes
Ficha que contiene la lista de los ejes máquina disponibles.
Seleccionar un eje en la lista para ver los datos asociados al mismo y visualizar en el área de los datos la ficha
Detalle eje.
Para ver los datos de los ejes en forma de tabla, hacer clic1 en la ficha Formato tabla.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1607
Capítulo - Ejes - Formato tabla
Formato tabla
Muestra la tabla con los datos definidos en la ficha Detalle eje.
02/02/2016
1608
Capítulo - Ejes - Detalle eje
Detalle eje
Muestra la lista de los campos de datos de cada eje seleccionado en la ficha Listado ejes.
NOTA:
Lista de secciones
• Datos generales
• Parámetros
• Límites
• Datos ejes de rotación
Datos generales
Id absoluto
AbsoluteId
Nombre
CnName
Nombre del eje máquina (para los nombres, consultar las instrucciones de la máquina).
02/02/2016
1609
Capítulo - Ejes - Detalle eje
Parámetros
Tipo
Type
Tipo de eje.
Desconocido
Eje desconocido. Esta opción se ingresa automáticamente en fase de importación de los datos máquina,
cuando el sistema no reconoce un eje.
Lineal
Eje lineal (por ej.: ejes que pueden interpolarse X, Y, Z).
Circular
Eje rotativo. Ejemplo de ejes que hacen girar un dispositivo como el eje C.
Lineal posicionador
Eje lineal posicionador. Ejemplo de ejes que no pueden interpolarse, que son útiles solo para posicionar los
dispositivos, como el eje que desplaza el soporte móvil para pieza o el carro.
Circular posicionador
Eje rotativo posicionador. Ejemplo de ejes que no pueden interpolarse que son útiles solo para posicionar
los dispositivos, como el eje que hace girar el almacén.
Origen
OriginOffset
Dirección
Direction
Dirección del eje asociada al tipo de eje evidenciado en el campo1 de datos Tipo.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1610
Capítulo - Ejes - Detalle eje
Interpolación
Interpolation
Máx. Vel.
MaxVel
Configuración
Configuración
Aparcamiento Setting
SettingParking
Cota que debe alcanzar el eje máquina vertical (por ej.: Z, Z1, etc.) cuando se realizan elaboraciones
usando el eje Setting.
2 Conectar las trayectorias de dos o más ejes para que ambos efectúen un recorrido y lleguen simultáneamente al
punto final de la elaboración.
02/02/2016
1611
Capítulo - Ejes - Detalle eje
Límites
Valor mínimo de seguridad para la carrera del eje (cota de la leva 1).
Valor máximo de seguridad para la carrera del eje (cota de la leva 2).
Brazo de rotación
RotationArm
Distancia A (figura 637) entre el centro de rotación del eje Tilting y la nariz del mandril del electromandril.
02/02/2016
1612
Capítulo - Ejes - Detalle eje
Distancia de la unión
DistanceJoint
Para la descripción del campo de datos, consultar el manual técnico del electromandril.
Ángulo alfa
AlphaAngle
Para la descripción del campo de datos, consultar el manual técnico del electromandril.
Ángulo theta
ThetaAngle
Para la descripción del campo de datos, consultar el manual técnico del electromandril.
Cero
Cero
Para la descripción del campo de datos, consultar el manual técnico del electromandril.
02/02/2016
1613
Capítulo - Ejes - Detalle eje
Rotación
Rotation
Para la descripción del campo de datos, consultar el manual técnico del electromandril.
02/02/2016
1614
Capítulo - Orígenes - Detalle eje
Orígenes
Lista de fichas
• Listado orígenes
• Formato tabla
• Tabla PCFT
• Detalle origen
02/02/2016
1615
Capítulo - Orígenes - Listado orígenes
Listado orígenes
Ficha que contiene la lista de los orígenes del plano de trabajo disponibles.
Seleccionar un origen en la lista para ver los datos asociados al mismo y visualizar en el área de los datos la ficha
Detalle origen.
Para ver los datos de los orígenes en forma de tabla, hacer clic1 en la ficha Formato tabla.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1616
Capítulo - Orígenes - Formato tabla
Formato tabla
Muestra la tabla con los datos definidos en la ficha Detalle origen.
02/02/2016
1617
Capítulo - Orígenes - Tabla PCFT
Tabla PCFT
En la parte baja se cita el valor de la pieza: Dimensión de la pieza corta; Dimensión de la pieza mediana.
Nombre
Nombre del origen.
Carro
Número de la ventosa perfilable para asociar a cada origen en particular.
A1
Índice (número) del primer soporte móvil para pieza utilizado por el sistema durante el equipamiento paramétrico
de las piezas cortas en el origen asociado, especificado en la columna Nombre.
El número cero indica que en el origen especificado no es posible cargar las piezas cortas.
A2
Índice (número) del último soporte móvil para pieza utilizado por el sistema durante el equipamiento paramétrico
de las piezas cortas en el origen asociado, especificado en la columna Nombre.
El número cero indica que en el origen especificado no es posible cargar las piezas cortas.
B1
Índice (número) del primer soporte móvil para pieza utilizado por el sistema durante el equipamiento paramétrico
de las piezas medianas en el origen asociado, especificado en la columna Nombre.
El número cero indica que en el origen especificado no es posible cargar las piezas medianas.
B2
Índice (número) del último soporte móvil para pieza utilizado por el sistema durante el equipamiento paramétrico
de las piezas medianas en el origen asociado, especificado en la columna Nombre.
El número cero indica que en el origen especificado no es posible cargar las piezas medianas.
C1
Índice (número) del primer soporte móvil para pieza utilizado por el sistema durante el equipamiento paramétrico
de las piezas largas en el origen asociado, especificado en la columna Nombre.
El número cero indica que en el origen especificado no es posible cargar las piezas largas.
02/02/2016
1618
Capítulo - Orígenes - Tabla PCFT
C2
Índice (número) del último soporte móvil para pieza utilizado por el sistema durante el equipamiento paramétrico
de las piezas largas en el origen asociado, especificado en la columna Nombre.
El número cero indica que en el origen especificado no es posible cargar las piezas largas.
02/02/2016
1619
Capítulo - Orígenes - Detalle origen
Detalle origen
Muestra la lista de los campos de datos de cada origen seleccionado en la ficha Listado orígenes.
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
Lista de secciones
• Datos generales
• Parámetros
• Datos Offset
• Datos tabla PCFT
Datos generales
Nombre
Parámetros
Habilitada
Habilita (casilla marcada1) o deshabilita el uso del origen.
Descripción
Campo dedicado al comentario o a las notas.
02/02/2016
1620
Capítulo - Orígenes - Detalle origen
Simétrica en X
Simétrico en Y
Trasladado en X
Trasladado en Y
Posibilidad de ejecución
Activa (casilla marcada) o desactiva el origen. La casilla marcada indica que el origen está presente en
la máquina y que, por lo tanto, se lo puede seleccionar presionando el pulsador1 START.
IDS
Origen asociado para elaborar las piezas cortas tras la suspensión de la elaboración.
IDL
Origen asociado para elaborar las piezas largas tras la suspensión de la elaboración.
1 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1621
Capítulo - Orígenes - Detalle origen
Tipo
Tipo de origen.
Estándar
Orígenes de base.
Láser
Orígenes que se obtienen con el proyector láser de alineación.
Custom
Orígenes personalizados.
Datos Offset
Offset X
Coordenada x del origen con respecto al área de trabajo que lo contiene.
Offset Y
Coordenada y del origen con respecto al área de trabajo que lo contiene.
Offset Z
Coordenada z del origen con respecto al área de trabajo que lo contiene.
Offset + X
Offset adicional en x del origen con respecto al área de trabajo que lo contiene.
Offset + Y
Offset adicional en y del origen con respecto al área de trabajo que lo contiene.
Offset + Z
Offset adicional en z del origen con respecto al área de trabajo que lo contiene.
02/02/2016
1622
Capítulo - Orígenes - Detalle origen
Carro
A1
A2
B1
B2
C1
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1623
Capítulo - Orígenes - Detalle origen
C2
02/02/2016
1624
Capítulo - Almacenes de herramientas - Detalle origen
Almacenes de herramientas
Lista de fichas
• Listado almacenes de herramientas
• Formato tabla
• Detalle almacén de herramientas
• Portaherramientas
02/02/2016
1625
Capítulo - Almacenes de herramientas - Listado almacenes de herramientas
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1626
Capítulo - Almacenes de herramientas - Formato tabla
Formato tabla
Muestra la tabla con los datos definidos en la ficha Detalle almacén de herramientas.
02/02/2016
1627
Capítulo - Almacenes de herramientas - Portaherramientas
Portaherramientas
Ficha que contiene la lista de todos los portaherramientas montados en el almacén seleccionado en la ficha
Listado almacenes de herramientas.
Para agregar o quitar un portaherramientas, hacer doble clic1 en una opción de la lista. La casilla marcada2 indica
que el portaherramientas ha sido agregado.
Para visualizar los datos de cada portaherramienta y abrir el entorno con la lista de todos los portaherramientas
existentes, hacer clic en la lupa al lado del nombre.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Hacer clic en una casilla para marcarla y habilitar su función.
02/02/2016
1628
Capítulo - Almacenes de herramientas - Detalle almacén de herramientas
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
Lista de secciones
• Datos generales
• Parámetros
• Posición de carga
Datos generales
Nombre
CnName
Parámetros
Tipo
Type
Modelo de almacén.
No disponible
Almacén desconocido. Esta opción se ingresa automáticamente en fase de importación de los datos
02/02/2016
1629
Capítulo - Almacenes de herramientas - Detalle almacén de herramientas
Lineal
Almacén de herramientas de tipo "Rastrelliera", posizionato nel basamento della macchina (figura 638).
638.
Lineal Izq.
Almacén de herramientas de tipo "Rastrelliera" posto a sinistra (figura 638).
Lineal Der.
Almacén de herramientas de tipo "Rastrelliera" posto a destra (figura 638).
Revolver
Almacén de herramientas de tipo Revolver (de forma circular), ubicado en el carro de la unidad operadora1
(figura 639).
639.
Revolver+C
Almacén de herramientas de tipo Revolver (de forma circular), ubicado en la unidad operadora (figura 640).
02/02/2016
1630
Capítulo - Almacenes de herramientas - Detalle almacén de herramientas
640.
Cadena
Almacén de herramientas de tipo Cadena, ubicado en el carro de la unidad operadora (figura 641).
641.
Posición
Position
No disponible
Almacén no presente.
Bordo Máquina
Almacén ubicado en la base de la máquina (figura 638).
Fuera de la máquina
Almacén ubicado en el exterior.
02/02/2016
1631
Capítulo - Almacenes de herramientas - Detalle almacén de herramientas
Multistore
Almacén de herramientas Multistore.
Tipo de almacén
StoreType
Género de almacén. Permite definir si se trata de un almacén de herramientas o un almacén para borde
(solo en máquinas provistas de partes específicas para elaboraciones de rebordeado1).
Habilitado
Enable
Casual
Random
Habilita (casilla marcada) o deshabilita la gestión del almacén como “random”. La casilla marcada indica
que el almacén es “random”, es decir, que al menos un portaherramienta presente es dirigido como
“random” y, por ende, puede alojar cualquier herramienta.
Reserva
EnableBooking
Habilita (casilla marcada) o deshabilita la gestión de la reserva de la herramienta. Este dato permite
acelerar las operaciones de cambio de herramienta, dado que, a cada cambio de herramienta, el CAM
reserva la herramienta para el cambio sucesivo. Marcar2 la casilla para realizar esta operación.
1 Conjunto de operaciones que permiten revestir el borde de la pieza (pegarlo, limpiarlo, redondearlo, etc.).
02/02/2016
1632
Capítulo - Almacenes de herramientas - Detalle almacén de herramientas
Cambio simultáneo
EnableSimChange
Habilita (casilla marcada) o deshabilita la gestión del cambio de herramienta simultáneo; es decir, que el
almacén puede efectuar simultáneamente la inserción de dos herramientas en dos electromandriles.
Marcar la casilla para realizar esta operación.
Velocidad de depósito
LoadSpeed
Velocidad de extracción
SPMAG1
Velocidad de extracción de la herramienta del portaherramientas del almacén durante la fase de cambio de
herramienta.
Chip
Chip
Habilita (casilla marcada) o deshabilita el dispositivo "Balluf". La casilla marcada indica que el almacén cuenta
con dispositivo “Balluf” de lectura óptica de los chip presentes en las herramientas o en los agregados.
Habilitada deflector
AbilDefl
Posición de carga
Extracción X
LoadPosX
Cota X para definir la posición de carga de los almacenes de herramientas de tipo Revolver.
02/02/2016
1633
Capítulo - Almacenes de herramientas - Detalle almacén de herramientas
Extracción Y
LoadPosY
Cota Y para definir la posición de carga de los almacenes de herramientas de tipo Revolver.
Extracción Z
LoadPosZ
Cota Z para definir la posición de carga de los almacenes de herramientas de tipo Revolver.
Entreeje horquillas
ToolHolderDistance
02/02/2016
1634
Capítulo - Portaherramientas - Detalle almacén de herramientas
Portaherramientas
Lista de fichas
• Listado portaherramientas
• Formato tabla
• Detalle portaherramienta
• Electromandriles
02/02/2016
1635
Capítulo - Portaherramientas - Listado portaherramientas
Listado portaherramientas
Ficha que contiene la lista de todos los portaherramientas (TCH) disponibles, montados en los diferentes
almacenes de herramientas.
Para visualizar en el área datos1 la ficha Detalle portaherramienta con los datos detallados de cada
portaherramienta, hacer clic2 en una opción de la lista.
Para ver los datos del portaherramienta seleccionado en forma de tabla, hacer clic en la ficha Formato tabla.
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1636
Capítulo - Portaherramientas - Formato tabla
Formato tabla
Muestra la tabla con los datos definidos en la ficha Detalle portaherramienta.
02/02/2016
1637
Capítulo - Portaherramientas - Electromandriles
Electromandriles
Ficha que contiene la lista de los electromandriles disponibles, para poder habilitar solo los electromandriles
compatibles con el portaherramienta seleccionado en la ficha Listado portaherramientas.
Para habilitar o deshabilitar el uso de un electromandril, hacer doble clic1 en una opción de la lista. La casilla
marcada2 indica que el electromandril ha sido habilitado.
Para visualizar los datos de cada electromandril y abrir el entorno con la lista de todos los electromandriles
existentes, hacer clic en la lupa al lado del nombre.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Hacer clic en una casilla para marcarla y habilitar su función.
02/02/2016
1638
Capítulo - Portaherramientas - Detalle portaherramienta
Detalle portaherramienta
Muestra la lista de los campos de datos de cada portaherramienta seleccionado en la ficha Listado
portaherramientas.
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
Lista de secciones
• Datos generales
• Parámetros
• Datos Offset
Datos generales
Id absoluto
ID
Nombre
CnName
02/02/2016
1639
Capítulo - Portaherramientas - Detalle portaherramienta
Parámetros
Habilitado
IsEnabled
Casual
Random
Habilita (casilla marcada) o deshabilita la gestión del portaherramienta como “random”. La casilla
marcada indica que el portaherramienta puede alojar cualquier tipo de herramienta presente en el
almacén.
Dirección de desvinculación
UnmountDir
Dirección que debe tener la unidad operadora1 cuando se desplaza para realizar la extracción de la herramienta
del portaherramienta. Seleccionar entre las opciones presentes en la lista predefinida.
Cota de desvinculación
UnmountDistance
Indica cuánto debe moverse la unidad operadora para poder liberar la herramienta.
Cota de desvinculación en Z
UnmountDistanceZ
C
PosC
Cota que debe tener el eje C para poder depositar la herramienta en el almacén.
CR
PosCR
02/02/2016
1640
Capítulo - Portaherramientas - Detalle portaherramienta
Rotación que debe tener el almacén para poder efectuar el depósito de la herramienta.
CRT
PosTestCR
Rotación del almacén para que la herramienta se posicione bajo el sensor de detección.
Habilitada deflector
AbilDefl
Habilita (casilla marcada) o deshabilita el depósito del deflector de virutas en el portaherramienta seleccionado.
Datos Offset
Offset X
OffX
Offset Y
OffY
Offset Z
OffZ
02/02/2016
1641
Capítulo - Configuraciones máquina - Detalle portaherramienta
Configuraciones máquina
Para acceder
Lista de fichas
• Optimizador
• Cam
• Lista de procesadores
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1642
Capítulo - Configuraciones máquina - Optimizador
Optimizador
Esta ficha permite definir los datos de default1 del optimizador para cada máquina.
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
Tipo de optimización
Para la descripción del campo2 de datos, véase Datos optimizador y datos cam.
Lista de secciones
• Tipos de elaboraciones
• Herramientas
• Datos típicos de optimización
• Algoritmo TS
• Opciones de cambio de herramienta
• Datos varios
• Optimización cálculo bajadas
Tipos de elaboraciones
Campo visible solo seleccionando la opción Configuraciones máquina del campo de datos Tipo de optimización.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1643
Capítulo - Configuraciones máquina - Optimizador
Herramientas
No utilizado.
Dirección
TypeOfXDir
Para la descripción, véase el campo de datos Ordena de acuerdo con la dirección de la herramienta .
Algoritmo TS
Algoritmo TS
TypeOfAlg
02/02/2016
1644
Capítulo - Configuraciones máquina - Optimizador
Descargar mandriles
UnloadOutlets
Sección conjunto
SectionTog
Datos varios
Habilita límites sw
EnableSWLim
Mejor bajada
BestHits
02/02/2016
1645
Capítulo - Configuraciones máquina - Optimizador
Para la descripción, véase el campo de datos Conectar elaboración de las elaboraciones de fresado .
Habilitar seguimientos
ENABLEPURSUITS
No utilizado.
Máx. entreeje en X
OptimMaxInterX
Máx. entreeje en Y
OptimMaxInterY
02/02/2016
1646
Capítulo - Configuraciones máquina - Optimizador
Rebordeado
Habilita (casilla marcada1) o deshabilita la elaboración de varios lados en una sola pasada utilizando el borde
extraído.
02/02/2016
1647
Capítulo - Configuraciones máquina - Cam
Cam
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
Trabaja en pendular
Pendulum
Uniclamp/Hyperclamp
Uniclamp
Control colisiones
CollisionCheck
Zona de bloqueo
LockingZone
EnableLabelling
EnableLabelling
02/02/2016
1648
Capítulo - Configuraciones máquina - Cam
No utilizado.
LabellingOrigin
LabellingOrigin
No utilizado.
EnablePav
EnablePav
Cota de corte X
CuttingQuoteX
Cota de corte Y
CuttingQuoteY
Origen de referencia para aproximar la pieza en el plano de trabajo cuando se diseña un documento1 multipieza.
02/02/2016
1649
Capítulo - Configuraciones máquina - Lista de procesadores
Lista de procesadores
Esta ficha permite definir los procesadores (Pos-procesadores y Pre-procesadores) asignados a la máquina y a
sus eventuales parámetros.
NOTA:
Los datos presentes en esta ficha son de uso exclusivo del técnico Biesse.
Para visualizar en el área datos1 la ficha Detalle procesador con los datos detallados de cada procesador, hacer
clic2 en una opción de la lista.
Pulsadores
Agregar
Muestra la ventana de diálogo3 para agregar un nuevo Pos-procesador o Pre-procesador.
Eliminar
Permite borrar el Pos-procesador o el Pre-procesador seleccionado.
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
1650
Capítulo - Configuraciones máquina - Detalle procesador
Detalle procesador
Muestra la lista de los campos de datos de cada procesador seleccionado en la ficha Lista de procesadores.
Lista de secciones
• Generales
• Dialog datos usuario
• Avanzadas
• Rover Multi Centro
• Máquina Excel
Generales
Habilitado
Enabled
Carpeta de trabajo
Directory
Permite definir la carpeta donde colocar los ficheros ISO1 creados. Para buscar la carpeta dentro del sistema
operativo, utilizar el pulsador de búsqueda2 que se encuentra al lado.
Tipo
Type
Tipo de procesador.
Función
Function
02/02/2016
1651
Capítulo - Configuraciones máquina - Detalle procesador
Procesador
Name
Tecnología
ExportDialogTech
Ruta Dll
ExportDialogDllPath
Nombre Dll
ExportDialogDllName
Nombre clase
ExportDialogClassName
02/02/2016
1652
Capítulo - Configuraciones máquina - Detalle procesador
Avanzadas
Permite agregar un mando1 ISO al iniciar el programa desde el procesador. Ingresar el mando en el cuadro de
texto (Ejemplo: [[[Undefined variable NO_TRADURRE/CODICI.L=PRIMO]]]).
Permite agregar un mando ISO al finalizar el programa desde el procesador. Ingresar el mando en el cuadro de
texto (Ejemplo: [[[Undefined variable NO_TRADURRE/CODICI.L=PEND]]]).
Casilla marcada:
valor de default; la extensión se conserva.
Casilla no marcada:
la extensión se elimina.
Permite ingresar en el fichero ISO creado los comentarios descriptivos de las elaboraciones, es decir, los
comentarios presentes en los campos de datos específicos para las notas/descripciones.
Casilla marcada:
los comentarios se exportan.
Casilla no marcada:
valor de default; los comentarios no se exportan.
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
2 Indica el tipo de fichero, es decir de aplicación, al cual está asociado, formado por tres o cuatro caracteres
precedidos por un punto. Por ejemplo, la extensión .txt indica un fichero de solo texto que se puede leer con cualquier
Editor de texto.
02/02/2016
1653
Capítulo - Configuraciones máquina - Detalle procesador
Versión parámetros
PAR_VER
Casilla marcada:
valor de default; la versión se ingresa.
Casilla no marcada:
la versión no se ingresa.
Permite indicar si la versión del CN-PLC es compatible con la gestión del copiador.
El dato ingresado interviene en el valor del parámetro PFLO pasado al ciclo GTPON.
Casilla marcada:
Valor de default 1.
El valor 1 muestra en la sección [[[Undefined variable NO_TRADURRE/CODICI.[PARAMETRI]]]] del
fichero ISO una fila donde aparece el parámetro PFLO=0 o PFLO=1 (el valor 1 aparece si se ha habilitado el
copiador) y el parámetro L=GTPON.
Casilla no marcada:
Valor 0.
El valor 0 muestra en la sección [[[Undefined variable NO_TRADURRE/CODICI.[PARAMETRI]]]] del
fichero ISO una fila donde aparece el parámetro PFLO=-1 y el parámetro L=GTPON.
Permite indicar que la versión del CN-PLC montada en la máquina no corresponde a la versión 2.0.0.1, sino que
se trata de una versión anterior.
Casilla marcada
Valor 1.
El valor 1 muestra en la sección [[[Undefined variable NO_TRADURRE/CODICI.[PARAMETRI]]]] del
fichero ISO una fila donde aparece el parámetro para el posicionamiento de la caja de aspiración PCUF=-1
y el parámetro L=GTPOFF o L=GTPON.
Casilla no marcada
Valor de default 0.
02/02/2016
1654
Capítulo - Configuraciones máquina - Detalle procesador
Permite indicar si el programa de aplicación1 está conectado o no a la máquina (al CN) y permite activar los
controles de sistema en las operaciones realizadas.
Casilla marcada:
el programa de aplicación está conectado al CN y se encuentran activos los controles en los programas en
fase de ejecución.
Casilla no marcada:
valor de default; el programa de aplicación no está conectado al CN.
Permite indicar el tiempo de espera en centésimas de segundo entre el primer y el segundo tramo de la geometría
de la arista viva. Este retraso evita que la máquina oscile debido a la inversión de la dirección de movimiento de
los ejes.
Casilla marcada:
se ha activado la ventana de diálogo de los mensajes.
Casilla no marcada:
valor de default; no se ha activado la ventana de diálogo de los mensajes.
Permite habilitar las ventanas de diálogo de los mensajes de error del procesador. Seleccionar la opción en el
menú desplegable2.
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
2 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
1655
Capítulo - Configuraciones máquina - Detalle procesador
Permite indicar la velocidad de rotación S de los mandriles del grupo de perforación vertical1 GTON y horizontal
GTHON.
Ingresando un valor de 0 a 1.000, la instrucción S no se genera y la velocidad de rotación de los mandriles es la
configurada en los datos del grupo de perforación.
Ingresando un valor mayor que 1.000, se genera la instrucción S. Un valor mayor que 1.000 indica al pos-
procesador la velocidad de rotación del grupo de perforación para usar como dato de default. Para las
perforaciones con velocidad de rotación programada igual a cero, se utiliza la velocidad de default de la
herramienta, en caso de que haya sido definida; en caso contrario, se utiliza el dato indicado en el parámetro
VROT_T. Si la velocidad de default de la herramienta coincide con el valor presente en el parámetro VROT_T, no
se genera la instrucción S.
Permite habilitar/deshabilitar el desarrollo de la barra que indica el inicio y el fin del proceso de elaboración del
programa durante la creación del fichero ISO.
Casilla marcada:
valor de default; barra habilitada.
Casilla no marcada:
02/02/2016
1656
Capítulo - Configuraciones máquina - Detalle procesador
barra deshabilitada.
Permite ocultar o mostrar la numeración de las filas en el fichero ISO (por ej.: N100).
El Pos-procesador BsExportToNcRoverNET para máquinas Rover que requieren la numeración de las filas no
utiliza este parámetro.
Casilla marcada:
numeración habilitada.
Casilla no marcada:
valor de default; numeración deshabilitada.
Número de centros
CENTROS
Permite habilitar/deshabilitar la modalidad de exclusión de algunos orígenes de una línea de tope1 (o fila de tope).
Casilla marcada:
habilita la función de selección2 de los orígenes en el campo de datos Lista de orígenes de la pieza (véase
Pieza ).
Casilla no marcada:
valor de default; función deshabilitada.
1 (1) Punto u objeto de referencia para posicionar la pieza en el plano de trabajo. (2) Conformación en desnivel
obtenida en un elemento del bastidor o de la hoja para establecer un plano de contacto (por ej.: entre un elemento y
otro o entre dos hojas contiguas).
2 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
02/02/2016
1657
Capítulo - Configuraciones máquina - Detalle procesador
Permite guardar en el fichero DXF1 exportado las geometrías con respecto al rebordeado2 de la pieza (solo para
máquinas que realizan rebordeados).
Casilla marcada:
función habilitada.
Casilla no marcada:
valor de default; función deshabilitada.
Tipo de máquina
MACHINETYPE
Permite indicar el tipo de máquina activa, utilizada para crear el fichero ISO. Seleccionar la máquina en el menú
desplegable.
permite escribir en el fichero ISO la lista de las herramientas utilizadas en el programa, que pueden ser
interpretadas por un optimizador exterior. Agrega filas a la lista de herramientas en la sección [[[Undefined
variable NO_TRADURRE/CODICI.[UTENSILI000]]]] del fichero ISO.
Casilla marcada:
función habilitada.
Casilla no marcada:
valor de default; función deshabilitada.
Permite decidir la inclusión en el fichero ISO del código que permite activar, durante la simulación, los
reposicionamientos programados.
En este caso, al finalizar el programa simulado en la máquina (selector que deshabilita la rotación de los
mandriles activos), las ventosas perfilables alcanzan la posición programada.
Casilla marcada:
función habilitada. En el fichero ISO se escribe el código para el reposicionamiento en fase de simulación.
Casilla no marcada:
valor de default; función deshabilitada. En el fichero ISO no se escribe el código para el reposicionamiento
en fase de simulación.
1 Tipo de extensión que identifica ficheros de gráficos vectoriales bidimensionales usados por los sistemas de Cad.
02/02/2016
1658
Capítulo - Configuraciones máquina - Detalle procesador
Solo para máquinas modelo Excel. Permite decidir si el parámetro de elaboración correspondiente a la posición
de la caja de aspiración debe ser controlado como si fuese una distancia o un número para generar varios
intervalos (step).
Gestión a distancia
El dato representa la distancia mínima entre el borde inferior de la caja de aspiración y el extremo inferior de
la herramienta.
Permite definir la distancia mínima entre la caja de aspiración y la pieza, solo si se ha configurado la opción .
Gestión por delta en el campo de datos . Tipo de gestión de la caja de aspiración.
Solo para máquinas con NC1000. Permite decidir si incluir o excluir de la fila de los parámetros de la pieza toda la
información presente en la señal de intercambio KE.
En las máquinas modelo Rover, este parámetro se encuentra activo a partir del WRT 2.0.0.0.
Casilla marcada:
función habilitada.
Casilla no marcada:
función deshabilitada; se escribe la señal KE.
Permite indicar al pos-procesador cómo debe gestionar, durante la creación del fichero ISO, las traslaciones
indicadas en el programa.
Casilla marcada:
la traslación debe ser gestionada como desplazamiento del origen y, por ende, como desplazamiento de la
02/02/2016
1659
Capítulo - Configuraciones máquina - Detalle procesador
Casilla no marcada:
valor de default. La traslación debe ser gestionada como desplazamiento de los datos inherentes a la
geometría de la pieza.
Casilla marcada:
función habilitada.
Casilla no marcada:
valor de default; función deshabilitada.
Permite habilitar la sustitución de la llamada al ciclo fijo de activación del electromandril (GTPON) con
movimientos rápidos, solo en las secciones1 del fichero ISO en el cual se respetan las condiciones de
factibilidad.
Casilla marcada:
valor de default; función habilitada.
Casilla no marcada:
Función deshabilitada.
Permite definir las dimensiones en Z del grupo de perforación 5 Ejes para el cálculo de la seguridad del grupo. El
dato de default es 66 mm: para el grupo de perforación 5 Ejes con eje B a 90°.
1 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
02/02/2016
1660
Capítulo - Configuraciones máquina - Detalle procesador
Ningún banco
Máquina sin banco de carga.
02/02/2016
1661
Capítulo - Configuraciones máquina - Detalle procesador
No utilizado.
Máquina Excel
Tipo de máquina
CONFIG_EXCEL
Permite identificar para qué configuración de máquinas modelo Excel se debe crear el fichero ISO.
02/02/2016
1662
Capítulo - Grupos de encolado -
Grupos de encolado
Lista de fichas
• Listado de los grupos de encolado
• Formato tabla
• Detalle del grupo de encolado
02/02/2016
1663
Capítulo - Grupos de encolado - Listado de los grupos de encolado
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1664
Capítulo - Grupos de encolado - Formato tabla
Formato tabla
Muestra la tabla con los datos definidos en la ficha Detalle del grupo de encolado.
02/02/2016
1665
Capítulo - Grupos de encolado - Detalle del grupo de encolado
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
Lista de secciones
• General
• Carga de cola
• Rodillo encolador
• Rodillo presor
General
ID
ID
Número unívoco del grupo operador1 entre todos los presentes en la máquina.
Nombre
CnName
ID correspondiente
RelID
1 Órganos de la máquina destinados a la instalación de las herramientas necesarias para la elaboración. Para la
descripción de cada grupo, consultar las instrucciones de uso de la máquina.
02/02/2016
1666
Capítulo - Grupos de encolado - Detalle del grupo de encolado
Offset X
OffX
Offset Y
OffY
Offset Z
OffZ
Ángulo AZ
AZ
Ángulo de inclinación.
Longitud
Length
Distancia A entre el punto de entrada del borde B y el punto central C del eje de rotación del grupo de
encolado (figura 642).
02/02/2016
1667
Capítulo - Grupos de encolado - Detalle del grupo de encolado
642.
A. Longitud: distancia.
B. Punto de entrada del borde.
C. Punto central del eje de rotación del grupo de encolado.
Ángulo
Angle
Ángulo entre el punto de entrada del borde B y el punto central C del eje de rotación del grupo de
encolado (figura 642).
Dientes pequeños
SmallRollCogs
Dientes A del engranaje de transmisión del movimiento al rodillo encolador (figura 643).
A. Dientes pequeños
B. Dientes grandes
02/02/2016
1668
Capítulo - Grupos de encolado - Detalle del grupo de encolado
Dientes grandes
BigRollCogs
Dientes B del engranaje de transmisión del movimiento al rodillo encolador (figura 643).
Máxima velocidad de interpolación2 que pueden alcanzar los ejes del grupo de encolado durante la
elaboración.
Ángulo máximo
MaxAngle
Máxima inclinación posible del grupo de encolado con respecto al perfil para elaborar.
Tiempo de encendido de la hoja3 del grupo de encolado. Indicar con cuánta anticipación con respecto al
corte se debe poner en marcha el motor de la hoja.
T2I
T2I
2 Conectar las trayectorias de dos o más ejes para que ambos efectúen un recorrido y lleguen simultáneamente al
punto final de la elaboración.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1669
Capítulo - Grupos de encolado - Detalle del grupo de encolado
Cantidad de borde para suministrar, para hacer deslizar el borde hasta colocarlo delante de la hoja de
retestado1.
Distancia rodillos
RollsDistance
Distancia pernos
PivotDistance
Distancia entre el centro del rodillo presor y el centro de rotación del grupo de encolado.
Distancia entre el centro del rodillo encolador y el centro de rotación del grupo de encolado.
Carga de cola
CotCcol
LoadCb
Rotación (en grados) del grupo para cargar la cola desde el contenedor.
Tiempo de carga
LoadTime
1 (1) Restado de la pieza; operación que consiste en realizar cortes en las caras laterales (cabezales) para escuadrar
la pieza. (2) Retestado del borde; cortes en los extremos del lado rebordeado.
02/02/2016
1670
Capítulo - Grupos de encolado - Detalle del grupo de encolado
Máx. bombeos
MaxPushes
Cantidad de veces que el dosificador A (figura 644) se debe abrir para introducir los gránulos en el
calderín de cola.
644.
A. Dosificador
Rodillo encolador
Radio
GlueRollRadius
Distancia
GlueRollDistance
Distancia A entre el centro del rodillo encolador y el punto central B del eje de rotación del grupo de
encolado (figura 645).
02/02/2016
1671
Capítulo - Grupos de encolado - Detalle del grupo de encolado
645.
A. Distancia
B. Punto central del eje de rotación del grupo de encolado.
Presión
GlueRollPressure
Apertura de cola
GlueOpening
Apertura (mm) de la espátula (cuchilla) utilizada para quitar el exceso de cola del rodillo encolador. Este
dato permite regular la cantidad de cola para aplicar a los lados de la pieza para rebordear.
CGS
GCS
Máxima velocidad de interpolación que pueden alcanzar los ejes del grupo de encolado durante la fase
de contacto del rodillo encolador.
CCAR
CCAR
02/02/2016
1672
Capítulo - Grupos de encolado - Detalle del grupo de encolado
Recorrido en el perfil donde el rodillo encolador aumenta su rotación programada, para poder acumular la
cola que debe aplicarse en el punto de inicio del pinzado del rodillo presor.
CCAD
CCAD
Distancia de default1 utilizada para controlar si el intervalo de inicio del pinzado realizado por el presor
debe considerarse corto o largo.
Rodillo presor
Permite seleccionar el grupo presor activo en la máquina (cada grupo está constituido por dos presores).
Grupo 1
Grupo formador por dos presores: el primero de radio 30 y el segundo de radio 16.
Grupo 2
Grupo formado por dos presores, ambos de radio 16.
Radio
PressureGroup1Radius
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1673
Capítulo - Grupos de encolado - Detalle del grupo de encolado
Distancia
PressureGroup1Distance
Distancia A entre el centro del rodillo presor y el punto central B del eje de rotación del grupo de encolado
(figura 646).
646.
A. Distancia
B. Punto central del eje de rotación del grupo de encolado.
ETD
PressureGroup1ETD
Distancia entre la cizalla de corte del borde y el centro del rodillo presor.
Offset pinzado
PressureGroup1ClampingOffset
Distancia entre el punto de inicio del pinzado real y el teórico, para compensar la presencia del grupo
presor con rodillo pequeño.
CLL
PressureGroup1CLL
Máxima distancia desde el perfil que puede alcanzar el rodillo presor durante la fase inicial de la
elaboración.
02/02/2016
1674
Capítulo - Grupos de encolado - Detalle del grupo de encolado
02/02/2016
1675
Capítulo - Almacén para bordes -
Lista de fichas
• Listado de los almacenes para bordes
• Formato tabla
• Detalle de almacén para bordes
02/02/2016
1677
Capítulo - Almacén para bordes - Listado de los almacenes para bordes
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1678
Capítulo - Almacén para bordes - Formato tabla
Formato tabla
Muestra la tabla con los datos definidos en la ficha Detalle de almacén para bordes.
02/02/2016
1679
Capítulo - Almacén para bordes - Detalle de almacén para bordes
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
Lista de secciones
• Parámetros
• Posición de carga
Parámetros
Nombre
CnName
Tipo de almacén
StoreType
Modelo de almacén.
Posición
Position
02/02/2016
1680
Capítulo - Almacén para bordes - Detalle de almacén para bordes
Habilitado
Enable
Máx. desvinculación Y
BordeY
Dato reservado al técnico Biesse. Para mayor información, contactar con el servicio de asistencia
Biesse.
Dato reservado al técnico Biesse. Para mayor información, contactar con el servicio de asistencia
Biesse.
Distancia entre la cizalla de corte de borde presente en el almacén y el punto de salida del borde del almacén.
Ángulo de carga
CbCarga
Dato reservado al técnico Biesse. Para mayor información, contactar con el servicio de asistencia
Biesse.
Posición de carga
X Posición de carga
LoadPosX
Cota X para definir la posición del almacén durante la extracción del borde.
02/02/2016
1681
Capítulo - Almacén para bordes - Detalle de almacén para bordes
Y Posición de carga
LoadPosY
Cota Y para definir la posición del almacén durante la extracción del borde.
02/02/2016
1682
Capítulo - Bobinas -
Bobinas
Lista de fichas
• Listado de bobinas
• Formato tabla
• Detalle de las bobinas
02/02/2016
1683
Capítulo - Bobinas - Listado de bobinas
Listado de bobinas
Esquema que contiene la lista de las bobinas de borde.
• Para visualizar en el área de datos la ficha Detalle de las bobinas con los datos detallados solo de la bobina,
hacer clic1 en una opción de la lista.
• Para ver los datos de la bobina seleccionada en forma de tabla, hacer clic en la ficha Formato tabla.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1684
Capítulo - Bobinas - Formato tabla
Formato tabla
Muestra la tabla con los datos definidos en la ficha Detalle de las bobinas.
02/02/2016
1685
Capítulo - Bobinas - Detalle de las bobinas
NOTA:
Los campos de color gris (deshabilitados) no se pueden modificar porque están reservados
para el técnico de Biesse.
ID absoluto
ID
Nombre
CnName
Habilitado
IsEnabled
02/02/2016
1686
bWindows
Entorno específico para el diseño de los
cerramientos.
02/02/2016
1688
Abrir el entorno bWindows
• Presentación del entorno
• Estructura del entorno
• Instrumentos y mandos
• Área datos de diseño
• Nociones de diseño de los cerramientos
• Listas de corte
02/02/2016
1689
Capítulo - Presentación del entorno -
Para acceder
Para acceder al entorno bWindows, visualizar la barra de los entornos y hacer clic1 en el pulsador2 .
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1691
Capítulo - Presentación del entorno - Información acerca del entorno
El documento de diseño
El documento es un fichero gráfico/tecnológico que contiene todas las instrucciones necesarias para realizar el
cerramiento.
647. Ejemplo de un documento que ha sido rellenado
La visualización de los documentos en el entorno bWindows se presenta en forma de fichas, es decir, como
multi documento.
Esto permite gestionar varios documentos al mismo tiempo y, luego, pasar de un documento a otro.
02/02/2016
1692
Capítulo - Presentación del entorno - Información acerca del entorno
NOTA:
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1693
Capítulo - Presentación del entorno - Vista panorámica del entorno
A. Área de dibujo
B. Área datos
C. Barras de instrumentos
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
02/02/2016
1694
Capítulo - Estructura del entorno -
02/02/2016
1695
Capítulo - Estructura del entorno - Área de dibujo
Área de dibujo
Área central del documento1 creado con el gráfico del cerramiento diseñado.
649. El área de dibujo2
02/02/2016
1696
Capítulo - Estructura del entorno - Área datos
Área datos
Zona delimitada ubicada en la parte derecha del entorno, que contiene los datos de diseño del cerramiento.
650. Estructura del área datos1
Véase también
• Instrumentos y mandos del área datos
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
3 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
4 Para la definición, véase Lista de Árbol.
5 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
02/02/2016
1697
Capítulo - Estructura del entorno - Barras de instrumentos
Barras de instrumentos
Barra estándar
Barra ubicada en el ápice de la aplicación1 que contiene los instrumentos principales.
Para la descripción detallada, véase Barra estándar del entorno Cad / Cam.
Barra de diseño
Barra lateral que contiene los instrumentos de diseño del cerramiento.
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
1698
Capítulo - Área datos de diseño -
Lista de fichas
• Ficha Diseño ventana
• Ficha Configuraciones
• Ficha Máquina activa
• Ficha Avanzadas
02/02/2016
1699
Capítulo - Área datos de diseño - Ficha Diseño ventana
1 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
3 Para la definición, véase Lista de Árbol.
5 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1700
Capítulo - Área datos de diseño - Ficha Diseño ventana
Los iconos que aparecen en la lista de árbol son los mismos de los mandos presentes en la barra de diseño
lateral, a excepción de los que corresponden a cada una de las piezas de la hoja1 y del bastidor.
Elemento izquierdo
Montante izquierdo del bastidor o de la hoja.
Elemento Inferior
Larguero inferior del bastidor o de la hoja.
Elemento Derecho
Montante derecho del bastidor o de la hoja.
Elemento Superior
Larguero superior del bastidor o de la hoja.
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Imagen gráfica que se utiliza para representar un dato, un pulsador, etc.
02/02/2016
1701
Capítulo - Área datos de diseño - Ficha Diseño ventana
Elemento Central
Pieza central del bastidor o de la hoja.
Este símbolo se utiliza para definir todas las piezas centrales (tanto horizontales como verticales),
las piezas adyacentes a los montantes o a las cuadrículas1.
Bloques
Este icono aparece solo en el proyecto de un cerramiento con larguero2 superior de arco.
• Véase Bloques
1 Rejilla formada por listones horizontales y/o verticales para aplicar al vidrio para crear recuadros meramente
estéticos.
2 Término dialectal: Travesaño. Elemento horizontal del cerramiento.
02/02/2016
1702
Capítulo - Área datos de diseño - Ficha Configuraciones
Ficha Configuraciones
Muestra los campos de datos para implementar las configuraciones para aplicar al proyecto del cerramiento:
Configuraciones bastidores
Permite seleccionar el documento1 de configuración para el bastidor creado en el entorno correspondiente (véase
Fichero Configuración bastidores).
Configuraciones hojas
Permite seleccionar el documento de configuración para las hojas creado en el entorno correspondiente (véase
Fichero Configuración hojas).
Configuración herrajes
Permite seleccionar el documento de configuración para los herrajes creado en el entorno correspondiente (véase
Fichero Configuración herrajes).
02/02/2016
1703
Capítulo - Área datos de diseño - Ficha Máquina activa
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
1704
Capítulo - Área datos de diseño - Ficha Avanzadas
Ficha Avanzadas
Modalidad nuevo cálculo de herraje
Permite seleccionar cómo efectuar el nuevo cálculo de los objetos de herraje introducidos en el proyecto del
cerramiento.
Solicitar
Durante el nuevo cálculo se muestra una ventana de diálogo1 para poder seleccionar si sobrescribir los
datos o mantener los datos definidos en el proyecto.
Mantener
Durante el nuevo cálculo se mantienen las modificaciones efectuadas en el proyecto sin considerar los
datos del herraje definidos en el archivo Catálogo herrajes.
Sobrescribir
Durante el nuevo cálculo se actualizan las modificaciones efectuadas en el proyecto, utilizando los datos
del herraje definidos en el archivo Catálogo herrajes.
1 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
1705
Capítulo - Instrumentos y mandos -
Instrumentos y mandos
02/02/2016
1706
Capítulo - Instrumentos y mandos - Instrumentos genéricos
Instrumentos genéricos
Listado de pulsadores
Abre el documento.
Exporta los datos del diseño activo y los guarda en el formato bsolid para abrir en el
entorno Cad / Cam .
Véase también:
• Girar la vista
Véase también:
• Seleccionar los objetos
• Deseleccionar los objetos
• Limitar o bloquear los movimientos del cursor
2 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
1707
Capítulo - Instrumentos y mandos - Instrumentos genéricos
Véase también:
• Arrastrar la vista
Aumenta la visualización del área de dibujo para acercar los objetos (Cursor de
aumento).
Véase también:
• Agrandar utilizando los mandos zoom
Reduce la visualización del área de dibujo para alejar los objetos (Cursor de reducción).
Véase también:
• Agrandar utilizando los mandos zoom
Adapta los objetos a las dimensiones del área de dibujo. Este mando se activa cuando
se seleccionan los objetos.
Véase también:
• Agrandar una porción del área de dibujo
Adapta todos los objetos creados a las dimensiones del área de dibujo.
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
2 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
02/02/2016
1708
Capítulo - Instrumentos y mandos - Instrumentos genéricos
Listas de corte
02/02/2016
1709
Capítulo - Instrumentos y mandos - Instrumentos para la abertura
Listado de pulsadores
Rectangular
Trapezoidal
Ventanilla desván
Arco elíptico
Arco libre
02/02/2016
1710
Capítulo - Instrumentos y mandos - Instrumentos para la abertura
Circular
Elíptico
Ovalado
Montante
Triangular
Luces múltiples
lmportar
Importa en el documento actual el diseño del cerramiento generado en el entorno Cad / Cam.
02/02/2016
1711
Capítulo - Instrumentos y mandos - Instrumentos para el bastidor
Listado de pulsadores
Creación bastidor
Vidrio en el bastidor
Almohadilla
Introducir una almohadilla2.
Subdivisiones horizontales
Subdivisiones verticales
Subdivisión adyacentes
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
2 Panel de madera lisa o elaborada (tallada), utilizado para embellecer la hoja del cerramiento.
02/02/2016
1712
Capítulo - Instrumentos y mandos - Instrumentos para el bastidor
02/02/2016
1713
Capítulo - Instrumentos y mandos - Instrumentos para las hojas
Listado de pulsadores
Puerta simple
Grupo de puertas
Vidrio en la hoja
Almohadilla
Introducir una almohadilla.
Subdivisiones horizontales
Subdivisiones verticales
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1714
Capítulo - Instrumentos y mandos - Instrumentos para las hojas
Subdivisión adyacentes
02/02/2016
1715
Capítulo - Instrumentos y mandos - Instrumentos y mandos del área datos
Listado de pulsadores
Uniones
Completa la lista de árbol1 creando el nodo2 Preparación para elaboración con los
documentos de configuración de maquinadas en su interior (véase Documento de configuración
de las maquinadas).
Haciendo clic3 en un documento del nodo, se muestra su contenido en el entorno Cad / Cam y
se aumenta la lista de trabajo activa (véase Presentación del entorno).
Muestra en el área de dibujo los recorridos de elaboración en las piezas, solo después de iniciar
el cálculo del proyecto.
Muestra en el área de dibujo la imagen del cerramiento con las piezas en bruto.
Muestra en el área de dibujo la imagen del cerramiento con las piezas elaboradas.
Habilita o deshabilita las elaboraciones para introducir los dispositivos anti fracturas.
1 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
2 Para la definición, véase Lista de Árbol.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1716
Capítulo - Instrumentos y mandos - Instrumentos y mandos del área datos
Listado de pulsadores
Cancelar Cancela las configuraciones efectuadas y cierra la sección de los parámetros activa.
02/02/2016
1717
Capítulo - Nociones de diseño de los cerramientos -
02/02/2016
1718
Capítulo - Nociones de diseño de los cerramientos - Terminología básica
Terminología básica
Las ventanas están formadas por el bastidor1 y una o más hojas2. Tanto el bastidor como las hojas se obtienen
del ensamblaje de cuatro piezas: montante3 derecho, montante izquierdo, larguero4 inferior y larguero superior
lineal o en forma de arco (figura 652).
652. Representación hoja5/bastidor
Elemento
El término "elemento" utilizado en la interfaz se refiere siempre a una pieza del cerramiento: montante o larguero.
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
3 Elemento vertical del cerramiento.
5 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1719
Capítulo - Nociones de diseño de los cerramientos - Terminología básica
bloque
El término "bloque" A se refiere a una pieza de madera trapezoidal que, junto con otros bloques, permite construir
el larguero superior sin elaborar B, que debe elaborarse para obtener el arco C (figura 653) del cerramiento.
653. Representación de un larguero en forma de arco
1 (1) Restado de la pieza; operación que consiste en realizar cortes en las caras laterales (cabezales) para escuadrar
la pieza. (2) Retestado del borde; cortes en los extremos del lado rebordeado.
2 (bastidores) Perfil que representa la parte interna del cerramiento.
02/02/2016
1720
Capítulo - Nociones de diseño de los cerramientos - Terminología básica
02/02/2016
1721
Capítulo - Nociones de diseño de los cerramientos - Tipos de elaboración que pueden configurarse
Elaboraciones internas
Elaboraciones para realizar en las caras internas de las piezas:
02/02/2016
1722
Capítulo - Nociones de diseño de los cerramientos - Tipos de elaboración que pueden configurarse
• Espigados A y contraperfiles B.
• Elaboraciones para obtener el listón retén del vidrio1: perfilado2 A, acanalado B, corte del listón C y
retestado inclinado del listón D.
• Elaboraciones para realizar los alojamientos necesarios para introducir los artículos3 de herraje.
Elaboraciones externas
Elaboraciones para realizar en las caras externas de las piezas:
1 Listón utilizado para fijar el vidrio o los paneles de madera (por ej.: almohadillas) en los cerramientos.
2 (1) Perfilado del cerramiento; fresado, con herramientas perfiladas específicas, de las caras internas, externas y/o
laterales de los elementos del cerramiento. (2) Fresado para realizar en la pieza el perfil programado.
3 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
02/02/2016
1723
Capítulo - Nociones de diseño de los cerramientos - Tipos de elaboración que pueden configurarse
• Perfilados.
• Elaboraciones para realizar los alojamientos necesarios para introducir los artículos de herraje.
02/02/2016
1724
Capítulo - Listas de corte -
Listas de corte
Para acceder
Descripción
Documento para rellenar para crear un informe del proyecto: datos del cliente, dimensiones de los materiales sin
elaborar, de las piezas del cerramiento terminadas, de los vidrios, etc.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1725
Capítulo - Listas de corte - Descripción de los datos
Cant.
Cantidad de ventanas para realizar para el cliente.
Nº pedido
Número de pedido.
Tratamiento
Tipo de tratamiento realizado en la ventana.
Madera bastidor
Tipo de madera utilizado para realizar el bastidor1.
Madera puertas
Tipo de madera utilizado para realizar la hoja2.
Referencia
Código de identificación del pedido.
Tipo vidrio
Tipo de vidrio utilizado.
Tipo manilla
Tipo de manilla utilizada.
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1726
Capítulo - Listas de corte - Descripción de los datos
Tipo solera
Tipo de solera1 utilizada.
Notas
Campo dedicado al comentario.
Generar Informe
Realiza la creación del informe con los datos de proyecto: dimensiones de las piezas en bruto, terminadas, etc.
Impresión
Imprime el informe activo.
1 Placa de mármol o franja de otro material que delimita la parte inferior del cerramiento.
02/02/2016
1727
Datos Abertura
Rectangular
Trapezoidal
Ventanilla desván
Arco elíptico
Arco libre
02/02/2016
1728
Medio arco de medio punto (izquierdo)
Los parámetros son los mismos del compartimiento Arco de medio punto .
Circular
Elíptico
Ovalado
Montante
Triangular
Luces múltiples
02/02/2016
1729
Capítulo - Rectangular -
Rectangular
Descripción
Crea un espacio (abertura1) para diseñar el cerramiento de forma rectangular.
Lista de fichas
• Parámetros
• Distancias pared-bastidor
• Posicionamiento
02/02/2016
1730
Capítulo - Rectangular - Parámetros
Parámetros
Ancho
W
Altura
H
02/02/2016
1731
Capítulo - Rectangular - Distancias pared-bastidor
Distancias pared-bastidor
Distancia pared-bastidor
Offset
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1732
Capítulo - Rectangular - Posicionamiento
Posicionamiento
Posición siguiente
POS
X
X
Cota en x a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 656).
Y
Y
Cota en y a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 656).
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
1733
Capítulo - Rectangular - Posicionamiento
656. Ejemplo:
02/02/2016
1734
Capítulo - Trapezoidal -
Trapezoidal
Descripción
Crea un espacio (abertura1) para diseñar el cerramiento de forma trapezoidal.
Lista de fichas
• Parámetros
• Distancias pared-bastidor
• Posicionamiento
02/02/2016
1735
Capítulo - Trapezoidal - Parámetros
Parámetros
Ancho
W
Altura izquierda
H_MN_IZQ.
Longitud B del montante1 izquierdo, para crear el lado largo del bastidor2 del trapecio (figura 657).
Altura derecha
H_MN_DCH.
Longitud C del montante derecho, para crear el lado corto del bastidor del trapecio (figura 657).
657. Ejemplo de compartimiento trapezoidal
2 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1736
Capítulo - Trapezoidal - Parámetros
658. Ejemplo
02/02/2016
1737
Capítulo - Trapezoidal - Distancias pared-bastidor
Distancias pared-bastidor
Distancia pared-bastidor
Offset
02/02/2016
1738
Capítulo - Trapezoidal - Posicionamiento
Posicionamiento
Posición siguiente
POS
X
X
Cota en x a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 660).
Y
Y
Cota en y a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 660).
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
1739
Capítulo - Trapezoidal - Posicionamiento
660. Ejemplo:
02/02/2016
1740
Capítulo - Ventanilla desván -
Ventanilla desván
Descripción
Crea un espacio (abertura1) para diseñar el cerramiento con el larguero2 superior triangular.
Lista de fichas
• Parámetros
• Distancias pared-bastidor
• Posicionamiento
02/02/2016
1741
Capítulo - Ventanilla desván - Parámetros
Parámetros
Ancho
W
Altura máxima
H_MÁX
Altura izquierda
H_LEFT
Altura derecha
H_RIGHT
02/02/2016
1742
Capítulo - Ventanilla desván - Distancias pared-bastidor
Distancias pared-bastidor
Distancia pared-bastidor
Offset
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1743
Capítulo - Ventanilla desván - Posicionamiento
Posicionamiento
Posición siguiente
POS
X
X
Cota en x a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 662).
Y
Y
Cota en y a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 662).
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
1744
Capítulo - Ventanilla desván - Posicionamiento
662. Ejemplo:
02/02/2016
1745
Capítulo - Arco de punto hurtado -
Descripción
Crea un espacio (abertura1) para diseñar el cerramiento con el larguero2 superior en forma de arco rebajado.
Lista de fichas
• Parámetros
• Distancias pared-bastidor
• Posicionamiento
02/02/2016
1746
Capítulo - Arco de punto hurtado - Parámetros
Parámetros
Ancho
W
Altura máxima
H_MÁX
Altura mínima
H_MÍN
Longitud C de los montantes, para calcular la amplitud del arco (figura 663).
663. Ejemplo de compartimiento de punto hurtado
02/02/2016
1747
Capítulo - Arco de punto hurtado - Distancias pared-bastidor
Distancias pared-bastidor
Distancia pared-bastidor
Offset
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1748
Capítulo - Arco de punto hurtado - Posicionamiento
Posicionamiento
Posición siguiente
POS
X
X
Cota en x a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 664).
Y
Y
Cota en y a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 664).
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
1749
Capítulo - Arco de punto hurtado - Posicionamiento
664. Ejemplo:
02/02/2016
1750
Capítulo - Arco de tres centros -
Descripción
Crea un espacio (abertura1) para diseñar el cerramiento con el larguero2 superior en forma de arco obtenido de
tres círculos.
Lista de fichas
• Parámetros
• Distancias pared-bastidor
• Posicionamiento
02/02/2016
1751
Capítulo - Arco de tres centros - Parámetros
Parámetros
Ancho
W
Altura máxima
H_MÁX
Altura mínima
H_MÍN
Longitud C de los montantes, para calcular la amplitud del arco central (figura 665).
Radio
RayArch
Radio D para obtener los arcos laterales del arco (figura 665).
665. Ejemplo de compartimiento de arco con tres círculos
02/02/2016
1752
Capítulo - Arco de tres centros - Distancias pared-bastidor
Distancias pared-bastidor
Distancia pared-bastidor
Offset
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1753
Capítulo - Arco de tres centros - Posicionamiento
Posicionamiento
Posición siguiente
POS
X
X
Cota en x a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 666).
Y
Y
Cota en y a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 666).
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
1754
Capítulo - Arco de tres centros - Posicionamiento
666. Ejemplo:
02/02/2016
1755
Capítulo - Arco elíptico -
Arco elíptico
Descripción
Crea un espacio (abertura1) para diseñar el cerramiento con el larguero2 superior en forma de elipse.
Lista de fichas
• Parámetros
• Distancias pared-bastidor
• Posicionamiento
02/02/2016
1756
Capítulo - Arco elíptico - Parámetros
Parámetros
Ancho
W
Altura máxima
H_MÁX
Altura mínima
H_MÍN
02/02/2016
1757
Capítulo - Arco elíptico - Distancias pared-bastidor
Distancias pared-bastidor
Distancia pared-bastidor
Offset
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1758
Capítulo - Arco elíptico - Posicionamiento
Posicionamiento
Posición siguiente
POS
X
X
Cota en x a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 668).
Y
Y
Cota en y a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 668).
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
1759
Capítulo - Arco elíptico - Posicionamiento
668. Ejemplo:
02/02/2016
1760
Capítulo - Arco de medio punto -
Descripción
Crea un espacio (abertura1) para diseñar el cerramiento con el larguero2 superior en forma de arco de medio
punto.
Lista de fichas
• Parámetros
• Distancias pared-bastidor
• Posicionamiento
02/02/2016
1761
Capítulo - Arco de medio punto - Parámetros
Parámetros
Ancho
W
Altura máxima
H_MÁX
02/02/2016
1762
Capítulo - Arco de medio punto - Distancias pared-bastidor
Distancias pared-bastidor
Distancia pared-bastidor
Offset
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1763
Capítulo - Arco de medio punto - Posicionamiento
Posicionamiento
Posición siguiente
POS
X
X
Cota en x a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 670).
Y
Y
Cota en y a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 670).
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
1764
Capítulo - Arco de medio punto - Posicionamiento
670. Ejemplo:
02/02/2016
1765
Capítulo - Arco libre -
Arco libre
Descripción
Crea un espacio (abertura1) para diseñar el cerramiento personalizando la forma del arco del larguero2 superior.
Lista de fichas
• Parámetros
• Distancias pared-bastidor
• Posicionamiento
02/02/2016
1766
Capítulo - Arco libre - Parámetros
Parámetros
Arco de dos puntos y radio
ARC_BY_RADIUS
Habilita (casilla marcada1) o deshabilita los campos de datos de las coordenadas: Coordenada X punto medio;
Coordenada Y punto medio.
Ancho
W
Altura izquierda
H_MN_IZQ.
Longitud B del montante2 izquierdo, para crear el lado largo del bastidor3 (figura 671).
Altura derecha
H_MN_DCH.
Longitud C del montante derecho, para crear el lado corto del bastidor (figura 671).
671. Ejemplo de compartimiento de arco libre
Radio
RADIUS
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1767
Capítulo - Arco libre - Parámetros
Coordenada X desde la arista inferior izquierda de la abertura para establecer el punto medio del arco.
En este caso, el arco se genera a partir de tres puntos y, para realizarlo, deshabilitar la casilla Arco de dos puntos
y radio.
Coordenada Y desde la arista inferior izquierda de la abertura para establecer el punto medio del arco.
En este caso, el arco se genera a partir de tres puntos y, para realizarlo, deshabilitar la casilla Arco de dos puntos
y radio.
02/02/2016
1768
Capítulo - Arco libre - Distancias pared-bastidor
Distancias pared-bastidor
Distancia pared-bastidor
Offset
02/02/2016
1769
Capítulo - Arco libre - Posicionamiento
Posicionamiento
Posición siguiente
POS
X
X
Cota en x a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 672).
Y
Y
Cota en y a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 672).
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
1770
Capítulo - Arco libre - Posicionamiento
672. Ejemplo:
02/02/2016
1771
Capítulo - Circular -
Circular
Descripción
Crea un espacio (abertura1) para diseñar el cerramiento en forma de círculo.
Lista de fichas
• Parámetros
• Distancias pared-bastidor
• Posicionamiento
02/02/2016
1772
Capítulo - Circular - Parámetros
Parámetros
Radio
R
Modalidad
CIRCLEMODE
02/02/2016
1773
Capítulo - Circular - Distancias pared-bastidor
Distancias pared-bastidor
Espesor
Offset
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1774
Capítulo - Circular - Posicionamiento
Posicionamiento
Posición siguiente
POS
X
X
Cota en x a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 673).
Y
Y
Cota en y a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 673).
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
1775
Capítulo - Circular - Posicionamiento
673. Ejemplo:
02/02/2016
1776
Capítulo - Elíptico -
Elíptico
Descripción
Crea un espacio (abertura1) para diseñar el cerramiento en forma de elipse.
Lista de fichas
• Parámetros
• Distancias pared-bastidor
• Posicionamiento
02/02/2016
1777
Capítulo - Elíptico - Parámetros
Parámetros
Radio mayor
RX
Radio Menor
RY
02/02/2016
1778
Capítulo - Elíptico - Distancias pared-bastidor
Distancias pared-bastidor
Distancia pared-bastidor
Offset
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1779
Capítulo - Elíptico - Posicionamiento
Posicionamiento
Posición siguiente
POS
X
X
Cota en x a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 674).
Y
Y
Cota en y a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 674).
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
1780
Capítulo - Elíptico - Posicionamiento
674. Ejemplo:
02/02/2016
1781
Capítulo - Ovalado -
Ovalado
Descripción
Crea un espacio (abertura1) para diseñar el cerramiento en forma elíptica similar a la de un huevo.
Lista de fichas
• Parámetros
• Distancias pared-bastidor
• Posicionamiento
02/02/2016
1782
Capítulo - Ovalado - Parámetros
Parámetros
Ancho
W
Longitud A del eje horizontal del óvalo (eje mayor; figura 675).
Altura
H
Longitud B del eje vertical del óvalo (eje menor; figura 675).
Radio
RayArch
02/02/2016
1783
Capítulo - Ovalado - Distancias pared-bastidor
Distancias pared-bastidor
Espesor
Offset
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1784
Capítulo - Ovalado - Posicionamiento
Posicionamiento
Posición siguiente
POS
X
X
Cota en x a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 676).
Y
Y
Cota en y a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 676).
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
1785
Capítulo - Ovalado - Posicionamiento
676. Ejemplo:
02/02/2016
1786
Capítulo - Montante -
Montante
Descripción
Crea un espacio (abertura1) para diseñar un bastidor2 independiente ubicado encima de la ventana
(Sobreventana).
Lista de fichas
• Parámetros
• Distancias pared-bastidor
• Posicionamiento
2 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1787
Capítulo - Montante - Parámetros
Parámetros
Ancho
W
Ancho de la abertura.
Altura
H
Altura de la abertura.
02/02/2016
1788
Capítulo - Montante - Distancias pared-bastidor
Distancias pared-bastidor
Distancia pared-bastidor
Offset
02/02/2016
1789
Capítulo - Montante - Posicionamiento
Posicionamiento
Posición siguiente
POS
X
X
Cota en x a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 677).
Y
Y
Cota en y a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 677).
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
1790
Capítulo - Montante - Posicionamiento
677. Ejemplo:
02/02/2016
1791
Capítulo - Triangular -
Triangular
Descripción
Crea un espacio (abertura1) para diseñar el cerramiento en forma de triángulo.
Lista de fichas
• Parámetros
• Distancias pared-bastidor
• Posicionamiento
02/02/2016
1792
Capítulo - Triangular - Parámetros
Parámetros
Altura
Altitud
Base
Base
Distancia
D
Distancia C desde el vértice izquierdo de la abertura al vértice superior del triángulo (figura 678).
678. Ejemplo de compartimiento triangular
02/02/2016
1793
Capítulo - Triangular - Distancias pared-bastidor
Distancias pared-bastidor
Distancia pared-bastidor
Offset
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1794
Capítulo - Triangular - Posicionamiento
Posicionamiento
Posición siguiente
POS
X
X
Cota en x a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 679).
Y
Y
Cota en y a partir de la arista arriba a la izquierda de la primera abertura A, para posicionar la forma siguiente B
(figura 679).
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
1795
Capítulo - Triangular - Posicionamiento
679. Ejemplo:
02/02/2016
1796
Capítulo - Luces múltiples -
Luces múltiples
Descripción
Crea numerosos espacios (aberturas) para diseñar varias ventanas de formas diferentes.
Lista de fichas
• Aperturas
• Parámetros
• Distancias pared-bastidor
• Posicionamiento
Procedimientos asociados
1. Hacer clic1 en la forma en el campo2 de datos Apertura.
2. Definir los datos en las fichas a continuación: Parámetros; Distancias pared-bastidor; Posicionamiento.
3. Confirmar haciendo clic en el pulsador3 Ok.
4. Hacer clic nuevamente en una forma para crear nuevos compartimientos.
5. Hacer clic en las flechas del campo de datos Posición para establecer dónde posicionar la nueva forma.
6. Definir los datos en las fichas a continuación: Parámetros; Distancias pared-bastidor; Posición.
7. Confirmar haciendo clic en el pulsador Ok.
De este modo, es posible diseñar varias ventanas al mismo tiempo.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1797
Capítulo - Luces múltiples - Aperturas
Aperturas
Apertura
SEL_OPEN
Posición
POSITION
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Área dedicada a la creación y a la modificación de las geometrías/elaboraciones.
02/02/2016
1798
Capítulo - Luces múltiples - Parámetros
Parámetros
La lista de datos presente en esta sección varía en función del tipo de compartimiento seleccionado arriba. Para
la descripción de los campos de datos, véase la sección homónima de los siguientes compartimientos:
• Rectangular
• Trapezoidal
• Arco de medio punto
• Arco de punto hurtado
• Medio arco de medio punto (véase Arco de medio punto )
• Arco de tres centros
• Arco elíptico
• Arco libre
• Circular
• Elíptico
• Ovalado
• Montante
• Triangular
• Ventanilla desván
02/02/2016
1799
Capítulo - Luces múltiples - Distancias pared-bastidor
Distancias pared-bastidor
La lista de datos presente en esta sección varía en función del tipo de compartimiento seleccionado arriba. Para
la descripción de los campos de datos, véase la sección homónima de los siguientes compartimientos:
• Rectangular
• Trapezoidal
• Arco de medio punto
• Arco de punto hurtado
• Medio arco de medio punto (véase Arco de medio punto )
• Arco de tres centros
• Arco elíptico
• Arco libre
• Circular
• Elíptico
• Ovalado
• Montante
• Triangular
• Ventanilla desván
02/02/2016
1800
Capítulo - Luces múltiples - Posicionamiento
Posicionamiento
La lista de datos presente en esta sección varía en función del tipo de compartimiento seleccionado arriba. Para
la descripción de los campos de datos, véase la sección homónima de los siguientes compartimientos:
• Rectangular
• Trapezoidal
• Arco de medio punto
• Arco de punto hurtado
• Medio arco de medio punto (véase Arco de medio punto )
• Arco de tres centros
• Arco elíptico
• Arco libre
• Circular
• Elíptico
• Ovalado
• Montante
• Triangular
• Ventanilla desván
02/02/2016
1801
Datos bastidor-hojas
Datos bastidor
Creación bastidor
Vidrio en el bastidor
Almohadilla
Introducir una almohadilla1.
Subdivisiones horizontales
Subdivisiones verticales
Subdivisión adyacentes
1 Panel de madera lisa o elaborada (tallada), utilizado para embellecer la hoja del cerramiento.
02/02/2016
1802
Subdivisiones horizontales para cuadrículas
Datos hoja
Puerta simple
Grupo de puertas
Vidrio en la hoja
Almohadilla
Introducir una almohadilla.
Subdivisiones horizontales
Subdivisiones verticales
02/02/2016
1803
Subdivisión adyacentes
02/02/2016
1804
Capítulo - Creación bastidor -
Creación bastidor
Descripción
Crea el bastidor1 de la ventana.
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1805
Capítulo - Creación bastidor - Descripción de los datos
Tipo de solera
THRESHOLD_TYPE
Permite seleccionar el tipo de solera para que aparezca como opción de default4 en el campo de datos Tipo de
solera del proyecto.
Aluminio
Solera de aluminio.
Mármol
Solera de mármol.
Burlete
Solera de tipo "Burlete".
2 Placa de mármol o franja de otro material que delimita la parte inferior del cerramiento.
3 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1806
Capítulo - Vidrio en el bastidor -
Vidrio en el bastidor
Descripción
Introduce vidrios o almohadillas.
02/02/2016
1807
Capítulo - Vidrio en el bastidor - Descripción de los datos
1 Recuadro de vidrio o almohadilla para colocar en los espacios vacíos de la hoja y/o del bastidor de los
cerramientos.
2 Panel de madera lisa o elaborada (tallada), utilizado para embellecer la hoja del cerramiento.
02/02/2016
1808
Capítulo - Subdivisiones horizontales -
Subdivisiones horizontales
Descripción
Aplicada al bastidor1, lo divide en varios compartimientos, introduciendo largueros centrales equidistantes. En
este caso, los elementos divisorios2 son de madera maciza y dividen el bastidor en varias aberturas.
Aplicada a las hojas3, secciona la hoja4 seleccionada en la lista de árbol5, introduciendo largueros centrales
equidistantes.
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
2 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
5 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
02/02/2016
1809
Capítulo - Subdivisiones horizontales - Descripción de los datos
Parámetros
Seleccionar aberturas
Muestra la lista de las aberturas creadas (hojas o bastidores) para poder seleccionar la abertura1 en la cual
aplicar los elementos divisorios.
Aplica el ángulo indicado en el campo2 siguiente al otro lado del elemento divisorio3.
Por ejemplo, insertando un larguero4 central, de base el ángulo se aplica al lado derecho, marcando5 esta casilla,
el ángulo se aplica al lado izquierdo.
Ángulo
ANGLE
Lineal
LINEAR
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
3 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
4 Término dialectal: Travesaño. Elemento horizontal del cerramiento.
02/02/2016
1810
Capítulo - Subdivisiones horizontales - Descripción de los datos
Habilita o deshabilita la creación del elemento divisorio con la misma forma del larguero.
Deshabilitando la casilla, el divisorio toma la forma del larguero superior; dejando la casilla habilitada1, el divisorio
mantiene su forma rectangular.
Aperturas
Crea las aberturas y agrega los elementos divisorios.
El pulsador2 con el icono3 más agrega una abertura, mientras que el pulsador con el icono menos la elimina.
Tipo de medición
MEASURE_TYPE
Proporcional
Las aberturas se gestionan ingresando en el campo Dimensión de los valores proporcionales.
Ejemplos con dos aberturas:
• Ingresando en el campo Dimensión de ambas el valor 1, se crean 2 espacios vacíos y se
introduce un solo elemento divisorio perfectamente central.
• Ingresando el valor 4 en el campo Dimensión de la primera y el valor 1 en el campo Dimensión de
la segunda, se crean 5 espacios vacíos (4 más 1) y el elemento divisorio se introduce arriba para
crear una abertura que representa un cuarto de la abertura total; si los valores se invierten (1
arriba y 4 abajo), el elemento divisorio se introduce abajo.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1811
Capítulo - Subdivisiones horizontales - Descripción de los datos
Fija
Las aberturas se controlan con mediciones específicas.
Por ejemplo, si se crean dos aberturas, ingresando el valor 100 en la primera, se crea un solo elemento
divisorio cuya distancia al larguero inferior es igual al valor indicado. En este caso, para la segunda
abertura, se debe seleccionar la medida proporcional. Si los valores se invierten (1 arriba y 100 abajo), el
elemento divisorio se introduce arriba.
Dimensión
DISTANCE_PROP
Sección
SECTION
Ancho de la pieza.
680. Ancho A
02/02/2016
1812
Capítulo - Subdivisiones horizontales - Descripción de los datos
Espesor
Thickness
Espesor de la pieza.
681. Espesor A
Desplazamiento Z
ZvariationByUser
02/02/2016
1813
Capítulo - Subdivisiones verticales -
Subdivisiones verticales
Descripción
Aplicada al bastidor1, lo divide en varios compartimientos, introduciendo montantes centrales equidistantes. En
este caso, los elementos divisorios2 son de madera maciza y dividen el bastidor en varias aberturas.
Aplicada a las hojas3, secciona la hoja4 seleccionada en la lista de árbol5, introduciendo montantes centrales
equidistantes.
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
2 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
5 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
02/02/2016
1814
Capítulo - Subdivisiones verticales - Descripción de los datos
Parámetros
Seleccionar aberturas
Muestra la lista de las aberturas creadas (hojas o bastidores) para poder seleccionar la abertura1 en la cual
aplicar los elementos divisorios.
Aplica el ángulo indicado en el campo2 siguiente al otro lado del elemento divisorio3.
Por ejemplo, insertando un montante4 central, de base el ángulo se aplica al lado superior, marcando5 esta
casilla, el ángulo se aplica al lado inferior.
Ángulo
ANGLE
Lineal
LINEAR
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
3 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
4 Elemento vertical del cerramiento.
02/02/2016
1815
Capítulo - Subdivisiones verticales - Descripción de los datos
Habilita o deshabilita la creación del elemento divisorio con la misma forma de los montantes.
Deshabilitando la casilla, el divisorio toma la forma del montante; dejando la casilla habilitada1, el divisorio
mantiene su forma rectangular.
Aperturas
Crea las aberturas y agrega los elementos divisorios.
El pulsador2 con el icono3 más agrega una abertura, mientras que el pulsador con el icono menos la elimina.
Tipo de medición
MEASURE_TYPE
Proporcional
Las aberturas se gestionan ingresando en el campo Dimensión de los valores proporcionales.
Ejemplos con dos aberturas:
• Ingresando en el campo Dimensión de ambas el valor 1, se crean 2 espacios vacíos y se
introduce un solo elemento divisorio perfectamente central.
• Ingresando el valor 4 en el campo Dimensión de la primera y el valor 1 en el campo Dimensión de
la segunda, se crean 5 espacios vacíos (4 más 1) y el elemento divisorio se introduce a la
derecha para crear una abertura que representa un cuarto de la abertura total; si los valores se
invierten (1 arriba y 4 abajo), el elemento divisorio se introduce a la izquierda.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1816
Capítulo - Subdivisiones verticales - Descripción de los datos
Fija
Las aberturas se controlan con mediciones específicas.
Por ejemplo, si se crean dos aberturas, ingresando el valor 100 en la primera, se crea un solo elemento
divisorio cuya distancia al montante izquierdo es igual al valor indicado. En este caso, para la segunda
abertura, se debe seleccionar la medida proporcional. Si los valores se invierten (1 arriba y 100 abajo), el
elemento divisorio se introduce a la derecha.
Dimensión
DISTANCE
Sección
SECTION
Ancho de la pieza.
683. Ancho A
02/02/2016
1817
Capítulo - Subdivisiones verticales - Descripción de los datos
Espesor
Thickness
Espesor de la pieza.
684. Espesor A
Desplazamiento Z
ZvariationByUser
02/02/2016
1818
Capítulo - Subdivisión adyacentes -
Subdivisión adyacentes
Descripción
Introduce elementos adicionales, adyacentes al larguero1 o a los montantes del cerramiento.
02/02/2016
1819
Capítulo - Subdivisión adyacentes - Descripción de los datos
Parámetros
Posición elemento
POSITION
Cantidad
NUM
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Elemento vertical del cerramiento.
02/02/2016
1820
Capítulo - Subdivisión adyacentes - Descripción de los datos
Sección
SECTION
Ancho de la pieza.
686. Ancho A
Espesor
Thickness
Espesor de la pieza.
687. Espesor A
Desplazamiento Z
ZvariationByUser
02/02/2016
1821
Capítulo - Subdivisión adyacentes - Descripción de los datos
1 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
02/02/2016
1822
Capítulo - Subdivisiones horizontales para cuadrículas -
Descripción
Aplica en el vidrio del bastidor1 o de la hoja2 listones horizontales equidistantes (cuadrículas3).
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
3 Rejilla formada por listones horizontales y/o verticales para aplicar al vidrio para crear recuadros meramente
estéticos.
02/02/2016
1823
Capítulo - Subdivisiones horizontales para cuadrículas - Descripción de los datos
Parámetros
Seleccionar aberturas
Muestra la lista de las aberturas creadas (hojas1 o bastidores) para poder seleccionar la abertura2 en la cual
aplicar los elementos divisorios3.
Aplica el ángulo indicado en el campo4 siguiente al otro lado del elemento divisorio5.
Ángulo
ANGLE
Lineal
LINEAR
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 Ranura realizada en la pared para introducir el cerramiento.
3 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
5 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
02/02/2016
1824
Capítulo - Subdivisiones horizontales para cuadrículas - Descripción de los datos
Habilita o deshabilita la creación del elemento divisorio con la misma forma del larguero1.
Deshabilitando la casilla, el divisorio toma la forma del larguero superior; dejando la casilla habilitada2, el divisorio
mantiene su forma rectangular.
Aperturas
Crea las aberturas y agrega los elementos divisorios.
El pulsador3 con el icono4 más agrega una abertura, mientras que el pulsador con el icono menos la elimina.
Tipo de medición
MEASURE_TYPE
Proporcional
Las aberturas se gestionan ingresando en el campo Dimensión de los valores proporcionales.
Ejemplos con dos aberturas:
• Ingresando en el campo Dimensión de ambas el valor 1, se crean 2 espacios vacíos y se
introduce un solo elemento divisorio perfectamente central.
• Ingresando el valor 4 en el campo Dimensión de la primera y el valor 1 en el campo Dimensión de
la segunda, se crean 5 espacios vacíos (4 más 1) y el elemento divisorio se introduce arriba para
crear una abertura que representa un cuarto de la abertura total; si los valores se invierten (1
arriba y 4 abajo), el elemento divisorio se introduce abajo.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1825
Capítulo - Subdivisiones horizontales para cuadrículas - Descripción de los datos
Fija
Las aberturas se controlan con mediciones específicas.
Por ejemplo, si se crean dos aberturas, ingresando el valor 100 en la primera, se crea un solo elemento
divisorio cuya distancia al larguero inferior es igual al valor indicado. En este caso, para la segunda
abertura, se debe seleccionar la medida proporcional. Si los valores se invierten (1 arriba y 100 abajo), el
elemento divisorio se introduce arriba.
Dimensión
DISTANCE_PROP
Sección
SECTION
Ancho de la pieza.
689. Ancho A
02/02/2016
1826
Capítulo - Subdivisiones horizontales para cuadrículas - Descripción de los datos
Espesor
Thickness
Espesor de la pieza.
690. Espesor A
Desplazamiento Z
ZvariationByUser
02/02/2016
1827
Capítulo - Subdivisiones verticales para cuadrículas -
Descripción
Aplica en el vidrio del bastidor1 o de la hoja2 listones verticales equidistantes (cuadrículas3).
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
3 Rejilla formada por listones horizontales y/o verticales para aplicar al vidrio para crear recuadros meramente
estéticos.
02/02/2016
1828
Capítulo - Subdivisiones verticales para cuadrículas - Descripción de los datos
Parámetros
Seleccionar aberturas
Muestra la lista de las aberturas creadas (hojas1 o bastidores) para poder seleccionar la abertura2 en la cual
aplicar los elementos divisorios3.
Aplica el ángulo indicado en el campo4 siguiente al otro lado del elemento divisorio5.
Ángulo
ANGLE
Lineal
LINEAR
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 Ranura realizada en la pared para introducir el cerramiento.
3 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
5 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
02/02/2016
1829
Capítulo - Subdivisiones verticales para cuadrículas - Descripción de los datos
Habilita o deshabilita la creación del elemento divisorio con la misma forma de los montantes.
Deshabilitando la casilla, el divisorio toma la forma del montante1; dejando la casilla habilitada2, el divisorio
mantiene su forma rectangular.
Aperturas
Crea las aberturas y agrega los elementos divisorios.
El pulsador3 con el icono4 más agrega una abertura, mientras que el pulsador con el icono menos la elimina.
Tipo de medición
MEASURE_TYPE
Proporcional
Las aberturas se gestionan ingresando en el campo Dimensión de los valores proporcionales.
Ejemplos con dos aberturas:
• Ingresando en el campo Dimensión de ambas el valor 1, se crean 2 espacios vacíos y se
introduce un solo elemento divisorio perfectamente central.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1830
Capítulo - Subdivisiones verticales para cuadrículas - Descripción de los datos
Fija
Las aberturas se controlan con mediciones específicas.
Por ejemplo, si se crean dos aberturas, ingresando el valor 100 en la primera, se crea un solo elemento
divisorio cuya distancia al montante izquierdo es igual al valor indicado. En este caso, para la segunda
abertura, se debe seleccionar la medida proporcional. Si los valores se invierten (1 arriba y 100 abajo), el
elemento divisorio se introduce a la derecha.
Dimensión
DISTANCE
02/02/2016
1831
Capítulo - Subdivisiones verticales para cuadrículas - Descripción de los datos
Sección
SECTION
Ancho de la pieza.
692. Ancho A
Espesor
Thickness
Espesor de la pieza.
693. Espesor A
Desplazamiento Z
ZvariationByUser
02/02/2016
1832
Capítulo - Subdivisiones verticales para cuadrículas - Descripción de los datos
02/02/2016
1833
Capítulo - Bloques -
Bloques
Descripción
Muestra u oculta el área con los datos de gestión de los bloques utilizados para crear el arco en bruto de la
ventana.
Para visualizar la ficha de los campos de datos, hacer clic1 en el icono2 del bloque adyacente al nodo3 de la lista
de árbol4 Diseño ventana de la pieza en forma de arco.
Lista de secciones
• Modalidad de descomposición
• Configuraciones descomposición
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Imagen gráfica que se utiliza para representar un dato, un pulsador, etc.
4 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
02/02/2016
1834
Capítulo - Bloques - Modalidad de descomposición
Modalidad de descomposición
Descomposición
SC
Longitud
Descompone automáticamente el arco para obtener los bloques de igual longitud.
Ángulo
Descompone automáticamente el arco para obtener ángulos iguales entre las prolongaciones de la red que
pasa en los puntos de conjunción de los bloques.
Esta opción puede resultar útil para descomponer el arco formado por tres círculos.
02/02/2016
1835
Capítulo - Bloques - Configuraciones descomposición
Configuraciones descomposición
Alineación de los acanalados
GAPS
Habilita (casilla marcada1) o deshabilita la alineación de los acanalados2 del arco en bruto de la hoja3 con los
acanalados del arco en bruto del bastidor4.
Habilita (casilla marcada) o deshabilita la cantidad automática de bloques para usar para crear el arco en bruto,
en función del tipo de modalidad de descomposición seleccionado.
Para indicar una cantidad de bloques bien definida, deshabilitar la casilla e ingresar el número en el campo5 de
datos Número de bloques.
Número de bloques
NT
Permite definir la cantidad de bloques para usar para crear el arco en bruto.
2 (bastidores) Líneas de unión entre los bloques del arco sin elaborar del cerramiento.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
4 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
5 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1836
Capítulo - Datos de modificación de los elementos estándar -
Descripción
Estos datos se visualizan cuando se hace clic1 en un elemento estándar de la lista de árbol2 del proyecto:
Elemento izquierdo
Montante izquierdo del bastidor3 o de la hoja4.
Elemento Inferior
Larguero inferior del bastidor o de la hoja.
Elemento Derecho
Montante derecho del bastidor o de la hoja.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1837
Capítulo - Datos de modificación de los elementos estándar -
Elemento Superior
Larguero superior del bastidor o de la hoja.
Lista de secciones
• Elemento
• Materiales sobrantes
02/02/2016
1838
Capítulo - Datos de modificación de los elementos estándar - Elemento
Elemento
Sección
SECTION
Ancho de la pieza.
695. Ancho A
Espesor
Thickness
Espesor de la pieza.
696. Espesor A
Desplazamiento Z
ZvariationByUser
Abre el entorno Cad / Cam para poder modificar los lados de la pieza.
Los instrumentos que pueden utilizarse en el cad son los arcos y las líneas; no pueden utilizarse las polilíneas o
las FreeForm.
02/02/2016
1839
Capítulo - Datos de modificación de los elementos estándar - Materiales sobrantes
Materiales sobrantes
Externo
Material excedente para retirar del lado externo de la pieza.
Interno
Material excedente para retirar del lado interno de la pieza.
Izquierdo
Material excedente para retirar del lado izquierdo de la pieza.
Derecho
Material excedente para retirar en el lado derecho de la pieza.
02/02/2016
1840
Capítulo - Datos de modificación de los elementos divisorios -
Descripción
Estos datos se visualizan cuando se hace clic1 en el icono2 de un elemento divisorio3 de la lista de árbol4 del
proyecto. Los elementos divisorios5 verticales, horizontales, centrales o adyacentes se identifican todos con el
siguiente icono:
Elemento Central
Pieza central del bastidor6 o de la hoja7.
Este símbolo se utiliza para definir todas las piezas centrales (tanto horizontales como verticales),
las piezas adyacentes a los montantes o a las cuadrículas8.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Imagen gráfica que se utiliza para representar un dato, un pulsador, etc.
3 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
4 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
5 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
6 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
7 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
8 Rejilla formada por listones horizontales y/o verticales para aplicar al vidrio para crear recuadros meramente
estéticos.
02/02/2016
1841
Capítulo - Datos de modificación de los elementos divisorios -
Lista de secciones
• Parámetros
• Aperturas
• Materiales sobrantes
02/02/2016
1842
Capítulo - Datos de modificación de los elementos divisorios - Parámetros
Parámetros
• Si el elemento divisorio es una pieza vertical central, para la descripción de los datos, véase Subdivisiones
verticales .
• Si el elemento divisorio es una pieza horizontal central, para la descripción de los datos, véase
Subdivisiones horizontales .
• Si el elemento divisorio es una pieza fijada a un montante1 o a un larguero2, para la descripción de los datos,
véase Subdivisión adyacentes .
02/02/2016
1843
Capítulo - Datos de modificación de los elementos divisorios - Aperturas
Aperturas
• Si el elemento divisorio es una pieza vertical central, para la descripción de los datos, véase Subdivisiones
verticales .
• Si el elemento divisorio es una pieza horizontal central, para la descripción de los datos, véase
Subdivisiones horizontales .
• Si el elemento divisorio es una pieza fijada a un montante o a un larguero, para la descripción de los datos,
véase Subdivisión adyacentes .
02/02/2016
1844
Capítulo - Datos de modificación de los elementos divisorios - Materiales sobrantes
Materiales sobrantes
Externo
Material excedente para retirar del lado externo de la pieza.
Interno
Material excedente para retirar del lado interno de la pieza.
Izquierdo
Material excedente para retirar del lado izquierdo de la pieza.
Derecho
Material excedente para retirar en el lado derecho de la pieza.
02/02/2016
1845
Capítulo - Uniones -
Uniones
Descripción
Muestra u oculta la lista de árbol1 de las uniones de la ficha Diseño ventana.
Para visualizar los campos de datos para modificar las uniones, hacer clic2 en un nodo3 de la lista de árbol con el
icono4 de la unión.
Lista de secciones
• Elección de la unión
1 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Para la definición, véase Lista de Árbol.
02/02/2016
1846
Capítulo - Uniones - Elección de la unión
Elección de la unión
Tipo de unión
JUNCTION
Contraperfil
La unión es un contraperfil1.
Espiga abierta
La unión es un espigado2.
Minizinken
La unión es un perfilado3 con fresa minizinken4.
45 grados
La unión tiene una inclinación de 45°.
Plana
La unión es plana.
Tipo de incidencia
INCIDING
Permite seleccionar el tipo de unión entre montante5 y larguero6; es decir, si el montante incidirá en el larguero o
viceversa.
1 Perfil que es la contraposición del perfil interno del cerramiento, para realizar en las caras laterales de cada pieza, a
fin de obtener el encastre entre montante y larguero.
2 Elaboración realizada con fresas especiales para crear el encastre espiga/mortaja.
3 (1) Perfilado del cerramiento; fresado, con herramientas perfiladas específicas, de las caras internas, externas y/o
laterales de los elementos del cerramiento. (2) Fresado para realizar en la pieza el perfil programado.
4 Fresa para uniones a 45° que realiza un modelado dentado (de muescas).
02/02/2016
1847
Capítulo - Puerta simple -
Puerta simple
Descripción
Ingresa una sola hoja1 en el bastidor2 que se encuentra debajo.
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1848
Capítulo - Puerta simple - Descripción de los datos
Muestra la lista de los bastidores generados para poder seleccionar el bastidor en el cual aplicar la hoja.
Tipo de apertura
02/02/2016
1849
Capítulo - Par de puertas batiente/receptora -
Descripción
Introduce dos hojas1 en el bastidor2 que se encuentra debajo.
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1850
Capítulo - Par de puertas batiente/receptora - Descripción de los datos
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1851
Capítulo - Par de puertas batiente/receptora - Descripción de los datos
02/02/2016
1852
Capítulo - Par de puertas batiente/receptora - Descripción de los datos
Puertas simétricas
Habilita (casilla marcada1) o deshabilita la creación de dos hojas iguales.
Deshabilitando la casilla, se habilitan los campos de datos que se encuentran debajo para poder generar dos
hojas de dimensiones diferentes.
Elementos paralelos
Habilita (casilla marcada) o deshabilita la creación del montante2 cuya forma sigue las curvas eventuales de los
dos montantes del bastidor.
Porcentaje %
Porcentaje para establecer la dimensión de cada hoja.
Definiendo este valor para una hoja (por ej.: la izquierda), el valor de la segunda hoja (por ej.: la derecha) se
actualiza automáticamente.
Ancho externo
Ancho del perímetro externo de la hoja.
Definiendo este valor para una hoja (por ej.: la izquierda), el valor de la segunda hoja (por ej.: la derecha) se
actualiza automáticamente.
Ancho interno
Ancho del perímetro interno de la hoja.
Definiendo este valor para una hoja (por ej.: la izquierda), el valor de la segunda hoja (por ej.: la derecha) se
actualiza automáticamente.
02/02/2016
1853
Capítulo - Grupo de puertas -
Grupo de puertas
Descripción
Introduce varias hojas1 en el bastidor2 que se encuentra debajo.
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1854
Capítulo - Grupo de puertas - Descripción de los datos
Muestra la lista de los bastidores creados para poder seleccionar el bastidor en el cual aplicar varias hojas.
Tipo de apertura
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1855
Capítulo - Grupo de puertas - Descripción de los datos
Porcentaje %
Ancho externo
Ancho interno
02/02/2016
1856
Capítulo - Grupo de puertas - Descripción de los datos
02/02/2016
1857
Capítulo - Vidrio en la hoja -
Vidrio en la hoja
Descripción
Introduce vidrios o almohadillas.
02/02/2016
1858
Capítulo - Vidrio en la hoja - Descripción de los datos
1 Recuadro de vidrio o almohadilla para colocar en los espacios vacíos de la hoja y/o del bastidor de los
cerramientos.
2 Panel de madera lisa o elaborada (tallada), utilizado para embellecer la hoja del cerramiento.
02/02/2016
1859
Capítulo - Subdivisiones horizontales -
Subdivisiones horizontales
Descripción
Aplicada al bastidor1, lo divide en varios compartimientos, introduciendo largueros centrales equidistantes. En
este caso, los elementos divisorios2 son de madera maciza y dividen el bastidor en varias aberturas.
Aplicada a las hojas3, secciona la hoja4 seleccionada en la lista de árbol5, introduciendo largueros centrales
equidistantes.
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
2 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
5 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
02/02/2016
1860
Capítulo - Subdivisiones horizontales - Descripción de los datos
Parámetros
Seleccionar aberturas
Muestra la lista de las aberturas creadas (hojas o bastidores) para poder seleccionar la abertura1 en la cual
aplicar los elementos divisorios.
Aplica el ángulo indicado en el campo2 siguiente al otro lado del elemento divisorio3.
Por ejemplo, insertando un larguero4 central, de base el ángulo se aplica al lado derecho, marcando5 esta casilla,
el ángulo se aplica al lado izquierdo.
Ángulo
ANGLE
Lineal
LINEAR
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
3 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
4 Término dialectal: Travesaño. Elemento horizontal del cerramiento.
02/02/2016
1861
Capítulo - Subdivisiones horizontales - Descripción de los datos
Habilita o deshabilita la creación del elemento divisorio con la misma forma del larguero.
Deshabilitando la casilla, el divisorio toma la forma del larguero superior; dejando la casilla habilitada1, el divisorio
mantiene su forma rectangular.
Aperturas
Crea las aberturas y agrega los elementos divisorios.
El pulsador2 con el icono3 más agrega una abertura, mientras que el pulsador con el icono menos la elimina.
Tipo de medición
MEASURE_TYPE
Proporcional
Las aberturas se gestionan ingresando en el campo Dimensión de los valores proporcionales.
Ejemplos con dos aberturas:
• Ingresando en el campo Dimensión de ambas el valor 1, se crean 2 espacios vacíos y se
introduce un solo elemento divisorio perfectamente central.
• Ingresando el valor 4 en el campo Dimensión de la primera y el valor 1 en el campo Dimensión de
la segunda, se crean 5 espacios vacíos (4 más 1) y el elemento divisorio se introduce arriba para
crear una abertura que representa un cuarto de la abertura total; si los valores se invierten (1
arriba y 4 abajo), el elemento divisorio se introduce abajo.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1862
Capítulo - Subdivisiones horizontales - Descripción de los datos
Fija
Las aberturas se controlan con mediciones específicas.
Por ejemplo, si se crean dos aberturas, ingresando el valor 100 en la primera, se crea un solo elemento
divisorio cuya distancia al larguero inferior es igual al valor indicado. En este caso, para la segunda
abertura, se debe seleccionar la medida proporcional. Si los valores se invierten (1 arriba y 100 abajo), el
elemento divisorio se introduce arriba.
Dimensión
DISTANCE_PROP
Sección
SECTION
Ancho de la pieza.
697. Ancho A
02/02/2016
1863
Capítulo - Subdivisiones horizontales - Descripción de los datos
Espesor
Thickness
Espesor de la pieza.
698. Espesor A
Desplazamiento Z
ZvariationByUser
02/02/2016
1864
Capítulo - Subdivisiones verticales -
Subdivisiones verticales
Descripción
Aplicada al bastidor1, lo divide en varios compartimientos, introduciendo montantes centrales equidistantes. En
este caso, los elementos divisorios2 son de madera maciza y dividen el bastidor en varias aberturas.
Aplicada a las hojas3, secciona la hoja4 seleccionada en la lista de árbol5, introduciendo montantes centrales
equidistantes.
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
2 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
5 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
02/02/2016
1865
Capítulo - Subdivisiones verticales - Descripción de los datos
Parámetros
Seleccionar aberturas
Muestra la lista de las aberturas creadas (hojas o bastidores) para poder seleccionar la abertura1 en la cual
aplicar los elementos divisorios.
Aplica el ángulo indicado en el campo2 siguiente al otro lado del elemento divisorio3.
Por ejemplo, insertando un montante4 central, de base el ángulo se aplica al lado superior, marcando5 esta
casilla, el ángulo se aplica al lado inferior.
Ángulo
ANGLE
Lineal
LINEAR
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
3 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
4 Elemento vertical del cerramiento.
02/02/2016
1866
Capítulo - Subdivisiones verticales - Descripción de los datos
Habilita o deshabilita la creación del elemento divisorio con la misma forma de los montantes.
Deshabilitando la casilla, el divisorio toma la forma del montante; dejando la casilla habilitada1, el divisorio
mantiene su forma rectangular.
Aperturas
Crea las aberturas y agrega los elementos divisorios.
El pulsador2 con el icono3 más agrega una abertura, mientras que el pulsador con el icono menos la elimina.
Tipo de medición
MEASURE_TYPE
Proporcional
Las aberturas se gestionan ingresando en el campo Dimensión de los valores proporcionales.
Ejemplos con dos aberturas:
• Ingresando en el campo Dimensión de ambas el valor 1, se crean 2 espacios vacíos y se
introduce un solo elemento divisorio perfectamente central.
• Ingresando el valor 4 en el campo Dimensión de la primera y el valor 1 en el campo Dimensión de
la segunda, se crean 5 espacios vacíos (4 más 1) y el elemento divisorio se introduce a la
derecha para crear una abertura que representa un cuarto de la abertura total; si los valores se
invierten (1 arriba y 4 abajo), el elemento divisorio se introduce a la izquierda.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1867
Capítulo - Subdivisiones verticales - Descripción de los datos
Fija
Las aberturas se controlan con mediciones específicas.
Por ejemplo, si se crean dos aberturas, ingresando el valor 100 en la primera, se crea un solo elemento
divisorio cuya distancia al montante izquierdo es igual al valor indicado. En este caso, para la segunda
abertura, se debe seleccionar la medida proporcional. Si los valores se invierten (1 arriba y 100 abajo), el
elemento divisorio se introduce a la derecha.
Dimensión
DISTANCE
Sección
SECTION
Ancho de la pieza.
700. Ancho A
02/02/2016
1868
Capítulo - Subdivisiones verticales - Descripción de los datos
Espesor
Thickness
Espesor de la pieza.
701. Espesor A
Desplazamiento Z
ZvariationByUser
02/02/2016
1869
Capítulo - Subdivisión adyacentes -
Subdivisión adyacentes
Descripción
Introduce elementos adicionales, adyacentes al larguero1 o a los montantes del cerramiento.
02/02/2016
1870
Capítulo - Subdivisión adyacentes - Descripción de los datos
Parámetros
Posición elemento
POSITION
Cantidad
NUM
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Elemento vertical del cerramiento.
02/02/2016
1871
Capítulo - Subdivisión adyacentes - Descripción de los datos
Sección
SECTION
Ancho de la pieza.
703. Ancho A
Espesor
Thickness
Espesor de la pieza.
704. Espesor A
Desplazamiento Z
ZvariationByUser
02/02/2016
1872
Capítulo - Subdivisión adyacentes - Descripción de los datos
1 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
02/02/2016
1873
Capítulo - Subdivisiones horizontales para cuadrículas -
Descripción
Aplica en el vidrio del bastidor1 o de la hoja2 listones horizontales equidistantes (cuadrículas3).
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
3 Rejilla formada por listones horizontales y/o verticales para aplicar al vidrio para crear recuadros meramente
estéticos.
02/02/2016
1874
Capítulo - Subdivisiones horizontales para cuadrículas - Descripción de los datos
Parámetros
Seleccionar aberturas
Muestra la lista de las aberturas creadas (hojas1 o bastidores) para poder seleccionar la abertura2 en la cual
aplicar los elementos divisorios3.
Aplica el ángulo indicado en el campo4 siguiente al otro lado del elemento divisorio5.
Ángulo
ANGLE
Lineal
LINEAR
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 Ranura realizada en la pared para introducir el cerramiento.
3 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
5 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
02/02/2016
1875
Capítulo - Subdivisiones horizontales para cuadrículas - Descripción de los datos
Habilita o deshabilita la creación del elemento divisorio con la misma forma del larguero1.
Deshabilitando la casilla, el divisorio toma la forma del larguero superior; dejando la casilla habilitada2, el divisorio
mantiene su forma rectangular.
Aperturas
Crea las aberturas y agrega los elementos divisorios.
El pulsador3 con el icono4 más agrega una abertura, mientras que el pulsador con el icono menos la elimina.
Tipo de medición
MEASURE_TYPE
Proporcional
Las aberturas se gestionan ingresando en el campo Dimensión de los valores proporcionales.
Ejemplos con dos aberturas:
• Ingresando en el campo Dimensión de ambas el valor 1, se crean 2 espacios vacíos y se
introduce un solo elemento divisorio perfectamente central.
• Ingresando el valor 4 en el campo Dimensión de la primera y el valor 1 en el campo Dimensión de
la segunda, se crean 5 espacios vacíos (4 más 1) y el elemento divisorio se introduce arriba para
crear una abertura que representa un cuarto de la abertura total; si los valores se invierten (1
arriba y 4 abajo), el elemento divisorio se introduce abajo.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1876
Capítulo - Subdivisiones horizontales para cuadrículas - Descripción de los datos
Fija
Las aberturas se controlan con mediciones específicas.
Por ejemplo, si se crean dos aberturas, ingresando el valor 100 en la primera, se crea un solo elemento
divisorio cuya distancia al larguero inferior es igual al valor indicado. En este caso, para la segunda
abertura, se debe seleccionar la medida proporcional. Si los valores se invierten (1 arriba y 100 abajo), el
elemento divisorio se introduce arriba.
Dimensión
DISTANCE_PROP
Sección
SECTION
Ancho de la pieza.
706. Ancho A
02/02/2016
1877
Capítulo - Subdivisiones horizontales para cuadrículas - Descripción de los datos
Espesor
Thickness
Espesor de la pieza.
707. Espesor A
Desplazamiento Z
ZvariationByUser
02/02/2016
1878
Capítulo - Subdivisiones verticales para cuadrículas -
Descripción
Aplica en el vidrio del bastidor1 o de la hoja2 listones verticales equidistantes (cuadrículas3).
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
3 Rejilla formada por listones horizontales y/o verticales para aplicar al vidrio para crear recuadros meramente
estéticos.
02/02/2016
1879
Capítulo - Subdivisiones verticales para cuadrículas - Descripción de los datos
Parámetros
Seleccionar aberturas
Muestra la lista de las aberturas creadas (hojas1 o bastidores) para poder seleccionar la abertura2 en la cual
aplicar los elementos divisorios3.
Aplica el ángulo indicado en el campo4 siguiente al otro lado del elemento divisorio5.
Ángulo
ANGLE
Lineal
LINEAR
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 Ranura realizada en la pared para introducir el cerramiento.
3 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
5 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
02/02/2016
1880
Capítulo - Subdivisiones verticales para cuadrículas - Descripción de los datos
Habilita o deshabilita la creación del elemento divisorio con la misma forma de los montantes.
Deshabilitando la casilla, el divisorio toma la forma del montante1; dejando la casilla habilitada2, el divisorio
mantiene su forma rectangular.
Aperturas
Crea las aberturas y agrega los elementos divisorios.
El pulsador3 con el icono4 más agrega una abertura, mientras que el pulsador con el icono menos la elimina.
Tipo de medición
MEASURE_TYPE
Proporcional
Las aberturas se gestionan ingresando en el campo Dimensión de los valores proporcionales.
Ejemplos con dos aberturas:
• Ingresando en el campo Dimensión de ambas el valor 1, se crean 2 espacios vacíos y se
introduce un solo elemento divisorio perfectamente central.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1881
Capítulo - Subdivisiones verticales para cuadrículas - Descripción de los datos
Fija
Las aberturas se controlan con mediciones específicas.
Por ejemplo, si se crean dos aberturas, ingresando el valor 100 en la primera, se crea un solo elemento
divisorio cuya distancia al montante izquierdo es igual al valor indicado. En este caso, para la segunda
abertura, se debe seleccionar la medida proporcional. Si los valores se invierten (1 arriba y 100 abajo), el
elemento divisorio se introduce a la derecha.
Dimensión
DISTANCE
02/02/2016
1882
Capítulo - Subdivisiones verticales para cuadrículas - Descripción de los datos
Sección
SECTION
Ancho de la pieza.
709. Ancho A
Espesor
Thickness
Espesor de la pieza.
710. Espesor A
Desplazamiento Z
ZvariationByUser
02/02/2016
1883
Capítulo - Subdivisiones verticales para cuadrículas - Descripción de los datos
02/02/2016
1884
Capítulo - Bloques -
Bloques
Descripción
Muestra u oculta el área con los datos de gestión de los bloques utilizados para crear el arco en bruto de la
ventana.
Para visualizar la ficha de los campos de datos, hacer clic1 en el icono2 del bloque adyacente al nodo3 de la lista
de árbol4 Diseño ventana de la pieza en forma de arco.
Lista de secciones
• Modalidad de descomposición
• Configuraciones descomposición
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Imagen gráfica que se utiliza para representar un dato, un pulsador, etc.
4 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
02/02/2016
1885
Capítulo - Bloques - Modalidad de descomposición
Modalidad de descomposición
Descomposición
SC
Longitud
Descompone automáticamente el arco para obtener los bloques de igual longitud.
Ángulo
Descompone automáticamente el arco para obtener ángulos iguales entre las prolongaciones de la red que
pasa en los puntos de conjunción de los bloques.
Esta opción puede resultar útil para descomponer el arco formado por tres círculos.
02/02/2016
1886
Capítulo - Bloques - Configuraciones descomposición
Configuraciones descomposición
Alineación de los acanalados
GAPS
Habilita (casilla marcada1) o deshabilita la alineación de los acanalados2 del arco en bruto de la hoja3 con los
acanalados del arco en bruto del bastidor4.
Habilita (casilla marcada) o deshabilita la cantidad automática de bloques para usar para crear el arco en bruto,
en función del tipo de modalidad de descomposición seleccionado.
Para indicar una cantidad de bloques bien definida, deshabilitar la casilla e ingresar el número en el campo5 de
datos Número de bloques.
Número de bloques
NT
Permite definir la cantidad de bloques para usar para crear el arco en bruto.
2 (bastidores) Líneas de unión entre los bloques del arco sin elaborar del cerramiento.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
4 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
5 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1887
Capítulo - Datos de modificación de los elementos estándar -
Descripción
Estos datos se visualizan cuando se hace clic1 en un elemento estándar de la lista de árbol2 del proyecto:
Elemento izquierdo
Montante izquierdo del bastidor3 o de la hoja4.
Elemento Inferior
Larguero inferior del bastidor o de la hoja.
Elemento Derecho
Montante derecho del bastidor o de la hoja.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1888
Capítulo - Datos de modificación de los elementos estándar -
Elemento Superior
Larguero superior del bastidor o de la hoja.
Lista de secciones
• Elemento
• Materiales sobrantes
02/02/2016
1889
Capítulo - Datos de modificación de los elementos estándar - Elemento
Elemento
Sección
SECTION
Ancho de la pieza.
712. Ancho A
Espesor
Thickness
Espesor de la pieza.
713. Espesor A
Desplazamiento Z
ZvariationByUser
Abre el entorno Cad / Cam para poder modificar los lados de la pieza.
Los instrumentos que pueden utilizarse en el cad son los arcos y las líneas; no pueden utilizarse las polilíneas o
las FreeForm.
02/02/2016
1890
Capítulo - Datos de modificación de los elementos estándar - Materiales sobrantes
Materiales sobrantes
Externo
Material excedente para retirar del lado externo de la pieza.
Interno
Material excedente para retirar del lado interno de la pieza.
Izquierdo
Material excedente para retirar del lado izquierdo de la pieza.
Derecho
Material excedente para retirar en el lado derecho de la pieza.
02/02/2016
1891
Capítulo - Datos de modificación de los elementos divisorios -
Descripción
Estos datos se visualizan cuando se hace clic1 en el icono2 de un elemento divisorio3 de la lista de árbol4 del
proyecto. Los elementos divisorios5 verticales, horizontales, centrales o adyacentes se identifican todos con el
siguiente icono:
Elemento Central
Pieza central del bastidor6 o de la hoja7.
Este símbolo se utiliza para definir todas las piezas centrales (tanto horizontales como verticales),
las piezas adyacentes a los montantes o a las cuadrículas8.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Imagen gráfica que se utiliza para representar un dato, un pulsador, etc.
3 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
4 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
5 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
6 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
7 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
8 Rejilla formada por listones horizontales y/o verticales para aplicar al vidrio para crear recuadros meramente
estéticos.
02/02/2016
1892
Capítulo - Datos de modificación de los elementos divisorios -
Lista de secciones
• Parámetros
• Aperturas
• Materiales sobrantes
02/02/2016
1893
Capítulo - Datos de modificación de los elementos divisorios - Parámetros
Parámetros
• Si el elemento divisorio es una pieza vertical central, para la descripción de los datos, véase Subdivisiones
verticales .
• Si el elemento divisorio es una pieza horizontal central, para la descripción de los datos, véase
Subdivisiones horizontales .
• Si el elemento divisorio es una pieza fijada a un montante1 o a un larguero2, para la descripción de los datos,
véase Subdivisión adyacentes .
02/02/2016
1894
Capítulo - Datos de modificación de los elementos divisorios - Aperturas
Aperturas
• Si el elemento divisorio es una pieza vertical central, para la descripción de los datos, véase Subdivisiones
verticales .
• Si el elemento divisorio es una pieza horizontal central, para la descripción de los datos, véase
Subdivisiones horizontales .
• Si el elemento divisorio es una pieza fijada a un montante o a un larguero, para la descripción de los datos,
véase Subdivisión adyacentes .
02/02/2016
1895
Capítulo - Datos de modificación de los elementos divisorios - Materiales sobrantes
Materiales sobrantes
Externo
Material excedente para retirar del lado externo de la pieza.
Interno
Material excedente para retirar del lado interno de la pieza.
Izquierdo
Material excedente para retirar del lado izquierdo de la pieza.
Derecho
Material excedente para retirar en el lado derecho de la pieza.
02/02/2016
1896
Capítulo - Uniones -
Uniones
Descripción
Muestra u oculta la lista de árbol1 de las uniones de la ficha Diseño ventana.
Para visualizar los campos de datos para modificar las uniones, hacer clic2 en un nodo3 de la lista de árbol con el
icono4 de la unión.
Lista de secciones
• Elección de la unión
1 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Para la definición, véase Lista de Árbol.
02/02/2016
1897
Capítulo - Uniones - Elección de la unión
Elección de la unión
Tipo de unión
JUNCTION
Contraperfil
La unión es un contraperfil1.
Espiga abierta
La unión es un espigado2.
Minizinken
La unión es un perfilado3 con fresa minizinken4.
45 grados
La unión tiene una inclinación de 45°.
Plana
La unión es plana.
Tipo de incidencia
INCIDING
Permite seleccionar el tipo de unión entre montante5 y larguero6; es decir, si el montante incidirá en el larguero o
viceversa.
1 Perfil que es la contraposición del perfil interno del cerramiento, para realizar en las caras laterales de cada pieza, a
fin de obtener el encastre entre montante y larguero.
2 Elaboración realizada con fresas especiales para crear el encastre espiga/mortaja.
3 (1) Perfilado del cerramiento; fresado, con herramientas perfiladas específicas, de las caras internas, externas y/o
laterales de los elementos del cerramiento. (2) Fresado para realizar en la pieza el perfil programado.
4 Fresa para uniones a 45° que realiza un modelado dentado (de muescas).
02/02/2016
1898
Configuración bWindows
Entorno específico para la gestión de
los parámetros de configuración de los
cerramientos.
02/02/2016
1899
Abrir el entorno Configuración
bWindows
• Presentación del entorno
• Estructura del entorno
02/02/2016
1900
Capítulo - Presentación del entorno -
Para acceder
Para acceder al entorno Configuración bWindows, visualizar la barra de los entornos y hacer clic1 en el
pulsador2 .
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1901
Capítulo - Presentación del entorno - Información acerca del entorno
NOTA:
Los documentos de configuración de las hojas6 y del bastidor citados en el proyecto generado
en el entorno bWindows se fijan automáticamente en su interior y ya no pueden modificarse;
es decir, una vez ingresados, ya no es posible sustituirlos con otros documentos de
configuración.
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
3 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
6 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1902
Capítulo - Presentación del entorno - Vista panorámica del entorno
A. Barras de instrumentos
B. Cuerpo del entorno
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
02/02/2016
1903
Capítulo - Estructura del entorno -
02/02/2016
1904
Capítulo - Estructura del entorno - Barras de instrumentos
Barras de instrumentos
A continuación, se cita el listado y la descripción de las barras de instrumentos1 del entorno Configuración
bWindows.
Listado de pulsadores
Parámetros globales
Muestra los datos de configuración generales.
1 Zonas de la interfaz software que presentan una lista de pulsadores (campos de mandos).
02/02/2016
1905
Capítulo - Estructura del entorno - Barras de instrumentos
Barra estándar
Barra ubicada en el ápice de la aplicación1 que contiene los instrumentos principales.
Para la descripción detallada, véase Barra estándar del entorno Cad / Cam.
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
1906
Capítulo - Estructura del entorno - Fichero Configuración bastidores
2 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1907
Capítulo - Estructura del entorno - Fichero Configuración bastidores
Listado de pulsadores
Crea una nueva configuración, copiando los datos de la configuración seleccionada en la tabla.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1908
Capítulo - Estructura del entorno - Fichero Configuración hojas
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
4 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1909
Capítulo - Estructura del entorno - Fichero Configuración hojas
C. Recuadro de avance
Muestra el gráfico de la hoja seleccionada en la tabla.
Listado de pulsadores
Crea una nueva configuración, copiando los datos de la configuración seleccionada en la tabla.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1910
Capítulo - Estructura del entorno - Fichero Configuración de las elaboraciones
A. Configuración seleccionada
Menú desplegable con la lista de las configuraciones de las hojas4 y del bastidor.
B. Tabla de configuraciones
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1911
Capítulo - Estructura del entorno - Fichero Configuración de las elaboraciones
Muestra la lista de las configuraciones creadas para las elaboraciones. Haciendo clic1 en una fila de la tabla,
se visualiza la ficha con los datos correspondientes.
Para la descripción de las elaboraciones, véase Las elaboraciones.
C. Área de lista de árbol
D. Recuadro de espigas
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1912
Capítulo - Estructura del entorno - Fichero Configuración herrajes
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1913
Capítulo - Estructura del entorno - Fichero Configuración herrajes
Listado de pulsadores
Crea una nueva configuración, copiando los datos de la configuración seleccionada en la tabla.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1914
Capítulo - Estructura del entorno - Fichero Configuraciones de preparación para elaboración
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
02/02/2016
1915
Capítulo - Estructura del entorno - Fichero Configuraciones de preparación para elaboración
C. Recuadro de avance
Listado de pulsadores
Crea una nueva configuración, copiando los datos de la configuración seleccionada en la tabla.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1916
Capítulo - Estructura del entorno - Fichero Configuraciones de preparación para elaboración
A. Área gráfica
Muestra el gráfico del plano de trabajo de la máquina en el cual depositar las piezas para elaborar
(montantes, largueros, etc.).
B. Área de datos
Para la descripción de los datos, véase Datos del documento de configuración de las maquinadas .
C. Lista de las piezas
Zona con la lista de las piezas del cerramiento (montantes y largueros) para posicionar en el plano de trabajo.
02/02/2016
1917
Capítulo - Estructura del entorno - Fichero Catálogo herrajes
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
02/02/2016
1918
Capítulo - Estructura del entorno - Fichero Catálogo herrajes
D. Mandos de búsqueda
Pulsadores para filtrar la búsqueda de los artículos presentes en el catálogo de herraje, para visualizar en la
tabla que se encuentra a continuación solo los artículos deseados.
Cada pulsador1 corresponde a un tipo de artículos, por ejemplo, el pulsador con el icono2 de la manilla
muestra los tipos de manillas disponibles, etc.
E. Nombre
Permite buscar el artículo en función del nombre.
Listado de pulsadores
Descripción
Crea nuevos artículos copiando los datos de los artículos seleccionados en la tabla.
Instrumentos filtros
Pulsadores para filtrar la búsqueda de los artículos presentes en el catálogo de herraje, para visualizar en la tabla
que se encuentra a continuación solo los artículos deseados.
Cada pulsador corresponde a un tipo de artículos.
1 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
1919
Capítulo - Estructura del entorno - Fichero Catálogo herrajes
• Para visualizar en la tabla a continuación todos los artículos, hacer clic1 en el pulsador .
• Para visualizar solo un tipo de artículos, hacer clic en el pulsador deseado; por ejemplo, para mostrar todas
Listado de pulsadores
Cerrojo:
Artículo de la categoría que incluye los pestillos.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Llamada también “Cremonesa” como el tirador. Órgano de cierre y apertura de las hojas de los bastidores a través
de un tirador, constituido por pestillos y varillas verticales que se deslizan una dentro de la otra.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1920
Capítulo - Estructura del entorno - Fichero Catálogo herrajes
Bisagra angular:
Artículo de la categoría que incluye las bisagras para fijar a los ángulos del cerramiento.
02/02/2016
1921
Capítulo - Estructura del entorno - Fichero Catálogo herrajes
Artículo de la categoría que incluye los tipos de tijera1 para hoja2 con apertura abatible3.
1 Mecanismo en forma de tijera que, junto con otro elemento, permite abrir y sostener la hoja abatible.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
3 Tipo de apertura de las hojas hacia el interior con rotación alrededor del eje horizontal.
4 (1) Punto u objeto de referencia para posicionar la pieza en el plano de trabajo. (2) Conformación en desnivel
obtenida en un elemento del bastidor o de la hoja para establecer un plano de contacto (por ej.: entre un elemento y
otro o entre dos hojas contiguas).
02/02/2016
1922
Capítulo - Estructura del entorno - Fichero Catálogo herrajes
02/02/2016
1923
Capítulo - Estructura del entorno - Fichero Catálogo herrajes
Manilla:
Artículo de la categoría que incluye el tipo de manillas estándar.
Movimiento angular:
Artículo de la categoría que incluye las varillas angulares1.
02/02/2016
1924
Capítulo - Estructura del entorno - Fichero Catálogo herrajes
Puntal:
Artículo de la categoría que incluye los diferentes tipos de "picos" de seguridad.
Descarga de agua:
Artículo de la categoría que incluye la elaboración para descargar el agua aplicada al larguero1
inferior del bastidor2.
2 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1925
Capítulo - Estructura del entorno - Fichero Catálogo herrajes
Terminal:
Artículo de la categoría que incluye los mecanismos de cierre tipo “terminales1”.
1 Mecanismo de cierre y de apertura de la hoja para aplicar en la parte inferior o superior de la varilla de herraje tipo
cremonés.
02/02/2016
1926
Datos de configuración
• Configuración bastidores
• Configuración hojas
• Configuración herrajes
• Parámetros globales
02/02/2016
1927
Capítulo - Datos de configuración para el bastidor -
Para acceder
3. Hacer clic en una fila de la tabla para abrir una configuración, o bien, en el pulsador para crear una
nueva.
Temas relacionados
• Fichero Configuración bastidores
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1928
Capítulo - Datos de configuración para el bastidor - Elementos
Elementos
Materiales sobrantes
Externo
EXTRA_THICKNESS_EXTERNAL
Interno
EXTRA_THICKNESS_INTERNAL
Derecho
EXTRA_THICKNESS_RIGHT
Izquierdo
EXTRA_THICKNESS_LEFT
Permite definir qué caras laterales (cabezales) cortar para escuadrar la pieza.
Sección
Espesor bastidor
THICKNESS
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1929
Capítulo - Datos de configuración para el bastidor - Elementos
Sección
SECTION
1 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
2 Elemento vertical del cerramiento.
02/02/2016
1930
Capítulo - Datos de configuración para el bastidor - Elementos
Aproximados
Parte del bastidor que se superpone a la pieza vertical u horizontal, durante la unión de las dos piezas.
Parte de una pieza vertical u horizontal que se superpone a la pieza adyacente durante su unión.
02/02/2016
1931
Capítulo - Datos de configuración para el bastidor - Bloques
Bloques
Longitud
Longitud mínima A del lado corto de los bloques (figura 723). El dato ingresado en este campo1 es considerado
por el sistema durante la realización de los bloques del arco. Si la subdivisión del arco genera bloques con
longitud A inferior al dato ingresado en este campo; el arco no se crea y se produce un error.
723.
Sección
Permite definir si los bloques deben tener todos la misma longitud o no. Seleccionando la opción "La sección de
los bloques debe estar comprendida entre los siguientes valores", se habilitan los campos de datos que se
encuentran debajo para definir los dos valores.
Sección
TRAPEZOID_CONSTANT_SECTION_VALUE
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
02/02/2016
1932
Capítulo - Datos de configuración para el bastidor - Bloques
Desde
TRAPEZOID_RANGE_SECTION_FROM
A
TRAPEZOID_RANGE_SECTION_TO
Materiales sobrantes
Material excedente para retirar del lado izquierdo del arco sin elaborar.
Material excedente mínimo para retirar del lado derecho del arco sin elaborar.
Material excedente para retirar del lado externo del arco sin elaborar.
Material excedente para retirar del lado interno del arco sin elaborar.
Si las dimensiones de los bloques y del arco para realizar no garantizan este excedente, los bloques no se
generan y se produce un error.
Material excedente para retirar de los cabezales del arco sin elaborar.
02/02/2016
1933
Capítulo - Datos de configuración para el bastidor - Bloques
Ángulo mínimo que deben tener las caras laterales de los bloques. Si los ángulos son mayores que el valor
indicado en este campo, las caras laterales se cortan rectas sin ángulo.
02/02/2016
1934
Capítulo - Datos de configuración para el bastidor - Uniones
Uniones
Material excedente para retirar de las caras laterales de la pieza para realizar el contraperfil1.
Material excedente para retirar de las caras laterales de la pieza para las uniones con fresa minizinken2.
Material excedente para retirar de las caras laterales de la pieza para las uniones planas.
Material excedente para retirar de las caras laterales de la pieza para las uniones con espiga3 y mortaja4.
Default
1 Perfil que es la contraposición del perfil interno del cerramiento, para realizar en las caras laterales de cada pieza, a
fin de obtener el encastre entre montante y larguero.
2 Fresa para uniones a 45° que realiza un modelado dentado (de muescas).
3 Elemento macho de un encastre, constituido por perfiles de madera sobresalientes para introducir en una ranura,
elemento hembra (mortaja).
4 Elemento hembra de un encastre, constituido por una ranura realizada en la madera para la introducción del
elemento macho (espiga)
02/02/2016
1935
Capítulo - Datos de configuración para el bastidor - Uniones
Permite seleccionar el tipo de uniones entre dos cabezales de los elementos del cerramiento (por ej.: dos
bloques, un arco y un montante, etc.).
Incidencia
Permite seleccionar el tipo de unión entre montante y larguero superior. Seleccionar la unión A o la unión B
(figura 724).
724. Incidencias
Permite seleccionar el tipo de unión entre montante y larguero inferior. Seleccionar la unión A o la unión B (figura
725).
02/02/2016
1936
Capítulo - Datos de configuración para el bastidor - Uniones
725. Incidencias
Parámetros
Traslapado contraperfil
COUNTERPROFILE_OVERLAY
Parte del perfil que se superpone al contraperfil, durante la unión del montante con el larguero.
Parte A del perfil que se superpone al contraperfil, (figura 726), durante la unión del montante con el larguero
inferior.
726. Ejemplo
02/02/2016
1937
Capítulo - Datos de configuración para el bastidor - Vidrios
Vidrios
Distancia vidrio-puerta
GLASS_CFG_OFFSET
Distancia B entre la parte inferior de la pieza y el punto de apoyo del vidrio (figura 728).
728. Distancia vidrio-puerta
Espesor vidrio
GLASS_THICKNESS
02/02/2016
1938
Capítulo - Datos de configuración para el bastidor - Almohadillas
Almohadillas
Distancia de la almohadilla de la hoja
ASHLAR_CFG_OFFSET
Distancia B entre la parte inferior de la pieza y el punto de apoyo de la almohadilla (figura 730).
730. Distancia de apoyo de la almohadilla
Espesor de la almohadilla
ASHLAR_THICKNESS
Espesor de la almohadilla.
1 Panel de madera lisa o elaborada (tallada), utilizado para embellecer la hoja del cerramiento.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1939
Capítulo - Datos de configuración para el bastidor - Almohadillas
Almohadilla en bruto
ASHLAR_RAW
Material excedente para retirar de los lados de la pieza sin elaborar para obtener la almohadilla.
02/02/2016
1940
Capítulo - Datos de configuración para el bastidor - Cuadrícula
Cuadrícula
Sección de los elementos de las cuadrículas
MUNTIN_SECTION
Espesor de la pieza de madera para obtener dos listones para cuadrículas superpuestas.
Parte del listón para cuadrícula2 que se superpone al listón retén del vidrio3, durante la unión de los dos
elementos.
Ángulo de fresado
MUNTIN_ROUT_ANGLE
Ángulo de la elaboración, para realizar en el listón retén del vidrio, para crear el alojamiento del encastre4 con el
listón para cuadrículas.
1 Rejilla formada por listones horizontales y/o verticales para aplicar al vidrio para crear recuadros meramente
estéticos.
2 Rejilla formada por listones horizontales y/o verticales para aplicar al vidrio para crear recuadros meramente
estéticos.
3 Listón utilizado para fijar el vidrio o los paneles de madera (por ej.: almohadillas) en los cerramientos.
4 (bastidores) Objeto de herraje adecuado para recibir y bloquear los mecanismos de cierre y de apertura de las
hojas, como por ejemplo, las varillas de los herrajes tipo cremonés, los pestillos, etc.
02/02/2016
1941
Capítulo - Datos de configuración para el bastidor - Cuadrícula
Corrección en el ancho A (figura 731) del listón para cuadrículas, a los fines de aumentar o disminuir el
alojamiento del encastre realizado en el listón retén del vidrio.
Cota Y de fresado
MUNTIN_ROUT_Y
Altura del alojamiento del encastre realizado en el listón retén del vidrio.
Solo interno
Los listones se pegan en la superficie del vidrio orientada hacia el interior de la habitación.
Solo externo
Los listones se pegan en la superficie del vidrio orientada hacia el exterior.
Interno y externo
Los listones se pegan en ambas superficies del vidrio.
Permite seleccionar el tipo de encastre para unir los listones para cuadrículas al listón retén del vidrio: mediante
las espigas, o bien, encastre mediante alojamientos.
02/02/2016
1942
Capítulo - Datos de configuración para el bastidor - Tecnología
Tecnología
Habilita el escuadrado
SQUARING
Radio para redondear levemente las aristas del bastidor durante el escuadrado.
Habilita (casilla marcada) o deshabilita el uso del grupo de corte del listón.
Habilita (casilla marcada) o deshabilita la eliminación de las partes superfluas del listón retén del vidrio3.
Longitud para reducir el encastre4 del elemento macho en el canal A (figura 732) creado en la cara interna del
montante5.
2 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
3 Listón utilizado para fijar el vidrio o los paneles de madera (por ej.: almohadillas) en los cerramientos.
4 (bastidores) Objeto de herraje adecuado para recibir y bloquear los mecanismos de cierre y de apertura de las
hojas, como por ejemplo, las varillas de los herrajes tipo cremonés, los pestillos, etc.
5 Elemento vertical del cerramiento.
02/02/2016
1943
Capítulo - Datos de configuración para el bastidor - Tecnología
732. Canal A
Longitud para reducir el encastre del elemento macho en el canal A (figura 732) creado en la cara interna del
larguero1.
Tipo de optimización
TYPE_OF_OPTIMIZATION
Por tiempo
Permite reducir al máximo los tiempos de elaboración.
Por herramienta
Permite ordenar las elaboraciones siguiendo la secuencia de las herramientas definida en la sección
correspondiente.
Longitud máxima que puede tener una pieza del cerramiento para poder ser elaborada.
02/02/2016
1944
Capítulo - Datos de configuración para el bastidor - Tecnología
Incremento del ángulo para elaboraciones con deflector ángulo fijo en segunda fase
FIXEDANGLEINCR_DEFL_2NDPHASE
Aumento del ángulo de rotación del deflector, que puede calcularse en función del dato Ángulo fijo deflector de la
elaboración. Este dato se aplica solo si en la elaboración se han habilitado los campos de datos Deflector fijo y
Mantener deflector.
02/02/2016
1945
Capítulo - Datos de configuración para el bastidor - Posición Z
Posición Z
Campos de datos para indicar la posición z de la pieza durante la segunda fase de bloqueo con las prensas,
después de activar el dispositivo correspondiente de desplazamiento automático (para la descripción del
dispositivo, consultar las instrucciones de uso de la máquina).
733. Ejemplo de cota z de posicionamiento
Distancia C (figura 733) desde el plano de apoyo de las prensas para elaborar los montantes y los largueros
superiores.
Distancia C (figura 733) desde el plano de apoyo de las prensas para elaborar el larguero1 inferior.
Distancia C (figura 733) desde el plano de apoyo de las prensas para elaborar los elementos divisorios2
centrales.
2 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
02/02/2016
1946
Capítulo - Datos de configuración para el bastidor - Posición Z
Distancia C (figura 733) desde el plano de apoyo de las prensas para elaborar los elementos divisorios laterales.
02/02/2016
1947
Capítulo - Datos de configuración para el bastidor - Offset
Offset
Offset
FRAME_WALL_OFFSET
Tipo de offset
FRAME_OFFSET_HEADER
Permite seleccionar de dónde partir para definir la distancia: desde el exterior o desde el interior con respecto a la
abertura. Seleccionar el tipo en el menú desplegable3.
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
3 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
1948
Capítulo - Datos de configuración para el bastidor - Solera
Solera
Aluminio
Lista de los campos de datos para la solera1 del aluminio.
Aluminio
THRESHOLD_ALLUMINIUM
Habilita (casilla marcada2) o deshabilita la visualización de la opción Aluminio en el campo3 de datos Tipo de
solera del proyecto (véase Creación bastidor ).
Sección
THRESHOLD_ALLUMINIUM_SECTION
A. Sección
B. Traslapado de elementos de la hoja en la solera
1 Placa de mármol o franja de otro material que delimita la parte inferior del cerramiento.
3 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
5 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1949
Capítulo - Datos de configuración para el bastidor - Solera
Ancho del perfil de la solera que se superpone al perfil del larguero inferior del bastidor1.
Ancho B del perfil de la solera que se superpone al perfil del larguero inferior de la hoja (figura 734).
Mármol
Lista de los campos de datos para la solera de mármol.
Mármol
THRESHOLD_MARBLE
Habilita (casilla marcada) o deshabilita la visualización de la opción Mármol en el campo de datos Tipo de
solera del proyecto (véase Creación bastidor ).
Sección
THRESHOLD_MARBLE_SECTION
Ancho del perfil de la solera que se superpone al perfil del larguero inferior del bastidor.
Ancho B del perfil de la solera que se superpone al perfil del larguero inferior de la hoja (figura 734).
Burlete
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1950
Capítulo - Datos de configuración para el bastidor - Solera
Burlete
THRESHOLD_WINDSTRIP
Habilita (casilla marcada) o deshabilita la visualización de la opción Burlete en el campo de datos Tipo de
solera del proyecto (véase Creación bastidor ).
Distancia
THRESHOLD_SECTION_WINDSTRIP
Diseño
Habilita (casilla deshabilitada) o deshabilita el campo de datos siguiente para poder seleccionar el tipo de solera
para aplicar automáticamente al cerramiento generado.
• Para ingresar la solera, deshabilitar la casilla.
• Para ingresar el larguero inferior, dejar la casilla habilitada1.
Tipo de solera
THRESHOLD_TYPE
Permite seleccionar el tipo de solera para que aparezca como opción de default2 en el campo de datos Tipo de
solera del proyecto.
Aluminio
Solera de aluminio.
Mármol
Solera de mármol.
Burlete
Solera de tipo "Burlete".
2 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
1951
Capítulo - Datos de configuración para el bastidor - Cubrejunta
Cubrejunta
Habilitar cubrejunta
ENABLE_CASING
Sección cubrejunta
CASING_SECTION
Espesor cubrejunta
CASING_THICKNESS
Traslapado cubrejunta
CASING_OVERLAY
2 (bastidores) Tipo de acabado para ventanas y puertas. Junta ornamental posicionada a caballo entre contrabastidor
y bastidor fijo, para ocultar la ranura producto de la unión de los dos.
02/02/2016
1952
Capítulo - Datos de configuración para el bastidor - Cubrejunta
02/02/2016
1953
Capítulo - Datos de configuración para el bastidor - Cubrejunta
02/02/2016
1954
Capítulo - Datos de configuración para el bastidor - Batiente deslizante
Batiente deslizante
Espesor del bastidor que ocupa el batiente deslizante
THICKNESS_SLIDING_WINDOW
Número de piezas ensambladas para generar una pieza del cerramiento para elaborar; por ejemplo, en caso de un
larguero2 muy grueso utilizado para hacer deslizar las hojas3.
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
4 Elemento vertical del cerramiento.
5 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
6 Hoja con apertura hacia el interior con manilla en el montante izquierdo de la hoja que realiza el movimiento
batiente.
02/02/2016
1955
Capítulo - Datos de configuración para la hoja -
Para acceder
3. Hacer clic en una fila de la tabla para abrir una configuración, o bien, en el pulsador para crear una
nueva.
Temas relacionados
• Fichero Configuración hojas
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1956
Capítulo - Datos de configuración para la hoja - Elementos
Elementos
Materiales sobrantes
Izquierdo
EXTRA_THICKNESS_LEFT
Derecho
EXTRA_THICKNESS_RIGHT
Interno
EXTRA_THICKNESS_EXTERNAL
Externo
EXTRA_THICKNESS_INTERNAL
Permite definir qué caras laterales (cabezales) cortar para escuadrar la pieza.
Sección
02/02/2016
1957
Capítulo - Datos de configuración para la hoja - Elementos
Espesor puerta
THICKNESS
A. Espesor puerta
B. Ancho de la pieza de la hoja
Sección puerta
SECTION
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 Elemento vertical del cerramiento.
02/02/2016
1958
Capítulo - Datos de configuración para la hoja - Elementos
1 Hoja con apertura hacia el interior con manilla en el montante izquierdo de la hoja que realiza el movimiento
batiente.
2 Término dialectal: Travesaño. Elemento horizontal del cerramiento.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
5 Para la definición, véase Lista de Árbol.
02/02/2016
1959
Capítulo - Datos de configuración para la hoja - Elementos
Ancho A (figura siguiente) del montante aplicado a una hoja para el cierre de las hojas. Para desbloquear el
campo1 e ingresar un valor, hacer clic2 en la ficha Tecnología y marcar la casilla Habilita el montante adicional.
743. Representación del montante
Espesor del montante agregado a una de las dos hojas para el cierre.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1960
Capítulo - Datos de configuración para la hoja - Elementos
Traslapados
Parte A (figura 745) de los montantes superiores de la hoja que se superpone a los montantes superiores del
bastidor1.
745. Representación de los montantes y de los largueros de la hoja y del bastidor
Parte B del larguero inferior de la hoja (figura 745) que se superpone al larguero inferior del bastidor (traslapado2
largueros inferiores de la hoja/bastidor), durante la unión de las dos piezas.
1 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1961
Capítulo - Datos de configuración para la hoja - Elementos
Parte C (figura 745) del larguero superior de la hoja que se superpone al larguero superior del bastidor, durante la
unión de las dos piezas.
Distancia A (figura 746) entre la cara superior del montante de la hoja y la cara superior del montante del bastidor
durante la unión de los dos montantes.
746. Representación saliente
Permite alargar o acortar el montante aplicado a una hoja para el cierre de las hojas.
Para desbloquear el campo e ingresar un valor, hacer clic en la ficha Tecnología y marcar la casilla Habilita el
montante adicional.
Cubierta tope
SASH_EXT_STEP
Distancia A (figura 747) entre los dos márgenes de la parte del montante que cierra.
02/02/2016
1962
Capítulo - Datos de configuración para la hoja - Elementos
Distancia A (figura 747) entre los dos márgenes de la parte inferior del montante que cierra.
Aproximados
Parte de la hoja que se superpone al elemento divisorio2 vertical u horizontal, durante la unión de las dos piezas.
Parte de una pieza vertical u horizontal que se superpone a la pieza adyacente durante su unión.
1 (1) Punto u objeto de referencia para posicionar la pieza en el plano de trabajo. (2) Conformación en desnivel
obtenida en un elemento del bastidor o de la hoja para establecer un plano de contacto (por ej.: entre un elemento y
otro o entre dos hojas contiguas).
2 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
02/02/2016
1963
Capítulo - Datos de configuración para la hoja - Bloques
Bloques
Longitud
Longitud mínima A del lado corto de los bloques (figura 748). El dato ingresado en este campo1 es considerado
por el sistema durante la realización de los bloques del arco. Si la subdivisión del arco genera bloques con
longitud A inferior al dato ingresado en este campo; el arco no se crea y se produce un error.
748.
Sección
Sección
TRAPEZOID_CONSTANT_SECTION_VALUE
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
02/02/2016
1964
Capítulo - Datos de configuración para la hoja - Bloques
Desde
TRAPEZOID_RANGE_SECTION_FROM
A
TRAPEZOID_RANGE_SECTION_TO
Materiales sobrantes
Material excedente para retirar del lado izquierdo del arco sin elaborar.
Material excedente mínimo para retirar del lado derecho del arco sin elaborar.
Material excedente para retirar del lado externo del arco sin elaborar.
Material excedente para retirar del lado interno del arco sin elaborar.
Si las dimensiones de los bloques y del arco para realizar no garantizan este excedente, los bloques no se
generan y se produce un error.
Material excedente para retirar de los cabezales del arco sin elaborar.
02/02/2016
1965
Capítulo - Datos de configuración para la hoja - Bloques
Ángulo mínimo que deben tener las caras laterales de los bloques. Si los ángulos son mayores que el valor
indicado en este campo, las caras laterales se cortan rectas sin ángulo.
02/02/2016
1966
Capítulo - Datos de configuración para la hoja - Uniones
Uniones
Material excedente para retirar de las caras laterales de la pieza para realizar el contraperfil1.
Material excedente para retirar de las caras laterales de la pieza para las uniones con fresa minizinken2.
Material excedente para retirar de las caras laterales de la pieza para las uniones planas.
Default
1 Perfil que es la contraposición del perfil interno del cerramiento, para realizar en las caras laterales de cada pieza, a
fin de obtener el encastre entre montante y larguero.
2 Fresa para uniones a 45° que realiza un modelado dentado (de muescas).
02/02/2016
1967
Capítulo - Datos de configuración para la hoja - Uniones
Permite seleccionar el tipo de uniones entre dos cabezales de los elementos del cerramiento (por ej.: dos
bloques, un arco y un montante, etc.).
Incidencia
Permite seleccionar el tipo de unión entre montante y larguero superior. Seleccionar la unión A o la unión B
(figura 749).
749. Incidencias
Permite seleccionar el tipo de unión entre montante y larguero inferior. Seleccionar la unión A o la unión B (figura
750).
750. Incidencias
02/02/2016
1968
Capítulo - Datos de configuración para la hoja - Uniones
Parámetros
Traslapado contraperfil
Parte del perfil que se superpone al contraperfil, durante la unión del montante con el larguero.
Parte A del perfil que se superpone al contraperfil, (figura 751), durante la unión del montante con el larguero
inferior.
751.
02/02/2016
1969
Capítulo - Datos de configuración para la hoja - Vidrios
Vidrios
Distancia vidrio-puerta
GLASS_CFG_OFFSET
Distancia B entre la parte inferior de la pieza y el punto de apoyo del vidrio (figura 753).
753. Distancia vidrio-puerta
Espesor vidrio
GLASS_THICKNESS
02/02/2016
1970
Capítulo - Datos de configuración para la hoja - Almohadillas
Almohadillas
Distancia de la almohadilla de la hoja
ASHLAR_CFG_OFFSET
Distancia B entre la parte inferior de la pieza y el punto de apoyo de la almohadilla (figura 755).
755. Distancia de apoyo de la almohadilla
Espesor de la almohadilla
ASHLAR_THICKNESS
Espesor de la almohadilla.
1 Panel de madera lisa o elaborada (tallada), utilizado para embellecer la hoja del cerramiento.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1971
Capítulo - Datos de configuración para la hoja - Almohadillas
Almohadilla en bruto
ASHLAR_RAW
Material excedente para retirar de los lados de la pieza sin elaborar para obtener la almohadilla.
02/02/2016
1972
Capítulo - Datos de configuración para la hoja - Cuadrícula
Cuadrícula
Sección de los elementos de las cuadrículas
MUNTIN_SECTION
Espesor de la pieza de madera para obtener dos listones para cuadrículas superpuestas.
Parte del listón para cuadrícula2 que se superpone al listón retén del vidrio3, durante la unión de los dos
elementos.
Ángulo de fresado
MUNTIN_ROUT_ANGLE
Ángulo de la elaboración, para realizar en el listón retén del vidrio, para crear el alojamiento del encastre4 con el
listón para cuadrículas.
1 Rejilla formada por listones horizontales y/o verticales para aplicar al vidrio para crear recuadros meramente
estéticos.
2 Rejilla formada por listones horizontales y/o verticales para aplicar al vidrio para crear recuadros meramente
estéticos.
3 Listón utilizado para fijar el vidrio o los paneles de madera (por ej.: almohadillas) en los cerramientos.
4 (bastidores) Objeto de herraje adecuado para recibir y bloquear los mecanismos de cierre y de apertura de las
hojas, como por ejemplo, las varillas de los herrajes tipo cremonés, los pestillos, etc.
02/02/2016
1973
Capítulo - Datos de configuración para la hoja - Cuadrícula
Corrección en el ancho A (figura 756) del listón para cuadrículas, a los fines de aumentar o disminuir el
alojamiento del encastre realizado en el listón retén del vidrio.
Cota Y de fresado
MUNTIN_ROUT_Y
Altura del alojamiento del encastre realizado en el listón retén del vidrio.
Solo interno
Los listones se pegan en la superficie del vidrio orientada hacia el interior de la habitación.
Solo externo
Los listones se pegan en la superficie del vidrio orientada hacia el exterior.
Interno y externo
Los listones se pegan en ambas superficies del vidrio.
Permite seleccionar el tipo de encastre para unir los listones para cuadrículas al listón retén del vidrio: mediante
las espigas, o bien, encastre mediante alojamientos.
02/02/2016
1974
Capítulo - Datos de configuración para la hoja - Tecnología
Tecnología
Habilita el escuadrado
SQUARING
Habilita (casilla marcada) o deshabilita el uso del grupo de corte del listón.
Habilita (casilla marcada) o deshabilita la eliminación de las partes superfluas del listón retén del vidrio4.
Longitud para reducir el encastre5 del elemento macho en el canal A (figura 757) creado en la cara interna del
montante6.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
3 Perfilado de la parte externa del cerramiento ensamblado: la hoja o el bastidor.
4 Listón utilizado para fijar el vidrio o los paneles de madera (por ej.: almohadillas) en los cerramientos.
5 (bastidores) Objeto de herraje adecuado para recibir y bloquear los mecanismos de cierre y de apertura de las
hojas, como por ejemplo, las varillas de los herrajes tipo cremonés, los pestillos, etc.
6 Elemento vertical del cerramiento.
02/02/2016
1975
Capítulo - Datos de configuración para la hoja - Tecnología
757. Canal A
Longitud para reducir el encastre del elemento macho en el canal A (figura 757) creado en la cara interna del
larguero1.
Tipo de optimización
TYPE_OF_OPTIMIZATION
Por tiempo
Permite reducir al máximo los tiempos de elaboración.
Por herramienta
Permite ordenar las elaboraciones siguiendo la secuencia de las herramientas definida en la sección
correspondiente.
Longitud máxima que puede tener una pieza del cerramiento para poder ser elaborada.
02/02/2016
1976
Capítulo - Datos de configuración para la hoja - Tecnología
Incremento del ángulo para elaboraciones con deflector ángulo fijo en segunda fase
FIXEDANGLEINCR_DEFL_2NDPHASE
Aumento del ángulo de rotación del deflector, que puede calcularse en función del dato Ángulo fijo deflector de la
elaboración. Este dato se aplica solo si en la elaboración se han habilitado los campos de datos Deflector fijo y
Mantener deflector.
Habilita (casilla marcada) o deshabilita el uso del montante divisorio adicional en el proyecto del cerramiento con
varias hojas1 con bisagras.
Habilita (casilla marcada) o deshabilita la posibilidad de generar el canal para introducir el herraje tipo cremonés.
Marcando la casilla, el canal se genera solo en el lado donde se introduce la varilla herraje tipo cremonés.
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
1977
Capítulo - Datos de configuración para la hoja - Posición Z
Posición Z
Campos de datos para indicar la posición z de la pieza durante la segunda fase de bloqueo con las prensas,
después de activar el dispositivo correspondiente de desplazamiento automático (para la descripción del
dispositivo, consultar las instrucciones de uso de la máquina).
758. Ejemplo de cota z de posicionamiento
Distancia C (figura 758) desde el plano de apoyo de las prensas para elaborar los montantes y los largueros
superiores.
Distancia C (figura 758) desde el plano de apoyo de las prensas para elaborar el larguero1 inferior.
Distancia C (figura 758) desde el plano de apoyo de las prensas para elaborar los elementos divisorios2
centrales.
2 (bastidores) Término genérico para definir los listones de madera o las piezas (montante o larguero) utilizados para
dividir las partes internas del cerramiento. Los divisorios pueden ser laterales, es decir, fijados a los largueros o a los
montantes, o bien, centrales.
02/02/2016
1978
Capítulo - Datos de configuración para la hoja - Posición Z
Distancia C (figura 758) desde el plano de apoyo de las prensas para elaborar los elementos divisorios laterales.
02/02/2016
1979
Capítulo - Datos de configuración para la hoja - Batiente deslizante
Batiente deslizante
Sección del juego entre-montantes de las puertas correderas
SASH_SLIDE_CENTRALNODE_SECTION
Ancho A de los dos montantes unidos en fase de cierre de las dos hojas1 correderas.
Parte de la hoja2 corredera que se superpone al bastidor3, durante la unión de las dos piezas.
Parte de la hoja fija que se superpone al larguero4, durante la unión de las dos piezas.
Parte de la hoja corredera que se superpone al larguero superior del bastidor, durante la unión de las dos piezas.
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
1980
Capítulo - Datos de configuración para la hoja - Batiente deslizante
Saliente de la hoja fija del bastidor; campo1 que incide solo en la visualización del proyecto.
Saliente de la hoja corredera del bastidor; campo que incide solo en la visualización del proyecto.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1981
Capítulo - Datos de configuración de las elaboraciones -
Para acceder
Temas relacionados
• Fichero Configuración de las elaboraciones
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1982
Capítulo - Datos de configuración de las elaboraciones - Tabla de configuraciones
Tabla de configuraciones
759. Representación de la tabla de configuraciones
Nombre
Lista de las elaboraciones para aplicar a los elementos del cerramiento.
Secciones
Lados del cerramiento en los cuales aplicar la elaboración (véase Lados que pueden elaborarse).
Descripción
Descripción de la elaboración.
Herramientas
Herramienta asociada a la elaboración.
Activo
Activa o desactiva la elaboración.
• La bombilla encendida (amarilla) indica que la elaboración está activa; por lo tanto, puede aplicarse.
02/02/2016
1983
Capítulo - Datos de configuración de las elaboraciones - Tabla de configuraciones
• La bombilla apagada (gris) indica que la elaboración no está activa; por lo tanto, no puede aplicarse.
Haciendo clic en este icono, la bombilla se enciende y la elaboración se habilita.
02/02/2016
1984
Capítulo - Datos de configuración de las elaboraciones - Área de lista de árbol
Todos cabezales
Nodo que incluye la lista de las elaboraciones que pueden aplicarse a las caras laterales (cabezales) de todas las
piezas del cerramiento.
Véase también
• Elaboraciones en los cabezales
Interiores
Nodo que incluye la lista de las elaboraciones que pueden aplicarse a los lados internos de las piezas del
cerramiento.
Véase también
• Elaboraciones internas
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
02/02/2016
1985
Capítulo - Datos de configuración de las elaboraciones - Área de lista de árbol
Exteriores
Nodo que incluye la lista de las elaboraciones que pueden aplicarse a los lados externos de las piezas del
cerramiento.
Véase también
• Elaboraciones externas
Separador de fase
Pausa para dividir un bloque de elaboraciones del siguiente para poder desplazar las prensas en el plano de
trabajo.
02/02/2016
1986
Capítulo - Datos de configuración de las elaboraciones - Recuadro de espigas
Recuadro de espigas
Área específica para configurar las perforaciones para introducir las espigas.
Para abrir el recuadro de las espigas, hacer clic en un icono del área de los elementos del cerramiento (figura
761).
761. Área de los elementos del cerramiento
Cada recuadro representa una pieza del cerramiento para configurar. Haciendo clic en un recuadro, se abre la
ficha específica para crear las perforaciones.
762. Descripción de la ficha
02/02/2016
1987
Capítulo - Datos de configuración de las elaboraciones - Recuadro de espigas
Inclinación
Habilita (casilla marcada1) o deshabilita la creación de las perforaciones inclinadas.
Agregar
Agrega una nueva perforación.
Eliminar
Elimina la perforación de la lista.
Variables
Posición X
POSX
Posición Y
POSY
Posición Z
POSZ
Radio
RADIUS
02/02/2016
1988
Capítulo - Datos de configuración de las elaboraciones - Recuadro de espigas
Radio de la perforación.
02/02/2016
1989
Capítulo - Datos del documento de configuración de las maquinadas -
Para acceder
Temas relacionados
• Fichero Configuraciones de preparación para elaboración
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
5 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
02/02/2016
1990
Capítulo - Datos del documento de configuración de las maquinadas - Área de datos
Área de datos
Zona en la cual se citan los datos para crear las maquinadas y los datos específicos de configuración de la
maquinada.
763. Representación del área datos1
Lista de fichas
• Preparación para elaboración
• Configuraciones
• Datos maquinada
• Datos de la pieza
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
1991
Capítulo - Datos del documento de configuración de las maquinadas - Área de datos
Listado de pulsadores
Agrega una maquinada en la lista de árbol para posicionar las piezas del bastidor2.
Agrega una maquinada en la lista de árbol para posicionar las piezas de la hoja3.
1 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
2 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
4 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
5 Para la definición, véase Lista de Árbol.
02/02/2016
1992
Capítulo - Datos del documento de configuración de las maquinadas - Área de datos
Configuraciones
Soportes
Habilita el uso de las ventosas perfilables. Hacer clic en el pulsador adyacente para visualizar la ficha de
los datos de configuración; para la descripción de los datos, véase Datos de posicionamiento de ventosas
perfilables .
Prensas
Habilita el uso de las prensas. Hacer clic en el pulsador adyacente para visualizar la ficha de los datos de
configuración; para la descripción de los datos, véase Datos de posicionamiento de prensas.
Inhabilitado
Deshabilita el posicionamiento automático.
Origen de default
Permite definir el origen del plano de trabajo para adoptar como predefinido.
Seleccionar el origen en el menú desplegable1.
Datos maquinada
Descripción
Permite ingresar una breve descripción.
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
1993
Capítulo - Datos del documento de configuración de las maquinadas - Área de datos
Origen primario
Permite definir el origen del plano de trabajo para adoptar como predefinido, en caso de que el origen configurado
genere problemas durante la optimización de las maquinadas.
Seleccionar el origen en el menú desplegable.
Elementos lineales
Declara (casilla marcada1) que las piezas depositadas en el plano de trabajo son lineales y no en forma de arco.
Para las piezas en forma de arco, deshabilitar la casilla.
Bloques
Declara (casilla marcada) que las piezas depositadas en el plano de trabajo son bloques.
Misma longitud
Declara (casilla marcada) que las piezas depositadas en el plano de trabajo tienen la misma longitud.
Tolerancia
Tolerancia máxima para establecer el límite más allá del cual las piezas ya no deben considerarse iguales.
Soportes
Habilita el uso de las ventosas perfilables. Hacer clic en el pulsador adyacente para visualizar la ficha de
los datos de configuración; para la descripción de los datos, véase Datos de posicionamiento de ventosas
perfilables .
Prensas
Habilita el uso de las prensas. Hacer clic en el pulsador adyacente para visualizar la ficha de los datos de
configuración; para la descripción de los datos, véase Datos de posicionamiento de prensas.
Inhabilitado
Deshabilita el posicionamiento automático.
02/02/2016
1994
Capítulo - Datos del documento de configuración de las maquinadas - Área de datos
Datos de la pieza
NOTA:
Los campos de datos se visualizan solo cuando se selecciona una pieza de la lista de árbol
ingresada dentro de una maquinada.
Origen de la pieza
Origen de referencia del plano de trabajo para aproximar la pieza.
Tipo de elemento
Permite identificar la pieza seleccionada en la lista de árbol. Seleccionar el tipo en el menú desplegable.
Arista
Permite seleccionar la arista de referencia de la pieza seleccionada en la lista de árbol.
Ángulo de rotación X
Ángulo para girar la pieza alrededor del eje X.
02/02/2016
1995
Capítulo - Datos del documento de configuración de las maquinadas - Área de datos
764. Rotación
A. Pieza normal
B. Pieza girada -90 grados
Ángulo de rotación Z
Ángulo para girar la pieza alrededor del eje Z.
765. Rotación
A. Pieza normal
B. Pieza girada +90 grados
Offset X
Distancia en X entre el origen de referencia, indicado en el campo1 Origen de la pieza, y la arista, indicada en el
campo Arista, para trasladar la pieza.
Offset Y
Distancia en Y entre el origen de referencia, indicado en el campo Origen de la pieza, y la arista, indicada en el
campo Arista, para trasladar la pieza.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
1996
Capítulo - Datos del documento de configuración de las maquinadas - Área de datos
Formular Offset X
NOTA:
Campo de datos visible solo si se selecciona una pieza de la lista de árbol ingresada dentro de
una pieza que la contenga.
Fórmula para aplicar a la pieza ingresada, referida al dato indicado en el campo de datos Offset X.
Formular Offset Y
NOTA:
Campo de datos visible solo si se selecciona una pieza de la lista de árbol ingresada dentro de
una pieza que la contenga.
Fórmula para aplicar a la pieza ingresada, referida al dato indicado en el campo de datos Offset Y.
02/02/2016
1997
Capítulo - Datos de configuración Parámetros globales -
Para acceder
Lista de secciones
• Tecnología Tecnología
• Preparación para elaboración
• Elaboraciones
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
1998
Capítulo - Datos de configuración Parámetros globales - Tecnología Tecnología
Tecnología Tecnología
Habilitar superficies
Habilita (casilla marcada1) o deshabilita el cálculo de las superficies en el entorno bWindows y, por lo tanto, la
visualización de las piezas modeladas, es decir, elaboradas.
Deshabilitando la casilla, las piezas se muestran en bruto, sin la plantilla de la elaboración.
Véase también:
• Instrumentos y mandos
Habilita bloques
Habilita (casilla marcada) o deshabilita la visualización en la lista de árbol2 del entorno bWindows del icono3
Véase también:
• Bloques
Habilitar lista
Habilita (casilla marcada) o deshabilita el rellenado automático de una lista de trabajo en el entorno Lista con las
piezas del cerramiento presentes en el proyecto.
Véase también:
• Presentación del entorno
Habilita anti-fracturas
Véase también:
2 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
3 Imagen gráfica que se utiliza para representar un dato, un pulsador, etc.
4 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
1999
Capítulo - Datos de configuración Parámetros globales - Tecnología Tecnología
• Instrumentos y mandos
Tipo de entrada
Para la descripción, véase el campo1 de datos Tipo de la sección Entrada.
Este tipo de entrada se aplica solo a los elementos del cerramiento de longitud inferior al dato definido en el
campo Longitud máxima del elemento que ingresa a elaboración en el cabezal.
Ángulo de entrada
Para la descripción, véase el campo de datos Ángulo de la sección Entrada.
Este valor se aplica solo a los elementos del cerramiento de longitud inferior al dato definido en el campo Longitud
máxima del elemento que ingresa a elaboración en el cabezal.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2000
Capítulo - Datos de configuración Parámetros globales - Tecnología Tecnología
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
2001
Capítulo - Datos de configuración Parámetros globales - Preparación para elaboración
02/02/2016
2002
Capítulo - Datos de configuración Parámetros globales - Elaboraciones
Elaboraciones
En esta sección se definen las configuraciones básicas utilizadas para generar las elaboraciones durante la
elaboración del proyecto del cerramiento.
Ficha Avanzadas
Para la descripción detallada, consultar las secciones2 Propiedades y Datos de las elaboraciones
adicionales de las distintas elaboraciones.
Barras disponibles
Permite catalogar las piezas de madera en bruto para elaborar presentes en el almacén.
Barra
Nombre de la pieza de madera.
Sección
Ancho de la pieza.
1 Grupo operador específico para cortar el listón retén del vidrio, que puede estar provisto incluso de un dispositivo de
fijación: grapadora o hincadora de clavos (véanse las instrucciones de uso de la máquina).
2 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
02/02/2016
2003
Capítulo - Datos de configuración Parámetros globales - Elaboraciones
766. Ancho A
Espesor
Espesor de la pieza.
767. Espesor A
Tolerancia
Margen máximo permitido para poder elaborar una pieza de dimensiones levemente superiores a las indicadas en
los campos anteriores.
Si la diferencia de las dimensiones entre las piezas en bruto para elaborar y los datos inherentes al espesor y al
ancho catalogados es igual o inferior al valor indicado en este campo, el sistema utiliza igualmente estas piezas.
02/02/2016
2004
Catálogo herrajes
02/02/2016
2005
Capítulo - Varilla herraje tipo cremonés -
Descripción
Permite catalogar las varillas herraje tipo cremonés1.
1 Llamada también “Cremonesa” como el tirador. Órgano de cierre y apertura de las hojas de los bastidores a través
de un tirador, constituido por pestillos y varillas verticales que se deslizan una dentro de la otra.
02/02/2016
2006
Capítulo - Varilla herraje tipo cremonés - Área de avance
Área de avance
Muestra el gráfico de la pieza, del artículo1 aplicado y los campos de configuración.
Configuración bastidores
Permite seleccionar el documento2 de configuración para el bastidor3 creado en el entorno correspondiente
(véase Fichero Configuración bastidores).
Configuración hojas
Permite seleccionar el documento de configuración para las hojas4 creado en el entorno correspondiente (véase
Fichero Configuración hojas).
Calcular
Ejecuta el cálculo de las elaboraciones y muestra los diseños de las piezas con los perfiles ya elaborados.
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2007
Capítulo - Varilla herraje tipo cremonés - Datos artículo
Datos artículo
Descripción
Description
Modelo
Model
Fabricante
Producer
Distancia Y
HW_Y
Distancia A (figura 768) entre la cara superior del montante1 de la hoja2 y el centro del canal para el ingreso del
herraje tipo cremonés.
768. Representación distancia
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2008
Capítulo - Varilla herraje tipo cremonés - Datos artículo
Distancia Z
HW_Z
Distancia A (figura 769) entre los dos márgenes de la parte del montante que cierra.
769. Representación de la cubierta del tope1
A. Representación distancia
B. Ancho rebaje cerradura
C. Altura del rebaje de la cerradura
1 (1) Punto u objeto de referencia para posicionar la pieza en el plano de trabajo. (2) Conformación en desnivel
obtenida en un elemento del bastidor o de la hoja para establecer un plano de contacto (por ej.: entre un elemento y
otro o entre dos hojas contiguas).
02/02/2016
2009
Capítulo - Varilla herraje tipo cremonés - Datos artículo
Ausente
Alojamiento ausente.
Fresado interpolado
Fresado para realizar la plantilla del alojamiento.
Ojete lineal
Fresado lineal para realizar un ojete simple.
Profundidad de la elaboración.
Ausente
02/02/2016
2010
Capítulo - Varilla herraje tipo cremonés - Datos artículo
Alojamiento ausente.
Fresado interpolado
Fresado para realizar la plantilla del alojamiento.
Ojete lineal
Fresado lineal para realizar un ojete simple.
Profundidad de la elaboración.
Manilla centrada
HW_MAN_CENTR
Indica (casilla marcada1) que la manilla está en el centro del montante; solo para las varillas herraje tipo
cremonés que tienen la altura de la manilla variable.
02/02/2016
2011
Capítulo - Varilla herraje tipo cremonés - ÁreaElaboraciones
ÁreaElaboraciones
Muestra la lista de las elaboraciones útiles para aplicar el artículo. Haciendo clic1 en una elaboración se abre el
área datos2 con la lista de los campos específicos para dicha elaboración. Para modificar los datos, consultar
Las elaboraciones.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
2012
Capítulo - Varilla herraje tipo cremonés - FichaRango de dimensiones de puertas y ventanas y pestillos
Máx.
Altura máxima del compartimiento para la aplicación del pestillo (GR).
Posición manilla
Distancia desde el lado inferior del cerramiento y el centro de la manilla.
Descripción
Permite ingresar una breve descripción.
Posición pestillos
Tipo tope
Permite seleccionar el tipo de tope entre los presentes en el menú desplegable3.
• Tope para pestillo
• Tope para dispositivo para evitar falsas maniobras4
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
2 (1) Cilindro deslizante presente en los mecanismos de cierre de las hojas (ejemplo: en el herraje tipo cremonés). (2)
Tipo de cierre giratorio utilizado en lugar de la llave para cerrar las puertas o las ventanas.
3 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
4 (bastidores) Mecanismo utilizado en las hojas de ventana oscilobatiente para impedir maniobras incorrectas que
podrían llevar la puerta fuera del alojamiento.
02/02/2016
2013
Capítulo - Varilla herraje tipo cremonés - FichaRango de dimensiones de puertas y ventanas y pestillos
Referencia
Referencia desde la cual partir para el posicionamiento del pestillo. La referencia desde la cual partir puede ser el
lado inferior del cerramiento o la manilla.
Posición
Cota de posicionamiento del centro del pestillo de la varilla herraje tipo cremonés en posición de apertura.
Este dato está vinculado al dato definido en el campo1 de datos Referencia.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2014
Capítulo - Varilla hoja receptora -
Descripción
Permite catalogar las varillas herraje tipo cremonés1 que se aplican a las hojas2 receptoras.
1 Llamada también “Cremonesa” como el tirador. Órgano de cierre y apertura de las hojas de los bastidores a través
de un tirador, constituido por pestillos y varillas verticales que se deslizan una dentro de la otra.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2015
Capítulo - Varilla hoja receptora - Área de avance
Área de avance
Muestra el gráfico de la pieza, del artículo1 aplicado y los campos de configuración.
Configuración bastidores
Permite seleccionar el documento2 de configuración para el bastidor3 creado en el entorno correspondiente
(véase Fichero Configuración bastidores).
Configuración hojas
Permite seleccionar el documento de configuración para las hojas creado en el entorno correspondiente (véase
Fichero Configuración hojas).
Calcular
Ejecuta el cálculo de las elaboraciones y muestra los diseños de las piezas con los perfiles ya elaborados.
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
2016
Capítulo - Varilla hoja receptora - Datos artículo
Datos artículo
Descripción
Description
Modelo
Model
Fabricante
Producer
Habilita (casilla marcada1) o deshabilita la elaboración para generar el canal para introducir el cerramiento.
02/02/2016
2017
Capítulo - Varilla hoja receptora - Área Elaboraciones
Área Elaboraciones
Muestra la lista de las elaboraciones útiles para aplicar el artículo. Haciendo clic1 en una elaboración se abre el
área datos2 con la lista de los campos específicos para dicha elaboración. Para modificar los datos, consultar
Las elaboraciones.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
2018
Capítulo - Cerrojo -
Cerrojo
Descripción
Permite catalogar los pestillos.
02/02/2016
2019
Capítulo - Cerrojo - Área de avance
Área de avance
Muestra el gráfico de la pieza, del artículo1 aplicado y los campos de configuración.
Configuración bastidores
Permite seleccionar el documento2 de configuración para el bastidor3 creado en el entorno correspondiente
(véase Fichero Configuración bastidores).
Configuración hojas
Permite seleccionar el documento de configuración para las hojas4 creado en el entorno correspondiente (véase
Fichero Configuración hojas).
Calcular
Ejecuta el cálculo de las elaboraciones y muestra los diseños de las piezas con los perfiles ya elaborados.
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2020
Capítulo - Cerrojo - Datos artículo
Datos artículo
Descripción
Description
Modelo
Model
Fabricante
Producer
Aplicación inferior
IsLower
Indica (casilla marcada1) que el artículo se aplica en la parte alta del montante2.
Aplicación superior
IsUpper
Indica (casilla marcada) que el artículo se aplica en la parte baja del montante.
Modalidad de aplicación
HW_APPMODE
02/02/2016
2021
Capítulo - Cerrojo - Datos artículo
Fresado vertical
Crea fresados verticales1 interpolados para realizar el alojamiento.
Fresado horizontal
Crea fresados horizontales2 interpolados para realizar el alojamiento.
Perforación horizontal
Crea perforaciones horizontales3.
Rebaje Z de la elaboración
HW_Z
Traslación en Z desde la cara principal de la pieza, para establecer el plano desde el cual iniciar la elaboración.
Profundidad de la elaboración
HW_DP
Profundidad de la elaboración.
02/02/2016
2022
Capítulo - Cerrojo - Datos artículo
Distancia desde la parte alta o baja del montante, en función del tipo de aplicación1 seleccionado, para definir el
punto de aplicación del fresado o de la perforación.
Desplazamiento Y
HW_OFFSET_Y
Distancia desde el margen interno del montante del bastidor al centro del alojamiento.
Cota Z añadida
HW_OFFSET_Z
Traslación en Z desde la cara principal de la pieza, para establecer el plano desde el cual iniciar la elaboración.
771. Cota Z añadida
Longitud de la elaboración
HW_L
Ancho de la elaboración
HW_W
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
2023
Capítulo - Cerrojo - Datos artículo
Cota orificio 1
HW_X_DRILL1
Distancia desde el centro de la primera perforación al punto inicial de la elaboración definido en el campo1 de
datos Distancia entre los extremos de la pieza.
Un valor negativo desplaza la perforación hacia el extremo superior o inferior de la pieza, en función del tipo de
aplicación seleccionada: alta o (Aplicación superior) baja (Aplicación inferior).
Cota orificio 2
HW_X_DRILL2
Distancia desde el centro de la primera perforación para aplicar la segunda perforación, solo si se ha habilitado.
Habilitar orificio 2
HW_EN_DR2
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2024
Capítulo - Cerrojo - ÁreaElaboraciones
ÁreaElaboraciones
Muestra la lista de las elaboraciones útiles para aplicar el artículo. Haciendo clic1 en una elaboración se abre el
área datos2 con la lista de los campos específicos para dicha elaboración. Para modificar los datos, consultar
Las elaboraciones.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
2025
Capítulo - Bisagra angular -
Bisagra angular
Descripción
Permite catalogar el tipo de bisagras para fijar a los ángulos del cerramiento.
02/02/2016
2026
Capítulo - Bisagra angular - Área de avance
Área de avance
Muestra el gráfico de la pieza, del artículo1 aplicado y los campos de configuración.
Configuración bastidores
Permite seleccionar el documento2 de configuración para el bastidor3 creado en el entorno correspondiente
(véase Fichero Configuración bastidores).
Configuración hojas
Permite seleccionar el documento de configuración para las hojas4 creado en el entorno correspondiente (véase
Fichero Configuración hojas).
Calcular
Ejecuta el cálculo de las elaboraciones y muestra los diseños de las piezas con los perfiles ya elaborados.
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2027
Capítulo - Bisagra angular - Datos artículo
Datos artículo
Descripción
Description
Modelo
Model
Fabricante
Producer
Cota de referencia calculada desde el lado inferior del bastidor cuando se utiliza una solera1.
Permite seleccionar el tipo de elaboración para realizar los alojamientos del artículo.
Fresado interpolado
Crea fresados; en este caso, rellenar los datos descritos en el apartadoLista de datos para crear los
fresados en el bastidor.
Orificio simple
Crea perforaciones; en este caso, rellenar los datos descritos en el apartadoLista de datos para crear las
perforaciones en el bastidor.
1 Placa de mármol o franja de otro material que delimita la parte inferior del cerramiento.
02/02/2016
2028
Capítulo - Bisagra angular - Datos artículo
Distancia A desde el margen de la pieza al centro del primer alojamiento (figura 772).
Distancia C desde el margen de la pieza al centro del primer alojamiento (figura 772).
772. Representaciones de las perforaciones
Cota Z de traslación del plano en el cual realizar los alojamientos con respecto al plano principal de la pieza.
02/02/2016
2029
Capítulo - Bisagra angular - Datos artículo
Distancia X fresado
HW_DIST_X_RECT
Distancia A (figura 773) desde el margen inferior de la pieza a la geometría del alojamiento.
Distancia B (figura 773) desde el margen lateral de la pieza a la geometría del alojamiento.
Longitud
HW_L
Ancho
HW_F
02/02/2016
2030
Capítulo - Bisagra angular - Datos artículo
Profundidad de fresado
HW_DP_RECT
Profundidad de la elaboración.
Distancia A desde el margen inferior de la pieza al centro del primer alojamiento (figura 774).
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2031
Capítulo - Bisagra angular - Datos artículo
Distancia B desde el margen interno de la pieza al centro del primer alojamiento (figura 774).
02/02/2016
2032
Capítulo - Bisagra angular - Datos artículo
Distancia A desde el margen lateral de la pieza al centro del primer alojamiento (figura 775).
02/02/2016
2033
Capítulo - Bisagra angular - Datos artículo
Habilita (casilla marcada1) o deshabilita la elaboración del canal para introducir el herraje, que debe realizarse en
el montante de la hoja.
Habilita (casilla marcada) o deshabilita la elaboración del canal para introducir el herraje, que debe realizarse en el
larguero de la hoja.
02/02/2016
2034
Capítulo - Bisagra angular - ÁreaElaboraciones
ÁreaElaboraciones
Muestra la lista de las elaboraciones útiles para aplicar el artículo. Haciendo clic1 en una elaboración se abre el
área datos2 con la lista de los campos específicos para dicha elaboración. Para modificar los datos, consultar
Las elaboraciones.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
2035
Capítulo - Bisagra con tornillo -
Descripción
Permite catalogar el tipo de bisagras de tornillo, como por ejemplo, las bisagras tipo "Anuba".
02/02/2016
2036
Capítulo - Bisagra con tornillo - Área de avance
Área de avance
Muestra el gráfico de la pieza, del artículo1 aplicado y los campos de configuración.
Configuración bastidores
Permite seleccionar el documento2 de configuración para el bastidor3 creado en el entorno correspondiente
(véase Fichero Configuración bastidores).
Configuración hojas
Permite seleccionar el documento de configuración para las hojas4 creado en el entorno correspondiente (véase
Fichero Configuración hojas).
Calcular
Ejecuta el cálculo de las elaboraciones y muestra los diseños de las piezas con los perfiles ya elaborados.
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2037
Capítulo - Bisagra con tornillo - Datos artículo
Datos artículo
Descripción
Description
Modelo
Model
Fabricante
Producer
Habilita (casilla marcada1) o deshabilita la visualización del gráfico para generar la bisagra anuba con doble
tornillo.
En este caso, indicar los entreejes en los campos de datos Distancia Y orificios del bastidor y Distancia entre los
orificios del bastidor.
Distancia A (figura 776) entre el margen interno del montante2 del bastidor y el centro de la perforación.
02/02/2016
2038
Capítulo - Bisagra con tornillo - Datos artículo
Distancia B (figura 776) entre el margen izquierdo del montante del bastidor y el centro de la perforación.
Entreeje C (figura 776) entre el centro de los dos tornillos de la bisagra que van en el bastidor; solo para bisagra
anuba con doble tornillo.
776. Representación de las distancias de las perforaciones en el bastidor
02/02/2016
2039
Capítulo - Bisagra con tornillo - Datos artículo
Distancia A (figura 777) entre el margen del montante de la hoja1 y el centro de la perforación.
Distancia B (figura 777) entre el margen izquierdo del montante de la hoja y el centro de la perforación.
Entreeje C (figura 777) entre el centro de los dos tornillos de la bisagra que van en el bastidor; solo para bisagra
anuba con doble tornillo.
777. Representación de las distancias de las perforaciones en la hoja
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2040
Capítulo - Bisagra con tornillo - Datos artículo
02/02/2016
2041
Capítulo - Bisagra con tornillo - ÁreaElaboraciones
ÁreaElaboraciones
Muestra la lista de las elaboraciones útiles para aplicar el artículo. Haciendo clic1 en una elaboración se abre el
área datos2 con la lista de los campos específicos para dicha elaboración. Para modificar los datos, consultar
Las elaboraciones.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
2042
Capítulo - Tijera hoja abatible -
Descripción
Permite catalogar los tipos de tijera1 para hojas2 con apertura abatible3.
1 Mecanismo en forma de tijera que, junto con otro elemento, permite abrir y sostener la hoja abatible.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
3 Tipo de apertura de las hojas hacia el interior con rotación alrededor del eje horizontal.
02/02/2016
2043
Capítulo - Tijera hoja abatible - Área de avance
Área de avance
Muestra el gráfico de la pieza, del artículo1 aplicado y los campos de configuración.
Configuración bastidores
Permite seleccionar el documento2 de configuración para el bastidor3 creado en el entorno correspondiente
(véase Fichero Configuración bastidores).
Configuración hojas
Permite seleccionar el documento de configuración para las hojas creado en el entorno correspondiente (véase
Fichero Configuración hojas).
Calcular
Ejecuta el cálculo de las elaboraciones y muestra los diseños de las piezas con los perfiles ya elaborados.
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
2044
Capítulo - Tijera hoja abatible - Datos artículo
Datos artículo
Descripción
Description
Modelo
Model
Fabricante
Producer
Ausente
Alojamiento ausente.
Fresado interpolado
Crea un fresado interpolado para realizar la plantilla.
Ojete lineal
Crea un fresado lineal para el ojete.
Longitud de fresado
HW_L
02/02/2016
2045
Capítulo - Tijera hoja abatible - Datos artículo
Cota de aplicación Z
HW_Z
Traslación en Z desde la cara principal de la pieza, para establecer el plano desde el cual iniciar la elaboración.
Profundidad
HW_DP
Profundidad de la elaboración.
Distancia de fresado
HW_DIST
Habilita (casilla marcada1) o deshabilita la elaboración del canal para introducir el herraje, que debe realizarse en
el larguero2 de la hoja3.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2046
Capítulo - Tijera hoja abatible - ÁreaElaboraciones
ÁreaElaboraciones
Muestra la lista de las elaboraciones útiles para aplicar el artículo. Haciendo clic1 en una elaboración se abre el
área datos2 con la lista de los campos específicos para dicha elaboración. Para modificar los datos, consultar
Las elaboraciones.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
2047
Capítulo - Tijera hoja abatible para arcos -
Descripción
Permite catalogar los tipos de tijera1 para hojas2 de arco con apertura abatible3.
1 Mecanismo en forma de tijera que, junto con otro elemento, permite abrir y sostener la hoja abatible.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
3 Tipo de apertura de las hojas hacia el interior con rotación alrededor del eje horizontal.
02/02/2016
2048
Capítulo - Tijera hoja abatible para arcos - Área de avance
Área de avance
Muestra el gráfico de la pieza, del artículo1 aplicado y los campos de configuración.
Configuración bastidores
Permite seleccionar el documento2 de configuración para el bastidor3 creado en el entorno correspondiente
(véase Fichero Configuración bastidores).
Configuración hojas
Permite seleccionar el documento de configuración para las hojas creado en el entorno correspondiente (véase
Fichero Configuración hojas).
Calcular
Ejecuta el cálculo de las elaboraciones y muestra los diseños de las piezas con los perfiles ya elaborados.
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
2049
Capítulo - Tijera hoja abatible para arcos - Datos artículo
Datos artículo
Descripción
Description
Modelo
Model
Fabricante
Producer
Ausente
Alojamiento ausente.
Fresado interpolado
Crea un fresado interpolado para realizar la plantilla.
Ojete lineal
Crea un fresado lineal para el ojete.
Longitud de fresado
HW_L
02/02/2016
2050
Capítulo - Tijera hoja abatible para arcos - Datos artículo
Cota de aplicación Z
HW_Z
Traslación en Z desde la cara principal de la pieza, para establecer el plano desde el cual iniciar la elaboración.
Profundidad
HW_DP
Profundidad de la elaboración.
Distancia de fresado
HW_DIST
02/02/2016
2051
Capítulo - Tijera hoja abatible para arcos - ÁreaElaboraciones
ÁreaElaboraciones
Muestra la lista de las elaboraciones útiles para aplicar el artículo. Haciendo clic1 en una elaboración se abre el
área datos2 con la lista de los campos específicos para dicha elaboración. Para modificar los datos, consultar
Las elaboraciones.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
2052
Capítulo - Topes -
Topes
Descripción
En función del tipo de pulsador1 seleccionado, permite catalogar los siguientes tipos de topes2:
1 Campo mandos sensible a un clic del ratón que permite activar una operación.
2 (1) Punto u objeto de referencia para posicionar la pieza en el plano de trabajo. (2) Conformación en desnivel
obtenida en un elemento del bastidor o de la hoja para establecer un plano de contacto (por ej.: entre un elemento y
otro o entre dos hojas contiguas).
3 (1) Cilindro deslizante presente en los mecanismos de cierre de las hojas (ejemplo: en el herraje tipo cremonés). (2)
Tipo de cierre giratorio utilizado en lugar de la llave para cerrar las puertas o las ventanas.
02/02/2016
2053
Capítulo - Topes -
1 (bastidores) Mecanismo utilizado en las hojas de ventana oscilobatiente para impedir maniobras incorrectas que
podrían llevar la puerta fuera del alojamiento.
02/02/2016
2054
Capítulo - Topes - Área de avance
Área de avance
Muestra el gráfico de la pieza, del artículo1 aplicado y los campos de configuración.
Configuración bastidores
Permite seleccionar el documento2 de configuración para el bastidor3 creado en el entorno correspondiente
(véase Fichero Configuración bastidores).
Configuración hojas
Permite seleccionar el documento de configuración para las hojas4 creado en el entorno correspondiente (véase
Fichero Configuración hojas).
Calcular
Ejecuta el cálculo de las elaboraciones y muestra los diseños de las piezas con los perfiles ya elaborados.
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2055
Capítulo - Topes - Datos artículo
Datos artículo
NOTA:
Descripción
Description
Modelo
Model
Fabricante
Producer
Modalidad de aplicación
HW_APPMODE
Fresado vertical
1 (1) Punto u objeto de referencia para posicionar la pieza en el plano de trabajo. (2) Conformación en desnivel
obtenida en un elemento del bastidor o de la hoja para establecer un plano de contacto (por ej.: entre un elemento y
otro o entre dos hojas contiguas).
02/02/2016
2056
Capítulo - Topes - Datos artículo
Fresado horizontal
Crea fresados horizontales2 interpolados para realizar el alojamiento.
Perforación horizontal
Crea perforaciones horizontales3.
Rebaje Z de la elaboración
HW_Z
Traslación en Z desde la cara principal de la pieza, para establecer el plano desde el cual iniciar la elaboración.
Profundidad de la elaboración
HW_DP
Profundidad de la elaboración.
Traslación en X del tope con respecto al eje a lo largo del cual se desliza el pestillo del herraje tipo cremonés o el
puntal del cerrojo, para desplazar levemente el tope para poder mejorar la apertura y el cierre de la hoja6.
02/02/2016
2057
Capítulo - Topes - Datos artículo
Traslación en Y del tope con respecto al eje a lo largo del cual se desliza el pestillo del herraje tipo cremonés o el
puntal del cerrojo, para desplazar levemente el tope para poder mejorar la apertura y el cierre de la hoja.
Traslación en Z del tope con respecto al eje a lo largo del cual se desliza el pestillo del herraje tipo cremonés o el
puntal del cerrojo, para desplazar levemente el tope para poder mejorar la apertura y el cierre de la hoja.
Longitud de la elaboración
HW_L
Ancho de la elaboración
HW_W
Cota orificio 1
HW_X_DRILL1
02/02/2016
2058
Capítulo - Topes - Datos artículo
Distancia desde el centro de la primera perforación al punto inicial de la aplicación1 definida en el campo2 de
datos Desplazamiento X con respecto al pestillo.
Un valor negativo desplaza la perforación hacia el extremo de la pieza.
Cota orificio 2
HW_X_DRILL2
Distancia desde el punto inicial de aplicación definido en el campo de datos Desplazamiento X con respecto al
pestillo para aplicar la segunda perforación, solo si está habilitado.
Habilitar orificio 2
HW_EN_DR2
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2059
Capítulo - Topes - ÁreaElaboraciones
ÁreaElaboraciones
Muestra la lista de las elaboraciones útiles para aplicar el artículo. Haciendo clic1 en una elaboración se abre el
área datos2 con la lista de los campos específicos para dicha elaboración. Para modificar los datos, consultar
Las elaboraciones.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
2060
Capítulo - Manilla -
Manilla
Descripción
Permite catalogar las manillas estándar.
02/02/2016
2061
Capítulo - Manilla - Área de avance
Área de avance
Muestra el gráfico de la pieza, del artículo1 aplicado y los campos de configuración.
Configuración bastidores
Permite seleccionar el documento2 de configuración para el bastidor3 creado en el entorno correspondiente
(véase Fichero Configuración bastidores).
Configuración hojas
Permite seleccionar el documento de configuración para las hojas4 creado en el entorno correspondiente (véase
Fichero Configuración hojas).
Calcular
Ejecuta el cálculo de las elaboraciones y muestra los diseños de las piezas con los perfiles ya elaborados.
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2062
Capítulo - Manilla - Datos artículo
Datos artículo
Descripción
Description
Modelo
Model
Fabricante
Producer
Habilita (casilla marcada1) o deshabilita el uso de los datos ingresados en la varilla herraje tipo cremonés para
establecer la altura de la manilla. En este caso, la distancia A (figura 778) siempre se obtiene del herraje tipo
cremonés.
Cota X de aplicación
HW_X
Distancia A (figura 778) desde el margen inferior del herraje tipo cremonés al centro del alojamiento para el perno
central de la manilla.
778. Cotas de aplicación2 de la manilla
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
2063
Capítulo - Manilla - Datos artículo
Cota Y de aplicación
HW_Y
Distancia B (figura 778) para establecer la posición del alojamiento de la manilla para sumar al dato ingresado en
el campo1 de datos Cubierta tope.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2064
Capítulo - Manilla - Datos artículo
Fresado interpolado
Crea un fresado interpolado para realizar la plantilla.
Perforación
Crea perforaciones.
Habilita (casilla marcada) o deshabilita la visualización del gráfico para crear los tres alojamientos de la manilla
tipo Piocha.
Diámetro del alojamiento para introducir el perno central de la manilla (figura 779).
Diámetro de los dos alojamientos para introducir los dos pernos de la manilla tipo Piocha (figura 779).
02/02/2016
2065
Capítulo - Manilla - Datos artículo
Profundidad de los dos alojamientos para introducir los dos pernos de la manilla tipo Piocha.
Entreeje entre el alojamiento del perno central y uno de los dos alojamientos para los pernos de la manilla tipo
Piocha (figura 779).
Permite seleccionar cómo realizar el alojamiento de la cerradura: mediante un vaciado o una perforación seguida
por un ojete.
Ausente
Alojamiento ausente.
Fresado interpolado
Crea un fresado interpolado para realizar la plantilla.
Orificio y ranura
Crea un fresado para el ojete y una perforación.
Solo ranura
Crea un fresado lineal para el ojete.
02/02/2016
2066
Capítulo - Manilla - Datos artículo
Entreeje D (figura 780). entre el alojamiento para el perno central de la manilla y el alojamiento circular de la
cerradura.
Habilita (casilla marcada) o deshabilita el fresado pasante. En este caso, el fresado pasante se suma al valor
indicado en el campo de datos Profundidad del rebaje de la cerradura.
02/02/2016
2067
Capítulo - Manilla - ÁreaElaboraciones
ÁreaElaboraciones
Muestra la lista de las elaboraciones útiles para aplicar el artículo. Haciendo clic1 en una elaboración se abre el
área datos2 con la lista de los campos específicos para dicha elaboración. Para modificar los datos, consultar
Las elaboraciones.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
2068
Capítulo - Movimiento angular -
Movimiento angular
Descripción
Permite catalogar las varillas angulares1.
02/02/2016
2069
Capítulo - Movimiento angular - Área de avance
Área de avance
Muestra el gráfico de la pieza, del artículo1 aplicado y los campos de configuración.
Configuración bastidores
Permite seleccionar el documento2 de configuración para el bastidor3 creado en el entorno correspondiente
(véase Fichero Configuración bastidores).
Configuración hojas
Permite seleccionar el documento de configuración para las hojas4 creado en el entorno correspondiente (véase
Fichero Configuración hojas).
Calcular
Ejecuta el cálculo de las elaboraciones y muestra los diseños de las piezas con los perfiles ya elaborados.
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2070
Capítulo - Movimiento angular - Datos artículo
Datos artículo
Descripción
Description
Modelo
Model
Fabricante
Producer
Habilita (casilla marcada1) o deshabilita la elaboración del canal para introducir el herraje, que debe realizarse en
el montante2 de la hoja3.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2071
Capítulo - Movimiento angular - Datos artículo
Habilita (casilla marcada) o deshabilita la elaboración del canal para introducir el herraje, que debe realizarse en el
larguero1 de la hoja.
02/02/2016
2072
Capítulo - Movimiento angular - ÁreaElaboraciones
ÁreaElaboraciones
Muestra la lista de las elaboraciones útiles para aplicar el artículo. Haciendo clic1 en una elaboración se abre el
área datos2 con la lista de los campos específicos para dicha elaboración. Para modificar los datos, consultar
Las elaboraciones.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
2073
Capítulo - Movimiento angular - FichaRango de dimensiones de puertas y ventanas y pestillos verticales
Máx.
Altura máxima del compartimiento para la aplicación del pestillo (GR).
Descripción
Permite ingresar una breve descripción.
Posición pestillos
Tipo tope
Permite seleccionar el tipo de tope3 entre los presentes en el menú desplegable4.
• Tope para pestillo
• Tope para pestillo de seta
Posición
Cota de posicionamiento del centro del pestillo de la varilla herraje tipo cremonés en posición de apertura.
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
2 (1) Cilindro deslizante presente en los mecanismos de cierre de las hojas (ejemplo: en el herraje tipo cremonés). (2)
Tipo de cierre giratorio utilizado en lugar de la llave para cerrar las puertas o las ventanas.
3 (1) Punto u objeto de referencia para posicionar la pieza en el plano de trabajo. (2) Conformación en desnivel
obtenida en un elemento del bastidor o de la hoja para establecer un plano de contacto (por ej.: entre un elemento y
otro o entre dos hojas contiguas).
4 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
2074
Capítulo - Movimiento angular - FichaRango de dimensiones de puertas y ventanas y pestillos horizontales
Máx.
Altura máxima del compartimiento para la aplicación del pestillo (GR).
Descripción
Permite ingresar una breve descripción.
Posición pestillos
Tipo tope
Permite seleccionar el tipo de tope entre los presentes en el menú desplegable.
• Tope para pestillo
• Tope para pestillo de seta
Posición
Cota de posicionamiento del centro del pestillo de la varilla herraje tipo cremonés en posición de apertura.
02/02/2016
2075
Capítulo - Puntal -
Puntal
Descripción
Permite catalogar los diferentes tipos de "puntales" de seguridad.
02/02/2016
2076
Capítulo - Puntal - Área de avance
Área de avance
Muestra el gráfico de la pieza, del artículo1 aplicado y los campos de configuración.
Configuración bastidores
Permite seleccionar el documento2 de configuración para el bastidor3 creado en el entorno correspondiente
(véase Fichero Configuración bastidores).
Configuración hojas
Permite seleccionar el documento de configuración para las hojas4 creado en el entorno correspondiente (véase
Fichero Configuración hojas).
Calcular
Ejecuta el cálculo de las elaboraciones y muestra los diseños de las piezas con los perfiles ya elaborados.
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2077
Capítulo - Puntal - Datos artículo
Datos artículo
Descripción
Description
Modelo
Model
Fabricante
Producer
Distancia Y bastidor
HW_Y_FRAME
Distancia entre el margen del montante del bastidor y el centro de las dos perforaciones.
Profundidad de la elaboración.
02/02/2016
2078
Capítulo - Puntal - Datos artículo
Traslación en Z desde la cara principal del montante del bastidor, para establecer el plano desde el cual iniciar la
elaboración.
Distancia entre el margen inferior del montante de la hoja y el centro de las dos perforaciones.
Distancia Y de la puerta
HW_Y_SASH
Distancia entre el margen del montante de la hoja y el centro de las dos perforaciones.
Profundidad de la elaboración.
Traslación en Z desde la cara principal del montante de la hoja, para establecer el plano desde el cual iniciar la
elaboración.
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2079
Capítulo - Puntal - Área Elaboraciones
Área Elaboraciones
Muestra la lista de las elaboraciones útiles para aplicar el artículo. Haciendo clic1 en una elaboración se abre el
área datos2 con la lista de los campos específicos para dicha elaboración. Para modificar los datos, consultar
Las elaboraciones.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
2080
Capítulo - Descarga de agua -
Descarga de agua
Descripción
Permite catalogar los artículos1 de la categoría que incluye la elaboración para descargar el agua aplicada al
larguero2 inferior del bastidor3.
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 Término dialectal: Travesaño. Elemento horizontal del cerramiento.
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
2081
Capítulo - Descarga de agua - Área de avance
Área de avance
Muestra el gráfico de la pieza, del artículo1 aplicado y los campos de configuración.
Configuración bastidores
Permite seleccionar el documento2 de configuración para el bastidor creado en el entorno correspondiente (véase
Fichero Configuración bastidores).
Configuración hojas
Permite seleccionar el documento de configuración para las hojas3 creado en el entorno correspondiente (véase
Fichero Configuración hojas).
Calcular
Ejecuta el cálculo de las elaboraciones y muestra los diseños de las piezas con los perfiles ya elaborados.
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2082
Capítulo - Descarga de agua - Datos artículo
Datos artículo
Descripción
Description
Modelo
Model
Fabricante
Producer
Longitud
HW_L
Cota de aplicación Z
HW_Z
Traslación en Z desde la cara principal de la pieza, para establecer el plano desde el cual iniciar la elaboración.
02/02/2016
2083
Capítulo - Descarga de agua - Área Elaboraciones
Área Elaboraciones
Muestra la lista de las elaboraciones útiles para aplicar el artículo. Haciendo clic1 en una elaboración se abre el
área datos2 con la lista de los campos específicos para dicha elaboración. Para modificar los datos, consultar
Las elaboraciones.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
2084
Capítulo - Descarga de agua - Ficha Rango de aplicación
Máx.
Altura máxima del compartimiento para aplicar las reglas definidas en los campos de datos que se encuentran a
continuación.
Descripción
Permite ingresar una breve descripción.
02/02/2016
2085
Capítulo - Descarga de agua - Ficha Rango de aplicación
Posiciones de aplicación
Referencia
Referencia desde la cual partir para el posicionamiento del objeto.
Posición
Cota de posicionamiento del centro del objeto. Este dato está vinculado al dato definido en el campo1 de datos
Referencia.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2086
Capítulo - Descarga de agua de la hoja -
02/02/2016
2087
Capítulo - Descarga de agua de la hoja - Área de avance
Área de avance
Muestra el gráfico de la pieza, del artículo1 aplicado y los campos de configuración.
Configuración bastidores
Permite seleccionar el documento2 de configuración para el bastidor3 creado en el entorno correspondiente
(véase Fichero Configuración bastidores).
Configuración hojas
Permite seleccionar el documento de configuración para las hojas4 creado en el entorno correspondiente (véase
Fichero Configuración hojas).
Calcular
Ejecuta el cálculo de las elaboraciones y muestra los diseños de las piezas con los perfiles ya elaborados.
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2088
Capítulo - Descarga de agua de la hoja - Datos artículo
Datos artículo
Descripción
Description
Modelo
Model
Fabricante
Producer
Longitud
HW_L
Cota de aplicación Z
HW_Z
Traslación en Z desde la cara principal de la pieza, para establecer el plano desde el cual iniciar la elaboración.
02/02/2016
2089
Capítulo - Descarga de agua de la hoja - Área Elaboraciones
Área Elaboraciones
Muestra la lista de las elaboraciones útiles para aplicar el artículo. Haciendo clic1 en una elaboración se abre el
área datos2 con la lista de los campos específicos para dicha elaboración. Para modificar los datos, consultar
Las elaboraciones.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
2090
Capítulo - Descarga de agua de la hoja - FichaRango de aplicación
FichaRango de aplicación
Máx.
Altura máxima del compartimiento para aplicar las reglas definidas en los campos de datos que se encuentran a
continuación.
Descripción
Permite ingresar una breve descripción.
02/02/2016
2091
Capítulo - Descarga de agua de la hoja - FichaRango de aplicación
Posiciones de aplicación
Referencia
Referencia desde la cual partir para el posicionamiento del objeto.
Posición
Cota de posicionamiento del centro del objeto. Este dato está vinculado al dato definido en el campo1 de datos
Referencia.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2092
Capítulo - Soporte de tijera hoja abatible -
Descripción
Permite catalogar los artículos1 de la categoría que incluye el soporte para tijera2 para hojas3 con apertura
abatible4.
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 Mecanismo en forma de tijera que, junto con otro elemento, permite abrir y sostener la hoja abatible.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
4 Tipo de apertura de las hojas hacia el interior con rotación alrededor del eje horizontal.
02/02/2016
2093
Capítulo - Soporte de tijera hoja abatible - Área de avance
Área de avance
Muestra el gráfico de la pieza, del artículo1 aplicado y los campos de configuración.
Configuración bastidores
Permite seleccionar el documento2 de configuración para el bastidor3 creado en el entorno correspondiente
(véase Fichero Configuración bastidores).
Configuración hojas
Permite seleccionar el documento de configuración para las hojas creado en el entorno correspondiente (véase
Fichero Configuración hojas).
Calcular
Ejecuta el cálculo de las elaboraciones y muestra los diseños de las piezas con los perfiles ya elaborados.
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
02/02/2016
2094
Capítulo - Soporte de tijera hoja abatible - Datos artículo
Datos artículo
Descripción
Description
Modelo
Model
Fabricante
Producer
Permite seleccionar el tipo de elaboración para realizar los alojamientos del artículo.
Fresado interpolado
Crea fresados; en este caso, rellenar los datos descritos en el apartadoLista de datos para crear los
fresados en el bastidor.
Orificio simple
Crea perforaciones; en este caso, rellenar los datos descritos en el apartadoLista de datos para crear las
perforaciones en el bastidor.
Distancia A desde el margen de la pieza al centro del primer alojamiento (figura 781).
02/02/2016
2095
Capítulo - Soporte de tijera hoja abatible - Datos artículo
Distancia C desde el margen de la pieza al centro del primer alojamiento (figura 781).
781. Representaciones de las perforaciones
Cota Z de traslación del plano en el cual realizar los alojamientos con respecto al plano principal de la pieza.
02/02/2016
2096
Capítulo - Soporte de tijera hoja abatible - Datos artículo
Distancia X fresado
HW_DIST_X_RECT
Distancia A (figura 782) desde el margen inferior de la pieza a la geometría del alojamiento.
Distancia B (figura 782) desde el margen lateral de la pieza a la geometría del alojamiento.
Longitud
HW_L
Ancho
HW_F
Profundidad de fresado
HW_DP_RECT
02/02/2016
2097
Capítulo - Soporte de tijera hoja abatible - Datos artículo
Profundidad de la elaboración.
Distancia A desde el margen inferior de la pieza al centro del primer alojamiento (figura 783).
Distancia B desde el margen interno de la pieza al centro del primer alojamiento (figura 783).
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2098
Capítulo - Soporte de tijera hoja abatible - Datos artículo
Distancia A desde el margen lateral de la pieza al centro del primer alojamiento (figura 784).
02/02/2016
2099
Capítulo - Soporte de tijera hoja abatible - Datos artículo
02/02/2016
2100
Capítulo - Soporte de tijera hoja abatible - Área Elaboraciones
Área Elaboraciones
Muestra la lista de las elaboraciones útiles para aplicar el artículo. Haciendo clic1 en una elaboración se abre el
área datos2 con la lista de los campos específicos para dicha elaboración. Para modificar los datos, consultar
Las elaboraciones.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
2101
Capítulo - Terminal -
Terminal
Descripción
Permite catalogar los artículos1 de la categoría que incluye los mecanismos de cierre tipo “terminales2”.
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 Mecanismo de cierre y de apertura de la hoja para aplicar en la parte inferior o superior de la varilla de herraje tipo
cremonés.
02/02/2016
2102
Capítulo - Terminal - Área de avance
Área de avance
Muestra el gráfico de la pieza, del artículo1 aplicado y los campos de configuración.
Configuración bastidores
Permite seleccionar el documento2 de configuración para el bastidor3 creado en el entorno correspondiente
(véase Fichero Configuración bastidores).
Configuración hojas
Permite seleccionar el documento de configuración para las hojas4 creado en el entorno correspondiente (véase
Fichero Configuración hojas).
Calcular
Ejecuta el cálculo de las elaboraciones y muestra los diseños de las piezas con los perfiles ya elaborados.
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
3 Estructura del cerramiento para fijar a la pared o al contrabastidor, en la cual se aplica la hoja.
4 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2103
Capítulo - Terminal - Datos artículo
Datos artículo
Descripción
Description
Modelo
Model
Fabricante
Producer
Aplicación inferior
Habilita (casilla marcada) o deshabilita la introducción del terminal en la parte baja de la hoja.
2 Mecanismo de cierre y de apertura de la hoja para aplicar en la parte inferior o superior de la varilla de herraje tipo
cremonés.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2104
Capítulo - Terminal - ÁreaElaboraciones
ÁreaElaboraciones
Muestra la lista de las elaboraciones útiles para aplicar el artículo. Haciendo clic1 en una elaboración se abre el
área datos2 con la lista de los campos específicos para dicha elaboración. Para modificar los datos, consultar
Las elaboraciones.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
2105
bNest
Entorno específico para el diseño del
nesting.
02/02/2016
2106
Capítulo - Presentación del entorno -
Para acceder
Para acceder al entorno bNest, visualizar la barra de entornos1 y hacer clic2 en el pulsador3 .
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
2107
Capítulo - Presentación del entorno - Información acerca del entorno
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 Parte sobrante de una determinada elaboración (desecho).
3 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
4 (nesting) Tipo de material para asociar a los artículos y a las hojas del proyecto de nesting.
5 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
6 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
7 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
8 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
9 (bastidores) Objeto de herraje adecuado para recibir y bloquear los mecanismos de cierre y de apertura de las
hojas, como por ejemplo, las varillas de los herrajes tipo cremonés, los pestillos, etc.
02/02/2016
2108
Capítulo - Presentación del entorno - Vista panorámica del entorno
A. Barra de instrumentos
B. Cuerpo del ambiente
C. Área de avance
02/02/2016
2109
Capítulo - Estructura del entorno -
02/02/2016
2110
Capítulo - Estructura del entorno - Barra de instrumentos
Barra de instrumentos
Barra lateral que contiene los pulsadores para acceder a las diferentes fichas de gestión del proyecto de nesting.
Listado de pulsadores
Véase también:
• Proyectos
Muestra el área Tipos de madera para gestionar el archivo de los materiales para asociar a las
piezas del proyecto.
Véase también:
• Tipos de madera
Muestra el área Placas para gestionar el archivo de las hojas1: es decir, los paneles de madera
o las placas de vidrio/mármol para aplicar una elaboración de nesting2.
Véase también:
• Placas
Véase también:
• Artículos
Véase también:
• Ficha Configuraciones generales
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 (nesting) Colocar varias plantillas en una hoja encastrándolas perfectamente.
3 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
02/02/2016
2111
Capítulo - Estructura del entorno - Cuerpo del ambiente
Muestra la lista de las columnas de la tabla para definir las columnas que se quiere visualizar.
Permite restablecer los valores de default1 o guardar la configuración actual como dato de
default.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
4 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
02/02/2016
2112
Capítulo - Estructura del entorno - Cuerpo del ambiente
• Para ampliar las columnas, posicionar el cursor1 entre dos títulos de la columna; cuando aparece la doble
flecha presionar el botón izquierdo del ratón y arrastrar el cursor.
• Para mostrar u ocultar las columnas, hacer clic en el mando2 y activar las columnas deseadas.
La aplicación6 del filtro se resalta con un signo de exclamación amarillo en el icono7 del filtro.
1 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
4 Campo mandos sensible a un clic del ratón que permite activar una operación.
5 Pulsador (con icono triangular) que muestra un menú desplegable con una lista de instrumentos o de opciones
predefinidas.
6 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
2113
Capítulo - Instrumentos y mandos -
Instrumentos y mandos
02/02/2016
2114
Capítulo - Instrumentos y mandos - Instrumentos de gestión de los proyectos
Listado de pulsadores
Crea un nuevo proyecto de nesting, copiando los datos del proyecto seleccionado.
En el proyecto individual:
Inicia el cálculo del proyecto de nesting abierto.
De este cálculo se obtienen todos los ficheros para elaborar: programas de elaboración, listas de
trabajo, etc.
Si se ha habilitado la casilla Habilita la generación de los restos1 (véase Cálculo de los restos
), se abre la ventana de diálogo2 bNest correspondiente para controlar los restos producidos en
fase de elaboración.
2 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
2115
Capítulo - Instrumentos y mandos - Instrumentos de gestión de los proyectos
En el proyecto individual
Envía a la máquina todos los ficheros obtenidos del cálculo del proyecto de nesting abierto.
Permite declarar que el proyecto ya se ha creado, insertando el icono1 en la fila del proyecto
seleccionada.
El mando2 se habilita tras enviar el proyecto.
Solo si se ha habilitado la gestión de los restos, haciendo clic3 en este mando, antes de insertar el
icono en la fila del proyecto, el sistema abre la ventana Resolver restos (véase Ventana de
diálogo Resolver restos).
En el proyecto individual
Abre la ventana de sistema para ingresar los artículos5, recabando la información de un
fichero de texto seleccionado entre las carpetas (por ej.: de un [[[Undefined variable NO_
TRADURRE/CODICI.CSV]]] o de un [[[Undefined variable NO_
TRADURRE/CODICI.txt]]]).
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
4 Ventana que permite navegar al interior del sistema operativo Windows.
5 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
02/02/2016
2116
Capítulo - Instrumentos y mandos - Instrumentos de gestión de los proyectos
Véase también:
• Importar los artículos en el proyecto
Crea un nuevo proyecto de nesting recabando la información de un fichero creado con el programa
de aplicación [[[Undefined variable NO_TRADURRE/CODICI.OptiPlanning]]].
El mando se visualiza solo si se ha habilitado en el sub-nodo Importación desde OptiPlanning
en el área de las configuraciones.
Crea un fichero (bnw) con los resultados de la elaboración del proyecto para importar en el entorno
Datos de identificación de las listas.
Esta operación puede resultar útil para importar los resultados del proyecto de nesting en el
ordenador conectado a la máquina.
Abre la ventana de sistema para seleccionar el fichero (bnw) con los resultados del proyecto para
importar en el entorno Datos de identificación de las listas.
Véase también:
• Ingresar los artículos en el proyecto
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
4 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
02/02/2016
2117
Capítulo - Instrumentos y mandos - Instrumentos de gestión de los proyectos
Abre la ventana de sistema para ingresar un nuevo artículo recabando la información de uno de los
siguientes ficheros: [[[Undefined variable NO_TRADURRE/CODICI.BSOLID]]], [[[Undefined
variable NO_TRADURRE/CODICI.CIX1]]], [[[Undefined variable NO_
TRADURRE/CODICI.bpp]]].
1 (CAD/CAM interchange format) Tipo de extensión que identifica un fichero que contiene información geométrica y
datos tecnológicos.
02/02/2016
2118
Capítulo - Instrumentos y mandos - Instrumentos de gestión de los materiales (Tipos de madera)
Listado de pulsadores
Crea un nuevo material recabando la información de un fichero externo (por ej.: de un CSV),
seleccionado en la ventana de sistema correspondiente.
02/02/2016
2119
Capítulo - Instrumentos y mandos - Instrumentos de gestión de las hojas (Placas) y de los restos
Listado de pulsadores
Crea una nueva hoja recabando la información de un fichero externo (por ej.: de un CSV),
seleccionado en la ventana de sistema correspondiente.
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 (nesting) Pieza residual, desechada durante la elaboración, para reutilizar.
02/02/2016
2120
Capítulo - Instrumentos y mandos - Instrumentos de gestión de los artículos
Listado de pulsadores
Abre la ventana de sistema para ingresar los artículos, recabando la información de un fichero
de texto seleccionado entre las carpetas (por ej.: de un [[[Undefined variable NO_
TRADURRE/CODICI.CSV]]] o de un [[[Undefined variable NO_TRADURRE/CODICI.txt]]]).
Abre la ventana de sistema para ingresar un nuevo artículo recabando la información de uno de
los siguientes ficheros: [[[Undefined variable NO_TRADURRE/CODICI.BSOLID]]],
[[[Undefined variable NO_TRADURRE/CODICI.CIX]]], [[[Undefined variable NO_
TRADURRE/CODICI.bpp]]].
02/02/2016
2121
Capítulo - Instrumentos y mandos - Instrumentos del área configuraciones
Listado de pulsadores
Abre la ventana de sistema para seleccionar la carpeta en la cual guardar el fichero de backup1 de
toda la base de datos2 del entorno bNest.
Abre la ventana de sistema para seleccionar el fichero de backup con los datos de la base de
datos del entorno bNest guardado con anterioridad, para poder sobrescribir la base de datos
actual.
Esta operación sustituye la base de datos del entorno bNest con la base de datos presente en el
fichero de backup seleccionado.
Abre la ventana de diálogo Personalización de los parámetros para controlar la inserción de los
campos de datos personalizados que deben aparecer en las diferentes áreas del entorno bNest.
1 Fichero comprimido (generalmente un fichero en formato zip) con la copia de los datos deseados, para poderlos
restablecer cuando sea necesario.
2 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
02/02/2016
2122
Capítulo - Proyectos -
Proyectos
Descripción
Muestra el archivo para gestionar los proyectos de nesting.
786. Ejemplo de la tabla del área
Temas relacionados
• Instrumentos de gestión de los proyectos
02/02/2016
2123
Capítulo - Proyectos -
NOTA:
1 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
3 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
02/02/2016
2124
Capítulo - Proyectos - Tabla de archivo Proyectos
Columnas de la tabla
Nombre
Nombre del proyecto.
Descripción
Descripción breve.
Estado
Estado en que se encuentra el proyecto de nesting.
Procesable
Led de color gris: proyecto aún por elaborar.
En procesamiento
Led de color amarillo: proyecto en fase de elaboración.
Procesada
Led de color anaranjado: proyecto elaborado, pero aún no enviado.
Si en este estado se efectúan cambios, el led se vuelve gris, para indicar que es necesario elaborarlo
nuevamente.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
2125
Capítulo - Proyectos - Tabla de archivo Proyectos
En transmisión
Led de color celeste: proyecto en fase de envío.
Enviado
Led de color azul: proyecto enviado a la máquina.
Producido
Indica (celda marcada1) que se ha ejecutado el proyecto.
mando2 .
Última modificación
Fecha (día, mes y año) y hora de modificación del proyecto de nesting.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
2126
Capítulo - Proyectos - Tabla de archivo Proyectos
• Para mostrar u ocultar las columnas, hacer clic en el mando y activar las columnas deseadas.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
3 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
2127
Capítulo - Proyectos - Página individual de proyecto
FichaArtículos
Muestra la tabla con la lista de los artículos insertados en el proyecto.
Haciendo clic1 en un artículo2 de la tabla, en el área datos3 de la derecha se visualizan las siguientes fichas:
Parámetros de elaboración
Para la descripción, véase Lista de los campos de datos.
Datos de producción
Para la descripción, véase Tabla de archivo Proyectos.
Imagen
Imagen del perfil para elaborar presente en el programa de elaboración importado en el área de gestión de
artículos correspondiente (véase Artículos ).
Columnas de la tabla
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
3 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
2128
Capítulo - Proyectos - Página individual de proyecto
NOTA:
Los datos de la tabla se refieren a los artículos insertados; a continuación, se listan solo los
campos específicos para el proyecto; para todos los demás, véase el archivo Artículos .
Habilitación filas
Habilita (bombilla amarilla) o deshabilita la elaboración del artículo en el proyecto de nesting.
La bombilla gris indica que el artículo está deshabilitado y que, por ende, no es elaborado.
Descripción
Descripción breve.
Notas
Comentario detallado o nota.
Nombre
Nombre del artículo ingresado en el proyecto, creado en el área de gestión de artículos correspondiente (véase
Artículos ).
Cantidad
Número de artículos para utilizar en el proyecto de nesting; es decir, para posicionar en la hoja1 a fin de ser
elaborados.
Imagen artículo
Imagen del perfil para elaborar presente en el programa de elaboración importado en el área de gestión de
artículos correspondiente (véase Artículos ).
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2129
Capítulo - Proyectos - Página individual de proyecto
Encargo
Número de pedido.
Sobreproducción
Número máximo de perfiles para agregar en fase de elaboración del proyecto, si aún hay espacio en la hoja.
No etiquetar
Habilita (casilla marcada) o deshabilita la creación de la etiqueta del artículo.
0
En fase de elaboración del proyecto, el sistema posiciona los perfiles cerrados considerando sus
dimensiones reales.
En caso de perfiles abiertos, el sistema utiliza el valor indicado en el campo de datos Dimensiones para
considerar para piezas con perfiles abiertos del proyecto (véase General).
02/02/2016
2130
Capítulo - Proyectos - Página individual de proyecto
Dimensión de la pieza
En fase de elaboración del proyecto, el sistema posiciona los perfiles considerando la dimensión de la pieza
que los contiene.
1 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
2131
Capítulo - Proyectos - Página individual de proyecto
Elaboraciones adicionales
Hacer clic en el pulsador adyacente para abrir la ventana de diálogo1 Elaboraciones adicionales con los datos
adicionales.
Gestión de etiquetado
Hacer clic en el pulsador adyacente para abrir la ventana de diálogo Etiquetado con los datos de etiquetado.
Gestión de restos
Hacer clic en el pulsador adyacente para abrir la ventana de diálogo Gestión de restos con los datos de los
desechos.
1 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
2 (nesting) Pieza residual, desechada durante la elaboración, para reutilizar.
02/02/2016
2132
Capítulo - Proyectos - Página individual de proyecto
FichaResultados de la elaboración
Muestra el gráfico con los resultados de la elaboración del proyecto de nesting.
788. Ejemplo de un proyecto elaborado
En este caso, el proyecto ha creado tres hojas para elaborar
FichaInformación y estadística
Muestra la información general acerca del resultado de la elaboración del proyecto de nesting: nombre del
proyecto, fecha de modificación del proyecto, total de áreas usadas y desechos, etc.
02/02/2016
2133
Capítulo - Proyectos - Elaboraciones adicionales
Elaboraciones adicionales
Para acceder
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2134
Capítulo - Proyectos - Elaboraciones adicionales
Paso X
Entreeje en dirección del eje x que define la distancia entre los cortes.
Paso Y
Entreeje en dirección del eje y que define la distancia entre los cortes.
Tramo adicional
Distancia desde el borde del panel/placa, para establecer el punto inicial del corte.
Límite mínima
Longitud mínima del fresado para obtener el recorte2 para desechar. Si la longitud del fresado es inferior a este
valor, la elaboración no se aplica.
Distancia de seguridad
Distancia entre los márgenes de los perfiles y el fresado para obtener los recortes3.
Nombre de la herramienta
Nombre de la herramienta utilizada para cortar los restos4. Ingresar una herramienta entre las presentes en la
base de datos5.
2 Acabado o emparejamiento de los márgenes de algo (por ej.: emparejar un borde aplicado a la pieza eliminando
sus partes excedentes).
3 Parte sobrante de una determinada elaboración (desecho).
5 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
02/02/2016
2135
Capítulo - Proyectos - Elaboraciones adicionales
Profundidad adicional
Distancia A entre la superficie inferior del panel/placa y el vértice inferior de la herramienta, para realizar la ela-
boración pasante para los restos.
789. Distancia entre la superficie inferior del panel y el vértice inferior de la herramienta (A)
Posición de la campana
Posición de la caja de aspiración durante la elaboración. Este dato es válido solo en las máquinas provistas del
correspondiente dispositivo que permite regular la posición de las cajas de aspiración.
Ingresar un valor entre 1 y 6. El valor 0 activa el posicionamiento automático de las cajas de aspiración que se
gestiona en función a los datos de elaboración establecidos.
Si el valor introducido no fuese compatible con las implementaciones definidas en la elaboración, las cajas de
aspiración se posicionarían, de todas maneras, a una cota límite obtenida automáticamente en función a los
datos implementados.
limpieza
Habilita limpieza
Habilita (casilla marcada) o deshabilita la modificación de los siguientes campos de datos.
Áreas de desbloqueo
Permite indicar en qué áreas de trabajo activar el desbloqueo del panel.
Distancia vertical
Altura B del descargador A partiendo de la superficie de la pieza.
02/02/2016
2136
Capítulo - Proyectos - Elaboraciones adicionales
790. Ejemplo
A. Altura Z
B. Descargador (Sweeping)
Velocidad
Velocidad de desplazamiento del descargador.
Distancia inicial
Distancia desde el margen del panel/placa para establecer el punto inicial de la geometría para recorrer, a los
fines de realizar la limpieza de la superficie.
Distancia final
Distancia desde el margen del panel/placa para establecer el punto final de la geometría para recorrer, a los fines
de realizar la limpieza de la superficie.
Geometrías auxiliares
02/02/2016
2137
Capítulo - Proyectos - Elaboraciones adicionales
A. Presor de rodillos
B. Soporte para colocar el presor en posición de reposo
2 Dispositivo que permite prensar el panel durante la elaboración para evitar que se desplace (véanse las
instrucciones de uso de la máquina).
3 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
02/02/2016
2138
Capítulo - Proyectos - Elaboraciones adicionales
02/02/2016
2139
Capítulo - Proyectos - Etiquetado
Etiquetado
Para acceder
Etiquetado
Modalidad de etiquetado
Permite seleccionar el tipo de etiquetado.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2140
Capítulo - Proyectos - Etiquetado
Deshabilitada
Las etiquetas no se crean.
Automática
Las etiquetas se imprimen y aplican automáticamente utilizando los equipos correspondientes presentes
en la máquina (impresoras y/o etiquetadoras).
Manual
Las etiquetas se imprimen pero no se aplican automáticamente.
Nombre de la etiqueta
Nombre de la etiqueta registrada en la base de datos1.
En la descripción del nombre, por motivos de incompatibilidad con el control, no se admiten los siguientes
caracteres: # ~ ! $ % ^ & ” ' ( ) [ ] { }.
X(%)
Porcentaje con respecto a la dimensión x de la pieza, para obtener el punto de aplicación2 de la etiqueta.
Y(%)
Porcentaje con respecto a la dimensión y de la pieza, para obtener el punto de aplicación de la etiqueta.
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
3 Hacer clic en una casilla para quitar el marcador, para deshabilitar su función.
02/02/2016
2141
Capítulo - Proyectos - Gestión de restos
Gestión de restos
Para acceder
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2142
Capítulo - Proyectos - Gestión de restos
Véase también:
• Instrumentos de gestión de los proyectos
• Ventana de diálogo bNest
• Ventana de diálogo Resolver restos
Véase también:
• Instrumentos de gestión de los proyectos
• Ventana de diálogo bNest
• Ventana de diálogo Resolver restos
Longitud mínima
Dimensión mínima que debe tener el material de desecho para poder ser considerado recuperable.
Una pieza de longitud inferior a este valor se considera como desecho para descartar.
Ancho mínimo
Dimensión mínima que debe tener el material de desecho para poder ser considerado recuperable.
Una pieza de ancho inferior a este valor se considera como desecho para descartar.
Longitud máxima
Dimensión máxima que debe tener el material de desecho para poder ser considerado recuperable.
Una pieza de longitud superior a este valor no se considera como desecho para recuperar.
3 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
2143
Capítulo - Proyectos - Gestión de restos
Ancho máximo
Dimensión máxima que debe tener el material de desecho para poder ser considerado recuperable.
Una pieza de ancho superior a este valor no se considera como desecho para recuperar.
Margen adicional
Margen para dejar alrededor del perímetro de la pieza considerada como desecho.
Nombre de la herramienta
Nombre de la herramienta utilizada para cortar los restos. Ingresar una herramienta entre las presentes en la base
de datos1.
Profundidad adicional
Distancia A entre la superficie inferior del panel/placa y el vértice inferior de la herramienta, para realizar la ela-
boración pasante para los restos.
793. Distancia entre la superficie inferior del panel y el vértice inferior de la herramienta (A)
Posición de la campana
Posición de la caja de aspiración durante la elaboración. Este dato es válido solo en las máquinas provistas del
correspondiente dispositivo que permite regular la posición de las cajas de aspiración.
Ingresar un valor entre 1 y 6. El valor 0 activa el posicionamiento automático de las cajas de aspiración que se
gestiona en función a los datos de elaboración establecidos.
Si el valor introducido no fuese compatible con las implementaciones definidas en la elaboración, las cajas de
aspiración se posicionarían, de todas maneras, a una cota límite obtenida automáticamente en función a los
datos implementados.
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
02/02/2016
2144
Capítulo - Proyectos - Gestión de restos
Nombre de la etiqueta
Nombre de la etiqueta definida en la ficha Etiquetas del entorno Herramientas (véase Ficha Datos de las
etiquetas).
X(%)
Porcentaje con respecto a la dimensión x de la pieza, para obtener el punto de aplicación1 de la etiqueta.
Y(%)
Porcentaje con respecto a la dimensión y de la pieza, para obtener el punto de aplicación de la etiqueta.
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
2145
Capítulo - Proyectos - Parámetros de proyecto
Parámetros de proyecto
Para acceder
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2146
Capítulo - Proyectos - Parámetros de proyecto
General
Arista de partida
Permite seleccionar la arista de referencia desde la cual partir para el posicionamiento de los perfiles.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
4 (nesting) Colocar varias plantillas en una hoja encastrándolas perfectamente.
02/02/2016
2147
Capítulo - Proyectos - Parámetros de proyecto
2 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
3 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
4 Tipo de documento que contiene las elaboraciones presentes en los proyectos de nesting que la máquina no puede
ejecutar, porque no está configurada. El sistema en fase de elaboración del proyecto, si encuentra elaboraciones no
compatibles con la máquina, crea programas paralelos en los cuales introduce estas elaboraciones.
5 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
02/02/2016
2148
Capítulo - Proyectos - Parámetros de proyecto
Llenado
Resolución
Permite mejorar el procedimiento de elaboración del proyecto, en detrimento de la velocidad de realización de los
programas de elaboración.
Margen adicional
Permite indicar la distancia entre perfiles adyacentes, durante el posicionamiento de los perfiles en la hoja,
aplicable a todos los perfiles importados en el proyecto.
Este dato se suma al valor indicado en el campo de datos Margen adicional de cada uno de los artículos.
02/02/2016
2149
Capítulo - Proyectos - Parámetros de proyecto
Placas
Longitud X
El posicionamiento se realiza alineando los perfiles en x.
Longitud Y
El posicionamiento se realiza alineando los perfiles en y.
02/02/2016
2150
Capítulo - Proyectos - Parámetros de proyecto
Resultados
Orig. Único
Habilita (casilla marcada) o deshabilita el uso de un solo origen del plano de trabajo.
Solo si se etiqueta
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
2151
Capítulo - Proyectos - Parámetros de proyecto
Si los paneles/placas deben etiquetarse, el sistema crea tantos ficheros como hojas1 generadas en los
resultados. Cada hoja es un programa de elaboración.
Siempre
El sistema crea siempre tantos ficheros como hojas generadas en los resultados. Cada hoja es un
programa de elaboración.
Nunca
El sistema crea un único fichero que contiene los programas de elaboración de todas las hojas de los
resultados con el mismo esquema de encastres.
Clonación de resultados
Esta sección permite dividir virtualmente la hoja en dos áreas iguales para reproducir las mismas elaboraciones
de nesting tanto en la primera como en la segunda área.
La clonación divide el panel/placa en dos partes perfectamente iguales, con una distancia de separación, y
elabora el proyecto, creando resultados idénticos en ambas partes.
Esta operación puede resultar útil cuando se trabaja con dos electromandriles provistos de movimiento
independiente.
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2152
Capítulo - Proyectos - Parámetros de proyecto
Distancia de separación en X
Distancia para mantener entre las dos áreas generadas, para poderlas separar.
• Véase la ref. B, figura 796
02/02/2016
2153
Capítulo - Proyectos - Parámetros de proyecto
Distancia de separación en Y
Distancia para mantener entre las dos áreas generadas, para poderlas separar.
• Véase la ref. B, figura 797
02/02/2016
2154
Capítulo - Proyectos - Ventanas de gestión de los restos del proyecto
• El área de la izquierda muestra los resultados de la elaboración con los esquemas producidos y los
desechos evidenciados.
• El área de la derecha muestra el esquema seleccionado para poderlo modificar eventualmente.
02/02/2016
2155
Capítulo - Proyectos - Ventanas de gestión de los restos del proyecto
• La tabla ubicada arriba muestra la lista de los restos presentes en el archivo y utilizados.
• La tabla ubicada abajo muestra la lista de los restos producidos durante la elaboración del proyecto.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
2156
Capítulo - Proyectos - Ventanas de gestión de los restos del proyecto
Hacer clic1 en la casilla al lado del nombre del resto2 para habilitar los restos para utilizar en el proyecto actual;
una vez utilizados, desaparecerán del archivo Recortes.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 (nesting) Pieza residual, desechada durante la elaboración, para reutilizar.
02/02/2016
2157
Capítulo - Proyectos - Gestión del proyecto de nesting
NOTA:
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
5 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
6 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
02/02/2016
2158
Capítulo - Proyectos - Gestión del proyecto de nesting
Crear el proyecto
Para crear un nuevo proyecto, seguir este procedimiento:
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 (nesting) Colocar varias plantillas en una hoja encastrándolas perfectamente.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
5 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
6 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
2159
Capítulo - Proyectos - Gestión del proyecto de nesting
Para modificar la vista de los artículos y visualizarlos en forma tabular, hacer clic en el pulsador ubicado
arriba a la derecha.
1 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
2160
Capítulo - Proyectos - Gestión del proyecto de nesting
NOTA:
Los artículos ingresados en uno o más proyectos no pueden eliminarse, si no se borra antes el
proyecto que los contiene.
02/02/2016
2161
Capítulo - Proyectos - Gestión del proyecto de nesting
De default, el sistema asocia a cada artículo las hojas de material igual al del artículo.
Para poder indicar una hoja1 específica para cada material indicado en cada proyecto, seguir el siguiente
procedimiento.
1. Seleccionar la fila de la tabla del proyecto para modificar y hacer clic en el pulsador .
2. Hacer clic en la ficha Parámetros de elaboración (Ficha Parámetros de elaboración).
Si en un proyecto se han ingresado artículos con diferentes materiales, aparecen tantas secciones2 como
materiales usados en el proyecto. Ejemplo de proyecto con dos secciones, una por material:
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
3 (nesting) Pieza residual, desechada durante la elaboración, para reutilizar.
02/02/2016
2162
Capítulo - Proyectos - Gestión del proyecto de nesting
Elaborar el proyecto
La elaboración del proyecto puede llevarse a cabo tanto desde la tabla de los proyectos como dentro del proyecto
individual.
2. Seleccionar la fila de la tabla con el nombre del proyecto y hacer clic en el pulsador .
Si se está trabajando dentro de un proyecto, es posible elaborarlo, utilizando el mismo pulsador, sin volver a
la tabla de los proyectos.
02/02/2016
2163
Capítulo - Proyectos - Gestión del proyecto de nesting
Si después de elaborar una fila de proyecto, se realizan modificaciones, el led cambia de anaranjado a gris
Procesable
Led de color gris: proyecto aún por elaborar.
En procesamiento
Led de color amarillo: proyecto en fase de elaboración.
Procesada
Led de color anaranjado: proyecto elaborado, pero aún no enviado.
Si en este estado se efectúan cambios, el led se vuelve gris, para indicar que es necesario elaborarlo
nuevamente.
En transmisión
Led de color celeste: proyecto en fase de envío.
Enviado
Led de color azul: proyecto enviado a la máquina.
3. Seleccionar la fila de la tabla con el nombre del proyecto elaborado y hacer clic en el pulsador .
02/02/2016
2164
Capítulo - Proyectos - Gestión del proyecto de nesting
Si el proyecto se ha enviado correctamente, aparece el led azul y el texto Enviado en la celda de la columna
Estado de la fila de proyecto.
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
2 Tipo de documento que contiene las elaboraciones presentes en los proyectos de nesting que la máquina no puede
ejecutar, porque no está configurada. El sistema en fase de elaboración del proyecto, si encuentra elaboraciones no
compatibles con la máquina, crea programas paralelos en los cuales introduce estas elaboraciones.
02/02/2016
2165
Capítulo - Proyectos - Gestión del proyecto de nesting
4. Marcar1 la casilla Crea los programas complementarios en la ventana de los parámetros de proyecto
correspondiente.
5. Confirmar la operación realizada.
6. Guardar el proyecto de nesting.
02/02/2016
2166
Capítulo - Tipos de madera -
Tipos de madera
Descripción
Muestra el archivo (Tabla de archivo Tipos de madera) para gestionar los materiales para asociar a los artículos1
y a las hojas2.
801. Ejemplo de la tabla del área
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2167
Capítulo - Tipos de madera -
Temas relacionados
• Instrumentos de gestión de los materiales (Tipos de madera)
02/02/2016
2168
Capítulo - Tipos de madera - Tabla de archivo Tipos de madera
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
3 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
4 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
02/02/2016
2169
Capítulo - Tipos de madera - Tabla de archivo Tipos de madera
• Para mostrar u ocultar las columnas, hacer clic en el mando1 y activar las columnas deseadas.
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
2170
Capítulo - Tipos de madera - Lista de los campos de datos
Listado completo de todos los datos: los de la tabla principal más los del material individual.
Nombre
Nombre del material creado.
Imagen
Imagen para asociar al material creado.
Veta
Habilita (casilla marcada1) o deshabilita la veta en el material.
Marcando la casilla, se puede definir la dirección de las vetas tanto para las hojas creadas en el archivo Placas
como para los artículos creados en el mismo Artículos.
En la tabla principal, si el material tiene vetas, se marca la celda con un icono2 gris.
Descripción
Descripción breve.
Notas
Comentario detallado o nota.
Última modificación
Fecha (día, mes y año) y hora de modificación del material creado.
02/02/2016
2171
Capítulo - Tipos de madera - Gestión del archivoTipos de madera
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 (nesting) Tipo de material para asociar a los artículos y a las hojas del proyecto de nesting.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
5 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
2172
Capítulo - Tipos de madera - Gestión del archivoTipos de madera
NOTA:
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
2173
Capítulo - Tipos de madera - Gestión del archivoTipos de madera
Si el material creado se ha ingresado en el campo Nombre del tipo de madera de una hoja1 o
de un artículo2, ya no será posible borrarlo.
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
3 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
2174
Capítulo - Placas -
Placas
Descripción
Muestra el archivo Placas (Tabla de archivoPlacas ) y el archivo Recortes (Tabla de archivo Recortes) para
gestionar las hojas1 para insertar en el proyecto de nesting y las piezas consideradas como desechos para
reutilizar, es decir, los restos2.
802. Ejemplo de la tabla del área
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 (nesting) Pieza residual, desechada durante la elaboración, para reutilizar.
02/02/2016
2175
Capítulo - Placas -
Temas relacionados
• Instrumentos de gestión de las hojas (Placas) y de los restos
02/02/2016
2176
Capítulo - Placas - Tabla de archivoPlacas
Tabla de archivoPlacas
Muestra la lista de todos los paneles/placas para elaborar catalogados en el archivo.
Cada columna de la tabla contiene el informe con los datos específicos para cada objeto definido en la fase de
creación: para la descripción, véase Lista de los campos de datos para las hojas.
Para abrir la página de los datos y realizar las modificaciones en una hoja1 catalogada, hacer clic2 en una fila de
la tabla.
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
2177
Capítulo - Placas - Tabla de archivoPlacas
• Para mostrar u ocultar las columnas, hacer clic en el mando4 y activar las columnas deseadas.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
3 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
4 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
2178
Capítulo - Placas - Lista de los campos de datos para las hojas
Listado completo de todos los datos: los de la tabla principal más los de la hoja individual.
Nombre
Nombre de la hoja creada.
Longitud
Longitud de la hoja.
Ancho
Ancho de la hoja.
Espesor
Espesor de la hoja.
Recorte
Margen interno que debe dejarse a lo largo del perímetro de la hoja. Este margen no se considera durante la
elaboración del proyecto.
Dirección de la veta
Permite indicar el sentido de la veta de la madera.
Seleccionar el tipo de veta en el menú desplegable1 correspondiente.
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
2179
Capítulo - Placas - Lista de los campos de datos para las hojas
Descripción
Descripción breve.
Notas
Comentario detallado o nota.
02/02/2016
2180
Capítulo - Placas - Tabla de archivo Recortes
• Para mostrar u ocultar las columnas, hacer clic en el mando y activar las columnas deseadas.
02/02/2016
2181
Capítulo - Placas - Lista de los campos de datos para los restos
Listado completo de todos los datos: los de la tabla principal más los del resto individual.
Nombre
Nombre o código del resto generado automática o manualmente.
Longitud
Longitud del resto.
Ancho
Ancho del resto.
Espesor
Espesor del resto.
Recorte
Margen interno que debe dejarse a lo largo del perímetro del resto. Este margen no se considera durante la
elaboración del proyecto.
2 Mecanismo de cierre y de apertura de la hoja para aplicar en la parte inferior o superior de la varilla de herraje tipo
cremonés.
02/02/2016
2182
Capítulo - Placas - Lista de los campos de datos para los restos
Dirección de la veta
Permite indicar el sentido de la veta de la madera.
Seleccionar el tipo de veta en el menú desplegable correspondiente.
Descripción
Descripción breve.
Notas
Comentario detallado o nota.
Id almacén
Nombre del almacén en el cual se depositan los restos.
Posición
Posición del resto en el almacén.
Reservado
Indica si se ha utilizado el resto en un proyecto.
Código de reserva
Nombre del proyecto en el cual se ha ingresado el resto.
Fecha de reservación
Fecha (día, mes y año) y hora de reserva del resto, es decir, cuándo se ha ingresado el esto en el proyecto de
nesting.
02/02/2016
2183
Capítulo - Placas - Gestión del archivoPlacas
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 (nesting) Tipo de material para asociar a los artículos y a las hojas del proyecto de nesting.
5 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
6 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
02/02/2016
2184
Capítulo - Placas - Gestión del archivoPlacas
Para crear una nueva hoja tomando los datos de un fichero externo (csv, txt, etc.), seguir este procedimiento:
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2185
Capítulo - Placas - Gestión del archivoPlacas
NOTA:
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
2 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
2186
Capítulo - Artículos -
Artículos
Descripción
Muestra el archivo (Tabla de archivo Artículos) para gestionar los artículos1 para ingresar en el proyecto de
nesting.
804. Ejemplo de la tabla del área
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
02/02/2016
2187
Capítulo - Artículos -
Temas relacionados
• Instrumentos de gestión de los artículos
NOTA:
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
02/02/2016
2188
Capítulo - Artículos - Tabla de archivo Artículos
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
02/02/2016
2189
Capítulo - Artículos - Tabla de archivo Artículos
• Para mostrar u ocultar las columnas, hacer clic en el mando4 y activar las columnas deseadas.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
2 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
3 Elemento móvil, visible en la pantalla, que se desplaza en función de los desplazamientos del ratón.
4 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
2190
Capítulo - Artículos - Lista de los campos de datos
Listado completo de todos los datos: los de la tabla principal más los del artículo individual.
Nombre
Nombre del artículo creado.
Imagen
Imagen del perfil para elaborar presente en el programa de elaboración importado.
Dirección de la veta
Permite indicar el sentido de la veta de la madera.
Seleccionar el tipo de veta en el menú desplegable1 correspondiente.
Nombre programa
Nombre del programa de elaboración importado.
LPX
Dimensión x de la pieza.
LPY
Dimensión y de la pieza.
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
02/02/2016
2191
Capítulo - Artículos - Lista de los campos de datos
LPZ
Espesor o altura z de la pieza.
Paso de rotación
Paso angular utilizado por el sistema para optimizar el posicionamiento de los perfiles en la hoja1 durante la fase
de elaboración del proyecto.
Margen adicional
Margen alrededor de la plantilla del perfil para posicionarlo en la hoja, de manera que quede levemente separado
de los perfiles adyacentes.
Prioridad
Valor numérico que permite establecer el nivel de prioridad de cada artículo.
Mientras más alto es el número, más elevada es la prioridad. Un artículo de nivel 40 se considera prioritario con
respecto a un artículo de nivel 30 y los perfiles presentes en el mismo se posicionan en primer lugar.
No etiquetar
Habilita (casilla marcada2) o deshabilita la creación de la etiqueta del artículo.
0
En fase de elaboración del proyecto, el sistema posiciona los perfiles cerrados considerando sus
dimensiones reales.
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
2 Hacer clic en una casilla para marcarla y habilitar su función.
02/02/2016
2192
Capítulo - Artículos - Lista de los campos de datos
En caso de perfiles abiertos, el sistema utiliza el valor indicado en el campo de datos Dimensiones para
considerar para piezas con perfiles abiertos del proyecto (véase General).
Dimensión de la pieza
En fase de elaboración del proyecto, el sistema posiciona los perfiles considerando la dimensión de la pieza
que los contiene.
02/02/2016
2193
Capítulo - Artículos - Lista de los campos de datos
Descripción
Descripción breve.
Notas
Comentario detallado o nota.
Última modificación
Fecha (día, mes y año) y hora de modificación del artículo.
02/02/2016
2194
Capítulo - Artículos - Gestión del archivoArtículos
NOTA:
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 (nesting) Tipo de material para asociar a los artículos y a las hojas del proyecto de nesting.
5 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
6 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
02/02/2016
2195
Capítulo - Artículos - Gestión del archivoArtículos
1 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
2196
Capítulo - Artículos - Gestión del archivoArtículos
NOTA:
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
02/02/2016
2197
Capítulo - Artículos - Gestión del archivoArtículos
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
2 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
2198
Capítulo - Ficha Configuraciones generales -
Para acceder
Descripción
Muestra el área para definir los datos de default3 de algunas funciones del entorno bNest.
Temas relacionados
• Instrumentos del área configuraciones
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
2199
Capítulo - Ficha Configuraciones generales - Estructura del área
El pulsador adyacente a los campos de datos permite restablecer los valores de default o guardar la
configuración actual como dato de default.
D. Secciones
2 Término genérico para definir una zona delimitada dedicada al ingreso de los datos.
3 (1) Lista de campos de datos incluida en un recuadro con un título, que se abre y se cierra haciendo clic en el
mismo con el ratón. (2) Parte bidimensional de una figura sólida cortada.
02/02/2016
2200
Capítulo - Ficha Configuraciones generales - Estructura del área
Para abrir las diversas secciones y visualizar la lista de los campos de datos, hacer clic1 en el pulsador
circular .
E. Pulsadores de los mandos
Lista y descripción
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
2201
Capítulo - Ficha Configuraciones generales - Lista de los nodos de la lista de árbol
Máquina
Permite definir los valores de default de algunos parámetros de programación asociados a cada máquina.
Si se hace clic en la opción, se desarrolla la lista de los sub-nodos de cada una de las máquinas.
Páginas
Permite definir los datos de default de las áreas del entorno. Si se hace clic en la opción, se desarrolla la
siguiente lista de los sub-nodos:
Proyectos
• Página de lista de proyectos
• Página de proyecto
Tipos de madera
• Página de lista de tipos de madera
• Página de tipos de madera
• Página de selección de tipos de madera
Placas
• Página de lista de placas
• Página de placa
• Página de selección de placas
Artículos
• Página de lista de artículos
• Página de artículo
• Página de selección de artículos
Importar
Permite configurar las operaciones de importación. Si se hace clic en la opción, se desarrolla la siguiente lista de
los sub-nodos:
• Importación de artículos1 desde CSV
1 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
02/02/2016
2202
Capítulo - Ficha Configuraciones generales - Lista de los nodos de la lista de árbol
1 (nesting) Tipo de material para asociar a los artículos y a las hojas del proyecto de nesting.
02/02/2016
2203
Capítulo - Ficha Configuraciones generales - Aplicación
Aplicación
Base de datos
Procedimientos asociados
• Gestión del archivoArtículos
• Gestión del archivoTipos de madera
• Gestión del archivoPlacas
• Gestión del proyecto de nesting
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
2 Contenedor apto para reunir ficheros o documentos.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
4 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
2204
Capítulo - Ficha Configuraciones generales - Aplicación
Campos de la tabla
807. Ejemplo de campos personalizados
Familia
Área de pertenencia del campo1 de datos creado: Artículos, Placas, Tipos de madera, etc.
Dato
Nombre del campo de datos creado.
Valor de default
Valor de base para atribuir al campo de datos.
Tipo de parámetro
Tipología de valor del campo de datos: numérico o textual.
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2205
Capítulo - Ficha Configuraciones generales - Máquina
Máquina
NOTA:
Los campos en los que aparece el símbolo no se deben modificar, porque están
reservados al técnico Biesse.
Editor etiquetado
Abre la ventana de diálogo1 Reglas de asociación de datos en la etiqueta para definir los datos para mostrar en
las etiquetas.
Paso de rotación
Permite definir el valor de default2 para el campo3 de datos Paso de rotación del archivo Artículos, cuando se
crea un nuevo artículo4.
Véase también:
• Artículos
Margen adicional
Permite definir el valor de default para el campo de datos Margen adicional del archivo Artículos, cuando se
crea un nuevo artículo.
Véase también:
• Artículos
1 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
2 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
3 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
4 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
02/02/2016
2206
Capítulo - Ficha Configuraciones generales - Máquina
Prioridad
Permite definir el valor de default para el campo de datos Prioridad del archivo Artículos, cuando se crea un
nuevo artículo.
Véase también:
• Artículos
No etiquetar
Habilita o deshabilita la creación de las etiquetas. Al marcar la casilla, las etiquetas no se crean.
Sobreproducción
Permite definir el valor de default para el campo de datos Sobreproducción del proyecto.
Véase también:
• Página individual de proyecto
0
En fase de elaboración del proyecto, el sistema posiciona los perfiles cerrados considerando sus
dimensiones reales.
En caso de perfiles abiertos, el sistema utiliza el valor indicado en el campo de datos Dimensiones para
considerar para piezas con perfiles abiertos del proyecto (véase General).
1 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
02/02/2016
2207
Capítulo - Ficha Configuraciones generales - Máquina
En fase de elaboración del proyecto, el sistema posiciona los perfiles considerando que su dimensión se
obtiene del rectángulo que los encierra.
Dimensión de la pieza
En fase de elaboración del proyecto, el sistema posiciona los perfiles considerando la dimensión de la pieza
que los contiene.
Habilita (casilla marcada1) o inhabilita la posibilidad de enviar los mandos al control numérico de la
máquina.
02/02/2016
2208
Capítulo - Ficha Configuraciones generales - Máquina
Número del puerto de red para la conexión con el control numérico de la máquina.
Período de tiempo usado por el sistema para controlar la comunicación con la máquina. Por ejemplo,
introduciendo 10000, el sistema cada 10 segundos efectúa un control para asegurarse de que las
máquinas aún estén conectadas.
Casilla habilitada
Los ficheros del proyecto se distribuyen en las distintas carpetas de sistema.
Casilla deshabilitada
El proyecto se comprime en un fichero zip y se introduce en la carpeta de sistema correspondiente.
Permite indicar la ruta de la carpeta del CN en la cual copiar el proyecto tras presionar el mando1 .
1 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
2209
Capítulo - Ficha Configuraciones generales - Máquina
Habilita (casilla marcada) o deshabilita el envío de todo el proyecto a las carpetas correspondientes del
CN. Al deshabilitar la casilla, se envían solo los ficheros de los resultados.
Habilita (casilla marcada) o deshabilita el envío de los ficheros de los “programas complementarios1”
creados durante la elaboración del proyecto; solo si se ha activado su creación (véase General).
Permite seleccionar la carpeta de default en la cual guardar los ficheros de los "programas
complementarios" creados durante la elaboración del proyecto.
Permite seleccionar el formato de los ficheros para guardar los resultados del proyecto de nesting.
1 Tipo de documento que contiene las elaboraciones presentes en los proyectos de nesting que la máquina no puede
ejecutar, porque no está configurada. El sistema en fase de elaboración del proyecto, si encuentra elaboraciones no
compatibles con la máquina, crea programas paralelos en los cuales introduce estas elaboraciones.
02/02/2016
2210
Capítulo - Ficha Configuraciones generales - Máquina
Elaboraciones adicionales
Hacer clic1 en el pulsador2 adyacente para abrir la ventana de diálogo Elaboraciones adicionales con los datos
adicionales.
Gestión de etiquetado
Hacer clic en el pulsador adyacente para abrir la ventana de diálogo Etiquetado con los datos de etiquetado.
Gestión de restos
Hacer clic en el pulsador adyacente para abrir la ventana de diálogo Gestión de restos con los datos de los
desechos.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
4 (nesting) Pieza residual, desechada durante la elaboración, para reutilizar.
02/02/2016
2211
Capítulo - Ficha Configuraciones generales - Máquina
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
5 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2212
Capítulo - Ficha Configuraciones generales - Máquina
Descripción de la tabla A
Campo de etiquetado
Nombre del campo de datos del programa de aplicación1 [[[Undefined variable NO_
TRADURRE/CODICI.LEdit]]].
Descripción
Descripción del dato indicado en el campo de datos del programa de aplicación [[[Undefined variable NO_
TRADURRE/CODICI.LEdit]]].
Descripción de la tabla B
Dato
Nombre del campo de datos del proyecto.
Campo de etiquetado
Nombre del campo de la etiqueta creada con el programa de aplicación [[[Undefined variable NO_
TRADURRE/CODICI.LEdit]]] para asociar al campo de datos del proyecto.
1 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
2213
Capítulo - Ficha Configuraciones generales - Máquina
Crear asociaciones
NOTA:
Para verificar el resultado final, utilizar los programas de aplicación2 [[[Undefined variable
NO_TRADURRE/CODICI.LEdit]]] y [[[Undefined variable NO_
TRADURRE/CODICI.LPrint]]] correspondientes de gestión de las etiquetas (véanse las
instrucciones específicas de uso [[[Undefined variable NO_
TRADURRE/CODICI.BiesseLabel]]]).
1 Lista de opciones o de instrumentos que se abre vertical u horizontalmente, haciendo clic en los pulsadores
desplegables.
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
2214
Capítulo - Ficha Configuraciones generales - Página de lista de proyectos
Generales
Filtro de default
Permite definir el filtro de default1 que hay que activar en el menú2 específico con la lista de los filtros (figura
810).
810. Menú de los filtros
Deshabilitando la casilla, al presionar el pulsador , el proyecto se procesa inmediatamente sin abrir dicha
ventana.
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
2 Lista de mandos a seleccionar con el ratón, los cuales despliegan un submenú, es decir una lista de opciones que
permiten efectuar determinadas operaciones o funciones.
3 Hacer clic en una casilla para marcarla y habilitar su función.
4 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
5 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
6 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
2215
Capítulo - Ficha Configuraciones generales - Página de lista de proyectos
Deshabilitando la casilla, al presionar el pulsador , el proyecto se envía inmediatamente sin abrir dicha
ventana.
02/02/2016
2216
Capítulo - Ficha Configuraciones generales - Página de proyecto
Página de proyecto
Datos de default para: Proyectos > Página individual de proyecto
Generales
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
2 Lista de mandos a seleccionar con el ratón, los cuales despliegan un submenú, es decir una lista de opciones que
permiten efectuar determinadas operaciones o funciones.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
2217
Capítulo - Ficha Configuraciones generales - Página de lista de tipos de madera
Generales
Filtro de default
Permite definir el filtro de default1 que hay que activar en el menú2 específico con la lista de los filtros (figura
811).
811. Menú de los filtros
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
2 Lista de mandos a seleccionar con el ratón, los cuales despliegan un submenú, es decir una lista de opciones que
permiten efectuar determinadas operaciones o funciones.
02/02/2016
2218
Capítulo - Ficha Configuraciones generales - Página de tipos de madera
Generales
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
4 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
2219
Capítulo - Ficha Configuraciones generales - Página de selección de tipos de madera
Generales
Filtro de default
Permite definir el filtro de default1 que hay que activar en el menú2 específico con la lista de los filtros (figura
812).
812. Menú de los filtros
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
2 Lista de mandos a seleccionar con el ratón, los cuales despliegan un submenú, es decir una lista de opciones que
permiten efectuar determinadas operaciones o funciones.
3 Hacer clic en una casilla para marcarla y habilitar su función.
4 (nesting) Tipo de material para asociar a los artículos y a las hojas del proyecto de nesting.
02/02/2016
2220
Capítulo - Ficha Configuraciones generales - Página de lista de placas
Generales
Filtro de default
Permite definir el filtro de default1 que hay que activar en el menú2 específico con la lista de los filtros (figura
813).
813. Menú de los filtros
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
2 Lista de mandos a seleccionar con el ratón, los cuales despliegan un submenú, es decir una lista de opciones que
permiten efectuar determinadas operaciones o funciones.
02/02/2016
2221
Capítulo - Ficha Configuraciones generales - Página de placa
Página de placa
Datos de default para: Placas > Lista de los campos de datos para las hojas
Generales
2 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
4 Campo mandos sensible a un clic del ratón que permite activar una operación.
5 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
2222
Capítulo - Ficha Configuraciones generales - Página de selección de placas
Generales
Filtro de default
Permite definir el filtro de default1 que hay que activar en el menú2 específico con la lista de los filtros (figura
814).
814. Menú de los filtros
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
2 Lista de mandos a seleccionar con el ratón, los cuales despliegan un submenú, es decir una lista de opciones que
permiten efectuar determinadas operaciones o funciones.
3 Hacer clic en una casilla para marcarla y habilitar su función.
4 Parte de la interfaz (objeto, texto, icono, fila, etc.) seleccionada con el cursor o con las teclas flecha.
02/02/2016
2223
Capítulo - Ficha Configuraciones generales - Página de lista de artículos
Generales
Filtro de default
Permite definir el filtro de default1 que hay que activar en el menú2 específico con la lista de los filtros (figura
815).
815. Menú de los filtros
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
2 Lista de mandos a seleccionar con el ratón, los cuales despliegan un submenú, es decir una lista de opciones que
permiten efectuar determinadas operaciones o funciones.
02/02/2016
2224
Capítulo - Ficha Configuraciones generales - Página de artículo
Página de artículo
Datos de default para: Artículos > Lista de los campos de datos
Generales
2 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
3 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
4 Campo mandos sensible a un clic del ratón que permite activar una operación.
5 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
2225
Capítulo - Ficha Configuraciones generales - Página de selección de artículos
Generales
Filtro de default
Permite definir el filtro de default1 que hay que activar en el menú2 específico con la lista de los filtros (figura
816).
816. Menú de los filtros
1 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
2 Lista de mandos a seleccionar con el ratón, los cuales despliegan un submenú, es decir una lista de opciones que
permiten efectuar determinadas operaciones o funciones.
3 Hacer clic en una casilla para marcarla y habilitar su función.
4 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
02/02/2016
2226
Capítulo - Ficha Configuraciones generales - Importación de artículos desde CSV
Los campos en los que aparece el símbolo no se deben modificar, porque están
reservados al técnico Biesse.
Permite seleccionar el fichero de configuración de las reglas para la importación de los artículos3 desde
un fichero formato CSV.
Abre la ventana específica con la lista de los ficheros de configuración de las reglas
compatibles con el tipo de importación, para poder seleccionar el fichero deseado.
Eliminar el fichero de configuración del campo4 de datos. En este caso, cuando se realiza
una importación, se abre la ventana para seleccionar la regla deseada.
Véase también:
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2227
Capítulo - Ficha Configuraciones generales - Importación de artículos desde CSV
Listado de las extensiones para el campo de datos correspondiente de la ventana de sistema1 que se
visualiza cuando se importan los ficheros externos (los separadores admitidos son la coma o el punto y
coma).
Carpeta2 de default3 en la cual buscar los ficheros que hay que importar.
Permite seleccionar la carpeta de default de la cual tomar las imágenes en fase de importación.
Permite elegir la carpeta de default de la cual tomar los ficheros CSV en fase de importación.
3 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
2228
Capítulo - Ficha Configuraciones generales - Importación de artículos desde CSV
Permite seleccionar la carpeta de default de la cual tomar los ficheros de los programas de elaboración
en fase de importación.
02/02/2016
2229
Capítulo - Ficha Configuraciones generales - Importación de tipos de madera desde CSV
Los campos en los que aparece el símbolo no se deben modificar, porque están
reservados al técnico Biesse.
Permite seleccionar el fichero de configuración de las reglas para la importación de los materiales desde
un fichero formato CSV.
Abre la ventana específica con la lista de los ficheros de configuración de las reglas
compatibles con el tipo de importación, para poder seleccionar el fichero deseado.
Eliminar el fichero de configuración del campo3 de datos. En este caso, cuando se realiza
una importación, se abre la ventana para seleccionar la regla deseada.
Véase también:
• Ficha Configuraciones de las reglas de importación
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2230
Capítulo - Ficha Configuraciones generales - Importación de tipos de madera desde CSV
Listado de las extensiones para el campo de datos correspondiente de la ventana de sistema1 que se
visualiza cuando se importan los ficheros externos (los separadores admitidos son la coma o el punto y
coma).
Carpeta2 de default3 en la cual buscar los ficheros que hay que importar.
3 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
2231
Capítulo - Ficha Configuraciones generales - Importación de líneas de proyecto desde CSV
Los campos en los que aparece el símbolo no se deben modificar, porque están
reservados al técnico Biesse.
Permite seleccionar el fichero de configuración de las reglas para insertar los artículos3 en el proyecto,
importándolos desde un fichero formato CSV.
Abre la ventana específica con la lista de los ficheros de configuración de las reglas
compatibles con el tipo de importación, para poder seleccionar el fichero deseado.
Eliminar el fichero de configuración del campo4 de datos. En este caso, cuando se realiza
una importación, se abre la ventana para seleccionar la regla deseada.
Véase también:
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2232
Capítulo - Ficha Configuraciones generales - Importación de líneas de proyecto desde CSV
Listado de las extensiones para el campo de datos correspondiente de la ventana de sistema1 que se
visualiza cuando se importan los ficheros externos (los separadores admitidos son la coma o el punto y
coma).
Carpeta2 de default3 en la cual buscar los ficheros que hay que importar.
Permite seleccionar la carpeta de default de la cual tomar las imágenes en fase de importación.
Permite elegir la carpeta de default de la cual tomar los ficheros CSV en fase de importación.
3 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
2233
Capítulo - Ficha Configuraciones generales - Importación de líneas de proyecto desde CSV
Permite seleccionar la carpeta de default de la cual tomar los ficheros de los programas de elaboración
en fase de importación.
02/02/2016
2234
Capítulo - Ficha Configuraciones generales - Importación de proyectos desde CSV
Los campos en los que aparece el símbolo no se deben modificar, porque están
reservados al técnico Biesse.
Permite seleccionar el fichero de configuración de las reglas para la importación de los proyectos desde
un fichero formato CSV.
Abre la ventana específica con la lista de los ficheros de configuración de las reglas
compatibles con el tipo de importación, para poder seleccionar el fichero deseado.
Eliminar el fichero de configuración del campo3 de datos. En este caso, cuando se realiza
una importación, se abre la ventana para seleccionar la regla deseada.
Véase también:
• Ficha Configuraciones de las reglas de importación
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2235
Capítulo - Ficha Configuraciones generales - Importación de proyectos desde CSV
Listado de las extensiones para el campo de datos correspondiente de la ventana de sistema1 que se
visualiza cuando se importan los ficheros externos (los separadores admitidos son la coma o el punto y
coma).
Carpeta2 de default3 en la cual buscar los ficheros que hay que importar.
3 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
4 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
02/02/2016
2236
Capítulo - Ficha Configuraciones generales - Importación de proyectos desde CSV
Permite seleccionar la carpeta de default de la cual tomar las imágenes en fase de importación.
Permite elegir la carpeta de default de la cual tomar los ficheros CSV en fase de importación.
Permite seleccionar la carpeta de default de la cual tomar los ficheros de los programas de elaboración
en fase de importación.
02/02/2016
2237
Capítulo - Ficha Configuraciones generales - Importación de placas desde CSV
Los campos en los que aparece el símbolo no se deben modificar, porque están
reservados al técnico Biesse.
Permite seleccionar el fichero de configuración de las reglas para la importación de las hojas3 desde un
fichero formato CSV.
Abre la ventana específica con la lista de los ficheros de configuración de las reglas
compatibles con el tipo de importación, para poder seleccionar el fichero deseado.
Eliminar el fichero de configuración del campo4 de datos. En este caso, cuando se realiza
una importación, se abre la ventana para seleccionar la regla deseada.
Véase también:
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 (nesting) Término genérico para definir el panel de madera o la placa de vidrio/mármol en el cual posicionar los
perfiles de diferentes formas para elaborar.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2238
Capítulo - Ficha Configuraciones generales - Importación de placas desde CSV
Listado de las extensiones para el campo de datos correspondiente de la ventana de sistema1 que se
visualiza cuando se importan los ficheros externos (los separadores admitidos son la coma o el punto y
coma).
Carpeta2 de default3 en la cual buscar los ficheros que hay que importar.
3 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
2239
Capítulo - Ficha Configuraciones generales - Importación desde OptiPlanning
Los campos en los que aparece el símbolo no se deben modificar, porque están
reservados al técnico Biesse.
Permite seleccionar el fichero de configuración de las reglas para importar los ficheros creados con el
programa de aplicación3 [[[Undefined variable NO_TRADURRE/CODICI.OptiPlanning]]].
Abre la ventana específica con la lista de los ficheros de configuración de las reglas
compatibles con el tipo de importación, para poder seleccionar el fichero deseado.
Eliminar el fichero de configuración del campo4 de datos. En este caso, cuando se realiza
una importación, se abre la ventana para seleccionar la regla deseada.
Véase también:
• Ficha Configuraciones de las reglas de importación
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2240
Capítulo - Ficha Configuraciones generales - Importación desde OptiPlanning
Carpeta1 de default2 en la cual buscar los ficheros que hay que importar.
2 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
3 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
4 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
5 Hoja electrónica en la cual se ingresan los parámetros geométricos y tecnológicos.
02/02/2016
2241
Capítulo - Ficha Configuraciones generales - Importación desde BiesseNest
Los campos en los que aparece el símbolo no se deben modificar, porque están
reservados al técnico Biesse.
Permite seleccionar el fichero de configuración de las reglas para importar los proyectos [[[Undefined
variable NO_TRADURRE/CODICI.BiesseNest]]] creados con el programa de aplicación3
[[[Undefined variable NO_TRADURRE/CODICI.BiesseWorks]]].
Abre la ventana específica con la lista de los ficheros de configuración de las reglas
compatibles con el tipo de importación, para poder seleccionar el fichero deseado.
Eliminar el fichero de configuración del campo4 de datos. En este caso, cuando se realiza
una importación, se abre la ventana para seleccionar la regla deseada.
Véase también:
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
4 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2242
Capítulo - Ficha Configuraciones generales - Importación desde BiesseNest
Carpeta1 de default2 en la cual buscar los ficheros que hay que importar.
2 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
3 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
02/02/2016
2243
Capítulo - Ficha Configuraciones generales - Importación desde bCabinet
Los campos en los que aparece el símbolo no se deben modificar, porque están
reservados al técnico Biesse.
Permite seleccionar el fichero de configuración de las reglas para realizar la importación de los ficheros
creados en el entorno bCabinet.
Abre la ventana específica con la lista de los ficheros de configuración de las reglas
compatibles con el tipo de importación, para poder seleccionar el fichero deseado.
Eliminar el fichero de configuración del campo3 de datos. En este caso, cuando se realiza
una importación, se abre la ventana para seleccionar la regla deseada.
Véase también:
• Ficha Configuraciones de las reglas de importación
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2244
Capítulo - Ficha Configuraciones generales - Importación desde bCabinet
Carpeta1 de default2 en la cual buscar los ficheros que hay que importar.
2 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
3 (nesting) Perfil para aplicar una elaboración de nesting, que representa la pieza final, a la cual se asocia un
programa de elaboración y un material. (windows) Objeto para catalogar en el archivo.
4 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
02/02/2016
2245
Capítulo - Ficha Configuraciones generales - Importación desde fichero de programa
Los campos en los que aparece el símbolo no se deben modificar, porque están
reservados al técnico Biesse.
Listado de las extensiones para el campo3 de datos correspondiente de la ventana de sistema4 que se
visualiza cuando se importan los ficheros externos (los separadores admitidos son la coma o el punto y
coma).
Carpeta5 de default6 en la cual buscar los ficheros que hay que importar.
2 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
3 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
6 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
02/02/2016
2246
Capítulo - Ficha Configuraciones de las reglas de importación -
Para acceder
Descripción
Muestra el área para definir las reglas de lectura de los ficheros de texto externos (csv; txt), a fin de poderlos
codificar y convertir en fase de importación.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
2247
Capítulo - Ficha Configuraciones de las reglas de importación - Descripción de la página
Descripción de la página
Permite definir las reglas de importación de los ficheros en formato CSV.
817. Página
02/02/2016
2248
Capítulo - Ficha Configuraciones de las reglas de importación - Descripción de la página
A. Abre un fichero de las variables (XML) y completa la tabla correspondiente (ref. C, figura 817).
B. Guarda el fichero de las variables creado o sobrescribe los datos del que está abierto.
C. Crea una copia del fichero de las variables abierto, atribuyéndoles un nombre diferente.
D. Abre el fichero formato CSV visualizando sus datos en el área correspondiente (ref. B, figura 817).
E. Crea automáticamente el fichero de las variables utilizando los datos que se encuentran en el fichero formato
CSV abierto.
F. Conecta el fichero formato CSV abierto con el fichero de las variables.
G. Desconecta el fichero formato CSV abierto del fichero de las variables.
H. Verifica si el fichero de las reglas tiene errores.
I. Inserta una nueva fila en la tabla.
J. Elimina de la tabla la fila seleccionada.
K. Elimina los datos de la tabla, borrando todas las filas rellenadas.
L. Desplaza la línea seleccionada, ubicándola sobre la línea anterior.
M. Desplaza la línea seleccionada, ubicándola debajo de la línea siguiente.
02/02/2016
2249
Perforadora vertical
02/02/2016
2250
Capítulo - Presentación del entorno -
Para acceder
Para acceder al entorno simplificado de programación de las elaboraciones para máquinas “Vertmax”, visualizar
2 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
2251
Capítulo - Presentación del entorno - Información acerca del entorno
Para programar otras elaboraciones, acceder al entorno Cad / Cam haciendo clic1 en el pulsador .
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
2252
Capítulo - Presentación del entorno - Vista panorámica del entorno
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
3 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
4 Tipo de documento (fichero) que contiene todas las instrucciones necesarias para elaborar las piezas de madera,
vidrio o mármol.
02/02/2016
2253
Capítulo - Presentación del entorno - Ficha Programa de elaboración
A. Barras de instrumentos
B. Área gráfica
C. Área de datos
02/02/2016
2254
Capítulo - Estructura del entorno -
02/02/2016
2255
Capítulo - Estructura del entorno - Área gráfica
Área gráfica
Área central, dedicada a la visualización de la placa y de las elaboraciones.
821. El área gráfica
02/02/2016
2256
Capítulo - Estructura del entorno - Área de datos
Área de datos
Zona delimitada, ubicada en la parte derecha del entorno, donde se encuentran las fichas A que contienen los
parámetros de programación de la elaboración y las fichas B con los nodos de las elaboraciones.
822. Área de datos
A. Fichas de parámetros
B. Fichas nodos de elaboraciones
C. Mandos del área datos
02/02/2016
2257
Capítulo - Estructura del entorno - Barras de instrumentos
Barras de instrumentos
823. Instrumentos
02/02/2016
2258
Capítulo - Estructura del entorno - Barra de estado
Barra de estado
La barra de estado1 se encuentra en la parte inferior del programa de aplicación2 y contiene los siguientes
pulsadores:
Variables
Abre la sección de las variables. Para la descripción, véase Referencias introductorias.
Cotas
Muestra (pulsador3 habilitado) u oculta en el área gráfica las cotas del dibujo.
1 Barra larga ubicada en la parte inferior de la aplicación que muestra la información correspondiente al entorno
activo.
2 Sinónimo de programa, software dedicado a trabajos específicos de gestión de los datos, de la gráfica, etc.
3 Campo mandos sensible a un clic del ratón que permite activar una operación.
02/02/2016
2259
Capítulo - Instrumentos y mandos -
Instrumentos y mandos
02/02/2016
2260
Capítulo - Instrumentos y mandos - Instrumentos de gestión de los programas
Véase también:
• Crear el documento
Crea un nuevo documento, copiando los datos del documento seleccionado en la tabla.
Indicar el nombre del documento en el campo2 de datos correspondiente de la ventana de
diálogo3.
Abre en el entorno Cad / Cam el documento seleccionado en la tabla para poder agregar otras
elaboraciones.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
3 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
2261
Capítulo - Instrumentos y mandos - Instrumentos para las elaboraciones
Listado de pulsadores
02/02/2016
2262
Capítulo - Instrumentos y mandos - Instrumentos de gestión de los gráficos
02/02/2016
2263
Capítulo - Instrumentos y mandos - Mandos del área datos
Mandos textuales
Lanzar la Muestra la ventana de diálogo para ejecutar la elaboración; es decir, generar los
ficheros para el CN. Los campos de datos de color gris están deshabilitados; se
elaboración
modifican durante la elaboración tomando los datos de la lista de trabajo del CN.
Véase también:
• Generar los ficheros para el CN
02/02/2016
2264
Capítulo - Descripción de la ficha Datos -
Descripción
Permite definir las dimensiones de la lámina de vidrio y programar la elaboración de amolado.
Lista de secciones
• Lámina
• Aristas
• Amolado
Lámina
Longitud X
LPX
Dimensión x de la placa.
Altura Y
LPY
Dimensión y de la placa.
Espesor Z
LPZ
Espesor de la lámina.
Medición dimensiones
PanelProgramming
Permite definir si se miden las dimensiones de la lámina utilizando los sensores específicos, presentes en la
máquina.
02/02/2016
2265
Capítulo - Descripción de la ficha Datos -
Ninguna
La medición no se efectúa.
X, Y
Se miden la longitud y el largo de la lámina.
Z
Se mide el espesor de la lámina.
X, Y, Z
Se miden todas las dimensiones de la lámina.
Tipo de vidrio
Bajo de emisión
Aristas
Permite habilitar (casilla marcada2) o deshabilitar el tipo de ángulo de cada arista de la lámina.
Tipo aristas
AllCornersType
Permite seleccionar la forma de todas las aristas de la lámina; solo si el campo3 de datos Selección avanzada
arista ha sido deshabilitado.
1 Hacer clic en una casilla para quitar el marcador, para deshabilitar su función.
3 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2266
Capítulo - Descripción de la ficha Datos -
Arista viva.
Racor
Arista con chaflán en arco.
Chaflán
Arista con chaflán lineal.
Permite seleccionar la forma de la arista superior izquierda; solo si el campo de datos Selección avanzada arista
ha sido habilitado.
Véase la descripción del campo de datos Valor del chaflán aplicado a la arista superior izquierda.
02/02/2016
2267
Capítulo - Descripción de la ficha Datos -
Permite seleccionar la forma de la arista superior derecha; solo si el campo de datos Selección avanzada arista
ha sido habilitado.
Véase la descripción del campo de datos Valor del chaflán aplicado a la arista superior derecha.
Permite seleccionar la forma de la arista inferior derecha; solo si el campo de datos Selección avanzada arista ha
sido habilitado.
Véase la descripción del campo de datos Valor del chaflán aplicado a la arista inferior derecha.
Permite seleccionar la forma de la arista inferior izquierda; solo si el campo de datos Selección avanzada arista
ha sido habilitado.
Véase la descripción del campo de datos Valor del chaflán aplicado a la arista inferior izquierda.
Amolado
Amolado activado
IsEdgingActive
Habilita (casilla marcada) o deshabilita los campos de datos para programar el amolado del borde de la lámina.
Amolado
EdgingSidesSelection
Permite definir los bordes de los lados de la lámina en los cuales se efectúa el amolado. Seleccionar la opción
deseada.
02/02/2016
2268
Capítulo - Descripción de la ficha Datos -
Perfil
Profile
Canto plano
Generar un borde con perfil plano con o sin chaflanes.
825. Perfil chato con chaflanes
Canto redondo
Generar un borde con perfil levemente redondeado o con forma de toro.
826. Perfil redondo toro
Secuencia
Sequence
02/02/2016
2269
Capítulo - Perforación -
Perforación
Descripción
Genera perforaciones y avellanados en la superficie delantera y trasera de la lámina.
Lista de secciones
• Datos geométricos
• Datos herramienta
• Datos de elaboración
• Amolado delantero
• Amolado trasero
• Propiedades (ficha Avanzadas)
02/02/2016
2270
Capítulo - Perforación - Descripción de los datos
Datos geométricos
Arista de referencia
FCRN
Aristas de referencia de la lámina desde donde se parte para calcular las coordenadas de los orificios.
Seleccionar en la figura la arista deseada.
Posición x
X
Posición y
Y
Diámetro
DIA
Diámetro del orificio; en ese caso se filtran solo las herramientas con este diámetro.
Datos herramienta
Herramienta delantera
TNM
Permite seleccionar la herramienta deseada entre las almacenadas en la base de datos1 para efectuar la
perforación con el cabezal delantero.
1 Banco de datos. Fichero de datos dispuestos de manera organizada de manera que puedan quedar rápidamente
disponibles mediante un programa de búsqueda y gestión.
02/02/2016
2271
Capítulo - Perforación - Descripción de los datos
Herramienta trasera
TNMR
Permite seleccionar la herramienta deseada entre las almacenadas en la base de datos para efectuar la
perforación con el cabezal trasero.
Hacer clic en el campo y seleccionar la herramienta en la ventana correspondiente.
Permite seleccionar la herramienta deseada entre las almacenadas en la base de datos para efectuar el
avellanado con el cabezal delantero.
Hacer clic en el campo y seleccionar la herramienta en la ventana correspondiente.
Permite seleccionar la herramienta deseada entre las almacenadas en la base de datos para efectuar el
avellanado con el cabezal trasero.
Hacer clic en el campo y seleccionar la herramienta en la ventana correspondiente.
Datos de elaboración
Tipo de perforación
TYPB
Estándar
Perforación normal (más lenta) en ambas caras de la lámina.
Rápida
Perforación más rápida en ambas caras de la lámina.
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
02/02/2016
2272
Capítulo - Perforación - Descripción de los datos
Simple delantera
Perforación solo en la cara delantera de la lámina.
Simple trasera
Perforación solo en la cara trasera de la lámina.
Tipo de avellanado
TYPC
Simple delantera
Avellanado solo en la cara delantera de la lámina.
Simple trasera
Avellanado solo en la cara trasera de la lámina.
Doble
Avellanado en ambas caras de la lámina.
Elaboración de avellanado
WRKC
Avellanado Directo
Elaboración de perforación y de avellanado.
De percusión
PER
02/02/2016
2273
Capítulo - Perforación - Descripción de los datos
El campo se habilita seleccionando la opción Avellanado Directo del campo de datos Elaboración de avellanado.
Amolado delantero
Esta sección se visualiza cuando se selecciona la opción Simple delantera o la opción Doble en el campo de
datos Tipo de avellanado.
Eliminación
REMF
Cantidad de material que debe extraerse para avellanar el orificio (ref. A, figura 827).
827.
Número de pasadas
NUMPASF
% Reducción velocidad
REDFEEDF
Velocidad de avance
FEEDF
02/02/2016
2274
Capítulo - Perforación - Descripción de los datos
Amolado trasero
Esta sección se visualiza cuando se selecciona la opción Simple trasera o la opción Doble en el campo de datos
Tipo de avellanado.
Eliminación
REMR
Cantidad de material que debe extraerse para avellanar el orificio (ref. A, figura 827).
Número de pasadas
NUMPASR
% Reducción velocidad
REDFEEDR
Velocidad de avance
FEEDR
Propiedades
Nombre
NMC
02/02/2016
2275
Capítulo - Perforación - Descripción de los datos
El texto ingresado en este campo permite renombrar la cadena de texto del nodo1, aquella cerca del icono2 del
instrumento seleccionado, para distinguirla de las otras presentes en la lista de árbol3 de las elaboraciones.
Dejando el campo vacío, el sistema ingresa automáticamente el texto de default4.
Ejecutar elaboración
EXE
Layer
LAY
3 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
4 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
5 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
2276
Capítulo - Nuevos posicionamientos -
Nuevos posicionamientos
Descripción
Permite programar el posicionamiento de los carros para sostener y transportar la lámina.
Lista de secciones
• Carro 1
• Carro 2
• Carro 3
• Carro 4
• Propiedades (ficha Avanzadas)
02/02/2016
2277
Capítulo - Nuevos posicionamientos - Descripción de los datos
Carro 1
Carro 2
Carro 3
Carro 4
02/02/2016
2278
Capítulo - Nuevos posicionamientos - Descripción de los datos
Propiedades
Nombre
NMC
Ejecutar elaboración
EXE
Layer
LAY
1 Área, zona delimitada que contiene datos o mandos (campo de datos o campo mandos).
4 Estructura que contiene varias opciones, denominadas nodos, que se abren como una lista de árbol con
ramificaciones y sub-ramificaciones. El nodo que se encuentra en el nivel más alto es llamado raíz, todos los otros son
hijos de un único nodo y pueden tener, a su vez, nodos hijos.
5 Predefinido, preconfigurado. Información básica, útil para el control cuando no se ingresa el dato requerido.
6 Instrumento creado para ejecutar una función / operación determinada. Por ejemplo el mando “Imprimir” permite
efectuar la impresión de un documento.
02/02/2016
2279
Capítulo - Nociones de uso -
Nociones de uso
02/02/2016
2280
Capítulo - Nociones de uso - Crear el documento
Crear el documento
Para crear un nuevo documento, proceder como se indica a continuación:
1. Hacer clic1 en el pulsador2 para abrir la ventana de diálogo3 correspondiente de creación del
documento.
Vacío
Crea un documento vacío.
Desde el modelo
Crea un documento partiendo de un modelo. Seleccionar el modelo deseado.
Desde fichero
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
2 Campo mandos sensible a un clic del ratón que permite activar una operación.
3 Recuadro que permite dialogar con la aplicación activa, usado generalmente para seleccionar opciones o para
definir datos a fin de ejecutar un mando específico.
02/02/2016
2281
Capítulo - Nociones de uso - Crear el documento
Crea un documento partiendo desde un fichero con formato DXF1 o bSolid creado con anterioridad. Hacer
clic en el pulsador Seleccionar ubicado abajo y seleccionar el fichero utilizando la ventana de sistema2
correspondiente.
1 Tipo de extensión que identifica ficheros de gráficos vectoriales bidimensionales usados por los sistemas de Cad.
02/02/2016
2282
Capítulo - Nociones de uso - Generar los ficheros para el CN
Tipo de optimización
Permite seleccionar el tipo de optimización para elaborar la placa y posicionar los carros.
Calidad
Optimiza la elaboración favoreciendo la calidad del producto final.
Productividad
Optimiza la elaboración favoreciendo la velocidad de ejecución de las elaboraciones, determinando una
disminución de la calidad del producto final.
Cantidad de piezas
QT
Cuentapiezas
COUNTER
Origen
ORIGIN
Origen de la máquina.
Activación Stop
STOP
1 (1) Se refiere a la acción de presionar el botón del ratón sobre un objeto (icono, pulsador, etc.), que en la pantalla
aparece debajo del cursor, y de soltarlo inmediatamente. (2 verbo) Presionar y soltar inmediatamente el pulsador
izquierdo del ratón después de haber seleccionado un mando para activar la función vinculada a este.
02/02/2016
2283
Capítulo - Nociones de uso - Generar los ficheros para el CN
02/02/2016
2284
