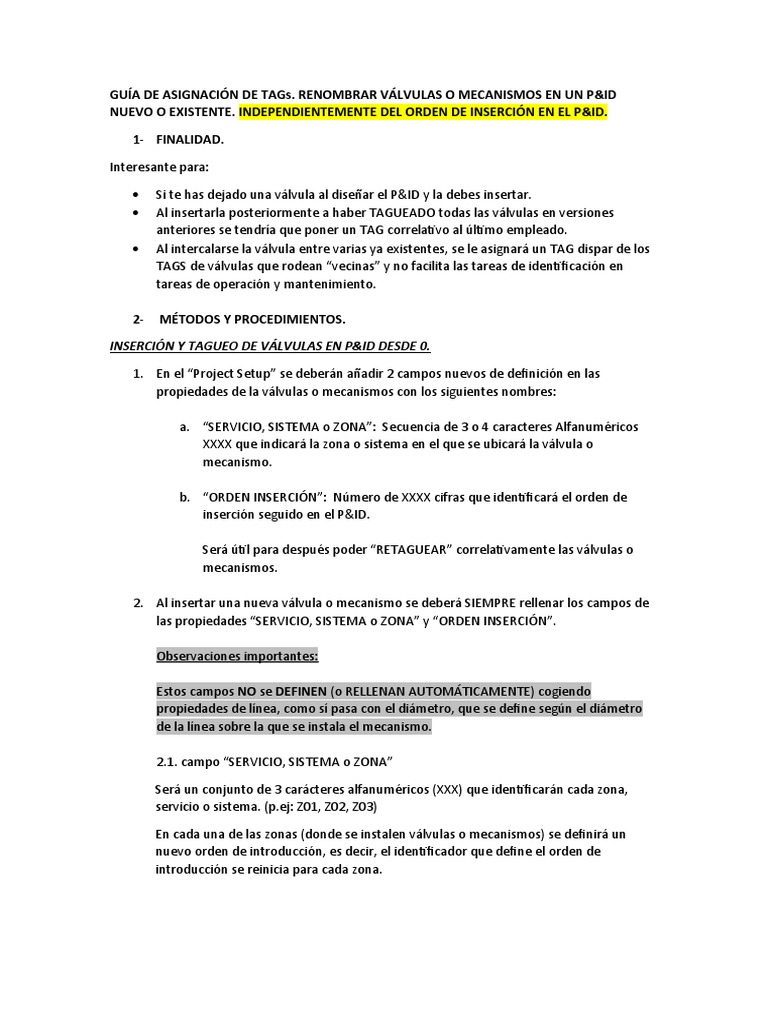

GUÍA DE ASIGNACIÓN DE TAGs.

RENOMBRAR VÁLVULAS O MECANISMOS EN UN P&ID

NUEVO O EXISTENTE. INDEPENDIENTEMENTE DEL ORDEN DE INSERCIÓN EN EL P&ID.

1- FINALIDAD.

Interesante para:

 Si te has dejado una válvula al diseñar el P&ID y la debes insertar.

 Al insertarla posteriormente a haber TAGUEADO todas las válvulas en versiones
anteriores se tendría que poner un TAG correlativo al último empleado.
 Al intercalarse la válvula entre varias ya existentes, se le asignará un TAG dispar de los
TAGS de válvulas que rodean “vecinas” y no facilita las tareas de identificación en
tareas de operación y mantenimiento.

2- MÉTODOS Y PROCEDIMIENTOS.

INSERCIÓN Y TAGUEO DE VÁLVULAS EN P&ID DESDE 0.

1. En el “Project Setup” se deberán añadir 2 campos nuevos de definición en las

propiedades de la válvulas o mecanismos con los siguientes nombres:

a. “SERVICIO, SISTEMA o ZONA”: Secuencia de 3 o 4 caracteres Alfanuméricos

XXXX que indicará la zona o sistema en el que se ubicará la válvula o
mecanismo.

b. “ORDEN INSERCIÓN”: Número de XXXX cifras que identificará el orden de

inserción seguido en el P&ID.

Será útil para después poder “RETAGUEAR” correlativamente las válvulas o

mecanismos.

2. Al insertar una nueva válvula o mecanismo se deberá SIEMPRE rellenar los campos de
las propiedades “SERVICIO, SISTEMA o ZONA” y “ORDEN INSERCIÓN”.

Observaciones importantes:

Estos campos NO se DEFINEN (o RELLENAN AUTOMÁTICAMENTE) cogiendo

propiedades de línea, como sí pasa con el diámetro, que se define según el diámetro
de la línea sobre la que se instala el mecanismo.

2.1. campo “SERVICIO, SISTEMA o ZONA”

Será un conjunto de 3 carácteres alfanuméricos (XXX) que identificarán cada zona,

servicio o sistema. (p.ej: Z01, Z02, Z03)

En cada una de las zonas (donde se instalen válvulas o mecanismos) se definirá un

nuevo orden de introducción, es decir, el identificador que define el orden de
introducción se reinicia para cada zona.
 2.2. Campo “ORDEN INSERCIÓN”

El identificador numérico indicador del orden de introducción se iniciará en cada zona

en “1” e irá incrementándose unitariamente y de forma correlativa hasta el “9999”.

En caso de necesitar más identificadores se deberá predefinir en la programación

dentro del “Project Setup”.

Si un diseño de P&ID se realiza en varias jornadas, para continuar introduciendo

válvulas se deberá seguir con la enumeración donde se pausó. Para consultarla, se
deberá acceder al “Project Manager”, se irá a la sección de válvulas (o mecanismos). A
continuación, situarse en el intervalo de válvulas que pertenecen al “SERVICIO,
SISTEMA o ZONA” de interés (donde se dejó en la sesión anterior) e identificar en el
campo “ORDEN INSERCIÓN” el último identificador utilizado y se prosigue con el
diseño.

3. Al insertar la nueva válvula o mecanismo NO ASIGNAR TAG.

NO ASIGNAR TAG = dejar el TAG que viene por defecto.

Para evitar errores de duplicar identificadores de mecanismos o válvulas (aunque

posteriormente se renombrarán o “Taguearán” todas de nuevo y se machacará el Tag
actual, pero es recomendable hacerlo así para cuando haya muchas válvulas).

4. Se continuará con el diseño del P&ID de forma convencional.

Se procederá a continuar con el diseño del P&ID por “SERVICIO, SISTEMA o ZONA”
hasta llegar a un estado “A priori” definitivo.

5. Asignación de TAGS por familias de mecanismos siguiendo el orden de inserción.

5.1. Acceder al “Project Manager”.

5.2. Situarse en el “Current Drawing” o “Current Project” dependiendo del nivel en el

que desemos operar.

5.3. Seleccionar la categoría o subcategoría (p.ej: Valves, o Valves > Hand Valves) de
mecanismo que se desea “RETAGUEAR” o “TAGUEAR” por primera vez (Renombrar el
TAG por defecto asignado en su inserción).

5.4. En el menú se deberá seleccionar la opción “Export”

La opción “Export” te plasmará lo que se muestra en la pantalla “Project Manager” en

un archivo Excel.

5.5. Abrir el archivo Excel, desprotegerlo y filtrar.

a. Archivo > Información > Proteger libro > Desproteger

b. Seleccionar todas las celdas de la hoja y luego:
 b.1. Inicio > Edición > Ordenar y filtrar > Filtro

5.6. Situarse en el campo de “SERVICIO, SISTEMA o ZONA”.

5.7. Seleccionar una celda del “SERVICIO, SISTEMA o ZONA” que se desea “Retaguear”
o “Reasignar TAG” y se aplica el filtro por contenido de celda o texto.

5.8. Comprobar que el filtro se ha aplicado.

Verificar que en el campo donde se ha aplicado el filtro SÓLO aparece ese valor en las
celdas mostradas.

5.9. Situarse en el campo de “ORDEN INSERCIÓN” y ordenar de forma “Ascendente”.

5.9.1. Se procede a situarse en el nombre de la columna que identifica el

campo deseado.

5.9.2. Se pulsa el botón derecho del ratón y se selecciona “Ordenar de A a Z”.

5.9.3. Comprobar que los contenidos de las celdas están ordenados de forma
ascendente.

5.10. Situarse en el campo “NUMBER”

“NUMBER”: Código de 3 (o 4 dígitos según lo que se define al programar el

“Project Setup”) que junto con el campo “CODE” da nombre al TAG de los
mecanismos.

5.10.1 Enumerar los mecanismos con la combinación numérica deseada.

El identificador “NUMBER” se iniciará en “001” y se irá incrementando

secuencialmente de forma unitaria. “001”, “002”, …, “999”.

Truco:

 Enumerar los 2 primeros mecanismos y luego seleccionar las 2 celdas.

 Situarse en la esquina inferior derecha (en la cruz) y hacer 2 “Click.
o Al hacer 2 Click se estira la enumeración fijada en la serie que
sigue las dos celdas seleccionadas.

5.10.2. Comprobar que el campo “NUMBER” se ha modificado quedando

ordenado de forma creciente.

5.11. Desfriltrar todos los filtros aplicados.

5.12. Guardar y cerrar archivo Excel.

5.13. Acceder al “Data Manager” y seleccionar la opción “Import”.

5.14. Seleccionar el archivo a importar. (Archivo guardado en paso 5.12.)

5.15. Cargar el archivo.

5.16. Comprobar en el “Data Manager” que los campos de “Valve Tag” aparecen los
valores modificados.

6. Situarse en el “AutoCAD 3D Plant” en la ventana “Modelo”.

7. Seleccionar 1 mecanismo de los que se han “Retagueado” e introducir el comando “Select
Similar”.

8. Hacer “Click” en botón secundario del ratón y seleccionar la opción “Annotate” + “Valve
Label” (si es cualquier otro mecanismo, en vez de aparecer “Valve Label” aparecerá el nombre
del mecanismo).

9. Comprobar que aparecen todas las etiquetas de los TAGs de los mecanismos.

10. Guardar Archivo (y hacer Check In).

INSERCIÓN Y TAGUEO DE NUEVAS VÁLVULAS EN P&ID YA EXISTENTE.

1. Se deberá acceder al P&ID a través de la aplicación “AutoCAD 3D Plant”.

2. Situarse en la pestaña del P&ID llamada “Modelo”, concretamente en el tramo donde
se deba añadir la válvula o mecanismo e insertarlo desde “Pallette” con el TAG que
viene por defecto.
3. Guardar el archivo para que se actualice el “Data Manager”.
4. Abrir el “Data Manager” y situarse en el nivel que se desea “Retaguear”.
5. Proceder a exportar la lista de mecanismos o válvulas a formato Excel siguiendo el
mismo procedimiento que 5.4 (del apartado anterior).
6. Abrir el archivo y desprotegerlo para editarlo.

Para ello, proceder de la misma forma que aparece detallada en el paso 5.5 (del
apartado anterior y aplicar filtrado).
7. Situarse en el campo “SERVICIO, SISTEMA o ZONA” y filtrar por identificador deseado.
8. Situarse en el campo “ORDEN INSERCIÓN” y Ordenar de forma “Ascendente” (según se
describe en 5.9 del apartado anterior).
9. Seleccionar TODA la Fila de Excel que describe la válvula o mecanismo nuevo
introducir.
10. Cortar la Fila de Excel. (Control + X)
11. Situarse y seleccionar la Fila de Excel que hace referencia a la válvula o mecanismo
inmediatamente posterior.
12. Habiendo seleccionado la Fila anterior, botón derecho de ratón y seleccionar “Insertar
celdas cortadas”.
13. Comprobar que se inserta entre las 2 filas el archivo donde se definen las válvulas que
en el estado futuro quedarán como anterior y posterior al introducido.
14. Comprobar que ya no existe la fila dónde inicialmente y por defecto se insertó el
mecanismo.
15. Desfiltrar TODOS los filtros aplicados.
16. Guardar Archivo y cerrar.
17. Proceder desde el “Data Manager” a “Import” el archivo anterior.
18. Comprobar en “Data Manager” que aparece la nueva válvula o mecanismo.
19. Eliminar las etiquetas de TAGs de los mecanismos “Retagueados” como sigue:
a. Seleccionar 1 etiqueta “Label” de un mecanismo a “Reetiquetar”.
b. Introducir el comando “Select Similar”.
c. Pulsar “Supr”.
20. Comprobar que se han eliminado todas las etiquetas “Label” de dichos mecanismos.
21. Situarse y seleccionar uno de los mecanismos a “Reetiquetar”.
22. Reetiquetar las válvulas o mecanismos tal y como aparece descrito en los pasos: 7,8,9
y 10 (del apartado anterior).
