UNIVERSIDAD CONTINENTAL

CONSOLIDADO 2 : MECÁNICA DE MATERIALES 2

Sección : ASU-01414-22320 Apellidos : MAMANI CONDORI

Asignatura : MECÁNICA DE MATERIALES 2 Nombres : RENSON

Docente : ING. CARLOS MARTINEZ ROMERO Fecha : OCTUBRE 2022 Duración: 90 minutos

NOMBRES Y APELLIDOS: RENSON MAMANI CONDORI

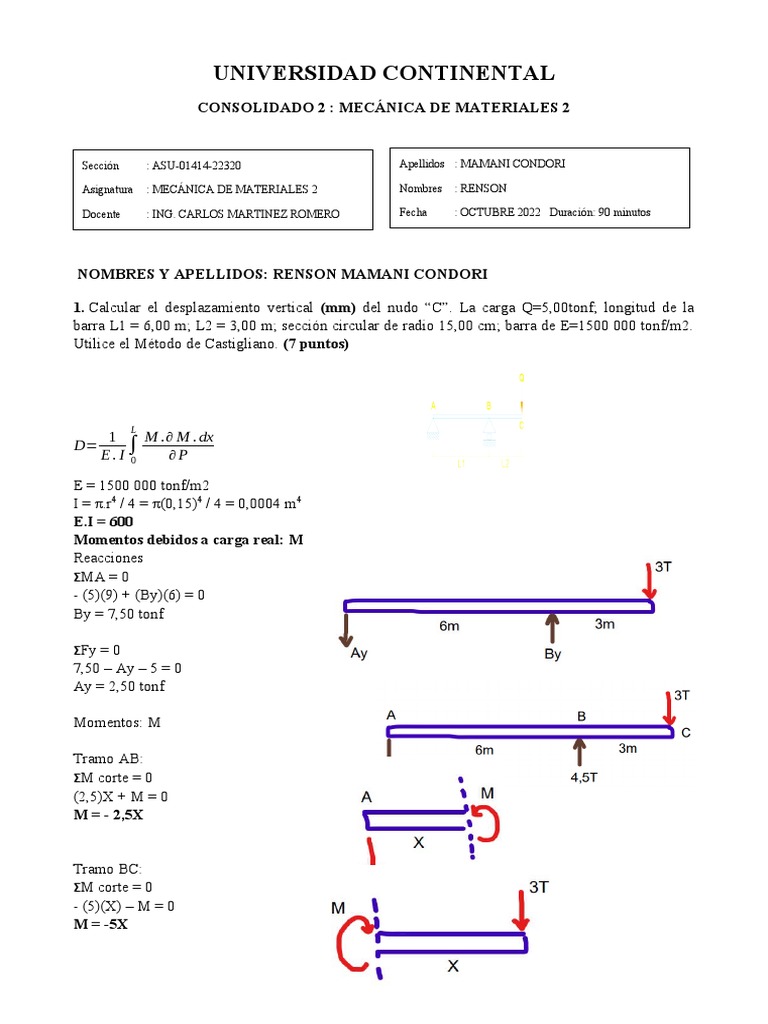

1. Calcular el desplazamiento vertical (mm) del nudo “C”. La carga Q=5,00tonf; longitud de la
barra L1 = 6,00 m; L2 = 3,00 m; sección circular de radio 15,00 cm; barra de E=1500 000 tonf/m2.
Utilice el Método de Castigliano. (7 puntos)

L
1 M .∂ M . dx
D= ∫
E. I 0 ∂P

E = 1500 000 tonf/m2

I = π.r4 / 4 = π(0,15)4 / 4 = 0,0004 m4
E.I = 600
Momentos debidos a carga real: M
Reacciones
ΣMA = 0
- (5)(9) + (By)(6) = 0
By = 7,50 tonf

ΣFy = 0
7,50 – Ay – 5 = 0
Ay = 2,50 tonf

Momentos: M

Tramo AB:
ΣM corte = 0
(2,5)X + M = 0
M = - 2,5X

Tramo BC:
ΣM corte = 0
- (5)(X) – M = 0
M = -5X
Momentos debidos a carga de Castigliano: M
ΣMA = 0
- (P)(9) + (By)(6) = 0
By = 1,5P

ΣFy = 0
- Ay + 1,5P – P = 0
Ay = 0,5P

Tramo AB
ΣM corte = 0
(0,5P)(X) + M = 0
M = - 0,5PX
∂M / ∂P = -0,5X

Tramo BC
ΣM corte = 0
- (P)(X) – M = 0
M = - P.X
∂M / ∂P = -X

Reemplazando:
L
1
D= ∫ M .∂∂MP . dx
E. I 0

B C
M . ∂ M . dx M . ∂ M . dx
600 D=∫ +∫
A ∂P B ∂P

6 3
600 D=∫ (−2 , 5 X ) (−0,5 X ) dx +∫ (−5 X ) (−X ) dx
0 0

6 3
600 D=∫ ( 1,2 5 X ) dx +∫ ( 5 X 2 ) dx
2

0 0

3 6 3 3
1 ,2 5 X
600 D=
3
∫ + 5 3X ∫
0 0

600 D = 90 + 45
600 D = 135
D = 0,225 m
D = 22,50 cm
2. Calcular el desplazamiento vertical en el punto medio de la barra. La carga
W=3,00tonf/m; longitud de la barra L = 5,00 m; sección cuadrada de lado 50,00 cm;
barra de concreto de E = 2 000 000 tonf/m2. Utilice el Método de la Carga Unitaria.
(7 puntos)

Solución
L
m . M . dx
D=∫
0 E. I
E = 2 000 000 tonf/m2
I = lado4 / 12 = 0,504 / 12 = 0,0052 m4
E.I = 2 000 000 x 0,0052 = 10 400 tonf.m2

Carga real: M
ΣMcorte = 0
7.5X – (3X)(X/2) – M = 0
M =+7.5X – 1.5X2
Carga unitaria: m
ΣMcorte = 0
0,5X – m = 0
m = 0,5X
Reemplazando:
2,5 2
(0,5 X )(7.5 X−1.5 X ) dx
D=∫
0 10400
2,5
10400 D=∫ (3 , 7 5 X −0 , 7 5 X )dx
2 3

3 4 2,5
3 , 7 5 X 0 ,7 5 X
10400 D=( − )∫
3 4 0

10400 D = 19,531 – 7,324

10400 D = 12,207
D = 0,00117 m
D = 1.17 mm
3. La columna de acero tiene una altura de 5,00 m. Para un factor de seguridad de 3
hallar la carga céntrica permisible y el correspondiente esfuerzo normal. Si la carga
permisible se aplica en un punto a 0,05 m del centroide, determine la deflexión
horizontal del extremo superior de la columna y el esfuerzo normal máximo. Sección
cuadrada de lado 0,15 m; E = 20 000 000,00 tonf/m2. (6 puntos)

(
Ymáx=e sec ⁡(
π
2 √ P
Pcr
)−1 )
σ máx=
P
A (
e.c
1+ 2 sec ⁡(
r
π
2 (√ PcrP )))
a. Carga permisible: P perm
FS = Pcr / Pperm
Pperm = Pcr / FS
FS = 3
E = 20 000 000,00 tonf/m2
I = lado4 / 12 = 0,154 / 12 = 0,000042 m4
Le = K.L = 2 x 5 m = 10,00 m

COLUMNAS CENTRICAS Pcr

L efectiva = 10.00 s/u
Módulo E = 20,000,000.00 s/u
Inercia I = 0.000042 s/u
FS = 3.00 s/u
pi = 3.141593 s/u
P critico = 82.90 s/u
P permisible = 27.63 s/u

Pperm = 27.63 tonf

b. Carga excéntrica

(
Ymáx=e sec ⁡(

e = 0,05 m
π
2 √ 1
FS
)−1)
FS = 3

Ymáx=0,05 sec ⁡( (π 1
2 3
)−1

Ymáx = 0,05 ( (sec 0,91) – 1)

√ ) 0,91 está en radianes
Y máx = 0,05 ( 1,63 – 1)
Y máx = 0,0315 m
Y máx = 3,15 cm
σ máx=
Pperm
A (e.c
1+ 2 sec ⁡(
r
π
2 (√ FS1 )))
Pperm = 27,63 tonf
e = 0,05 m
A = 0,152 = 0,0225 m2
c = 0,15 / 2 = 0,075 m
I = 0,000042 m4
r = raíz (I / A)
r = raíz ( 0,000042 / 0,0225) = 0,043 m
FS = 3

σ máx=
27 , 63
0,0225 (1+
0,05 x 0,075
0,043
2
∗sec ⁡(
π
2 (√ 13 )))
σ máx=1228 ( 1+2,028 sec ⁡( 0,9068) )

σ máx=1228 ( 4,30 )

σ máx=5280,40 tonf /m 2
