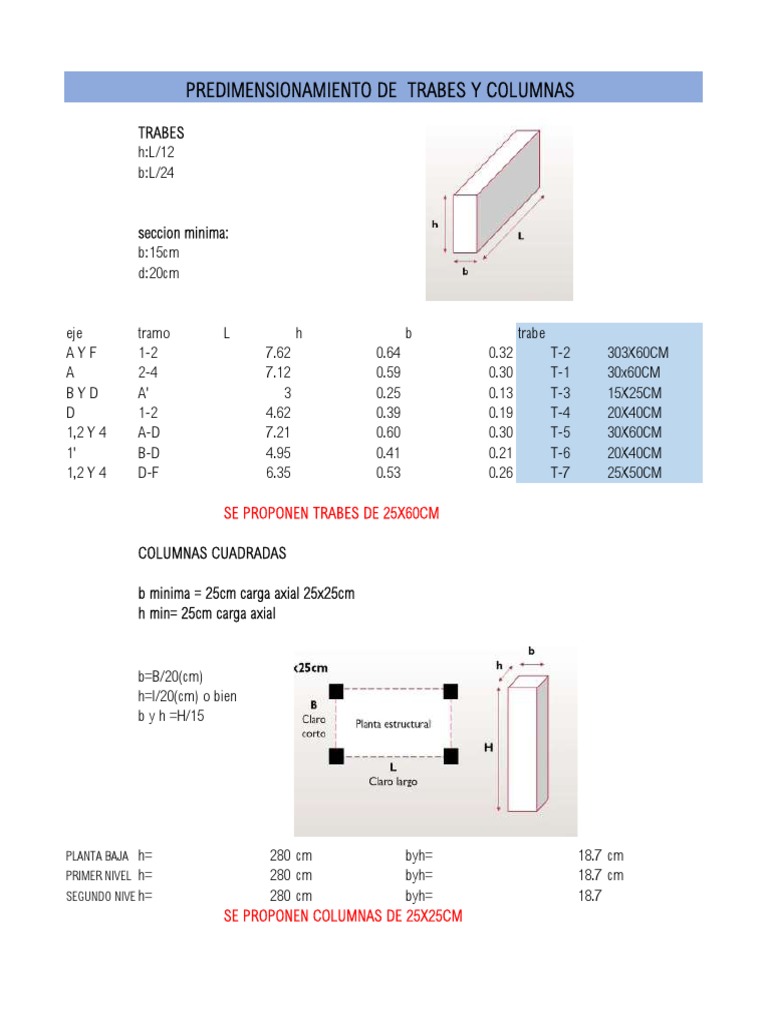

    PREDIMENSIONAMIENTO DE TRABES Y COLUMNAS

    TRABES
    h:L/12
    b:L/24

    seccion minima:
    b:15cm
    d:20cm

    eje tramo L h b trabe


    AYF 1-2 7.62 0.64 0.32 T-2 303X60CM
    A 2-4 7.12 0.59 0.30 T-1 30x60CM
    BYD A' 3 0.25 0.13 T-3 15X25CM
    D 1-2 4.62 0.39 0.19 T-4 20X40CM
    1,2 Y 4 A-D 7.21 0.60 0.30 T-5 30X60CM
    1' B-D 4.95 0.41 0.21 T-6 20X40CM
    1,2 Y 4 D-F 6.35 0.53 0.26 T-7 25X50CM

    SE PROPONEN TRABES DE 25X60CM

    COLUMNAS CUADRADAS

    b minima = 25cm carga axial 25x25cm


    h min= 25cm carga axial

    b=B/20(cm)
    h=l/20(cm) o bien
    b y h =H/15

    PLANTA BAJA h= 280 cm byh= 18.7 cm


    PRIMER NIVEL h= 280 cm byh= 18.7 cm
    SEGUNDO NIVELh= 280 cm byh= 18.7
    SE PROPONEN COLUMNAS DE 25X25CM
