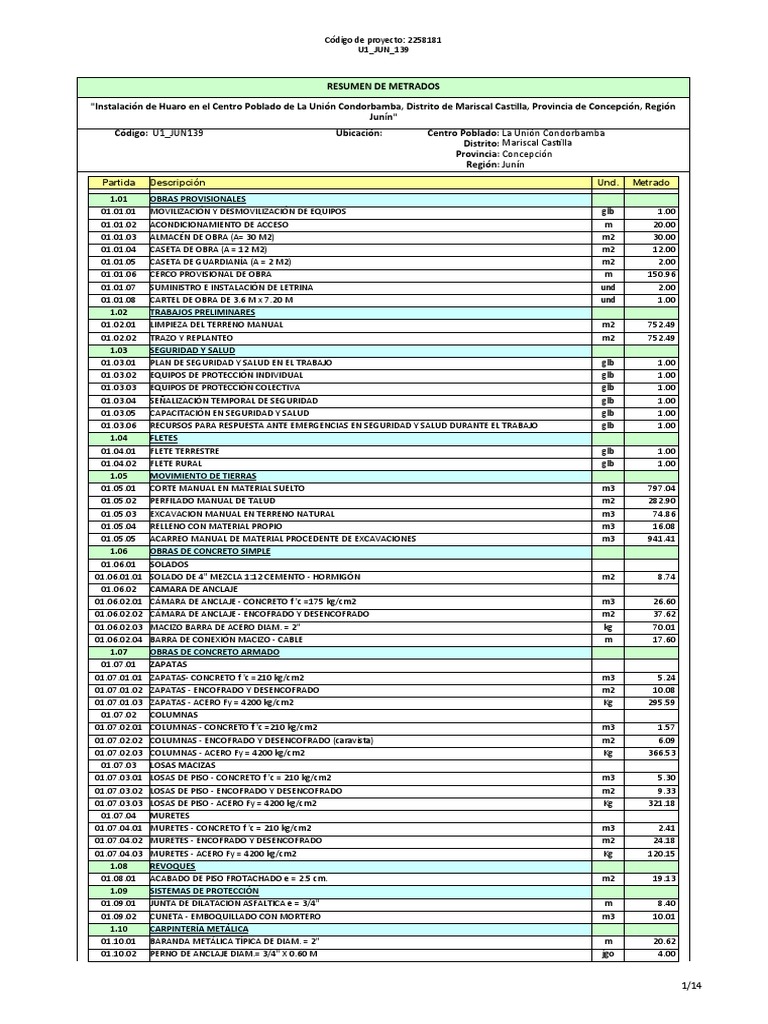

Código de proyecto: 2258181

U1_JUN_139

RESUMEN DE METRADOS

"Instalación de Huaro en el Centro Poblado de La Unión Condorbamba, Distrito de Mariscal Castilla, Provincia de Concepción, Región
Junín"
Código: U1_JUN139 Ubicación: Centro Poblado: La Unión Condorbamba
Distrito: Mariscal Castilla
Provincia: Concepción
Región: Junín
Partida Descripción Und. Metrado
1.01 OBRAS PROVISIONALES
01.01.01 MOVILIZACIÓN Y DESMOVILIZACIÓN DE EQUIPOS glb 1.00
01.01.02 ACONDICIONAMIENTO DE ACCESO m 20.00
01.01.03 ALMACÉN DE OBRA (A= 30 M2) m2 30.00
01.01.04 CASETA DE OBRA (A = 12 M2) m2 12.00
01.01.05 CASETA DE GUARDIANÍA (A = 2 M2) m2 2.00
01.01.06 CERCO PROVISIONAL DE OBRA m 150.96
01.01.07 SUMINISTRO E INSTALACIÓN DE LETRINA und 2.00
01.01.08 CARTEL DE OBRA DE 3.6 M x 7.20 M und 1.00
1.02 TRABAJOS PRELIMINARES
01.02.01 LIMPIEZA DEL TERRENO MANUAL m2 752.49
01.02.02 TRAZO Y REPLANTEO m2 752.49
1.03 SEGURIDAD Y SALUD
01.03.01 PLAN DE SEGURIDAD Y SALUD EN EL TRABAJO glb 1.00
01.03.02 EQUIPOS DE PROTECCIÓN INDIVIDUAL glb 1.00
01.03.03 EQUIPOS DE PROTECCIÓN COLECTIVA glb 1.00
01.03.04 SEÑALIZACIÓN TEMPORAL DE SEGURIDAD glb 1.00
01.03.05 CAPACITACIÓN EN SEGURIDAD Y SALUD glb 1.00
01.03.06 RECURSOS PARA RESPUESTA ANTE EMERGENCIAS EN SEGURIDAD Y SALUD DURANTE EL TRABAJO glb 1.00
1.04 FLETES
01.04.01 FLETE TERRESTRE glb 1.00
01.04.02 FLETE RURAL glb 1.00
1.05 MOVIMIENTO DE TIERRAS
01.05.01 CORTE MANUAL EN MATERIAL SUELTO m3 797.04
01.05.02 PERFILADO MANUAL DE TALUD m2 282.90
01.05.03 EXCAVACION MANUAL EN TERRENO NATURAL m3 74.86
01.05.04 RELLENO CON MATERIAL PROPIO m3 16.08
01.05.05 ACARREO MANUAL DE MATERIAL PROCEDENTE DE EXCAVACIONES m3 941.41
1.06 OBRAS DE CONCRETO SIMPLE
01.06.01 SOLADOS
01.06.01.01 SOLADO DE 4" MEZCLA 1:12 CEMENTO - HORMIGÓN m2 8.74
01.06.02 CAMARA DE ANCLAJE
01.06.02.01 CÁMARA DE ANCLAJE - CONCRETO f 'c =175 kg/cm2 m3 26.60
01.06.02.02 CÁMARA DE ANCLAJE - ENCOFRADO Y DESENCOFRADO m2 37.62
01.06.02.03 MACIZO BARRA DE ACERO DIAM. = 2" kg 70.01
01.06.02.04 BARRA DE CONEXIÓN MACIZO - CABLE m 17.60
1.07 OBRAS DE CONCRETO ARMADO
01.07.01 ZAPATAS
01.07.01.01 ZAPATAS- CONCRETO f 'c =210 kg/cm2 m3 5.24
01.07.01.02 ZAPATAS - ENCOFRADO Y DESENCOFRADO m2 10.08
01.07.01.03 ZAPATAS - ACERO Fy = 4200 kg/cm2 Kg 295.59
01.07.02 COLUMNAS
01.07.02.01 COLUMNAS - CONCRETO f 'c =210 kg/cm2 m3 1.57
01.07.02.02 COLUMNAS - ENCOFRADO Y DESENCOFRADO (caravista) m2 6.09
01.07.02.03 COLUMNAS - ACERO Fy = 4200 kg/cm2 Kg 366.53
01.07.03 LOSAS MACIZAS
01.07.03.01 LOSAS DE PISO - CONCRETO f 'c = 210 kg/cm2 m3 5.30
01.07.03.02 LOSAS DE PISO - ENCOFRADO Y DESENCOFRADO m2 9.33
01.07.03.03 LOSAS DE PISO - ACERO Fy = 4200 kg/cm2 Kg 321.18
01.07.04 MURETES
01.07.04.01 MURETES - CONCRETO f 'c = 210 kg/cm2 m3 2.41
01.07.04.02 MURETES - ENCOFRADO Y DESENCOFRADO m2 24.18
01.07.04.03 MURETES - ACERO Fy = 4200 kg/cm2 Kg 120.15
1.08 REVOQUES
01.08.01 ACABADO DE PISO FROTACHADO e = 2.5 cm. m2 19.13
1.09 SISTEMAS DE PROTECCIÓN
01.09.01 JUNTA DE DILATACIÓN ASFALTICA e = 3/4" m 8.40
01.09.02 CUNETA - EMBOQUILLADO CON MORTERO m3 10.01
1.10 CARPINTERÍA METÁLICA
01.10.01 BARANDA METÁLICA TÍPICA DE DIAM. = 2" m 20.62
01.10.02 PERNO DE ANCLAJE DIAM.= 3/4" X 0.60 M jgo 4.00

1/14
 Código de proyecto: 2258181
U1_JUN_139

1.11 PRUEBAS DE CALIDAD

01.11.01 DISEÑO DE MEZCLA f 'c = 100 kg/cm2 und 1.00
01.11.02 DISEÑO DE MEZCLA f 'c = 175 kg/cm2 und 1.00
01.11.03 DISEÑO DE MEZCLA f 'c = 210 kg/cm2 und 1.00
01.11.04 ENSAYO A LA COMPRESIÓN DEL CONCRETO INC. TRASLADO und 30.00
1.12 MITIGACIÓN DE IMPACTO AMBIENTAL
01.12.01 ACONDICIONAMIENTO DE BOTADERO S/EQUIPO m2 627.61
01.12.02 MATERIAL PARA MANEJO DE RESIDUOS glb 1.00
01.12.03 SEMBRADO DE PLANTAS TÍPICAS m2 627.61
1.13 MONITOREO ARQUEOLÓGICO
01.13.01 MONITOREO ARQUEOLÓGICO glb 1.00

2/14
 Código de Proyecto: 2258181
U1_JUN_139

METRADO DE OBRAS PROVISIONALES, TRABAJOS PRELIMINARES,SEGURIDAD Y SALUD, FLETES Y MOVIMIENTO DE TIERRAS

"Instalación de Huaro en el Centro Poblado de La Unión Condorbamba, Distrito de Mariscal Castilla, Provincia de Concepción, Región Junín"
Código: U1_JUN139 Ubicación: Centro Poblado: La Unión Condorbamba
Distrito: Mariscal Castilla
Provincia: Concepción
Región: Junín
Nro. de
Item Descripción Unidad veces Largo Ancho Altura Parcial Total
1.00 OBRAS CIVILES
1.01 OBRAS PROVISIONALES
01.01.01 MOVILIZACIÓN Y DESMOVILIZACIÓN DE EQUIPOS glb 1.00
Movilización y desmovilización de equipos 1.00 1.00
01.01.02 ACONDICIONAMIENTO DE ACCESO m 20.00
Acondicionamiento de acceso 1.00 20.00 20.00
01.01.03 ALMACÉN DE OBRA (A= 30 M2) m2 30.00
Almacén de obra 1.00 30.00 30.00
01.01.04 CASETA DE OBRA (A = 12 M2) m2 12.00
Caseta de obra 1.00 12.00 12.00
01.01.05 CASETA DE GUARDIANÍA (A = 2 M2) m2 2.00
Caseta de guardianía 1.00 2.00 2.00
01.01.06 CERCO PROVISIONAL DE OBRA m 150.96
Margen Izquierda
Cerco 1.00 53.54 53.54
Margen Derecha
Cerco 1.00 97.42 97.42
01.01.07 SUMINISTRO E INSTALACIÓN DE LETRINA und 2.00
Margen Izquierda
Letrina 1.00 1.00
Margen Derecha
Letrina 1.00 1.00
01.01.08 CARTEL DE OBRA DE 3.6 M x 7.20 M und 1.00
Cartel de 3.6 m x 7.20 m 1.00 1.00

1.02 TRABAJOS PRELIMINARES

01.02.01 LIMPIEZA DEL TERRENO MANUAL m2 752.49
Margen Izquierda 1.00 181.86 181.86

Margen Derecha
1.00 570.63 570.63
01.02.02 TRAZO Y REPLANTEO m2 752.49
Margen Izquierda 1.00 181.86 181.86

Margen Derecha
1.00 570.63 570.63

1.03 SEGURIDAD Y SALUD

01.03.01 PLAN DE SEGURIDAD Y SALUD EN EL TRABAJO glb 1.00
Plan de Seguridad y Salud en el Trabajo 1.00 1.00
01.03.02 EQUIPOS DE PROTECCIÓN INDIVIDUAL glb 1.00
Equipos de Protección Individual 1.00 1.00
01.03.03 EQUIPOS DE PROTECCIÓN COLECTIVA glb 1.00
Equipos de Protección Colectiva 1.00 1.00
01.03.04 SEÑALIZACIÓN TEMPORAL DE SEGURIDAD glb 1.00
Señalización temporal de seguridad 1.00 1.00
01.03.05 CAPACITACIÓN EN SEGURIDAD Y SALUD glb 1.00
Capacitación en seguridad y salud 1.00 1.00
01.03.06 RECURSOS PARA RESPUESTA ANTE EMERGENCIAS EN SEGURIDAD Y glb 1.00
SALUD DURANTE EL TRABAJO
Recursos para respuesta ante emergncias en seguridad y salud
1.00 1.00
durante el trabajo

1.04 FLETES
01.04.01 FLETE TERRESTRE glb 1.00
Flete Terrestre 1.00 1.00
01.04.02 FLETE RURAL glb 1.00
Flete Rural 1.00 1.00

1.05 MOVIMIENTO DE TIERRAS

01.05.01 CORTE MANUAL EN MATERIAL SUELTO m3 797.04
Margen Izquierda
Plataforma principal 1.00 117.82 117.82
Plataforma auxiliar 1.00 32.78 32.78
Margen Derecha
Plataforma principal 1.00 646.44 646.44
01.05.02 PERFILADO MANUAL DE TALUD m2 282.90
Margen Derecha
Aledaño a plataforma principal 1.00 282.90 282.90
01.05.03 EXCAVACION MANUAL EN TERRENO NATURAL m3 74.86
Margen Izquierda
Zapatas
Z-01 1.00 2.70 3.10 1.60 13.39
Bases de murete que rodea a la losa de recepción 2.00 1.30 0.40 0.85 0.88
1.00 0.50 0.40 0.85 0.17
Losa inclinada 1.00 1.00 1.75 0.65 1.14
Cámara de anclaje 1.00 3.10 2.60 1.65 13.30

3/14
 Código de Proyecto: 2258181
U1_JUN_139

Cunetas 1.00 27.80 1.23 0.25 8.55

Margen Derecha
Zapatas
Z-01 1.00 2.70 3.10 1.60 13.39
Bases de murete que rodea a la losa de recepción 2.00 1.30 0.40 0.85 0.88
1.00 0.50 0.40 0.85 0.17
Losa inclinada 1.00 1.00 1.75 0.65 1.14
Cámara de anclaje 1.00 3.10 2.60 1.65 13.30
Cunetas 1.00 27.80 1.23 0.25 8.55
01.05.04 RELLENO CON MATERIAL PROPIO m3 16.08
Margen Izquierda
zona de zapatas y columnas P-01 1.00 13.39 13.39
-1.00 1.90 2.30 0.10 -0.44
-1.00 1.90 2.30 0.60 -2.62
-2.00 0.60 0.45 0.90 -0.49
zona de losa inclinada -1.00 0.34 1.75 -0.60
Murete -1.00 1.21 -1.21
Margen Derecha
zona de zapatas y pedestales 1.00 13.39 13.39
-1.00 1.90 2.30 0.10 -0.44
-1.00 1.90 2.30 0.60 -2.62
-2.00 0.60 0.45 0.90 -0.49
zona de losa inclinada -1.00 0.34 1.75 -0.60
Murete -1.00 1.21 -1.21
01.05.05 ACARREO MANUAL DE MATERIAL PROCEDENTE DE EXCAVACIONES m3 941.41
Margen Izquierda f.e.
procedente del corte 1.00 150.60 1.10 165.66
procedente de la excavación 1.00 37.43 1.10 41.17
referido al relleno -1.00 8.04 1.10 -8.84
Margen Derecha
procedente del corte 1.00 646.44 1.10 711.08
procedente de la excavación 1.00 37.43 1.10 41.17
referido al relleno -1.00 8.04 1.10 -8.84

4/14
 Código de proyecto: 2258181
U1_JUN_139

METRADO DE CONCRETO SIMPLE, ARMADO, REVOQUES, SISTEMA DE PROTECCIÓN, CARPINTARÍA METÁLICA, PRUEBAS DE CALIDAD, MITIGACIÓN DE IMPACTO
AMBIENTAL Y MONITOREO ARQUEOLÓGICO

"Instalación de Huaro en el Centro Poblado de La Unión Condorbamba, Distrito de Mariscal Castilla, Provincia de Concepción, Región Junín"
Código: U1_JUN139 Ubicación: Centro Poblado: La Unión Condorbamba
Distrito: Mariscal Castilla
Provincia: Concepción
Región: Junín

Nro. de
Item Descripción Unidad veces Largo Ancho Altura Parcial Total

1.06 OBRAS DE CONCRETO SIMPLE

01.06.01 SOLADOS
01.06.01.01 SOLADO DE 4" MEZCLA 1:12 CEMENTO - HORMIGÓN m2 8.74
Margen Izquierda
Bajo zapata Z-01 1.00 1.90 2.30 4.37
Margen Derecha
Bajo zapata Z-02 1.00 1.90 2.30 4.37
01.06.02 CAMARA DE ANCLAJE
01.06.02.01 CÁMARA DE ANCLAJE - CONCRETO f 'c =175 kg/cm2 m3 26.60
Margen Izquierda
Cámara de anclaje 1.00 3.10 2.60 1.65 13.30
Margen Derecha
Cámara de anclaje 1.00 3.10 2.60 1.65 13.30
01.06.02.02 CÁMARA DE ANCLAJE - ENCOFRADO Y DESENCOFRADO m2 37.62
Margen Izquierda
Cámara de anclaje 2.00 3.10 1.65 10.23
2.00 2.60 1.65 8.58
Margen Derecha
Cámara de anclaje 2.00 3.10 1.65 10.23
2.00 2.60 1.65 8.58
01.06.02.03 MACIZO BARRA DE ACERO DIAM. = 2" kg 70.01
Margen Izquierda kg/m
Cámara de anclaje 1.00 2.20 15.91 35.00
Margen Derecha
Cámara de anclaje 1.00 2.20 15.91 35.00
01.06.02.04 BARRA DE CONEXIÓN MACIZO - CABLE m 17.60
Margen Izquierda
Cámara de anclaje 4.00 2.20 8.80
Margen Derecha
Cámara de anclaje 4.00 2.20 8.80

1.07 OBRAS DE CONCRETO ARMADO

01.07.01 ZAPATAS
01.07.01.01 ZAPATAS- CONCRETO f 'c =210 kg/cm2 m3 5.24
Margen Izquierda
Z-01 1.00 1.90 2.30 0.60 2.62
Margen Derecha
Z-02 1.00 1.90 2.30 0.60 2.62
01.07.01.02 ZAPATAS - ENCOFRADO Y DESENCOFRADO m2 10.08
Margen Izquierda
Z-01 2.00 1.90 0.60 2.28
2.00 2.30 0.60 2.76
Margen Derecha
Z-02 2.00 1.90 0.60 2.28
2.00 2.30 0.60 2.76
01.07.01.03 ZAPATAS - ACERO Fy = 4200 kg/cm2 Kg 295.59
Margen Izquierda
Z-01 fierro superior 1.00 57.70 57.70
Z-01 fierro inferior 1.00 90.09 90.09
Margen Derecha
Z-02 fierro superior 1.00 57.70 57.70
Z-02 fierro inferior 1.00 90.09 90.09
01.07.02 COLUMNAS
01.07.02.01 COLUMNAS - CONCRETO f 'c =210 kg/cm2 m3 1.57
Margen Izquierda
P-01 2.00 0.60 0.45 1.45 0.78
Margen Derecha
P-02 2.00 0.60 0.45 1.45 0.78
01.07.02.02 COLUMNAS - ENCOFRADO Y DESENCOFRADO (caravista) m2 6.09
Margen Izquierda
P-01 2.00 0.60 1.45 1.74
2.00 0.45 1.45 1.31
Margen Derecha
P-02 2.00 0.60 1.45 1.74
2.00 0.45 1.45 1.31
01.07.02.03 COLUMNAS - ACERO Fy = 4200 kg/cm2 Kg 366.53
Margen Izquierda
P-01 (refuerzo principal; ver hoja "Metrado de Acero 2") 2.00 57.55 115.10
P-01 (estribos; ver hoja "Metrado de Acero 2") 2.00 34.08 68.16
Margen Derecha
P-02 (refuerzo principal; ver hoja "Metrado de Acero 2") 2.00 57.55 115.10
P-02 (estribos; ver hoja "Metrado de Acero 2") 2.00 34.08 68.16
01.07.03 LOSAS MACIZAS
01.07.03.01 LOSAS DE PISO - CONCRETO f 'c = 210 kg/cm2 m3 5.30

5/14
 Código de proyecto: 2258181
U1_JUN_139

Margen Izquierda
Losa de zona de espera 1.00 4.20 1.75 0.15 1.10
Losa aledaña a los pedestales 1.00 1.30 2.05 0.15 0.40
-2.00 0.45 0.50 0.15 -0.07
Losa de zona de recepción 1.00 2.75 1.75 0.15 0.72
Uñas de borde de losas horizontales 1.00 11.90 0.02 0.26
1.00 4.65 0.02 0.10
Uñas de borde de losa de zona de recepción 1.00 0.03 1.75 0.05
1.00 0.03 1.75 0.05
1.00 0.02 1.75 0.03
Margen Derecha
Losa de zona de espera 1.00 4.20 1.75 0.15 1.10
Losa aledaña a los pedestales 1.00 1.30 2.05 0.15 0.40
-2.00 0.45 0.50 0.15 -0.07
Losa de zona de recepción 1.00 2.75 1.75 0.15 0.72
Uñas de borde de losas horizontales 1.00 11.90 0.02 0.26
1.00 4.65 0.02 0.10
Uñas de borde de losa de zona de recepción 1.00 0.03 1.75 0.05
1.00 0.03 1.75 0.05
1.00 0.02 1.75 0.03
01.07.03.02 LOSAS DE PISO - ENCOFRADO Y DESENCOFRADO m2 9.33
Margen Izquierda
Losa de zona de espera 1.00 11.90 0.25 2.98
Losa aledaña a los pedestales 1.00 4.65 0.25 1.16
Losa de zona de recepción 1.00 1.75 0.30 0.53
Margen Derecha
Losa de zona de espera 1.00 11.90 0.25 2.98
Losa aledaña a los pedestales 1.00 4.65 0.25 1.16
Losa de zona de recepción 1.00 1.75 0.30 0.53
01.07.03.03 LOSAS DE PISO - ACERO Fy = 4200 kg/cm2 Kg 321.18
Margen Izquierda
Losa (ver hoja de Metrado de Acero 1) 1.00 160.59 160.59
Margen Derecha
Losa (ver hoja de Metrado de Acero 1) 1.00 160.59 160.59
01.07.04 MURETES
01.07.04.01 MURETES - CONCRETO f 'c = 210 kg/cm2 m3 2.41
Margen Izquierda
Base de Murete (contorno de losa inclinada: ver detalle en el plano 2.00 3.03 0.40 0.20 0.48
E-02)
1.00 0.50 0.40 0.20 0.04
Base de Murete (contorno de losa inclinada: ver detalle en el plano 2.00 3.00 0.15 0.70 0.63
E-02)
1.00 0.50 0.15 0.70 0.05
Margen Derecha
Base de Murete (contorno de losa inclinada: ver detalle en el plano 2.00 3.03 0.40 0.20 0.48
E-03)
1.00 0.50 0.40 0.20 0.04
Base de Murete (contorno de losa inclinada: ver detalle en el plano
2.00 3.00 0.15 0.70 0.63
E-03)
1.00 0.50 0.15 0.70 0.05
01.07.04.02 MURETES - ENCOFRADO Y DESENCOFRADO m2 24.18
Margen Izquierda
Base de Murete (contorno de losa inclinada: ver detalle en el plano
E-02) 2.00 6.05 0.20 2.42
2.00 0.50 0.20 0.20
2.00 0.40 0.20 0.16
Base de Murete (contorno de losa inclinada: ver detalle en el plano
E-02) 2.00 6.00 0.70 8.40
2.00 0.50 0.70 0.70
2.00 0.15 0.70 0.21
Margen Derecha
Base de Murete (contorno de losa inclinada: ver detalle en el plano 2.00 6.05 0.20 2.42
E-03)
2.00 0.50 0.20 0.20
2.00 0.40 0.20 0.16
Base de Murete (contorno de losa inclinada: ver detalle en el plano 2.00 6.00 0.70 8.40
E-03)
2.00 0.50 0.70 0.70
2.00 0.15 0.70 0.21
01.07.04.03 MURETES - ACERO Fy = 4200 kg/cm2 Kg 120.15
Margen Izquierda
Base de Murete (contorno de losa inclinada: ver detalle en el plano 1.00 27.04 27.04
E-02)
Base de Murete (contorno de losa inclinada: ver detalle en el plano 1.00 33.04 33.04
E-02)
Margen Derecha
Base de Murete (contorno de losa inclinada: ver detalle en el plano
E-03) 1.00 27.04 27.04

Base de Murete (contorno de losa inclinada: ver detalle en el plano

E-03) 1.00 33.04 33.04

1.08 REVOQUES
01.08.01 ACABADO DE PISO FROTACHADO e = 2.5 cm. m2 19.13
Margen Izquierda
Losa de zona de espera 1.00 4.20 1.75 7.35

6/14
 Código de proyecto: 2258181
U1_JUN_139

Losa aledaña a las columnas 1.00 2.22 2.22

Margen Derecha
Losa de zona de espera 1.00 4.20 1.75 7.35
Losa aledaña a las columnas 1.00 2.22 2.22

1.09 SISTEMAS DE PROTECCIÓN

01.09.01 JUNTA DE DILATACIÓN ASFALTICA e = 3/4" m 8.40
Margen Izquierda
Junta de dilatación entre losa y P-01 2.00 2.10 4.20
Margen Derecha
Junta de dilatación entre losa y P-02 2.00 2.10 4.20
01.09.02 CUNETA - EMBOQUILLADO CON MORTERO m3 10.01
Margen Izquierda
Volumen 1.00 27.80 1.20 0.15 5.00
Margen Derecha
Volumen 1.00 27.80 1.20 0.15 5.00

1.10 CARPINTERÍA METÁLICA

01.10.01 BARANDA METÁLICA TÍPICA DE DIAM. = 2" m 20.62
Margen Izquierda
Baranda 1.00 10.31 10.31
Margen Derecha
Baranda 1.00 10.31 10.31
01.10.02 PERNO DE ANCLAJE DIAM.= 3/4" X 0.60 M jgo 4.00
Margen Izquierda
En parte superior de columna P-01 2.00 1.00 2.00
Margen Derecha
En parte superior de columna P-02 2.00 1.00 2.00

1.11 PRUEBAS DE CALIDAD

01.11.01 DISEÑO DE MEZCLA f 'c = 100 kg/cm2 und 1.00
1.00 1.00
01.11.02 DISEÑO DE MEZCLA f 'c = 175 kg/cm2 und 1.00
1.00 1.00
01.11.03 DISEÑO DE MEZCLA f 'c = 210 kg/cm2 und 1.00
1.00 1.00
01.11.04 ENSAYO A LA COMPRESIÓN DEL CONCRETO INC. TRASLADO und 30.00
Margen Izquierda y Margen Derecha
Testigos de zapatas 6.00 6.00
Testigos de columnas P-01 y P-02 6.00 6.00
Testigos de losas 6.00 6.00
Testigos de muretes 6.00 6.00
Testigos de Cámara de anclaje 6.00 6.00

1.12 MITIGACIÓN DE IMPACTO AMBIENTAL

01.12.01 ACONDICIONAMIENTO DE BOTADERO S/EQUIPO m2 627.61
Margen Izquierda
Área de acondicionamiento de botadero 1.00 131.99 131.99
Margen Derecha
Área de acondicionamiento de botadero 1.00 495.61 495.61
01.12.02 MATERIAL PARA MANEJO DE RESIDUOS glb 1.00
Material para manejo de residuos 1.00 1.00
01.12.03 SEMBRADO DE PLANTAS TÍPICAS m2 627.61
Margen Izquierda
Área 1.00 131.99 131.99
Margen Derecha
Área 1.00 495.61 495.61

1.13 MONITOREO ARQUEOLÓGICO

01.13.01 MONITOREO ARQUEOLÓGICO glb 1.00
Monitoreo Arqueológico 1.00 1.00

7/14
 Código de proyecto: 2258181
U1_JUN_139

METRADO DE ACERO DE REFUERZO EN LOSAS, ZAPATAS Y MURETES

"Instalación de Huaro en el Centro Poblado de La Unión Condorbamba, Distrito de Mariscal Castilla, Provincia de Concepción, Región Junín"

Ubicación de losas y zapatas : Ambas márgenes

Código: U1_JUN139 Ubicación: Centro Poblado: La Unión Condorbamba
Distrito: Mariscal Castilla
Provincia: Concepción
Región: Junín

ACERO DE REFUERZO EN LOSAS DE PISO (Ambas márgenes)

Long. De
TRAMO DE LOSA / SECTOR Diámetro de Unidad Long. Espaciamiento Cantidad de c/barra, Inc Peso Acero
Acero Transversal (cm) (cm) Barras
Gancho (cm)

LOSAS DE EMBARQUE Y DESEMBARQUE

LOSA EN ZONA DE ESPERA 3/8 " 175.00 20.00 10 448 25.09 kg
LOSA EN ZONA DE ESPERA 3/8 " 420.00 20.00 22 197 24.27 kg
LOSA EN ZONA DE ESPERA (BORDES) 3/8 20.00 64 68 24.37 kg
LOSA ALEDAÑA A COLUMNMAS P-01 Y P-02 3/8 " 205.00 20.00 12 152 10.21 kg
LOSA ALEDAÑA A COLUMNMAS P-01 Y P-02 3/8 " 130.00 20.00 8 227 10.17 kg
LOSA ALEDAÑA A COLUMNMAS P-01 Y P-02 (BORDES) 3/8 " 20.00 40 68 15.23 kg
LOSA EN ZONA DE RECEPCIÓN (INCLINADA) 3/8 " 175.00 20.00 10 303 16.97 kg
LOSA EN ZONA DE RECEPCIÓN (INCLINADA) 3/8 275.00 20.00 15 167 14.03 kg
LOSA EN ZONA DE RECEPCIÓN (INCLINADA; BORDES) 3/8 " 20.00 10 225 12.60 kg
SUBTOTAL 152.94 kg
% de desperdicio 5% 7.65 kg
TOTAL 160.59 kg

ACERO DE REFUERZO SUPERIOR EN ZAPATA Z-01 (Z-02)

EJE X EJE Y Unidad Eje X Eje Y
Cantidad de Elementos = 13.00 10.00 und Peso Acero Peso Acero
Diámetro de varilla = 1/2 1/2 " 30.37 Kg 27.34 Kg
Doblez lado 1 = 30.00 30.00 cm 57.70
Tramo central = 175.00 215.00 cm Acero en Zapata (Kg.)
Doblez lado 2 = 30.00 30.00 cm
Largo de la zapata (x) = 190.00 cm
Ancho de la zapata (y) = 230.00 cm
Altura de la zapata = 60.00 cm
Espaciamiento = 17.50 cm
Recubrimiento = 7.50 cm

ACERO DE REFUERZO INFERIOR EN ZAPATA Z-01 (Z-02)

EJE X EJE Y Unidad Eje X Eje Y
Cantidad de Elementos = 13.00 10.00 und Peso Acero Peso Acero
Diámetro de varilla = 5/8 5/8 " 47.41 Kg 42.68 Kg
Doblez lado 1 = 30.00 30.00 cm 90.09
Tramo central = 175.00 215.00 cm Acero en Zapata (Kg.)
Doblez lado 2 = 30.00 30.00 cm
Largo de la zapata (x) = 190.00 cm
Ancho de la zapata (y) = 230.00 cm
Altura de la zapata = 60.00 cm
Espaciamiento = 17.50 cm
Recubrimiento = 7.50 cm

ACERO DE REFUERZO EN BASE DE MURETES (Ambas márgenes)

EJE X EJE Y Unidad Eje X Eje Y
Cantidad de Elementos = 3.00 32.00 und Peso Acero Peso Acero
Diámetro de varilla = 1/2 1/2 " 19.08 Kg 7.95 Kg
Doblez lado 1 = 0.00 0.00 cm 27.04
Tramo central = 640.00 25.00 cm Acero en murete (Kg.)
Doblez lado 2 = 0.00 0.00 cm
Largo de base de murete (x) = 655.00 cm
Ancho de baes de murete (y) = 40.00 cm
Altura de base de murete = 20.00 cm
Espaciamiento = 15.00 20.00 cm
Recubrimiento = 7.50 cm

ACERO DE REFUERZO EN PARED DE MURETES (Ambas márgenes)

EJE X EJE Y Unidad Eje X Eje Y
Cantidad de Elementos = 4.00 32.00 und Peso Acero Peso Acero
Diámetro de varilla = 3/8 3/8 " 14.22 Kg 18.82 Kg
Doblez lado 1 = 0.00 0.00 cm 33.04
Tramo central = 635.00 75.00 cm Acero en murete (Kg.)
Doblez lado 2 = 0.00 30.00 cm
Largo de paredes murete (x) = 650.00 cm
Ancho de paredes de murete (y) = 90.00 cm
Espersor de paredes de murete = 15.00 cm
Espaciamiento = 20.00 cm
Recubrimiento = 7.50 cm

8/14
 Código de proyecto: 2258181
U1_JUN_139

METRADO DE ACERO DE REFUERZO EN COLUMNAS

"Instalación de Huaro en el Centro Poblado de La Unión Condorbamba, Distrito de Mariscal Castilla, Provincia de Concepción, Región Junín"

Ubicación de columnas: Ambas márgenes

Código: U1_JUN139 Ubicación: Centro Poblado: La Unión Condorbamba
Distrito: Mariscal Castilla
Provincia: Concepción
Región: Junín

ACERO DE REFUERZO EN COLUMNAS (Ambas márgenes)

COLUMNAS P-01 y P-02 Und Sección de Columnas P-01 y P-02
Cantidad: 2.00 und Largo (cm) Ancho (cm)
Altura ( H ): 205.00 cm 60.00 45.00
REFUERZO LONGITUDINAL
Peso de Acero/Columna
Cantidad de Elementos = 10.00 und
Diámetro de varilla = 3/4 " 57.55 Kg
Doblez Superior = 32.00 cm Peso Total de ref. longitudinal
Tramo central = 193.50 cm 57.55
Doblez Inferior = 32.00 cm
Recubrimiento = 4.00 cm
ESTRIBOS rectang. mayor rectang. menor rectan. mayor rectang. menor
Longitud libre de Pedestal (L) : 145.00 145.00 cm 1.23 0.86
a= 37.00 37.00 cm 14.78 10.27 25.05 Kg Peso de estribos de 3/8"
h= 52.00 20.00 cm 2.19 1.52
s= 1.50 1.50 cm 4.37 3.04 7.41 Kg Peso de estribos de 1/2"
e= 12.00 12.00 cm 34.08 Kg Peso total estribos
Diámetro de varilla = 3/8 3/8 "
Porcentaje de Desperdicio = 5% 5% %
Longitud de Estribo = 2.20 1.53 m
Cantidad de Elementos = 12.00 12.00 und
Recubrimiento = 4.00 4.00 cm
Cantidad de Elementos de 1/2"= 2.00 2.00

AUXILIAR PARA EL ESPACIAMIENTO DE ESTRIBOS EN COLUMNAS P-01 Y P-02

EN MEDIA LUZ
INGRESAR Espaciamiento Cant Estribos Long de Estribos
DISTRIBUCIÓN: Acum
1 @ 5 0.05 1 2.20
0 @ 0 0.05 0 0.00
0 @ 0 0.05 0 0.00
0 @ 0 0.05 0 0.00
0 @ 0 0.05 0 0.00
0 @ 0 0.05 0 0.00
0 @ 0 0.05 0 0.00
0 @ 0 0.05 0 0.00
0 @ 0 0.05 0 0.00
0 @ 0 0.05 0 0.00
0 @ 0 0.05 0 0.00
0 @ 0 0.05 0 0.00
0 @ 0 0.05 0 0.00
RTO @ 10 14 30.80

9/14
 Código de Proyecto: 2258181
U1_JUN_139

DESAGREGADO DE BARANDA METÁLICA TÍPICA Y DE CONEXIÓN DE MACIZO - CABLE

"Instalación de Huaro en el Centro Poblado de La Unión Condorbamba, Distrito de Mariscal Castilla, Provincia de Concepción,
Región Junín"
Código: U1_JUN139 Ubicación: Centro Poblado: La Unión Condorbamba
Distrito: Mariscal Castilla
Provincia: Concepción
Región: Junín
PARTIDA: 01.10.01 BARANDA METÁLICA TÍPICA DE DIAM. = 2"
SC DE SUMINISTRO E INSTALACIÓN DE BARANDA METÁLICA
ITEM MANO DE OBRA UND CANT PRECIO PARCIAL
1.00 CAPATAZ HH 0.040 21.89 0.88
2.00 OPERARIO HH 0.800 18.24 14.59
3.00 PEON HH 0.400 13.74 5.50
20.96

MATERIALES
1.00 ANGULAR DE 1 1/2" X 1 1/2" X 1/8" M 3.600 4.23 15.23
2.00 MALLA ELECTROSOLDADA M2 0.440 25.28 11.12
3.00 PLATINA DE FIERRO 1' X 1/8" M 1.020 2.01 2.05
4.00 PLANCHA DE METAL DE 1.20 X 2.40 X 6mm UND 0.003 269.50 0.76
5.00 PINTURA EPOXICA GLN 0.060 85.05 5.10
6.00 PINTURA ZINCROMATO EPOXICA GLN 0.060 78.75 4.73
7.00 THINNER GLN 0.140 15.00 2.10
8.00 TUBO DE FIERRO NEGRO LAC. D = 2" X 2.0 mm M 6.185 8.74 54.06
9.00 TUBO DE FIERRO NEGRO LAC. D = 2" 1/4 X 2.0 mm M 0.300 10.38 3.11
10.00 SOLDADURA ELECTRICA CELLOCORD KG 1.200 11.86 14.23
11.00 PERNO CABEZA HEXAGONAL 5/8" UND 0.667 2.50 1.67
12.00 DISCO DE CORTE UND 0.075 7.18 0.54
13.00 DISCO DE DESBASTE UND 0.012 7.29 0.09
114.78

EQUIPOS
1.00 HERRAMIENTAS MANUALES %MO 5.00 1.05
2.00 COMPRESORA DE AIRE HM 0.40 12.50 5.00
3.00 MOTOSOLDADORA HM 0.40 20.00 8.00
4.00 AMOLADORA HM 0.40 8.50 3.40
17.45

TOTAL: S/. / METRO DE BARANDA 153.19

BARRA DE CONEXIÓN MACIZO-CABLE (Cálculo para 1 m lineal)

Rend: 5 und/día
ITEM DESCRIPCIÓN DEL RECURSO UND CANT PRECIO PARCIAL
1.00 CAPATAZ hh 0.2667 21.89 5.84
2.00 OPERARIO hh 1.0667 18.24 19.46
3.00 OFICIAL hh 0.5333 15.28 8.15
4.00 PEON hh 0.5333 13.74 7.33
5.00 PLANCHA DE METAL DE 1.20 X 2.40 X 1" und 0.0047 974.80 4.55
6.00 BARRA RECTANGULAR LISA DE 25mm x 62.5mm x 6m var 0.1428 195.44 27.92
7.00 LIJA DE FIERRO #80 plg 0.0313 1.20 0.04
8.00 PINTURA EPOXICA gal 0.0068 85.05 0.58
9.00 PINTURA ZINCROMATO EPOXICA gal 0.0057 78.75 0.45
10.00 THINNER gal 0.0080 15.00 0.12
11.00 DISCO DE CORTE und 0.0027 7.18 0.02
12.00 DISCO DE DESBASTE und 0.0028 7.29 0.02
13.00 SOLDADURA ELECTRICA CELLOCORD kg 0.1167 11.86 1.38
14.00 WAIPE kg 0.0093 3.50 0.03
15.00 BOTELLA DE OXIGENO und 0.0737 25.00 1.84
16.00 BOTELLA DE ACETILENO und 0.0737 25.00 1.84
17.00 HERRAMIENTAS MANUALES %mo 1.6667 122.31 2.04
18.00 COMPRESORA DE AIRE hm 0.5333 12.50 6.67
19.00 AMOLADORA DE 9" hm 0.5333 8.50 4.53
20.00 MAQUINAS DE SOLDAR hm 0.2667 20.00 5.33
21.00 EQUIPO DE OXICORTE hm 0.2667 21.00 5.60
22.00 LIJADORA hm 0.2667 8.50 2.27
 Código de Proyecto: 2258181
U1_JUN_139

TOTAL: S/. / METRO DE CONEXIÓN MACIZO - CABLE 106.00

 Código de proyecto: 2258181
U1_JUN_139

MOVILIZACION Y DESMOVILIZACION DE EQUIPOS

"Instalación de Huaro en el Centro Poblado de La Unión Condorbamba, Distrito de Mariscal Castilla, Provincia de Concepción, Región
Junín"
Código: U1_JUN139 Ubicación: Centro Poblado: La Unión Condorbamba
Distrito: Mariscal Castilla
Provincia: Concepción
Región: Junín

DESCRIPCIÓN DE EQUIPAMIENTO
ITEM EQUIPO UND PESO
1.00 REGLA DE ALUMINIO DE 1 1/2" X 3" X 6 M 1.00 11.00
2.00 PLANCHA COMPACTADORA VIBRATAORIA DE 4 HP 1.00 160.00
3.00 VIBRADOR DE CONCRETO 4 HP 1.25" 1.00 50.00
4.00 MEZCLADORA DE TROMPO 9 P3 (8 HP) 1.00 240.00
5.00 OTROS 1.00 50.00
TOTAL (KG.) 511.00

LIMA - SAN RAMÓN

ITEM DESCRIPCIÓN UND CANTIDAD
1.00 CAPACIDAD VOLUMÉTRICA DEL CAMIÓN m3. 10.00
2.00 CAPACIDAD DE CARGA DEL CAMIÓN kg. 8,000.00
3.00 DIST. LIMA - SAN RAMÓN km. 307.00
4.00 COSTO DE FLETE POR KILOGRAMO S/. 0.20
5.00 COSTO POR VIAJE S/. 102.20
6.00 NUMERO DE VIAJES vje. 2.00
MOVILIZACIÓN LIMA- SAN RAMÓN (S/.) 204.40

12/14
 Código de proyecto: 2258181
U1_JUN_139

CALCULO DE FLETES

"Instalación de Huaro en el Centro Poblado de La Unión Condorbamba, Distrito de Mariscal Castilla, Provincia de Concepción, Región Junín"

Ubicación: Centro Poblado:

Código: U1_JUN139 La Unión Condorbamba
Distrito: Mariscal Castilla
Provincia: Concepción
Región: Junín
1- PESO Y VOLUMEN DE MATERIALES

A - MATERIALES VARIOS POR PESO

ITEM MATERIALES VARIOS UNIDAD CANT. PESO UNIT. SUBTOTAL
1.00 CEMENTO BL. 371.00 42.50 15,767.50
2.00 FIERRO, CLAV. ETC KG 1,323.00 1.00 1,323.00
3.00 MADERA P2 896.00 1.89 1,691.65
4.00 YESO KG 50.00 1.00 50.00
5.00 PINTURAS, SOLVENTES, ETC GL 2.00 4.50 9.00
6.00 CALAMINA GALV. PL 110.00 3.80 418.00
7.00 OTROS KG 350.00 1.00 350.00
PESO TOTAL (KG.) 19,609.15

B - AGREGADOS POR VOLUMEN

ITEM DESCRIPCIÓN UNIDAD CANTIDAD
1.00 ARENA GRUESA m3 26.00
2.00 PIEDRA DE 6" m3 12.00
3.00 HORMIGÓN m3 1.60
4.00 PIEDRA CHANCADA (1/2" y 1") m3 28.00
VOLUMEN TOTAL (M3) 67.60

2- FLETE TERRESTRE
A - SAN RAMÓN - LA UNIÓN CONDORBAMBA (MATERIALES VARIOS POR PESO)
CALCULO DE FLETE DE MATERIALES VARIOS
ITEM DESCRIPCIÓN UND CANTIDAD
1.00 CAPACIDAD VOLUMÉTRICA DEL CAMIÓN m3 10.00
2.00 CAPACIDAD DE CARGA DEL CAMIÓN kg 8,000.00
3.00 DIST. SAN RAMÓN - LA UNIÓN CONDORBAMBA km 60.00
4.00 COSTO DE FLETE POR KILO S/. 0.20
5.00 NÚMERO DE VIAJES vje 3.00
B - SAN RAMÓN - LA UNIÓN CONDORBAMBA (AGREGADOS POR VOLUMEN)
CALCULO DE FLETE DE AGREGADOS
ITEM DESCRIPCIÓN UND CANTIDAD
1.00 CAPACIDAD VOLUMÉTRICA DEL VOLQUETE m3 15.00 8,000.00
2.00 DIST. SAN RAMÓN - LA UNIÓN CONDORBAMBA km 60.00 60.00
3.00 COSTO DE VOLQUETE DE 15 M3 S/. / h 130.00 110.00
4.00 VELOCIDAD PROMEDIO DE VOLQUETE km/h 15.00 8.10
5.00 TIEMPO DEL CICLO h 8.00 14.81
FLETE POR M3 DE AGREGADO PUESTO EN OBRA (S/. /M3) 69.33 0.20

TIPO DE FLETE TERRESTRE UNIDAD CANTIDAD COSTO FLETE SUBTOTAL

A - FLETE DE MATERIALES VARIOS kg. 19,609.15 0.20 3,921.83
B - FLETE DE AGREGADOS m3 67.60 69.33 4,686.93
COSTO TOTAL DEL FLETE TERRESTRE (S/.) 8,608.76

3- FLETE RURAL (Ambas márgenes)

TIPO DE FLETE TERRESTRE UNIDAD CANTIDAD
JORNAL DE PEÓN DE LA ZONA RURAL: S/. 40.00 Nota: Jornal del peón de campo
DISTANCIA DE ZONA DE CARGUÍO A DESCARGA: km 0.22
VELOCIDAD : km/h 2.50
TIEMPO CARGA/DESCARGA: h 0.08
TIEMPO DEL CICLO: h 0.34
NUMERO DE VIAJES/PEÓN/DÍA: viajes 23.00

ITEM DESCRIPCIÓN MARGEN DEL RÍO CANTIDAD CAPACIDAD DE N DE VIAJES FLETE (S/.)
CARGA
1.00 Bolsas de cemento x 42.5 kg Ambas margenes 371.00 bls 2 186.00 323.48
2.00 Peso resto de materiales (kg) Ambas margenes 3800.00 kg 80 48.00 83.48
3.00 Agregados Total (kg) Ambas margenes 121680.00 kg 80 1,521.00 2,645.22
COSTO TOTAL DEL FLETE RURAL (S/.) 3,052.17
Nota: Se usarán buguies para traslado de agregados y cemento

RESUMEN FLETE TOTAL

DESCRIPCIÓN DEL FLETE COSTO (S/.)

FLETE TERRESTRE 8,608.76
FLETE RURAL 3,052.17
FLETES TOTALES (S/.) 11,660.94

13/14
 Código de proyecto: 2258181
U1_JUN_139

RESUMEN DE PRESUPUESTO

"Instalación de Huaro en el Centro Poblado de La Unión Condorbamba, Distrito de Mariscal Castilla, Provincia de
Concepción, Región Junín"
Código: U1_JUN139 Centro Poblado: La Unión Condorbamba
Distrito: Mariscal Castilla
Provincia: Concepción
Departamento: Junín

Item Descripción Parcial (S/.)

01.01 OBRAS PROVISIONALES 10,691.09

01.02 TRABAJOS PRELIMINARES 1,911.33
01.03 SEGURIDAD Y SALUD 6,330.00
01.04 FLETES 11,660.93
01.05 MOVIMIENTO DE TIERRAS 45,670.64
01.06 OBRAS DE CONCRETO SIMPLE 11,236.09
01.07 OBRAS DE CONCRETO ARMADO 11,303.12
01.08 REVOQUES 511.34
01.09 SISTEMAS DE PROTECCIÓN 2,040.04
01.10 CARPINTERÍA METÁLICA 3,930.74
01.11 PRUEBAS DE CALIDAD 1,575.00
01.12 MITIGACIÓN DE IMPACTO AMBIENTAL 4,705.82
01.13 MONITOREO ARQUEOLÓGICO 5,000.00

COSTO DIRECTO 116,566.14

GASTOS GENERALES 25.13% 29,290.59
UTILIDADES 10.00% 11,656.61
SUBTOTAL (S/.) 157,513.34
IGV 18.00% 28,352.40
TOTAL (S/.) 185,865.74

Páginas: 14/14
