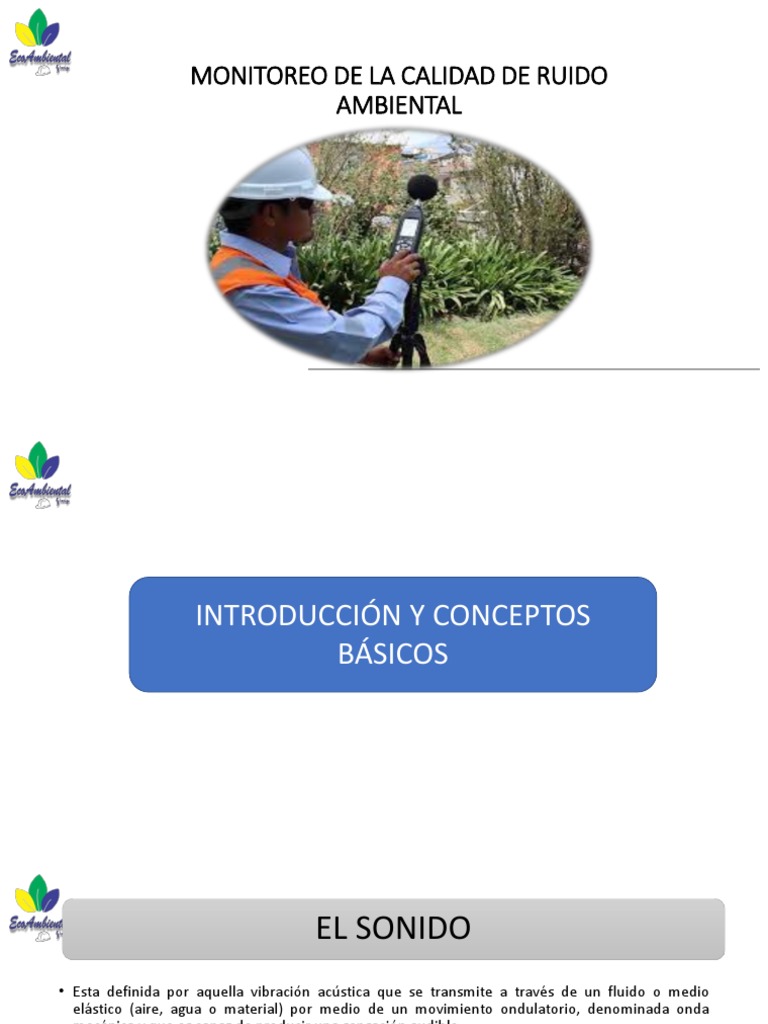

MONITOREO DE LA CALIDAD DE RUIDO

AMBIENTAL
INTRODUCCIÓN Y CONCEPTOS
BÁSICOS
 EL SONIDO
• Esta definida por aquella vibración acústica que se transmite a través de un fluido o medio
elástico (aire, agua o material) por medio de un movimiento ondulatorio, denominada onda
mecánica y que es capaz de producir una sensación audible.
• El sonido audible consiste en ondas sonoras y ondas acústicas que se producen cuando las
oscilaciones de la presión del aire, son convertidas en ondas mecánicas en el oído humano y
percibidas por el cerebro.
• La frecuencia es el número de vibraciones u oscilaciones completas que se efectúan en 1
segundo.
• Se producen sonidos audibles cuando un cuerpo vibra con una frecuencia comprendida entre 20 y
20000 Hz (Hercio, unidad de medida para la frecuencia).
 MATERIAL

PARA QUE EL SONIDO OCURRA NECESITA

DE UN MEDIO PROPAGACIÓN

AIRE AGUA
 EL RUIDO
• Definida como la sensación auditiva inarticulada generalmente desagradable.
• En el entorno ambiental, se define como perturbación del sonido o todo sonido no deseado.
• Asimismo en el aspecto de la comunicación, se define al ruido como todo sonido interferente en la
comunicación entre las personas o en sus actividades

Ruido Ruido Ruido Ruido Impulsivo

Estable Fluctuante Intermitente

Es aquel que es emitido por Es aquel que está presente Es el ruido caracterizado por
Es aquel que es emitido pulsos individuales de corta
cualquier tipo de fuente de sólo durante ciertos periodos
por cualquier tipo de duración de presión
manera que no de tiempo y que
fuente y que presentan sonora. La duración del
presente fluctuaciones son tales que la duración de
fluctuaciones por encima ruido impulsivo suele
considerables (más de 5 cada una de estas
de 5dB durante un ser menor a 1 segundo,
dB) durante más de un ocurrencias es más que 5
minuto. aunque pueden ser más
minuto segundos
prolongados.
 PARÁMETRO DE MEDICIÓN DE RUIDO
• Ponderación ‘A’ La ponderación de frecuencia ‘A’ es la ponderación estándar de las frecuencias audibles,
está diseñada para reflejar la respuesta del oído humano al ruido. La ponderación ‘A’ es la ponderación más
ampliamente usada, y se utiliza para representar la respuesta del oído humano al ruido. Los resultados de las
mediciones realizadas con esta ponderación se muestran como dB(A) o dBA. Por ejemplo, la letra A en las
unidades LAeq, LAFmax, LAE, etc, indican que se ha usado ponderación ‘A’ (20Hz hasta 20kHz).
• Ponderación ‘C’ La ponderación de frecuencia ‘C’ pone mucho más énfasis a los sonidos de baja frecuencia
que la ponderación ‘A’, y es esencialmente plana para las frecuencias entre 31,5Hz y [Link]ás, las
mediciones de Potencia Sonora Peak son realizadas utilizando esta ponderación. Los resultados de las
mediciones hechas con esta ponderación serán mostradas como dB(C) o dBC. Por ejemplo, la letra C en
LCeq, LCFmax, LCE, etc, indican que se ha usado la ponderación ‘C’. (Maquinarias, ruidos infrasónicos)
• Ponderación ‘Z’ Esta ponderación de frecuencia indica que la respuesta de frecuencia será esencialmente
plana entre 8Hz a 20kHz, con una variación no mayor a ±1.5dB. Los resultados de las mediciones hechas con
esta ponderación serán mostradas como dB(Z) o dBZ. Por ejemplo, la letra Z en LZeq, LZFmax, LZE, etc,
indican que se ha usado la ponderación ‘Z’.(ruidos infrasonicos)
FUENTE: GUÍA PARA TERMINOLOGÍA DE MEDICIÓN DE RUIDO
• B(A) Decibeles con ponderación ‘A’.
• Es la ponderación de frecuencia más usada y está diseñada para reflejar la respuesta humana al ruido.
También escrita como dBA.
• dB(C) Decibeles con ponderación ‘C’.
• Es la ponderación de frecuencia usada comúnmente para mediciones de nivel de ruido Peak. También
escrita como dBC.
• dB(Z) Decibeles con ponderación ‘Z’.
• Ponderación de frecuencia con respuesta plana entre 10Hz y 20kHz ±1.5dB (excluyendo la respuesta del
micrófono).
 DIFERENCIA ENTRE RUIDO Y SONIDO
• El Sonido es la vibración mecánica de las moléculas de un gas, de un líquido o de un sólido (aire, agua,
material, etc.) que se propaga forma de ondas y que es percibido por el oído humano

• El Ruido es todo sonido no deseado, que perjudique o afecte a la salud de las personas.

El oído humano es capaz de

detectar variaciones de presión
acústica comprendidas entre los 0
y los 140 dB. A niveles del orden
de 150 – 160 dB existe riesgo de
estallido del tímpano.
Presión Acústica(uPa)
Nivel de presión sonora(db)
200.000.000
Cada 3dB más, la presión
20.000.000 acústica se multiplica por 2.

200.000 Por tanto un ruido, será más

difícil de atenuar cuanto mayor
20.000 número de dB tenga.

2.000

200

20
 IMPLICANCIA E IMPORTANCIA MEDIO
AMBIENTAL DE LAS MEDICIONES DE RUIDO
• La contaminación por diversas formas se ha convertido en un problema con consecuencias graves para el
medio ambiente y la salud humana. Por desgracia, en vez de mejorarse la calidad ambiental en nuestro país,
en los últimos años a los contaminantes ya conocidos se a sumado la CONTAMINACIÓN SONORA, o
CONTAMINACIÓN AMBIENTAL POR RUIDO.
• Es decir que las actividades productivas, extractivas, parque automotor y otros relacionados han
desarrollado una nueva amenaza de contaminación. Hecho que ha involucrado que se estudien, desarrollen
y apliquen nuevos mecanismos, para hacer frente a esta realidad
Factores que influyen en la exposición al ruido
-Intensidad
-Tipo de ruido
-Tiempo de exposición al ruido
-Edad
-Susceptibilidad individual
OBJETIVOS Y PRÓPOSITO DEL MONITOREO
 A través de los
Servir de la alerta,
resultados
Identificar las para acciones
conocer la
fuentes de inmediatas y/o
situación de la
contaminación correctivas de
calidad sonora de
sonora detectarse un
un determinado
impacto adverso.
entorno.
 ¿PARA QUÉ MEDIMOS RUIDO?
• De acuerdo a la Política Nacional del Ambiente aprobada por Resolución Ministerial Nº 012-2009-MINAM, se
indica que se deben establecer indicadores, parámetros y procedimientos para evaluar la eficacia de los
instrumentos de control de la calidad ambiental e introducir las correcciones que sean necesarias.
• Asimismo, el artículo 133º de la Ley General del Ambiente, Ley Nº28611, establece que la vigilancia y el
monitoreo ambiental tienen como fin generar la información que permita orientar la adopción de medidas
que aseguren el cumplimiento de los objetivos de la política y normativa ambiental. La autoridad ambiental
nacional establece los criterios para el desarrollo de las acciones de vigilancia y monitoreo.
 MARCO NORMATIVA PARA LA
EVALUACIÓN ACÚSTICA AMBIENTAL
 NORMATIVIDAD LEGAL

.D.S. N°085-2003-PCM,
Aprueban el
. RM N° 227-2013- [Link] 196-1-2016
Reglamento de MINAM Protocolo [Link] 196-2-2017
Estándares Nacionales Nacional de
de Calidad Ambiental Monitoreo de
para Ruido. Ruido Ambiental
.D.S. N°085-2003-PCM

• Establecen los estándares primarios de calidad ambiental para ruido en el ambiente exterior, los
mismos que no deben excederse a fin de proteger la salud humana. Dichos estándares consideran
como parámetro el nivel de presión sonora continuo equivalente con ponderación (LA,eqt), y toman
en consideración las zonas de aplicación y los horarios.

• .D.S. N°085-2003-PCM
• Zona de Protección Especial: Es aquella de alta sensibilidad acústica,
que comprende los sectores del territorio que requieren un
protección especial contra el ruido donde se ubican establecimientos
de salud, establecimientos educativos, asilos y orfanatos.

• Zonas Mixtas: Áreas donde colindan o se combinan en una misma

manzana dos o más zonificaciones, es decir: Residencial-Comercial,
Residencial-Industrial, Comercial-Industrial o Residencial-comercial-
industrial.
• ISO 1996-1/2016 :Acústica –Descripción y Mediciones de Ruido
Ambiental. Parte I: Magnitudes básicas y procedimientos
• ISO 1996-2/2017: Acústica Descripción y Mediciones de Ruido
Ambiental. Parte II: Recolecciones de datos pertinentes al uso del
suelo.
INSTRUMENTACIÓN Y ACCESORIOS PARA LA
MEDICIÓN
 SÓNOMETRO
• Es un instrumento normalizado que se utiliza para medir los niveles de presión sonora.
TIPOS DE SONOMETROS
• 1. SONÓMETROS GENERALES
• Muestran el nivel de presión sonora instantáneo (decibeles: dB), útiles para realizar un muestreo rápido del
ambiente sonoro y poder ahorrar tiempo.
• 2. SONÓMETROS INTEGRADORES-PROMEDIADORES
• Estos sonómetros tienen la capacidad de poder calcular el nivel continuo equivalente (LAeqT), en función del
tiempo (en un intervalo de tiempo).
• Incorporan funciones para la transmisión de datos al ordenador, cálculo de percentiles, y algunos análisis en
frecuencia.
 CLASE 1: Permite el trabajo de campo
CLASE 0: Se utiliza en laboratorios
con precisión.
para obtener niveles de referencia.

CLASES DE SÓNOMETROS
INTEGRADOS

CLASE 3: Es el menos preciso y solo

CLASE 2: Permite realizar mediciones permite y solo permite realizar
generales en los trabajos de campo. mediciones aproximadas, por lo que
solo se utiliza para realizar
reconocimientos.
SÓNOMETRO
Los sonómetros utilizados deben cumplir con las características
descritas en la Normas Técnicas Peruanas (NTP): ser instrumentos
de clase 1 o clase 2, conformes con los estándares de la Comisión
Electrotécnica Internacional (IEC, por sus siglas en inglés)
• Los sonómetros deben estar debidamente calibrados por un
laboratorio de calibración o unidades de verificación
metrológicas, acreditados ante el Instituto Nacional de Calidad –
INACAL o en su defecto por la misma institución.
• Respecto a la tolerancia de las clases de sonómetros en la
siguiente tabla se muestran a modo de ejemplo (ya que
dependen de la frecuencia) las tolerancias permitidas para los
distintos tipos de sonómetros según la norma IEC 60651.
Tolerancias permitidas por tipo de sonómetro

Fuente: IEC 60651

Componentes del sonómetro
• Micrófono: Convierte las variaciones de presión de las ondas sonoras en una señal eléctrica
• Amplificador: Amplifica la señal recibida lo suficiente para permitir la medida de los niveles bajos
• Filtros y Rectificador: Realizan las ponderaciones necesarias para compensarla diferencia de
sensibilidad del oído a las distintas frecuencias.
• Convertidor: Obtiene el valor de la señal integrando la señal para amplios periodos de tiempo de
forma que la lectura sea significativa, cuando los niveles de ruido son fluctuantes
• Indicador: Muestra la señal de salida una vez atravesadas las etapas de procesado.
OTROS ACCESORIOS
• Los principales accesorios deben ser una pantalla anti viento y un calibrador acústico. No obstante existen
accesorios necesarios al momento de realizar las mediciones, las cuales son:
(a) Trípode.
(b) Cable de extensión para micrófono.
(c) Medidor portátil de velocidad de viento.
(d) Medidor portátil de humedad y temperatura.
(e) GPS.
(f) Cámara fotográfica.
(g) Baterías o pilas de reserva.
(h) Cuaderno de notas para registrar datos acústicos y no acústicos.
• Asimismo, al momento de efectuar las mediciones de ruido se deberá contar con los documentos de
consulta (manuales de usuario, procedimientos y el presente protocolo).
Verificación de las condiciones meteorológicas:
• De acuerdo a las recomendaciones de la IEC 61672-1:2002 se deberá considerar las siguientes condiciones
meteorológicas:
• Temperatura
(Clase 1 de -10°C a +50°C y Clase 2 de 0°C a +40°C). No obstante, para tener una referencia más exacta se
tomará nota de las condiciones de temperatura durante las mediciones de ruido ambiental. La temperatura
debe ser expresada en “°C”
• Humedad
Los sonómetros por lo general están diseñadas para humedades relativas entre el rango de 10 % a 90 % de
humedad relativa (HR). Sin embargo, debe evitarse hacer mediciones cuando la humedad es relativamente alta
(mayores a 90% HR), especialmente cuando se usen sonómetros con micrófonos de tipo condensador. La
humedad debe ser expresada en “% de HR
• Velocidad del Viento
Cuando se realice mediciones bajo condiciones del viento mayores a 5 m/s, existe gran probabilidad que se
generen incertidumbres respecto a los resultados obtenidos, para tal caso se deberá considerar realizar
mediciones de velocidad que aseguren un ambiente de calma durante la medición. La velocidad del viento
debe ser expresado en “m/s”.

• Presión Atmosférica
A grandes alturas la sensibilidad se puede ver algo afectada, especialmente a altas frecuencias, por lo tanto se
deben tomar en cuenta los datos que aporta el fabricante del micrófono.
Los cambios súbitos en presión barométrica también afectarán a las mediciones. (Esto se debe a la ecualización
de presión en la cápsula del micrófono, que es ventilada a través del preamplificador en el cuerpo el
instrumento. En especial la respuesta a frecuencias bajas y la sensibilidad absoluta se verán afectadas).
Respecto al personal que ejecuta las
actividades de monitoreo
• Tanto el personal encargado de ejecutar las actividades de monitoreo de ruido ambiental, así
como el personal
• involucrado en la gestión de los datos deberán ser profesionales o técnicos capacitados, con
conocimiento y
• competencia técnica demostrada.
• Una autoridad supervisora o fiscalizadora podrá solicitar con fines de verificación, la
competencia técnica del personal que ejecute la labor.
• El uso de equipos de protección personal (EPP), estará sujeto a la evaluación de las
condiciones de seguridad del entorno donde se efectué las actividades de medición, por lo
tanto dependiendo sea el caso, se podrá usar los EPP básicos y/o específicos. Asimismo se
restringirá las mediciones de ruido, cuando se involucre una situación de riesgo a la
integridad del personal.
PROCEDIMIENTO DE MEDICIÓN DE NIVELES DE
PRESIÓN SONORA
 DISEÑO DEL PLAN DE MONITOREO DE RUIDO
AMBIENTAL
• 1. Identificación de la zona de aplicación
En concordancia con el reglamento de los ECA para ruido, se deberá identificar la zona de estudio, los cuales
son:
(a) Zona Residencial.
(b) Zona Comercial.
(c) Zona Industrial.
(d) Zona mixta (Residencial – comercial, comercial – industrial, residencial – industrial; residencial – comercial–
industrial).
(e) Zonas de protección especial.
• Dicha información de la zona será anotada en la Hoja de registro de datos de campo de ruido ambiental, la
misma que formará parte de los anexos del Informe de Monitoreo.
IMPORTANTE
• Cuando se hagan mediciones de ruido ambiental, con fines de diagnóstico, evaluación o estudios en las
áreas o entornos que no estén bajo el alcance de las zonificaciones antes mencionadas, el profesional que
ejecute la labor de monitoreo, deberá evaluar la situación del entorno (presencia cercana de: población,
áreas naturales protegidas, zonas de amortiguamiento, etc.) y bajo la consideración de la protección a la
actividad biótica que se desarrolle en el entorno, fijará una zonificación de referencia; lo anterior mientras
no se defina una nueva zonificación para dichos casos.
• Asimismo en ciertos casos dependerá de los objetivos de la medición para definir el criterio de zonificación,
cuando esta no se encuentra .establecida.
[Link]ón de las fuentes de emisión de ruido
Nos referimos a las fuentes de ▪ Puntuales
Fuentes de ruido por patrón de ▪ Lineales
ruido asociadas propagación, al estado físico en ▪ Planas
a su patrón de que se encuentran las fuentes ▪ Zonales o
propagación al momento de generar ruido, de área
así como su forma en que estas
radian el sonido
Fuente de
Emisión Sonora
▪ De baja
Pueden radiar energía sonora frecuencia
y propagarse a manera de ▪ De alta
Fuentes de intensidad o al tiempo de energía
ruido a su duración del evento ruidoso, ▪ Altamente
intensidad y así como a la frecuencia de impulsivas
frecuencia propagación. ▪ Impulsivas
regulares
[Link] DE MEDICIÓN
• En concordancia con los ECA para ruido, se considera dos horarios de medición, los cuales son:
• Horario Diurno :
Comprendido entre las 07:01 a 22:00 horas
Horario Nocturno:
Comprendido entre las 22:01 a 07:00 horas
 FUENTES PUNTUALES
Una fuente puntual corresponde a cualquier fuente de emisión sonora, que a partir de un punto o un espacio
limitado radia sonido de forma esférica y en todas las direcciones. Dentro de estas fuentes se pueden
encontrar aquellas que desarrollan actividades específicas mediante el uso de equipos mecánicos, eléctricos
electromecánicos, hidráulicos, instrumentos metálicos y/o herramientas en general, ejemplos:
• Aserraderos.
• Talleres metalmecánicos.
• Talleres automotrices de reparación de vehículos en general.
• Funcionamiento de motores eléctricos.
• Instrumentos metálicos, equipos o herramientas que se encuentren en uso.
• Establecimientos comerciales que generen ruido y que no se encuentren agrupados, entre otros
 FUENTES LINEALES
• Fuentes Lineales:
Se refiere a la forma en que la fuente radia energía sonora de manera continua y a lo largo de una línea
imaginaria llamada eje, que al mismo tiempo va ejerciendo movimiento. Cuando el ruido proviene de una
fuente lineal, éste se propagará en forma de ondas cilíndricas, por lo tanto si nos desplazamos de forma
paralela a la línea de la fuente, el nivel sonoro permanece constante, ejemplos:
• Vías en general
• Vehículos automotores que transiten por: calles, avenidas, autopistas, vías de circulación interprovincial y
nacional.
• Vehículos de transporte férreo.
• Barcos, botes u otro vehículo que navegue por vía marina, lacustre o fluvial (ríos de la Amazonía).
• Aeronaves, entre otros.
 FUENTES LINEALES
Las fuentes planas corresponden a condiciones controladas de propagación sonora, es decir se pueden
encontrar a nivel laboratorio o en determinadas aplicaciones.
Representan un pequeño porcentaje de lo que se pueden encontrar en condiciones reales. Las ondas planas se
pueden formar si limitamos el espacio de propagación, dejando a esta recorrer una sola dirección de
propagación, ejemplo:
• Pistón pulsante dentro de un recinto cerrado, entre otros.
 FUENTES ZONALES O DE ÁREA
• Agrupación de fuentes acústicas generalmente puntuales que por su proximidad pueden agruparse y
considerarse como una única fuente. Se puede considerar como fuentes zonales o de área aquellas
actividades generadoras de ruido que se ubican en una zona relativamente restringida del territorio,
ejemplos:
• Parques y plantas industriales.
• Conjunto de centros de espectáculos(discotecas, sala de conciertos, estadios).
• Avenidas o calles concurridas por personas.
• Conjunto de centros comerciales en generar, agrupados a lo largo de una vía, calle o determinada área.
• Áreas de construcción.
• Zonas de producción minera, petrolera y energética.
• Zonas portuarias, Aeropuertos, entre otros.
• Esta agrupación de fuentes nos permite una mejor gestión, pueden regularse y establecer medidas precisas
para todas en conjunto.
 FUENTES DE BAJA FRECUENCIA O INFRASÓNICAS
• Las fuentes de emisión sonora de baja frecuencia o infrasónicas tienen una energía acústica significativa en
el margen de frecuencias de 8 Hz a 100 Hz. El ruido de este tipo es difícil de amortiguar y se propaga
fácilmente en todas las direcciones (se puede escuchar por kilómetros). El ruido de baja frecuencia es más
molesto que el nivel de presión sonora ponderada A, ejemplos:
• Ruido producido por la vibración de puentes.
• Trenes que funcionan con motores diésel.
• Trenes subterráneos.
• Plantas de estampado.
• Helicópteros, entre otros.
 FUENTES IMPULSIVAS
• De acuerdo a la NTP-ISO 1996-1:2007, actualmente no existe ningún descriptor matemático que defina dicha
fuente. No obstante, se ha encontrado categorías que correlacionan con la respuesta de la comunidad, los
mismos que deben ser identificados previo al desarrollo del monitoreo, con la finalidad de tener una mejor
ubicación del punto de medición. Las categorías de fuentes impulsivas son:
Impulsivas de alta energía
• Conformada por cualquier fuente explosiva donde la masa equivalente de TNT excede los 50 g, o fuentes
con características comparables y grado de intrusión, ejemplos:
• Explosiones mineras y de canteras (voladuras).
• Estampidos sónicos.
• Demolición o procesos industriales que utilizan explosivos de alta energía.
• Descargas militares (por ejemplo: blindado, artillería, fuego de mortero, bombas, encendido explosivo de
cohetes y misiles), entre otros.
 FUENTES IMPULSIVAS
Es cualquier fuente con características altamente impulsivas y un alto grado de intrusión, ejemplos:
• Disparos de armas de fuego
• Actividades o acciones ejecutadas mediante el uso de instrumentos y/o herramientas (por ejemplo:
martilleo sobre metal o madera, pistolas de clavos, martinete, perforadora hidráulica, forjado en metal,
prensa de golpe, martillo neumático, rotura de pavimento, o impactos metálicos de maniobras ferroviarias),
entre otros.
 FUENTES IMPULSIVAS

Impulsivas regulares
Son las fuentes de ruido impulsivo que no tienen la energía suficiente para ser denominadas de alta energía o
altamente impulsiva, ejemplos:
• Golpes de cierre de puerta de automóvil, juego de pelota al aire libre tales como fútbol o baloncesto.
• Campanas de iglesias.
• Bocinas y alarmas de seguridad de vehículos.
• Sirenas de vehículos policiales, vehículos de bomberos y ambulancias.
• Paso rápido de vuelos rasante de aeronaves militares, entre otros.
• La identificación de las fuentes, en general, permitirá tener una mejor
ubicación de los puntos de monitoreo, además de asegurar que el
instrumento de medición este correctamente orientado a la fuente de
interés.
• Las fuentes identificadas serán citadas en la ficha de registro de
mediciones de ruido ambiental.
• Es importante mencionar que cuando existan varias fuentes serán
identificadas y registradas, esto con la finalidad de identificar el sonido
residual, así como efectuar las mediciones y aplicar las correcciones
correspondientes.
VERIFICACIÓN DE INSTRUMENTO DE
MEDICIÓN
El sonómetro debe estar en condiciones óptimas de operación antes de realizar mediciones sonoras. Para
evaluar el estado de operatividad del instrumento, se debe de seguir las siguientes recomendaciones:
• Inspeccionar el instrumento para descartar posibles daños físicos, principalmente el micrófono.
• Verificar la condición de la batería, tanto del sonómetro y del calibrador;
• Verificar que los instrumentos estén dentro del periodo de calibración;
• Poner en funcionamiento el instrumento.
• Verificar que la fecha y la hora del sonómetro estén correctamente ajustadas.
• Antes de iniciar la medición, se verificará las ponderaciones de la medición, las cuales pueden ser por tiempo
y frecuencia, los procedimientos específicos requieren ponderaciones específicas, por lo que, estas serán de
acuerdo a la fuente de ruido que se quiere medir.
• Los sonómetros deberán ser promediadores-integradores.
 PONDERACIÓN DE MEDICIÓN
• Ponderación de Frecuencia
• De acuerdo a la IEC 61672-1:2002, las ponderaciones normadas en frecuencia son las ponderaciones: “A”,
“C” y “Z”, cada uno diseñada para dar respuesta a un intervalo de frecuencias determinadas.
• No obstante, en concordancia con los ECA para ruido los Niveles de Presión Sonora
• Continuo Equivalente (LeqT) deben ser medidos en ponderación A. Por lo tanto, para evaluar todas las
fuentes de ruido (excepto los ruidos tipo impulsivos de alta energía o ruidos de alto contenido de baja
frecuencia) se utilizará la ponderación A.

• Ponderación por Tiempo

• Según lo especificado en la IEC 61672-1:2002 las ponderaciones normadas en tiempo son las ponderaciones:
Fast, Impulsive y Slow. Por lo tanto, teniendo en cuenta los tipos de fuente de ruido se aplicarán las
ponderaciones de la siguiente manera:
 Ponderación por Tiempo
• Ponderación temporal Fast (F)
Cuando el entorno a medir presente fluctuaciones rápidas, la ponderación “F” proporciona una respuesta más
precisa, puesto que el tiempo promediado es más rápido (125 ms).
• Ponderación temporal Impulsive (I)
En un ambiente en el que la población o un área específica está expuesta a ruidos impulsivos, se recomienda
emplear la ponderación “I”, cuyo tiempo promediado es 35 ms, ya que este nivel es preciso para evaluar el
riesgo de lesión de la audición en individuos de estas características.
• Ponderación temporal Slow (S)
En casos específicos en que se necesite estimar el nivel medio de un sonido que fluctúa lentamente, la
ponderación “S” es la más adecuada, (1s)
 Medición y registro de Nivel de Presión
Sonora
Habiendo cumplido con los pasos previos, de la calibración, verificación e instalación del instrumento de medición, se
debe seguir el siguiente procedimiento para realizar las mediciones, utilizando para ello la Hoja de registro de datos
de campo de ruido ambiental contenido en el Anexo 2.
• Registrar las coordenadas de ubicación de punto de medición en el sistema de coordenadas UTM Datum WGS84
• Medir y registrar las condiciones climáticas (velocidad del viento, temperatura, presión atmosférica y humedad)
antes de la medición del nivel de presión sonora, tales mediciones se deberán realizar a la misma altura de
referencia del instrumento.
• Iniciar la medición del nivel de presión sonora de interés, considerando los periodos (tiempos de medición) y las
ponderaciones previamente configuradas.
• Si las mediciones realizadas en cada minuto en modo LAeqT, presentan variaciones menores o iguales a 5 dB(A), se
considerará dicho ruido como continuo o estable. En dichos casos, se efectuarán las mediciones de LAeqT de 10
minutos por cada punto de medición del área representativa.
• Si las mediciones realizadas en cada minuto, en modo LAeqT, presenta variaciones mayores a 5 dB(A) observados
durante ese período, entonces se considerará dicho ruido como fluctuante. En dichos casos, se efectuarán
mediciones de 15 minutos por cada punto de medición para obtener una mejor representatividad del nivel de
presión sonora.
Si al momento de la medición se presenta un ruido impulsivo, el cual es
caracterizado por pulsos individuales de corta duración de presión sonora, se
anulará la medición y se volverá a realizar una nueva medición, si el ruido
impulsivo persiste por más de una vez se deberá aplicar las correcciones por
sonido residual, así como ejecutar los cálculos de incertidumbre, para conocer el
valor del posible desvío.
• Se recomienda anotar en la Hoja de da datos de campo los eventos ruidosos que
ocurren durante el período en que se está midiendo y que hacen que el ruido
pueda ser tomado como de carácter continuo o estable, fluctuante o impulsivo.
• Finalizar la medición del nivel de presión sonora posterior al tiempo requerido y
registrar los resultados del LAeqT, Lmax y Lmin asociado a cada tiempo de
medición. Asimismo se podrán registrar otros parámetros de interés
• Los procedimientos específicos de medición de ruido ambiental, requerirán de
periodos de medición específicos, es decir el tiempo de medición estará
supeditado a la operación de la fuente de ruido de interés.
DETERMINACIÓN DE LAS POSICIONES DE
MEDICIÓN
 UBICACIÓN DEL PUNTO DE MEDICIÓN
• Los puntos de medición deberán ubicarse en áreas representativas siempre al exterior, las cuales se
identificarán de la siguiente manera:

• Cuando se trate de mediciones de ruido producto de la emisión de una fuente puntual cualquiera, el punto
se ubicará a una distancia mínima de 3 metros respecto a tal fuente, siempre al exterior del recinto donde se
sitúe la fuente y siempre que no existan superficies reflectantes en dicha distancia.
 Medición en casos de superficies
reflectantes

En caso que se presenten superficies reflectantes

dentro de los 3 metros antes indicados, el sonómetro se
ubicará a una distancia de dos veces la distancia entre
la fuente emisora y la superficie reflectante,
conforme a lo dispuesto en el Anexo B de la NTP ISO
1996-2.
 Instalación y determinación de las
posiciones de medición
Colocar el sonómetro en el trípode de sujeción a 1,5 m ± 0,1 m, sobre el piso.
Si no es posible ubicar el sonómetro a 3,0 m para minimizar la influencia de las 30° a 45° reflexiones de una
pared o barrera, se puede poner a menor distancia entre 0,5 m y 2 m, luego se realizará la corrección por
reflexiones.
•El responsable de la medición deberá ubicarse siempre detrás del sonómetro y a una distancia no menor a 0,5
m, de tal manera que pueda evitar el apantallamiento.
El ángulo de inclinación formado entre e lsonómetro y la fuente de ruido respecto a una horizontal, podrá estar
orientado entre 30° a 45°, de tal forma que dicha inclinación permitirá al operador el registro de los resultados
de la medición evitando el reflejo de la luz solar sobre la pantalla del instrumento.
Instalación y determinación de las
posiciones de medición
Distancia entre puntos de medición

Es importante señalar que

la distancia entre puntos
de medición no debe ser
menor de dos veces la
distancia entre el punto y
la fuente de ruido.
 Calibración de campo del
instrumento
• Una vez que el sonómetro este montado en el trípode se procederá a encender dicho instrumento así como
el calibrador acústico.
• Esperar un (1) minuto.
• Insertar el micrófono del sonómetro en la cavidad de verificación del calibrador acústico, evitando girar el
calibrador al momento de la inserción.
• Poner o configurar el instrumento en modo calibración, luego iniciar la calibración propiamente dicha y de
ser el caso se deberá realizar los ajustes correspondientes.
• Dejar colocado el micrófono en el calibrador acústico durante treinta (30) segundos; o el tiempo
recomendado por el fabricante (según el manual de operación del instrumento).
• Si el desvío es mayor a +/-1 dB no se considerará válido el sonómetro para efectuar la medición, por lo que
se deberá utilizar otro instrumento.
• Se deberá registrar el valor de la calibración y valor de desvío en la Hoja de registro de datos decampo, antes
y después de cada serie de medición.
• Apagar y retirar el calibrador acústico
 Mediciones de ruido generado por el tránsito
automotor
• La medición se realiza en LAeq y Lmax, ponderada en “F”
• El tiempo a medir debe ser tal que capture el ruido producido por el paso vehicular de los distintos tipos de
vehículos que transitan y a una velocidad promedio para el tipo de vía.
• Se debe contar el número de vehículos que pasan en el intervalo de medición, distinguiendo los tipos de vehículos
(por ejemplo: pesados y livianos).
• Se debe identificar el tipo o características de la vía donde se desplazan los vehículos.
• Cuando se presenta un tránsito no fluido se debe medir el ruido producido por el paso de 30 vehículos como
mínimo por categoría identificada (pesado y liviano). En el caso que no se pueda obtener las mediciones del número
indicado de vehículos se deberá reportar en la hoja de campo los motivos.
• En el caso de transito fluido de vehículos el tiempo mínimo de medición será de 20 minutos continuos.
• Se debe registrar el Lmax, la cual debe ser registrada por cada una de las categorías de vehículos registrados y
considerando un mínimo de 30 vehículos por categoría.
• El intervalo de medición debe ser en el horario de mayor tráfico u hora punta.
• Adicionalmente para el caso de medición del parque automotor se podrá realizar el estudio estadístico de las
fluctuaciones, aplicando para ello los percentiles: Nivel L10, Nivel L50 y Nivel L90.
• El punto se ubicará en el límite de la calzada. La siguiente figura muestra la ubicación del sonómetro en este caso:
Mediciones de ruido generado por el tránsito
automotor
Mediciones de ruido generado por el tráfico
de trenes
• Se debe registrar el LAeqT y Lmax, ponderada en “F”
• El intervalo de tiempo a medir debe capturar el ruido representativo del paso de todos los vagones del tren.
• Para determinar el LAeqT en zonas donde exista mayor frecuencia de paso de trenes, se deberá realizar las
mediciones de ruido generado por la pasada de al menos cinco (5) trenes de la misma categoría.
• El sonómetro deberá tener la configuración de pausa, de tal forma que cuando finalice el paso del primer
tren se ejecute el modo “pausa” y se reinicie la medición al pasar el siguiente tren, de esta forma
sucesivamente hasta cubrir la cantidad mínima de referencia.
• Para el caso de mediciones de niveles de ruido en zonas rurales, el LAeqT de referencia será determinado
mediante la medición de una (1) pasada de todos los vagones que integran dicho tren (por ejemplo: Ferrocarril
Central).
• Si la estructura de la vía del tren es una vía elevada, el micrófono se ubicará a una distancia “h”, igual a la
altura “h” medido desde la calzada hasta la parte más alta de la plataforma,
• Estas disposiciones aplican tanto para trenes urbanos (por ejemplo: Metro de Lima) como para tránsito de
trenes de la Red Ferroviaria Nacional, ya sea para transporte de carga o de pasajeros (por ejemplo: tren de
Cuzco-Aguascalientes, Ferrocarril Central, entre otros).
Mediciones de ruido generado por el tráfico
de aeronaves
La medición se realizará en LAeqT y Lmax, ponderada en “F”
• Para determinar medición debe ser representativa al paso de 5 o más aeronaves con similares características,
tomando en cuenta que las mediciones serán realizadas en eventos de despegue o aterrizaje.
• La medición del Lmáx generado por el tráfico de aeronaves en zonas residenciales debe darse en el
momento de sobrevuelo más cercano.
• La medición del Lmax debe ser representativa de al menos 5 o más eventos relevantes, en el caso que no se
pueda obtener estas mediciones del número indicado de aeronaves, se deberá reportar en la hoja de campo
los motivos.
• Para casos de evaluación y diagnóstico de ruido ambiental generado por el tráfico de aeronaves se podrá
realizar periodos de mediciones continuas (12 horas a 24 horas), según los horarios de medición
establecidos, con el propósito de identificar los eventos o periodos con mayor frecuencia de ruido, cuyo fin
sea la de gestionar prácticas de manejo del ruido ambiental.
Mediciones de ruido generado por
el tráfico de aeronaves
Mediciones de ruido generado por plantas
industriales y otras actividades productivas
• La medición se realizará en LAeqT y Lmax, ponderada en “F”
• El intervalo de tiempo a medir será de 20 minutos, periodo en el cual las actividades operativas deben estar
presentes en forma habitual.
• Si las actividades de generación de ruido son cíclicas el tiempo de medición podrá ampliarse de modo que
abarque dichas actividades.
• La medición del Lmax deberá cumplir con los criterios de medición del LAeqT en cuanto a tiempo y distancia.
• El Lmax debe medirse considerando un mínimo de 5 eventos de generación de ruido más altos. (Ejemplo:
cuando están operativas todas las etapas productivas, o se puede dar el caso cuando está a una máxima
capacidad).
• Si el funcionamiento de la fuente de ruido es cíclica, el tiempo de medición deberá comprender
mínimamente un ciclo completo.
• Las mediciones se deben realizar a una distancia donde se pueda percibir la influencia del ruido de todas las
fuentes principales. Esta distancia no debe ser tan alejada para minimizar lo
Mediciones de ruido generado por plantas
industriales y otras actividades productivas
MEDICIÓN DEL NIVEL SONORO DEL SONIDO
RESIDUAL
• Ruido de fondo o residual: Es el nivel de presión sonora producido por fuentes cercanas o lejanas que no
están incluidas en el objeto de medición. El sonido residual definido por la NTP-ISO 1996-1, es el sonido total
que permanece en una posición y situación dada, cuando los sonidos específicos bajo consideración son
suprimibles. Es muy importante medir el nivel del sonido residual, porque será el nivel de referencia contra
el cual el nivel de ruido de una fuente especifica deberá ser contrastado. En circunstancias normales el
sonido residual varía con el tiempo durante el día, la tarde y la noche.
• Es muy importante medir el nivel de sonido residual antes y después de medir el nivel de ruido de la fuente
especifica. Los pasos a considerar son:
• Realizar la calibración de campo del instrumento de medición.
• Siempre que sea posible, el sistema de medición debe estar sobre una superficie reflectante.
• Montar el instrumento de medición en un trípode, si es posible utilizar un cable de extensión para separar el
micrófono del cuerpo del sonómetro, el propósito es evitar que el ruido generado por el operador del
instrumento influya en los resultado.
• El micrófono debe estar protegido con pantalla anti-viento. Así mismo, el micrófono debe estar orientado
hacia la fuente sonora, formando el ángulo descrito en el numeral 7.2.
• Configurar el instrumento de medición con ponderación A (también C si es necesario) en el dominio de la
frecuencia y Fast “F” o Slow “S” en el dominio del tiempo, según las características del sonido residual.
Simultáneamente configurar todos los indicadores sonoros que necesita evaluar y si es necesario la medición
espectral por 1/3 de octava.
• Si una máquina o cualquier actividad es la fuente de ruido específica, solicitamos que deje de operar, los
niveles sonoros medidos bajo estas condiciones corresponden al nivel del sonido residual. Es posible en este
caso que el sonido residual este compuesto por el ruido proveniente del tráfico de vehículos y de otras
actividades, es decir todo el ruido del ambiente estudiado, menos el ruido de la fuente que está causando la
molestia.
• Si el flujo de tránsito vehicular es la fuente específica, deberíamos cortar el flujo de tránsito vehicular
temporalmente y podremos medir el sonido residual.
• En caso de no poder medir el sonido residual, considerando fuentes fluctuantes, se puede utilizar el
percentil L90.
MEDICIÓN DEL SONORO DE LA FUENTE
ESPECIFICA
Medición de ruido en fuentes zonales o de
área
▪ Realizar mediciones exploratorias de corta duración (máximo 5 minutos), considerando la dimensión del
área y la variación espacial de los niveles para determinar el número de puntos necesarios.
• Las mediciones se realizarán en LAeqT y Lmax, ponderada en “F”
• Cuando exista medios reflectantes (por lo general muros o paredes) que se encuentren ubicado delante de la
fuente emisora, la distancia del punto de medición deberá ser el doble de la distancia del objeto reflectante y
la fuente. (ver figura N° 4 del ítem 7.1), delo contrario de ser imposible esta condición se deberá aplicar las
correcciones por reflexión.
• El instrumentos debe estar montado sobre el trípode de sujeción a 1.5 +/- 0.1 m sobre el nivel del piso.
• La medición deberá ser ejecutada cuando mínimamente dos fuentes puntuales se encuentren generando
ruido al mismo tiempo.
• El tiempo de medición debe cubrir las variaciones significativas de las fuentes generadoras. Este tiempo debe
cubrir mínimo tres variaciones; en el caso que no se lleguen a cubrir lo señalado en este intervalo se pueda
medir un periodo productivo.
Medición de ruido en fuentes zonales o de
área
CORRECCIÓN POR SONIDO RESIDUAL Y
REFLEXIONES
 RUIDO RESIDUAL
• Ruido total cuando los ruidos específicos en consideración son suspendidos. El ruido residual es el ruido
ambiental sin ruido específico.
• Cuando se desea medir la incidencia de una fuente en los niveles de presión sonora que se registran en un
punto específico, es necesario determinar su aporte a partir de los niveles sonoros que se registran con la
fuente funcionando y con ella sin funcionar. Cuando la fuente de interés no está en funcionamiento, el nivel
sonoro que se registra se designa como ruido residual y se suele describir a través de su nivel sonoro
continuo equivalente con filtro de ponderación A, LAeq, Residual.
• Hay veces en que no es posible apagar la fuente, por las características propias de su funcionamiento (por
ejemplo en una industria) o por los perjuicios que podría acarrear al operador de la fuente de emisión, y por
“Protocolo para la medición de emisión de ruido, ruido ambiental y realización de mapas de ruido” 13 qué
no, las distorsiones en los niveles sonoros que ocurrirían en consecuencia (es el caso de los sitios de
diversión, donde apagar la música en el establecimiento no sólo perjudica al propietario sino que generaría
silbidos y una gritería distorsionante de la realidad acústica del lugar). Cuando no se puede apagar la fuente,
la Resolución 627 indica que se debe usar el nivel percentil L90 del ruido total para describir el ruido
residual.
 CORRRECCIÓN POR SONIDO RESIDUAL
• Si el nivel sonoro de la fuente específica y el nivel sonoro residual difieren en 10 dB o más, no hay que
aplicar correcciones. El valor medido es entonces valido.
• Si el nivel sonoro de la fuente específica y el nivel sonoro residual difieren en 3 dB o menos no se permiten
correcciones, porque la incertidumbre de la medición es grande. Sin embargo los niveles sonoros deben ser
informados, declarando textualmente, en los gráficos, tablas y resultados que el valor medido no puede ser
corregido para quitar el efecto del sonido residual.
• Si el nivel sonoro de la fuente específica y el nivel sonoro residual difieren dentro del intervalo 3 dB a 10 dB
(con ponderación A), la corrección se debe realizar empleando la siguiente ecuación general propuesta en la
ISO 1996.
INCERTIDUMBRE EN MEDICIÓN DE NIVELES DE
PRESIÓN SONORA
Las incertidumbres en los niveles de presión sonora dependen de diferentes
aspectos como son: la instrumentación y el método de medición, la fuente de ruido,
la distancia del instrumento de medición a la fuente, el tiempo de duración de las
mediciones y las condiciones del clima de acuerdo a los procedimientos de la Guía
para la Expresión de la Incertidumbre de Medida (GUM, por sus siglas en inglés)
Algunas directrices sobre como estimar las incertidumbres de las mediciones se
presentan en el Cuadro N° 1, donde la incertidumbre de la medición es expresada
como una “Incertidumbre expandida”, la misma que está basada en una
combinación de incertidumbres estandarizadas multiplicadas por un factor de
cobertura (K) igual a 2,considerado así, para proveer una probabilidad de confianza
aproximada de 95%
Las incertidumbres en este documento están referidas solo para los niveles de
presión sonora continua equivalente con ponderación “A” (LAeq,T). Pueden
estimarse incertidumbres cuyos valores sean más elevados si se miden niveles de
presión sonora máximos, niveles en bandas de frecuencia, y niveles con
componentes de tonos puros.
RESUMEN DE LAS INCERTIDUMBRE PARA Laeq,t
REPORTE TÉCNICO DE LOS RESULTADOS
La siguiente información debe de ser incluida dentro del Informe de Monitoreo o Reporte
Técnico de la evaluación, la misma que debe ser entregado a la autoridad o al solicitante
del servicio.
a) La dirección y ubicación de los puntos de medición (con fotografías en cada punto de
medición);
b) El nombre de la persona encargada de realizar las mediciones;
c) La fecha y la hora de las mediciones.
d) La hora de inicio, la hora de finalización y duración de las mediciones;
e) El nombre del fabricante, el modelo, la clase, el número de serie, la fecha más reciente
de calibración de laboratorio (no de campo), del instrumento utilizado para realizar
mediciones sonoras;
f) Una descripción de la posición del sonómetro;
g) Condiciones meteorológicas existentes en el momento de haber realizado las
mediciones, incluyendo la temperatura y la velocidad del viento;
h) Tipo de ruido que ha sido medido y las características del ruido; Indicadores medidos,
particularmente: o solo aquellos necesarios para sustentar el objetivo de la evaluación. Es
importante también medir el espectro por 1/3 de octava para evaluar la presencia de
componentes de ruido en frecuencias bajas (con filtro de ponderación C y lineal Z) y el
contenido tonal que deben ser reportados (es posible que el análisis espectral no sea necesario
en zonas no urbanas)
i) Ponderación en el dominio de la frecuencia y tiempo utilizada en cada medición:
j) Naturaleza y duración de cualquier ruido extraño presente dentro del periodo de medición;
k) Cualquier otro dato que considere apropiado.
l) La información que se consigne en el reporte técnico de resultados, debe ser trazable con las
hojas de datos de campo y con la ficha de identificación del punto de medición.
m) Adjuntar la Hoja de datos de campo y la ficha de identificación del punto de medición.
n) Adjuntar una copia del certificado de calibración, tanto del sonómetro como del calibrador
acústico.
EJEMPLO
Proyecto: Mejoramiento y Rehabilitación dela Infraestructura Vial
Paquete 7R: Tramo 4
Monitoreo de ruido en el horario Diurno y en horario Nocturno
Cálculo de la Incertidumbre
Cálculo de Incertidumbre
Estabilidad
Instrumento Operativas Ambiente Residual

2.9 1.00 0.55 0 0.8

Gracias por su Atención

vcaldasgarnique@[Link]
