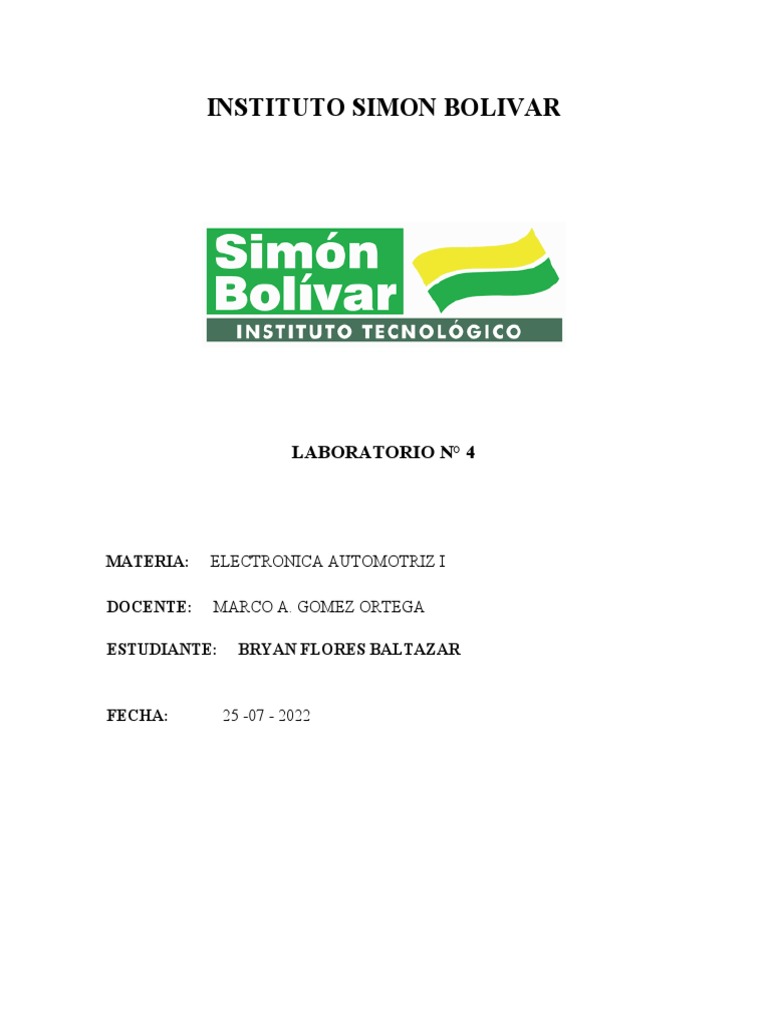

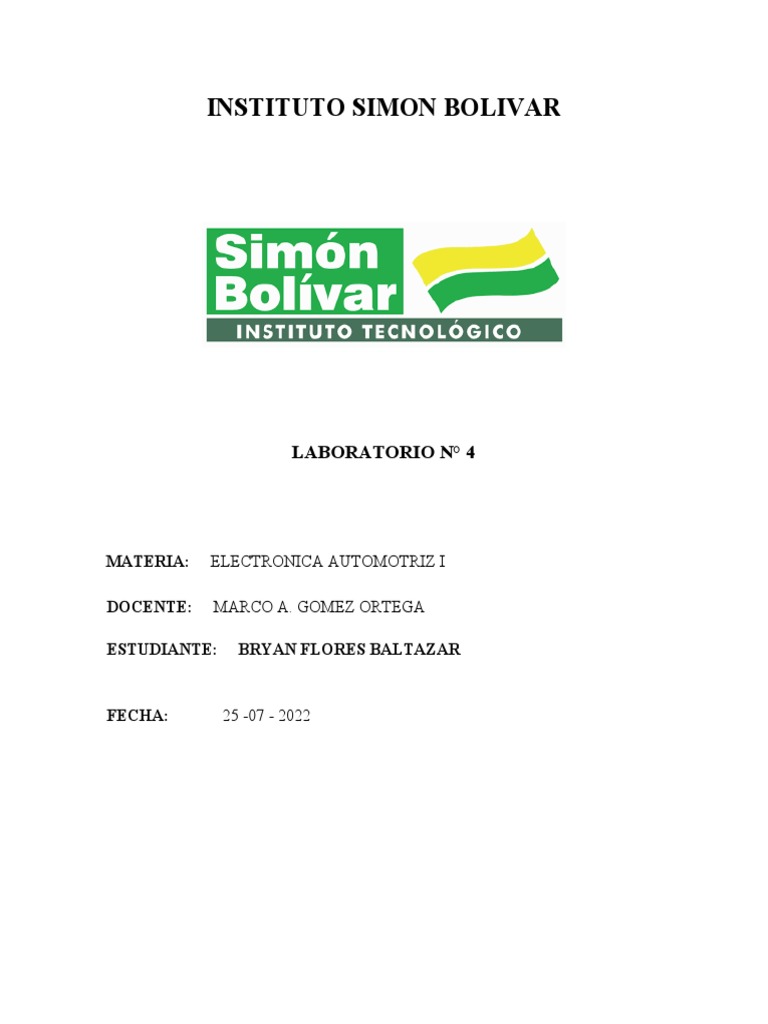

INSTITUTO SIMON BOLIVAR

LABORATORIO N° 4

MATERIA: ELECTRONICA AUTOMOTRIZ I

DOCENTE: MARCO A. GOMEZ ORTEGA

ESTUDIANTE: BRYAN FLORES BALTAZAR

FECHA: 25 -07 - 2022


OBJETIVO
Este trabajo ha sido elaborado con el fin de comprobar el óptimo
funcionamiento del circuito que se ha montado para comprobar un circuito
con condensadores.
A continuación, se hace una breve descripción de los materiales utilizados
dentro del experimento, y se muestran las imágenes de los mismos.
MATERIALES UTILIZADOS
 Protoboard
 Led
 Batería de 9v
 Resistencias 220ohmio,1kohmio
 Condensadores 10, 100,1000 microfaradio

Materiales que utilizamos y su función:


 Protoboard: es una tabla que permite interconectar componentes
electrónicos sin necesidad de soldarlos. Así, se puede experimentar
de manera fácil y ágil a través del rápido armado y desarmado de
circuitos eléctricos.
 Su función: Como su nombre lo indica, esta tableta sirve para
experimentar con circuitos electrónicos, con lo que se asegura el
buen funcionamiento del mismo.
Resistencias de:
 220Ω
 1kΩ
Su función es determinar según la llamada ley de Ohm cuánta corriente
fluye en el circuito cuando se le aplica un voltaje determinado.

RESISTENCIA: Propiedad de un objeto o sustancia que hace que se resista


u oponga al paso de una corriente eléctrica.

  CONDENSADOR. -El condensador es un dispositivo formado por dos


placas metálicas separadas por un aislante llamado dieléctrico. Un
dieléctrico o aislante es un material que evita el paso de la corriente.
El condensador o capacito almacena energía en la forma de un campo
eléctrico (es evidente cuando el capacitor funciona con corriente
directa) y se llama capacitancia o capacidad a la cantidad de cargas
eléctricas que es capaz de almacenar.
DIODOS LED: Su función es emitir luz incoherente de espectro reducido
cuando se polariza de forma directa la unión PN del mismo y circula por él
una corriente eléctrica. Este fenómeno es una forma de electroluminiscencia.

Pila 9 V: Es dar o proporcionar energía eléctrica al circuito.


PROCEDIMIENTO

Led indicador de corriente: En esta imagen se puede ver que utilizamos la


resistencia de 220 en una conexión directa conectando la batería de 9v la
resistencia y un LED

Control del brillo del led: En esta otra imagen utilizamos la batería de 9v,
potenciómetro, LED, una resistencia de 220, la foto celda y el condensador
Temporizador básico: El siguiente esquema está compuesto por una batería,
2 resistencias fijas, un diodo LED y un capacitor conectados en serie, cuando
se desconectada la batería, la energía eléctrica almacenada en el
condensador sigue fluyendo a través del circuito, el LED continúa iluminado
por un momento y la luz va disminuyendo lentamente y luego desaparece
cuando el condensador se descarga completamente.

CONCLUSION
En conclusión podemos decir que los condensadores son un
componente que almacena energía como si fuese un alternador
ya q este componente hace que se acumule energía por lo tanto
hace que tarde en disminuir la luminosidad en el LED pero esto
puede variar dependiendo el tipo de condensador esto quiere
decir que el resultado puede variar dependiendo a la cantidad de
microfaradios que tenga el condensador.
