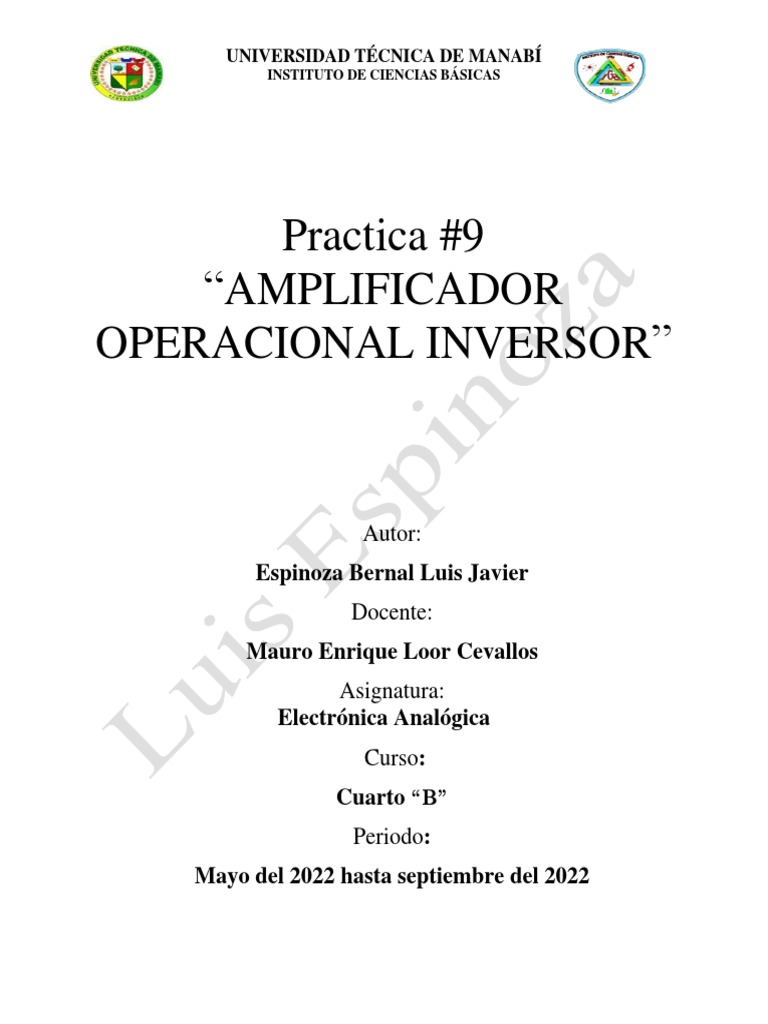

UNIVERSIDAD TÉCNICA DE MANABÍ

INSTITUTO DE CIENCIAS BÁSICAS

Practica #9
“AMPLIFICADOR
OPERACIONAL INVERSOR”

Autor:
Espinoza Bernal Luis Javier
Docente:
Mauro Enrique Loor Cevallos
Asignatura:
Electrónica Analógica
Curso:
Cuarto “B”
Periodo:
Mayo del 2022 hasta septiembre del 2022
 UNIVERSIDAD TÉCNICA DE MANABÍ
INSTITUTO DE CIENCIAS BÁSICAS

Introducción
Los amplificadores operacionales son, dispositivos compactos activos y lineales de alta ganancia,
diseñados para proporcionar la función de transferencia deseada. Un amplificador operacional (A.O.) está
compuesto por un circuito electrónico que tiene dos entradas y una salida, como se describe más adelante.
La salida es la diferencia de las dos entradas multiplicada por un factor (G) (ganancia):
Vout = G·(V+ – V-).
Estos dispositivos se caracterizan por ser construidos en sus componentes más genéricos, dispuestos de
modo que en cada momento se puede acceder a los puntos digamos «vitales» en donde se conectan los
componentes externos cuya función es la de permitir al usuario modificar la respuesta y transferencia del
dispositivo.

Marco teórico
AMPLIFICADOR OPERACIONAL INVERSOR
El amplificador inversor invierte la polaridad de la señal de entrada de corriente alterna mientras la
amplifica. La señal AC de entrada sale amplificada en la salida, pero también desfasada 180° (invertida).
Su utilización se da por Tener menor impedancia de entrada debido a la retroalimentación, mientras que
el amplificador no inversor tiene una alta impedancia. La ganancia es inferior a 1, por lo que también
puede ser utilizado como mezclador. Puede proporcionar desplazamientos de fase de la señal, Esta
configuración es una de las más importantes porque en base a esta se pueden elaborar otras
configuraciones de los amplificadores operacionales, como la configuración del derivador, integrador y
sumador.
En este circuito, la entrada no inversora está conectada a tierra, el voltaje de entrada está conectado al
terminal inversor mediante una resistencia R1, y finalmente la resistencia de retroalimentación Rf está
conectada entre la entrada inversora y la salida. Ten siempre presente que un amplificador inversor
invierte la polaridad de la señal de entrada mientras la amplifica.
García, V. (s/f). El Amplificador Operacional – Electrónica Práctica Aplicada.
Diarioelectronicohoy.com. Recuperado el 21 de agosto de 2022,

Para lograr obtener la fórmula del voltaje de salida primero es necesario conseguir la relación entre la
tensión de entrada Vi y la tensión de salida Vo. Al aplicar la Ley de Corrientes de Kirchhoff (LCK) en el
nodo inversor (nodo 1), se obtiene la siguiente expresión:
 UNIVERSIDAD TÉCNICA DE MANABÍ
INSTITUTO DE CIENCIAS BÁSICAS

Pero los voltajes son igual a cero, V1=V2=0, para un amplificador operacional ideal (característica ideal
del OpAmp),
La ganancia en un OpAmp Inversor no es más que la resistencia de retroalimentación Rf dividida entre la
resistencia de entrada R1, lo que significa que la ganancia únicamente depende de los elementos externos
conectados al amplificador operacional

GANANCIA EN LAZO ABIERTO.

Cuando se aplica una señal a la entrada, la ganancia es el cociente entre la tensión de salida Vs y la de
entrada Ve que tiene el amplificador operacional cuando no existe ningún lazo de realimentación entre la
salida y alguna de las dos entradas. Ver el diagrama.

GANANCIA EN LAZO CERRADO.

La forma de compensar esto es, controlar la ganancia de tensión que tiene el amplificador operacional,
utilizando elementos externos para realimentar una parte de señal de la salida a la entrada, que hará que el
circuito sea mucho más estable. Con la realimentación, la ganancia de lazo cerrado, depende de los
elementos empleados en la realimentación y no de la ganancia básica de tensión del amplificador
operacional, por lo que, para modifica la ganancia modificaremos los valores de R1 y R2.

Aplicación
Este amplificador tiene muchas ventajas, ya que sigue la retroalimentación llamada negativa. Debido a
esto, comparado con las demás configuraciones del amplificador operacional, posee el alto valor de
ganancia.

• Se utiliza como un cambiador de fase, ya que la salida generada está desfasada 180 grados.
• El amplificador inversor se usa principalmente en circuitos osciladores para satisfacer los criterios
de Barkaushen para que se produzcan oscilaciones sostenidas.
 UNIVERSIDAD TÉCNICA DE MANABÍ
INSTITUTO DE CIENCIAS BÁSICAS

• En cualquier aplicación o prototipo de algún sistema que está diseñado con los sensores, se
prefiere usar amplificadores inversores en la etapa de salida.
• Se puede utilizar prácticamente en las aplicaciones de integración.
• Se utilizan en aplicaciones donde se debe equilibrar la señal.
Los amplificadores inversores son ampliamente utilizados principalmente cuando se consideran las
señales analógicas
Las ventajas del amplificador inversor son las siguientes:
▪ La salida generada estará desfasada con la señal de entrada aplicada.
▪ Los valores potenciales tanto en el terminal inversor como en el no inversor se mantienen en cero.
▪ Sigue la retroalimentación negativa.
Las desventajas del amplificador inversor son las siguientes:
▪ La ganancia es alta, pero la retroalimentación que se sigue debe mantenerse estable para que sea
menos distorsionante.
▪ La señal de entrada aplicada no debe contener ruido porque un valor pequeño aplicado puede
multiplicar y reflejarse en la salida.
Amplificador inversor - Amplificadores operacionales. (s/f). Solucioningenieril.com. Recuperado el 21 de
agosto de 2022, de
 UNIVERSIDAD TÉCNICA DE MANABÍ
INSTITUTO DE CIENCIAS BÁSICAS

Practica
El objetivo de esta práctica simulada del "AMPLIFICADOR OPERACIONAL
INVERSOR Y EL SUMADOR INVERSOR", es que el estudiante pueda diseñar y
comprender el funcionamiento de los AO, muy usados en sensores, sistemas de
transferencias, cargadores de baterías entre otros.
Una vez hecha la simulación y el análisis, debe realizar un informe que deberá
subirlo a la plataforma en formato pdf. Esta tarea tiene un puntaje de 2,00 y es 4 de
5, corresponde al componente de Práctica y experimentación de Aprendizajes FC.
Lista de materiales:
1.- Fuente VCC de 12 V,
2.- Fuente VEE de -12 V
3.- Circuito integrado 741
4.- Resistencia de 10k , (3 unidades)
5.- Resistencia de 100k , (1 unidad)
en este simulados agregamos los siguientes símbolos Fuente VCC de 12 V, Fuente VEE de -12 V,
Circuito integrado 741, Resistencia de 10k , (3 unidades), Resistencia de 100k , (1 unidad) y realizaremos
la siguiente conexión y agregaremos un generador de fuente y osciloscopio. Realizamos las respectivas
conexiones y le añadiremos un osciloscopio y un generador de funciones para que el amplificador
operacional inverso que cuenta con un voltaje de entrada de 1mVp y una ganancia de 10.
 UNIVERSIDAD TÉCNICA DE MANABÍ
INSTITUTO DE CIENCIAS BÁSICAS

Ya modificado el osciloscopio y el generador procederemos a ser su funcionamiento pero antes

codificados las resistencias vamos a trabajar con una de 10 k y con una que nos brinde una
ganancia de 14 k pero no modificamos la de 1 voltios de entrada ,observamos que la señal de
salida comienza a realizar un rizado ya que se encuentra en el límite y no puede ser rectificado
más de lo que se entrega

Como vemos ya con la resistencia de 14kΩ las curvan aumentaron.

 UNIVERSIDAD TÉCNICA DE MANABÍ
INSTITUTO DE CIENCIAS BÁSICAS

Ya con la resistencia de 1kΩ, la curva azul casi se puso nula.

Conclusión
los voltajes son igual a cero, V1=V2=0, para un amplificador operacional ideal (característica
ideal del OpAmp), La ganancia en un OpAmp Inversor no es más que la resistencia de
retroalimentación Rf dividida entre la resistencia de entrada R1, lo que significa que la ganancia
únicamente depende de los elementos externos conectados al amplificador operacional Cuando
se aplica una señal a la entrada, la ganancia es el cociente entre la tensión de salida Vs y la de
entrada Ve que tiene el amplificador operacional cuando no existe ningún lazo de realimentación
entre la salida y alguna de las dos entradas. Con la realimentación, la ganancia de lazo cerrado,
depende de los elementos empleados en la realimentación y no de la ganancia básica de tensión
del amplificador operacional, por lo que, para modifica la ganancia modificaremos los valores de
R1 y R2.
 UNIVERSIDAD TÉCNICA DE MANABÍ
INSTITUTO DE CIENCIAS BÁSICAS

Bibliografía
Amplificador inversor - Amplificadores operacionales. (s/f). Solucioningenieril.com.

Recuperado el 21 de agosto de 2022, de

http://solucioningenieril.com/amplificadores_operacionales/amplificador_inver

sor

García, V. (s/f). El Amplificador Operacional – Electrónica Práctica Aplicada.

Diarioelectronicohoy.com. Recuperado el 21 de agosto de 2022, de

https://www.diarioelectronicohoy.com/blog/el-amplificador-operacional

Santos, B., & Peláez, L. (2020, marzo 30). ▷ Amplificador Inversor (Fórmula,

Ganancia y Circuito) ✔. MiElectrónicaFácil.com; Mi electrónica fácil.

https://mielectronicafacil.com/analogica/amplificador-inversor/
