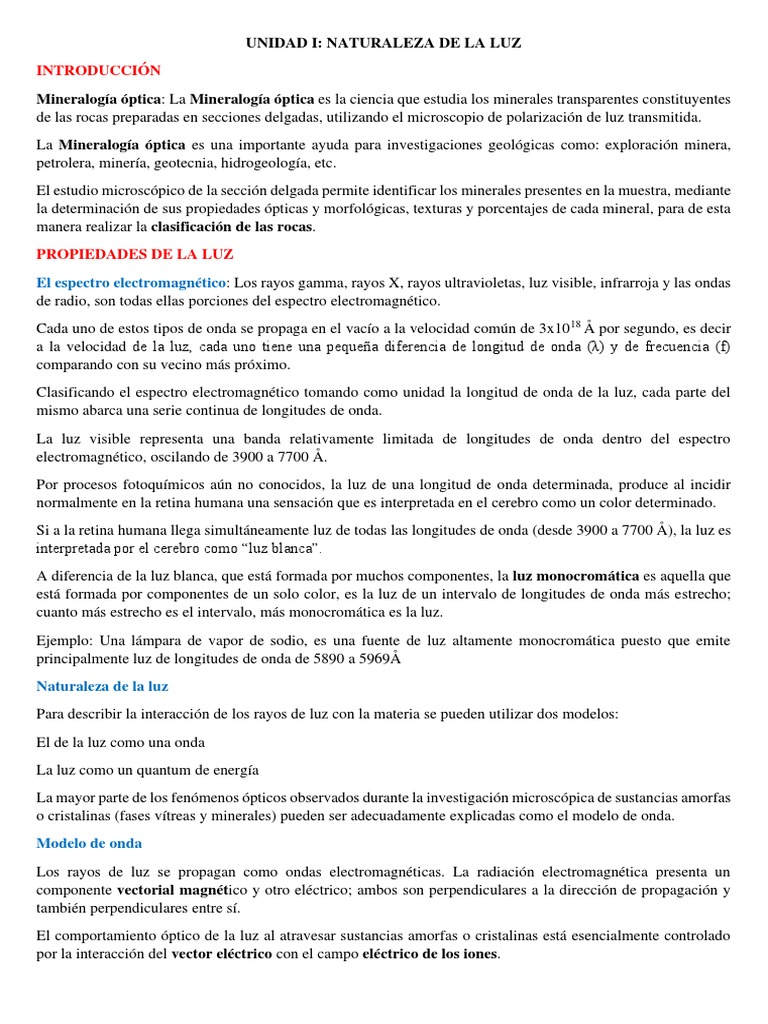

UNIDAD I: NATURALEZA DE LA LUZ

INTRODUCCIÓN
Mineralogía óptica: La Mineralogía óptica es la ciencia que estudia los minerales transparentes constituyentes
de las rocas preparadas en secciones delgadas, utilizando el microscopio de polarización de luz transmitida.
La Mineralogía óptica es una importante ayuda para investigaciones geológicas como: exploración minera,
petrolera, minería, geotecnia, hidrogeología, etc.
El estudio microscópico de la sección delgada permite identificar los minerales presentes en la muestra, mediante
la determinación de sus propiedades ópticas y morfológicas, texturas y porcentajes de cada mineral, para de esta
manera realizar la clasificación de las rocas.
PROPIEDADES DE LA LUZ
El espectro electromagnético: Los rayos gamma, rayos X, rayos ultravioletas, luz visible, infrarroja y las ondas
de radio, son todas ellas porciones del espectro electromagnético.
Cada uno de estos tipos de onda se propaga en el vacío a la velocidad común de 3x1018 Å por segundo, es decir
a la velocidad de la luz, cada uno tiene una pequeña diferencia de longitud de onda (λ) y de frecuencia (f)
comparando con su vecino más próximo.
Clasificando el espectro electromagnético tomando como unidad la longitud de onda de la luz, cada parte del
mismo abarca una serie continua de longitudes de onda.
La luz visible representa una banda relativamente limitada de longitudes de onda dentro del espectro
electromagnético, oscilando de 3900 a 7700 Å.
Por procesos fotoquímicos aún no conocidos, la luz de una longitud de onda determinada, produce al incidir
normalmente en la retina humana una sensación que es interpretada en el cerebro como un color determinado.
Si a la retina humana llega simultáneamente luz de todas las longitudes de onda (desde 3900 a 7700 Å), la luz es
interpretada por el cerebro como “luz blanca”.
A diferencia de la luz blanca, que está formada por muchos componentes, la luz monocromática es aquella que
está formada por componentes de un solo color, es la luz de un intervalo de longitudes de onda más estrecho;
cuanto más estrecho es el intervalo, más monocromática es la luz.
Ejemplo: Una lámpara de vapor de sodio, es una fuente de luz altamente monocromática puesto que emite
principalmente luz de longitudes de onda de 5890 a 5969Å
Naturaleza de la luz
Para describir la interacción de los rayos de luz con la materia se pueden utilizar dos modelos:
El de la luz como una onda
La luz como un quantum de energía
La mayor parte de los fenómenos ópticos observados durante la investigación microscópica de sustancias amorfas
o cristalinas (fases vítreas y minerales) pueden ser adecuadamente explicadas como el modelo de onda.
Modelo de onda
Los rayos de luz se propagan como ondas electromagnéticas. La radiación electromagnética presenta un
componente vectorial magnético y otro eléctrico; ambos son perpendiculares a la dirección de propagación y
también perpendiculares entre sí.
El comportamiento óptico de la luz al atravesar sustancias amorfas o cristalinas está esencialmente controlado
por la interacción del vector eléctrico con el campo eléctrico de los iones.
El efecto del vector eléctrico sobre la materia es el que determina principalmente el comportamiento y
propiedades de la luz, por ello, para efectos de mineralogía óptica, no tomaremos en cuenta al vector magnético.
Las radiaciones electromagnéticas presentan diferentes longitudes de onda; solo las comprendidas entre 3900 y
7700 Å pueden ser captadas por el ojo humano (luz visible).
Según sus longitudes de onda, las radiaciones presentan diferentes características, así, por ejemplo, las de menor
longitud tienen mayor energía y mayor poder de penetración. Los rangos de variación definen los tipos de
emisiones, los cuales son empleados por el hombre para diferentes fines.
El componente eléctrico consta de un fotón que se desplaza vibrando perpendicularmente a la dirección de
propagación. Su movimiento vibratorio define una onda cuya longitud determina el tipo de radiación, mientras
que la frecuencia y la amplitud determinan el color y la intensidad, respectivamente.
Su velocidad (V) depende del medio; de esta manera, la velocidad de la luz en el vacío (c) es igual a 2,9979 x108
m/s.
La frecuencia (f) es el número de longitudes de onda que pasan por un punto en un segundo (f = V/λ). La
frecuencia no depende del medio. Si un rayo de luz, emitido con una determinada longitud de onda, cambia
de medio, su velocidad y su longitud de onda variarán, pero su frecuencia permanecerá constante.
La amplitud de una onda (A) se define como el máximo desplazamiento observado en la vibración.
Periodo (T): Es el tiempo necesario para el paso de dos máximos o mínimos
sucesivos por un punto fijo en el espacio.
La longitud de onda (λ) puede definirse como la distancia entre dos puntos consecutivos que presentan
vibraciones de igual valor y dirección, se dice que tales puntos están en “fase”
Velocidad de propagación (V): Es la distancia que recorre la onda en una unidad de tiempo. En el caso de la
velocidad de propagación de la luz en el vacío, se representa con la letra c.
La velocidad, la frecuencia, el periodo y la longitud de onda están relacionadas por las siguientes ecuaciones:
V = λ . f = λ /T
Luz blanca y luz monocromática
La luz blanca (natural o polarizada) es una mezcla de ondas con diversas longitudes de onda que el ojo humano
es incapaz de separar, por ello, éste percibe una luminosidad sin coloración definida.
La luz monocromática (natural o polarizada) consiste en ondas de una misma longitud de onda que el ojo
humano percibe como una luminosidad con coloración definida.
La luz se propaga en forma de muchas ondas con diferentes direcciones. Considerando solo las ondas linealmente
polarizadas paralelas que provienen de una única fuente, podemos definir dos nuevos conceptos: frente de ondas
y normal de onda.
El frente de onda es la superficie formada por puntos homólogos de las diferentes ondas, y la normal de onda
es la perpendicular a dicha superficie.
En medios ópticamente isótropos- es decir, medios en los que las propiedades ópticas son iguales en todas las
direcciones - la normal de onda coincide con la trayectoria, mientras que en los medios anisótropos la normal
de onda y la trayectoria forman ángulo.
Luz natural y luz polarizada.
La luz natural es aquella compuesta por infinidad de rayos que vibran en diferentes planos en todo el espacio, a
diferencia de la luz polarizada, que vibra en un solo plano perpendicular a la dirección de propagación.
Se considera, que la energía luminosa se traslada con un movimiento ondulatorio transversal, en el cual la
vibración de las partículas es usualmente perpendicular a la dirección en que la energía se desplaza.
La luz natural (no polarizada) se considera que vibra en numerosas direcciones, todas ellas formando ángulo
recto con la dirección el rayo luminoso.
La luz cuyas vibraciones están restringidas a una única dirección en el espacio se denomina luz polarizada plana.
Los materiales o aparatos que convierten la luz ordinaria (no polarizada) en luz plana polarizada se denominan
polarizadores
Luz no polarizada (luz natural) queda polarizada por un polarizador. Después de pasar a través del polarizador,
la luz vibra exclusivamente paralela a PP’, dirección privilegiada del polarizador.
Se puede obtener luz linealmente polarizada principalmente por:
• Doble refracción y por
• absorción.
a) Método de doble refracción o birrefrigencia
Consiste en hacer pasar un haz de luz natural por un cristal de calcita. Dentro del cristal de calcita la luz se
descompone en dos rayos linealmente polarizados, uno que sigue con la trayectoria inicial (rayo ordinario) y
otro que cambia su trayectoria (rayo extraordinario). El rayo extraordinario se refleja en la capa de bálsamo y
se pierde, mientras que el otro rayo linealmente polarizado atraviesa la capa de bálsamo sin desviarse saliendo
del cristal de calcita como luz linealmente polarizada.
Este fenómeno solo puede ocurrir si la estructura del material es anisótropa. Si el material tiene un solo eje de
anisotropía, (es decir es uniaxial), la birrefringencia puede describirse asignando dos índices de refracción
diferentes al material para las distintas polarizaciones.
Al colocar un romboedro de calcita sobre un punto este se ve doble (doble refracción).
Interponiendo un polarizador solo se ve un punto, colocando el plano del polarizador vertical se ve un punto y si
se coloca horizontal se ve la otra imagen. La calcita ha producido dos ondas polarizadas que vibran en planos
perpendiculares.
b) Método de absorción
Consiste en hacer incidir un haz de luz blanca en un «enrejado paralelo muy fino» (cristales fibrosos, rectos y
paralelos) por donde solo podrán pasar los rayos que vibran en la dirección del enrejado. Este tipo de
polarizadores consiste en cristales de turmalina, láminas polaroid o cristales orgánicos en acetato
Una serie de materiales cristalinos absorben más luz en un plano de incidencia que en otros, de modo que la luz
a medida que avanza a través del material, se vuelve cada vez más y más polarizada. Esta anisotropía en la
absorción se denomina dicroísmo. Hay varios materiales dicróicos naturales.
Ejemplos:
• Turmalina (borosilicato de aluminio), absorbe preferentemente el rayo ordinario.
• Herapatita (sulfato de yodo quinina), cuyos cristales son muy quebradizos.
Los cristales naturales de turmalina absorben la luz que vibra en todas menos en una dirección y pueden ser
utilizados como polarizantes simples.
En Mineralogía óptica la luz polarizada es producida por el polarizador y el analizador, ambos de los cuales en
los microscopios modernos consisten en una lámina de plástico (polaroid) la cual absorbe toda la luz excepto la
que vibra en una dirección.
En los microscopios antiguos emplean una combinación de prismas de calcita para producir la luz polarizada,
conocido como prisma de Nicol.
La luz polarizada vibra en una sola dirección perpendicular a la propagación de la dirección.
Interferencia entre ondas luminosas
Cuando dos ondas de la misma longitud de onda pero de diferente intensidad vibran en el mismo plano y se
propagan en la misma dirección se produce el fenómeno de interferencia, es decir, de ambas ondas se forma una
resultante.
Si oscila acompasadamente (igualdad fásica) la amplitud de la resultante será igual a la suma de las amplitudes
de las componentes (interferencia constructiva).
Representación de dos ondas que interfieren (dibujadas con color negro y azul) y la resultante (rojo).
Interferencia constructiva.
Por el contrario, si las dos oscilaciones actúan exactamente de manera opuesta (retardo de ½ λ, 3/2 λ, etc.)
coincidiendo los senos y las crestas de las ondas, se originará extinción de aquellas (interferencia destructiva).
Interferencia totalmente destructiva generada por dos ondas de la misma longitud
desfasadas en media longitud de onda.
Cuando el desplazamiento fásico no corresponde a una ni media longitud de onda, la oscilación resultante podrá
ser mayor, igual o menor que las componentes.
Se representa la interferencia de dos ondas desfasadas una distancia diferente a n/2 longitudes de onda (n entero).
Dispersión
Es el fenómeno por el cual un haz de luz blanca se separa en sus colores componentes al atravesar un medio de
mayor índice de refracción.
Dispersión de un rayo luminoso al atravesar un medio de índice de refracción mayor a uno. El coeficiente de
dispersión (separación angular entre los rayos rojo y violeta refractados) depende del valor del índice de
refracción del material del prisma.
Absorción de la luz y color de transmisión
Absorción luminosa es la pérdida de la intensidad de luz al pasar a través algún medio material. Esta pérdida se
debe a que parte de la energía luminosa se transforma en calorífica durante el paso.
El grado de absorción de la luz depende considerablemente del espesor del material. El debilitamiento de la
energía sigue la ley de Lambert:
I = I0. e-4πkd/ λ0
Dónde:
I es la intensidad de la luz a una distancia «d» de recorrido dentro del material desde la superficie de incidencia,
I0 es la intensidad inicial,
k es el coeficiente de absorción y
λ0 la longitud de onda de la luz en el vacío.
Absorción de la luz y color de transmisión
La absorción luminosa es más acentuada en algunos medios que en otros. Muchas sustancias poseen una
absorción general para todas las longitudes de onda de la luz visible; otros muestran absorción selectiva o
específica, donde determinados rangos de longitudes de onda son absorbidos más marcadamente.
En los cristales se dice que el color es idiocromático si se produce por una absorción selectiva del mismo mineral
y alocromático si es el resultado de la absorción selectiva de la luz por pequeñas impurezas dispersas dentro del
mineral.
Idiocromáticos: El color resulta de la presencia de átomos de un determinado elemento, incluido dentro del
mineral (ejemplos: Cu – azul, azurita; Mn– rosa, rodonita; etc.)
Alocromáticos: el color resalta de la presencia de átomos de un elemento traza dentro del mineral.
Cuerpos transparentes, translúcidos y opacos
En mineralogía microscópica se consideran cuerpos transparentes y translúcidos a aquellos que con un espesor
de 30 µm (0,03mm) dejan pasar la luz (minerales formadores de rocas). En ellos el coeficiente de absorción es
bajo, el índice de refracción es bajo (n entre 1,4 y 2,4) y la reflectancia es baja (< 17%).
En el estudio microscópico de minerales transparentes y translúcidos el índice de refracción juega un papel
muy importante y la reflectancia no es relevante.
Minerales o cuerpos opacos son aquellos que con un espesor de 30 µm no dejan pasar luz (minerales de mena
y opacos). En ellos la absorción es alta, el índice de refracción es por lo general mayor a 2,4 y la reflectancia es
alta. En el estudio microscópico de minerales opacos la reflectancia es una propiedad muy importante.
Minerales transparentes y translúcidos son aquellos que con un espesor de 30 µm (0,03mm) dejan pasar la
luz.
Minerales o cuerpos opacos son aquellos que con un espesor de 30 µm no dejan pasar luz.
Índice de refracción
El índice de refracción se define como la relación entre la velocidad de la luz en el vacío y la velocidad de la luz
en el medio correspondiente.

n=Vv/V

Para fines de Mineralogía óptica se considera la velocidad de la luz en el aire igual a la luz en el vacío, en
consecuencia, el índice de refracción del vacío es igual a 1 y de cualquier otro medio es mayor que 1.
Los medios isótropos presentan un único valor del índice de refracción, mientras que los medios anisótropos
presentan índices diferentes en diferentes direcciones. La mayoría de minerales formadores de rocas presentan
índices de refracción entre 1,4 y 2,2.
Los minerales anisotrópos presentan el fenómeno de doble refracción.
Doble refracción o birrefringencia
Si un pequeño clivaje romboidal de una calcita ópticamente clara se coloca sobre una raya negra dos imágenes
de esa raya se ven. Las dos imágenes representan los dos rayos polarizados separados producidos por la calcita
anisotrópica.
El hecho de que dos imágenes se puedan ver, demuestra que cada rayo representa un índice de refracción diferente
(y también una diferente velocidad de la luz). Este fenómeno es conocido como doble refracción, y es
característico de todos los minerales anisotrópicos.
Cada línea corresponde a uno de los dos rayos de luz formados cuando la luz se divide al entrar en la calcita.
Substancias isótropas y anisótropas
Todas las sustancias transparentes pueden dividirse en dos grupos: isótropos y anisótropos. Todos los
minerales excepto aquellos que pertenecen al sistema cubico son anisotrópicos (aunque algunos minerales
anisotrópicos pueden en la práctica parecen ser isotrópicos).
Un material ópticamente isótropo muestra la misma velocidad de la luz en todas las direcciones (vidrios,
sustancias amorfas y minerales del sistema isométrico) y cada sustancia isótropa tiene un solo índice de
refracción.
Los minerales cúbicos no polarizan la luz que pasa a través de ellos y no varían direccionalmente en su efecto
sobre la luz.
Un material ópticamente anisótropo es tal que la velocidad de la luz es diferente en distintas direcciones
(minerales de sistemas tetragonal, hexagonal, ortorrómbico, monoclínico y triclínico) y por lo tanto existe un
intervalo de índices de refracción.
Reflexión y refracción
Reflexión es el fenómeno por el cual un rayo de luz cambia su dirección de propagación al incidir sobre una
superficie de separación de dos medios sin poder atravesarla.
Un rayo de luz incide sobre una superficie y lo hace formando un ángulo con la normal (línea perpendicular a la
superficie en el punto de incidencia) que se denomina ángulo de incidencia. El rayo reflejado forma también un
ángulo con la normal, llamado ángulo de reflexión. Estos ángulos cumplen las leyes de la reflexión.
Leyes de la reflexión:
• El rayo incidente, la normal y el rayo reflejado se encuentran en el mismo plano, estando el rayo incidente
y el reflejado en lados opuestos a la normal.
• El ángulo de incidencia es igual al ángulo de reflexión.
Refracción es el cambio de la dirección de propagación que experimenta un rayo de luz cuando pasa de un medio
a otro. Este fenómeno se debe al hecho de que la luz se propaga a diferentes velocidades según el medio por el
que viaja.
La refracción de la luz explica fenómenos cotidianos como la deformación aparente de los objetos sumergidos
en el agua o la profundidad aparente de un depósito.
El ángulo de refracción depende del ángulo de incidencia y de las propiedades de los dos medios. El rayo
incidente, el refractado, el ángulo de incidencia y el ángulo de refracción cumplen las leyes de la refracción.
Leyes de la refracción:
• El rayo incidente, la normal y el rayo refractado se encuentran en el mismo plano, estando el rayo incidente
y el refractado en lados opuestos a la normal.
• La relación entre el seno del ángulo de incidencia, y el seno del ángulo de refracción, es una constante
característica de los dos medios, el índice de refracción relativo del medio 2 respecto del medio 1.

La expresión anterior se puede escribir como:

O bien:
(Ley de Snell):
Dónde:
n1 y n2= índices de refracción
θ1 y θ2= ángulos de incidencia y de refracción
Ángulo límite y reflexión total:
Cuando un rayo de luz pasa de un medio a otro menos refringente, es decir, de un medio de índice de refracción
mayor a otro de índice de refracción menor, se produce el fenómeno de la reflexión total.
A partir de un ángulo de incidencia, llamado ángulo crítico o ángulo límite, el rayo refractado deja de serlo y la
luz solo se refleja.
Cuando la luz pasa de un medio de mayor a otro de menor índice de refracción, el rayo refractado se aleja de la
normal. Llamamos ángulo crítico al ángulo de incidencia que origina un ángulo de refracción de 90°. Rayos
incidentes con ángulo mayor al ángulo crítico sufrirán reflexión total.
Los rayos incidentes de luz linealmente polarizada discurren en un medio de mayor índice de refracción. Los
rayos 1 y 2 inciden con ángulos inferiores al ángulo crítico y se refractan. El rayo 3 incide con ángulo crítico,
pues se refracta con un ángulo de 90º. El rayo 4 incide con ángulo superior al ángulo crítico y por ende sufre
reflexión total.
El ángulo crítico o ángulo límite es aquel ángulo de incidencia que corresponde a uno de refracción de 90º (ϴc=
90º). Aplicando la ley de la refracción (ley de Snell) y teniendo en cuenta que el ángulo límite cumple que:
(𝑛𝑖)(sin 𝜃𝑐 ) = (𝑛𝑟)(sin 90°)
𝑛𝑟
y despejando: sin 𝜃𝑐 = para ni > nr
𝑛𝑖

Para ángulos de incidencia mayores que ϴc no se produce refracción, toda la luz se refleja, es decir, toda la
energía del rayo de luz incidente se refleja.
UNIDAD IIA: EL MICROSCOPIO PETROGRÁFICO, MICROSCOPIO DE LUZ POLARIZADA, O
MICROSCOPIO POLARIZADOR
El microscopio de polarización es un tipo de microscopio compuesto el cual está formando por una combinación
de lentes, y a través de ellos se logra obtener una imagen virtual, invertida y más grande, y si a éste se le añade
dos polarizadores y una platina giratoria, entonces se estaría definiendo un microscopio petrográfico.
El microscopio de polarizador es un instrumento óptico al que se le ha añadido dos polarizadores, éstos dejan
pasar únicamente la luz que vibra en un único plano (luz polarizada). Esta luz produce en el campo del
microscopio claridad u oscuridad, según que los Dos polarizadores (nícoles) estén paralelos o cruzados.
Existen muchos tipos usados actualmente desde los más simples (tipo monocular) hasta los de mayor resolución
(binoculares) con magnificaciones de hasta 1250 aumentos, teniéndose en la actualidad aumentos mayores con
el uso del microscopio electrónico.
El microscopio polarizador sirve para determinar las propiedades morfológicas, ópticas, estudio de texturas y
relaciones entre los minerales, todo esto para identificar y estimar cuantitativamente los componentes minerales
de las rocas
El laboratorio de Microscopía de la Escuela de Ingeniería Geológica – Geotecnia posee los siguientes
microscopios polarizadores:

CANTIDAD DESCRIPCIÓN AÑO

1 Microscopio polarizador monocular de luz transmitida. Marca XPT-7 -------

1 Microscopio polarizador de luz transmitida y reflejada. Marca 2010


Iroscope modelo MG-50PT. Con cámara integrada.

1 Microscopio polarizador XMPHIO de luz transmitida. Modelo NPL-400. 2016

3 Microscopio polarizador de luz transmitida, Marca Micros Edelweiss MCP300 2016

3 Microscopio polarizador de luz transmitida, Marca Micros Edelweiss MCP300. 2017


Con tablet integrada.

1 Microscopio polarizador de luz transmitida. Carl Zeiss Axio Lab.A1 2017

1 Microscopio polarizador de luz transmitida, Marca Micros Edelweiss MCP300. 2018


Con tablet integrada.
LUZ POLARIZADA
La luz normal se diferencia de la luz polarizada, en que la luz polarizada vibra únicamente en un plano
perpendicular a la dirección de la transmisión del rayo.
En un microscopio petrográfico disponemos de dos polarizadores (o nícoles), colocados de forma que los planos
de vibración de la luz que pueden atravesarlos son perpendiculares entre sí.
La mayor parte de los microscopios petrográficos están construidos de forma que el polarizador inferior está
colocado de manera que la luz que atraviesa la muestra vibra Este-oeste y el analizador Norte–sur.
Cuando utilizamos únicamente con uno de los polarizadores decimos que estamos trabajando con luz polarizada
plana (o con nícoles paralelos) ya que la luz que llega a la muestra vibra en un solo plano, mientras que si lo
hacemos con el polarizador más analizador decimos que el objeto se ve entre polarizadores (con nícoles
cruzados).
Por ello, el microscopio petrográfico representa el método más usual para el estudio de los minerales
constituyentes de las rocas. Esta técnica consiste en analizar los fenómenos que ocurren cuando la luz
polarizada pasa a través de los minerales.
MÉTODOS BÁSICOS PARA ANÁLISIS MICROSCÓPICOS:
A. Estudio petrográfico: Análisis de secciones delgadas con Luz transmitida
Los minerales transparentes se estudian con este tipo de luz (la luz transmitida es la que pasa a través de un
material) y son aquellos que con un espesor de 30 µm dejan pasar la luz a través de ellos.
Las secciones delgadas son analizadas en luz transmitida polarizada que proviene de la parte inferior del
microscopio (la luz pasa por el polarizador y analizador), se pueden estudiar las propiedades ópticas y
morfológicas de diversos minerales transparentes que pueden ser determinados usando esta técnica, incluyendo
su identificación.
Aplicación:
Clasificación de la roca, rasgos texturales relevantes para el estudio petrológico, identificación de ensambles de
alteración, análisis de microestructuras, porosidad. Limitaciones:
Para rocas volcánicas, si la presencia de vidrio es mayor al 20%, se recomienda realizar un Análisis Químico de
elementos mayores para su clasificación. Asimismo, cuando el tamaño de grano es tan fino que impide la
identificación de las fases individuales.
B.- Estudio mineragráfico: Análisis de secciones pulidas con Luz reflejada
Los microscopios de polarización presentan un sistema de luz reflejada para el estudio de minerales opacos, que
son aquellos que con un espesor de 30 µm no dejan pasar la luz (minerales de mena y metales).
El sistema de iluminación de luz reflejada se encuentra en la parte superior del equipo, la luz se refleja en la
muestra y regresa hacia los oculares.
Aplicación:
Identificación de minerales de mena, ocurrencia de los minerales, secuencia de formación probable.
Limitaciones:
Para la búsqueda de oro, se sugiere la preparación de dos secciones pulidas, ya que el oro es muy dúctil y no
necesariamente es visible en una sola sección.
A los equipos provistos solo de un sistema de luz transmitida se les denomina microscopios petrográficos, puesto
que sirven para el estudio de minerales formadores de rocas, y a los provistos de ambos sistemas (luz transmitida
y reflejada) se les denomina microscopios universales.
DESCRIPCIÓN DE LAS PARTES DEL MICROSCOPIO POLARIZADOR
Las partes del microscopio se pueden agrupar en dos grupos, como la parte mecánica y la parte óptica.
a) La parte mecánica es aquella que está en contacto directo con el usuario, y está conformada por el
iluminador, el brazo, base, platina giratoria, revólver porta objetivos, tubo del microscopio, tornillo
macrométrico (para un enfoque inicial) y micrométrico (para un enfoque con mayor precisión), botón de
encendido de luz.
b) La parte óptica es aquella que no deberá ser manipulada por el usuario ya que está constituida por las
partes más delicadas del microscopio, tales como: Nícoles (analizador y polarizador inferior), conjunto
sub platina (lente condensadora, diafragma, iris), objetivos, lentes de Bertrand y oculares.
Otras partes: Compensadores, tornillos centradores, filtros, etc.
Partes mecánicas
a) El iluminador. Consiste de una fuente de luz que tiene suficiente intensidad para pasar la luz a través de
la sección delgada al observador.
Los delicados ajustes para balancear el color de la luz pueden ser realizados por el uso correcto de filtros
en la sub platina o en el iluminador.
En los microscopios modernos la fuente de luz se encuentra en la base del equipo y suministra la
iluminación para la muestra (luz transmitida). Normalmente se utilizan lámparas halógenas de 6V y de
20W con un dispositivo para variar la intensidad.
b) Brazo y base. Ambos tienen la función de soporte. En los microscopios de tubo vertical el brazo es
normalmente conectado a la base por un punto de inclinación que les permite estar inclinados.
Los botones de enfocamiento se encuentran incorporados al brazo del microscopio.
c) Tubo del microscopio. En su forma más simple, el tubo del microscopio es un metal recto que separa el
objetivo y el ocular.
En la parte superior se encuentran los oculares y en la parte inferior los objetivos.
d) Platina circular giratoria graduada. Es una plataforma horizontal con un orificio en el centro donde va
colocada la muestra que se sujeta con dos pinzas. Su giro libre puede ser fijado por un tornillo lateral y
tiene una calibración de 360°.
La platina es giratoria lo cual permite que los minerales sean estudiados en diferentes orientaciones. Es
utilizada para medir los ángulos de exfoliación y de extinción.
e) Revólver porta objetivos Mecanismo con el que se sujetan permite usar uno u otro objetivo. los objetivos
y cuyo sistema de rotación
f) Tornillo de enfoque o ajuste Tornillo macrométrico y micrométrico: Son tornillos de enfoque que
mueven la platina hacia arriba o hacia abajo, con la finalidad de poder acercar o alejar el objetivo de la
platina. El tornillo macrométrico mueve la platina de forma rápida y el micrométrico lo hace de forma
lenta.
Partes ópticas
A.-Polarizadores o Nícoles
Son los que permiten vibrar a la luz en una sola dirección, llamándose esta luz polarizada plana, la cual es
necesaria para los estudios petrográficos. Son dos:
a) Polarizador o nícol inferior. Es un polarizador que se encuentra ubicado en el conjunto de la
subplatina bajo el condensador.
Cuando el polarizador está en el camino óptico, su dirección de polarización es Este–oeste a 0°, y es
usado en combinación con el analizador o nícol superior. Permite estudiar a los minerales con luz
linealmente polarizada.
b) Analizador o nícol superior El analizador está localizado en el camino óptico todo el tiempo, y
marcado con una graduación entre 0°-90°. Gire la palanca del analizador, deje el centro de la graduación
a los 90° en la escala linear. Entonces los dos polarizadores son exactamente ortogonales. Eso significa
que la dirección de polarización del polarizador es este-oeste, y la dirección del analizador es
norte-sur.
Cuando el polarizador se sale del camino óptico, el analizador seguirá estando en el camino óptico, por
tanto, el instrumento está en la observación de polarización individual. Permite analizar el efecto de la
luz linealmente polarizada sobre el mineral estudiado.
B.- Ocular (monocular/binocular) Lente situado cerca del ojo del observador. Es una lente que toma una
imagen producida por el objetivo como objeto y logra una imagen virtual, derecha y mayor con respecto a la
inicial. Amplía la imagen formada en los objetivos.
Los más habituales son los 10X.
En la parte media del tubo, aproximadamente donde se forma la imagen del objetivo, se encuentran engastados
dos hilos perpendiculares que sirven para dividir el campo visual en cuatro cuadrantes (cruz filar).
C.- Lentes objetivos
La calidad de la imagen observada al microscopio depende principalmente del objetivo. El objetivo es por tanto
un componente clave del microscopio siendo responsable de la imagen primaria, del aumento, y de la resolución
bajo la que los detalles finos del objeto pueden ser observados.
Existen objetivos de baja amplificación (2X a 5X), amplificación media (10X, 20X), amplificación alta (40X,
45X) y muy alta (100X).
Los objetivos de baja amplificación se emplean para observar la textura general de la roca, vista en conjunto.
Los objetivos de amplificación media son para la observación general.
Los objetivos de amplificación alta (40X, 60X) son para observaciones a detalle y para visualizar la figura de
interferencia.
Para calcular el aumento real proporcionado por cada tipo de lente objetivo, hay que multiplicar el número antes
de la X por 10.
Ejemplo: Un lente de 4X en realidad muestra un objeto a 40 veces su tamaño real.
D.- Conjunto subplatina
El conjunto subplatina está conformado por el condenador de bajo poder, el polarizador, el diafragma de apertura
y el condensador de alto poder.
✓ Los condensadores son lentes convergentes cuya función es concentrar la luz que genera la fuente de
iluminación hacia la muestra colocada en la platina. El condensador de bajo poder genera luz ortoscópica
y el condensador de alto poder, en conjunción con un objetivo de alto poder, genera luz conoscópica.
✓ El diafragma de apertura o diafragma iris regula la cantidad de luz que entra en el condensador,
permitiendo aislar detalles pequeños de la muestra sin cambiar de objetivo
E.-Lente de Bertrand
Es un lente de alto poder de amplificación, se utiliza en combinación con el condensador de alto poder y un
objetivo de gran aumento para la observación de figuras de interferencia (luz conoscópica).
5.3.-Otras partes Compensadores
Los compensadores están construidos de sustancias transparentes, incoloras y anisótropas (generalmente se trata
de tallas de minerales) incluidas en un marco metálico. Están montadas de tal manera que sus dos direcciones de
vibración son paralelas a los dos lados de la lámina. El componente rápido coincide con la dirección más larga y
el lento con la corta.
Su espesor está calculado para que al introducirlo en el microscopio bajo iluminación XPL (nicoles cruzados, es
decir con el analizador incorporado) produzcan un determinado retardo entre sus ondas (lo que se traducirá en un
determinado color de interferencia).
Los efectos que estos compensadores introducen se superponen debido al mineral que se está estudiando. Se usan
para analizar el color de interferencia y la figura de interferencia.
Cavidad para compensadores: Es una cavidad larga ubicada entre el objetivo y el analizador con orientación
diagonal (45º) con respecto a las direcciones privilegiadas del polarizador y analizador.
Tubo epi-iluminador: Se emplea exclusivamente para el estudio de minerales opacos (luz reflejada). Consta,
análogamente a la base y conjunto subplatina del microscopio de luz transmitida, de una fuente luminosa, vidrio
mate, filtro azul, condensador de bajo poder, diafragma de campo, diafragma de apertura y polarizador.
Filtros: El filtro de vidrio de color azul está situado normalmente en el camino de la luz, para corregir la
dominante luz amarilla de la luz de la lámpara.
CUIDADO DEL MICROSCOPIO POLARIZADOR
El manejo de un microscopio implica mucho cuidado ya que es un instrumento de precisión, requiere máxima
eficiencia y comodidad para su uso. El estudiante deberá tener en cuenta que al usar un microscopio y sus
accesorios está en la obligación de hacerlo con mucho cuidado debido a que se encuentra frente a un equipo cuyo
valor significativo, y es un equipo muy delicado y es muy importante para su aprendizaje y su futura
investigación.
Para el manejo de un microscopio polarizante se debe guardar estrictamente las siguientes reglas:
TRASLADO:
• El microscopio no deberá ser trasladado de lugar y siempre deberá quedar con su cubierta cuando ya no
está en uso.
• En caso de ser necesario y solo cuando el docente lo indique deberá ser transportado.
PARTES ÓPTICAS:
• Los microscopios son muy sensibles al polvo por lo que deben ser cubiertos cuando culmine el trabajo.
Se debe usar bombillas de polvo para la limpieza del condensador y oculares (no soplar).
• Las partes ópticas no deberán ser tocadas por ningún motivo, ya que su limpieza requiere el conocimiento
del equipo y es mejor dejarlo para los técnicos encargados de esto.
• No toque nunca los lentes oculares, objetivos y otras lentes con los dedos de la mano, cuidar que estas no
se ensucien. Use en la limpieza de los lentes solo papel de lente.
• Durante el trabajo con el microscopio las señoritas no deberán usar rímel en las pestañas, ya que podría
dañar los oculares.
ILUMINACIÓN:
• Es necesario regular la intensidad de la luz, en tal grado que no lastime la vista. Si existen otras fuentes
de luz brillosas que perjudican el normal trabajo, es necesario deshacerse de ellas.
• Cuando termine su trabajo baje al mínimo la intensidad de la luz y apague el equipo.
USO DEL REVÓLVER:
• Si el sistema es el de revólver cada vez que efectúe un cambio de objetivo, este deberá manipularse a
través del mismo revólver y no mediante los objetivos.
• Enfoque siempre el objeto, con el objetivo de menor aumento en primer lugar. Si desea mayor detalle
cambie al de mayor aumento.
• Cada vez que se efectúe el cambio de objetivos, se deberá tener cuidado en hacer uso del tornillo
macrométrico (ya que aumentará o disminuirá la distancia entre el objetivo y la muestra), pues se podría
malograr el cristal del objetivo y romper la muestra.
• No use el tornillo macrométrico cuando se está usando el objetivo de mayor aumento (Ejemplo: 40X), ya
que es difícil de controlar a gran distancia, por lo cual es más aconsejable usar el tornillo micrométrico.
Consideraciones generales:
• El microscopio debe estar ubicado en un laboratorio seco, donde no quede expuesto a la luz directa del
sol. En los climas húmedos el laboratorio debe además poseer aire acondicionado.
• El microscopio se debe colocar de tal forma que, el ocular este acomodado delante de la vista, de tal forma
que la espalda del observador este recto.
• Si por algún motivo el microscopio no funciona bien, no trate de forzarle, comunique inmediatamente al
docente del curso.
• No toque ningún lente ni tornillo sin conocer.
• Para la limpieza de las partes mecánicas puede usarse una tela suave.
• Para la limpieza del ambiente donde se encuentren los microscopios se debe trapear y no barrer.
USO DEL MICROSCOPIO
Para un buen uso del microscopio siga los siguientes pasos:
• Encienda el microscopio con el botón de encendido que se encuentra en la base del equipo y gire la
perilla de control de brillo que se encuentra en el lado derecho de la base.
• Gire el revólver hasta que el objetivo de menor aumento quede en posición de observación. Luego mire
por el ocular y observe si tiene una buena iluminación para lo cual debe observarse un círculo
iluminando todo el campo. Si el campo es demasiado brillante cierre un poco el diafragma de intensidad
para reducir la luz reflejada del espejo de iluminación.
• Coloque en la platina la sección delgada y sujétela con las pinzas correspondientes.
• Realice el enfoque del microscopio.
• Haga el centrado de objetivos y/o platina u otros si el microscopio lo requiere.
• Cuando termine su trabajo baje al mínimo la intensidad de la luz y apague el equipo.
• Retire con cuidado la sección delgada.
• Coloque la cubierta protectora al microscopio polarizador.
ENFOQUE
• Enfocar un objetivo es ajustar su relación al objeto de modo que se obtenga una imagen clara.
• El enfoque no debe ocasionar daño alguno para la lente frontal del objetivo o para la preparación (sección
delgada) por ponerlos en contacto violento.
• Para los objetivos de poco aumento en los cuales la distancia de trabajo es grande, habrá poco peligro,
pero con los de mayor aumento (Ejm. 40X) en los cuales la distancia a la preparación es muy cercana, el
peligro es mayor y se debe tener mucho cuidado.
Para la operación de enfoque siga las siguientes instrucciones:
• Logre una buena iluminación. Es recomendable usar un filtro azul, para evitar las molestas radiaciones
amarillas de la luz artificial.
• Gire el revólver de objetivos para ubicarse en un objetivo determinado.
• Cuando observe, utilice el objetivo 10X para enfocar. Para evitar el contacto objetivo-muestra, por favor,
eleve la platina para permitir que el objetivo esté cerca de la muestra al principio, mediante la rotación de
la perilla de enfoque grueso, a continuación, mire por el ocular y revierta la perilla de enfoque grueso
lentamente al mismo tiempo hasta que encuentre una imagen, a continuación, gire la perilla de enfoque
fino para obtener una imagen nítida.
• Gire lentamente el revólver para colocar el objetivo de mayor aumento (40X) en posición adecuada. Con
mucha lentitud suba la platina con el tornillo macrométrico hasta ver la imagen.
• Luego observe por el ocular, si la imagen no se logra ver bien, obtenga mayor nitidez con el tornillo
micrométrico, sino fuera así mire la platina para asegurarse que el objetivo no toque la preparación, ya
que puede chocar el objetivo y muestra y sufrir daños ambos, acerque la platina con mucho cuidado lo
más cerca posible del objetivo y luego mirando por el ocular mueva ligeramente el tornillo micrométrico
hasta lograr que la lámina este enfocada.
Enfoque del condensador
• Gire el botón de enfoque del condensador para moverlo. Es necesario elevar el condensador cuando use
el objetivo de gran aumento, y descenderlo cuando se esté utilizando el objetivo de bajo aumento.
• Ajuste del diafragma de apertura (diafragma de iris) que regula la cantidad de luz que entra en el
condensador.
AJUSTE INTERPUPILAR
Ajustar la distancia interpupilar es crucial para la comodidad del usuario. Este ajuste se logra cuando el usuario
se coloca en posición de trabajo y toma con cada una de sus manos, las bases de los oculares y las acerca sus ojos,
abriendo o cerrando estas bases hasta que se pueda ver cómodamente y de forma nítida la imagen a través de los
oculares.
Cuando se logró el paso anterior, anote su valor personal que se muestra en la escala indicadora de distancia.
Cuando comience su observación, recuerde siempre colocar su distancia interpupilar personal, antes de usar el
microscopio.
Regulación de la distancia interpupilar, el objetivo es unir el campo de visión derecho e izquierdo en uno solo.
UNIDAD IIB: CORRECCIONES AL MICROSCOPIO POLARIZADOR
CORRECCIONES AL MICROSCOPIO POLARIZANTE
Con el uso del microscopio algunas de sus partes se aflojan y descentran y por ello es necesario regularmente
hacer ciertas correcciones, siendo las principales:
• Corrección de objetivos descentrados,
• Ajuste de la platina y el eje óptico coincidente entre sí
• Centrado del condensador para la iluminación
• La corrección de perpendicularidad entre polarizador y analizador (comprobación de la posición cruzada
de los nícoles)
CORRECCIÓN DE OBJETIVOS DESCENTRADOS
Cuando el eje del objetivo no coincide exactamente con el eje del microscopio decimos que el objetivo se
encuentra descentrado. Al girar la platina veremos que el objeto ubicado en el centro del campo visual no gira
sobre su propio eje, sino que sale del centro y hace una órbita circular.

Si el objetivo está muy descentrado la órbita sale del campo visual.

Para corregir objetivos descentrados se empieza con el de menor aumento procediendo de la siguiente
manera:
• Enfocar una sección delgada y ubicar algún detalle puntual (mineral pequeño) en el cruce de los retículos.
• Girar la platina hasta que el detalle esté lo más alejado posible del cruce reticular.
• Con ayuda de los tornillos para centrar objetivos, mover el detalle hasta la mitad de su distancia con el
cruce reticular.

3.- Tornillo para centrar el objetivo,


Observación: Algunos modelos de microscopios necesitan centrar los objetivos y la platina, en otros
modelos en cambio, solo se debe centrar la platina.

• A mano llevar el detalle hasta el cruce de los retículos.


• Girar la platina y si el objetivo aún no está centrado volver al primer paso

AJUSTE DE LA PLATINA Y EL EJE ÓPTICO COINCIDENTE ENTRE SÍ


• Enfóquese en el espécimen y encuentre un punto visible en el campo de visión (mineral pequeño).
• Ubíquelo en el cruce de intersección del retículo de los oculares.
• Rote la platina, si la platina se desvía del centro del eje óptico del objetivo, el punto objetivo rotará
alrededor del centro de mecánico de la platina. El recorrido es un círculo (esto significa que la platina está
descentrada)
• Gire la platina hasta que el detalle esté lo más alejado posible del cruce reticular.
• Con ayuda de los tornillos para centrar la platina, mover el detalle hasta la mitad de su distancia con el
cruce reticular.
• A mano llevar el detalle hasta el cruce de los retículos.
• Luego gire la platina nuevamente, observe los dos puntos y note si mantienen la coincidencia con el
tiempo (¿el punto objetivo se sigue moviendo?). Si se mueve, repita el ajuste hasta que permanezca quieto.
• Ya habiendo realizado el centrado, deberá fijar la platina, apretando el tornillo

Observación:
• Si la platina está muy descentrada el círculo que se forma cuando se gira la platina, no se observará
totalmente, es decir, saldrá fuera del campo de visión.
• Por lo que es necesario realizar un paso previo a los anteriores.
• Gire la platina hasta que el detalle esté lo más alejado posible del cruce reticular.
• Ajuste con los dos pernos de centrado de la platina y mueva el centro mecánico hacia el cuadrante
opuesto.
• Volver a girar la platina y se observará que la órbita circular es más pequeña y se encuentra dentro del
campo visual.

CENTRADO DEL CONDENSADOR PARA LA ILUMINACIÓN


Luego de enfocar la lámina delgada, para alinear el condensador en la dirección de la luz óptica cierre el
diafragma de campo. Pueden encontrarse las siguientes situaciones:
a) La imagen coincide con el centro del retículo, o sea con el centro del campo de visión, indicando que el
condensador está perfectamente centrado.

b) Si el condensador está fuera del centro, usted podrá observar una imagen similar a la figura I, la imagen
puede estar fuera de foco y fuera del centro. En este caso, ajuste el condensador con los tornillos
respectivos, hasta que el lado de la imagen se vea claramente. (figura II-> III)
c) c) Finalmente, para evitar el resplandor, el diafragma de campo debe abrirse solo ligeramente más allá del
borde del campo de visión. (IV)

COMPROBACIÓN DE LA POSICIÓN CRUZADA DE LOS NÍCOLES


Para comprobar la posición cruzada de los nícoles (analizador y polarizador inferior insertados) debemos usar
una sustancia isótropa cualquiera, por ejemplo, un área de la sección delgada donde solo se encuentre el vidrio o
en caso contrario trabajar sin lámina delgada.
El procedimiento es el siguiente:
• Ubicar la sección delgada sobre la platina, enfocar un área donde solo se encuentre el vidrio, o no trabajar
con lámina delgada.
• En nícoles cruzados, se debe observar el campo completamente oscuro.

Visualización en nícoles paralelos (izq.) y visualización del campo oscuro en nícoles cruzados sin lámina delgada
(der.)
Si se observa alguna iluminación, gire la palanca del analizador hasta lograr la máxima oscuridad (esto es, para
comprobar que ambos se encuentren en ángulo recto o perpendiculares, es decir sus direcciones privilegiadas
están perpendiculares entre sí).

El analizador está localizado en el camino óptico todo el tiempo, y marcado con una graduación entre 0°- 90°.
Gire la palanca del analizador, deje el centro de la graduación a los 90° en la escala linear. Entonces los dos
polarizadores son exactamente ortogonales. Eso significa que la dirección de polarización del polarizador
inferior es este-oeste, y la dirección del analizador es norte-sur

También podría gustarte
