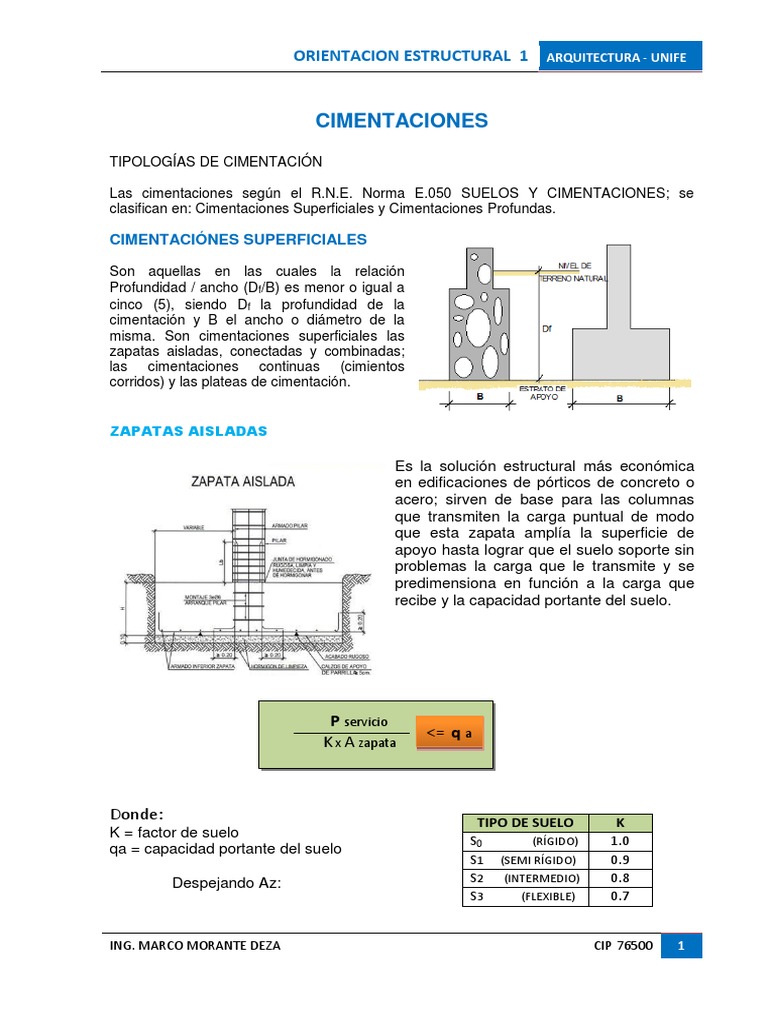

CIMENTACIONES
TIPOLOGÍAS DE CIMENTACIÓN
Las cimentaciones según el R.N.E. Norma E.050 SUELOS Y CIMENTACIONES; se
clasifican en: Cimentaciones Superficiales y Cimentaciones Profundas.
CIMENTACIÓNES SUPERFICIALES
Son aquellas en las cuales la relación
Profundidad / ancho (Df/B) es menor o igual a
cinco (5), siendo Df la profundidad de la
cimentación y B el ancho o diámetro de la
misma. Son cimentaciones superficiales las
zapatas aisladas, conectadas y combinadas;
las cimentaciones continuas (cimientos
corridos) y las plateas de cimentación.
ZAPATAS AISLADAS
Es la solución estructural más económica
en edificaciones de pórticos de concreto o
acero; sirven de base para las columnas
que transmiten la carga puntual de modo
que esta zapata amplía la superficie de
apoyo hasta lograr que el suelo soporte sin
problemas la carga que le transmite y se
predimensiona en función a la carga que
recibe y la capacidad portante del suelo.
P servicio
<= q a
K x A zapata
Donde: TIPO DE SUELO K
K = factor de suelo
S0ELO (RÍGIDO) 1.0
qa = capacidad portante del suelo
S1 (SEMI RÍGIDO) 0.9
Despejando Az: S2 (INTERMEDIO) 0.8
S3 (FLEXIBLE) 0.7
ING. MARCO MORANTE DEZA CIP 76500 1
ORIENTACION ESTRUCTURAL 1 ARQUITECTURA - UNIFE
ZAPATA CENTRADA
Es aquella cuyo eje de la zapata coincide con el eje de la columna y se
predimensiona como cuadrada.
B CONDICIÓN
A=B
A
AZ = A x A = A2
Reemplazando en la formula se tiene
Estructuración en planta
ZAPATA DE ESQUINA
se predimensiona igual que la zapata centrada
ZAPATA EXCÉNTRICA
Es aquella cuyo eje de la zapata no coincide con el eje de la columna y debe
cumplir según el RNE. Una condición especial.
A Condición: B = 2A (como mínimo)
B A z = 2 A2 reemplazando en la formula se tiene
ING. MARCO MORANTE DEZA CIP 76500 2
ORIENTACION ESTRUCTURAL 1 ARQUITECTURA - UNIFE
ZAPATAS COMBINADAS
Si soportan dos o más pilares, en número
reducido. Se emplean en zapatas
medianeras para evitar la carga excéntrica
sobre la última zapata o cuando dos
pilares están muy próximos entre sí o en
general para aumentar la superficie de Es conveniente que el punto de aplicación de la
carga o reducir asentamientos diferenciales. resultante de las cargas actuantes coincida con el
centro de gravedad de la zapata combinada para
El resultado puede ser un elemento más poder considerar una reacción uniforme repartida
estabilizado y sometido a un menor momento del terreno
resultante
Az = P/qa P = carga total
b = Az / L L = 2X
ZAPATAS CONECTADAS
Está constituida por una
zapata excéntrica y una zapata interior,
unida por una viga de conexión
rígida que permite controlar la rotación de
la zapata excéntrica correspondiente a la
columna perimetral Se considera una
solución económica, especialmente
para luces entre ejes de columnas
mayores a 6m. Generalmente es más
económica que la zapata combinada.
ING. MARCO MORANTE DEZA CIP 76500 3
ORIENTACION ESTRUCTURAL 1 ARQUITECTURA - UNIFE
VIGA DE CONEXIÓN
h = L
7 b = h/2
b = P1
31*L
LOSAS DE CIMENTACIÓN
El uso de losas de cimentación es
general en el caso de edificios en altura,
en suelos compresibles y en ciertos
sistemas estructurales, sobre todo en
muros de carga. Se emplean cuando
la capacidad de carga del suelo es muy
baja y las zapatas aisladas resultan muy
grandes y juntas.
En términos generales, si el área
requerida para cimentar una estructura ocupa más del 50 % del área de la planta del
edificio o estructura, se debe cimentar sobre una losa de cimentación como
alternativa, ya que puede resultar más económica.
CIMENTACIONES PROFUNDAS
Son aquellas en las que la relación profundidad /ancho (Df/B) es mayor a cinco (5),
siendo Df la profundidad de la cimentación y B el ancho o diámetro de esta.
Son cimentaciones profundas: los pilotes y micropilotes, los pilotes para
densificación, los pilares y los cajones de cimentación.
Algunas de las condiciones que hacen que sea necesaria la utilización de
cimentaciones profundas, son:
a) Cuando el estrato o estratos superiores del suelo son altamente
compresibles y demasiado débiles para soportar la carga transmitida por la
estructura. En estos casos se usan pilotes para transmitir la carga a la roca o
a un estrato más resistente.
b) Cuando están sometidas a fuerzas horizontales, ya que las
cimentaciones con pilotes tienen resistencia por flexión mientras soportan
la carga vertical transmitida por la estructura.
c) Cuando existen suelos expansivos, colapsables, licuables o suelos sujetos
a erosión que impiden cimentar las obras por medio de cimentaciones
superficiales.
d) Las cimentaciones de algunas estructuras, como torres de transmisión,
plataformas en el mar, y losas de sótanos debajo del nivel freático, están
ING. MARCO MORANTE DEZA CIP 76500 4
ORIENTACION ESTRUCTURAL 1 ARQUITECTURA - UNIFE
sometidas a fuerzas de levantamiento. Algunas veces se usan pilotes para
resistir dichas fuerzas.
CIMENTACIÓN POR MICROPILOTES
Pilotes de diámetros pequeños, formados por una armadura metálica introducida
dentro de un taladro pudiendo ser inyectados o no con .lechada de mortero.
CIMENTACIÓN POR PILOTES
Los pilotes son elementos estructurales
hechos de concreto, acero o madera y son
usados para construir cimentaciones en los
casos en que sea necesario apoyar la
cimentación en estratos ubicados a una
mayor profundidad que el usual para
cimentaciones superficiales.
Se los emplea cuando los estratos
resistentes de suelo son muy profundos. El
hincado de pilotes permite que se alcancen
esos estratos resistentes.
Pueden ir acoplados a zapatas o losas de
cimentación. Se pueden utilizar varios
pilotes para sustentar a cada unidad de
cimentación.
CAISSONS
Se los emplea cuando los estratos
resistentes de suelo son medianamente
profundos y pueden excavarse pozos
mediante procedimientos manuales o
mecánicos, los mismos que son
rellenados con hormigón simple u
hormigón armado. Se comportan como
columnas enterradas.
Cimentación Pilotea
ING. MARCO MORANTE DEZA CIP 76500 5
ORIENTACION ESTRUCTURAL 1 ARQUITECTURA - UNIFE
P1. Determinar las dimensiones de
las zapatas aisladas para la
cimentación del edificio de pórticos
mostrado en la planta adjunta,
utilizando los datos siguientes:
Capacidad portante
qa= 2.3 kg/cm2
Suelo intermedio
Solución:
Con los datos proporcionados determinamos las cargas actuando sobre cada columna para
determinar las dimensiones de cada zapata.
ING. MARCO MORANTE DEZA CIP 76500 6
ORIENTACION ESTRUCTURAL 1 ARQUITECTURA - UNIFE
Dimensionamiento de zapatas
ZAPATA 1 (Z1)
ZAPATA 2 (Z2)
ZAPATA 3 (Z3)
ZAPATA 4 (Z4)
ZAPATA 5 (Z5)
ING. MARCO MORANTE DEZA CIP 76500 7
ORIENTACION ESTRUCTURAL 1 ARQUITECTURA - UNIFE
ZAPATA 6 (Z6)
ZAPATA 7 (Z7)
ZAPATA 8 (Z8)
ZAPATA 9 (Z9)
ZAPATA 10 (Z10)
ZAPATA 11 (Z11)
