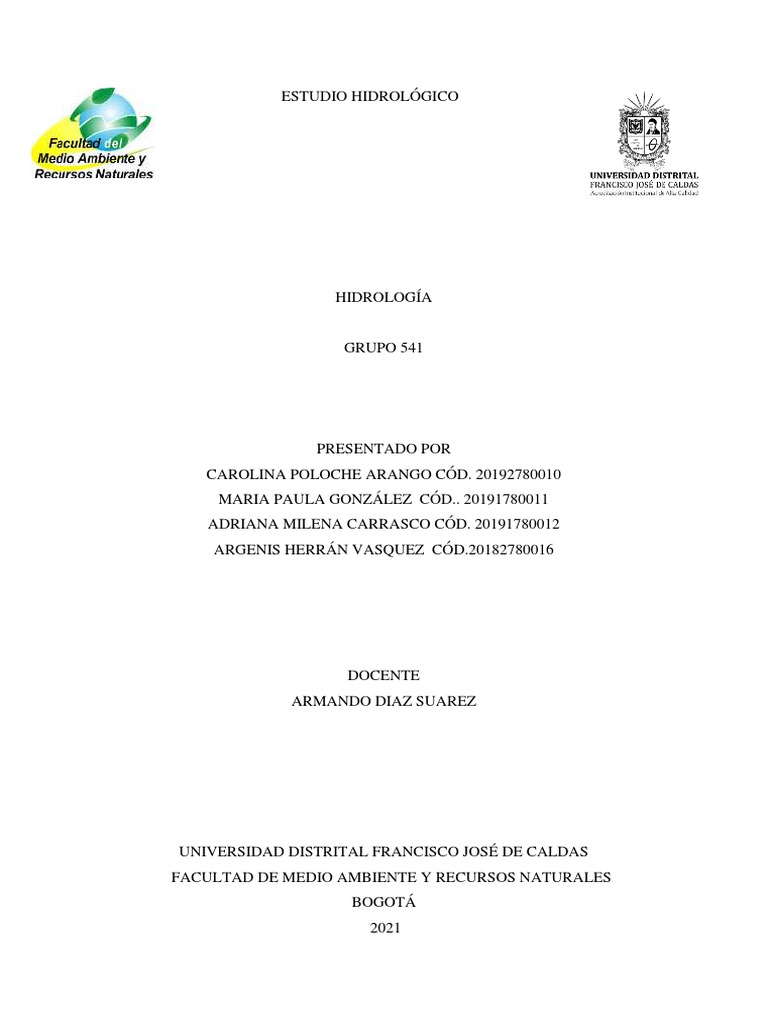

HIDROLOGÍA
GRUPO 541
PRESENTADO POR
CAROLINA POLOCHE ARANGO CÓD. 20192780010
MARIA PAULA GONZÁLEZ CÓD.. 20191780011
ADRIANA MILENA CARRASCO CÓD. 20191780012
ARGENIS HERRÁN VASQUEZ CÓD.20182780016
DOCENTE
ARMANDO DIAZ SUAREZ
El humedal Juan amarillo o ‘ Parque Ecológico Distrital de Humedal (PEDH) Juan Amarillo ’
se encuentra localizado en medio de las localidades de Suba y Engativá, cuenta con una
extensión es de 230 hectáreas aproximadamente, lo que lo convierte en el Humedal más grande
de la capital; su principal función o el fin con el que fue creado y adecuado, fue el de otorgar a
los bogotanos un espacio de esparcimiento y cercanía con el medio ambiente, generando en el
senderos de recorrido deportivo y espacios de preservación de fauna y flora propia de estos
espacios, se divide en tres espacios.
Este cuerpo de agua es un hidro sistema inmerso en una matriz urbana que presenta un alto
grado de intervención y deterioro, propiciado por diversos factores tensionaste. Sin embargo,
aún conserva una serie de atributos ambientales (hidrológicos, ecológicos y sociales) de
reconocida importancia; se encuentra dividido en tres partes, Tercio alto, medio y bajo, en
donde se pueden avistar aves endémicas como la garza bueyera, garza real, tingüa de pico
amarillo, patico zambullidor y garza nocturna; aves migratorias nacionales como alcaraván,
ibis de cara roja y el cormorán; e internacionales como las tingas; y entre la vegetación acuática
se encuentran plantas como enea, buchón y helecho de agua. En la vegetación terrestre se
contemplan plantas tales como: nogal, roble, cedro, abutilon, mermelada, entre otras.
La primera parte de este documento, pretende dar a conocer un poco más sobre el espacio
geográfico y la zona de estudio específica, sus limitaciones y algunos datos específicos, como
datos meteorológicos y climatología, posteriormente con estos datos se generarán los cálculos
solicitados, como lo son números de cuencas, evaporación, evapotranspiración entre otros;
siendo así la primera parte del que se espera sea el trabajo final de la asignatura.
OBJETIVOS:
General:
Definir e identificar el área de estudio, conocida como el humedal juan amarillo, así como sus
características principales, climáticas, hidrológicas, morfológicas y mete reológicas, con la
ayuda de bases de datos y diferentes softwares.
Específicos:
- Recolectar información sobre el área de estudio, mediante la consulta de diferentes
fuentes bibliográficas de tipo secundario, como libros y sitios web.
- Clasificar los datos por medio de herramientas tecnológicas de tipo software,
especialmente la suite de Office y principalmente Microsoft Word y Excel.
- Implementar la herramienta Software Global Mapper para la extracción de
características cartográficas para la zona de estudio.
- Catalogar las diferentes cartografías del área de estudio, el desarrollo de ecuaciones
matemáticas para determinaciones de tipo hidrológico y características climáticas.
- Realizar la respectiva modelación y análisis del comportamiento hidrológico de la zona
de estudio a partir de tormentas de 50 y 100 años, por medio del uso de herramientas
tipo software como HEC-HMS, HEC-RAS Y EPA SWMM.
- Establecer por medio de las representaciones gráficas y los análisis de resultados
obtenidos, un documento final organizado y listo para su presentación.
METODOLOGÍA
Para llevar a cabo la estructuración del presente documento se tuvieron en cuenta diferentes
fases, las cuales se presentan a continuación:
1. ASPECTOS GENERALES
Los espejos de agua que se encuentran en la sabana de Bogotá son de vital importancia para el
equilibrio hidrológico, ya que estos se encuentran dentro de la ciudad y representan un valor
ecosistémico natural y cultural, estos ecosistemas que contienen un cuerpo de agua permanente
o estacional son denominados humedales, se encuentran repartidos por el casco urbano de la
ciudad, debido a su importancia, los humedales hacen parte de la Estructura Ecológica Principal
y al Sistema de Áreas Protegidas de la Ciudad de Bogotá además contribuyen al mejoramiento
de la calidad del agua y el aíre, por estos aspectos es de vital importancia determinar la
hidrología de los humedales en este caso específico la del humedal Juan amarillo y determinar
las mejores opciones para la recuperación hídrica, hidráulica, ambiental y poder determinar
posibles riesgo localizados en el humedal a futuro y que pueden afectar los elementos de la
estructura ecológica principal de la cuenca siendo este humedal el más extenso de los 15 que
se encuentra en Bogotá teniendo más 200 hectáreas albergando especies vegetales y animales,
cabe resaltar también que Mediante el Art. 1 del Acuerdo 19 de 1994, se declara la laguna de
Juan Amarillo Tibabuyes como Reserva Ambiental Natural y a través del Art. 95 del Decreto
190 de 2004 el nombre del PEDH Juan Amarillo fue igualmente declarado.
1.2. Localización general de la cuenca del humedal y estaciones consultadas
Localización: Este humedal se encuentra ubicado entre las localidades de Suba y Engativá,
siendo el más extenso de la sabana de Bogotá. En su parte final se conecta con la cuenca Salitre
y desemboca en el río Bogotá. Este espacio, el cual se encuentra dividido por tres tercios: alto,
medio y bajo cuenta con una gran variedad de flora y fauna; Sus coordenadas son: 4°43′50″N
- 74°06′35″O
Límites: Limita por el Norte con los barrios el Rubí, Joroba, San Cayetano, Villa Rincón,
Carolina, Atenas, Cañiza, Nueva Tibabuyes y Miramar; por el oriente, con la transversal 91 y
con los barrios Almirante Colón y Bachué, al occidente, con el Río Bogotá y los barrios Lisboa
y Santa Cecilia, al sur, con Ciudadela Colsubsidio, El Cortijo y Bachué.
Estaciones consultadas:
vértices: 1429
Perimeter: 54.557 km
Área: 41.544 sq km
909 vértices
Perimeter: 34.717 km
Área: 21.333 sq km
1389 vértices
Área: 20.907 sq km
1177 vértices
Perimeter: 44.929 km
Área: 25.606 sq km
1169 vértices
Perimeter: 44.624 km
Área: 22.206 sq km
1635 vértices
Perimeter: 62.427 km
Área: 51.361 sq km
1285 vértices
Perimeter: 49.054 km
Área: 27.755 sq km
1515 vértices
Perimeter: 57.841 km
Área: 52.63 sq km
919 vértices
Perimeter: 35.071 km
Área: 23.977 sq km
El humedal Juan Amarillo se encuentra entre las localidades de Suba y Engativá esto lo hace
que la densidad poblacional que se tenga en la cobertura del área del humedal será estrictamente
relacionada a la densidad actual de la población de estas 2 localidades.
En Bogotá las tres localidades que más concentran población son: Suba con el 14,3%, Kennedy
con el 13,7% y Engativá con el 11,3%. Bosa registra la más alta densidad con 302 personas por
hectárea y le sigue Kennedy que presenta 283 personas por hectárea, esto finalmente definiría
la densidad poblacional en el área circundarte del humedal Juan amarillo.
Donde:
lv: Calor latente de vaporización:
Para el Agua 𝑙𝑣 = 2,5𝑋103 − 2,37 (16º𝐶) = 2462,08 𝑘𝑗/𝑘𝑔*(1000 j/kg)
/(1kj/kg) =2462080 j/kg
1
𝐸= 3
(270 𝑤/𝑚2 − 0 − 0)
2462080 𝑗/𝑘𝑔 ∗ 997 𝑘𝑔/𝑚
86400𝑠 1000𝑚𝑚
= 0,09𝑋10−7 𝑚/𝑠 ∗ ( )∗( )
1 𝑑í𝑎 1𝑚
𝐸 = 9,5 𝑚𝑚/𝑑í𝑎
1.7. Calcular Aportes de caudal por vertimientos de agua residual, según la densidad de
población de Bogotá y una dotación de 120 litros /hab. día, considerando un retorno del 80%
Donde:
- C: Dotación neta (𝑙/ℎ𝑎𝑏. 𝑑í𝑎)
- P: Población proyectada año 2018 hab
- R: Coeficiente de retorno
- Segundos en un día: 86400 s
Pruebas de datos dudosos de precipitación: Las pruebas de datos dudosos se hacen con los
máximos de precipitación mensual para los años de información., Haciendo un gráfico de
dispersión con las dos estaciones. Comparar con, pruebas de datos dudosos según VEN TE
CHOW pg.415
Gráfica. Variación de Precipitación Máxima Anual de Esta. La Conejera vs. Esta. Salitre
𝑌𝐻 = 𝑦 + 𝑘𝑛(𝑆𝑦)
Donde:
y: Media aritmética del conjunto de datos
kn: Lo determina el número de la muestra y se identifica a partir de la tabla 1
Sy: Es la desviación estándar
𝑄𝐻 = (10)2,8010 = 63,2
El mayor valor para la muestra fue de 75, por lo cual, al no excederla, no
encuentra datos dudosos.
- Est. La conejera
- Estación 1: La conejera
Durante el año las lluvias en Bogotá se distribuyen en dos temporadas secas y dos temporadas
lluviosas. Los meses de enero, febrero, julio y agosto son predominantemente secos. Las
temporadas de lluvia se extienden desde finales de marzo hasta principios de junio y desde
finales de septiembre hasta principios de diciembre, esto según el IDEAM.
Teniendo en cuenta los resultados obtenidos gráficamente para este numeral, se puede
determinar que los picos de lluvia en las estaciones en cuanto a precipitación máxima
concuerdan con la estacionalidad de lluvias para la ciudad de Bogotá reportado por el IDEAM,
así mismo las temporadas de lluvias mínimas concuerdan con este mismo reporte, a pesar de
tener algunas fluctuaciones, quizá por errores en la toma de los datos o ya propios de la estación
meteorológica; sin embargo es posible deducir que ambas estaciones arrojan un resultado de
incertidumbre natural similares, que concuerda con los periodos de mayor humedad en la
ciudad.
1.10. Línea de tendencia de la precipitación total anual de 2 estaciones: se convierten los datos
totales mensual en vectores y al seleccionarlos se obtiene línea de tendencia en Excel. En cada
estación La línea de tendencia se realiza con el vector de precipitación total mensual, recordar
que se construye con la función especial de Excel copiar, pegado especial, transponer:
En este caso se tomaron los datos de 18 años para acoger los datos que se encuentran completos
para ambas estaciones.
- Inicialmente se conocen las líneas de tendencia de los datos de precipitación anual de
las dos estaciones base para el estudio esto para 18 años del año 2000 al 2018
Gráfica 5. Líneas de tendencia Anuales Est. Salitre vs. Est. La Conejera
- En segundo lugar, se grafican los datos totales para mensuales para los 18 años, del
año 2000 a 2018
- Finalmente se superponen las líneas de tendencia anuales con las mensuales para ambas
estaciones
X: 12 meses Enero a diciembre y 18 años de 2000 a 2018
Donde:
- Verde: Valores totales de precipitación mensuales (Promedio) Líneas de
tendencia Est. Salitre
- Violeta: Valores totales de precipitación mensuales (Promedio) Líneas
de tendencia Est. La Conejera
- Naranja: Líneas de tendencia anuales Est. La conejera
- Azul: Líneas de tendencia anuales Est. Salitre
Gráfica 7. Superposición líneas de tendencia Anuales y Mensuales Est. Salitre vs. Est. La
Conejera
1.12. -El Histograma se realiza en Excel seleccionando la matriz con los datos de precipitación
total mensual. Utilizando la función de Excel
● Observamos que las precipitaciones en el área de estudio, para las dos estaciones
son de carácter bimodal, con dos periodos de altos niveles de precipitación (marzo-
mayo y octubre-noviembre) y dos periodos de baja precipitación (diciembre-enero
y junio-agosto).
● Las mediciones tomadas para nuestro caso fueron en mm/ mes de precipitación,
con un ajuste de error del 0.5
1.13. Para el cálculo de la evapotranspiración se realiza con la ecuación de cenicafé, Blaney
Cridle y Thornwaite
Método Blaney Cridle y Thornwaite:
Et = Kg*F
T = temperatura
kg = 0.6
1.15. Calcular la precipitación promedio, según polígonos de Thiessen, en función del área de
influencia de cada estación. Y comparar con el promedio aritmético de los valores máximos
mensuales de la serie de tiempo.
Gráfica 14. Correlación de la precipitación entre las estaciones. Salitre vs. Est. La Conejera
Fuente: Autores
3 1.17. Morfometría
Según Horton (1932) el valor que se obtiene a partir de la relación entre el área y el cuadrado
de la longitud de la cuenca se encuentra el factor forma dependiendo de dónde se ubique el
resultado en la tabla de clasificación de los valores interpretativos.
Para el caso de la cuenca del humedal Juan Amarillo dada la ubicación del resultado (0.5431)
en el intervalo 0.45-0.60 se obtiene una clasificación de forma Ni alargada ni ensanchada.
Para calcular el valor real del tiempo de concentración se obtiene el promedio de los tres
métodos utilizados.
4. Precipitación tormenta de 2 años, tormenta de 5 años 20 50 y 100 años
La evaluación de los datos de precipitación con tormenta para los tiempos de retorno se realizó
con las siguientes fórmulas para cada distribución:
Fuente: Autores
Teniendo en cuenta los periodos de retorno para los cuales se desea hallar la probabilidad de
ocurrencia de un evento extremo de precipitación se conoce Z de la tabla de probabilidades:
Y sabiendo que:
La tabla 5 evidencian los datos de precipitación máxima anual para el Río Salitre.
Sabiendo que:
Como las muestras son relativamente pequeñas (21 y 29 años) se utilizan las siguientes
fórmulas para el cálculo de α y β:
Sabiendo que:
Finalmente, los valores de X obtenidos por cada distribución para cada periodo de retorno se
muestran en la tabla * y tabla **:
5. Modelación Hidrológica
a. Modelación hidrológica HMS con tormenta de 50 años y 100 años Hidrogramas de Clark
en el HMS
A continuación, se muestran las tablas obtenidas a partir de los resultantes del punto 4,3,
funciones normales, su respectivo gráfico, de igual manera el hietograma e hidrograma de
Clark para cada lapso de años de estudio en este caso 50 y 100 años para cada una de las
estaciones de trabajo, La conejera y Salitre obtenidos a partir del programa HMS, se adiciona
la tabla resultante de caudales.
• Resultados HMS
Tabla 11. Ordenadas Tormenta de 50 años Gráfica15. Hietograma Tormenta de 50 años Est. la conejera
Fuente: Autores
Est. La Conejera
Fuente: Autores
• Resultados HMS
• Datos resultantes
• Resultados HMS
Al dar ingreso de los datos resultantes
a partir de las ordenadas de Excel en
el HMS, para la Tormenta de 100 años
en la estación La Conejera se
obtuvieron los siguientes.
Gráfica 20. Hidrograma de Clark Tormenta de 100 años Est. La Conejera HMS
Fuente: Autores
• Datos resultantes
• Datos resultantes
• Resultados HMS
• Datos resultantes
5.2.3 Calibración
A partir de datos conocidos de una fuente hídrica en el Municipio de Facatativá.
Teniendo en cuenta los datos conocidos de una cuenca similar a la trabajada, para el
presente trabajo, la cantidad de agua que cae al cauce al año, pendiente y caudales.
7. Efectos del calentamiento global en la disminución del nivel de superficie libre del
humedal
En general los humedales han sido profundamente modificados; los bosques y pantanos fueron
desecados y convertidos en tierras de labor; las aguas de las lagunas se volvieron turbias por la
erosión del suelo, ocasionando grandes pérdidas de vegetación sabanetica y los pantanos
remanentes a los lados del rio Bogotá se encuentran severamente contaminados.
La construcción de barrios a precios módicos sobre las rondas de los humedales, es una
situación que va en contra de los ecosistemas y de la calidad de vida de la población, y es un
ejemplo del desconocimiento total de las normas de planeación municipal y distrital. Los
humedales se encuentran descuidados y expuestos a la agresión, entre otros factores por la
conversión de esos lugares en depósito de basuras y rellenos. A su vez el conflicto interno ha
llevado a sus actores a guarnecerse en los ecosistemas endémicos y ha obligado a la población
campesina a desplazarse a la ciudad y a procurarse alternativas de vivienda, precipitando la
invasión de rellenos de humedales, lo que ha convertido estos ecosistemas en zonas cada vez
más vulnerables.
En la ciudad, los humedales, los cauces de los ríos y sus fuentes se encuentran en alerta, pues
se han convertido en depósito de toneladas de desechos orgánicos e inorgánicos, que impiden
pensar en una recuperación rápida.
Sin embargo, las mismas comunidades que invadieron estos lugares son las que están
gestionando su recuperación (en el humedal de la conejera con la acción de los habitantes de
barrio compartir, se logró la desconexión de los colectores de aguas negras y mixtas),
soluciones al respecto. En la mayoría de casos, la degradación de los humedales se debe al
desconocimiento que la población tiene de la importancia de estos ambientes. Por eso les han
dado usos inadecuados que han creado imágenes negativas, pues la comunidad los asocia con
espacios inseguros e insalubres.
Como consecuencia de la alta población de Bogotá (más de 7´000,000 de habitantes), el
crecimiento de la industria, el transporte, la construcción y la fuerte y desordenada expansión
urbana, se han elevado los niveles y la intensidad de sus impactos negativos ambientales sobre
los diferentes ecosistemas.
ANÁLISIS DE RESULTADOS
- Teniendo en cuenta los resultados arrojados por las dos estaciones que se tomaron para el
estudio, La conejera y Salitre, se logró evidenciar que los datos reportados por estas no están
tan alejados los unos de los otros, pues a partir de las pruebas de datos dudosos de Ven Te
Chow, se identificó que los datos no suponen mayores dudas, lo que permite decir que ambas
estaciones reportan datos muy cercanos a la realidad y así mismo los resultados obtenidos.
- La variación de las precipitaciones para la zona de estudio, Humedal Juan Amarillo, de
acuerdo a los datos obtenidos por parte de las estaciones de referencia, concuerdan con la
estacionalidad de lluvias que afecta a Colombia, dadas su posición geográfica en el trópico;
teniendo en cuenta lo anterior es posible decir los resultados de incertidumbre natural para los
datos estudiados en cuanto a las precipitaciones en la Ciudad de Bogotá es muy similar y
concuerdan con los periodos de humedad para esta zona.
- A partir de los datos de ambas estaciones se procedió a validar la correlación entre los datos
que cada una arrojo durante la época de estudio, se obtuvo que una gráfica de dispersión inicial
deja ver sus valores tomaban distancias considerables entre ambas estaciones, sin embargo al
aplicar la vectorización de los datos, se logró evidenciar que esta diferencia no estaba tan
lejana la una de la otra, así mismo realizando la búsqueda de la respectiva correlación entre
ambos grupos de datos, fue posible determinar que se encuentran altamente correlacionados,
una correlación de tipo positiva, indicativa de que a medida de que los valores aumenten para
una de las estaciones, lo mismo ocurrirá para la otra.
- Para las precipitaciones evidenciamos, que la cuenca de estudio se encuentra en una zona con
alta probabilidad de lluvias, las cuales nutren los drenajes que llegan a la misma, generando
un incremento en el nivel freático, al estar cercada por zona urbana, el buen drenaje y el
adecuado mantenimiento de esta, son cruciales para el desarrollo de las actividades diarias de
los ciudadanos aledaños a este, evitando inundaciones y saturación de sus afluentes.
- Al realizar el análisis espacial de las cuencas que componen la estructura del humedal Juan
amarillo se puede notar que hay una gran influencia externa que llevan a notar que la zona de
la cuenca es bastante alta, además de verse afectada o cambiada por todos los componentes
antrópicos tales como las construcciones aledañas, los contaminantes que pueden agregar las
poblaciones circundantes y el aporte alto a la cuenca que pueden tener estas las microcuencas
resaltadas.
- De acuerdo a la función de los hidrogramas, donde se representa como área bajo la curva el
volumen que pasa por el cauce y teniendo en cuenta los resultados obtenidos, tanto para la
Estación Salitre y La Conejera, los valores gráficos no representan mayor diferencia entre las
tormentas para 50 y 100 años, aún con diferencias representativas en la parte teórica, al realizar
la simulación, esta diferencia es poco notoria entre los cambios para cada estación, es decir,
para La Conejera y sus datos resultantes para las tormentas de 50 y 100 años son muy
similares, ocurriendo lo mismo para la Estación Salitre.
CONCLUSIONES
Acueducto de Bogotá. (2016). Plan de manejo ambiental humedal Juan Amarillo. Recuperado
de: https://www.acueducto.com.co/wps/wcm/connect/EAB2/eb7c284c-4c2a-4d7b-b81c-
bc8e801b7da7/Plan_Accion_+Juan_Amarillo.pdf?MOD=AJPERES&CACHEID=ROOTWO
RKSPACE.Z18_K862HG82NOTF70QEKDBLFL3000-eb7c284c-4c2a-4d7b-b81c-
bc8e801b7da7-mGt0aSd
D
Alcaldía de Bogotá. (2017). Boletín de prensa. El occidente, la zona más poblada de Bogotá.
Recuperado de: http://www.sdp.gov.co/sites/default/files/bol_017_15-05-
12_occidente_lazonamaspoblada.pdf
Fuentes de Referencia
• Núñez Pérez, M., 2019. CÓMO ELEGIR EL TIEMPO DE CONCENTRACIÓN
ADECUADO. [En línea] Cursos de Ingeniería, Medio Ambiente y Calidad. Disponible
en: <http://eimaformacion.com/como-elegir-el-tiempo-de-concentracion-adecuado/>
[Recuperado febrero 2021].
• HEC-HMS 4.6.1
