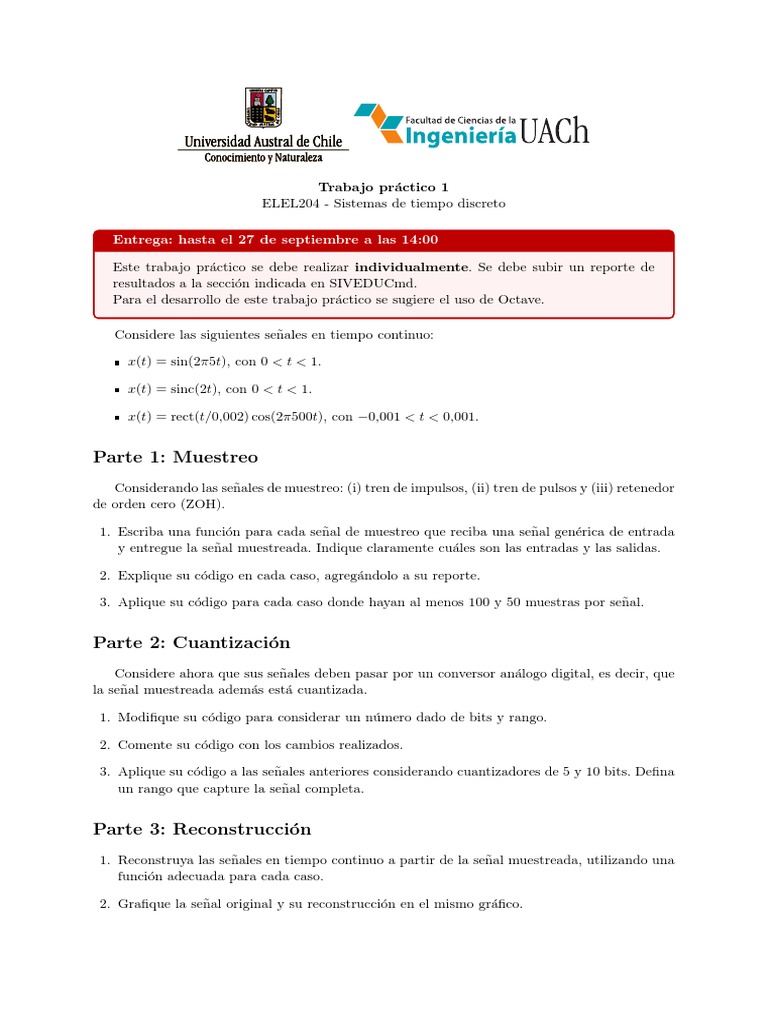

Trabajo práctico 1

ELEL204 - Sistemas de tiempo discreto

Entrega: hasta el 27 de septiembre a las 14:00

Este trabajo práctico se debe realizar individualmente. Se debe subir un reporte de

resultados a la sección indicada en SIVEDUCmd.
Para el desarrollo de este trabajo práctico se sugiere el uso de Octave.

Considere las siguientes señales en tiempo continuo:

x(t) = sin(2π5t), con 0 < t < 1.

x(t) = sinc(2t), con 0 < t < 1.

x(t) = rect(t/0,002) cos(2π500t), con −0,001 < t < 0,001.

Parte 1: Muestreo
Considerando las señales de muestreo: (i) tren de impulsos, (ii) tren de pulsos y (iii) retenedor
de orden cero (ZOH).

1. Escriba una función para cada señal de muestreo que reciba una señal genérica de entrada
y entregue la señal muestreada. Indique claramente cuáles son las entradas y las salidas.

2. Explique su código en cada caso, agregándolo a su reporte.

3. Aplique su código para cada caso donde hayan al menos 100 y 50 muestras por señal.

Parte 2: Cuantización
Considere ahora que sus señales deben pasar por un conversor análogo digital, es decir, que
la señal muestreada además está cuantizada.

1. Modifique su código para considerar un número dado de bits y rango.

2. Comente su código con los cambios realizados.

3. Aplique su código a las señales anteriores considerando cuantizadores de 5 y 10 bits. Defina

un rango que capture la señal completa.

Parte 3: Reconstrucción
1. Reconstruya las señales en tiempo continuo a partir de la señal muestreada, utilizando una
función adecuada para cada caso.

2. Grafique la señal original y su reconstrucción en el mismo gráfico.
