MATANZAS-VII>enable

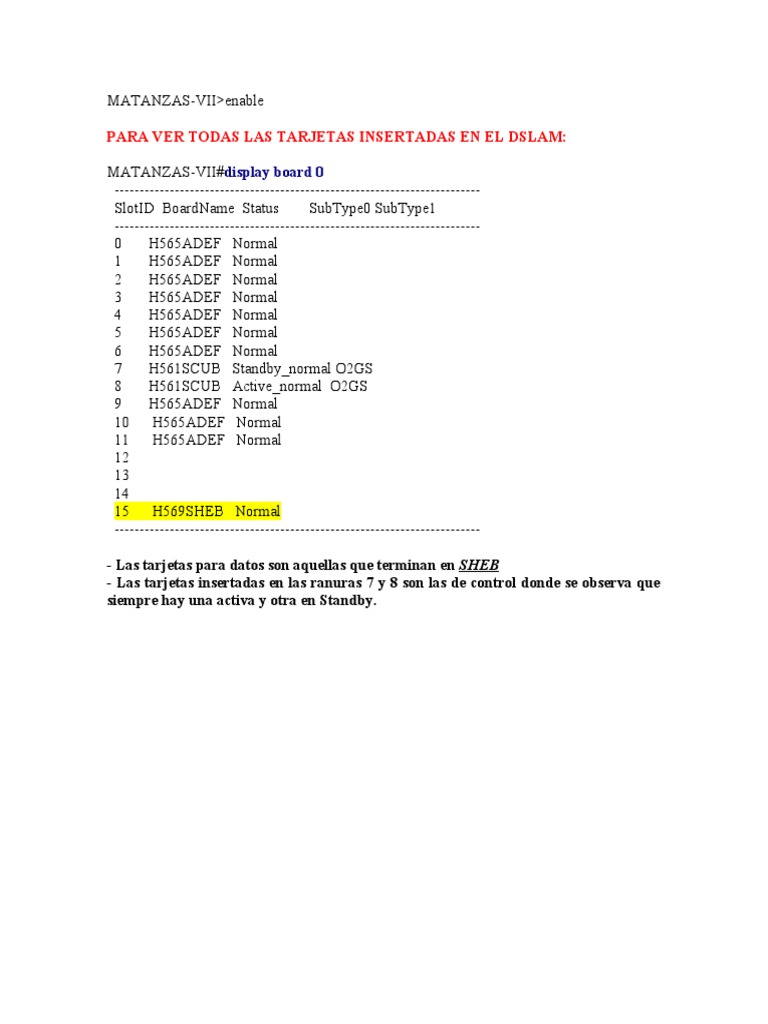

PARA VER TODAS LAS TARJETAS INSERTADAS EN EL DSLAM:

MATANZAS-VII#display board 0
-------------------------------------------------------------------------
SlotID BoardName Status SubType0 SubType1
-------------------------------------------------------------------------
0 H565ADEF Normal
1 H565ADEF Normal
2 H565ADEF Normal
3 H565ADEF Normal
4 H565ADEF Normal
5 H565ADEF Normal
6 H565ADEF Normal
7 H561SCUB Standby_normal O2GS
8 H561SCUB Active_normal O2GS
9 H565ADEF Normal
10 H565ADEF Normal
11 H565ADEF Normal
12
13
14
15 H569SHEB Normal
-------------------------------------------------------------------------

- Las tarjetas para datos son aquellas que terminan en SHEB

- Las tarjetas insertadas en las ranuras 7 y 8 son las de control donde se observa que
siempre hay una activa y otra en Standby.
PARA VER TODAS LAS MAC QUE SE APRENDEN EN EL DSLAM:

MATANZAS-VII#display mac-address all

{ <cr>||<K> }:

Command:
display mac-address all
--------------------------------------------------------
Type MAC MAC Type F/S VLAN ID
--------------------------------------------------------
eth 0019-07ab-3f00 dynamic 0/8 20
eth 0019-07ab-3f00 dynamic 0/8 32
eth 0019-07ab-3f00 dynamic 0/8 303
eth 001a-a286-0101 dynamic 0/8 32
eth 0021-5531-f00d dynamic 0/8 304
shl 00c0-8917-330f dynamic 0/15 20
eth 0016-c82b-8729 dynamic 0/8 315
eth 0016-4d74-3f2c dynamic 0/8 1
shl 001e-136f-8b33 dynamic 0/15 303
shl 00c0-8915-8035 dynamic 0/15 20
shl 00c0-8911-a937 dynamic 0/15 20
shl 001e-bef3-f238 dynamic 0/15 306
eth 000a-f31c-1839 dynamic 0/8 303
eth 0017-595e-2c4f dynamic 0/8 303
eth 0003-fac6-c952 dynamic 0/8 1
shl 00c0-8911-a657 dynamic 0/15 20
eth 0016-9db5-a659 dynamic 0/8 304
eth 0015-2bc4-9d71 dynamic 0/8 304
eth 0016-c82b-7e71 dynamic 0/8 304
eth 0010-3ff1-3475 dynamic 0/8 32
eth 0019-07ab-2780 dynamic 0/8 32
eth fcfb-fbbc-8c85 dynamic 0/8 303
eth 0016-9db5-c489 dynamic 0/8 304
shl 00c0-8911-9393 dynamic 0/15 20
eth 0016-9db5-cc99 dynamic 0/8 315
eth 001e-136f-899b dynamic 0/8 303
eth 0016-9d4f-57a1 dynamic 0/8 315
shl 001f-ca80-bea2 dynamic 0/15 317
eth e05f-b9f9-80aa dynamic 0/8 304
shl 0019-56d5-19ad dynamic 0/15 304
--------------------------------------------------------
Total: 32
Note : Include only static and dynamic mac-address

- Las MAC del tipo shl son aquellas que provienen del Telindus conectado al
DSLAM y las eth son aquellas que vienen de la red.
PARA VER LAS MAC DE UN PUERTO EN ESPECÍFICO:

MATANZAS-VII#display mac-address port 0/15/3

------------------------------------------------------------------------------
Type MAC MAC Type F /S /P VPI VCI FLOWTYPE FLOWPARA
VLANID
------------------------------------------------------------------------------
shl 0019-56d5-19ad dynamic 0 /15/3 - - vlan 710 304
shl 00c0-8911-a657 dynamic 0 /15/3 - - vlan 20 20
------------------------------------------------------------------------------
Total: 2

- Las MAC que se deben visualizar con este comando deben ser por lo menos
dos (2) donde la primera corresponderá a la del Router y la segunda la de la
interfaz del CPE (TELINDUS). Si aparece mas de una direccion MAC
aprendida por la VLAN del usuario solo quiere decir que en vez de un Router
probablemente el equipo sea un Switche capa 3.

PARA VER LAS MAC DE UNA VLAN (STACKED) EN ESPECÍFICO:

MATANZAS-VII#display mac-address vlan 304

------------------------------------------------------------------------------
Type MAC MAC Type F /S /P VPI VCI FLOWTYPE FLOWPARA VLANID
------------------------------------------------------------------------------
eth 0016-9db5-a659 dynamic 0 /8 /1 - - - - 304
eth 0018-b922-4ec1 dynamic 0 /8 /1 - - - - 304
eth 0021-5531-f00d dynamic 0 /8 /1 - - - - 304
eth 0015-2bc4-9d71 dynamic 0 /8 /1 - - - - 304
eth e05f-b9f9-80aa dynamic 0 /8 /1 - - - - 304
eth 0016-c82b-7e71 dynamic 0 /8 /1 - - - - 304
eth 0016-9db5-c489 dynamic 0 /8 /1 - - - - 304
eth 0023-5ec9-6bf1 dynamic 0 /8 /1 - - - - 304
shl 0019-56d5-19ad dynamic 0 /15/3 - - vlan 710 304
------------------------------------------------------------------------------
Total: 9
PARA VER TODAS LAS VLAN (STACKED) CONFIGURADAS EN EL DSLAM.

MATANZAS-VII#display vlan all

{ <cr>|vlanattr<K>|vlantype<E><mux,standard,smart,super> }:

Command:
display vlan all
---------------------------------------------------------
VLAN Type Attribute STND-Port NUM SERV-Port NUM
---------------------------------------------------------
1 MUX common 2 0
20 smart common 2 24
32 standard common 2 0
100 smart stacking 2 640
300 smart QinQ 2 1
301 smart QinQ 2 0
302 smart QinQ 2 0
303 smart QinQ 2 1
304 smart QinQ 2 1
305 smart QinQ 2 0
306 smart QinQ 2 1
307 smart QinQ 2 0
308 smart QinQ 2 0
309 smart QinQ 2 1
310 smart QinQ 2 0
311 smart QinQ 2 1
312 smart QinQ 2 0
313 smart QinQ 2 0
314 smart QinQ 2 0
315 smart QinQ 2 1
316 smart QinQ 2 0
317 smart QinQ 2 1
318 smart QinQ 2 0
319 smart QinQ 2 0
320 smart QinQ 2 0
321 smart QinQ 2 0
322 smart QinQ 2 0
323 smart QinQ 2 0
324 smart QinQ 2 1
325 smart QinQ 2 0
---------------------------------------------------------
Total: 30
Note : STND-Port--standard port, SERV-Port--service virtual port

- El atributo de las VLAN en cuestión deben ser del tipo “QinQ"

PARA VER EL ESTATUS DE LOS PUERTOS DE UNA TARJETA:

MATANZAS-VII#display board 0/15

---------------------------------------
Board Name : H569SHEB
Board Status : Normal
---------------------------------------
--------------------------------------------------------------
Port Port Line Alarm Running Bind
Status Profile Profile Operation Status
--------------------------------------------------------------
0 Activating 22 1 Normal EFM 0
1 Activating 22 1 Normal EFM 0
2 Activating 21 1 Normal Normal
3 Activated 21 1 Normal Normal
4 Deactivated 25 1 Normal Normal
5 Activated 25 1 Normal Normal
6 Deactivated 25 1 Normal Normal
7 Deactivated 25 1 Normal Normal
8 Activating 21 1 Normal EFM 8
9 Activating 21 1 Normal EFM 8
10 Activated 22 1 Normal Normal
11 Activating 22 1 Normal Normal
12 Activating 25 1 Normal Normal
13 Activating 21 1 Normal Normal
14 Activating 21 1 Normal Normal
15 Activating 21 1 Normal Normal
16 Activated 29 1 Normal EFM 16
17 Activated 29 1 Normal EFM 16
18 Deactivated 1 1 Normal Normal
19 Deactivated 1 1 Normal Normal
20 Deactivated 25 1 Normal Normal
21 Activating 25 1 Normal Normal
22 Deactivated 25 1 Normal Normal
23 Deactivated 25 1 Normal Normal
24 Activating 21 1 Normal EFM 24
25 Activated 21 1 Normal EFM 24
26 Activated 21 1 Normal Normal
27 Deactivated 25 1 Normal Normal
28 Deactivated 25 1 Normal Normal
29 Deactivated 25 1 Normal Normal
30 Deactivated 25 1 Normal Normal
31 Activating 28 1 Normal Normal
--------------------------------------------------------------
Total number of activated port : 7
Total number of unactivated port: 25
 - El estatus Activated indica puerto habilitado y sincronizado, Activating
tratatndo de sincronizar y Deactivated deshabilitado.

PARA VER EL ESTATUS DE UN PUERTO ES ESPECIFICO:

MATANZAS-VII#display interface shdsl 0/15/3

MATANZAS-VII#
Shdsl 0/15/ 3 is up
The SHDSL link is active
Description : -
Bind line-profile No. 21 EFM_1MB
Bind alarm-profile No. 1 DEFVAL
Hardware is STU-C
Last up time : 2013-01-04 15:47:20.600
Last down time : 2013-01-04 15:44:11.110
Current operational mode : G.991.2 Annex B
Current line rate (kbps) : 1160
Total upstream bytes num (byte) : 441608243
Total upstream packets num (packet) : 1324516
Total upstream packets num discarded
Due to congestion (packet) :0
Total downstream bytes num (byte) : 658645045
Total downstream packets num (packet) : 2876643
Total downstream packets num discarded
Due to congestion (packet) :0

Flow type : byVlan

Flow para : 20
Rx-cttr :7
Tx-cttr :7
VLAN : 20
Max mac-address learning count : 50
Up stream bytes num (byte) : 5961440
Up stream packets num (packet) : 34545
Down stream bytes num (byte) : 6204975
Down stream packets num (packet) : 36770

Flow type : byVlan

Flow para : 710
Rx-cttr :7
Tx-cttr :7
VLAN : 304
Max mac-address learning count : 255
Up stream bytes num (byte) : 435646803
 Up stream packets num (packet) : 1289971
Down stream bytes num (byte) : 652440070
Down stream packets num (packet) : 2839873

- En la primera línea que muestra el resultado del comando se puede observar el

estatus del puerto. Si existe un BIND (asociación de dos puertos) se observara
el estatus de cada uno de los mismos.

PARA VER LOS PARAMETROS DE LINEA DE UN PUERTO EN ESPECÍFICO:

MATANZAS-VII#config
MATANZAS-VII(config)#interface shl 0/15 (shelf + tarjeta)
MATANZAS-VII(config-if-shl-0/15)#display line state
{ portId<U><0,31> }:3 (numero de puerto)

Command:
display line state 3

MATANZAS-VII(config-if-shl-0/15)#
----------------------------------------------------------------------
SpanId :3
MaxLineRate(unit:kbps) :-
CurrLineRate(unit:kbps) :1160
CurrTransmissionMode :G.991.2 Annex B
Actual payload line rate(unit:kbps) :1152
Maximum attainable payload line rate(unit:kbps) :-
Current modulation mode :TCPAM-16
CO current LoopAttenuation (unit:db) :20
CO current SNR margin (unit:db) :24
CPE current LoopAttenuation (unit:db) :19
CPE current SNR margin (unit:db) :26
----------------------------------------------------------------------

- Donde los parámetros identificados con CPE son los valores a nivel del
DSLAM y los CO son del laso de la localidad.
PARA VER LAS ESTADISTICAS (TRAFICO) A TRAVES DE UNA VLAN
STACKED:

MATANZAS-VII#display statistics vlan 304

{ <cr>|label<K> }:

Command:
display statistics vlan 304

MATANZAS-VII#
------------------------------------------------------------------------------
VlanID UpFlux-Byte DownFlux-Byte UpFlux-Packet DownFlux-Packet
------------------------------------------------------------------------------
304 439754197 661016901 1299090 2852244
------------------------------------------------------------------------------

PARA VER LAS ESTADISTICAS (TRAFICO) A TRAVES DE UN PUERTO:

MATANZAS-VII#display statistics 0/15/3

{ <cr>|autosense<K>|stream<K>|user-8021p<K>|user-encap<K>|user-vlan<K>|
vpi<U><0,4095> }:

Command:
display statistics 0/15/3
----------------------------------------------------------
Port Receive bytes Send bytes
----------------------------------------------------------
3 445817609 667247422
----------------------------------------------------------

- El resultado incluye tráfico de Datos y Gestión.

PARA VER LAS ESTADISTICAS (TRAFICO) A TRAVES DE LA VLAN DEL
USUARIO:

MATANZAS-VII#display statistics 0/15/3 user-vlan 710

Number of upstream bytes : 439902650
Number of upstream packets : 1299537
Number of downstream bytes : 661142829
Number of downstream packets: 2852788

MATANZAS-VII#display statistics 0/15/3 user-vlan 710

Number of upstream bytes : 439907685
Number of upstream packets : 1299584
Number of downstream bytes : 661150090
Number of downstream packets: 2852843

PARA VER LAS ESTADISTICAS A TRAVES DE UN PUERTO (ACTUALES E

HISTÓRICAS):

BOLEITA-DATOS-IV(config-if-shl-0/0)#display statistics performance 4

{ current<K>|historic-15minutes<K>|historic-24hours<K> }:current
{ <cr>|downstream<K>|upstream<K> }:

Command:
display statistics performance 4 current

BOLEITA-DATOS-IV(config-if-shl-0/0)#
--------------------------------------------------
CO current LoopAttenuation (unit:db) :15
CO current SNR margin (unit:db) :23
CPE current LoopAttenuation (unit:db) :16
CPE current SNR margin (unit:db) :20
Total seconds counted in 15 minutes :247
Total seconds counted in 24 hours :85747

Local current state

ES count in 15 minutes (unit:Second) :0
SES count in 15 minutes (unit:Second) :0
CRC anomaly count in 15 minutes :0
LOSW count in 15 minutes (unit:Second) :0
UAS count in 15 minutes (unit:Second) :0
ES count in 24 hours (unit:Second) :0
SES count in 24 hours (unit:Second) :0
CRC anomaly count in 24 hours :0
LOSW count in 24 hours (unit:Second) :0
UAS count in 24 hours (unit:Second) :0
 Remote current state
ES count in 15 minutes (unit:Second) :0
SES count in 15 minutes (unit:Second) :0
CRC anomaly count in 15 minutes :0
LOSW count in 15 minutes (unit:Second) :0
UAS count in 15 minutes (unit:Second) :0
ES count in 24 hours (unit:Second) :0
SES count in 24 hours (unit:Second) :0
CRC anomaly count in 24 hours :0
LOSW count in 24 hours (unit:Second) :0
UAS count in 24 hours (unit:Second) :0
--------------------------------------------------

- todos los campos deben ser tomados en cuenta sobre todo si el valor es distinto
de “0”

PARA EL RESET DE UN PUERTO:

MATANZAS-VII(config-if-shl-0/15)#deactivate 3 (puerto)
interface sdl (si es UA5000(IPMB) )

MATANZAS-VII(config-if-shl-0/15)#activate 3

PARA CAMBIAR LA VELOCIDAD DE UN PUERTO:

- lo primero a verificar son las plantillas o line-profiles que estan cargadas en el

DSLAM con el comando:

BOLEITA-DATOS-IV#display shdsl line-profile

{ <cr>|profile-index<L><1,253> }:

Command:
display shdsl line-profile
------------------------------------------------------------------------------
Profile Profile Applicable MinLineRate MaxLineRate Ref Modu
Index Name Interface (kbps) (kbps) TransMode Status Mode
------------------------------------------------------------------------------
1 DEFVAL two wire 2048 2048 G.991.2 Annex A&B used auto
2 SHDSL LINE two wire 2048 2048 G.991.2 Annex A&B unused auto
PROFILE 2
3 SHDSL LINE - 2048 2048 G.991.2 Annex A&B unused auto
PROFILE 3
11 ATM_1PAR two wire 2048 2304 G.991.2 Annex A&B unused auto
12 ATM_2PARES four wire 2304 2304 G.991.2 Annex A&B unused auto
 21 EFM_1MB - 1024 1152 G.991.2 Annex A&B used auto
22 EFM_2MB - 2048 2304 G.991.2 Annex A&B used auto
23 EFM_3MB - 3072 3392 G.991.2 Annex A&B unused auto
24 EFM_4MB - 4096 4544 G.991.2 Annex A&B used auto
25 EFM_5MB - 5120 5376 G.991.2 Annex A&B used auto
26 EFM_1MB_SP - 512 576 G.991.2 Annex A&B unused auto
LIT
27 EFM_3MB_SP - 1536 1728 G.991.2 Annex A&B unused auto
LIT
28 EFM_5MB_SP - 2560 2688 G.991.2 Annex A&B used auto
LIT
29 EFM_6MB_SP - 3072 3264 G.991.2 Annex A&B used auto
LIT
30 EFM_7MB_SP - 3584 3840 G.991.2 Annex A&B unused auto
LIT
31 EFM_8MB_SP - 4096 4352 G.991.2 Annex A&B used auto
LIT
100 SHDSL LINE four wire 4096 4096 G.991.2 Annex A&B unused auto
PROFILE 1
00
101 SHDSL DEFV six wire 6144 6144 G.991.2 Annex A&B unused auto
AL 6WIRE L
INEPROFILE
102 SHDSL DEFV eight wire 8192 8192 G.991.2 Annex A&B unused auto
AL 8WIRE L
INEPROFILE
103 SHDSL DEFV - 2048 2048 G.991.2 Annex A&B unused auto
AL EFM LIN
EPROFILE
250 SHDSL 4WIR four wire 4096 4096 G.991.2 Annex A&B unused auto
E LINEPROF
ILE SYS-RE
SV
251 SHDSL 6WIR six wire 6144 6144 G.991.2 Annex A&B unused auto
E LINEPROF
ILE SYS-RE
SV
252 SHDSL 8WIR eight wire 8192 8192 G.991.2 Annex A&B unused auto
E LINEPROF
ILE SYS-RE
SV
253 SHDSL EFM - 2048 2048 G.991.2 Annex A&B unused auto
LINEPROFIL
E SYS-RESV
------------------------------------------------------------------------------
Total: 24
En la primera columna (Profile Index) se observan los perfiles que a su vez
representan los anchos de banda que maneja el DSLAM.

PARA CAMBIAR LA VELOCIDAD:

BOLEITA-DATOS-IV(config-if-shl-0/0)#deactivate 14 (puerto)

BOLEITA-DATOS-IV(config-if-shl-0/0)#
Deactivate port 14 successfully

BOLEITA-DATOS-IV(config-if-shl-0/0)#activate 14 22 (puerto + perfil)

BOLEITA-DATOS-IV(config-if-shl-0/0)#
Send the command to activate port 14 successfullyc
