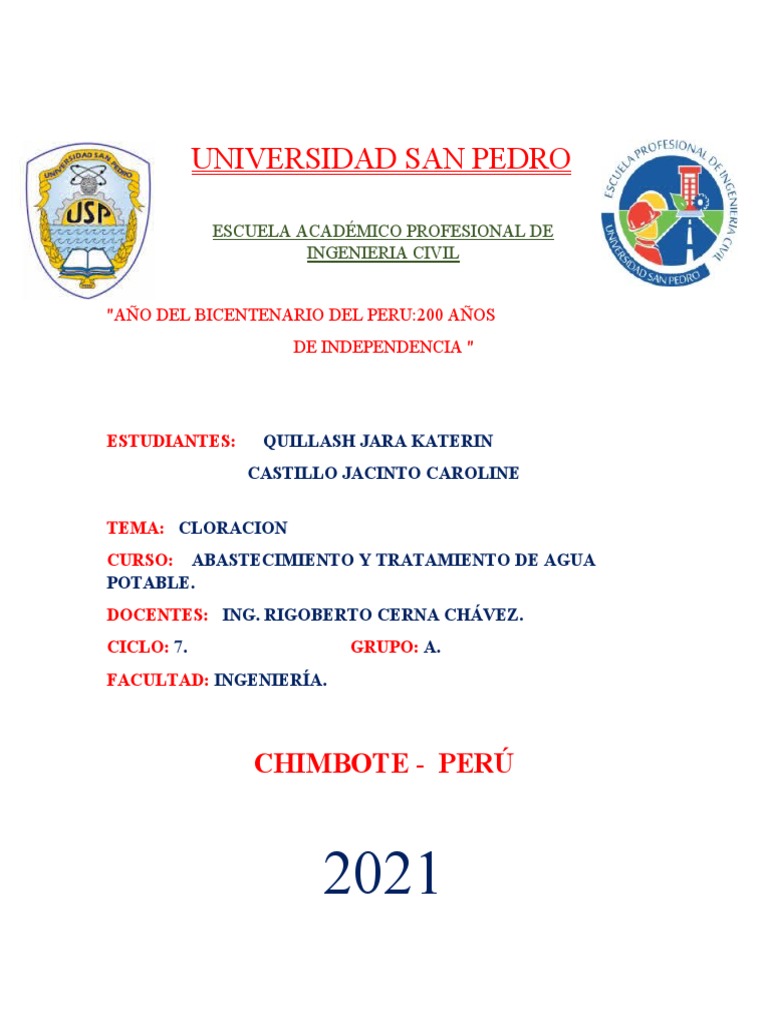

UNIVERSIDAD SAN PEDRO

ESCUELA ACADÉMICO PROFESIONAL DE

INGENIERIA CIVIL

"AÑO DEL BICENTENARIO DEL PERU:200 AÑOS

DE INDEPENDENCIA "

ESTUDIANTES: QUILLASH JARA KATERIN

CASTILLO JACINTO CAROLINE

TEMA: CLORACION
CURSO: ABASTECIMIENTO Y TRATAMIENTO DE AGUA
POTABLE.
DOCENTES: ING. RIGOBERTO CERNA CHÁVEZ.
CICLO: 7. GRUPO: A.
FACULTAD: INGENIERÍA.

CHIMBOTE - PERÚ

2021
 INDICE GENERAL
CLORACION.................................................................................... 1

MARCO TEÓRICO ............................................................................ 1.1

PROCEDIMIENTO........................................................................... 2

PRODUCTOS DE CLORACIÓN...................................................... 3

Alternativas a la cloración ................................................................

DOSIFICACIÓN DEL CLORO GASEOSO....................................... 4

FLUJO DE CLORO LÍQUIDO EN TUBERIAS ................................. 5

FLUJO DE CLORO GASEOSO ....................................................... 6

FLUJO DE CLORO GASEOSO EN VACIO ..................................... 7

SISTEMA DE INYECCIÓN .............................................................. 8

DIFUSORES .................................................................................... 9

DETERMINACION DE LA DEMANDA DE CLORO...................... 10

2
 PRESENTACIÓN

Los alumnos del séptimo ciclo de Ingeniería Civil, hacen presente el siguiente
trabajo, el cual consiste en detallar las partes que constituyen LA CLORACION,
para el curso de Abastecimiento y Tratamiento de Agua Potable. El informe consta
de la aplicación del mismo para nuestro proyecto de abastecimiento para el
poblado de Cascas. La estructura de la PTAP se ha descrito en el siguiente orden,
Desarenador y Cloración. La descripción de todas las partes se ha orientado bajo
la norma OS. 020 “Planta de Tratamiento de Agua Para Consumo Humano”,
además de otras fuentes como la norma OS. 090 y el Manual de ANA. Se espera
que el informe sea del total agrado e interés del lector.

3
 CLORACIÓN

1.1. MARCO TEÓRICO:

La cloración es parte de la desinfección del agua para hacerla potable y esta

consiste en un medio sencillo y eficaz para desinfectar el agua y potabilizarla.
Consiste en introducir productos clorados (pastillas de cloro, lejía, etc.) en el agua
para matar los microorganismos en ella contenidos. Normalmente, tras un tiempo
de actuación de unos 30 minutos, el agua pasa a ser potable. Gracias al efecto
remanente del cloro, continúa siéndolo durante horas o días (en función de las
condiciones de almacenamiento).

El tratamiento del agua por cloración permite eliminar de forma sencilla y poco
costosa la mayor parte de los microbios, las bacterias, los virus y los gérmenes
responsables de enfermedades como la disentería, las fiebres tifoideas y el cólera.
No obstante, es incapaz de destruir ciertos microorganismos parásitos patógenos.
La cloración, por tanto, desinfecta el agua, pero no la purifica por completo.

La cloración es adecuada siempre que las fuentes de agua carezcan de la calidad

suficiente y se disponga de productos clorados adaptados.

2. PROCEDIMIENTO

Al igual que sus derivados clorados, el cloro es un potente oxidante que al

mezclarse con el agua quema en media hora las partículas orgánicas en ella
contenidas, especialmente los virus patógenos y los microbios.

Aunque se necesita una cantidad importante de cloro para neutralizar esta materia
orgánica, solo hace falta una parte, el denominado cloro residual libre, para tratar
posibles contaminaciones posteriores del agua en la red o las viviendas. Según la

4
OMS, la concentración de cloro libre en el agua tratada debe estar entre 0,2 y 0,5
mg/l.

Hay que utilizar bastante cloro para que permanezca tras el tratamiento del agua,
excepto si su consumo es inmediato.

Existen diversos procesos de cloración, que se utilizan según la calidad del agua
a tratar.

La cloración solo es eficaz en agua clara. Si no es transparente y contiene

impurezas visibles a simple vista, la cloración será mucho menos eficaz. En tal
caso habrá que realizar un tratamiento preliminar como la pre - oxidación.

Si el agua está clara, se puede proceder directamente a la cloración. La cantidad

de producto clorado necesario varía según la calidad del agua no tratada (tanto
menor cuanto más clara sea el agua y más inferior a 8, un valor bastante ácido,
sea su pH), el grado de concentración del producto utilizado, el volumen de agua y
cuánto tiempo se desee mantener la calidad del agua tras el tratamiento.

En la mayoría de casos, y siempre que el agua esté clara, se considera que hay
que utilizar 5 mg de cloro activo por litro de agua y esperar unos 30 minutos. Pero
si el agua está turbia, conviene filtrarla y decantarla. En la actualidad existen
productos que llevan a cabo ambas funciones: la decantación y la cloración.

3. PRODUCTOS DE CLORACIÓN

Existen diferentes productos clorados que pueden utilizarse para tratar el agua. La
estrategia a seguir varía ligeramente de uno a otro. He aquí algunos de los
productos usados:

• Pastillas o gránulos de hipoclorito de calcio

Este tipo de producto suele ser uno de los que mejor se adaptan al medio rural. Se
conserva muchos años.

La cantidad a añadir por litro y el modo de empleo figuran en el envase.

5
Por lo general, el procedimiento es el siguiente: si el agua está clara, se colocan
las pastillas en ella y se las deja reposar 30 minutos con el recipiente cerrado, tras
los cuales el líquido puede consumirse. Si está turbia, se filtra y decanta,
añadiéndosele a continuación una dosis doble de cloro; tras 30 minutos en el
recipiente cerrado, el agua puede consumirse.

• Una solución líquida, de tipo Waterguard (Sûr’eau)

Waterguard es una solución de cloro líquido vendida en diferentes formatos por

una empresa estadounidense. Si el agua está clara, se vierte el contenido de un
tapón de producto por bidón de 20 litros, dejándose reposar 30 minutos en el
recipiente cerrado. Si está turbia, el procedimiento es el mismo que en el caso de
las pastillas: se filtra y decanta el agua, se dobla la dosis de Waterguard y se deja
reposar 30 minutos en el recipiente cerrado.

A pesar de ser eficaz, muy práctico y utilizado por ciertas ONG, este producto es
objeto de críticas debido a su coste y a su relación calidad/precio.

• Lejía (hipoclorito de sodio)

Originalmente, la lejía no fue concebida para tratar el agua, y por ello su utilización
en este sentido presenta pequeños riesgos. Sin embargo, es un producto sencillo
y eficaz que los aldeanos conocen bien por otros usos (colada, desinfección, etc.).

Si no se puede acceder a ningún otro medio (pastillas, soluciones líquidas

prefabricadas u otro método de purificación como la desinfección solar SODIS, la
ebullición, etc.), puede emplearse tomando ciertas precauciones.

El procedimiento es el mismo que el anterior: Si el agua está clara, se le añaden

de 5 a 10 miligramos de cloro activo y se deja reposar 30 minutos en el recipiente
cerrado, tras los cuales podrá consumirse. Si está turbia, se filtra y se decanta,
añadiéndosele a continuación entre 10 y 20 miligramos de cloro activo por litro;
tras 30 minutos en el recipiente cerrado, el agua puede consumirse.

6
El periodo de actuación del hipoclorito de sodio es de al menos media hora, pero
si la temperatura está comprendida entre los 10 y los 18 °C, debe incrementarse a
al menos una hora, y aún más si la temperatura es inferior a los 10 °C.

Para conocer el volumen de lejía que hay que añadir para alcanzar la
concentración deseada hay que conocer su grado clorométrico, que debe figurar
en la botella (no obstante, en ciertos países hay que prestar atención a la fiabilidad
de la información y a las falsificaciones).

Un grado clorométrico corresponde a 3,17 gramos de cloro activo por litro de lejía.
Así, si la lejía disponible está a x °C y se desea obtener una concentración c de
cloro activo en el agua a tratar (entre 5 y 20 mg/l, según el caso), el volumen de
lejía que hay que añadir puede calcularse con facilidad a través de la siguiente
fórmula:

Vlejía = c * Vagua a tratar / (x * 3,17)

Si la concentración se ha expresado en mg/l, el resultado obtenido viene en ml.

A modo indicativo o de recordatorio, el volumen de una gota es de unos 0,2 ml, y 1

ml equivale a 0,001 l.

3.1. ALTERNATIVAS A LA CLORACIÓN

• La ozonización, producida por una corriente eléctrica de alta intensidad que

atraviesa el agua y muy eficaz contra los microbios, pero sin un efecto protector
remanente como el del cloro utilizado en las canalizaciones. Por ello hay que
añadir una pequeña cantidad de este.

• El tratamiento por rayos ultravioletas, aunque es más costoso, su implantación

resulta más difícil y carece de efecto protector remanente.

7
• El uso de cloraminas, que originan menos subproductos; no son eficaces contra
todos los microbios, aunque pueden serlo para la desinfección secundaria de la
red.

4. DOSIFICACIÓN DEL CLORO GASEOSO

Este proceso inicia desde los cilindros cuando se conecta al clorador la cual para
efectos de la norma os 020 establece un mínimo de dos unidades para operar en
condiciones extremas de dosificación. El sistema de dosificación concluye cuando
el cloro se ha mezclado con el agua a tratar.

LOS COMPONENTES BÁSICOS DE ESTE SISTEMA SON:

• Báscula

Permite registra la cantidad de cloro usada en la desinfección y cantidad con la

que cuenta los cilindros

• Válvulas y tuberías

Las válvulas y tuberías permiten hacer las conexiones necesarias para conducir el
cloro al lugar de dosificación y para regular y suspender el suministro, las cuales
deben cumplir con los requerimientos del Instituto del Cloro.

• Clorador

El clorador puede ser una unidad simple, de montaje directo sobre el cilindro o un
gabinete de piso en la cual se pueda precisar el flujo del cloro con seguridad en
las dosis correctas. El clorador está dotado de reguladores de presión y vacío,
accionados por diafragma y orificios que reduzcan la presión del cloro en su
estado gaseoso. Cuando la presión del cloro es reducida, permite un flujo uniforme
del gas, la cual se mide con exactitud por un rotámetro. Además, mantiene un
vacío en la línea del inyector con propósitos de seguridad, cosa que, si se
presentase una fuga en la línea de vacío, el aire entrará por la línea de ventilación

8
haciendo que la válvula aliviadora de vacío se cierre y detenga el flujo de cloro
gaseoso.

• Inyector o eyector y difusor

El inyector o eyector es un complemento tipo Venturi que arrastra el cloro

gaseoso dentro de un flujo de agua de dilución, formando una solución fuerte de
cloro en agua. El inyector crea también el vacío para que opere el clorador.

La solución altamente corrosiva de cloro, con p H entre 2 y 4, se transporta al

punto de aplicación por tubería de material inoxidable, P V C o similar, donde se
distribuye mediante un difusor. El difusor es una o más tuberías cortas
generalmente perforadas, que dispersan la solución de cloro dentro del agua a
tratar. Existen dos tipos principales de difusores: aquellos usados en tuberías y los
usados en canales o tanques abiertos. El difusor usado en tuberías de hasta 0,9 m
de diámetro es simplemente un tubo que se introduce hasta el eje de la tubería
principal para proveer mezcla completa de la solución de cloro con el agua.

Cuando la tasa de extracción de cloro gaseoso es mayor de 680 kg/d (cilindro de

tonelada), se utilizan estaciones de cloración con evaporador la cual hace posible
obtener
tasas
de
hasta
4400
kg/d.
para

extracciones de 19 kg/d de cloro, pueden usarse cilindros de 45 a 68 kg.

9
 Figura 1: Sistema de dosificación de cloro tipo vacío

Figura 2: Esquema sistema de dosificación de cloro

Principales factores a tener en cuenta en el diseño del sistema de
dosificación de cloro.

• La capacidad del clorador debe ser tal que se pueda obtener un residual como
mínimo de 1 ppm según lo establecido por la norma después de 30 min de
contacto, que es lo ideal, aunque se acepta como mínimo entre 5 a 10 min.

10
• Se debe contar como mínimo una reserva para garantizar el suministro continuo
de la dosis apropiada para desinfección.

• La luz solar no debe alcanzar los cilindros almacenados.

• La tasa máxima de extracción en cilindros de 68 y 1000 kg, no debe superar los

16 kg/d y 180 kg/d respectivamente.
• Se debe contar con una báscula adecuada a cada cilindro para controlar la
cantidad de cloro en ellas.

• Para evitar la licuefacción del cloro gaseoso se recomienda la distancia entre el

clorador y el cilindro de cloro debe ser tan corta como fuese posible.

• La temperatura mínima recomendable del cloro es de aproximadamente 10° C.

Por debajo de esta temperatura el flujo de cloro es crítico y se recomienda
aislamiento apropiado de los cilindros.

• Todas las tuberías, válvulas y materiales de manejo del cloro deben satisfacer
las normas del Instituto del Cloro.

5. FLUJO DE CLORO LÍQUIDO EN TUBERIAS

El flujo de cloro líquido en estaciones de cloración está restringido a la tubería

entre los cilindros y el evaporador. Como el cloro líquido se vaporiza rápidamente
ante cualquier cambio súbito de caudal en el sistema, el análisis del flujo de cloro
líquido es diferente al de cualquier otro líquido. Por lo tanto, dependiendo de la
temperatura ambiente, de la presión en el cilindro y de la tasa de cambio en el
caudal, se observarán muchas combinaciones de fluctuación de presión.

11
 Figura 3: Tabla de diámetro en tubería para flujo de cloro líquido

6. FLUJO DE CLORO GASEOSO

El cloro gaseoso fluye en las tuberías del evaporador al clorador y del clorador al
inyector. En la tubería del clorador al inyector, bajo vacío, debe ponerse especial
atención porque la pérdida de presión aceptable es 5,1 a 6,8 kN /m2 de vacío. El
clorador obtiene su energía de operación del inyector; por ello, la pérdida por
fricción debe ser mínima.

7. FLUJO DE CLORO GASEOSO EN VACIO

Bajo estas condiciones fluye el cloro gaseoso entre el clorador y el inyector.

Cuando el inyector está localizado cerca del clorador, la pérdida por fricción en la
línea en vacío es despreciable. Sin embargo, cuando el inyector está lejos del
clorador, se debe verificar que la pérdida máxima de vacío sea de 5,1 a 6,8 kN
/m2.

8. SISTEMA DE INYECCIÓN

El inyector es el corazón del sistema de cloración pues genera la energía que

permite al cloro fluir desde el cilindro al clorador y de éste al inyector. En el
inyector se forma la solución de cloro que se aplica al agua. Aunque en el pasado

12
se usaron cloradores de dosificación directa de cloro gaseoso, en la actualidad se
usan convencionalmente los de dosificación en solución con suministro de cloro al
vacío en el inyector.

Los inyectores se diseñan para producir presiones de vacío de 85 kPa, y limitar la

concentración de la solución de cloro a 3.500 mg/L; para evitar presencia de cloro
molecular y emanaciones de cloro en el punto de aplicación.

Figura 1: Tabla de cantidad mínima de agua requerida en el inyector para

diferentes flujos de cloro

Los inyectores se definen por el diámetro de la garganta. Se consiguen de 1"

(garganta fija) y de gargantas ajustables de 2", 3" y 4". Se instalan en posición
vertical. La velocidad del agua a través del inyector produce la energía para
arrastrar el cloro al crear el vacío en el clorador.

9. DIFUSORES

Existen dos tipos básicos de difusores para descargar la solución de cloro en el

flujo de agua: los de descarga en tu b o lleno y los de descarga en canales o
cuerpos de agua abiertos.

13
 Figura 3: Difusor para tubería de diámetro menor de 24"

Figura 4: Difusor perforado para tubería de diámetro mayor de 36"

En tuberías el difusor debe introducir la solución de cloro en el centro del tubo,

preferiblemente en sitios donde el número de Reynolds sea mayor de 2.000, para
asegurar una buena mezcla.

Para canales se utilizan generalmente dos tipos: una tubería perforada o una
serie de toberas suspendidas de una manguera flexible.

Los difusores con perforaciones se diseñan generalmente para que cada orificio
tome un flujo de 0,06 - 0,13 L/s, a una velocidad de 3-4,5 m/s.

14
 Figura 5: Difusor para canal abierto

Figura 6: Difusor para canal abierto

10. DETERMINACION DE LA DEMANDA DE CLORO

Consiste en tomar 10 frascos de color ámbar, marcadas y enumeradas, las

cuales se les llena con 500 ml de muestra y 6 ml de cloruro de amonio; y luego
adicional cloro de forma gradual a cada frasco y taparlo con papel aluminio.
Cada frasco debe contar con un intervalo de 5 minutos para adicionar el cloro.

15
 Figura 7: Botellas color ámbar tapadas con papel aluminio

Después de una hora de agregada el cloro a la primera botella, con la ayuda del
kit cloro de Hach se determina el cloro residual total y cloro residual libre.

Figura 8: Kit de cloro Merck

Con un intervalo aproximado de 15 o 20 minutos se determinan los mismos

parametros para las siguientes muestras.

16
 Figura 9: Kit de cloro Hach

Figura 10: Datos registrados por ambos kits

17
 Figura 11: Gráfica del cloro añadido versus cloro residual total
obtenidos en la tabla de registro

En la gráfica anterior se evidencia destrucción del cloro por compuestos

reductores hasta un valor alrededor de 5 mg/L de cloro añadido, debido a que el
cloro residual total no comienza a aumentar hasta este valor. Hasta un valor
cercano a 8 mg/L de cloro añadido se da la formación de compuestos orgánicos
de cloro, los cuales no tienen acción desinfectante y en algunos casos generan
malos olores y sabores en el agua, también se producen cloraminas, que sí
tienen poder desinfectante, debido a la reacción del cloro con el amoníaco y con
compuestos orgánicos nitrogenados. A medida que va aumentando el aporte de
cloro a la muestra, se produce la oxidación completa de los compuestos
organoclorados y de las cloraminas que previamente se han formado,
produciéndose nitrógeno gaseoso, óxido nitroso (N2O), agua y la reducción del
cloro (libre o combinado) a cloruro, por lo que ya no es detectable en el agua
como cloro residual combinado (CRC) y éste disminuye hasta un mínimo de la
curva que se denomina punto de ruptura o punto de quiebre, en la muestra se
da para una cantidad de 9 mg/L de cloro un punto de quiebre la cual es
denominada demanda de cloro debido a que se han completado las reacciones
de oxidación de las sustancias orgánicas y el cloro sobrante, al no tener
materias orgánicas con las que combinar se queda libre.

18
 ANEXOS

- http://www.elaguapotable.com/cloracion1.htm

- https://es.scribd.com/document/294950746/Cloracion-y-Desinfeccion-
Julio-2011

- https://www.youtube.com/watch?v=SSOtr429ha8

19
