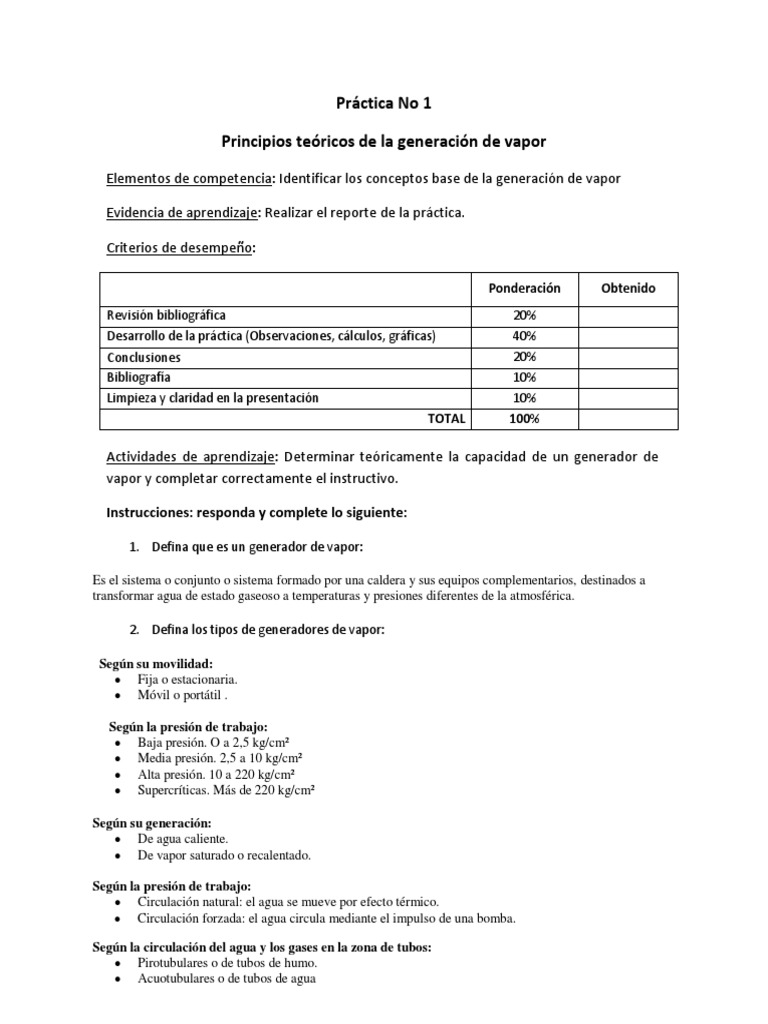

Práctica No 1

Principios teóricos de la generación de vapor

Elementos de competencia: Identificar los conceptos base de la generación de vapor

Evidencia de aprendizaje: Realizar el reporte de la práctica.

Criterios de desempeño:

Ponderación Obtenido
Revisión bibliográfica 20%
Desarrollo de la práctica (Observaciones, cálculos, gráficas) 40%
Conclusiones 20%
Bibliografía 10%
Limpieza y claridad en la presentación 10%
TOTAL 100%

Actividades de aprendizaje: Determinar teóricamente la capacidad de un generador de

vapor y completar correctamente el instructivo.

Instrucciones: responda y complete lo siguiente:

1. Defina que es un generador de vapor:

Es el sistema o conjunto o sistema formado por una caldera y sus equipos complementarios, destinados a
transformar agua de estado gaseoso a temperaturas y presiones diferentes de la atmosférica.

2. Defina los tipos de generadores de vapor:

Según su movilidad:
 Fija o estacionaria.
 Móvil o portátil .

Según la presión de trabajo:

 Baja presión. O a 2,5 kg/cm²
 Media presión. 2,5 a 10 kg/cm²
 Alta presión. 10 a 220 kg/cm²
 Supercríticas. Más de 220 kg/cm²

Según su generación:
 De agua caliente.
 De vapor saturado o recalentado.

Según la presión de trabajo:

 Circulación natural: el agua se mueve por efecto térmico.
 Circulación forzada: el agua circula mediante el impulso de una bomba.

Según la circulación del agua y los gases en la zona de tubos:

 Pirotubulares o de tubos de humo.
 Acuotubulares o de tubos de agua
 3. Defina ampliamente donde se utiliza el vapor:

Las calderas o generadores de vapor son equipos cuyo objetivo es:

 Generar agua caliente para calefacción y uso general.
 Generar vapor para industrias
 Accionar turbinas de equipos mecánicos.
 Suministrar calor para procesos industriales.
 Producción de energía eléctrica mediante turbinas de vapor.

4. Defina la capacidad de un generador de vapor:

En la NOM-020-STPS-2011 se establece que las Calderas y los Generadores de Vapor se clasifican en 2

categorías, las cuales son:

a) Categoría II: Los generadores de vapor o calderas que tengan una presión de calibración menor o igual
a 490.33 kPa (5 Kg/cm2 = 71.12 psi) y una capacidad térmica menor o igual a 1 674.72 MJ/hr (400,000
kcal/hr = 623.84 HP = 465.2 kW).

b) Categoría III: Los generadores de vapor o calderas que:

1. Tengan una presión de calibración menor o igual a 490.33 kPa (5 Kg/cm2 = 71.12 psi) y una capacidad
térmica mayor a 1 674.72 MJ/hr (400,000 kcal/hr = 623.84 HP = 465.2 kW).
2. Tengan una presión de calibración mayor a 490.33 kPa (5 Kg/cm2 = 71.12 psi) y cualquier capacidad
térmica.

Desarrollo de la práctica:

1. En un diagrama de fases T-s para el agua identifique y explique los estados

termodinámicos para el concepto de “caballo caldera”
Las turbinas trabajan alta presión y temperatura, donde se producen diversas pérdidas
especialmente en los ejes y en el escape, debido a su alta velocidad el sistema de lubricación de
las mismas es muy importante. De otro lado tenemos la refrigeración, mediante sistemas cerrados,
refrigerados por serpentinas de agua.

Supongamos que suministramos a una turbina vapor a la presión absoluta de 28 Kg/cm2 y una
temperatura total de 425ºC, realizándose el escape de 25mm absolutos de Hg. Si la turbina fuese
una máquina ideal, sin rozamientos ni pérdidas de otra clase, la expansión sería adiabática y
tendría lugar según la curva AB de la figura 8 en este caso el calor convertido en trabajo sería
787-503=284 Kcal/Kg . El Calor no transformado en trabajo origina mayor calor en el escape que
en el caso de expansión adiabática y la expansión real corresponde a la curva ACD.

Donde,
Wkw  Kg de vapor gastados por KWH
WHP  Kg de vapor gastados por HP-h E= rendimiento del alternador (decimal) incluyendo
perdidas mecánicas
N = relación (decimal) de rendimiento del ciclo Ranikine

Conclusiones:

Al estar investigando, se pudo ver que se confunde mucho cuando hablamos de una caldera y de
un generador de vapor. La diferencia es que la caldera genera vapor saturado, y el generador de
vapor genera vapor sobrecalentado. Otra cosa que se pudo deducir fue que la caldera forma parte
del sistema de un generador de vapor.

Bibliografía:

https://bibdigital.epn.edu.ec/bitstream/15000/325/1/CD-0307.pdf

https://maso.com/index.php/preguntas-frecuentes/16-preguntas-nom-020-stps-2011/40-
cuales-recipientes-sujetos-a-presion-no-requieren-autorizacion-de-stps-3
https://sisbib.unmsm.edu.pe/bibvirtualdata/publicaciones/electronica/2007_n19/pdf/a05n19.pdf
