EJERCICIOS OSCILADORES

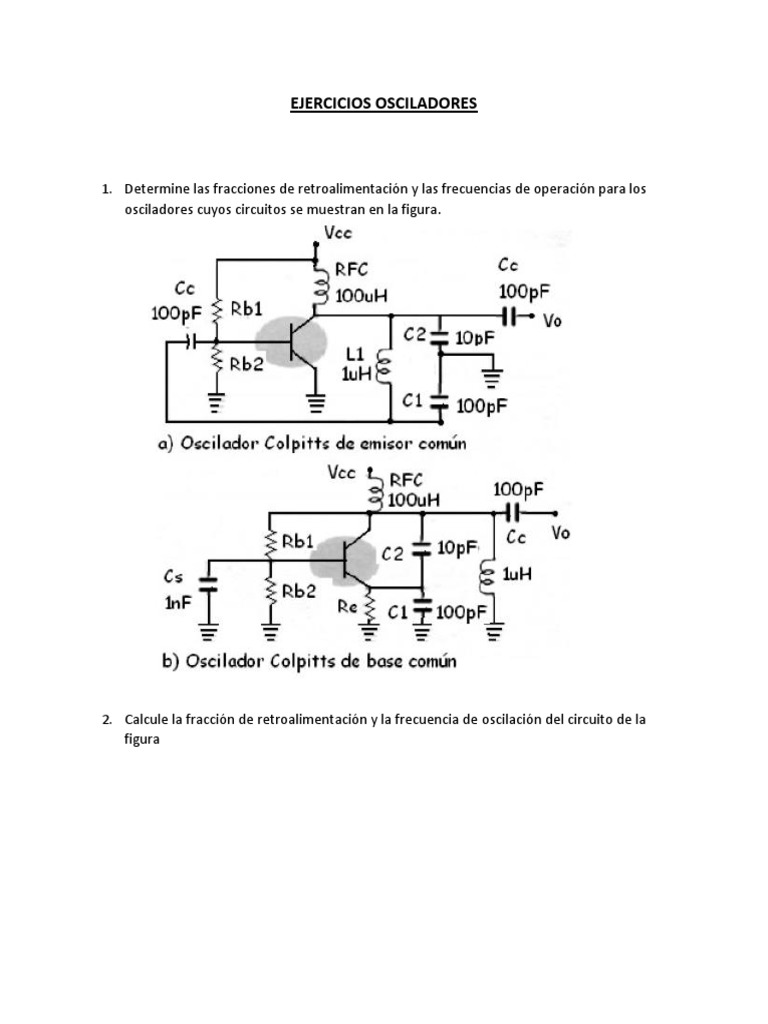

1. Determine las fracciones de retroalimentación y las frecuencias de operación para los


osciladores cuyos circuitos se muestran en la figura.

2. Calcule la fracción de retroalimentación y la frecuencia de oscilación del circuito de la


figura
3. Calcular los valores de componentes que se requieren para iniciar la oscilación y funcionar
a 2.36 MHz. L = 10μH, con una resistencia de 2 ohms. Supóngase que la razón de
realimentación es de 1:10. Determinar Q, rtanque, rLo y A0.
4. ¿Cuál sería la frecuencia operacional del oscilador Colpitts del problema anterior, si el
valor de C1 cambiara a 330 pF? Si C1 tuviera que permanecer en 500 pF, pero C2 se
modificase a 6200 pF, ¿cuál seria la nueva frecuencia operacional? ¿cuál tiene el mayor
efecto sobre el cambio de frecuencia, C1 o C2 ¿cuál tiene mayor cambio de β?

5. El circuito de la figura representa un oscilador sinusoidal:

Datos: Amplificadores operacionales ideales


R = 100k R2 = 270k C = 1.2nF
SE PIDE:
a) Indique de qué tipo de oscilador se trata e identifique las redes A osc y  osc del mismo.
b) Obtenga el circuito equivalente genérico (resistencia de entrada, ganancia de tensión y
resistencia de salida) en pequeña señal a frecuencias medias de la red A osc.
c) Obtenga la expresión de la ganancia de lazo (A osc· osc(j)) del oscilador, justificando las
aproximaciones que realice en los cálculos.
d) Deduzca la frecuencia de oscilación, f osc.
e) Deduzca las condiciones de arranque y mantenimiento. ¿Arrancaría el oscilador con los
valores de los componentes dados? Razone su respuesta.
f) En caso de que el sistema no arranque para los valores de los componentes dados,
¿qué componente del circuito modificaría y que valor le daría para que el oscilador
arranque? Razone su respuesta.
6. La figura representa el esquema de un oscilador sinusoidal

SE PIDE:
a) Indique de qué tipo de oscilador se trata e identifique las redes A* y * del mismo.
b) Obtenga el punto de funcionamiento en continua de Q 1.
c) Obtenga el circuito equivalente genérico (resistencia de entrada, ganancia de tensión y
resistencia de salida) en pequeña señal a frecuencias medias de la red A*. (Si no ha
resuelto el apartado anterior considere ICQ1=1mA)
d) Obtenga la expresión de la ganancia de lazo (A*·*(j)) del oscilador, justificando las
aproximaciones que realice en los cálculos.
e) Deduzca el valor de la pulsación angular de oscilación (osc) del circuito.
f) ¿Arrancaría el oscilador con los valores de los componentes dados en la figura 3?
Justifique su respuesta.

7. ¿Cuál es la gama de frecuencias a la que se sintonizará? A la frecuencia más baja, calcule


los valores apropiados de CC y CL. Determine β, la ganancia AV que se requiere y un valor
apropiado para Rg1, Cg y RFC
