Metodología y Tecnología de la Programación. Departamento de Sistemas Informáticos y Computación.

EUI - FI . Universidad Politécnica de Valencia.

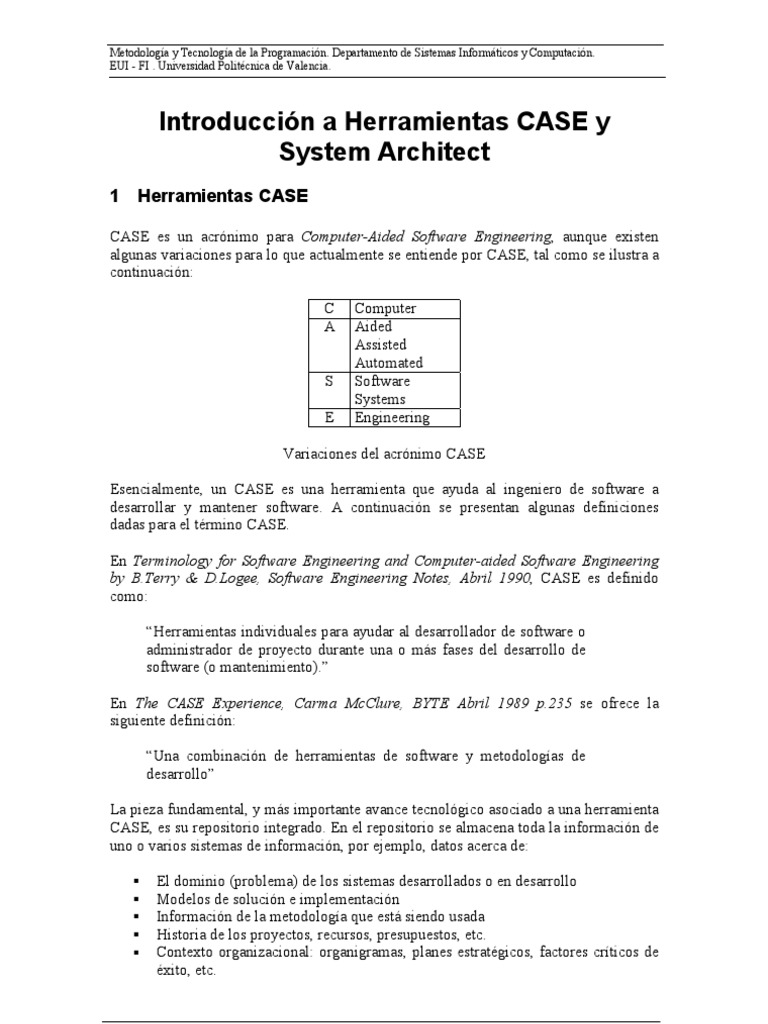

Introducción a Herramientas CASE y

System Architect
1 Herramientas CASE

CASE es un acrónimo para Computer-Aided Software Engineering, aunque existen

algunas variaciones para lo que actualmente se entiende por CASE, tal como se ilustra a
continuación:

C Computer
A Aided
Assisted
Automated
S Software
Systems
E Engineering

Variaciones del acrónimo CASE

Esencialmente, un CASE es una herramienta que ayuda al ingeniero de software a

desarrollar y mantener software. A continuación se presentan algunas definiciones
dadas para el término CASE.

En Terminology for Software Engineering and Computer-aided Software Engineering

by B.Terry & D.Logee, Software Engineering Notes, Abril 1990, CASE es definido
como:

“Herramientas individuales para ayudar al desarrollador de software o

administrador de proyecto durante una o más fases del desarrollo de
software (o mantenimiento).”

En The CASE Experience, Carma McClure, BYTE Abril 1989 p.235 se ofrece la
siguiente definición:

“Una combinación de herramientas de software y metodologías de

desarrollo”

La pieza fundamental, y más importante avance tecnológico asociado a una herramienta

CASE, es su repositorio integrado. En el repositorio se almacena toda la información de
uno o varios sistemas de información, por ejemplo, datos acerca de:

ƒEl dominio (problema) de los sistemas desarrollados o en desarrollo

ƒModelos de solución e implementación
ƒInformación de la metodología que está siendo usada
ƒHistoria de los proyectos, recursos, presupuestos, etc.
ƒContexto organizacional: organigramas, planes estratégicos, factores críticos de
éxito, etc.

1
Metodología y Tecnología de la Programación. Departamento de Sistemas Informáticos y Computación.
EUI - FI . Universidad Politécnica de Valencia.

Cada ítem en el repositorio es descrito en detalle. Atributos típicos podrían ser:

identificación, definición (significado), tipo, alias, ítems componentes, ítems padres,
reglas de uso, quién y cuándo lo creó, quién y cuándo lo actualizó por última vez,
quiénes pueden actualizarlo y/o consultarlo, cuál es su estado (por ejemplo: incompleto,
completo etc.), número de versión, dónde está almacenado físicamente.

1.1 Ingeniería de Software y herramientas CASE

La evolución de las herramientas CASE está ligada a la evolución de la Ingeniería de

Software como disciplina. El término “Ingeniería de Software” fue usado por primera
vez en una conferencia OTAN en 1968. En dicha conferencia se reveló la existencia de
la llamada “Crisis del Software”, causada por los problemas inherentes al desarrollo de
software.

El ciclo de vida del software es entendido como la secuencia de fases por las cuales
atraviesa un proyecto de desarrollo de software desde su concepción hasta el fin del uso
del producto software obtenido, pasando por su construcción y mantenimiento.

En el Diccionario de la Real Academia de la Lengua Española una metodología se

define como:

“Conjunto de métodos que se siguen en una investigación científica o

en una exposición doctrinal.”

y un método como:

“Procedimiento que se sigue en las ciencias para hallar la verdad y

enseñarla.”

Una metodología en Decline & Fall of the American Programmer, Edward Yourdon,
Yourdon Press 1993 es definida como:

“Un plan de batalla paso a paso, o libro de cocina, para ejecutar algún
resultado deseado. Una metodología de software usualmente identifica
las principales actividades- por ejemplo, análisis, diseño, codificación
y pruebas- a ser realizadas e indica qué personas (usuarios,
administradores, técnicos) deben estar involucrados en cada actividad
y qué papel desempeñan en ellas. Las metodologías a menudo
describen criterios de entrada (por ejemplo condiciones para comenzar
una fase), criterios de salida y puntos de revisión”

A veces se utiliza ciclo de vida como sinónimo de metodología pues cada metodología
ofrece su particular visión de las fases por las cuales debe pasar un proyecto de
desarrollo de software.

Un método es entendido como un enfoque técnico para ser utilizado en toda o parte de
una metodología. Tanto las metodologías como los métodos están basados en diversas
técnicas principalmente gráficas y/o textuales.

2
Metodología y Tecnología de la Programación. Departamento de Sistemas Informáticos y Computación.
EUI - FI . Universidad Politécnica de Valencia.

Las siguientes son algunas actividades típicamente incluidas en el ciclo de vida del
software: planificación del proyecto, gestión del proyecto, análisis, diseño, codificación,
pruebas, documentación, mantenimiento, validación y verificación.

Los esfuerzos iniciales por resolver la “Crisis del Software” se orientaron en el ámbito
de la codificación, apareciendo las primeras técnicas de programación. A fines de los
60’s y comienzos de los 70’s surgieron gran cantidad de técnicas para programar y
documentar programas. Un ejemplo representativo lo constituyen la Programación
Estructurada y los Diagramas de Flujo. Sin embargo, las mejoras introducidas al
proceso de desarrollo no eran suficientes.

A fines de los 70’s y comienzos de los 80’s la atención se centró en resolver problemas
de especificación, diseño, métricas y gestión dentro del desarrollo de software. Es decir,
el interés fue dirigido a otras actividades del desarrollo dentro del ciclo de vida del
software.

Actualmente la Ingeniería de Software como disciplina se ve plasmada en una gran

variedad de enfoques y metodologías para el desarrollo de software. Algunos enfoques
para el desarrollo de software son: Desarrollo en Cascada, Desarrollo con Prototipación,
Desarrollo Incremental, Desarrollo en Espiral. Las metodologías se basan en algún
enfoque o combinación de ellos.

Actualmente existe un gran número de metodologías tanto comerciales como en el

ámbito académico y de investigación. Ellas pueden ser agrupadas en dos grandes
corrientes: Metodologías Estructuradas y Metodologías Orientado a Objeto.

Metodologías Estructuradas

Aparecieron a fines de los 60’s con la Programación Estructurada, posteriormente a

mediados de los 70’s extendidas con el Diseño Estructurado y a fines de los 70’s con el
Análisis Estructurado. Versiones más recientes incorporan Diagramas Entidad-Relación
y Diagramas de Transición de Estados.

Ejemplos de metodologías estructuradas impulsadas por organismos gubernamentales lo

constituyen: MERISE (Francia), METRICA (España), SSADM (Reino Unido).

Otras metodologías estructuradas en el ámbito académico y comercial son: Gane &

Sarson, Ward & Mellor, Yourdon & DeMarco y Information Engineering. Esta última
propuesta por James Martin pone un énfasis adicional en el modelado de datos y la
incorporación de los desarrollos informáticos dentro del contexto organizacional
(planificación, objetivos, etc.).

Metodologías Orientadas a Objeto

Su historia va unida a la evolución de los lenguajes de programación orientada a objeto,

los más representativos: a fines de los 60’s SIMULA, a fines de los 70’s Smalltalk-80,
la primera versión de C++ por Bjarne Stroustrup en 1981 y actualmente Java. Sólo a
fines de los 80’s comenzaron a consolidarse algunas metodologías Orientadas a
Objetos.

3
Metodología y Tecnología de la Programación. Departamento de Sistemas Informáticos y Computación.
EUI - FI . Universidad Politécnica de Valencia.

Algunas de las más representativas en el ámbito comercial son: OMT de Rumbaugh,

OOAD de Grady Booch, OOSE de I.Jacobson, la propuesta por Peter Coad & Edward
Yourdon, la propuesta por S. Shaler & S.J. Mellor y la propuesta por J.Martin y
J.J.Odell. En los últimos años se ha realizado un esfuerzo de estandarización notacional
materializado en UML (Unified Modeling Language), el cual aglutina características de
algunas de las propuestas OO más conocidas. En 1997 UML fue aprobado como
notación estándar por el OMG.

1.2 Evolución de las herramientas CASE

Las primeras herramientas para apoyar el proceso de desarrollo de software fueron los
editores y procesadores de texto, usados para escribir programas y su documentación.
Así, también algunos programas de dibujo comenzaron a incorporar las notaciones
gráficas de técnicas para diseño de programas.

La consolidación de metodologías de desarrollo integrando diferentes técnicas impulsó

la aparición de paquetes de propósito más amplio. Surgió la necesidad de un diccionario
de datos del sistema que almacene las definiciones usadas en las diferentes fases del
desarrollo (este diccionario es lo que comúnmente se denomina repositorio). Esto
contribuyó a implementar funciones de integración y verificación de consistencia entre
técnicas (asociadas a distintas actividades en el desarrollo). La automatización de tareas
también ha sido un aspecto de interés. En programación automática esto se ha traducido
en: generadores de pantallas e informes, generadores de esquemas físicos de bases de
datos y generadores de código para prototipos o partes de programas.

Actualmente, en Ingeniería de Software todos los desafíos y los correspondientes

enfoques de solución están normalmente concebidos y llevados a la práctica dentro del
contexto de un CASE.

1.3 Expectativas del uso de un CASE

El propósito de una herramienta CASE es dar soporte automatizado para la aplicación

de todas o algunas técnicas usadas por una o varias metodologías.

Cualquier mejora orientada a resolver problemas asociados a la Crisis del Software se

enmarca dentro de los siguientes niveles de solución, desde el más general al más
particular:

1. Enfrentar el proceso de desarrollo de software como un proyecto de Ingeniería

de Software.

2. Aplicar una o varios metodos de forma integrada cubriendo todas las actividades
del ciclo de vida del software

3. Usar una herramienta CASE para apoyar la aplicación de los métodos utilizados.

4
Metodología y Tecnología de la Programación. Departamento de Sistemas Informáticos y Computación.
EUI - FI . Universidad Politécnica de Valencia.

Si consideramos que cada nivel debe implicar al anterior, se pone de manifiesto que la
sola utilización de una herramienta CASE no garantiza una mejora en el proceso de
desarrollo de software.

Por otra parte, las metodologías incluyen gran cantidad de técnicas, y el esfuerzo de
documentación (y actualización de dicha documentación) es por lo general
considerable. Por lo tanto, es difícil aplicar una metodología sin la ayuda de una
herramienta CASE. Así, los beneficios de utilización de un CASE se entremezclan con
los beneficios de aplicar una metodología con éxito. El valor agregado indudable de
utilizar un CASE es el aumento en la productividad en las actividades soportadas por la
herramienta.

Mientras los costos del hardware han ido en continuo descenso, sucede todo lo contrario
con los costos del software. Las exigencias en complejidad y envergadura han
sobrepasado a las mejoras en cuanto a métodos de desarrollo. El uso de metodologías de
desarrollo junto a herramientas CASE no es una panacea, pero sin lugar a dudas ofrece
la mejor alternativa actual para enfrentar proyectos de desarrollo de software de
complejidad y/o envergadura.

El énfasis en planificación, análisis y diseño promovido por una herramienta CASE

tiene un fuerte impacto y recompensa en la mejora de la calidad del producto obtenido y
en el aumento de productividad (disminución de tiempos, costes y esfuerzos) en las
actividades de desarrollo y mantenimiento.

El beneficio adicional obtenido por la utilización de un CASE actual (si se compara con
la utilización de una metodología sin el uso de un CASE) se representa en los siguientes
aspectos:

• Facilita la verificación y mantenimiento de la consistencia de la información del

proyecto.

• Facilita el establecimiento de estándares en el procesos de desarrollo y

documentación.

• Facilita el mantenimiento del sistema y las actualizaciones de su documentación.

• Facilita la aplicación de las técnicas de una metodología.

• Disponibilidad de funciones automatizadas tales como: obtención de prototipos,

generación de código, generación de pantallas e informes, generación de diseños
físicos de bases de datos, verificadores automáticos de consistencia.

• Facilita la aplicación de técnicas de reutilización y reingeniería.

• Facilita la planificación y gestión del proyecto informático.

5
Metodología y Tecnología de la Programación. Departamento de Sistemas Informáticos y Computación.
EUI - FI . Universidad Politécnica de Valencia.

2 Introducción a System Architect

System Architect (SA) es una herramienta CASE. SA provee soporte para técnicas
variadas para el desarrollo de sistemas de información. Dichas técnicas están asociadas
a las principales metodologías actualmente en uso. SA permite generar automáticamente
plantillas de código en varios lenguajes de programación y también esquemas de
implementación para gestores de bases de datos relacionales.

Toda la información introducida mediante la herramienta es almacenada en un

directorio, el cual en SA se denomina encyclopedia (repositorio en terminología CASE).
Una enciclopedia puede contener información de uno o más sistemas (proyectos) en
desarrollo. La herramienta provee mecanismos para importar y exportar información
entre enciclopedias. En un entorno de desarrollo real podría existir una o más
enciclopedias para los sistemas ya construidos y una para cada sistema (subsistema) en
construcción, importando/exportando definiciones existentes y nuevas según
corresponda. Físicamente, una enciclopedia en SA contiene:

• Una base de datos relacional compuesta de dos tablas y algunos índices

• Un fichero por cada diagrama
• Un metafile (WMF) por cada diagrama
• Cuatro ficheros que determinan la configuración de la enciclopedia
• Un fichero de bloqueos si se está ejecutando la versión de SA en red
• Uno o más stylesheets

2.1 Abriendo una enciclopedia

Si se desea abrir una enciclopedia existente seleccionar File | Encyclopedia Open, en el

cuadro de diálogo introducir el path de la enciclopedia.

2.2 Aspectos Generales

La primera entrada que hay que proporcionar es el Audit Id, un identificador del usuario
para propósitos de auditoría (control de cambios realizados sobre la enciclopedia). La
pantalla al inicio de sesión se presenta como lo muestra la Figura 2.2.1 en la cual se
indican las principales secciones. El Browser permite acceder a la enciclopedia, la
información registrada está agrupada en diagramas y definiciones. El Toolbox ofrece el
conjunto de símbolos que pueden ser dibujados en un diagrama y varía dependiendo del
tipo de diagrama que este activo. El Toolbar contiene comandos del Menu Bar que son
frecuentemente utilizados.

6
Metodología y Tecnología de la Programación. Departamento de Sistemas Informáticos y Computación.
EUI - FI . Universidad Politécnica de Valencia.

Menubar Toolbar

Toolbox

Browser Área de Dibujo

Figura 2.2.1: Secciones de una pantalla en SA

Básicamente el trabajo de análisis y diseño con la herramienta consiste en editar

diagramas y definiciones. Cada elemento gráfico de un diagrama tiene una definición y
a su vez las definiciones pueden utilizar otras definiciones. Algunos diagramas pueden
tener una relación padre-hijo, esto sucede cuando un símbolo del diagrama padre se
detalla en un nuevo diagrama (hijo). SA provee un conjunto de informes que permiten
verificar el trabajo realizado de acuerdo a las técnicas empleadas. En módulos
adicionales se proporcionan funciones tales como: generación de pantallas, esquemas de
bases de datos y generación de código.

2.3 Uso del Help

La forma más directa de acceder al help de SA es presionando F1. SA tiene un help

bastante completo. En adelante se utilizará la notación F1 | Búsqueda | cadena para
indicar una entrada del help que describe en mayor detalle algún tema de interés.

2.4 Creando una enciclopedia

Para crear una enciclopedia seleccionar File | Encyclopedia Open, en el cuadro de

diálogo introducir el nombre de la enciclopedia (directorio) que se va a crear. Crear una
enciclopedia implica crear el directorio (si éste no existe) y generar en él todos los
ficheros iniciales para la enciclopedia.

7
Metodología y Tecnología de la Programación. Departamento de Sistemas Informáticos y Computación.
EUI - FI . Universidad Politécnica de Valencia.

En la Figura 2.4.1 se seleccionan las técnicas que se utilizarán. Cada técnica tiene
asociado un conjunto de diagramas. Además se establece el sistema gestor de bases de
datos y el lenguaje de programación. Estas elecciones determinan ciertas propiedades
relacionadas con la generación automática del diseño físico de la base de datos y de
plantillas de código en el lenguaje de programación. Con el botón Advanced se accede
a un cuadro de diálogo donde es posible modificar la lista detallada de diagramas y
propiedades disponibles.

Figura 2.4.1: Selección de técnicas utilizadas en la enciclopedia

2.5 Estableciendo preferencias para la sesión

Mediante el diálogo presentado después de acceder por Tools | Preferences pueden

definirse una serie de características opcionales que tienen efecto sobre los diagramas.
La descripción de cada característica está en F1 | Búsqueda | Preferences Command.
Es conveniente activar la opcióny Delete Definition que permite la actualización
inmediata del diccionario, conforme se borran elementos o datos.

8
Metodología y Tecnología de la Programación. Departamento de Sistemas Informáticos y Computación.
EUI - FI . Universidad Politécnica de Valencia.

3 Creando un Diagrama

Mediante la opción del Menu Bar File | New Diagram o usando el correspondiente
botón en el Toolbar, se accede a la pantalla de diálogo Figura 3.1. En ella introducir el
nombre del diagrama a construir y seleccionar su tipo. Posteriormente se activará una
ventana de dibujo para el diagrama y aparecerá la Toolbox asociada al tipo de diagrama.

Figura 3.1
Básicamente, un diagrama está compuesto de símbolos (los disponibles en la Toolbox).
La forma de conectar símbolos puede ser modificada accediendo a Format | Symbol
Style | Line. Cada símbolo puede ser descrito por una definición. Estas definiciones
constituyen parte de la enciclopedia de la herramienta y pueden ser compartidas por
diferentes diagramas. SA mantiene independencia entre las propiedades de los símbolos
dibujados y las definiciones asociadas. Es decir, al dibujar un símbolo no es obligatorio
proporcionarle propiedades (nombre y descripción por ejemplo) ni una definición (una
definición de clase, si el símbolo representa a una clase). De la misma forma, el símbolo
podría tener propiedades y no tener una definición asociada.

Figura 3.2

Para efectuar alguna operación sobre uno o más símbolos, estos se seleccionan
pinchando una vez (si son más de uno se utiliza la tecla Shift). Posteriormente se debe
escoger la operación a realizar en el Menu Bar o presionando el botón derecho del
ratón; en este caso aparece una lista de opciones similar a la que se muestra en la
Figura 3.2.

9
Metodología y Tecnología de la Programación. Departamento de Sistemas Informáticos y Computación.
EUI - FI . Universidad Politécnica de Valencia.

Al mismo tiempo pueden estar varios diagramas abiertos. Para cerrar un diagrama lo
más directo es presionar el botón derecho del ratón y seleccionar la opción Close. Para
eliminar el diagrama que está activo utilizar File | Delete Diagram. Si el diagrama que
se desea eliminar no está activo seleccionarlo en el Browser y con el botón derecho del
ratón elegir Delete.

4 Modificando un Diagrama o Definición

Para modificar un diagrama o una definición acceder al Browser mediante File | Open
Diagram o usando el botón correspondiente en el Toolbar. En el Browser seleccionar
diagramas o definiciones según se desee. En la parte inferior del Browser aparecerá el
diagrama reducido (ejemplo en Figura 4.1) o una descripción de la definición
seleccionada. A continuación hacer doble click sobre la entrada que se desea modificar.

Figura 4.1

5 Reusando definiciones

Una de las principales contribuciones de un repositorio integrado es facilitar la

verificación de consistencia y reutilización de definiciones. SA permite seleccionar una
definición asociada a un símbolo desde una lista de definiciones existentes y
“arrastrarla” sobre el diagrama activo, con lo cual automáticamente se dibuja el símbolo
(manteniendo su definición).

10
Metodología y Tecnología de la Programación. Departamento de Sistemas Informáticos y Computación.
EUI - FI . Universidad Politécnica de Valencia.

Figura 5.1
Una oportunidad de reutilizar definiciones se presenta cuando se está definiendo algun
elemento y debe introducirse un elemento subordinado ya definido, en este caso, existirá
un botón llamado Choices ... el cual presenta un lista de definiciones del mismo tipo ya
registradas en el repositorio. Se puede seleccionar una de ellas y arrastrarla sobre el
cuadro de texto activo. En la Figura 5.1 se muestra un ejemplo de lo anterior. En la
definición de los atributos de una clase, mediante el botón Choices... se presenta una
lista de los atributos ya definidos.

6 Organizando y balanceando diagramas

Los diagramas describen algún aspecto en particular del sistema. Cuando el sistema
tiene cierta envergadura representar dicho aspecto en un solo diagrama puede resultar
difícil de manipular y comprender. En este caso es conveniente descomponer la
descripción del aspecto que se está modelando en varios diagramas del mismo tipo,
creando una jerarquía de diagramas mediante relaciones padre-hijo entre ellos. La
mayoría de las técnicas proveen pautas para realizar dicha descomposición y establecen
criterios de corrección entre diagramas padre-hijo. El proceso de verificación y
corrección de dichos criterios se denomina comúnmente balanceo de diagramas. Por
ejemplo, en Análisis Estructurado el procedimiento de crear diagramas hijos se
denomina explosión de proceso, para lo cual se realiza balanceo de DFDs, verificando
por ejemplo que las entradas y salidas del proceso padre (en el diagrama padre) se
correspondan con las entradas y salidas en el diagrama hijo.

En un diagrama SA se permite asociar a cualquier símbolo un nuevo diagrama de

cualquier tipo (de acuerdo a una técnica particular la asociación padre-hijo puede no
tener sentido). Para asociar un diagrama hijo hacer clik sobre el símbolo y con el botón
derecho del ratón seleccionar Child Create o Child Attach dependiendo si el diagrama
hijo se va a crear o se seleccionará entre los ya existentes. Las relaciones padre-hijo
entre diagramas pueden observarse fácilmente en el Browser, donde se muestran en

11
Metodología y Tecnología de la Programación. Departamento de Sistemas Informáticos y Computación.
EUI - FI . Universidad Politécnica de Valencia.

forma de árbol. La Figura 6.1 presenta un caso de diagramas relacionados y cómo ellos
son presentados en el Browser.

Figura 6.1
En el diagrama padre, un símbolo que tiene asociado un diagrama hijo tiene un
indicador de expansión en la parte superior. Esta situación se ilustra en la Figura 6.2,
donde el símbolo P tiene en su parte superior el indicador de expansión por tener
asociado un diagrama hijo.

P
Cliente Número Tarjeta Cajero
PIN Automático

Listado Movimientos

Datos Saldo

Figura 6.2
Cuando un símbolo tiene un diagrama hijo asociado, las opciones Child Create o Child
Attach son reemplazadas por Child Detach y Child Open las cuales permiten deshacer
el vínculo o acceder al diagrama hijo. En el diagrama hijo, al presionar el botón derecho
sobre un área sin símbolos, se ofrecen las opciones Parent y Top, con las cuales se
accede al diagrama padre o al diagrama en el tope de la jerarquía de diagramas.

12
Metodología y Tecnología de la Programación. Departamento de Sistemas Informáticos y Computación.
EUI - FI . Universidad Politécnica de Valencia.

7 Solución a problemas con la herramienta SA.

A continuación detallamos una serie de recomendaciones típicas que no forman parte de
la documentación de la herramienta pero que por nuestra experiencia hemos podido
constatar de imprescindibles.

7.1 Precaución al hacer backup de la enciplopedia.

Cuando se desee hacer una copia del directorio que contiene la enciclopedia
(típicamente a diskette) es imprescindible haber cerrado antes el CASE SA, en otro
caso se obtendrá un error que indica que diversos diagramas están en uso (en cuyo caso
se soluciona por alguno de los dos siguientes apartados).

7.2 Qué hacer ante el aviso “Diagram “xx” is in use by “usuario”.

Este error puede surgir cuando SA no tuvo constancia de haberse cerrado el diagrama
“xx” por el usuario con audit “usuario”. Puede ocurrir cuando hay un fallo, por
ejemplo, del sistema operativo teniendo que rearrancar SA. En este caso, el
procedimiento pasa por desbloquear el(los) diagrama(s) bloqueado(s). Los pasos son los
siguientes:

1. Tools – Access Control.

2. Escoger la opción unlock locked item de la lista desplegable superior.
3. Hacer click en New List.
4. Aportar un nombre de fichero inventado, p.e., kk.lst.
5. Seleccionar en la nueva ventana un diagrama bloqueado con doble click.
6. En la ventana que aparece pulsar OK.
7. Aparecerá una ventana con el mensaje:
...
now unlocked
...
8. Si el mensaje obtenido indica que se requiere ser supervisor, entonces
verificar que el audit con el que se conectó a SA es el mismo que el que creó
el diagrama bloqueado.
9. Repetir el procedimiento por cada diagrama bloqueado.

7.3 Qué hacer ante el aviso “Enciclopedia Busy”.

Este error aparece cuando SA cree que la enciclopedia está abierta por otro usuario. En
este caso, si se está seguro que SA no está abierto en otra ventana, el error se soluciona
borrando el fichero network.lck que se encuentra en el mismo directorio de la
enciclopedia. Rearrancar despúes SA. Es posible que aparezcan errores como el descrito
en el punto 7.2.

7.4 Confección de documentos personalizados

Para componer memorias en cualquier editor de textos es posible incorporar los
diagramas dibujados con SA a partir de los ficheros con extensión *.wmf. Estos
ficheros incorporan imágenes con el mismo formato con el que se muestra en las
distintas ventanas del CASE SA. También puede seleccionar los diagramas y utilizar los
comandos Copiar – Pegar del menú de Edición.

13
