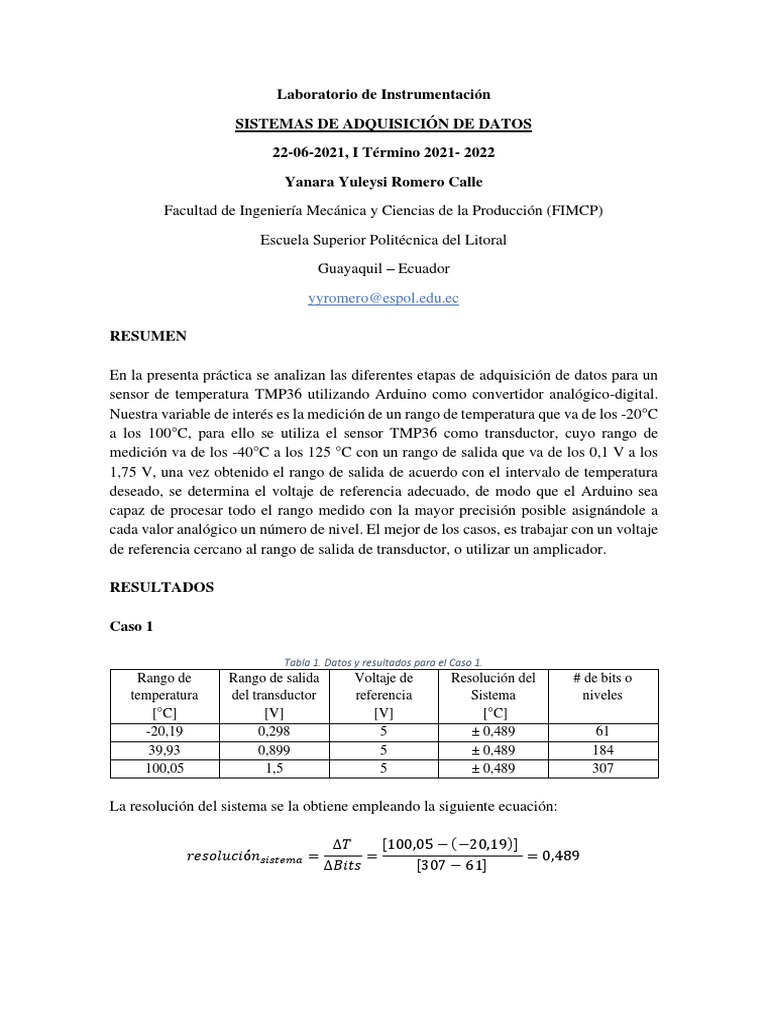

RESUMEN
RESULTADOS
Caso 1
∆𝑇 [100,05 − (−20,19)]
𝑟𝑒𝑠𝑜𝑙𝑢𝑐𝑖ó𝑛𝑠𝑖𝑠𝑡𝑒𝑚𝑎 = = = 0,489
∆𝐵𝑖𝑡𝑠 [307 − 61]
Observaciones:
Caso 2
Observaciones:
➢ ¿Qué valor cree que debe usar en la fuente si quiere aprovechar todo el rango
del transductor? ¿Qué ocurre con el rango y resolución a la salida? ¿Qué
pasa si el rango de temperatura es menor?
Se eligió un voltaje 1,75 V para la fuente, dado que es el máximo valor de salida
del transductor para una temperatura de 125°C, este voltaje de referencia nos
permite trabajar con todo el rango posible del transductor con una resolución de
± 0,166 °C, en este caso no hay inconveniente en disminuir el rango de
temperatura, sin embargo, si el intervalo es demasiado pequeño, resultaría mejor
cambiar a otro voltaje de referencia, para mayor precisión.
Caso 3
Observaciones:
ANÁLISIS DE RESULTADOS
En el primer caso se obtiene la mayor resolución en comparación con los demás casos,
esto nos indica que tiene una mayor amplitud entre niveles y esto se ve reflejado en una
menor precisión en la toma de datos. El caso dos, es el caso con menor resolución, sin
embargo, dado el voltaje de referencia de 1,1 V que se utiliza, no es capaz de transformar
todo el rango de medición requerido, así que, a pesar de tener la mayor precisión en la
toma de datos, no es el más idóneo. Por otra parte, configurar el Arduino para que tome
el voltaje de una fuente externa como voltaje de referencia, nos permite elegir una fuente
que se asemeje al rango de medición de forma que pueda procesas la mayor información
a menor resolución. No siempre se pude conseguir un valor de fuente de voltaje parecido
al rango de salida del transductor, por tal razón los amplificadores resultan una
herramienta de gran ayuda para modificar la señal del transductor de tal manera que el
Arduino pueda transformar todo el rango de salida del transductor sin grandes valores de
resolución.
CONCLUSIONES
➢ El rango de salida del transductor nos indica con que valor de voltaje de referencia
se debe trabajar de modo que nuestro convertidor analógico-digital sea capaz de
transformar toda la señal analógica deseada con la menor amplitud entre los
números de niveles, consiguiendo recrear la señal digital más cercana a su señal
original.
➢ Los amplificadores son una herramienta de gran ayuda para modificar el rango de
salida del transductor antes de ingresar al convertidor analógico-digital que tiene
valores de referencia ya establecidos, esto se logra aumentando, disminuyendo o
filtrando la señal.
➢ Trabajar con valores de medición muy pequeños por lo general implica el
sobredimensionamiento del voltaje de referencia, obteniendo una señal digital
desapegada a su señal original, debido a que la resolución del sistema es bastante
grande.
RECOMENDACIONES
