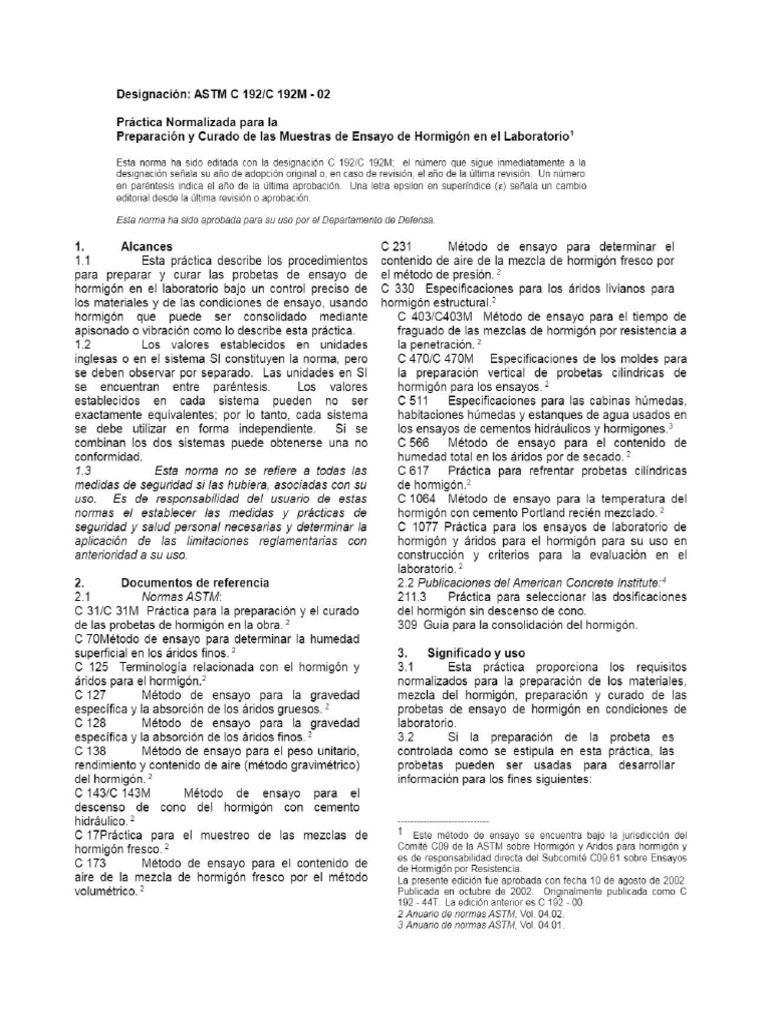

Designacion: ASTM C 192/C 192M - 02
Practica Normalizada para la
Preparacién y Curado de las Muestras de Ensayo de Hormigén en el Laboratorio’
Esta norma ha sito eat
designacion sefala su afo
‘adopzin aignal 0, en cass
fn paréntesis nea olan do la uitma apropacién. Una iota epsion en supermdice (e)
‘dora desce la dima revision 0 aprobacén.
18 con la designacion © 1821G 192M: el rimero que sigue inmediatamente 8 a
won, a a dela tina revsiin Un numero
ala un camo
Esa norma ha sido aprobada para su use por 6 Departamento de Defensa
4. Alcances
11 Esta préctica describe los procedimientos
Para preparar y curar las probetas de ensayo de
hormigén en el laboratorio bajo un control preciso de
los materiales y de las condiciones de ensayo, usando
hormigén que puede ser consolidado mediante
apisonado o vibracién como lo describe esta practica
12 Los valores establecidos en unidades
inglesas 0 en el sistema SI constituyen la norma, pero
se deben observar por separado. Las unidades en Si
se encuentran entre paréntesis. Los valores,
establecidos en cada sistema pueden no ser
exactamente equivalentes; por lo tanto, cada sistema
se debe utilizar en forma independiente, Si se
combinan los dos sistemas puede obtenerse una no
conformidad,
13 Esta norma no se refiere a todes les
medidas de seguridad si las hubiera, asociadas con su
uso. Es de responsabilidad de! usuario de estas
normas el establecer las medidas y précticas de
seguridad y salud personal necesarias y determinar la
aplicacion de las limitaciones reglamentarias con
anterioridad a su uso
2 Documentos de referencia
24 Normas ASTM:
C 31/0 31M Practica para la preparacién y el curado
de las probetas de hormigon en la obra. ?
© TOMetodo de ensayo para determinar la humedad
superficial en los aridos finos.*
© 125 Terminologia relacionada con el hormigén y
Sridos para el hormigén.”
C127 Método de ensayo para la gravedad
specifica y la absorcién de los aridos gruesos. >
€128 "Método de ensayo para la gravedad
specifica y la absorcién de los aridos finos. >
©138 "Método de ensayo para el peso unitario,
rendimiento y contenido de aire (método gravimétrico}
del hormigon.
C143/C 143M Método de ensayo para el
descenso de cono del hormigon con cemento
hidrulico.?
© 17Practica para el muesireo de las mezclas de
ormigén fresco.?
C173 Método de ensayo para el contenido de
aire de la mezcla de hormigén fresco por el método
volumétrico,?
©231 Método de ensayo para determinar el
contenido de aire de la mezcla de hormigén fresco por
el método de presion. =
© 330 Especificaciones para los Aridos livianos para
hormigén estructural >
‘© 403/C403M Método de ensayo para el tiempo de
fraguado de as mezclas de hormigén por resistencia a
la penetracién.*
CATOIC 470M Especificaciones de los moldes para
la _preparacion vertical de probetas cilindricas de
hhormigén para los ensayos. *
C511 Especificaciones para las cabinas humedas,
habitaciones humedas y estanques de agua usados en
los ensayos de cementos hidraulicos y hormigones.*
C566 Método de ensayo para el contenido de
humedad total en los aridos por de secado.*
C617 Practica para retrentar probetas cllindricas
de hommigen?
C1064 Método de ensayo para la temperatura del
hormigén con cemento Portiand recién mezciado.?
C 1077 Practica para los ensayos de laboratorio de
hhormigén y aridos para el hormigén para su uso en
construccidn y eriterios para la evaluacion en el
laboratorio.?
2.2 Publicaciones de! American Concrete institute:
2113 Préctica para seleccionar las dosificaciones
el hormigén sin descenso de con.
309 Guia para la consolidacién del hormigén,
3. Significado y uso
3.4 Esta prdctica proporciona los requisites
normalizados para la preparacién de los materiales,
mezela del hormig6n, preparacién y curado de las
probetas de ensayo de hormigén en condiciones de
laboratorio,
32 Si la preparacién de la probeta es
controlada como se estipula en esta préctica, las
probetas pueden ser usadas para. desarrollar
informacion para los fines siguientes:
1 esto motedo do onsayo se encuontra bao la junsdiecion ool
Comte C08 de fa ASTM sobre Hormigon y Aios para hormigon ¥
6 do responsabilidad drecta del Subcomite C094 sabre Ensayos
‘de Hormign por Resistoncia
La presente ection fue aprobada con fecha 10 de agosto de 2002
Pusicada en octubre de 2002. Onginaimecte publeada como C
409-447 La edt anor os C 102-00,
2 Anuaro do rormas ASTM, Vol. 04 02.
5 Anvaro de normas ASTM, Vol 04 01 ASTM C 192/C 192M
4 Dispontuie en 1 ACI, FO.Box 9094, Farmington Fils, Ml 48993-horizontales es sélo para las probetas de fluencia que
oa
Copynaht © ASTM, 100 Barr Harbor Dive
19428-2859, Unted States
324 Dosificacién de la mezela para el hormigon
del proyecto,
322 Evaluacion de diferentes mezclas y
materiales,
323 Correlacién con ensayos no destructivos, y
324 Proporcionar probetas para fines de
investigacion,
Nota 1 Los resuttados de los ensayos de hormigén para las
probotas proparadas. y curadas modianio. esta practca son
fmplarente usedos, Puedon consti la base par ls ensavos de
faceptacin para el homigen cel proyecto, evaluacenes
‘nvestgaciones jolts aslusios del hormgan Es necesario conocer
Y’manpuar cusdadosamente os matanales, el mezciaco, el moWoo y
futado ds ls prope de ensayo. Muchos laboraionos que realzan
teste mporente tabs son inspecconades © strediados en forma
independiente. La Préciea C 1077 idenica y define los debores,
Tesperssbildades. inluyendo las responsabidedes minimes. dol
personal dol labofaorio'y los rquistas ocnicos minis para Ios
Squpes ulizados en el Taboraiono. Muchos laboralonos se
asoguran do. contar con técricos caliicados. paftcipando en
frogamas de cariteatan naconal como 6! Programa para
Teenico Laberstersta del Amecean Concrete Insite © programas
equates.
4, ratos
4 Los moldes o abrazaderas para
las probetas de ensayo en contacto con el hormigén
deben ser de acero, hierro fundide u otto material no
absorbente, no reactivo con el hormigén que contiene
cemento Portiand u otros cementos hidraulicos. Los
modes deben cumplir con las dimensiones y
tolerancias especificadas en el métado para el que se
necesita la probeta. Los moldes deben mantener sus
dimensiones y forma bajo todas las condiciones de uso,
La hermeticidad de los moldes durante el uso debe ser
Juzgada por su habilidad para contener el agua vertida,
dentro de ellos. Los procedimientos de ensayo para
\erificar la hermeticidad se dan en la seccion Métodos
de Ensayo para Elongacion, Absorcion y Hermeticidad
de las especificaciones C 470/C 470M. Si fuera
necesario puede emplearse un sellante adecuado,
como grasa viscosa, arcila para modelar o cera micro
cristalina, para evitar las fugas a través de las uniones.
Se deben proporcionar medio positives para mantener
las placas base firmemente en los moldes. Antes de
ser usados, los moldes reutlizables deben ser
recubiertos levemente con aceite mineral o un material
desmoldante no reactive
4
424 Los moldes para preparar probstas en
forma vertical deben cumplir con los requisitos de 4.1 y
con la especificacién C 470/C 470M.
422 ‘Moldes horizontales para fluencia de las
probetas de ensayo deben cumplir con los requisitos de
4.1 y con los requisitos de simetria y tolerancias
dimensionales de la seccién Requisitos Generales,
salvo para los requisitos de verticalidad de la
Especificacion C 470/C 470M. EI uso de moldes
contienen medidores de deformacién axialmente
jest Conshohackon, PAEMbebides.
Los moldes para cilindros de fluencia que seran
llenados mientras se encuentran apoyados en)
posicién horizontal deben tener una ranura de
llenado paralela al eje del molie que se extiende a
toda lo largo para recibir el hormigén. El ancho de
esta ranura debe corresponder a la mitad del
diametro de la probeta. Si fuera necesario, los
bordes de la ranura deben ser reforzados para
mantener la establidad dimensional. Excepto si las,
probetas seran refrentadas 0 cepilladas para
obtener extremos planos, los moldes deben tener
dos placas terminales de metal, fabricadas a
maquina, de al menos 1 pulg [25 mm| de espesor y
las superfcies de trabajo deben cumplir con los
requisites de planeidad y aspereza mencionadas en
la Seccién Placas de Refrentado de la Practica C
617. Se deben tomar las medidas para far
firmemente ambas placas terminales al molde. La
‘superficie interior de cada placa terminal debe estar
provista con al menos tres aletas o clavijas de
aproximadamente 1 pulg [25 mm] de largo, sujetas
firmemente 2 la placa para ser embebidas en el
hormigén. Una de las placas base debe ser
perforada en angulo desde el interior para permitir
que el alambre de plomo del medidor de
deformacién salga de la probeta a través del borde
de la placa. Se deben tomar las medidas para
colocar de manera precisa el medidor de
deformacién, Todos los orifcios necesarios deben
ser lo mas pequerio posible para minimizar las
alteraciones de las mediciones de deformacion y
devon serselaces para evtaras fags
25" G5 moldes pare wees y prisms deve"
ser de forma rectangular (a menos que se
especifique de otro modo) y de las dimensiones
requeridas para producir el tamafio de la probeta
deseada. Las superficies interiores de los moldes
deben ser suaves y no tener indentaciones. Los
lados, la base y los extremos deben estar en angulo
recto unos con respecto a los otros y deben ser
rectos y lisos, sin alabeo. La variacion maxima de la
seccion transversal nominal no debe exceder de 1/8
pulg [3 mm] para moldes con altura o ancho de 6
pulg {150 mm| 0 mas, 6 de 1/16 pulg [2 mm} para
moldes de menor altura 0 ancho. Excepto para las
probetas para flexién, los moldes no deben variar de
la longitud nominal en mas de 1/16 pulg [2 mm}.
Los moldes para flexidn no deben ser mas cortos
que 1/16 pulg [2 mm| de la longitud requerida, pero
pueden excederia en mas de esa cantidad.
44 Pisones - En los métodos ASTM se
especifican dos tamafios, Ambas deben ser de
acero redondo y recto con al menos uno de los
‘extremos terminado en una cabeza redondeada del
mismo didmetro del pisén. Si se prefiere, ambos
‘extremos pueden ser redondeados ASTM C 192/C 192M
441 ROHN, de 58 pulg [16 mm} ce
didmetro y aproximadamente 24 pulg [600 mm| de
largo.
442 ISGHNHABB de 3/8 pulg [10 mm} de
didmetro y aproximadamente 12 pulg [200 mm| de
largo.
4.5 MBB - Se debe emplear un mazo con cabeza de
goma o de cuero sin curt, de 1,25 + 0,50 Ib [0,6 + 0,20,
kg.1 de peso.
4
46.1 = La frecuencia debe
ser de 7000 vibraciones o ciclos por minuto (118 Hz]
mientras esté en uso. EI didmetro de un vibrador
redando debe tener no mas de un cuarto del diametro
del mokie del cilindro 0 un cuarto del ancho del moide
en forma de viga © prisma. Otros vibradores deben
tener un perimetro equivalente a la circunferencia de un
vibrador redondo adecuado. La longitud combinada del
cuerpo y elementos vibratorios debe exceder la altura
de la seccién que sera vibrada por unas 3 pulg [75 mm]
come minimo.
Nota 2 - Para informacn sobre al tamafo y las frecuencias
vetsos vibradores y motodos do voricacdn penédeas de las
frecuencias de vbracin,consulle AC! 309.
462 (WBRRESSEBHEMES - Se permiten dos
tipos de vibradores externos: mesa o tablon vibrador.
La frecuencia para los vibradores externos debe ser de
3600 vibraciones por minuto [60 Hz] © mayer.
463 Para ambos tipos de vibradores, se deben
tomar las provisiones para sujetar el molde en forma
segura al aparato,
Nota 3 - Con reeuenea os impusos vibrators so imparton a una
masa o fablin através de metios slectomagnéscas 9 usando un
eso excentico en el cuerpo de un motor eecinco 0 en Un cuexpa
Separado accionado por un motor.
4.7 RIRSIGTBIRESEEUEHEE - Se deben oroporcionar
las herramientas y elementos como palas, cubetas,
lWanas, platachos de madera, platachos redondeados,
regla de nivelacién, calibrador, cucharones, reglas,
tesco pa y Teper ats mewlaso
£2" RaaeRneSRNRESTABNESRE = 1 aporto
para medir el descenso de cono debe cumplir con los
Feeuslos del Msiogo ae Ersaye CaS'6 1
{
También podría gustarte
- 9 Varilla 1-2Documento1 página9 Varilla 1-2Angelica RamosAún no hay calificaciones
- 9 Lamina 1-2Documento1 página9 Lamina 1-2Angelica RamosAún no hay calificaciones
- Linea de Flujo-1Documento1 páginaLinea de Flujo-1Angelica RamosAún no hay calificaciones
- Iso 9001Documento1 páginaIso 9001Angelica RamosAún no hay calificaciones
- In For Me Auditori ADocumento3 páginasIn For Me Auditori AAngelica RamosAún no hay calificaciones
- Ensayo Auditoria InternaDocumento3 páginasEnsayo Auditoria InternaAngelica RamosAún no hay calificaciones
- APORTDocumento4 páginasAPORTAngelica RamosAún no hay calificaciones
- Volcan MistiDocumento18 páginasVolcan MistiAngelica RamosAún no hay calificaciones
