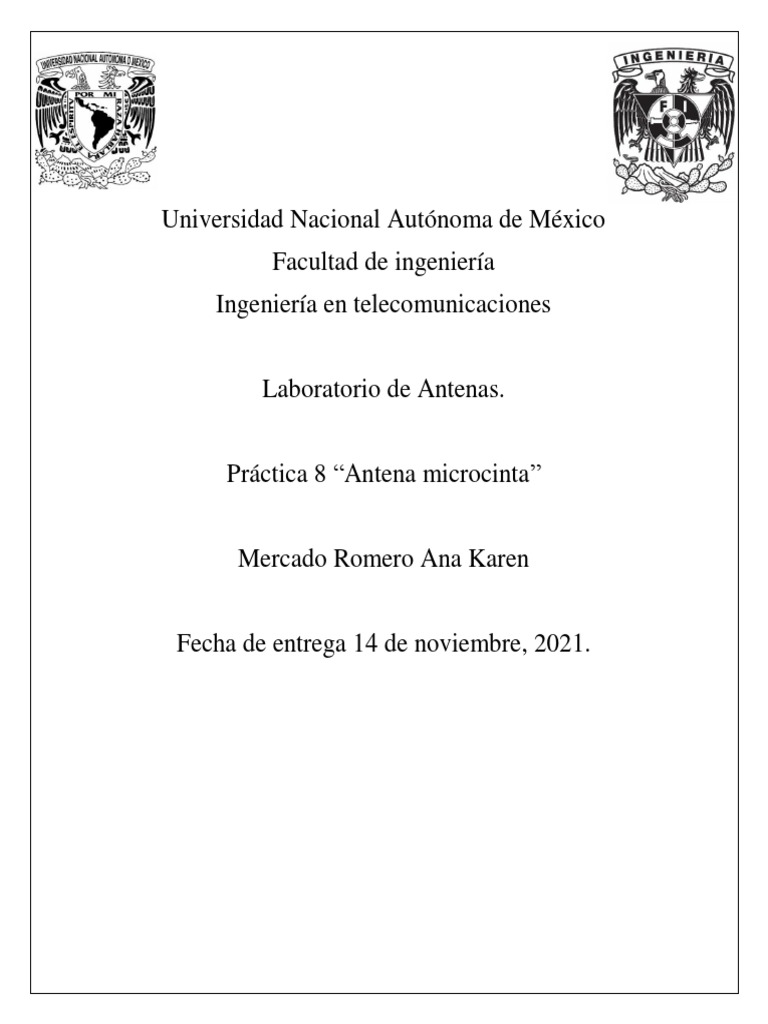

Universidad Nacional Autónoma de México

Facultad de ingeniería
Ingeniería en telecomunicaciones

Laboratorio de Antenas.

Práctica 8 “Antena microcinta”

Mercado Romero Ana Karen

Fecha de entrega 14 de noviembre, 2021.

Objetivo:
Diseñar una antena microcinta.

Introducción:
La antena microstrip es una extensión de la línea de transmisión microstrip. Sus dimensiones se eligen
de forma que el “parche” disipe la potencia enforma de radiación, un microstrip es un tipo de línea
de transmisión eléctrica que puede ser fabricada utilizando placa de circuito impreso (PCB). Se utiliza
para transmitir señales de microondas. Construida en una tarjeta de circuitos impresos, con 2
conductores, uno en un lado de la tarjeta y el otro el plano de Tierra.
Consiste en una franja de conducción separada de la franja de masa por una capa de sustrato
dieléctrico. Componentes de microondas, tales como antenas, acopladores, filtros, divisores, etc.
pueden formarse a partir de microstrip.

Desarrollo experimental:
Para la realización de esta práctica se utilizó el software CST Studio Suite, se diseñó una antena
microcinta que trabaja a 2.4GHz, primero escribimos los parámetros W, L. Wg, Lg, ht, hs, GPf, Fi y
Wf en la lista de parámetros, que fueron previamente calculados por un programa realizado en Python,
después de esto se coloca el primer brick con longitudes específicas de material copper y representara
a la tierra. El segundo brick que se realiza es el dieléctrico de material FR -4 con pérdidas, este tendrá
las mismas longitudes que la tierra, pero con una altura distinta del plano.
Para el tercer brick el cual será el parche de material copper (annealed), tendrá unas distintas
longitudes, al igual que una altura. Ahora para la línea de transmisión lo que hace es cortar el parche
con una pequeña forma de rectángulo, para esto se realiza un brick llamado espacio vacío, con unas
ciertas longitudes para poder cortar el parche y este brick será de material nikel, después de esto ahora
si se realiza el brick de la línea de transmisión con material copper y con las longitudes del espacio
que se recortó del parche y se junta el parche con la línea de transmisión.
Por ultimo para que funcione se agrega el puerto en la línea de transmisión, se simula y después de
esto se pueden observar las gráficas para analizarse.
Conclusión:
Se diseñó una antena de microcinta con la cual se quería trabajar a una frecuencia de 2.4GHz, al
analizar la gráfica de los parámetros S11 se puede observar que existen dos bandas de frecuencia a
las cuales trabaja bien las cuales son 2.4GHz y 3.7GHz, esto se sabe ya que el parámetro S11 debe
de tener un valor de -14,-15, -16… [dB] para que exista una buena transmisión, y esto se puede
corroborar analizando la gráfica del VSWR ya que para nuestro curso una antena trabaja bien cuando
este tiene un valor de 1-2 y es lo que se puede observar en la gráfica de este parámetro. Además, con
el patrón de radiación se puede observar el comportamiento de la potencia de radiada en todas las
direcciones y si el plano es directivo u omnidireccional.
Comprendí y entendí como se diseña este tipo de antena, además de que tiene distintas aplicaciones
como en antenas embarcadas en misiles, altímetros radares en aviones y sistemas GPS.
Referencia:
Antenas microstrip. (s. f.). Recuperado 13 de noviembre de 2021, de
http://www.upv.es/antenas/Documentos_PDF/Transparencias_reducidas/Tema_9.pdf
Desarrollo:
En la siguiente imagen se puede observar la antena diseñada:

Con la siguiente vista se puede observar el puerto colocado en la línea de transmisión:

A continuación, se observa la gráfica del parámetro S11:

Cuando los parámetros S toman un valor de -14, -15, -16… [dB], se puede decir que la antena tiene
una buena transmisión y, por lo tanto, está funcionando de buena manera.
En la siguiente imagen se puede observar que la antena está funcionando bien en dos bandas de
frecuencia:

La primera banda se encuentra en 2.4 GHz que es la frecuencia con la cual queríamos que trabajara
la antena y tiene un valor para el parámetro S11 de -23.235 [dB], por lo tanto, funciona bien y
transmite de buena manera.
La segunda banda se encuentra en 3.7265GHz y esta tiene un valor en el parámetro S11 de -24.054,
por lo tanto, funciona de buena manera.
En la siguiente imagen se puede observar el VSWR:

Con esta grafica se puede comprobar que para los valores de frecuencia de 2.4GHz y 3.7265GHz, se
está trabajando bien ya que el VSWR toma un valor de 1.04, y este debe de tomar un valor de entre
uno y dos.
En la siguiente imagen se puede observar cómo funciona la antena para otro valor de frecuencia:
Para el valor de frecuencia de 2GHz el valor del parámetro S11 es de -0.83, por lo cual no tiene un
buen funcionamiento, ni buena transmisión.
En la siguiente imagen se puede observar el patrón de radiación a una frecuencia de 2.4GHz:

Se puede observar la estructura de la antena diseñada y el patrón de radiación que genera esta, el cual
está saliendo en todas las direcciones, llegando hasta 6.53dBi.
En la siguiente imagen se observar la vista del plano xy del patrón de radiación:

Se puede decir que en este plano el patrón de radiación es omnidireccional, ya que forma una
circunferencia, es decir, que tiene la misma potencia de radiación en todas las direcciones.
En la siguiente grafica se puede observar el patrón de radiación del plano xz:

Se puede observar que el patrón en este plano es directivo, con mayor concentración de la potencia
radiada hacia z, con un valor de 6.53dBi.
