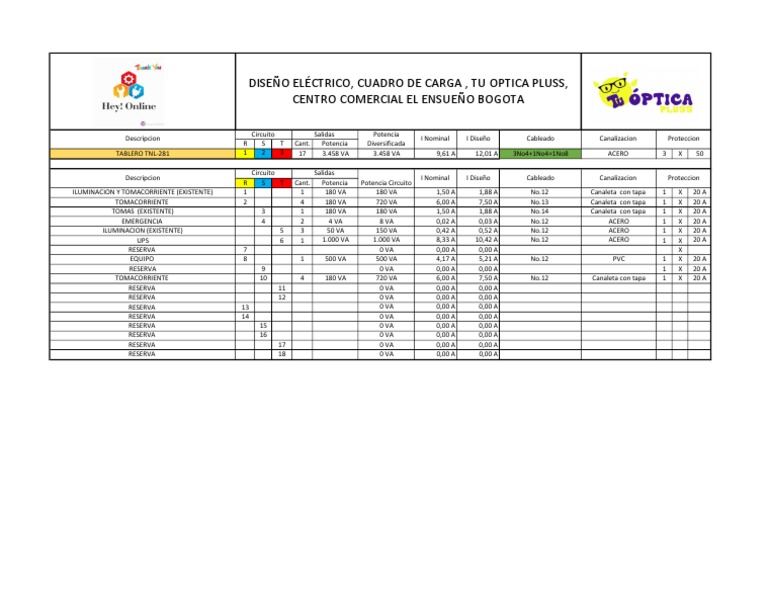

DISEÑO ELÉCTRICO, CUADRO DE CARGA , TU OPTICA PLUSS,

CENTRO COMERCIAL EL ENSUEÑO BOGOTA

Circuito Salidas Potencia

Descripcion I Nominal I Diseño Cableado Canalizacion Proteccion
R S T Cant. Potencia Diversificada
TABLERO TNL-281 1 2 3 17 3.458 VA 3.458 VA 9,61 A 12,01 A 3No4+1No4+1No8 ACERO 3 X 50

Circuito Salidas
Descripcion I Nominal I Diseño Cableado Canalizacion Proteccion
R S T Cant. Potencia Potencia Circuito
ILUMINACION Y TOMACORRIENTE (EXISTENTE) 1 1 180 VA 180 VA 1,50 A 1,88 A No.12 Canaleta con tapa 1 X 20 A
TOMACORRIENTE 2 4 180 VA 720 VA 6,00 A 7,50 A No.13 Canaleta con tapa 1 X 20 A
TOMAS (EXISTENTE) 3 1 180 VA 180 VA 1,50 A 1,88 A No.14 Canaleta con tapa 1 X 20 A
EMERGENCIA 4 2 4 VA 8 VA 0,02 A 0,03 A No.12 ACERO 1 X 20 A
ILUMINACION (EXISTENTE) 5 3 50 VA 150 VA 0,42 A 0,52 A No.12 ACERO 1 X 20 A
UPS 6 1 1.000 VA 1.000 VA 8,33 A 10,42 A No.12 ACERO 1 X 20 A
RESERVA 7 0 VA 0,00 A 0,00 A X
EQUIPO 8 1 500 VA 500 VA 4,17 A 5,21 A No.12 PVC 1 X 20 A
RESERVA 9 0 VA 0,00 A 0,00 A 1 X 20 A
TOMACORRIENTE 10 4 180 VA 720 VA 6,00 A 7,50 A No.12 Canaleta con tapa 1 X 20 A
RESERVA 11 0 VA 0,00 A 0,00 A
RESERVA 12 0 VA 0,00 A 0,00 A
RESERVA 13 0 VA 0,00 A 0,00 A
RESERVA 14 0 VA 0,00 A 0,00 A
RESERVA 15 0 VA 0,00 A 0,00 A
RESERVA 16 0 VA 0,00 A 0,00 A
RESERVA 17 0 VA 0,00 A 0,00 A
RESERVA 18 0 VA 0,00 A 0,00 A
