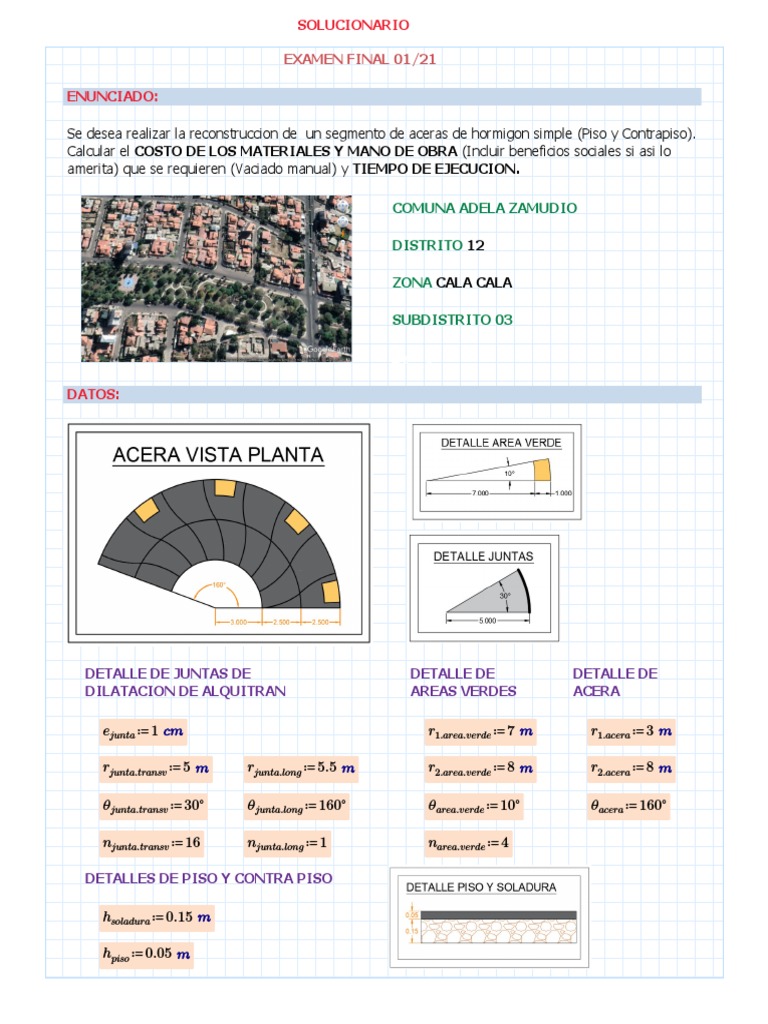

SOLUCIONARIO

EXAMEN FINAL 01/21

ENUNCIADO:

Se desea realizar la reconstruccion de un segmento de aceras de hormigon simple (Piso y Contrapiso).

Calcular el COSTO DE LOS MATERIALES Y MANO DE OBRA (Incluir beneficios sociales si asi lo
amerita) que se requieren (Vaciado manual) y TIEMPO DE EJECUCION.

COMUNA ADELA ZAMUDIO

DISTRITO 12

ZONA CALA CALA

SUBDISTRITO 03

Bs ≔ 1

DATOS:

DETALLE DE JUNTAS DE DETALLE DE DETALLE DE

DILATACION DE ALQUITRAN AREAS VERDES ACERA

ejunta ≔ 1 cm r1.area.verde ≔ 7 m r1.acera ≔ 3 m

rjunta.transv ≔ 5 m rjunta.long ≔ 5.5 m r2.area.verde ≔ 8 m r2.acera ≔ 8 m

θjunta.transv ≔ 30° θjunta.long ≔ 160° θarea.verde ≔ 10° θacera ≔ 160°

njunta.transv ≔ 16 njunta.long ≔ 1 narea.verde ≔ 4

DETALLES DE PISO Y CONTRA PISO

hsoladura ≔ 0.15 m

hpiso ≔ 0.05 m

CONTEXTO ECONOMICO DETALLES DE MEZCLA H° SIMPLE

 hpiso ≔ 0.05 m SOLUCIONARIO

CONTEXTO ECONOMICO DETALLES DE MEZCLA H° SIMPLE

Bs kg
Costopiedra.manzana ≔ 100 ―― γcemento ≔ 3150 ―― Ragua_cemento ≔ 0.50
m3 m3

Bs kg
Costoarena ≔ 130 ―― γhormigon ≔ 2400 ―― Rarena_agregados ≔ 30%
m3 m3

Bs kg kg
Costograva ≔ 125 ―― γrel.grava ≔ 1400 ―― Cmin ≔ 260 ――
m3 m3 m3

Bs kg
Costocemento ≔ 1.10 ―― γrel.arena ≔ 1400 ――
kg m3

Bs kg
Costoagua ≔ 25 ―― γabs.grava ≔ 2400 ――
m3 m3

Bs kg
Costoalquitran ≔ 10 ―― γabs.arena ≔ 2400 ――
m m3

Bs
Costoalbañil ≔ 20.5 ―― CARACTERISTICAS MANO DE OBRA
hr
hr
Rendimientoalbañil ≔ 1.3 ――
Bs m2
Costopeon ≔ 15 ――
hr
hr
Rendimientopeon ≔ 1.3 ――
m2
ncuadrilla ≔ 2

SOLUCION:

1. DETERMINACION DE RENDIMIENTOS DE INSUMOS PARA EL HORMIGON SIMPLE

1.1. DETERMINACION DE VOLUMENES ABSOLUTOS POR M3 DE HORMIGON SIMPLE

l l
Vabs.agua ≔ Ragua_cemento ⋅ Cmin ⋅ 1 ― = 130 ――
kg m3

Cmin l
Vabs.cemento ≔ ――― = 82.5397 ――
γcemento m3

l l
Vabs.agregados ≔ 1000 ―― 3
- Vabs.agua - Vabs.cemento = 787.4603 ――
m m3

l
Vabs.arena ≔ Rarena_agregados ⋅ Vabs.agregados = 236.2381 ――
m3

l
Vabs.grava ≔ Vabs.agregados ⋅ ⎛⎝1 - Rarena_agregados⎞⎠ = 551.2222 ――
m3
 SOLUCIONARIO

1.2. DETERMINACION DE VOLUMENES RELATIVOS POR M3 DE HORMIGON SIMPLE

Se plantea la conservacion de la masa.

M1 ＝ M2

Vrel.arena ⋅ γrel.arena ＝ Vabs.arena ⋅ γabs.arena

Vrel.grava ⋅ γrel.grava ＝ Vabs.grava ⋅ γabs.grava

Se procede a determinar los volumenes relativos.

γabs.arena l
Vrel.arena ≔ Vabs.arena ⋅ ―――= 404.9796 ――
γrel.arena m3

γabs.grava l
Vrel.grava ≔ Vabs.grava ⋅ ―――= 944.9524 ――
γrel.grava m3

1.3. RESUMEN DE DE CANTIDADES DE INSUMOS POR M3 DE HORMIGON SIMPLE

l
Vrel.arena = 404.9796 ――
m3

l
Vrel.grava = 944.9524 ――
m3

l
Vrel.agua ≔ Vabs.agua = 130 ――
m3

kg
Cmin = 260 ――
m3

1.4. RESUMEN DE DE CANTIDADES DE INSUMOS DEL PISO POR M2 DE ACERA

1 m ⋅ 1 m ⋅ hpiso m3
Vpiso.m2.acera ≔ ――――― = 0.05 ――
1 m2 m2

kg
Mcemento.m2.acera ≔ Cmin ⋅ Vpiso.m2.acera = 13 ――
m2

m3
Varena.m2.acera ≔ Vrel.arena ⋅ Vpiso.m2.acera = 0.0202 ――
m2

m3
Vgrava.m2.acera ≔ Vrel.grava ⋅ Vpiso.m2.acera = 0.0472 ――
m2

m3
Vagua.m2.acera ≔ Vrel.agua ⋅ Vpiso.m2.acera = 0.0065 ――
m2
 SOLUCIONARIO

1.5. RESUMEN DE DE CANTIDADES DE INSUMOS DE PISO POR M2 DE ACERA

CONSIDERANDO PERDIDAS

FPhs ≔ 10%

kg
Mcemento.m2.acera ≔ Cmin ⋅ Vpiso.m2.acera ⋅ ⎛⎝1 + FPhs⎞⎠ = 14.3 ――
m2

m3
Varena.m2.acera ≔ Vrel.arena ⋅ Vpiso.m2.acera ⋅ ⎛⎝1 + FPhs⎞⎠ = 0.0223 ――
m2

m3
Vgrava.m2.acera ≔ Vrel.grava ⋅ Vpiso.m2.acera ⋅ ⎛⎝1 + FPhs⎞⎠ = 0.052 ――
m2

m3
Vagua.m2.acera ≔ Vrel.agua ⋅ Vpiso.m2.acera ⋅ ⎛⎝1 + FPhs⎞⎠ = 0.0072 ――
m2

3. DETERMINACION DE AREAS DE TRABAJO

3.1. DETERMINACION DE AREA TOTAL

π ⋅ r2.acera 2 ⋅ θacera π ⋅ r1.acera 2 ⋅ θacera

Atotal ≔ ―――――― - ―――――― = 76.7945 m 2
360° 360°

3.2. DETERMINACION DE AREAS VERDES

⎛π⋅r 2
π ⋅ r1.area.verde 2 ⋅ θarea.verde ⎞
2.area.verde ⋅ θarea.verde
Aarea.verde ≔ narea.verde ⋅ ⎜――――――――- ―――――――― ⎟ = 5.236 m 2
⎝ 360 ° 360 ° ⎠

3.3. DETERMINACION DE AREA NETA DE TRABAJO (ACERA)

Aneta.trabajo ≔ Atotal - Aarea.verde = 71.5585 m 2

2. DETERMINACION DE RENDIMIENTO DE LAS JUNTAS DE DILATACION

2.1. LONGITUD TOTAL DE JUNTAS DE DILATACION

Lunit.transv ≔ θjunta.transv ⋅ rjunta.transv = 2.618 m

Lunit.long ≔ θjunta.long ⋅ rjunta.long = 15.3589 m

Ljunta ≔ njunta.transv ⋅ Lunit.transv + njunta.long ⋅ Lunit.long = 57.2468 m

 SOLUCIONARIO

2.2. DETERMINACION DE JUNTAS DE DILATACION POR M2 DE ACERA

Ljunta m
Ljunta.m2.acera ≔ ―――― = 0.8 ――
Aneta.trabajo m2

2.3. DETERMINACION DE JUNTAS DE DILATACION POR M2 DE ACERA CONSIDERANDO

PERDIDAS

FPjunta ≔ 10%

Ljunta m
Ljunta.m2.piso ≔ ―――― ⋅ ⎛⎝1 + FPjunta⎞⎠ = 0.88 ――
Aneta.trabajo m2

3. DETERMINACION DE RENDIMIENTO DE LA SOLADURA DE PIEDRA

3.1. DETERMINACION DEL VOLUMEN DE SOLADURA POR M2 DE ACERA

1 m ⋅ 1 m ⋅ hsoladura m3
Vsoladura.m2.acera ≔ ―――――― = 0.15 ――
1 m2 m2

3.2. DETERMINACION DE SOLADURA POR M2 DE ACERA CONSIDERANDO PERDIDAS

FPsoladura ≔ 10%

1 m ⋅ 1 m ⋅ hsoladura m3
Vsoladura.m2.acera ≔ ―――――― ⋅ ⎛⎝1 + FPsoladura⎞⎠ = 0.165 ――
1 m2 m2

4. TIEMPO DE EJECUCION Y MANO DE OBRA AJUSTADA POR M2

4.1. DETERMINACION DE NUMERO DE JORNALES DE 8 HR

Jornal ≔ 1
8 hr ⋅ ncuadrilla m2
Productividadalbañil.cuadrilla ≔ ――――――――― = 12.3077 ―――
Jornal ⋅ Rendimientoalbañil Jornal

8 hr ⋅ ncuadrilla m2
Productividadpeon.cuadrilla ≔ ――――――――= 12.3077 ―――
Jornal ⋅ Rendimientopeon Jornal

Aneta.trabajo
njornal.albañil.cuadrilla ≔ ――――――――― = 5.8141 Jornal
Productividadalbañil.cuadrilla

Aneta.trabajo
njornal.peon.cuadrilla ≔ ――――――――= 5.8141 Jornal
Productividadpeon.cuadrilla

njornal.albañil.cuadrilla ≔ ceil ⎛⎝njornal.albañil.cuadrilla⎞⎠ → 6

 SOLUCIONARIO

njornal.albañil.cuadrilla ≔ ceil ⎛⎝njornal.albañil.cuadrilla⎞⎠ → 6

njornal.peon.cuadrilla ≔ ceil ⎛⎝njornal.peon.cuadrilla⎞⎠ → 6

4.2. DETERMINACION DEL RENDIMIENTO AJUSTADO POR M2 POR UNIDAD DE OBRERO

Aneta.trabajo m2
Productividadajustada.albañil.cuadrilla ≔ ――――――= 11.9264 ―――
njornal.albañil.cuadrilla Jornal

Aneta.trabajo m2
Productividadajustada.peon.cuadrilla ≔ ―――――― = 11.9264 ―――
njornal.peon.cuadrilla Jornal

8 hr hr
Rendimientoajustado.albañil ≔ ―――――――――――――― = 1.3416 ――
Productividadajustada.albañil.cuadrilla m2
Jornal ⋅ ―――――――――――
ncuadrilla

8 hr hr
Rendimientoajustado.peon ≔ ―――――――――――――= 1.3416 ――
Productividadajustada.peon.cuadrilla m2
Jornal ⋅ ――――――――――
ncuadrilla

5. RESUMEN GENERAL DE OBRA

INSUMOS MANO DE OBRA

kg
Mcemento.m2.acera = 14.3 ―― njornal.albañil.cuadrilla = 6
m2
njornal.peon.cuadrilla = 6
m3
Varena.m2.acera = 0.0223 ――
m2
hr
3 Rendimientoajustado.albañil = 1.3416 ――
m m2
Vgrava.m2.acera = 0.052 ――
m2
hr
Rendimientoajustado.peon = 1.3416 ――
l m2
Vagua.m2.acera = 7.15 ――
m2

m3
Vsoladura.m2.acera = 0.165 ――
m2

m
Ljunta.m2.piso = 0.88 ――
m2
 SOLUCIONARIO

6. COSTO DE LA OBRA (COSTO PARCIAL)

6.1. COSTO MATERIALES

Costocemento.total ≔ Mcemento.m2.acera ⋅ Aneta.trabajo ⋅ Costocemento = 1125.6152 Bs

Costoarena.total ≔ Varena.m2.acera ⋅ Aneta.trabajo ⋅ Costoarena = 207.2051 Bs

Costograva.total ≔ Vgrava.m2.acera ⋅ Aneta.trabajo ⋅ Costograva = 464.8832 Bs

Costosoladura.total ≔ Vsoladura.m2.acera ⋅ Aneta.trabajo ⋅ Costopiedra.manzana = 1180.7152 Bs

Costoagua.total ≔ Vagua.m2.acera ⋅ Aneta.trabajo ⋅ Costoagua = 12.7911 Bs

Costojunta.total ≔ Ljunta.m2.piso ⋅ Aneta.trabajo ⋅ Costoalquitran = 629.7148 Bs

Costototal.materiales ≔ Costocemento.total + Costoarena.total + Costograva.total + Costosoladura.total ↲

+ Costoagua.total + Costojunta.total

Costototal.materiales = 3620.9246 Bs

6.2. COSTO MANO DE OBRA

Costoalbañil.total ≔ njornal.albañil.cuadrilla ⋅ Costoalbañil ⋅ 8 hr ⋅ ncuadrilla = 1968

Costopeon.total ≔ njornal.peon.cuadrilla ⋅ Costopeon ⋅ 8 hr ⋅ ncuadrilla = 1440

Costototal.obreros ≔ Costoalbañil.total + Costopeon.total

Costototal.obreros = 3408 Bs

6.3. COSTO TOTAL

Costototal ≔ Costototal.obreros + Costototal.materiales = 7028.9246 Bs
