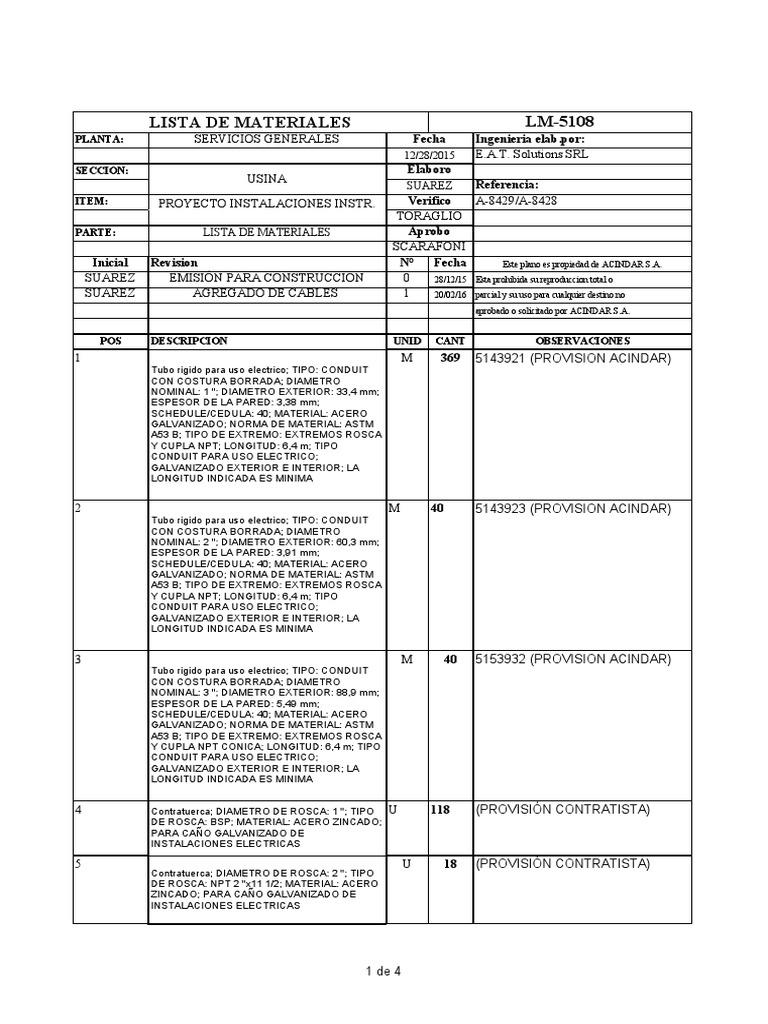

LISTA DE MATERIALES LM-5108

PLANTA: SERVICIOS GENERALES Fecha Ingenieria elab.por:

12/28/2015 E.A.T. Solutions SRL
SECCION: Elaboro
USINA
SUAREZ Referencia:
ITEM: PROYECTO INSTALACIONES INSTR. Verifico A-8429/A-8428
TORAGLIO
PARTE: LISTA DE MATERIALES Aprobo
SCARAFONI
Inicial Revision N° Fecha Este plano es propiedad de ACINDAR S.A.
SUAREZ EMISIÓN PARA CONSTRUCCION 0 28/12/15 Esta prohibida su reproduccion total o
SUAREZ AGREGADO DE CABLES 1 20/02/16 parcial y su uso para cualquier destino no
aprobado o solicitado por ACINDAR S.A.

POS DESCRIPCION UNID CANT OBSERVACIONES

1 M 369 5143921 (PROVISION ACINDAR)
Tubo rigido para uso electrico; TIPO: CONDUIT
CON COSTURA BORRADA; DIAMETRO
NOMINAL: 1 "; DIAMETRO EXTERIOR: 33,4 mm;
ESPESOR DE LA PARED: 3,38 mm;
SCHEDULE/CEDULA: 40; MATERIAL: ACERO
GALVANIZADO; NORMA DE MATERIAL: ASTM
A53 B; TIPO DE EXTREMO: EXTREMOS ROSCA
Y CUPLA NPT; LONGITUD: 6,4 m; TIPO
CONDUIT PARA USO ELECTRICO;
GALVANIZADO EXTERIOR E INTERIOR; LA
LONGITUD INDICADA ES MINIMA

2 M 40 5143923 (PROVISION ACINDAR)

Tubo rigido para uso electrico; TIPO: CONDUIT
CON COSTURA BORRADA; DIAMETRO
NOMINAL: 2 "; DIAMETRO EXTERIOR: 60,3 mm;
ESPESOR DE LA PARED: 3,91 mm;
SCHEDULE/CEDULA: 40; MATERIAL: ACERO
GALVANIZADO; NORMA DE MATERIAL: ASTM
A53 B; TIPO DE EXTREMO: EXTREMOS ROSCA
Y CUPLA NPT; LONGITUD: 6,4 m; TIPO
CONDUIT PARA USO ELECTRICO;
GALVANIZADO EXTERIOR E INTERIOR; LA
LONGITUD INDICADA ES MINIMA

3 M 40 5153932 (PROVISION ACINDAR)

Tubo rigido para uso electrico; TIPO: CONDUIT
CON COSTURA BORRADA; DIAMETRO
NOMINAL: 3 "; DIAMETRO EXTERIOR: 88,9 mm;
ESPESOR DE LA PARED: 5,49 mm;
SCHEDULE/CEDULA: 40; MATERIAL: ACERO
GALVANIZADO; NORMA DE MATERIAL: ASTM
A53 B; TIPO DE EXTREMO: EXTREMOS ROSCA
Y CUPLA NPT CONICA; LONGITUD: 6,4 m; TIPO
CONDUIT PARA USO ELECTRICO;
GALVANIZADO EXTERIOR E INTERIOR; LA
LONGITUD INDICADA ES MINIMA

4 Contratuerca; DIAMETRO DE ROSCA: 1 "; TIPO U 118 (PROVISIÓN CONTRATISTA)

DE ROSCA: BSP; MATERIAL: ACERO ZINCADO;
PARA CAÑO GALVANIZADO DE
INSTALACIONES ELECTRICAS

5 U 18 (PROVISIÓN CONTRATISTA)
Contratuerca; DIAMETRO DE ROSCA: 2 "; TIPO
DE ROSCA: NPT 2 "x11 1/2; MATERIAL: ACERO
ZINCADO; PARA CAÑO GALVANIZADO DE
INSTALACIONES ELECTRICAS

1 de 4
 LISTA DE MATERIALES LM-5108
PLANTA: SERVICIOS GENERALES Fecha Ingenieria elab.por:
12/28/2015 E.A.T. Solutions SRL
SECCION: Elaboro
USINA
SUAREZ Referencia:
ITEM: PROYECTO INSTALACIONES INSTR. Verifico A-8429/A-8428
TORAGLIO
PARTE: LISTA DE MATERIALES Aprobo
SCARAFONI
Inicial Revision N° Fecha Este plano es propiedad de ACINDAR S.A.
SUAREZ EMISIÓN PARA CONSTRUCCION 0 28/12/15 Esta prohibida su reproduccion total o
SUAREZ AGREGADO DE CABLES 1 20/02/16 parcial y su uso para cualquier destino no
aprobado o solicitado por ACINDAR S.A.

POS DESCRIPCION UNID CANT OBSERVACIONES

6 Contratuerca; DIAMETRO DE ROSCA: 3 "; TIPO U 22 (PROVISIÓN CONTRATISTA)
DE ROSCA: NPT; MATERIAL: ACERO ZINCADO;
PARA CAÑO GALVANIZADO DE
INSTALACIONES ELECTRICAS; Marca 1:
DELGA; N-parte 1: THZ 87; Marca 2: OLIVERO Y
RODRIGUEZ

7 Boquilla; DIAMETRO DE ROSCA: 1 "; TIPO DE U 74 (PROVISIÓN CONTRATISTA)

ROSCA: BSP; MATERIAL: DURALUMINIO; Marca
1: DELGA; N-parte 1: BD 1

8 Boquilla; DIAMETRO DE ROSCA: 2 "; TIPO DE U 9 (PROVISIÓN CONTRATISTA)

ROSCA: NPT 2 "x11 1/2; MATERIAL:
DURALUMINIO; PARA CAÑO DE ACERO
GALVANIZADO

9 Boquilla; DIAMETRO DE ROSCA: 3 "; TIPO DE U 11 (PROVISIÓN CONTRATISTA)

ROSCA: NPT; MATERIAL: DURALUMINIO; PARA
CAÑO DE ACERO GALVANIZADO.; Marca 1:
DELGA; N-parte 1: BD 87

10 U 58 (PROVISIÓN CONTRATISTA)
Caja rectangular; ALTURA: 330 mm; ANCHO: 330
mm; PROFUNDIDAD: 160 mm; MATERIAL:
CHAPA DE ACERO; CON TAPA ABULONADA.;
Marca 1: TAUMET; N-parte 1: TN-3316

11 U 64 (PROVISIÓN CONTRATISTA)
Bandeja porta cables o accesorio; TIPO DE
TRAMO: CUPLA PLACA; ALTURA: 92 mm; TIPO:
ESCALERA; MATERIAL: ACERO GALVANIZADO
SAE 1010; TERMINACIÓN POR INMERSIÓN EN
CALIENTE; INCLUIDA BULONERÍA

12 U 2 (PROVISIÓN CONTRATISTA)
Separador para bandeja tipo escalera ala 92mm
tramo de 3000mm marca Samet mod. BD-01, con
4 juegos de grampa para sujeción a bandeja mod
GBD, con sus tornillos de fijación.

13 U 16 (PROVISIÓN CONTRATISTA)
Bandeja porta cables o accesorio; TIPO DE
TRAMO: RECTO; ALTURA: 64 mm; ANCHO: 150
mm; LONGITUD: 3000 mm; TIPO: ESCALERA;
MATERIAL: ACERO GALVANIZADO SAE 1010;
ESPESOR 2.10MM, TERMINACION POR
INMERSION EN CALIENTE.

2 de 4
 LISTA DE MATERIALES LM-5108
PLANTA: SERVICIOS GENERALES Fecha Ingenieria elab.por:
12/28/2015 E.A.T. Solutions SRL
SECCION: Elaboro
USINA
SUAREZ Referencia:
ITEM: PROYECTO INSTALACIONES INSTR. Verifico A-8429/A-8428
TORAGLIO
PARTE: LISTA DE MATERIALES Aprobo
SCARAFONI
Inicial Revision N° Fecha Este plano es propiedad de ACINDAR S.A.
SUAREZ EMISIÓN PARA CONSTRUCCION 0 28/12/15 Esta prohibida su reproduccion total o
SUAREZ AGREGADO DE CABLES 1 20/02/16 parcial y su uso para cualquier destino no
aprobado o solicitado por ACINDAR S.A.

POS DESCRIPCION UNID CANT OBSERVACIONES

14 U 3 (PROVISIÓN CONTRATISTA)
Bandeja porta cables o accesorio; TIPO DE
TRAMO: CURVA PLANA 90°; ALTURA: 92 mm;
ANCHO: 150 mm; TIPO: ESCALERA; MATERIAL:
ACERO GALVANIZADO SAE 1010; ESPESOR
2.10MM, RADIO 300MM,TERMINACIÓN POR
INMERSIÓN EN CALIENTE.

15 Bandeja porta cables o accesorio; TIPO DE

U 4 (PROVISIÓN CONTRATISTA)
TRAMO: CURVA VERTICAL; ALTURA: 92 mm;
ANCHO: 150 mm; TIPO: ESCALERA; MATERIAL:
ACERO GALVANIZADO SAE 1010; 5
ESLABONES, ESPESOR 2.10MM, RADIO
330MM, TERMINACIÓN POR INMERSIÓN EN
CALIENTE.

16 M 1150 5243295 (PROVISIÓN ACINDAR)

Cable electrico; NUMERO DE CONDUCTORES: 1

PAR; SECCION: 1,3 mm2; DIAMETRO
EXTERIOR: 6,3 mm; TIPO: INSTALACION FIJA;
CUBIERTA DEL CONDUCTOR: POLIETILENO
DE ALTA DENSIDAD; CUBIERTA EXTERIOR:
TWISTIADOS Y APANTALLADO CON CINTA
ALUMINIO-POLIESTER, CON CONDUCTOR DE
DRENAJE DE CUERDA DE COBRE ESTAÑADO
DESNUDO, HILO CORTA VAINA; PVC
ANTILLAMA; TENSION ELECTRICA: 300 V;
TEMPERATURA DEL CABLE: 105 C; CALIBRE:
16 AWG; APLICACION: INSTRUMENTACION;
IDENTIFICACION DEL CONDUCTOR:
COLORES; FLEXIBILIDAD: CLASE B; CABLE DE
COBRE ELECTROLITICO RECOCIDO,
BLINDADO, PARA SEÑAL ANALOGICA 4-20 MA,
PARA CIRCUITOS SIN SEGURIDAD
INTRINSECA, CONDUCTOR DE DRENAJE DE
CUERDA DE COBRE ESTAÑADO DESNUDO
AWG 18, VAINA COLOR GRIS OSCURO; Marca
1: MARLEW; N-parte 1: AR 5200; Modelo 1: AR-
MILIAR

3 de 4
 LISTA DE MATERIALES LM-5108
PLANTA: SERVICIOS GENERALES Fecha Ingenieria elab.por:
12/28/2015 E.A.T. Solutions SRL
SECCION: Elaboro
USINA
SUAREZ Referencia:
ITEM: PROYECTO INSTALACIONES INSTR. Verifico A-8429/A-8428
TORAGLIO
PARTE: LISTA DE MATERIALES Aprobo
SCARAFONI
Inicial Revision N° Fecha Este plano es propiedad de ACINDAR S.A.
SUAREZ EMISIÓN PARA CONSTRUCCION 0 28/12/15 Esta prohibida su reproduccion total o
SUAREZ AGREGADO DE CABLES 1 20/02/16 parcial y su uso para cualquier destino no
aprobado o solicitado por ACINDAR S.A.

POS DESCRIPCION UNID CANT OBSERVACIONES

M 1000 5243326 (PROVISION ACINDAR)
Cable o alambre compensado; TIPO: PARA
INSTRUMENTACION ELECTRONICA; SECCION:
1,35 mm2; NUMERO DE PARES: 2; CLASE DE
AISLAMIENTO: ALUMINIO-POLIESTER;
MATERIAL DE LAS VAINAS: PVC; BLINDADO
INDIVIDUAL Y GENERAL, CONDUCTORES DE
COBRE ELECTROLITICO RECOCIDO; BAJO
BLINDAJE DE CINTA ALUMINIO-POLIESTER,
CON CONDUCTOR DE DRENAJE GENERAL DE
CUERDA DE COBRE ESTAÑADO DESNUDO,
CONDUCTOR DE COMUNICACION DE 0.35
MM2, HILO CORTA VAINA Y VAINA DE PVC
COLOR GRIS OSCURO.; Marca 1: MARLEW; N-
parte 1: AR-MILIAR/AR 7602; Marca 2: BELDEN;
N-parte 2: 1492 A

18 Cable Belden 8771 para RTD m 100 5167125 (PROVISION ACINDAR)

19 Cable electrico; NUMERO DE CONDUCTORES:
m 500 5255209 REV1 (PROVISION
1; SECCION: 10 mm2; TIPO: DESNUDO; ACINDAR)
CUBIERTA DEL CONDUCTOR: N/A; CUBIERTA
EXTERIOR: N/A; APLICACION: PUESTA A
TIERRA; CABLE CONDUCTOR DE ACERO
REVESTIDO EN COBRE , SEGÚN NORMA IRAM
2281; Marca 1: FACBSA

20 Cable conductor de control 0,6/1,1KV clase 5 m 650 5255210 REV1 (PROVISIÓN

conformación 5x1,5mm2, aislación PVC/PVC ACINDAR)
antillama. Con uno de los conductores del cable
aislado en color Verde/Amarillo.

21 Caño Flexible Acero Galvanizado revestido con U 20 REV1 (PROVISIÓN CONTRATISTA)

PVC; Diametro interior del Caño: 1"

22 Caño Flexible Acero Galvanizado revestido con U 10 REV1 (PROVISIÓN CONTRATISTA)

PVC; Diametro interior del Caño: 2"

23 Conector para caño flexible; DIAMETRO: 1 "; TIPO U 30 REV1 (PROVISIÓN CONTRATISTA)
DE ROSCA: MBSP 1 "x11; FORMA DEL
CONECTOR: RECTO; MATERIAL: ACERO
GALVANIZADO; SEGURO CONTRA EL
INGRESO DE AGUA, GASES Y VAPORES;
MARCA: ZOLODA; MODELO: 5334

24 Conector para caño flexible; DIAMETRO: 2 "; TIPO U 20 REV1 (PROVISIÓN CONTRATISTA)
DE ROSCA: NPT; FORMA DEL CONECTOR:
RECTO; MATERIAL: ACERO GALVANIZADO;
SEGURO CONTRA EL INGRESO DE AGUA,
GASES Y VAPORES; Marca 1: ZOLODA; N-parte
1: CR-5337/NPT

4 de 4
