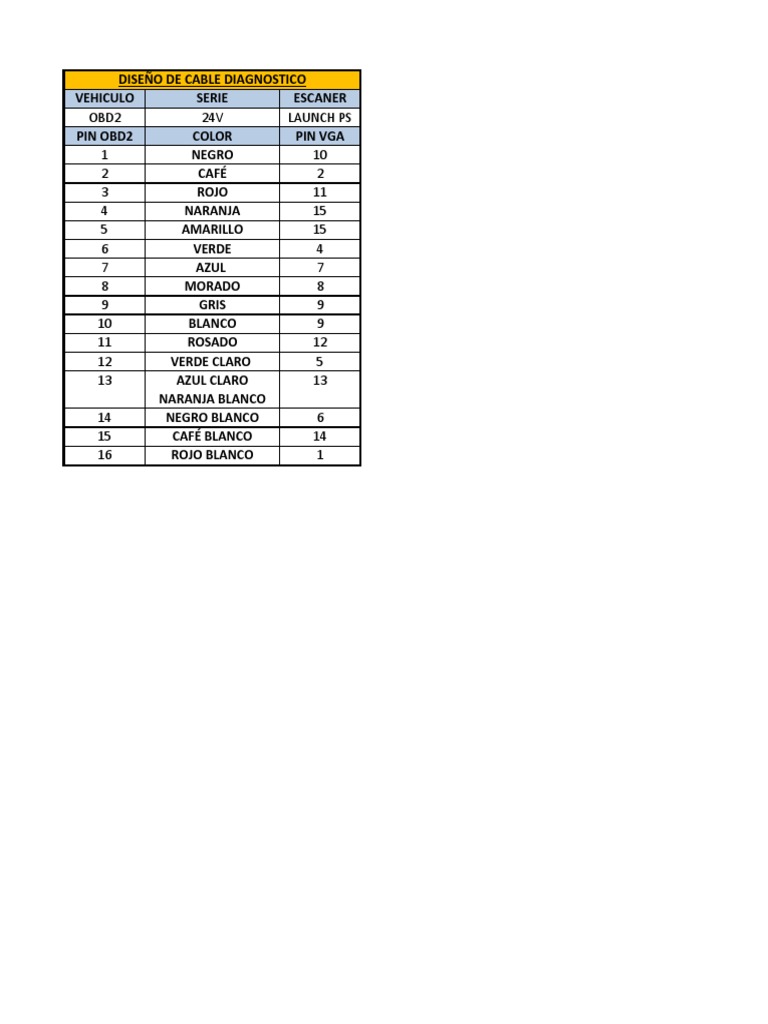

    DISEÑO DE CABLE DIAGNOSTICO

    VEHICULO SERIE ESCANER


    OBD2 24V LAUNCH PS
    PIN OBD2 COLOR PIN VGA
    1 NEGRO 10
    2 CAFÉ 2
    3 ROJO 11
    4 NARANJA 15
    5 AMARILLO 15
    6 VERDE 4
    7 AZUL 7
    8 MORADO 8
    9 GRIS 9
    10 BLANCO 9
    11 ROSADO 12
    12 VERDE CLARO 5
    13 AZUL CLARO 13
    NARANJA BLANCO
    14 NEGRO BLANCO 6
    15 CAFÉ BLANCO 14
    16 ROJO BLANCO 1
